Praktické informácie
14


Vo vozidlách s multifunkčným displejom sa ukazovateľ dojazdu
vozidla zobrazí na tomto displeji.



Prekročili ste limit povolenej jazdy:
blokovacie zariadenie štartovania
zabráni opätovnému naštartovaniu
motora.

Ak ide o dočasnú poruchu, výstražná
kontrolka prestane svietiť pri
nasledujúcej jazde po kontrole
autodiagnostiky systému na redukciu
emisií SCR. Rozsvietia sa kontrolky UREA, SERVIS a
autodiagnostika motora sprevádzané zvukovým
signálom a správou „Emissions fault" (Porucha
systému na redukciu emisií).
Počas jazdy sa výstražná kontrolka rozsvieti v
okamihu, keď sa pr výkrát zistí porucha, potom
po zapnutí zapaľovania počas nasledujúcich
ciest; kontrolka neprestane svietiť až do
odstránenia poruchy.


V prípade zistenia poruchy

Ak sa porucha systému SCR potvrdí (po
prejdení 50 km s tr valým zobrazením správy
o poruche), rozsvietia sa kontrolky SERVIS
a autodiagnostika motora a začne blikať
kontrolka UREA, sprevádzané zvukovým
signálom a správou (napr. „Emissions fault:
Starting prevented in“ (Porucha systému na
redukciu emisií: zákaz štartovania do)
300 km"), čím sa bude signalizovať jazdný
dosah v kilometroch alebo míľach.
Za jazdy sa správa bude zobrazovať každých
30 sekúnd, kým bude porucha systému na
redukciu emisií SCR pretrvávať.
Výstražná správa sa bude opäť zobrazovať
hneď po zapnutí zapaľovania.
Hneď, ako to bude možné, obráťte sa na sieť
CITROËN alebo na odborný ser vis.
V opačnom prípade hrozí riziko, že nebudete
môcť vozidlo naštartovať.

Počas fázy povolenej jazdy
(v rozmedzí 1 100 km a 0 km)

Po každom zapnutí zapaľovania sa rozsvietia
kontrolky SERVIS a autodiagnostika motora
a začne blikať kontrolka UREA, sprevádzané
zvukovým signálom a správou „Emissions
fault: Starting prevented" (Porucha systému na
redukciu emisií: zákaz štartovania).

Zákaz štar tovania

Bezpodmienečne sa obráťte na sieť CITROËN
alebo odborný ser vis, aby ste mohli opätovne
naštartovať motor.

11
Praktické informácie
15







Zamrznutie aditíva AdBlue
®



Aditívum AdBlue
®
zamŕza pri teplotách
nižších ako približne -11°C.
Systém SCR je vybavený ohrievacím
zariadením AdBlue
® , ktoré vám
umožní jazdu za veľmi chladných
poveternostných podmienok.

Praktické informácie
16
Doplnenie nádrže s aditívom AdBlue ®
je
naplánované pri každej prehliadke vášho
vozidla v sieti CITROËN alebo v odbornom
servise.
Avšak, vzhľadom na kapacitu nádrže sa môže
stať, že bude potrebné doplniť úroveň aditíva
aj medzi dvomi prehliadkami. Najmä v prípade,
ak je toto doplnenie signalizované výstrahou
(kontrolky a správa).
Môžete sa obrátiť na sieť CITROËN alebo
odborný ser vis.
Ak máte v úmysle doplniť úroveň aditíva
svojpomocne, prečítajte si, prosím, nasledovné
upozornenia.






Doplnenie aditíva AdBlue ®


Aditívum AdBlue ®
je roztok na báze urey. Táto
kvapalina je nehorľavá, bezfarebná a bez
zápachu (skladuje sa na chladnom mieste).
V prípade kontaktu s pokožkou si umyte
postihnuté miesto tečúcou vodou a mydlom.
V prípade kontaktu s očami si oči okamžite
a výdatne vypláchnite tečúcou vodou alebo
špeciálnym očným roztokom po dobu
minimálne 15 minút.
V prípade pretrvávajúceho pocitu pálenia alebo
podráždenia sa poraďte s lekárom.
V prípade jeho požitia si okamžite vypláchnite
ústnu dutinu čistou vodou a následne vypite
väčšie množstvo vody.
Za určitých podmienok (napríklad vysoká
teplota) nie je možné vylúčiť riziko úniku
amoniaku: nevdychujte ho. Výpary amoniaku
pôsobia dráždivo na sliznicu (oči, nos a hrdlo).



Bezpečnostné opatrenia


Aditívum AdBlue ®
uchovávajte mimo
dosahu detí, v originálnom obale.
Nikdy neprelievajte aditívum AdBlue
®

do inej nádoby: stratilo by svoju kvalitu.
Používajte výhradne aditívum AdBlue
®
v súlade
s normou ISO 22241.

Nikdy nerieďte aditívum vodou.
Nikdy nenalievajte aditívum do naftovej
nádrže.

Nikdy nedopĺňajte aditívum AdBlue
®
z
dávkovača, vyhradeného pre nákladné
vozidlá.


Balenie vo fľaštičke s anti-odkvapkávacím
systémom zjednodušuje doplnenie aditíva.
Fľaše s objemom 1,89 litra (1/2 galóna) si
môžete obstarať v sieti CITROËN alebo v
kvalifikovanom servise.

11
Praktické informácie
17

Neskladujte fľaše s aditívom AdBlue ®
vo
vašom vozidle.
Aditívum AdBlue
®
zamŕza pri teplote približne
-11°C a znehodnocuje sa pri teplote vyššej ako
25°C. Odporúča sa ho skladovať vo fľašiach
na chladnom mieste, chránenom pred priamym
slnečným žiarením.
Za týchto podmienok môže byť aditívum
uskladnené minimálne jeden rok.
Ak bolo aditívum vystavené mrazom, môže byť
následne použité po úplnom rozmrazení pri
izbovej teplote.


Odporúčania pre skladovanie

Skôr ako si hladinu aditíva doplníte, presvedčte
sa, či je vozidlo zaparkované na rovnom a
horizontálnom povrchu.
V zimnom období skontrolujte či je teplota
vozidla vyššia ako -11°C. V opačnom prípade,
nemôže byť nádržka aditíva AdBlue
®
doplnená.
Odstavte vozidlo na teplejšom mieste po dobu
niekoľkých hodín a následne hladinu doplňte.




Postup




)
Prístup k nádrži AdBlue ®
získate tak, že
nadvihnete podlahu kufra a následne,
podľa výbavy, odstránite rezer vné koleso
a/alebo odkladaciu schránku.





)
Otočte čierny uzáver o štvrť otáčky proti
smeru chodu hodinových ručičiek, bez
vyvinutia tlaku a vytiahnite ho smerom
hore.




)
Otočte modr ý uzáver o šestinu otáčky proti
smeru chodu hodinových ručičiek.

)
Vytiahnite uzáver smerom hore.

Praktické informácie
18



)
Vezmite fľašu aditíva AdBlue ®
. Po kontrole
dátumu skončenia platnosti si pozorne
prečítajte návod na použitie, uvedený na
štítku a až potom nalejte obsah fľaše do
nádrže aditíva AdBlue
® vo vašom vozidle.



Upozornenie
: ak došlo k úplnému
vyprázdneniu nádrže s aditívom
AdBlue
® vo vašom vozidle - čo je
potvrdené varovnými správami a
blokovaním štartovania motora -
je nutné doplniť úroveň aditíva o
minimálne 3,8 litra (čo predstavuje dve
fľaše s objemom 1,89 litra).
V prípade vyšplechnutia aditíva miesto
okamžite opláchnite studenou vodou
alebo utrite vlhkou utierkou.
Ak aditívum skrištalizovalo, odstráňte
nános pomocou špongie a teplej vody.

Upozornenie: po doplnení aditíva
v prípade jeho nedostatku
musíte
bezpodmienečne počkať približne
5 minút a až potom opätovne zapnúť
zapaľovanie, pričom nesmiete
otvoriť dvere na strane vodiča, ani
odomknúť vozidlo, ani vložiť kľúč do
zapaľovania
.
Potom kľúč vložte do zapaľovania a po
10 sekundách zapnite motor.


Nevyhadzujte fľašky od aditíva AdBlue
®

do domového odpadu. Umiestnite ich do
kontajnerov vyhradených na tento účel
alebo ich odovzdajte u vášho predajcu.



)
Po vybratí fľaše, v prípade potečenia, utrite
okraj ústia nádrže vlhkou utierkou.




)
Umiestnite modr ý uzáver na ústie nádrže
a otočte ním o šestinu otáčky v smere
hodinových ručičiek, až na maximum.

)
Umiestnite čierny uzáver a otočte ním o
štvrť otáčky v smere hodinových ručičiek,
bez vyvinutia tlaku. Skontrolujte, či sa
polohová značka uzáveru nachádza oproti
značke dr žiaka.

)
Podľa výbavy dajte späť rezer vné koleso
a/alebo odkladaciu skrinku na spodok
kufra.

)
Koberček dajte späť do kufra a zatvorte
veko.

12
Technické parametre
19

*

Maximálny výkon zodpovedá typovo schválenej hodnote pre skúšobné zariadenie motora za podmienok stanovených európskymi právnymi predpismi
(smernica 1999/99/ES).

















Benzínové motory a prevodovky


Typy, varianty, verzie:


SC...


HNZ 6/S



HMZ 6



HMZ 6/PS



ZMS 6



Motory


PureTech 110
S&S



PureTech 82



PureTech 82 S&S



PureTech
68



Prevodovky

manuálna
(5 -stupňová)
manuálna
(5 -stupňová)
ETG
(automatizovaná
5-stupňová)
manuálna
(5 -stupňová)
Objem valcov (cm
3
)
1 199
1 199
1 199
999
Vŕtanie x zdvih (mm)
75 x 90,5
75 x 90,5
75 x 90,5
71 x 84,1
Max. výkon: norma EHS (kW) *
81
60
60
60
Otáčky max. výkonu (ot /min)
5 500
5 760
5 760
6 000
Max. krútiaci moment: norma EHS (Nm)
205
11 8
11 8
95
Otáčky max. krútiaceho momentu (ot /min)
1 500
2 750
2 750
3 000
Palivo
bezolovnaté
bezolovnaté
bezolovnaté
bezolovnaté
Katalyzátor
áno
áno
áno
áno

OBSAH OLEJA (v litroch)




Motor (s olejovým filtrom)
3,5
3,25
3,25
3,25
Tieto motory dopĺňajú motory opísané vo vašej Príručke užívateľa.

Technické parametre
20
Uvedené hodnoty MTR A a vlečné zaťaženia platia pre maximálnu nadmorskú výšku 1 000 metrov; spomínané vlečné zaťaženie musí byť zredukované
o 10 % každých ďalších 1 000 výškových metrov.
V prípade ťahajúceho vozidla je zakázané prekročiť rýchlosť 100 km/h (dodržujte právne predpisy platné vo vašej krajine).
Príliš vysoké vonkajšie teploty môžu spôsobiť zníženie výkonu vozidla z dôvodu ochrany motora; ak je vonkajšia teplota vyššia ako 37 °C, obmedzte
vlečné zaťaženie.

Hmotnosti a vlečné zaťaženia pri benzínových motoroch (v kg)


Motory


PureTech 110 S&S



PureTech 82



PureTech 82 S&S



PureTech 68



Prevodovky

manuálna
(5 -stupňová)
manuálna
(5 -stupňová)
ETG
(automatizovaná
5-stupňová)
manuálna
(5 -stupňová)

Typy, varianty, verzie:
SC ...


HNZ 6/S



HMZ 6



HMZ 6/PS



ZMZ 6




- Hmotnosť bez nákladu
1 070
975
980
973


- Pohotovostná hmotnosť

1 145
1 050
1 055
1 048


- Maximálna technicky povolená hmotnosť
(MTAC)
1 598
1 525
1 541
1 520


- Maximálna povolená hmotnosť jazdnej
súpravy (MTR A)
sklon vozovky 12 %
2 498
2 325
2 041
1 970


- Brzdený príves (v limite MTR A)
sklon vozovky 12 %
900
800
500
450


- Brzdený príves * (s prenesením zaťaženia v
limite MTR A)
1 150
1 100
800
775


- Nebrzdený príves
570
520
500
450


- Odporúčané zaťaženie na čape ťažného
zariadenia
46
46
46
46

* Hmotnosť brzdeného prívesu môže byť v rámci limitu MTR A (Maximálna povolená hmotnosť jazdnej súpravy) zvýšená pod podmienkou, že o rovnakú
hodnotu bude znížená MTAC (Maximálna technicky povolená hmotnosť) ťahajúceho vozidla; pozor, nedostatočné zať
aženie ťahajúceho vozidla môže
mať za následok zhoršenie držania jazdnej stopy.

12

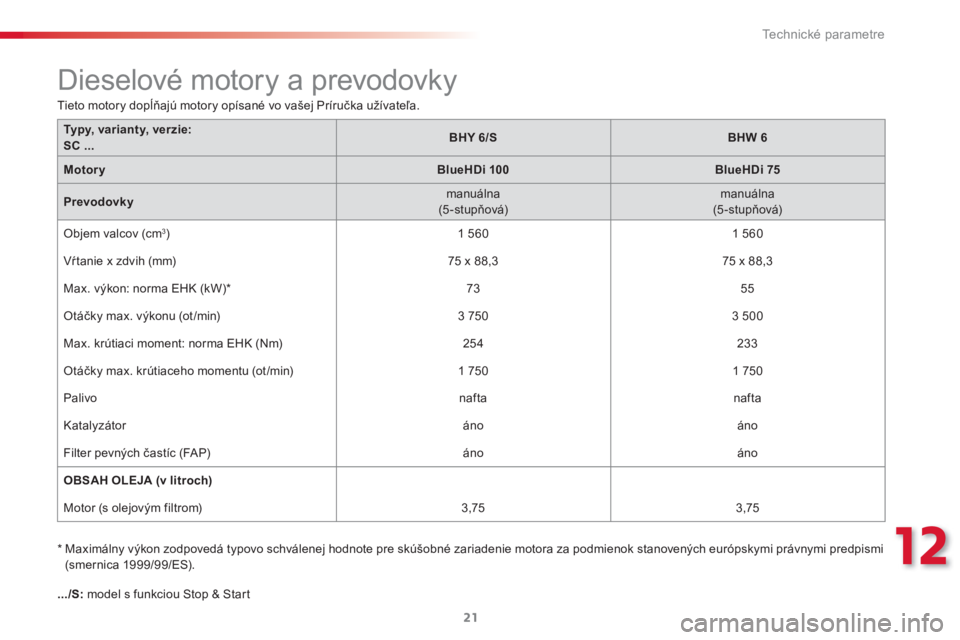

Technické parametre
21

Tieto motory dopĺňajú motory opísané vo vašej Príručka užívateľa.

*
Maximálny výkon zodpovedá typovo schválenej hodnote pre skúšobné zariadenie motora za podmienok stanovených európskymi právnymi predpismi
(smernica 1999/99/ES).
Typy, varianty, verzie:
SC ...


BHY 6/S



BHW 6



Motory


BlueHDi 100



BlueHDi 75



Prevodovky

manuálna
(5 -stupňová)
manuálna
(5 -stupňová)
Objem valcov (cm
3)
1 560
1 560
Vŕtanie x zdvih (mm)
75 x 88,3
75 x 88,3


Max. výkon: norma EHK (kW) *
73
55
Otáčky max. výkonu (ot /min)
3 750
3 500
Max. krútiaci moment: norma EHK (Nm)
254
233
Otáčky max. krútiaceho momentu (ot /min)
1 750
1 750
Palivo
nafta
nafta
Katalyzátor
áno
áno
Filter pevných častíc (FAP)
áno
áno

OBSAH OLEJA (v litroch)





Motor (s olejovým filtrom)
3,75
3,75

















Dieselové motory a prevodovky

.../S: model s funkciou Stop & Start
