2015.5 Peugeot Boxer Kullanım Kılavuzu (in Turkish)

79
boxer_tr_Chap03_Ergo-et-confort_ed01-2015

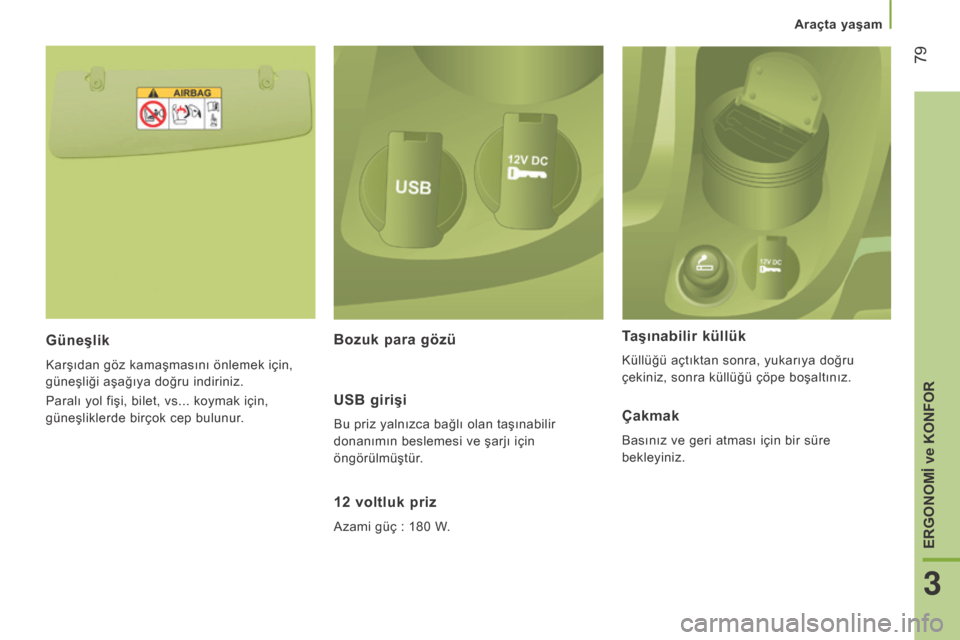

Güneşlik
Karşıdan göz kamaşmasını önlemek için,
güneşliği aşağıya doğru indiriniz.
Paralı yol fişi, bilet, vs... koymak için,
güneşliklerde birçok cep bulunur.
12 voltluk priz
Azami güç : 180 W.
Taşınabilir küllük
Küllüğü açtıktan sonra, yukarıya doğru
çekiniz, sonra küllüğü çöpe boşaltınız.
Bozuk para gözü
USB girişi
Bu priz yalnızca bağlı olan taşınabilir
donanımın beslemesi ve şarjı için
öngörülmüştür.Çakmak
Basınız ve geri atması için bir süre
bekleyiniz.
Araçta yaşam
3
ERGONOMİ ve KONFOR

80
boxer_tr_Chap03_Ergo-et-confort_ed01-2015

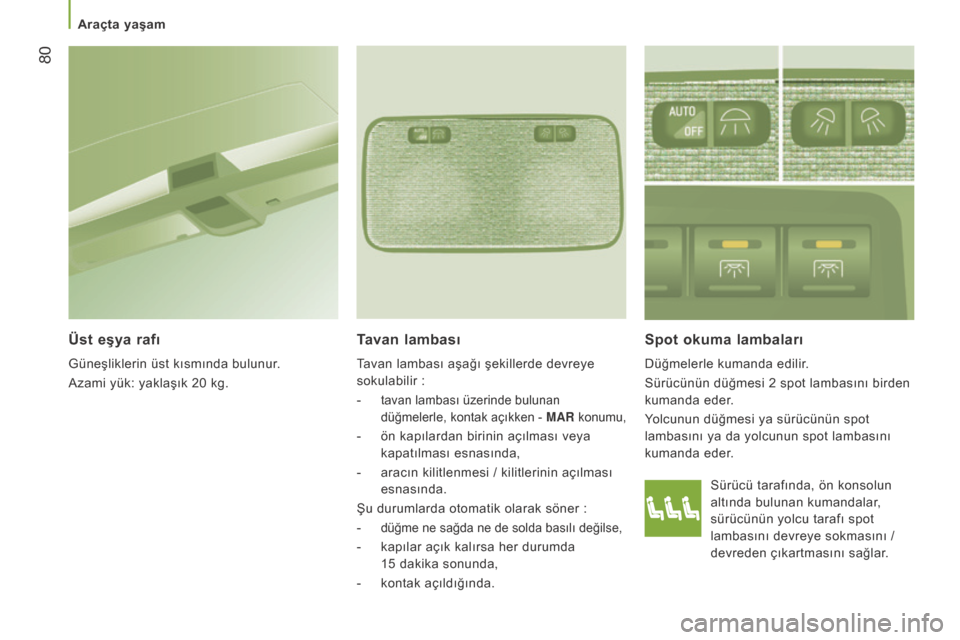

Sürücü tarafında, ön konsolun
altında bulunan kumandalar,
sürücünün yolcu tarafı spot
lambasını devreye sokmasını /
devreden çıkartmasını sağlar.
Spot okuma lambaları
Düğmelerle kumanda edilir.
Sürücünün düğmesi 2 spot lambasını birden
kumanda eder.
Yolcunun düğmesi ya sürücünün spot
lambasını ya da yolcunun spot lambasını
kumanda eder.
Tavan lambası
Tavan lambası aşağı şekillerde devreye
sokulabilir :
-
tavan lambası üzerinde bulunan
düğmelerle, kontak açıkken -
m
AR konumu,
- ön kapılardan birinin açılması veya
kapatılması esnasında,
-

aracın kilitlenmesi / kilitlerinin açılması

esnasında.
Şu durumlarda otomatik olarak söner :
-

düğme ne sağda ne de solda basılı değilse,
- kapılar açık kalırsa her durumda
15 dakika sonunda,
-

kontak açıldığında.
Üst eşya rafı
Güneşliklerin üst kısmında bulunur.
Azami yük: yaklaşık 20 kg.
Araçta yaşam

81
boxer_tr_Chap03_Ergo-et-confort_ed01-2015

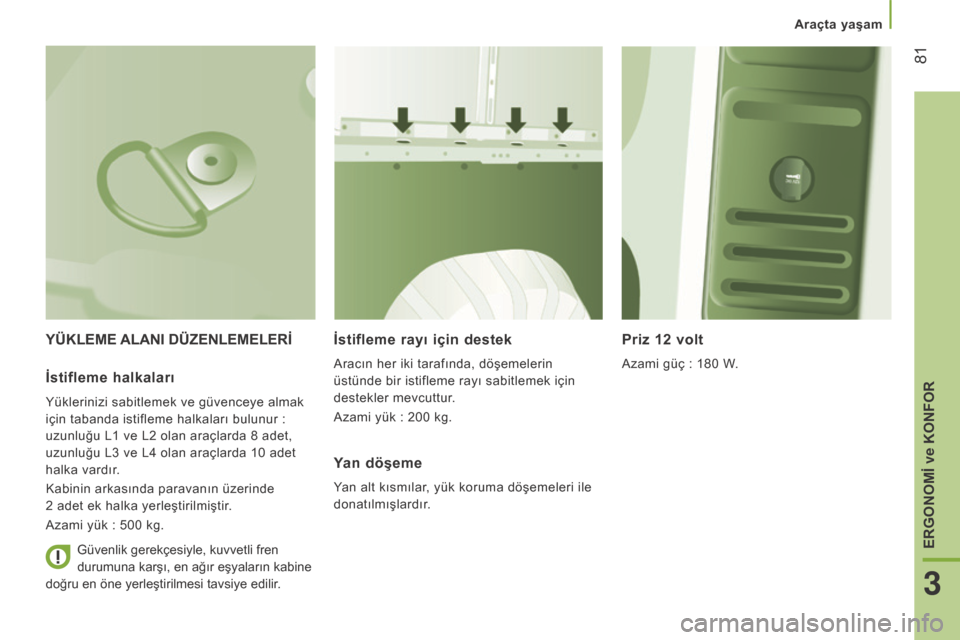

YÜKLEME ALANI DÜZENLEMELERİİstifleme rayı için destek
Aracın her iki tarafında, döşemelerin
üstünde bir istifleme rayı sabitlemek için
destekler mevcuttur.
Azami yük : 200 kg.
Priz 12 volt
Azami güç : 180 W.İstifleme halkaları
Yüklerinizi sabitlemek ve güvenceye almak
için tabanda istifleme halkaları bulunur
:
uzunluğu L1 ve L2 olan araçlarda 8 adet,
uzunluğu L3 ve L4 olan araçlarda 10 adet
halka vardır.
Kabinin arkasında paravanın üzerinde
2 adet ek halka yerleştirilmiştir.
Azami yük : 500 kg.
Yan döşeme
Yan alt kısmılar, yük koruma döşemeleri ile
donatılmışlardır.
Güvenlik gerekçesiyle, kuvvetli fren
durumuna karşı, en ağır eşyaların kabine
doğru en öne yerleştirilmesi tavsiye edilir.
Araçta yaşam
3
ERGONOMİ ve KONFOR

82
boxer_tr_Chap03_Ergo-et-confort_ed01-2015
Yük durdurma
Ön koltukların arkasında tabanın üzerinde
yatay bir bölme, yükün yerinden kayması
riskine karşı sürücüyü ve yolcuları korur.
Tavan lambaları
Eğer bu donanım aracınızda mevcutsa, arka
ve yan kapıların üstünde bir veya iki adet
tavan lambası bulunur.
Aşağıdaki şekillerde devreye sokulabilir :
-
tavan lambası hareket ettirilerek

(sola veya sağa),
-

arka veya yan kapıların açılması veya

kapatılması.
Bu aydınlatma, kapılar açık kalırsa birkaç
dakika sonunda otomatik olarak söner.
Spot okuma lambaları
İç tavan bagajı
Yükleme alanının içinde, kabinin üst
bölümünde bulunan bir yerleştirme
seçeneğidir. Kapasitesi, furgonun
yüksekliğine (H2 veya H3 tipi) göre değişir.
Merdiven tipi dikey bölme
Satışa sunulduğu ülkeye göre, sürücü
koltuğunun arkasında merdiven tipi bir dikey
bölme, yükün yerinden kayması riskine karşı
sürücüyü korur.
camlı bölme paravanı
Satışa sunulduğu ülkeye göre, camlı bir
paravan kabini yükleme alanından ayırır.
Bununla birlikte, bölme paravanının sürgülü
camını açmak / kapatmak için kumandayı
kullanabilirsiniz.
USB girişi
Bu priz yalnızca taşınabilir bir donanımın
beslemesi ve şarjı için öngörülmüştür.
Çakmak
Basınız ve geri atması için bir süre
bekleyiniz. Güvenlik gerekçeleriyle, iç tavan
bagajına ağır nesne yerleştirmeyiniz.
Her bir oturma sırasının üstünde
bulunurlar.
Araçta yaşam

83
boxer_tr_Chap03_Ergo-et-confort_ed01-2015

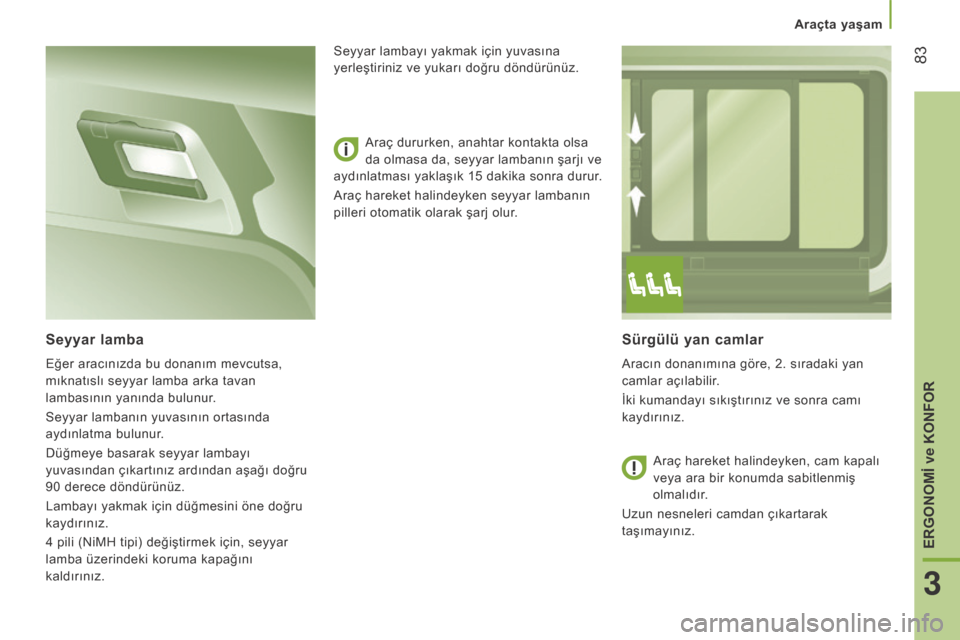

Sürgülü yan camlar
Aracın donanımına göre, 2. sıradaki yan
camlar açılabilir.
İki kumandayı sıkıştırınız ve sonra camı
kaydırınız.
Seyyar lamba
Eğer aracınızda bu donanım mevcutsa,
mıknatıslı seyyar lamba arka tavan
lambasının yanında bulunur.
Seyyar lambanın yuvasının ortasında
aydınlatma bulunur.
Düğmeye basarak seyyar lambayı
yuvasından çıkartınız ardından aşağı doğru
90 derece döndürünüz.
Lambayı yakmak için düğmesini öne doğru
kaydırınız.
4 pili (NiMH tipi) değiştirmek için, seyyar
lamba üzerindeki koruma kapağını
kaldırınız.Araç dururken, anahtar kontakta olsa
da olmasa da, seyyar lambanın şarjı ve
aydınlatması yaklaşık 15 dakika sonra durur.
Araç hareket halindeyken seyyar lambanın
pilleri otomatik olarak şarj olur. Seyyar lambayı yakmak için yuvasına
yerleştiriniz ve yukarı doğru döndürünüz.
Araç hareket halindeyken, cam kapalı
veya ara bir konumda sabitlenmiş
olmalıdır.
Uzun nesneleri camdan çıkartarak
taşımayınız.
Araçta yaşam
3
ERGONOMİ ve KONFOR

84
boxer_tr_Chap03_Ergo-et-confort_ed01-2015

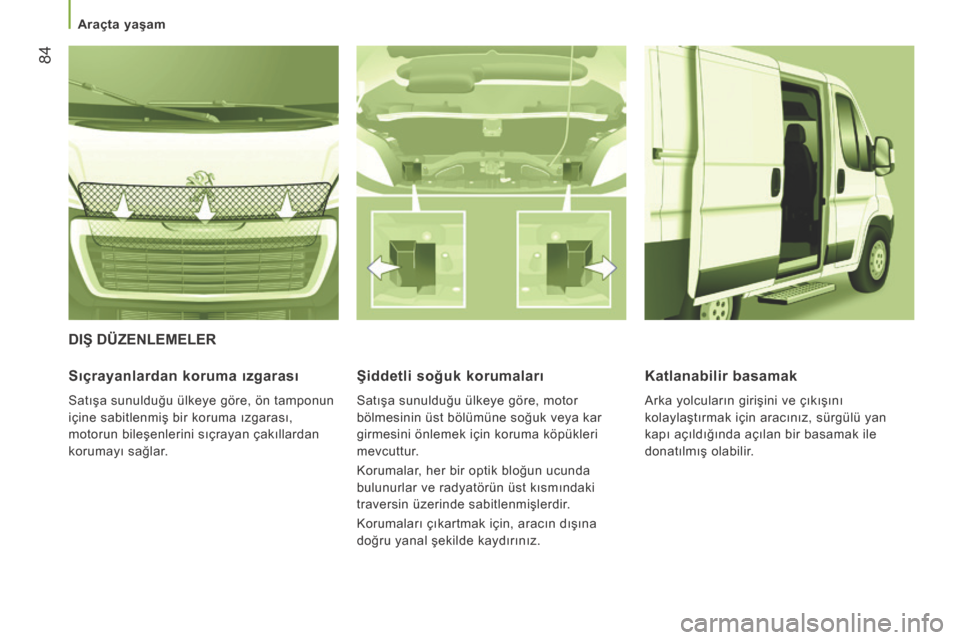

DIŞ DÜZENLEMELER
Sıçrayanlardan
koruma ızgarası
Satışa sunulduğu ülkeye göre, ön tamponun
içine sabitlenmiş bir koruma ızgarası,
motorun bileşenlerini sıçrayan çakıllardan
korumayı sağlar.
Şiddetli soğuk korumaları
Satışa sunulduğu ülkeye göre, motor
bölmesinin üst bölümüne soğuk veya kar
girmesini önlemek için koruma köpükleri
mevcuttur.
Korumalar, her bir optik bloğun ucunda
bulunurlar ve radyatörün üst kısmındaki
traversin üzerinde sabitlenmişlerdir.
Korumaları çıkartmak için, aracın dışına
doğru yanal şekilde kaydırınız.
Katlanabilir basamak
Arka yolcuların girişini ve çıkışını
kolaylaştırmak için aracınız, sürgülü yan
kapı açıldığında açılan bir basamak ile
donatılmış olabilir.
Araçta yaşam

85
boxer_tr_Chap03_Ergo-et-confort_ed01-2015
DİKİZ AYNALARIDış dikiz aynaları
Dış dikiz aynaları iki bölüme ayrılır :
A - Üst ayna
b

- Alt ayna
Yan görüş alanını genişletmek amacıyla,
dikiz aynalarının ayna şekli küreseldir. Dikiz
aynalarında görünen cisimler gerçekte
göründüklerinden daha yakındadır.
Bu nedenle, mesafeyi doğru olarak
değerlendirmek için bu hususun göz önünde
bulundurulması gerekir.
Dikiz aynasının kasasında, araçtaki mevcut
donanımlara göre (GPS, GSM, Radyo, ...)
antenler ve yan sinyal bulunur.
Elektrikli kumandalar
Kontak anahtarı mAR konumunda olmalıdır.
Dikiz aynasının bölgesini seçmek için
kumandayı çeviriniz.
1 Sürücü tarafı dikiz aynası
:
A1 - Üstteki ayna
b

1 - Alttaki ayna
Sonra kumandayı, istenen ayar yönüne
hareket ettiriniz.
2 Yolcu tarafı dikiz aynası
:
A2 - Üstteki ayna
b

2 - Alttaki ayna
Sonra kumandayı, istenen ayar yönüne
hareket ettiriniz.
İç dikiz aynası
Alt kenarında bulunan kol, dikiz aynasını iki
konuma almayı sağlar.
Gündüz konumunda, kol itilidir.
Göz kamaşmasını önlemek için gece
konumu, kolu kendinize doğru çekiniz.
Elektrikli katlanma
Bu kumandaya basınız.
Dikiz aynalarının buzunun çözdürülmesi
Arka camın buzunun
çözdürülmesi tuşuna basınız.
Dikiz aynaları ve camlar
3
ERGONOMİ ve KONFOR

86
boxer_tr_Chap03_Ergo-et-confort_ed01-2015

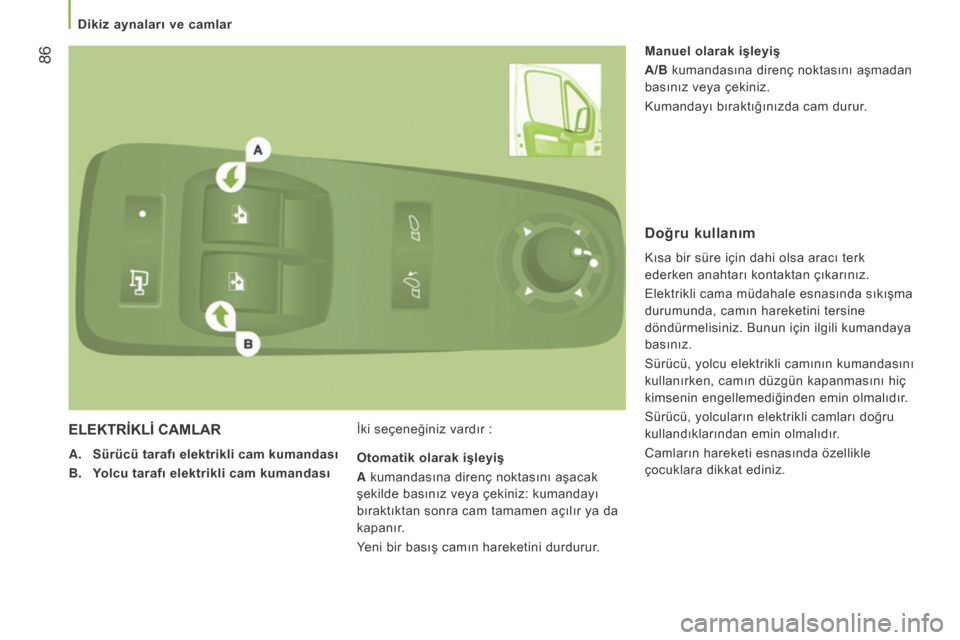

ELEKTRİKLİ cAMLAR
A. Sürücü tarafı elektrikli cam kumandası
b
.
Y
olcu tarafı elektrikli cam kumandası İki seçeneğiniz vardır : Manuel olarak işleyiş
A/B kumandasına direnç noktasını aşmadan
basınız veya çekiniz.
Kumandayı bıraktığınızda cam durur.
Otomatik olarak işleyiş
A kumandasına direnç noktasını aşacak
şekilde basınız veya çekiniz: kumandayı
bıraktıktan sonra cam tamamen açılır ya da
kapanır.
Yeni bir basış camın hareketini durdurur.
Doğru kullanım
Kısa bir süre için dahi olsa aracı terk
ederken anahtarı kontaktan çıkarınız.
Elektrikli cama müdahale esnasında sıkışma
durumunda, camın hareketini tersine
döndürmelisiniz. Bunun için ilgili kumandaya
basınız.
Sürücü, yolcu elektrikli camının kumandasını
kullanırken, camın düzgün kapanmasını hiç
kimsenin engellemediğinden emin olmalıdır.
Sürücü, yolcuların elektrikli camları doğru
kullandıklarından emin olmalıdır.
Camların hareketi esnasında özellikle
çocuklara dikkat ediniz.
Dikiz aynaları ve camlar
