2015.5 Peugeot Boxer Kullanım Kılavuzu (in Turkish)

167
boxer_tr_Chap08_Aide-Rapide_ed01-2015
Bir elinizle 4 nolu topuzu sıkıca tutunuz ;
diğer elinizle, 5 nolu döner düğmeyi çekiniz
ve saat yelkovanı yönünde sonuna kadar
çeviriniz
; döner düğmeyi bırakmayınız.
Bakım
Düzgün işleyiş, yalnızca topuz ve desteği
temiz kalırlarsa mümkündür.
Araç yüksek basınçlı su ile yıkanmadan
evvel, topuz çıkartılmış ve kapak desteğe
sokulmuş olmalıdır.
Etiketi, desteğin yakınında veya
bagajın içinde iyi görünen bir yere
yapıştırınız.
Çekme tertibatına her tip müdahale için
PEUGEOT servis ağına veya kalifiye servis
atölyesine başvurunuz.
Koruma kapağını destekteki yerine
yerleştiriniz.
Darbelerden ve pisliklerden korumak için
topuzu dikkatlice kılıfına yerleştiriniz.
Topuzu 1 nolu desteğinden alttan çıkartınız.
Döner düğmeyi bırakınız

; kilit açık
konumda

(
b
konumu) otomatik olarak


sabitlenir.
Taşıma çözümleri
HIZLI YARDIM
8

168
boxer_tr_Chap08_Aide-Rapide_ed01-2015

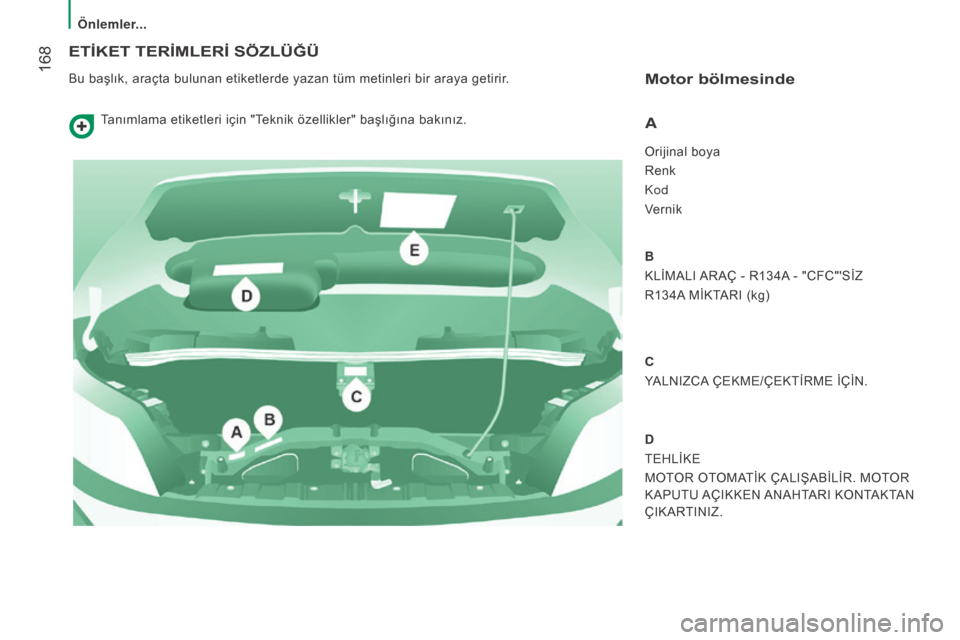

ETİKET TERİMLERİ SÖZLÜğÜ
Bu başlık, araçta bulunan etiketlerde yazan tüm metinleri bir araya getirir.Motor bölmesinde
A
Orijinal boya
Renk
Kod
Vernik
b
KLİMALI
ARAÇ - R134A - "CFC"'SİZ
R134A MİKTARI (kg)
c
Y

ALNIZCA ÇEKME/ÇEKTİRME İÇİN.
D
TEHLİKE
MOTOR OTOMATİK ÇALIŞABİLİR. MOTOR
KAPUTU AÇIKKEN ANAHTARI KONTAKTAN
ÇIKARTINIZ.
Tanımlama etiketleri için "Teknik özellikler" başlığına bakınız.
Önlemler...

169
boxer_tr_Chap08_Aide-Rapide_ed01-2015

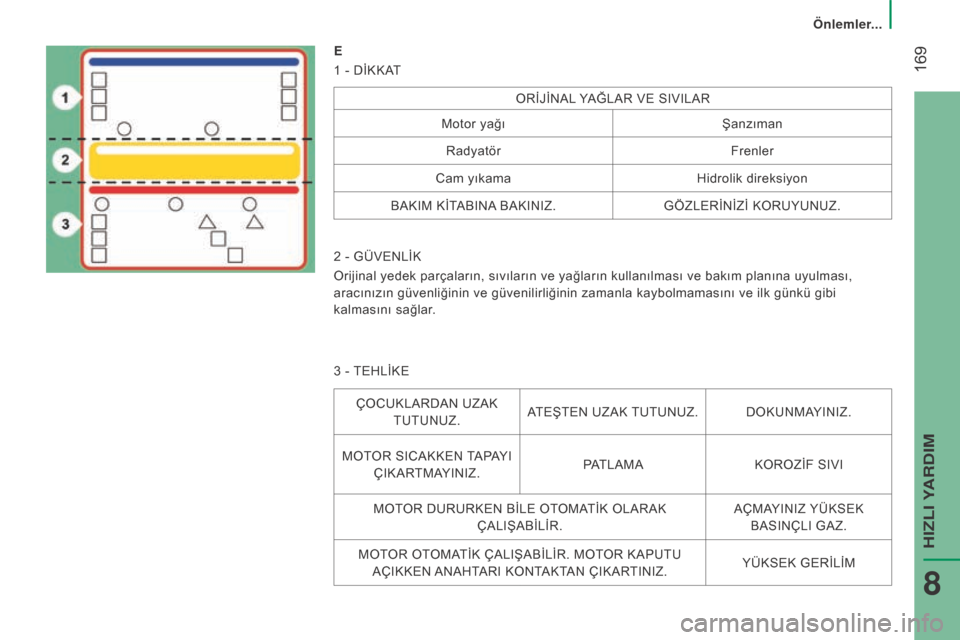

E
1 - DİKKAT
ORİJİNAL YAĞLAR VE SIVILAR
Motor yağı Şanzıman
Radyatör Frenler
Cam yıkama Hidrolik direksiyon
BAKIM KİTABINA BAKINIZ. GÖZLERİNİZİ KORUYUNUZ.
2 - GÜVENLİK
Orijinal yedek parçaların, sıvıların ve yağların kullanılması ve bakım planına uyulması,
aracınızın güvenliğinin ve güvenilirliğinin zamanla kaybolmamasını ve ilk günkü gibi
kalmasını sağlar.
3 - TEHLİKE
ÇOCUKLARDAN UZAK TUTUNUZ. ATEŞTEN UZAK TUTUNUZ. DOKUNMAYINIZ.
MOTOR SICAKKEN TAPAYI ÇIKARTMAYINIZ. PATLAMA
KOROZİF SIVI
MOTOR DURURKEN BİLE OTOMATİK OLARAK ÇALIŞABİLİR. AÇMAYINIZ YÜKSEK
BASINÇLI GAZ.
MOTOR OTOMATİK ÇALIŞABİLİR. MOTOR KAPUTU AÇIKKEN ANAHTARI KONTAKTAN ÇIKARTINIZ. YÜKSEK GERİLİM
Önlemler...
HIzLI yARDIm
8

170
boxer_tr_Chap08_Aide-Rapide_ed01-2015

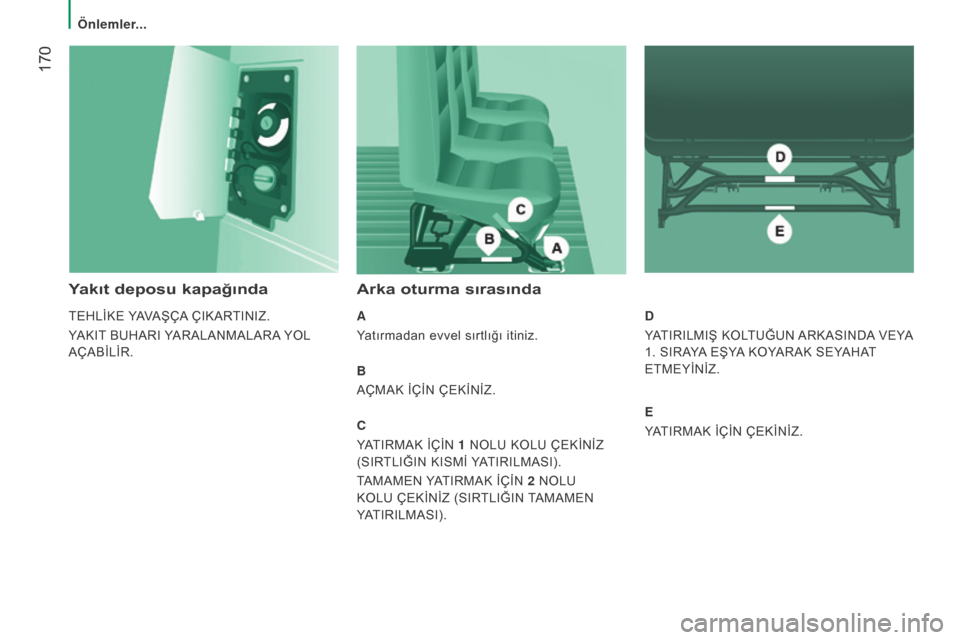

Yakıt deposu kapağında
TEHLİKE YAVAŞÇA ÇIKARTINIZ.
YAKIT BUHARI YARALANMALARA YOL
AÇABİLİR.
Arka oturma sırasında
A
Yatırmadan evvel sırtlığı itiniz.
b
AÇMAK İÇİN ÇEKİNİZ.
c
Y
ATIRMAK İÇİN 1 NOLU KOLU ÇEKİNİZ
(SIRTLIĞIN KISMİ YATIRILMASI).
TAMAMEN YATIRMAK İÇİN 2 NOLU
KOLU ÇEKİNİZ (SIRTLIĞIN TAMAMEN
YATIRILMASI). D
YATIRILMIŞ KOLTUĞUN ARKASINDA VEYA
1. SIRAYA EŞYA KOYARAK SEYAHAT
ETMEYİNİZ.
E
YATIRMAK İÇİN ÇEKİNİZ.
Önlemler...

171
boxer_tr_Chap08_Aide-Rapide_ed01-2015
\326nlemler
HIZLI Y
8

172
boxer_tr_Chap09_Caracteristiques-Techniques_ed01-2015
Boyutlar

173
boxer_tr_Chap09_Caracteristiques-Techniques_ed01-2015
bOyUTLAR
Boyut değerleri milimetre cinsinden verilmiştir.
Aracınız, 4 uzunluk (L1...) ve 3 yükseklik (H1...) seçeneğinden oluşur. Aşağıdaki ilgili tablolara bakınız :
FUR
g O n
L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L T

oplam uzunluk 4
9635
4135
9986
363
H Toplam yükseklik 2
254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Dingil mesafesi 3
0003
4504
035
bÖn uzunluk948
cArka uzunluk1

0151
380
D Genişlik (dikiz aynaları dâhil / hariç) 2 508 / 2
050
E Ön iz genişliği 1
810
F Arka iz genişliği 1
790
gYükleme eşiği yüksekliği535 ila 565
I İç taban uzunluğu 2

6703
1203
7054
070
J Yük alanı azami yüksekliği 1
662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Azami iç genişlik 1
870
mT

ekerlek geçişleri arası iç genişlik 1
422
Hacim (m
3) 89,5 1011,5 13 15 15 17
9
TEKNİK ÖZELLİKLER
boyutlar

174
boxer_tr_Chap09_Caracteristiques-Techniques_ed01-2015

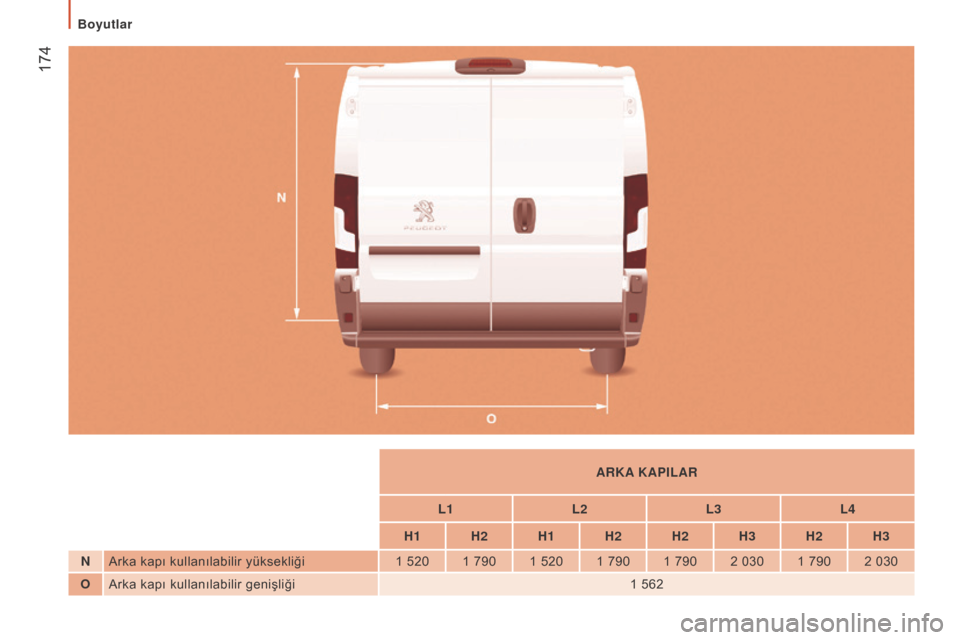

ARKA KApILAR
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
nArka kapı kullanılabilir yüksekliği 1


520 1

790 1

520 1 790 1 790 2 030 1 790 2 030
O Arka kapı kullanılabilir genişliği 1
562
boyutlar
