2015.5. PEUGEOT 3008 Betriebsanleitungen (in German)

183
3008_de_Chap09_verifications_ed01-2015

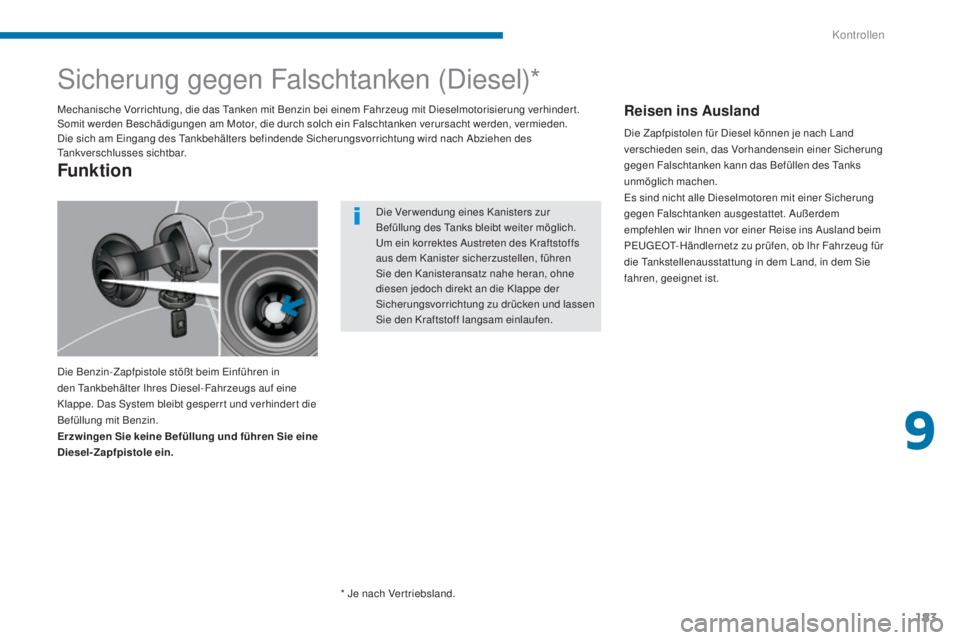

Sicherung gegen Falschtanken (Diesel)*
Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperrt und verhindert die
Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen Sie eine
Diesel-Zapfpistole ein. Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhinder t.
Somit werden Beschädigungen am Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters befindende Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.
Funktion
Die Ver wendung eines Kanisters zur
Befüllung des Tanks bleibt weiter möglich.
Um ein korrektes Austreten des Kraftstoffs
aus dem Kanister sicherzustellen, führen
Sie den Kanisteransatz nahe heran, ohne
diesen jedoch direkt an die Klappe der
Sicherungsvorrichtung zu drücken und lassen
Sie den Kraftstoff langsam einlaufen.
Reisen ins Ausland
Die Zapfpistolen für Diesel können je nach Land
verschieden sein, das Vorhandensein einer Sicherung
gegen Falschtanken kann das Befüllen des Tanks
unmöglich machen.
Es sind nicht alle Dieselmotoren mit einer Sicherung
gegen Falschtanken ausgestattet. Außerdem
empfehlen wir Ihnen vor einer Reise ins Ausland beim
PEUGEOT-Händlernetz zu prüfen, ob Ihr Fahrzeug für
die Tankstellenausstattung in dem Land, in dem Sie
fahren, geeignet ist.
* Je nach Ver triebsland.
9
Kontrollen

184
3008_de_Chap09_verifications_ed01-2015

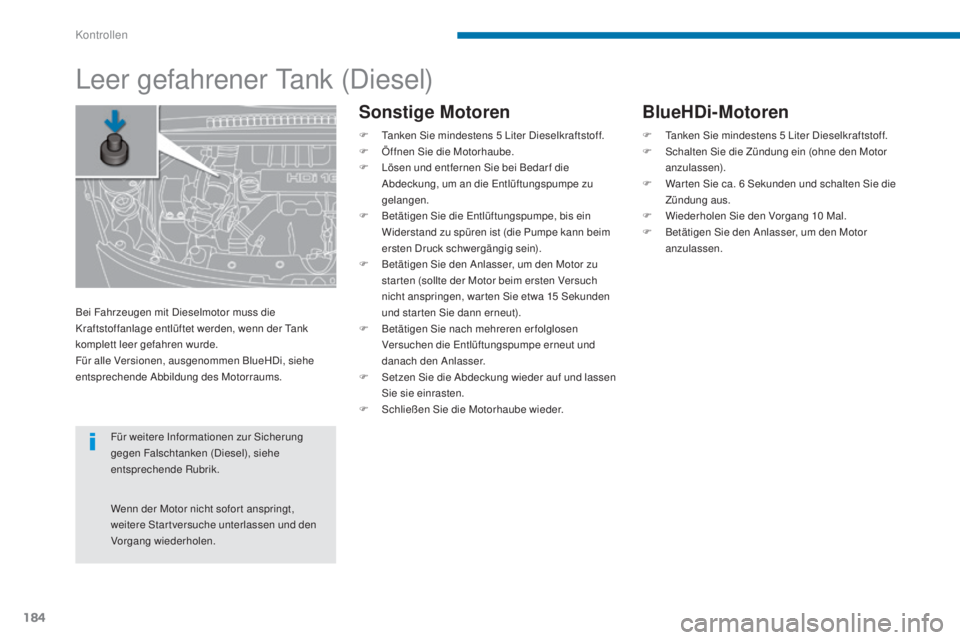

Leer gefahrener Tank (Diesel)
Sonstige Motoren
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F Ö ffnen Sie die Motorhaube.
F

L
ösen und entfernen Sie bei Bedar f die
Abdeckung, um an die Entlüftungspumpe zu
gelangen.
F

B
etätigen Sie die Entlüftungspumpe, bis ein
Widerstand zu spüren ist (die Pumpe kann beim
ersten Druck schwergängig sein).
F

B
etätigen Sie den Anlasser, um den Motor zu
star ten (sollte der Motor beim ersten Versuch
nicht anspringen, war ten Sie etwa 15
Sekunden
und star ten Sie dann erneut).
F

B
etätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut und
danach den Anlasser.
F

S
etzen Sie die Abdeckung wieder auf und lassen
Sie sie einrasten.
F

S
chließen Sie die Motorhaube wieder.
Bei Fahrzeugen mit Dieselmotor muss die
Kraftstoffanlage entlüftet werden, wenn der Tank
komplett leer gefahren wurde.
Für alle Versionen, ausgenommen BlueHDi, siehe
entsprechende Abbildung des Motorraums.
Für weitere Informationen zur Sicherung
gegen Falschtanken (Diesel), siehe
entsprechende Rubrik.
Wenn der Motor nicht sofor t anspringt,
weitere Star tversuche unterlassen und den
Vorgang wiederholen.
BlueHDi-Motoren
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F S chalten Sie die Zündung ein (ohne den Motor
anzulassen).
F

W
ar ten Sie ca. 6 Sekunden und schalten Sie die
Zündung aus.
F

W
iederholen Sie den Vorgang 10 Mal.
F

B
etätigen Sie den Anlasser, um den Motor
anzulassen.
Kontrollen

185
3008_de_Chap09_verifications_ed01-2015

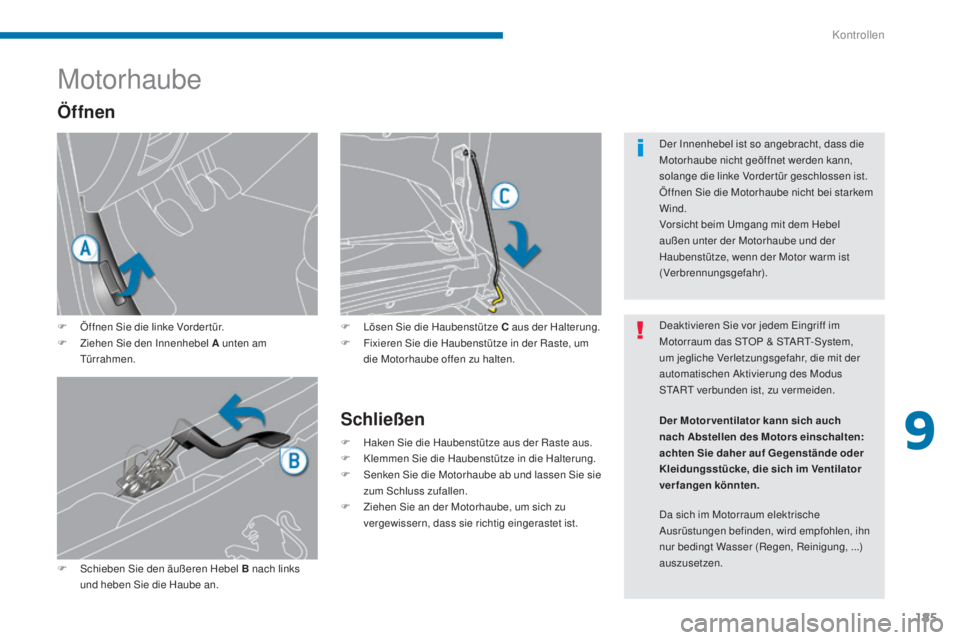

Motorhaube
F Öffnen Sie die linke Vorder tür.
F Z iehen Sie den Innenhebel A unten am
Türrahmen.
F

S
chieben Sie den äußeren Hebel B nach links
und heben Sie die Haube an.
Schließen
F Haken Sie die Haubenstütze aus der Raste aus.
F K lemmen Sie die Haubenstütze in die Halterung.
F

S
enken Sie die Motorhaube ab und lassen Sie sie
zum Schluss zufallen.
F

Z
iehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
Öffnen
F Lösen Sie die Haubenstütze C aus der Halterung.
F F ixieren Sie die Haubenstütze in der Raste, um
die Motorhaube offen zu halten. Deaktivieren Sie vor jedem Eingriff im
Motorraum das STOP & START-System,
um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus
START verbunden ist, zu vermeiden. Der Innenhebel ist so angebracht, dass die
Motorhaube nicht geöffnet werden kann,
solange die linke Vordertür geschlossen ist.
Öffnen Sie die Motorhaube nicht bei starkem
Wind.
Vorsicht beim Umgang mit dem Hebel
außen unter der Motorhaube und der
Haubenstütze, wenn der Motor warm ist
(Verbrennungsgefahr).
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen, ihn
nur bedingt Wasser (Regen, Reinigung, ...)
auszusetzen. Der Motorventilator
kann sich auch
nach Abstellen des Motors einschalten :
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
9
Kontrollen

186
3008_de_Chap09_verifications_ed01-2015

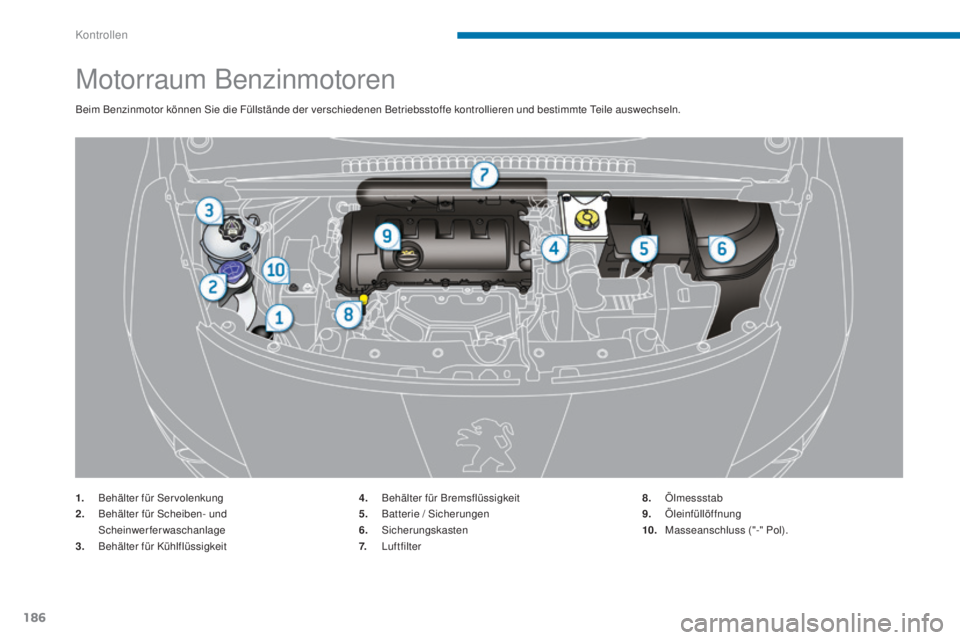

Motorraum Benzinmotoren
Beim Benzinmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren und bestimmte Teile auswechseln.
1.
B
ehälter für Servolenkung
2.
B

ehälter für Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit 4.
B

ehälter für Bremsflüssigkeit
5.
B

atterie / Sicherungen
6.


Sicherungskasten
7.


Luftfilter8.


Ölmessstab
9.


Öleinfüllöffnung
10.
M

asseanschluss ("-" Pol).
Kontrollen

187
3008_de_Chap09_verifications_ed01-2015

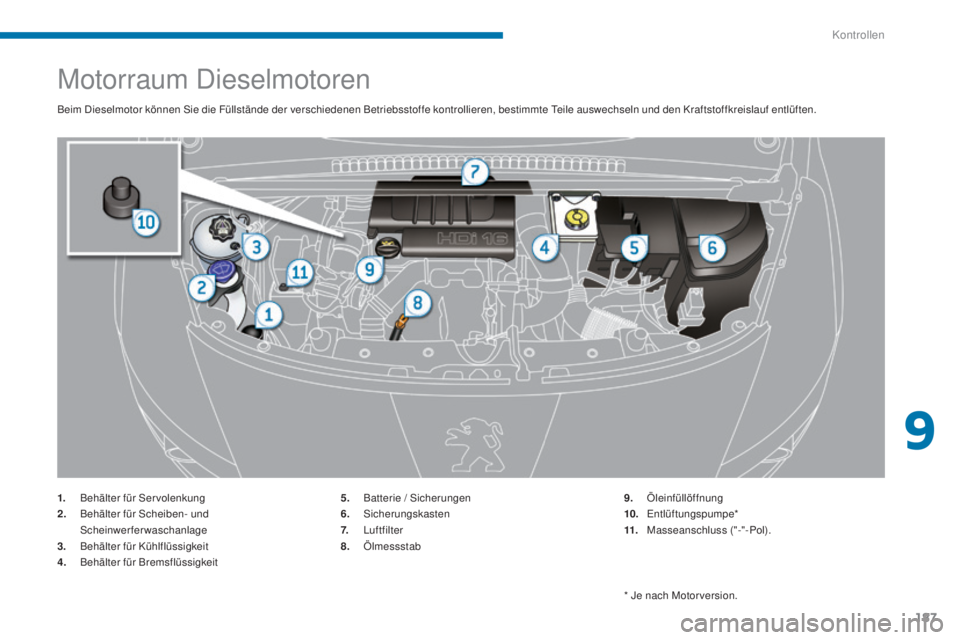

Motorraum Dieselmotoren
Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.
1.
B
ehälter für Servolenkung
2.
B

ehälter für Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit 5.
B

atterie / Sicherungen
6.


Sicherungskasten
7.


Luftfilter
8.


Ölmessstab9.


Öleinfüllöffnung
10.


Entlüftungspumpe*
11.
M

asseanschluss ("-"-Pol).
* Je nach Motor version.
9
Kontrollen

188
3008_de_Chap09_verifications_ed01-2015

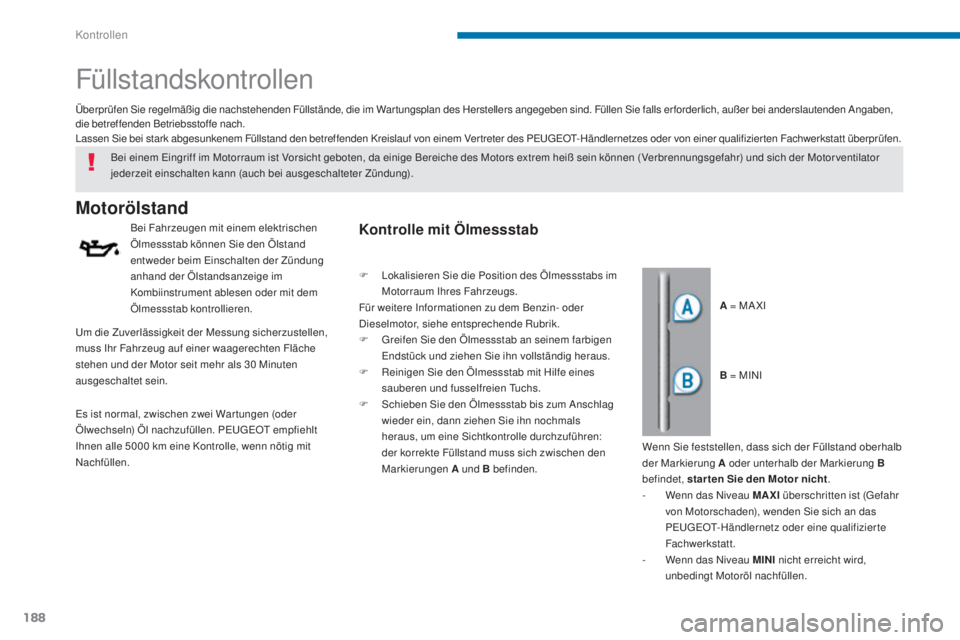

Füllstandskontrollen
Motorölstand
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der Zündung
anhand der Ölstandsanzeige im
Kombiinstrument ablesen oder mit dem
Ölmessstab kontrollieren.
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im War tungsplan des Herstellers angegeben sind. Füllen Sie falls er forderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Ver treter des PEUGEOT-Händlernetzes oder von einer qualifizier ten Fachwerkstatt überprüfen.
A = MA XI
Bei einem Eingriff im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und sich der Motor ventilator
jederzeit einschalten kann (auch bei ausgeschalteter Zündung).
Um die Zuverlässigkeit der Messung sicherzustellen,
muss Ihr Fahrzeug auf einer waagerechten Fläche
stehen und der Motor seit mehr als 30 Minuten
ausgeschaltet sein. B = MINI
Es ist normal, zwischen zwei War tungen (oder
Ölwechseln) Öl nachzufüllen. PEUGEOT empfiehlt
Ihnen alle 5000
km eine Kontrolle, wenn nötig mit
Nachfüllen.Kontrolle mit Ölmessstab
Wenn Sie feststellen, dass sich der Füllstand oberhalb
der Markierung A oder unterhalb der Markierung B
befindet, star ten Sie den Motor nicht .
-

W
enn das Niveau MAXI überschritten ist (Gefahr
von Motorschaden), wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
-

W
enn das Niveau MINI nicht erreicht wird,
unbedingt Motoröl nachfüllen.
F

L

okalisieren Sie die Position des Ölmessstabs im
Motorraum Ihres Fahrzeugs.
Für weitere Informationen zu dem Benzin- oder
Dieselmotor, siehe entsprechende Rubrik.
F

G

reifen Sie den Ölmessstab an seinem farbigen
Endstück und ziehen Sie ihn vollständig heraus.
F

R

einigen Sie den Ölmessstab mit Hilfe eines
sauberen und fusselfreien Tuchs.
F

S

chieben Sie den Ölmessstab bis zum Anschlag
wieder ein, dann ziehen Sie ihn nochmals
heraus, um eine Sichtkontrolle durchzuführen:
der korrekte Füllstand muss sich zwischen den
Markierungen A und B befinden.
Kontrollen

189
3008_de_Chap09_verifications_ed01-2015
Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe der
Markierung "MA XI" stehen. Schrauben Sie
den Verschluss bei kaltem Motor auf, um
den Füllstand zu kontrollieren.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Wechsel der Bremsflüssigkeit
Lesen Sie im War tungsplan des Herstellers nach, in
welchen Abständen die Bremsflüssigkeit gewechselt
werden muss.Die Bremsflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge
abgenutzt sind.
Bremsflüssigkeitsstand
Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige im
Kombiinstrument 30
Minuten nach dem
Nachfüllen zuverlässig abgelesen werden.Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den Motor
Ihres Fahrzeugs geeignet ist und den Empfehlungen
des Herstellers entspricht.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t
werden muss, finden Sie im War tungsplan des
Herstellers.
Um die Betriebssicherheit des Motors und der
Abgasentgiftungsanlage auf Dauer zu gewährleisten,
ver wenden Sie niemals Zusatzmittel im Motoröl.
Motoröl nachfüllen
F Lokalisieren Sie die Lage des Tankverschlusses im Motorraum Ihres Fahrzeugs.
Für weitere Informationen zu dem Benzin- oder
Dieselmotor, siehe entsprechende Rubrik
F

D
en Tankverschluss abschrauben, um an die
Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
ar ten Sie einige Minuten, bevor Sie den
Ölstand mit Hilfe des Ölmessstabs kontrollieren.
F

Ö
lstand gegebenenfalls nachfüllen.
F

N
ach Kontrolle des Ölstands, den Tankverschluss
sorgfältig wieder festschrauben und den
Ölmessstab wieder in seine Aufnahme einsetzen.
9
Kontrollen

190
3008_de_Chap09_verifications_ed01-2015

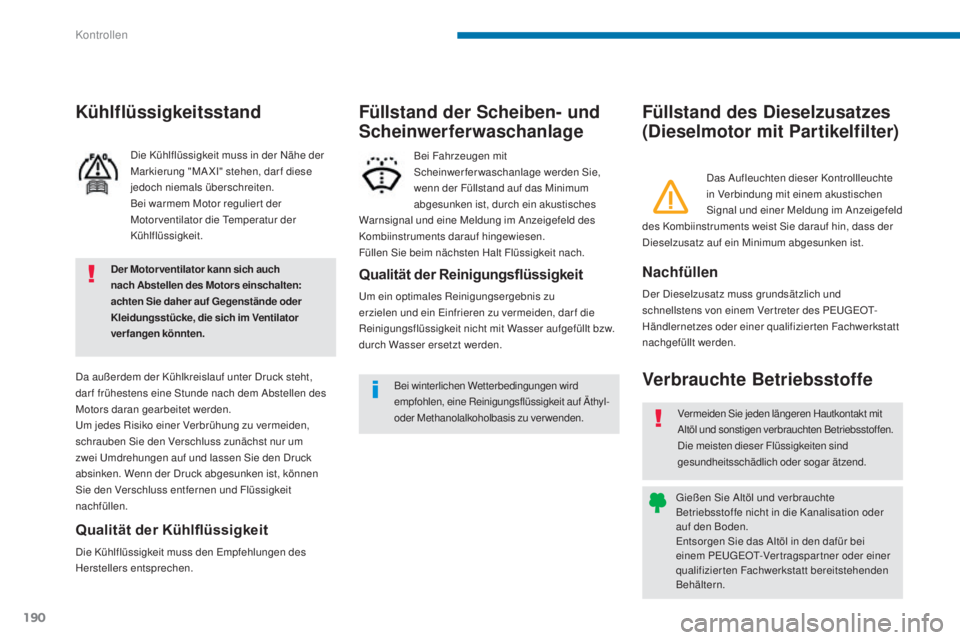

Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich und
schnellstens von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
nachgefüllt werden.
Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f die
Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.
durch Wasser ersetzt werden.Bei Fahrzeugen mit
Scheinwerferwaschanlage werden Sie,
wenn der Füllstand auf das Minimum
abgesunken ist, durch ein akustisches
Warnsignal und eine Meldung im Anzeigefeld des
Kombiinstruments darauf hingewiesen.
Füllen Sie beim nächsten Halt Flüssigkeit nach.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Das Aufleuchten dieser Kontrollleuchte
in Verbindung mit einem akustischen
Signal und einer Meldung im Anzeigefeld
des Kombiinstruments weist Sie darauf hin, dass der
Dieselzusatz auf ein Minimum abgesunken ist.
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
Entsorgen Sie das Altöl in den dafür bei
einem PEUGEOT-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des
Herstellers entsprechen. Die Kühlflüssigkeit muss in der Nähe der
Markierung "MA XI" stehen, dar f diese
jedoch niemals überschreiten.
B

ei warmem Motor regulier t der
Motor ventilator die Temperatur der
Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
zwei Umdrehungen auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken ist, können
Sie den Verschluss entfernen und Flüssigkeit
nachfüllen.
Kühlflüssigkeitsstand
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Bei winterlichen Wetterbedingungen wird
empfohlen, eine Reinigungsflüssigkeit auf Äthyl-
oder Methanolalkoholbasis zu verwenden.
Kontrollen
