2014 TOYOTA HILUX Manuale duso (in Italian)

505
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
Viscosità raccomandata (SAE):
L’olio con viscosità SAE 5W-30
viene aggiunto al veicolo Toyota in
fabbrica e rappresenta la scelta
migliore per garantire un buon
risparmio di carburante e un buon
avviamento a basse temperature.
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Viscosità dell’olio (in questo manuale viene preso come esempio 5W-30):• La dicitura 5W dell’indicazione 5W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 5W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio.
Preferite
HILUX_OM_OM71191L_(EL).book Page 505 Thursday, May 16, 2013 2:48 PM

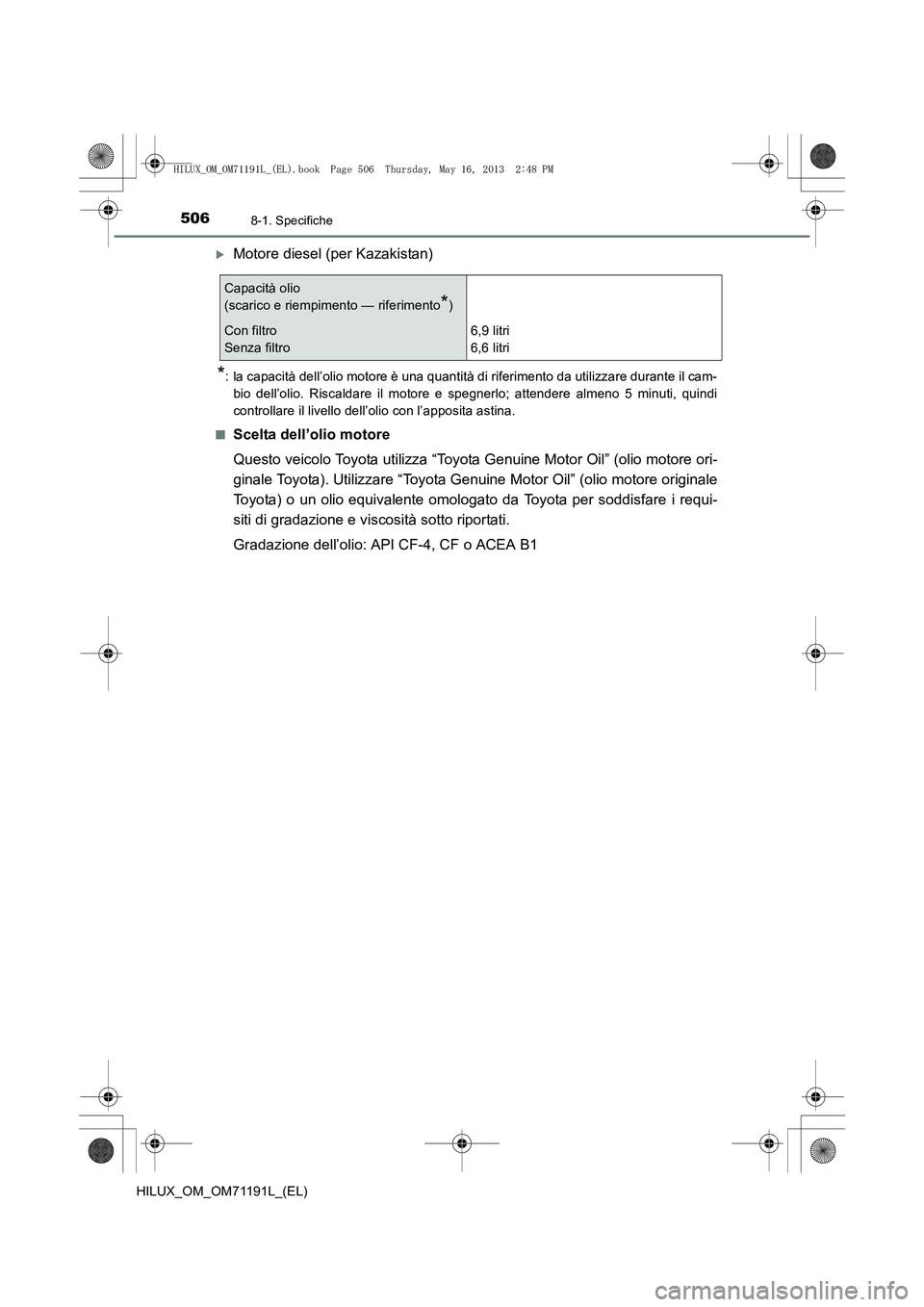

5068-1. Specifiche
HILUX_OM_OM71191L_(EL)
XMotore diesel (per Kazakistan)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore originale
Toyota) o un olio equivalente omologato da Toyota per soddisfare i requi-
siti di gradazione e viscosità sotto riportati.
Gradazione dell’olio: API CF-4, CF o ACEA B1
Capacità olio
(scarico e riempimento — riferimento
*)
Con filtro
Senza filtro 6,9 litri
6,6 litri
HILUX_OM_OM71191L_(EL).book Page 506 Thursday, May 16, 2013
2:48 PM

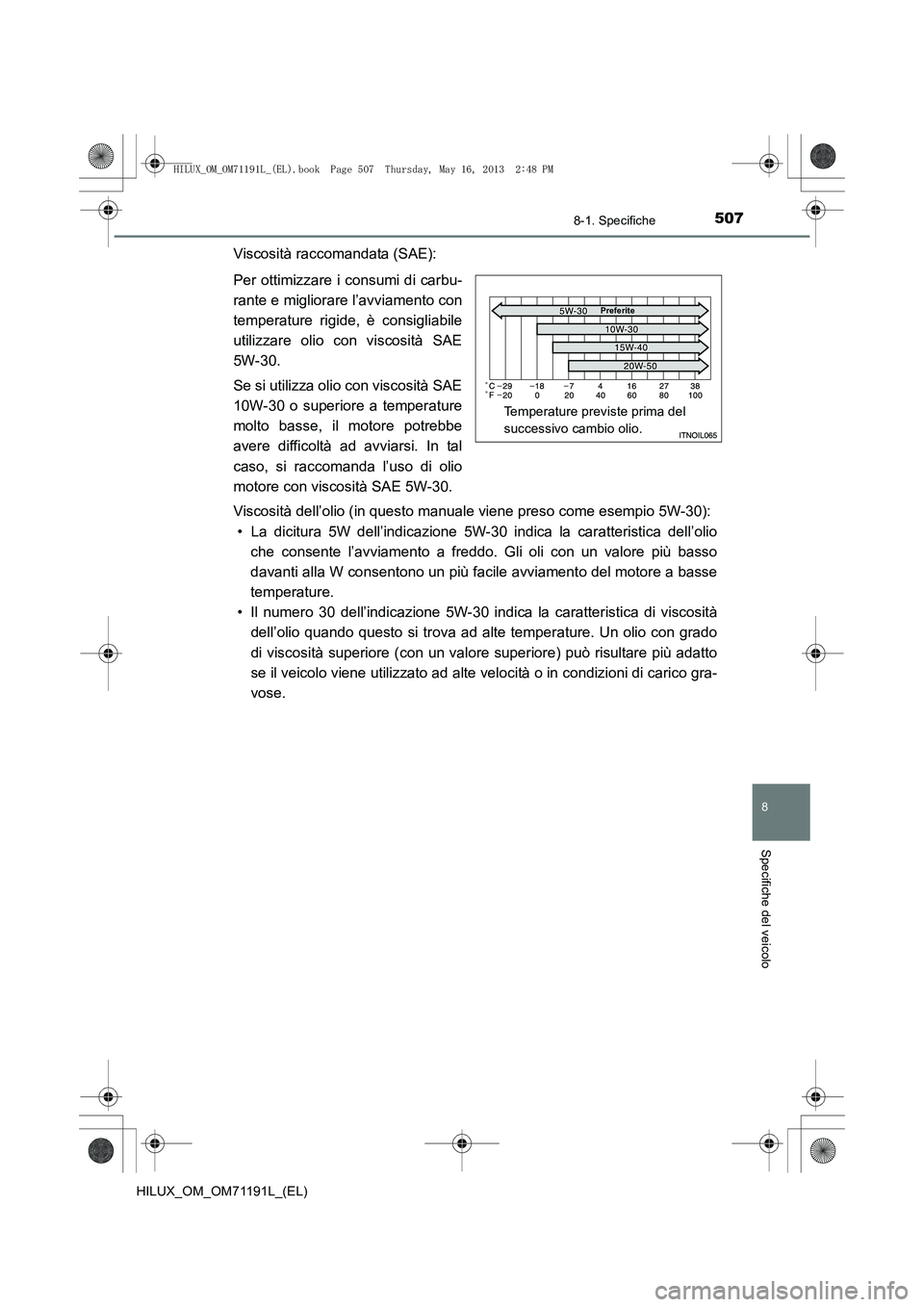

507
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
Viscosità raccomandata (SAE):
Per ottimizzare i consumi di carbu-
rante e migliorare l’avviamento con
temperature rigide, è consigliabile
utilizzare olio con viscosità SAE
5W-30.
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Viscosità dell’olio (in questo manuale viene preso come esempio 5W-30):• La dicitura 5W dell’indicazione 5W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 5W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio.
Preferite
HILUX_OM_OM71191L_(EL).book Page 507 Thursday, May 16, 2013 2:48 PM

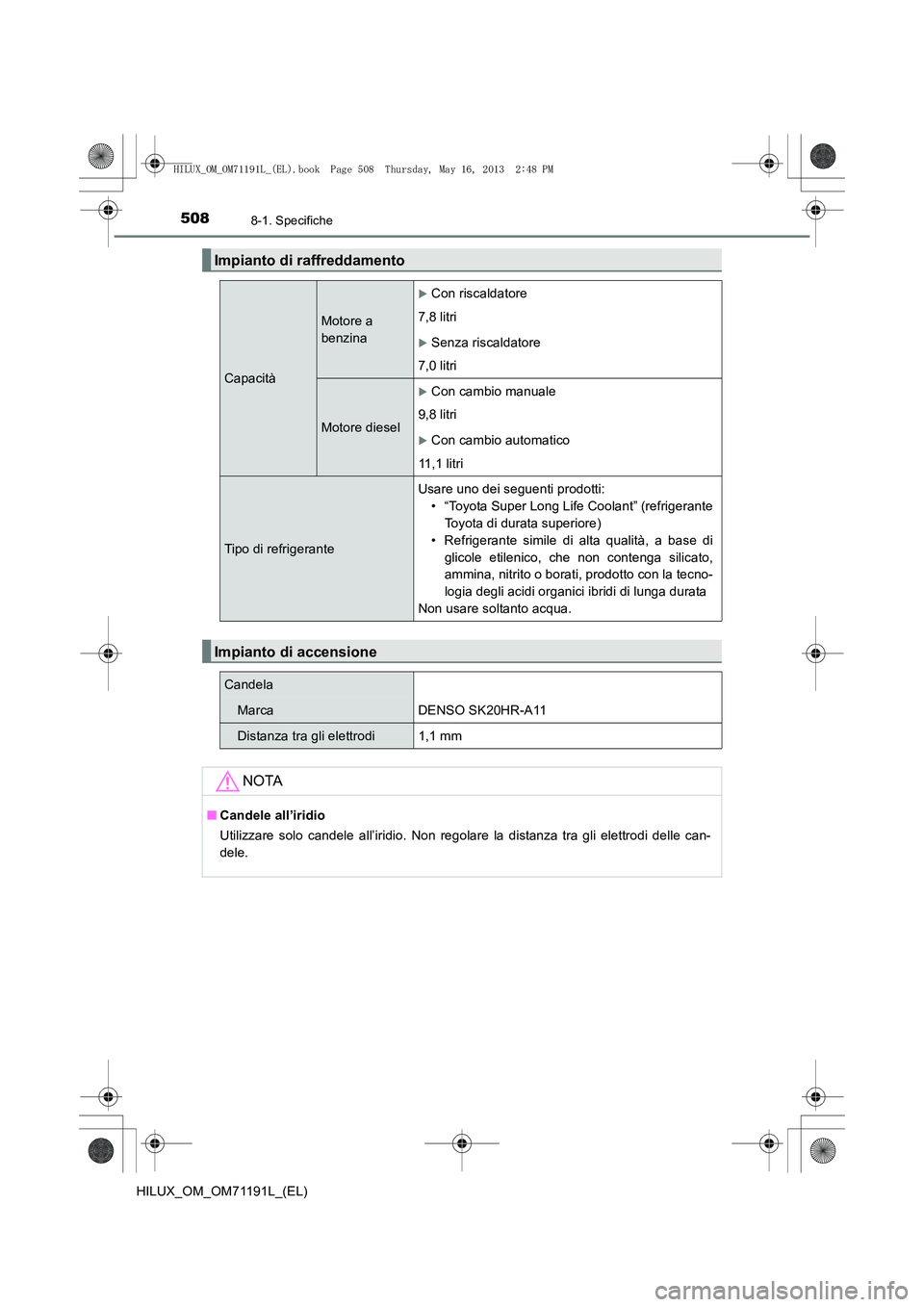

5088-1. Specifiche
HILUX_OM_OM71191L_(EL)
Impianto di raffreddamento
Capacità
Motore a
benzina
XCon riscaldatore
7,8 litri
XSenza riscaldatore
7,0 litri
Motore diesel
XCon cambio manuale
9,8 litri
XCon cambio automatico
11,1 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga silicato,
ammina, nitrito o borati, prodotto con la tecno-
logia degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione
Candela
MarcaDENSO SK20HR-A11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
HILUX_OM_OM71191L_(EL).book Page 508 Thursday, May 16, 2013 2:48 PM

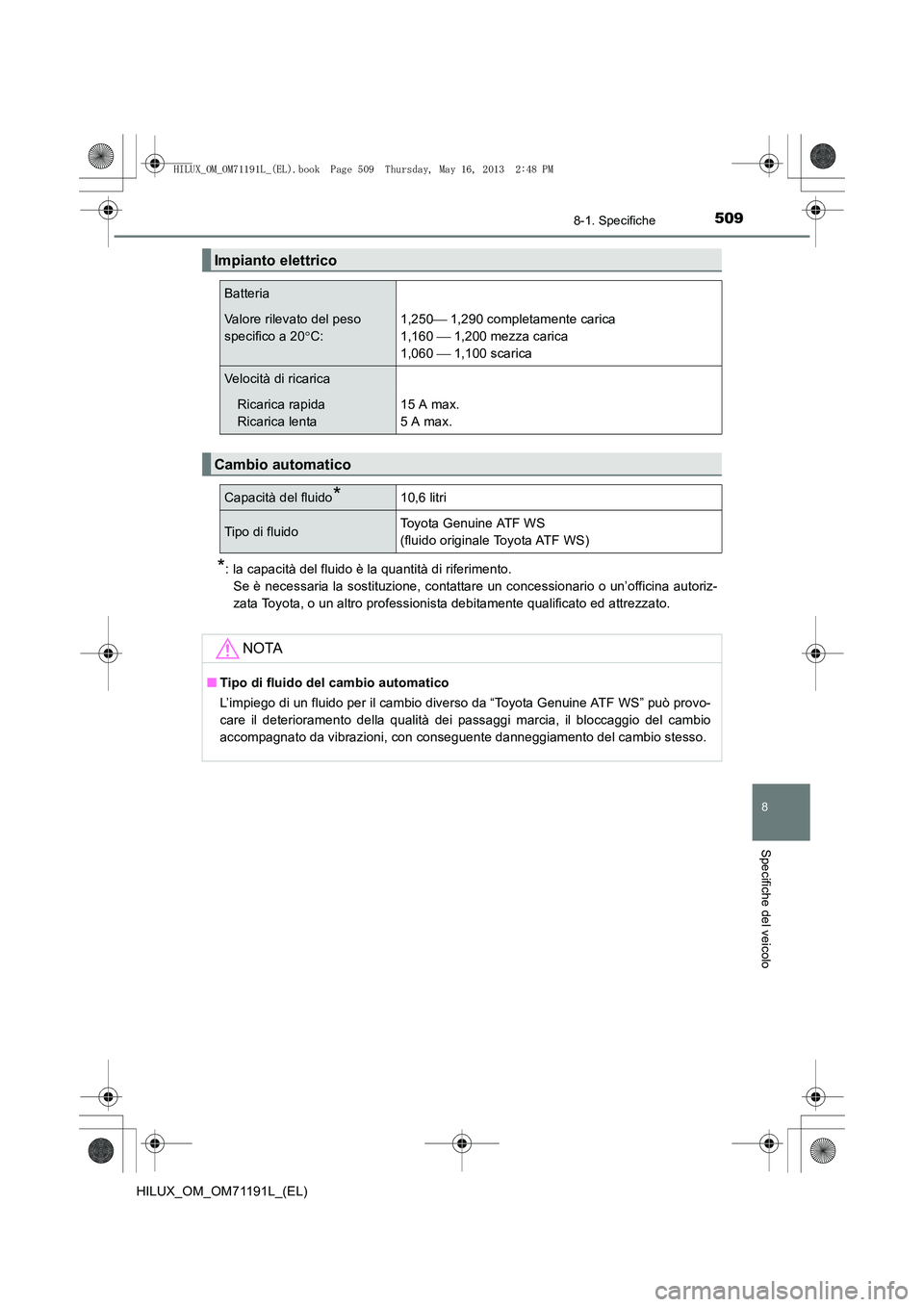

509
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Impianto elettrico
Batteria
Valore rilevato del peso
specifico a 20 °C: 1,250
 1,290 completamente carica
1,160  1,200 mezza carica
1,060  1,100 scarica
Velocità di ricarica
Ricarica rapida
Ricarica lenta 15 A max.
5 A max.
Cambio automatico
Capacità del fluido*10,6 litri
Tipo di fluidoToyota Genuine ATF WS
(fluido originale Toyota ATF WS)
NOTA
■
Tipo di fluido del cambio automatico
L’impiego di un fluido per il cambio diverso da “Toyota Genuine ATF WS” può provo-
care il deterioramento della qualità dei passaggi marcia, il bloccaggio del cambio
accompagnato da vibrazioni, con conseguente danneggiamento del cambio stesso.
HILUX_OM_OM71191L_(EL).book Page 509 Thursday, May 16, 2013 2:48 PM

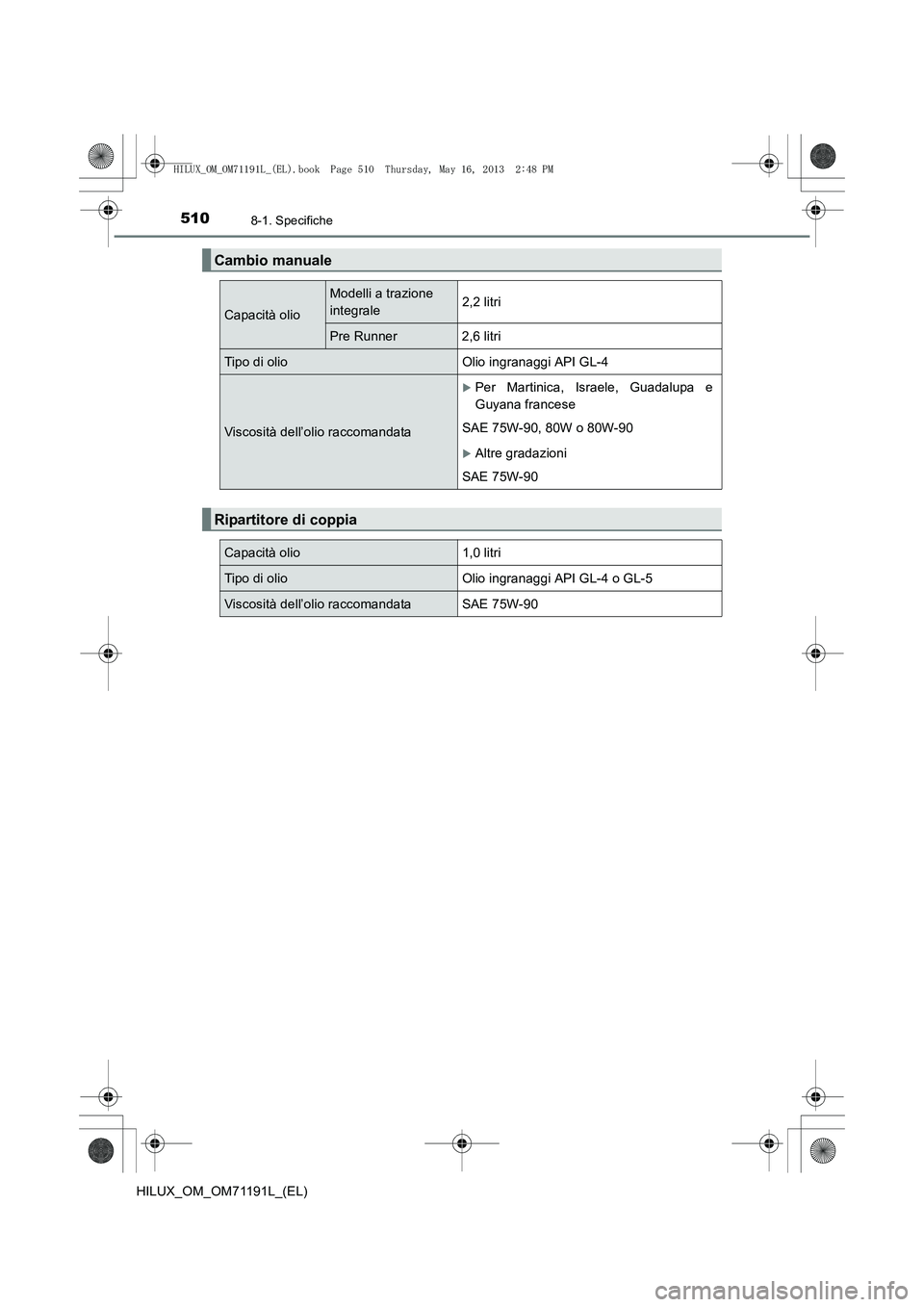

5108-1. Specifiche
HILUX_OM_OM71191L_(EL)
Cambio manuale
Capacità olio
Modelli a trazione
integrale2,2 litri
Pre Runner 2,6 litri
Tipo di olio Olio ingranaggi API GL-4
Viscosità dell’olio raccomandata
XPer Martinica, Israele, Guadalupa e
Guyana francese
SAE 75W-90, 80W o 80W-90
XAltre gradazioni
SAE 75W-90
Ripartitore di coppia
Capacità olio1,0 litri
Tipo di olioOlio ingranaggi API GL-4 o GL-5
Viscosità dell’olio raccomandataSAE 75W-90
HILUX_OM_OM71191L_(EL).book Page 510 Thursday, May 16, 2013 2:48 PM

511
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
*1: fabbricato in Sudafrica*3
*2: fabbricato in Tailandia*3
*3: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello del veicoloin uso”. ( →P. 1 2 )
Differenziale
Capacità
olio
Lato
anterioreSenza A.D.D1,45 litri
Con A.D.D1,65 litri
Lato
posteriore
Con sistema di
bloccaggio del
differenziale
posteriore
2,90 litri
Con LSD3,35 litri
Normale2,45 litri*1
3,35 litri*2
Tipo di olioSenza LSDOlio ingranaggi ipoidi API GL-5
Con LSDOlio ingranaggi ipoidi LSD API GL-5
Viscosità dell’olioSenza A.D.D.
Sopra -18 °C:
SAE90
Sotto -18 °C:
SAE 80W o SAE 80W-90
Con A.D.D.SAE 75W-90
Frizione
Corsa a vuoto del pedale 5  15 mm
Tipo di liquido SAE J1703 o FMVSS Nº 116 DOT 3 o SAE
J1704 o FMVSS Nº 116 DOT 4
HILUX_OM_OM71191L_(EL).book Page 511 Thursday, May 16, 2013
2:48 PM

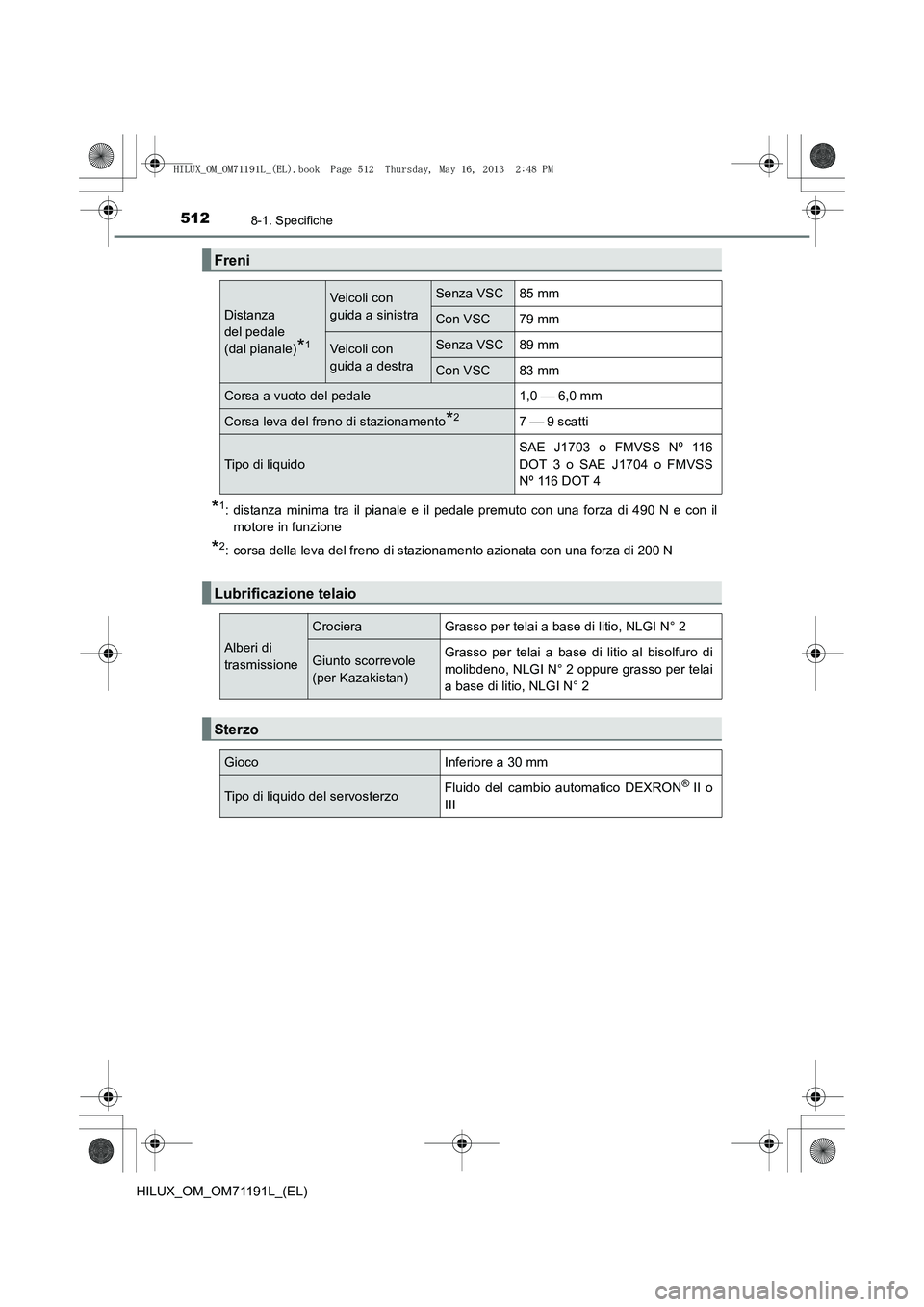

5128-1. Specifiche
HILUX_OM_OM71191L_(EL)
*1: distanza minima tra il pianale e il pedale premuto con una forza di 490 N e con ilmotore in funzione
*2: corsa della leva del freno di stazionamento azionata con una forza di 200 N
Freni
Distanza
del pedale
(dal pianale)
*1
Veicoli con
guida a sinistraSenza VSC85 mm
Con VSC79 mm
Veicoli con
guida a destraSenza VSC89 mm
Con VSC83 mm
Corsa a vuoto del pedale1,0  6,0 mm
Corsa leva del freno di stazionamento*27  9 scatti
Tipo di liquido
SAE J1703 o FMVSS Nº 116
DOT 3 o SAE J1704 o FMVSS
Nº 116 DOT 4
Lubrificazione telaio
Alberi di
trasmissione
CrocieraGrasso per telai a base di litio, NLGI N° 2
Giunto scorrevole
(per Kazakistan)Grasso per telai a base di litio al bisolfuro di
molibdeno, NLGI N° 2 oppure grasso per telai
a base di litio, NLGI N° 2
Sterzo
GiocoInferiore a 30 mm
Tipo di liquido del servosterzoFluido del cambio automatico DEXRON® II o
III
HILUX_OM_OM71191L_(EL).book Page 512 Thursday, May 16, 2013 2:48 PM
