7-2. Azioni da intraprendere in una situazione di emergenza
Se si verifica un problema
HILUX_OM_OM71191L_(EL)

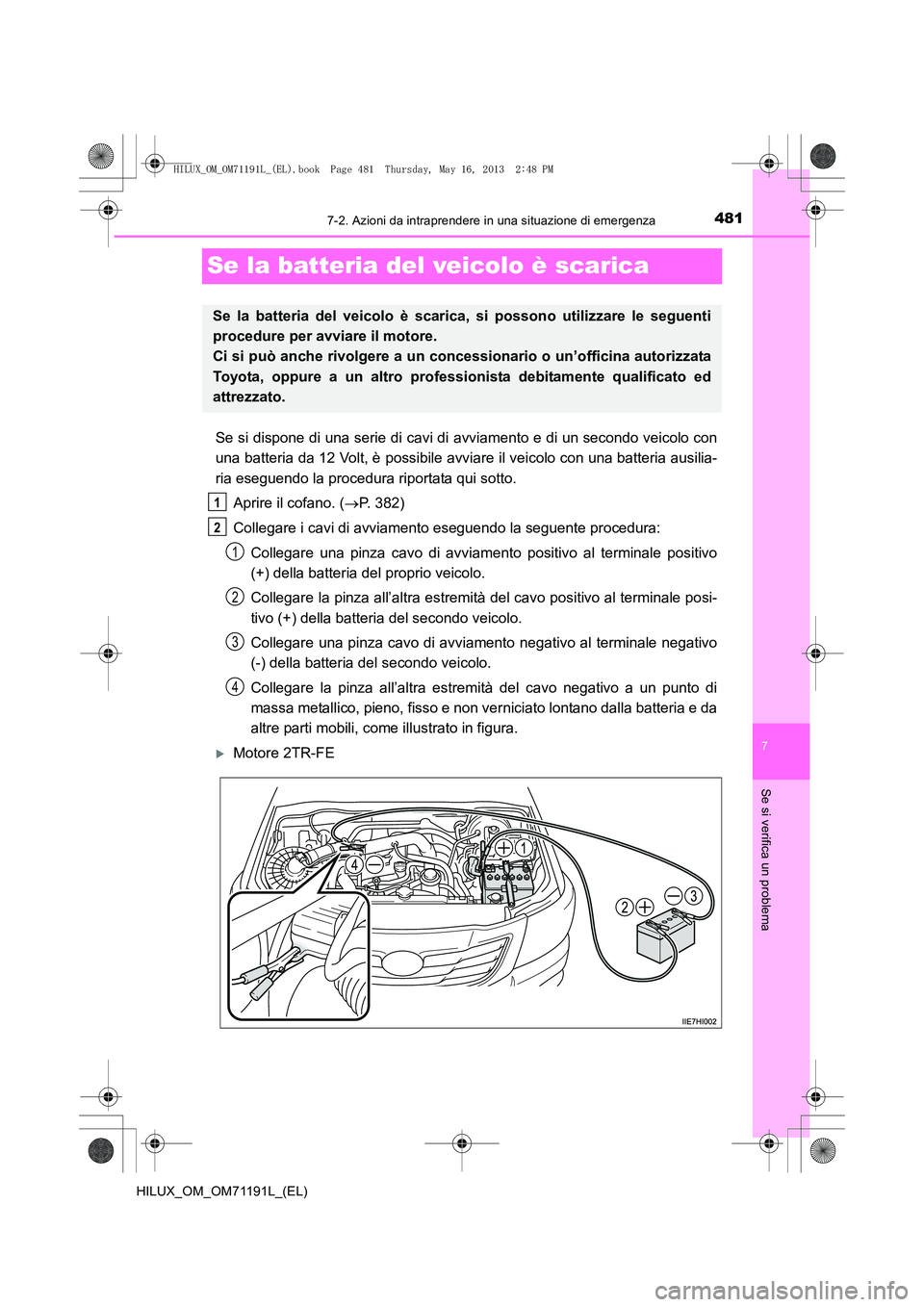

Se la batteria del veicolo è scarica
Se si dispone di una serie di cavi di avviamento e di un secondo veicolo con
una batteria da 12 Volt, è possibile avviare il veicolo con una batteria ausilia-
ria eseguendo la procedura riportata qui sotto.
Aprire il cofano. ( →P. 382)
Collegare i cavi di avviamento eseguendo la seguente procedura:
Collegare una pinza cavo di avviamento positivo al terminale positivo
(+) della batteria del proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale posi-
tivo (+) della batteria del secondo veicolo.
Collegare una pinza cavo di avviamento negativo al terminale negativo
(-) della batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di
massa metallico, pieno, fisso e non verniciato lontano dalla batteria e da
altre parti mobili, come illustrato in figura.
XMotore 2TR-FE
Se la batteria del veicolo è scarica, si possono utilizzare le seguenti
procedure per avviare il motore.
Ci si può anche rivolgere a un concessionario o un’officina autorizzata
Toyota, oppure a un altro professionista debitamente qualificato ed
attrezzato.
1
2
1
2
3
4
HILUX_OM_OM71191L_(EL).book Page 481 Thursday, May 16, 2013 2:48 PM

4827-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71191L_(EL)

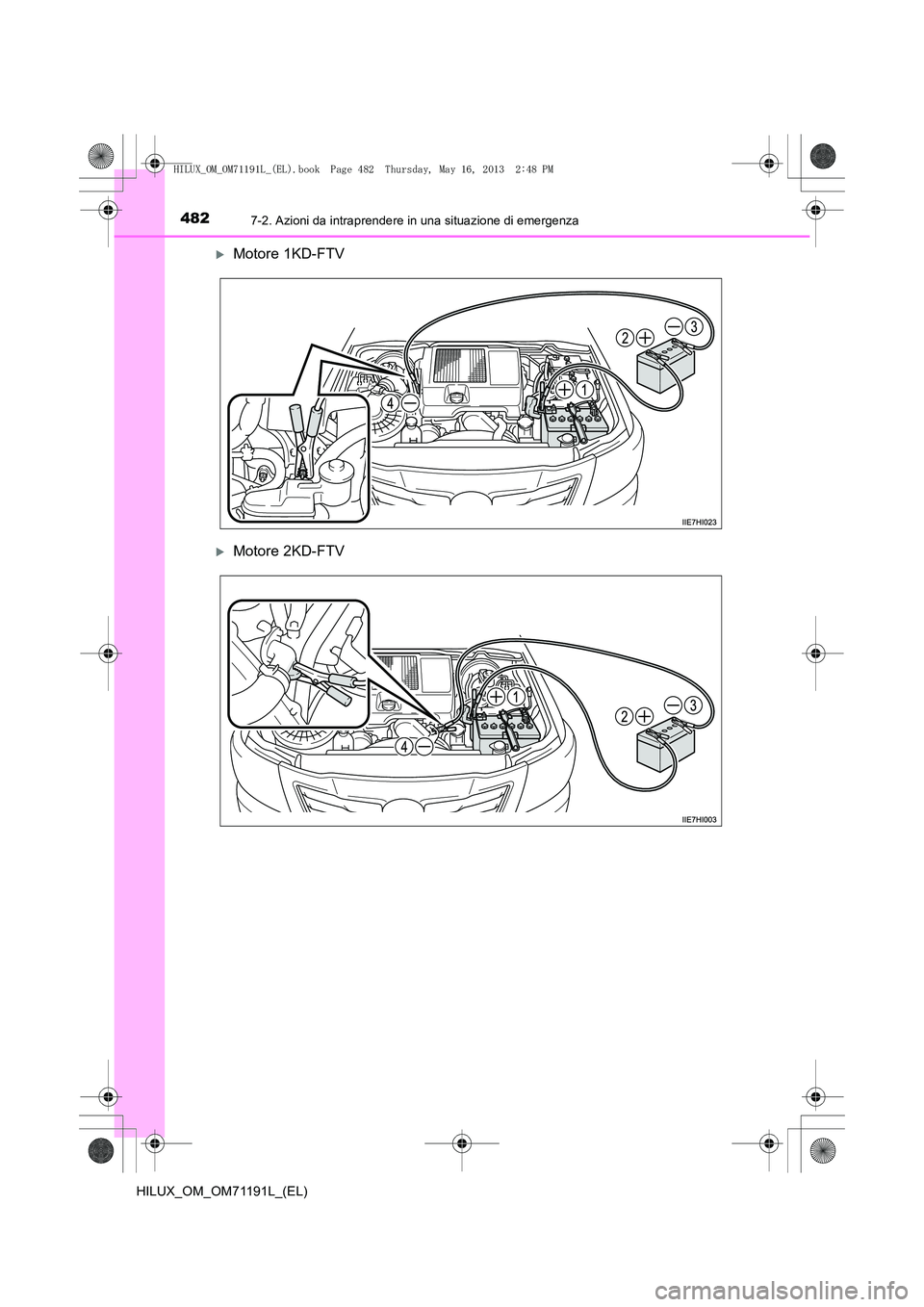

XMotore 1KD-FTV
XMotore 2KD-FTV
HILUX_OM_OM71191L_(EL).book Page 482 Thursday, May 16, 2013 2:48 PM

4837-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
HILUX_OM_OM71191L_(EL)

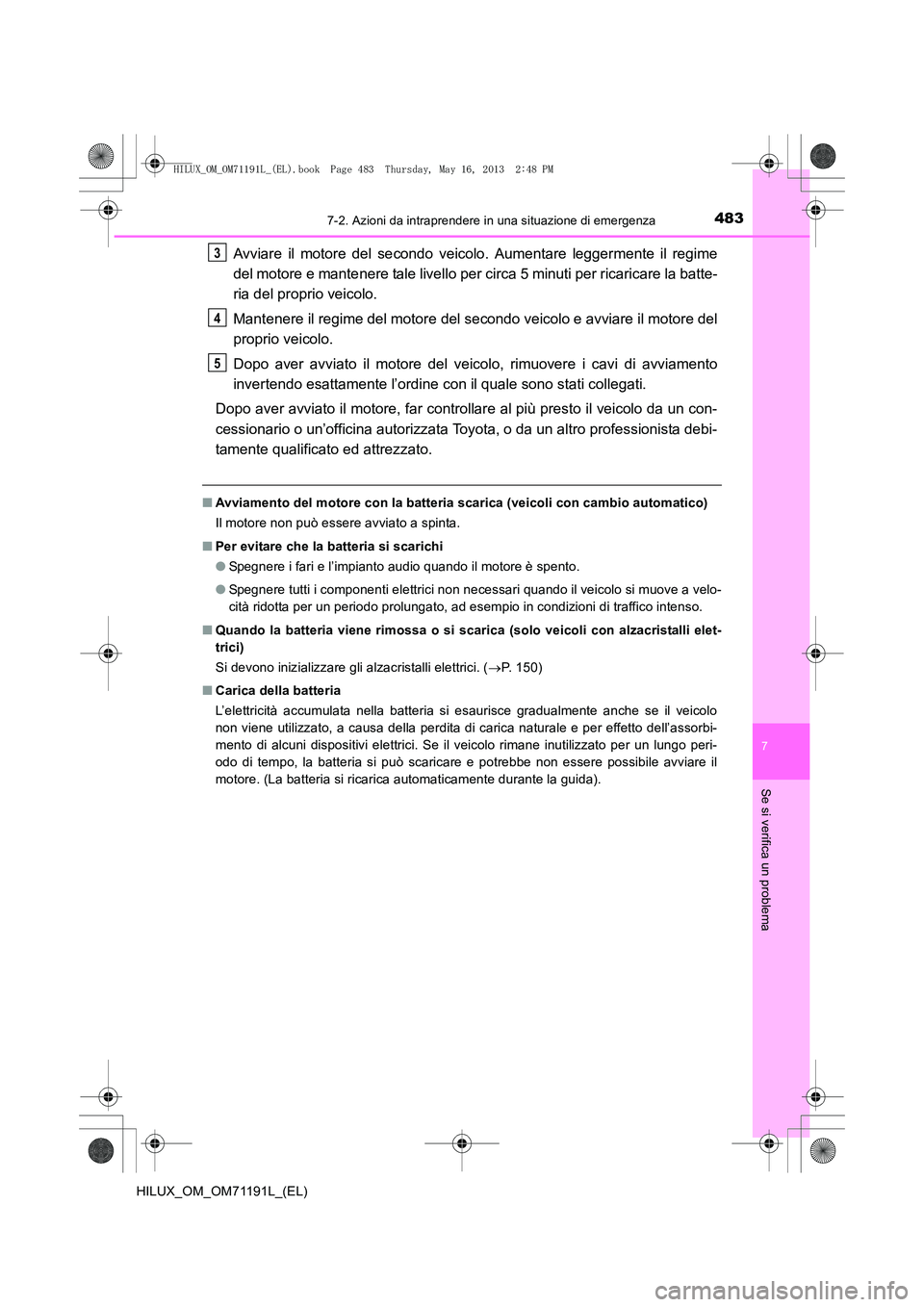

Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenere tale livello per circa 5 minuti per ricaricare la batte-
ria del proprio veicolo.
Mantenere il regime del motore del secondo veicolo e avviare il motore del
proprio veicolo.
Dopo aver avviato il motore del veicolo, rimuovere i cavi di avviamento
invertendo esattamente l’ordine con il quale sono stati collegati.
Dopo aver avviato il motore, far controllare al più presto il veicolo da un con-
cessionario o un’officina autorizzata Toyota, o da un altro professionista debi-
tamente qualificato ed attrezzato.
■ Avviamento del motore con la batteria scarica (veicoli con cambio automatico)
Il motore non può essere avviato a spinta.
■ Per evitare che la batteria si scarichi
●Spegnere i fari e l’impianto audio quando il motore è spento.
● Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a velo-
cità ridotta per un periodo prolungato, ad esempio in condizioni di traffico intenso.
■ Quando la batteria viene rimossa o si scarica (solo veicoli con alzacristalli elet-
trici)
Si devono inizializzare gli alzacristalli elettrici. ( →P. 150)
■ Carica della batteria
L’elettricità accumulata nella batteria si esaurisce gradualmente anche se il veicolo
non viene utilizzato, a causa della perdita di carica naturale e per effetto dell’assorbi-
mento di alcuni dispositivi elettrici. Se il veicolo rimane inutilizzato per un lungo peri-
odo di tempo, la batteria si può scaricare e potrebbe non essere possibile avviare il
motore. (La batteria si ricarica automaticamente durante la guida).
3
4
5
HILUX_OM_OM71191L_(EL).book Page 483 Thursday, May 16, 2013 2:48 PM

4847-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71191L_(EL)

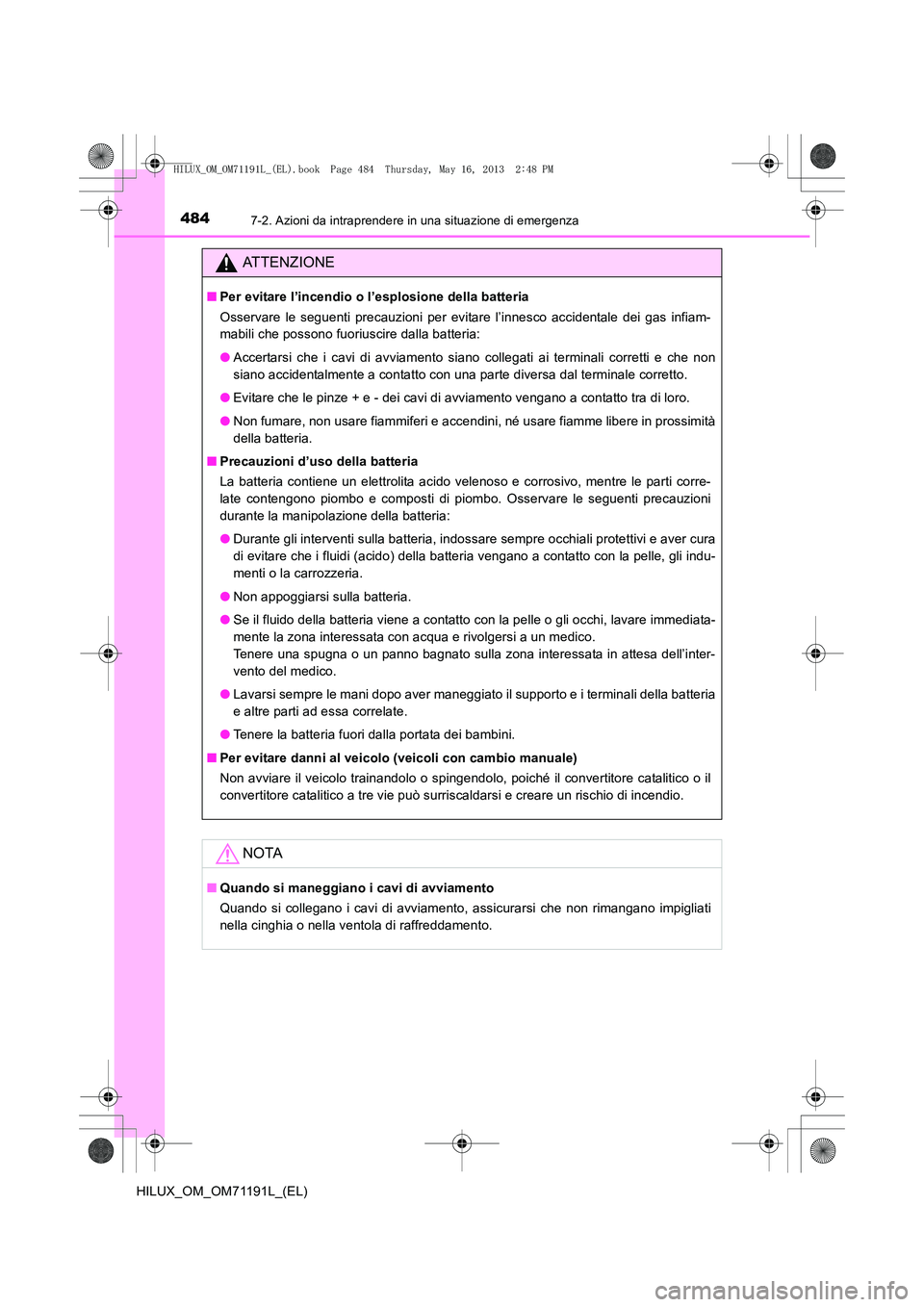

ATTENZIONE
■Per evitare l’incendio o l’esplosione della batteria
Osservare le seguenti precauzioni per evitare l’innesco accidentale dei gas infiam-
mabili che possono fuoriuscire dalla batteria:
●Accertarsi che i cavi di avviamento siano collegati ai terminali corretti e che non
siano accidentalmente a contatto con una parte diversa dal terminale corretto.
● Evitare che le pinze + e - dei cavi di avviamento vengano a contatto tra di loro.
● Non fumare, non usare fiammiferi e accendini, né usare fiamme libere in prossimità
della batteria.
■ Precauzioni d’uso della batteria
La batteria contiene un elettrolita acido velenoso e corrosivo, mentre le parti corre-
late contengono piombo e composti di piombo. Osservare le seguenti precauzioni
durante la manipolazione della batteria:
●Durante gli interventi sulla batteria, indossare sempre occhiali protettivi e aver cura
di evitare che i fluidi (acido) della batteria vengano a contatto con la pelle, gli indu-
menti o la carrozzeria.
● Non appoggiarsi sulla batteria.
● Se il fluido della batteria viene a contatto con la pelle o gli occhi, lavare immediata-
mente la zona interessata con acqua e rivolgersi a un medico.
Tenere una spugna o un panno bagnato sulla zona interessata in attesa dell’inter-
vento del medico.
● Lavarsi sempre le mani dopo aver maneggiato il supporto e i terminali della batteria
e altre parti ad essa correlate.
● Tenere la batteria fuori dalla portata dei bambini.
■ Per evitare danni al veicolo (veicoli con cambio manuale)
Non avviare il veicolo trainandolo o spingendolo, poiché il convertitore catalitico o il
convertitore catalitico a tre vie può surriscaldarsi e creare un rischio di incendio.
NOTA
■Quando si maneggiano i cavi di avviamento
Quando si collegano i cavi di avviamento, assicurarsi che non rimangano impigliati
nella cinghia o nella ventola di raffreddamento.
HILUX_OM_OM71191L_(EL).book Page 484 Thursday, May 16, 2013 2:48 PM

485
7
7-2. Azioni da intraprendere in una situazione di emergenza
Se si verifica un problema
HILUX_OM_OM71191L_(EL)

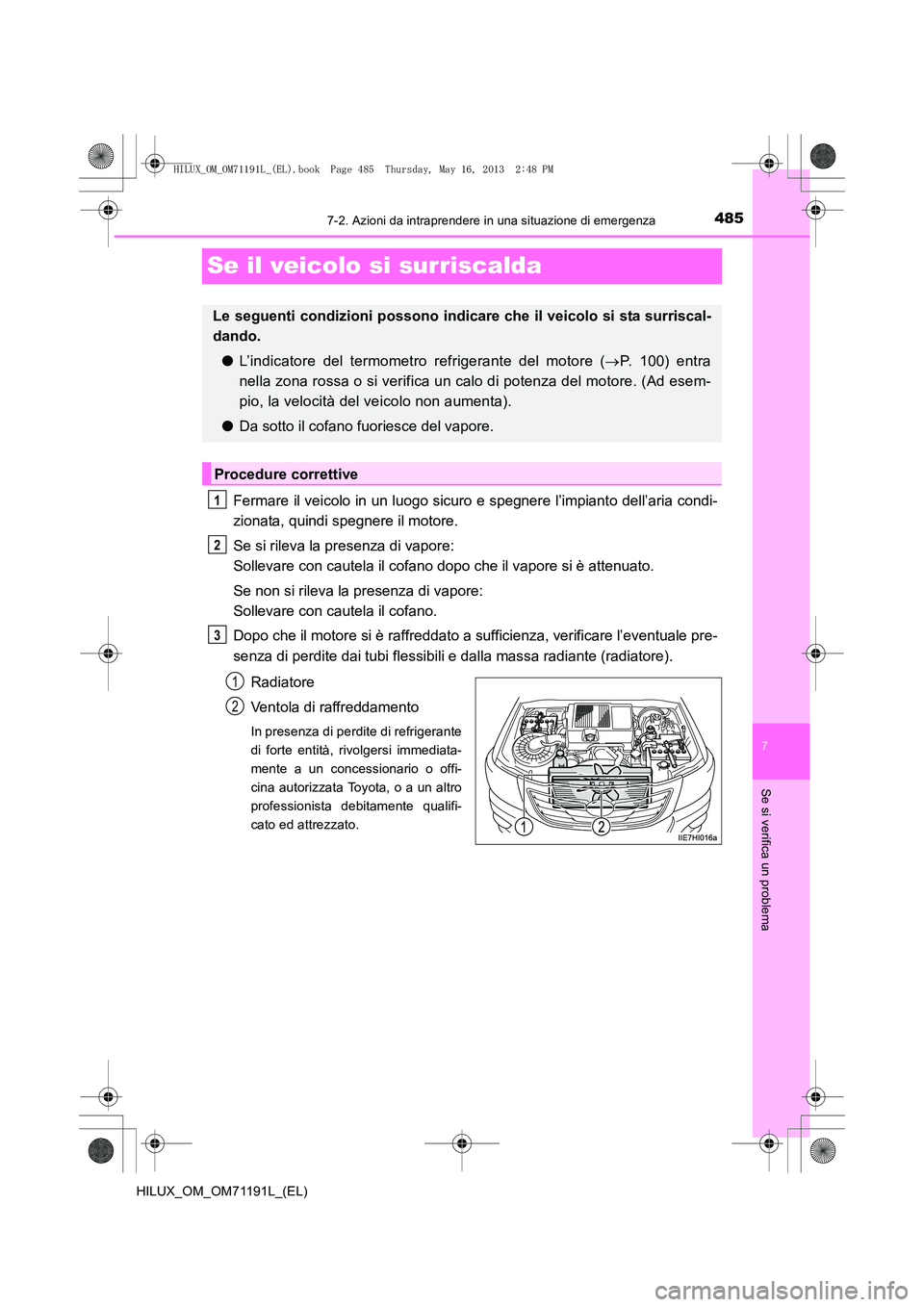

Se il veicolo si surriscalda
Fermare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria condi-
zionata, quindi spegnere il motore.
Se si rileva la presenza di vapore:
Sollevare con cautela il cofano dopo che il vapore si è attenuato.
Se non si rileva la presenza di vapore:
Sollevare con cautela il cofano.
Dopo che il motore si è raffreddato a sufficienza, verificare l’eventuale pre-
senza di perdite dai tubi flessibili e dalla massa radiante (radiatore).
Radiatore
Ventola di raffreddamento
In presenza di perdite di refrigerante
di forte entità, rivolgersi immediata-
mente a un concessionario o offi-
cina autorizzata Toyota, o a un altro
professionista debitamente qualifi-
cato ed attrezzato.
Le seguenti condizioni possono indicare che il veicolo si sta surriscal-
dando.● L’indicatore del termometro refrigerante del motore ( →P. 100) entra
nella zona rossa o si verifica un calo di potenza del motore. (Ad esem-
pio, la velocità del veicolo non aumenta).
● Da sotto il cofano fuoriesce del vapore.
Procedure correttive
1
2
3
1
2
HILUX_OM_OM71191L_(EL).book Page 485 Thursday, May 16, 2013 2:48 PM

4867-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71191L_(EL)
Il livello del refrigerante è corretto se è compreso tra la linea superiore e
quella inferiore sul serbatoio.Serbatoio
Linea superiore
Linea inferiore
Tappo del radiatore (se in dotazione)
Rabboccare il refrigerante del motore, se necessario.
In caso di emergenza, se non è disponibile refrigerante del motore, è possibile uti-
lizzare acqua. ( →P. 508)
4
1
2
3
4
XMotore a benzinaXMotore diesel
5
XMotore a benzinaXMotore diesel
HILUX_OM_OM71191L_(EL).book Page 486 Thursday, May 16, 2013 2:48 PM

4877-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
HILUX_OM_OM71191L_(EL)

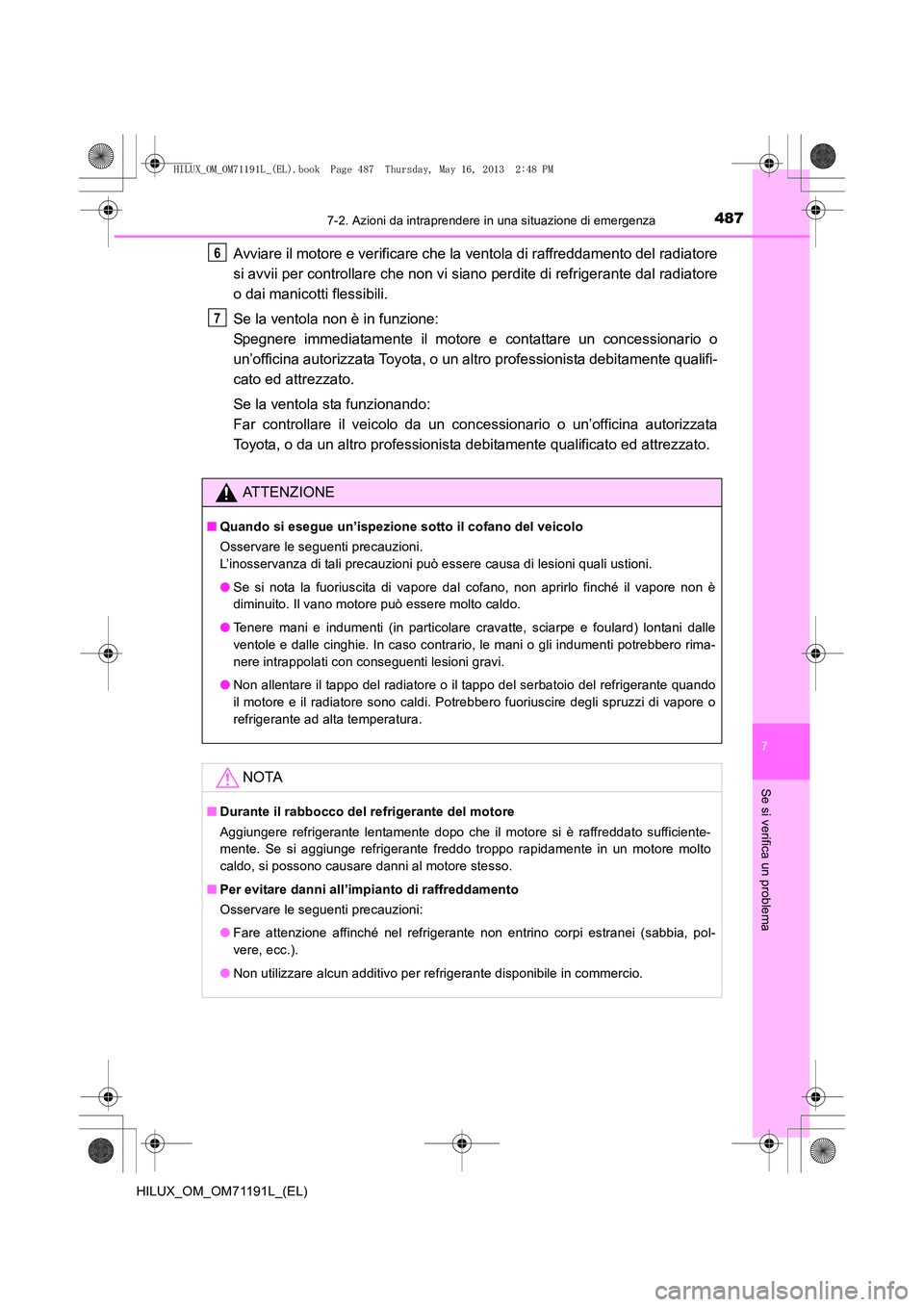

Avviare il motore e verificare che la ventola di raffreddamento del radiatore
si avvii per controllare che non vi siano perdite di refrigerante dal radiatore
o dai manicotti flessibili.
Se la ventola non è in funzione:
Spegnere immediatamente il motore e contattare un concessionario o
un’officina autorizzata Toyota, o un altro professionista debitamente qualifi-
cato ed attrezzato.
Se la ventola sta funzionando:
Far controllare il veicolo da un concessionario o un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrezzato.
ATTENZIONE
■ Quando si esegue un’ispezione sotto il cofano del veicolo
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni quali ustioni.
●Se si nota la fuoriuscita di vapore dal cofano, non aprirlo finché il vapore non è
diminuito. Il vano motore può essere molto caldo.
● Tenere mani e indumenti (in particolare cravatte, sciarpe e foulard) lontani dalle
ventole e dalle cinghie. In caso contrario, le mani o gli indumenti potrebbero rima-
nere intrappolati con conseguenti lesioni gravi.
● Non allentare il tappo del radiatore o il tappo del serbatoio del refrigerante quando
il motore e il radiatore sono caldi. Potrebbero fuoriuscire degli spruzzi di vapore o
refrigerante ad alta temperatura.
NOTA
■Durante il rabbocco del refrigerante del motore
Aggiungere refrigerante lentamente dopo che il motore si è raffreddato sufficiente-
mente. Se si aggiunge refrigerante freddo troppo rapidamente in un motore molto
caldo, si possono causare danni al motore stesso.
■ Per evitare danni all’impianto di raffreddamento
Osservare le seguenti precauzioni:
●Fare attenzione affinché nel refrigerante non entrino corpi estranei (sabbia, pol-
vere, ecc.).
● Non utilizzare alcun additivo per refrigerante disponibile in commercio.
6
7
HILUX_OM_OM71191L_(EL).book Page 487 Thursday, May 16, 2013 2:48 PM

4887-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71191L_(EL)

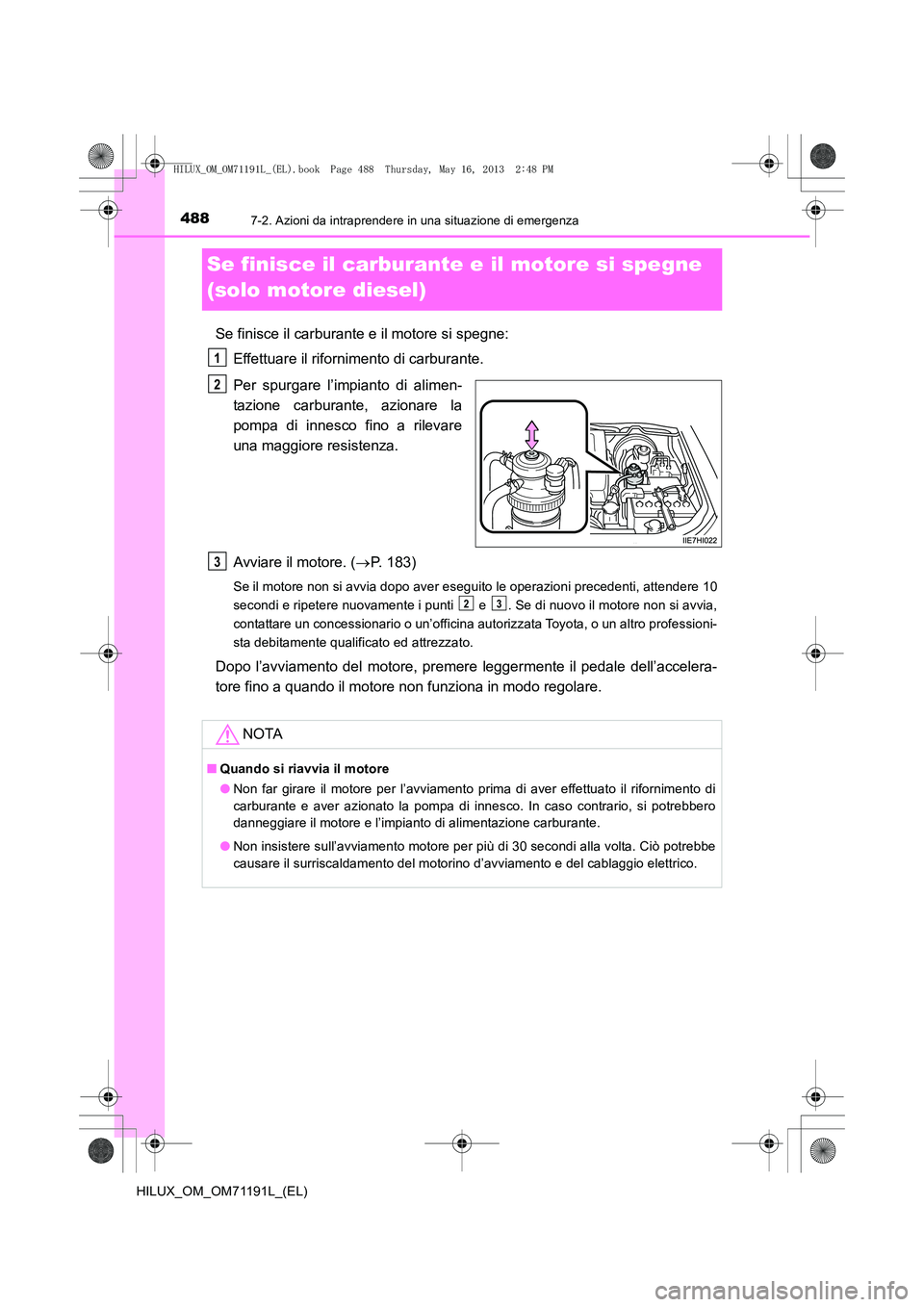

Se finisce il carburante e il motore si spegne
(solo motore diesel)
Se finisce il carburante e il motore si spegne:Effettuare il rifornimento di carburante.
Per spurgare l’impianto di alimen-
tazione carburante, azionare la
pompa di innesco fino a rilevare
una maggiore resistenza.
Avviare il motore. ( →P. 183)
Se il motore non si avvia dopo aver eseguito le operazioni precedenti, attendere 10
secondi e ripetere nuovamente i punti e . Se di nuovo il motore non si avvia,
contattare un concessionario o un’officina autorizzata Toyota, o un altro professioni-
sta debitamente qualificato ed attrezzato.
Dopo l’avviamento del motore, premer e leggermente il pedale dell’accelera-
tore fino a quando il motore non funziona in modo regolare.
1
2
NOTA
■ Quando si riavvia il motore
●Non far girare il motore per l’avviamento prima di aver effettuato il rifornimento di
carburante e aver azionato la pompa di innesco. In caso contrario, si potrebbero
danneggiare il motore e l’impianto di alimentazione carburante.
● Non insistere sull’avviamento motore per più di 30 secondi alla volta. Ciò potrebbe
causare il surriscaldamento del motorino d’avviamento e del cablaggio elettrico.
3
