2014 TOYOTA HILUX Manuale duso (in Italian)

497
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)

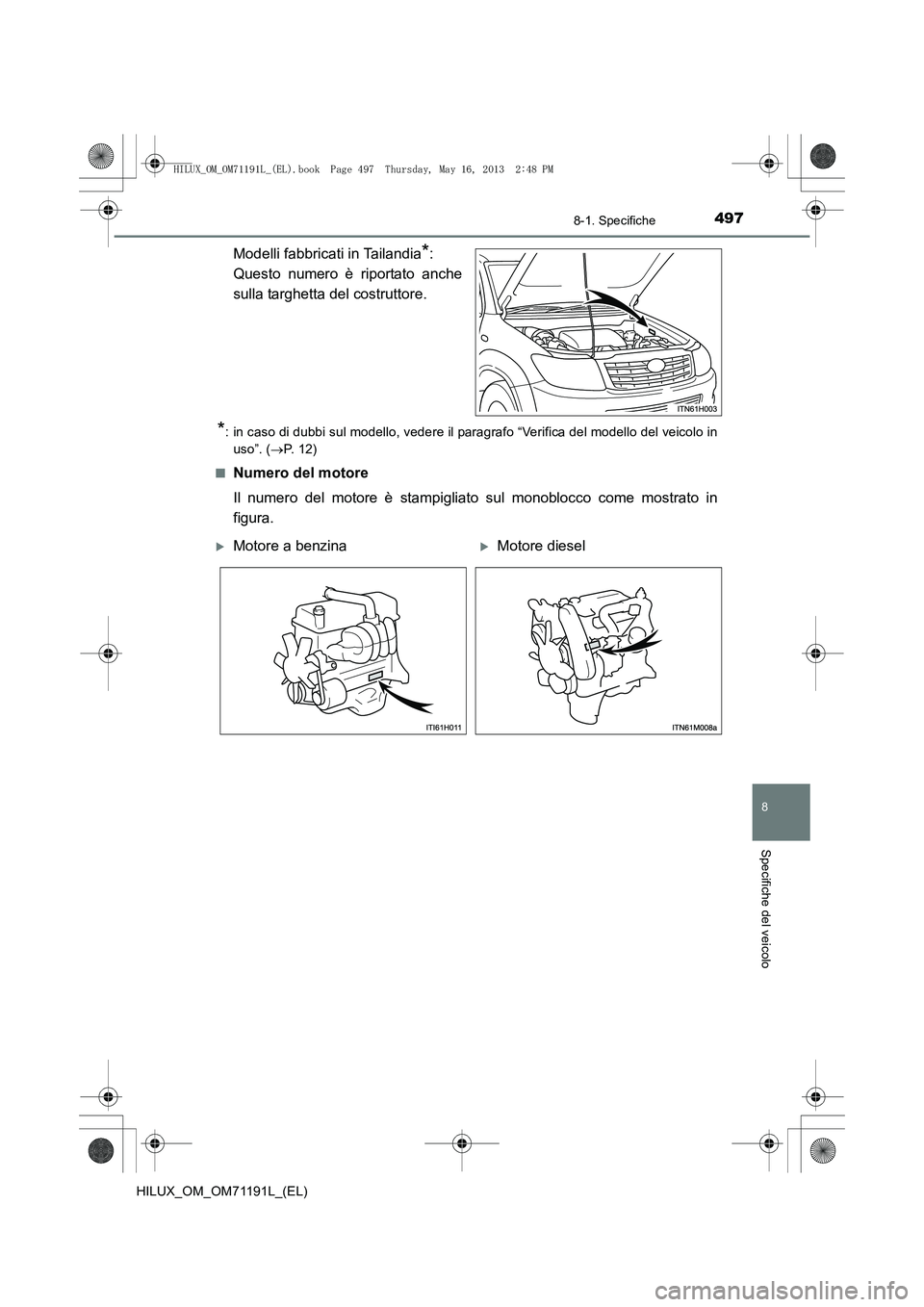

Modelli fabbricati in Tailandia*:
Questo numero è riportato anche
sulla targhetta del costruttore.
*: in caso di dubbi sul modello, vedere il paragrafo “Verifica del modello del veicolo in uso”. ( →P. 12)
■
Numero del motore
Il numero del motore è stampigliato sul monoblocco come mostrato in
figura.
XMotore a benzinaXMotore diesel
HILUX_OM_OM71191L_(EL).book Page 497 Thursday, May 16, 2013 2:48 PM

4988-1. Specifiche
HILUX_OM_OM71191L_(EL)
XMotore 2TR-FE
XMotore 1KD-FTV
XMotore 2KD-FTV
Motore
Modello2TR-FE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa95,0 × 95,0 mm
Cilindrata2694 cm3
Gioco valvole (motore freddo)Regolazione automatica
Tensione cinghia di trasmissioneRegolazione automatica
Modello1KD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel
(con turbocompressore)
Alesaggio e corsa96,0 × 103,0 mm
Cilindrata2982 cm3
Gioco valvole (motore freddo)Aspirazione: 0,20  0,30 mm
Scarico: 0,35  0,45 mm
Tensione cinghia di trasmissioneRegolazione automatica
Modello2KD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel
(con turbocompressore)
Alesaggio e corsa92,0 × 93,8 mm
Cilindrata2494 cm3
Gioco valvole (motore freddo)Aspirazione: 0,20  0,30 mm
Scarico: 0,35  0,45 mm
Tensione cinghia di trasmissioneRegolazione automatica
HILUX_OM_OM71191L_(EL).book Page 498 Thursday, May 16, 2013 2:48 PM

499
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
XMotore a benzina
XMotore diesel

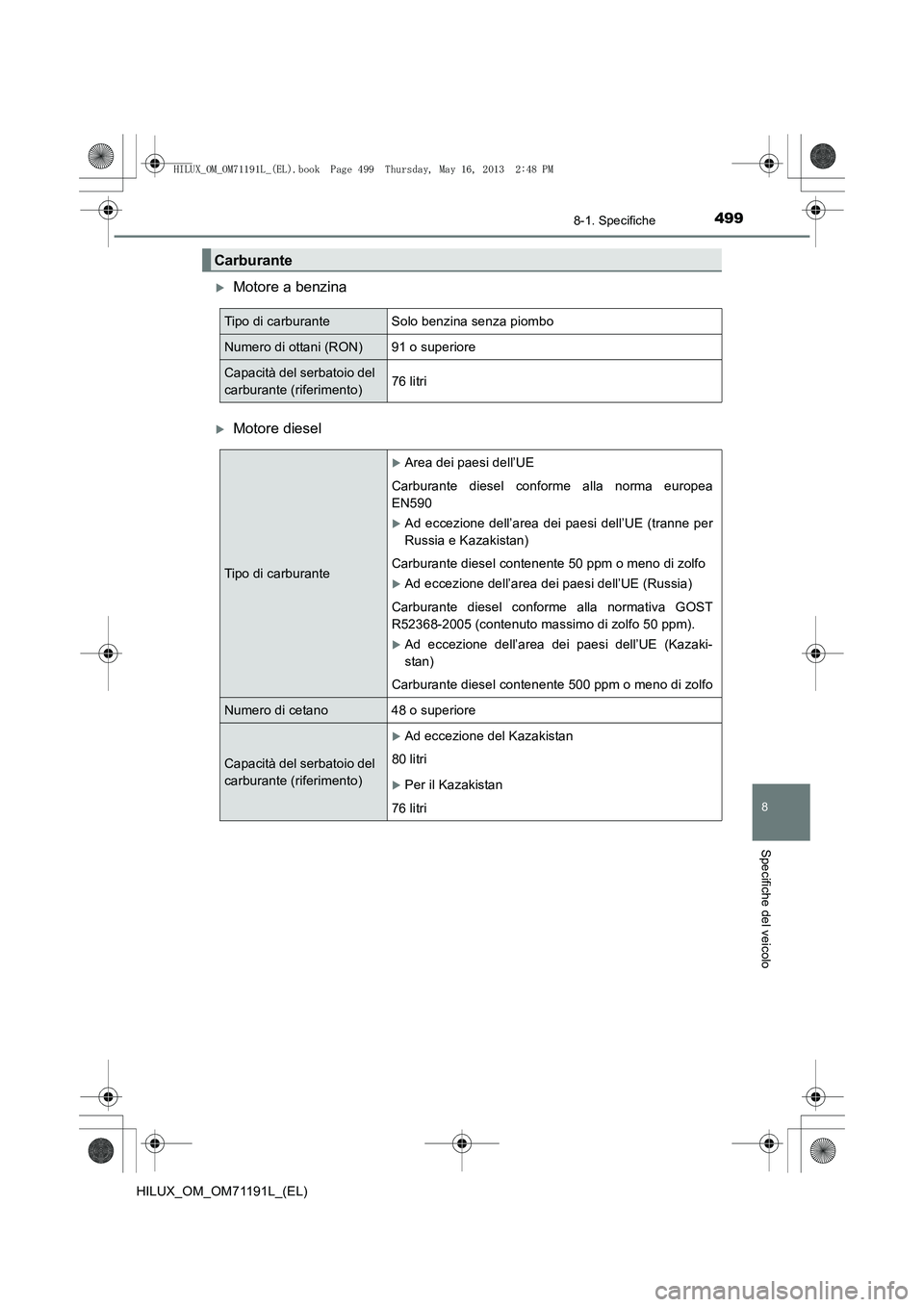

Carburante
Tipo di carburante Solo benzina senza piombo
Numero di ottani (RON) 91 o superiore
Capacità del serbatoio del
carburante (riferimento)76 litri
Tipo di carburante
XArea dei paesi dell’UE
Carburante diesel conforme alla norma europea
EN590
XAd eccezione dell’area dei paesi dell’UE (tranne per
Russia e Kazakistan)
Carburante diesel contenente 50 ppm o meno di zolfo
XAd eccezione dell’area dei paesi dell’UE (Russia)
Carburante diesel conforme alla normativa GOST
R52368-2005 (contenuto massimo di zolfo 50 ppm).
XAd eccezione dell’area dei paesi dell’UE (Kazaki-
stan)
Carburante diesel contenente 500 ppm o meno di zolfo
Numero di cetano 48 o superiore
Capacità del serbatoio del
carburante (riferimento)
XAd eccezione del Kazakistan
80 litri
XPer il Kazakistan
76 litri
HILUX_OM_OM71191L_(EL).book Page 499 Thursday, May 16, 2013 2:48 PM

5008-1. Specifiche
HILUX_OM_OM71191L_(EL)
XMotore a benzina
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore originale
Toyota) o un olio equivalente omologato da Toyota per soddisfare i requisiti
di gradazione e viscosità sotto riportati.
Gradazione dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving” oppure ILSAC multigrado
15W-40 e 20W-50:
Olio motore grado API SL, SM o SN multigrado
Viscosità raccomandata (SAE):
Se si utilizza olio motore con visco-
sità SAE 10W-30 o superiore a
temperature molto basse, il motore
potrebbe avere difficoltà ad
avviarsi. In tal caso, si raccomanda
l’uso di olio con viscosità SAE 5W-
30 o di olio motore con una minore
viscosità.
Impianto di lubrificazione
Capacità olio
(Scarico e riempimento  riferimento
*)
Con filtro
Senza filtro5,6 litri
5,3 litri
Temperature previste prima del
successivo cambio olio.
HILUX_OM_OM71191L_(EL).book Page 500 Thursday, May 16, 2013 2:48 PM

501
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)

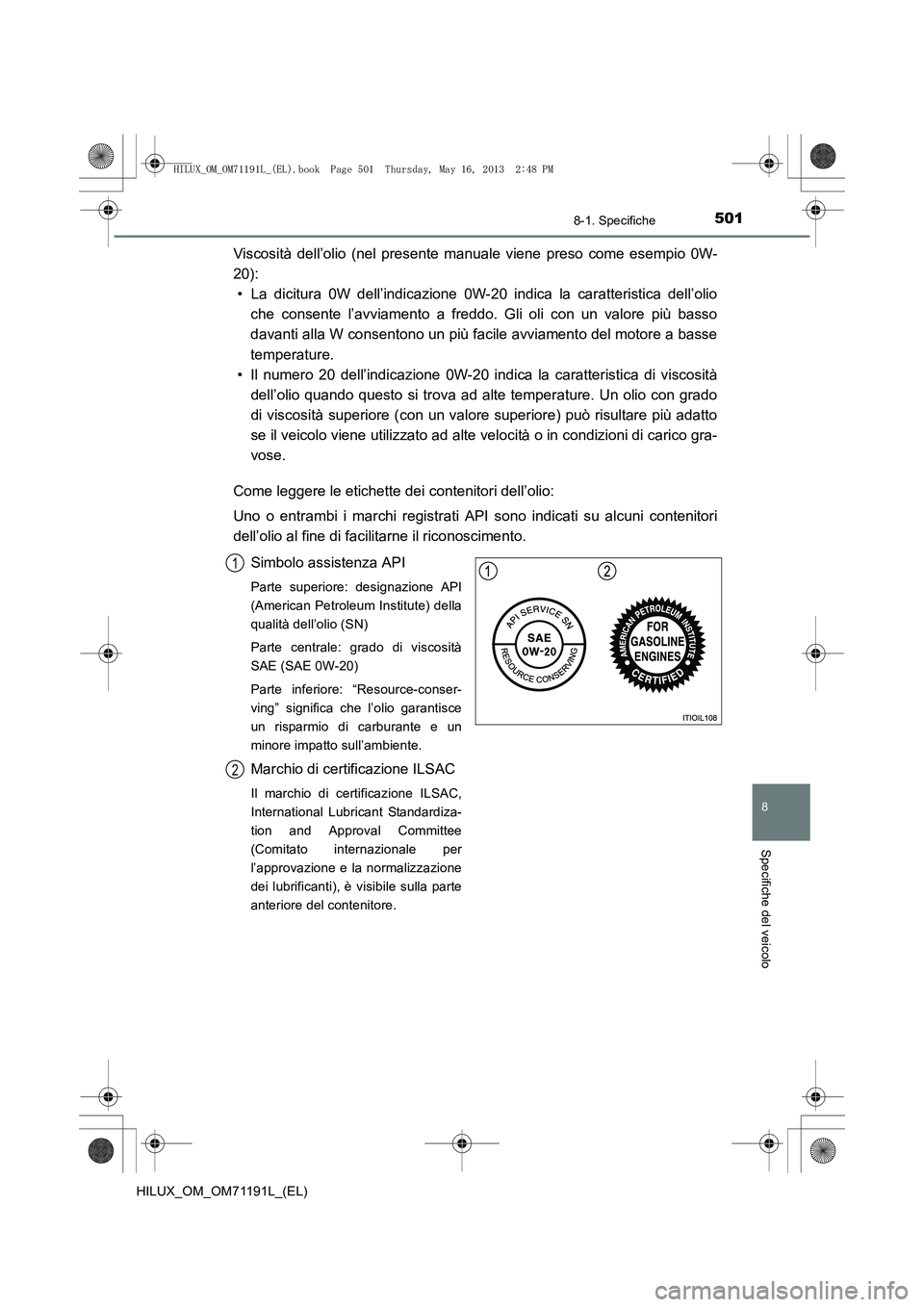

Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
20):• La dicitura 0W dell’indicazione 0W-20 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 20 dell’indicazione 0W-20 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento. Simbolo assistenza API
Parte superiore: designazione API
(American Petroleum Institute) della
qualità dell’olio (SN)
Parte centrale: grado di viscosità
SAE (SAE 0W-20)
Parte inferiore: “Resource-conser-
ving” significa che l’olio garantisce
un risparmio di carburante e un
minore impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC,
International Lubricant Standardiza-
tion and Approval Committee
(Comitato internazionale per
l’approvazione e la normalizzazione
dei lubrificanti), è visibile sulla parte
anteriore del contenitore.
1
2
HILUX_OM_OM71191L_(EL).book Page 501 Thursday, May 16, 2013 2:48 PM

5028-1. Specifiche
HILUX_OM_OM71191L_(EL)

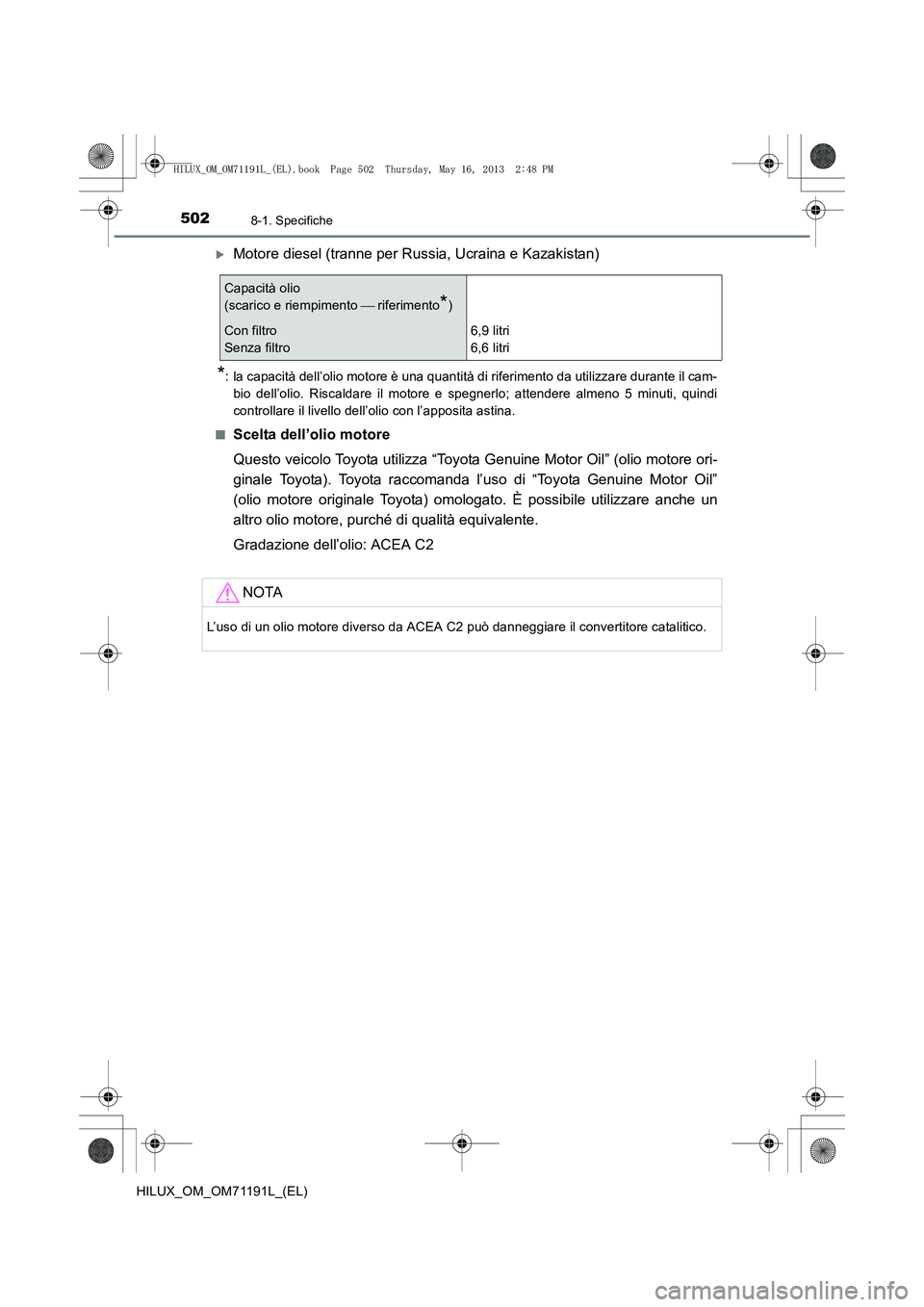

XMotore diesel (tranne per Russia, Ucraina e Kazakistan)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA C2
Capacità olio
(scarico e riempimento  riferimento
*)
Con filtro
Senza filtro 6,9 litri
6,6 litri
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore catalitico.
HILUX_OM_OM71191L_(EL).book Page 502 Thursday, May 16, 2013
2:48 PM

503
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)

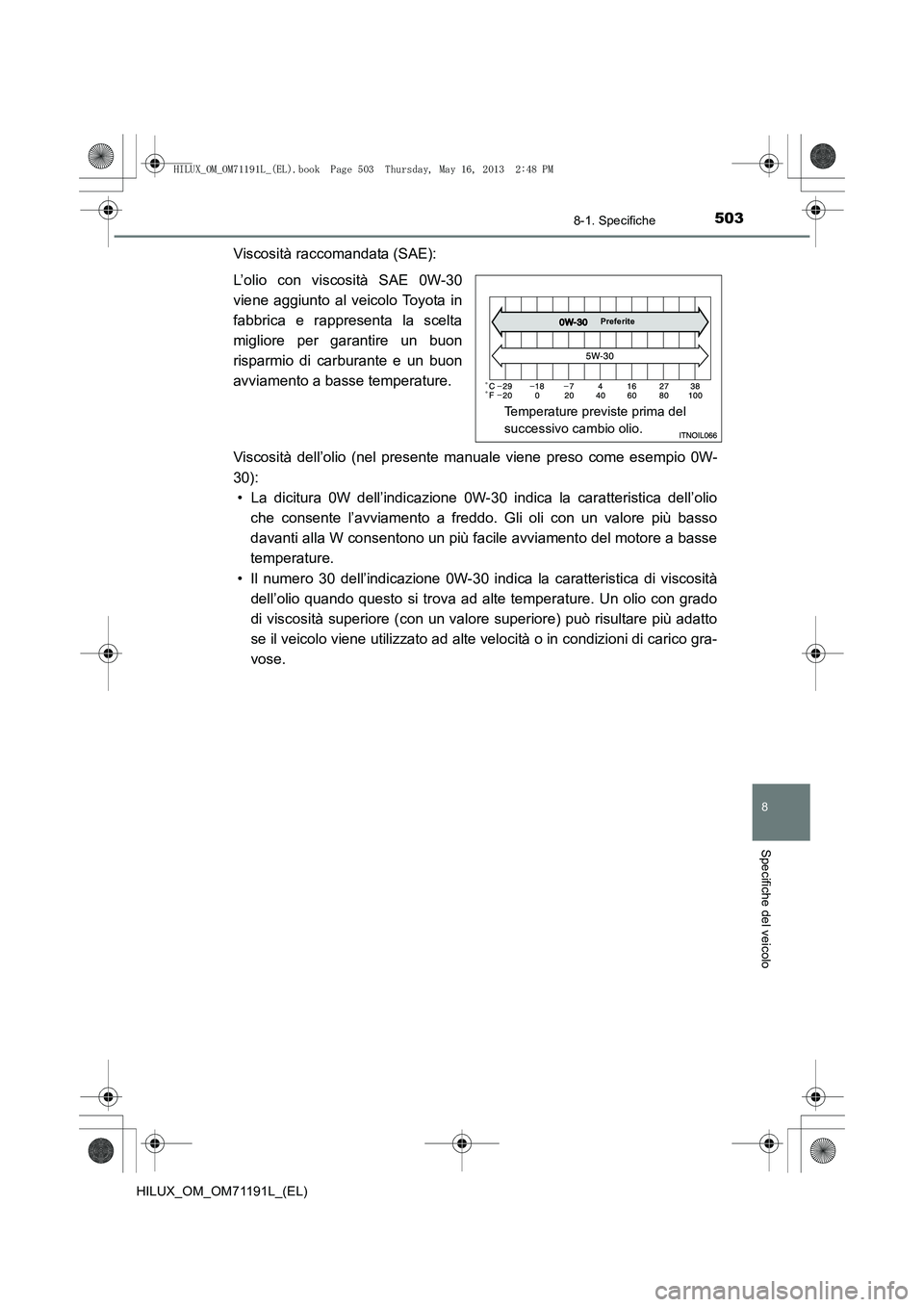

Viscosità raccomandata (SAE):
L’olio con viscosità SAE 0W-30
viene aggiunto al veicolo Toyota in
fabbrica e rappresenta la scelta
migliore per garantire un buon
risparmio di carburante e un buon
avviamento a basse temperature.
Viscosità dell’olio (nel presente manuale viene preso come esempio 0W-
30):• La dicitura 0W dell’indicazione 0W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 0W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del
successivo cambio olio.
Preferite
HILUX_OM_OM71191L_(EL).book Page 503 Thursday, May 16, 2013 2:48 PM

5048-1. Specifiche
HILUX_OM_OM71191L_(EL)
XMotore diesel (per Russia e Ucraina)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA B1, API CF-4 o CF
Capacità olio
(scarico e riempimento  riferimento
*)
Con filtro
Senza filtro 6,9 litri
6,6 litri
