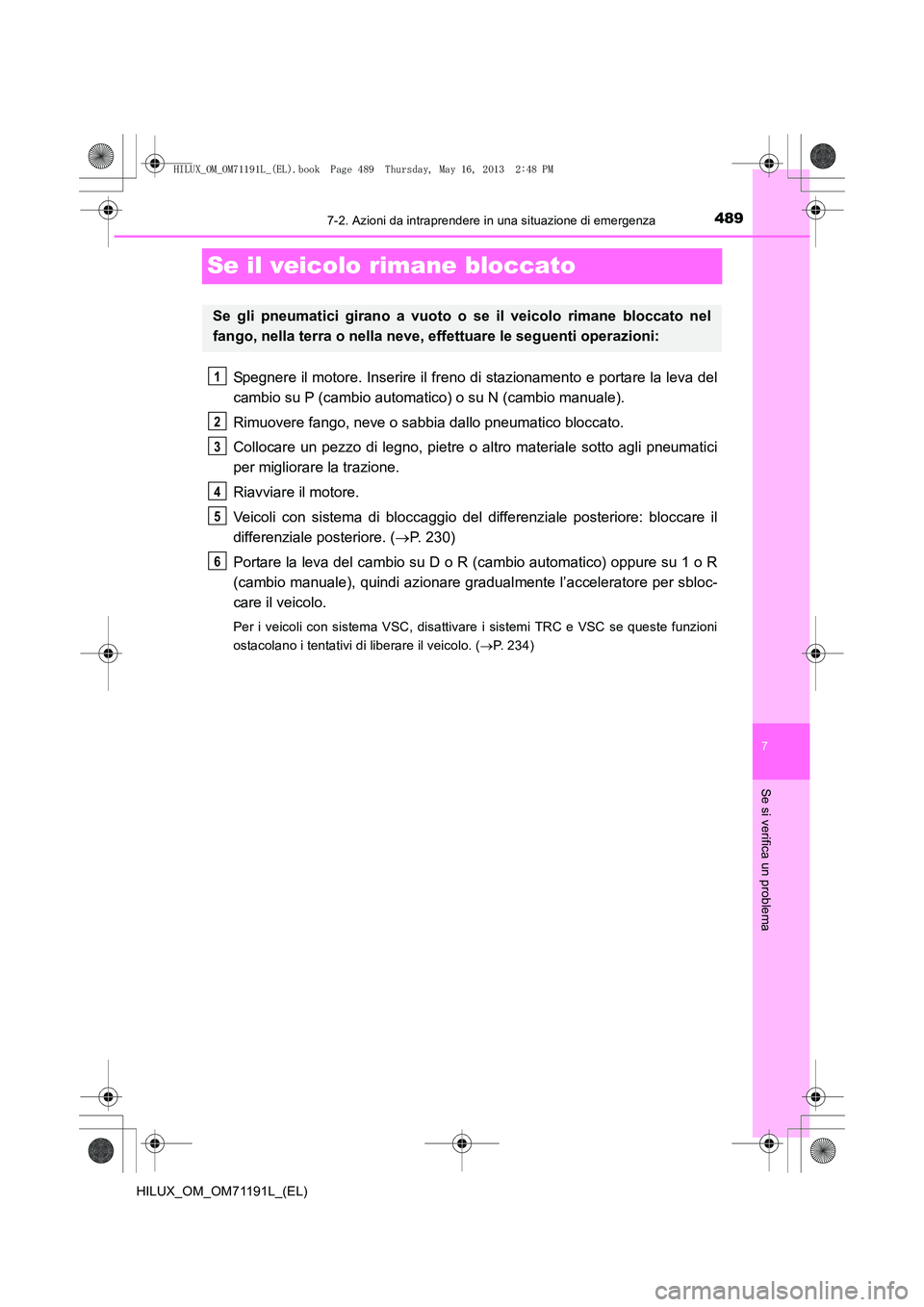

2014 TOYOTA HILUX Manuale duso (in Italian)

489
7
7-2. Azioni da intraprendere in una situazione di emergenza
Se si verifica un problema
HILUX_OM_OM71191L_(EL)
Se il veicolo rimane bloccato
Spegnere il motore. Inserire il freno di stazionamento e portare la leva del
cambio su P (cambio automatico) o su N (cambio manuale).
Rimuovere fango, neve o sabbia dallo pneumatico bloccato.
Collocare un pezzo di legno, pietre o altro materiale sotto agli pneumatici
per migliorare la trazione.
Riavviare il motore.
Veicoli con sistema di bloccaggio del differenziale posteriore: bloccare il
differenziale posteriore. ( →P. 230)
Portare la leva del cambio su D o R (cambio automatico) oppure su 1 o R
(cambio manuale), quindi azionare gradual mente l’acceleratore per sbloc-
care il veicolo.
Per i veicoli con sistema VSC, disattivare i sistemi TRC e VSC se queste funzioni
ostacolano i tentativi di liberare il veicolo. ( →P. 234)
Se gli pneumatici girano a vuoto o se il veicolo rimane bloccato nel
fango, nella terra o nella neve, effettuare le seguenti operazioni:
1
2
3
4
5
6
HILUX_OM_OM71191L_(EL).book Page 489 Thursday, May 16, 2013 2:48 PM

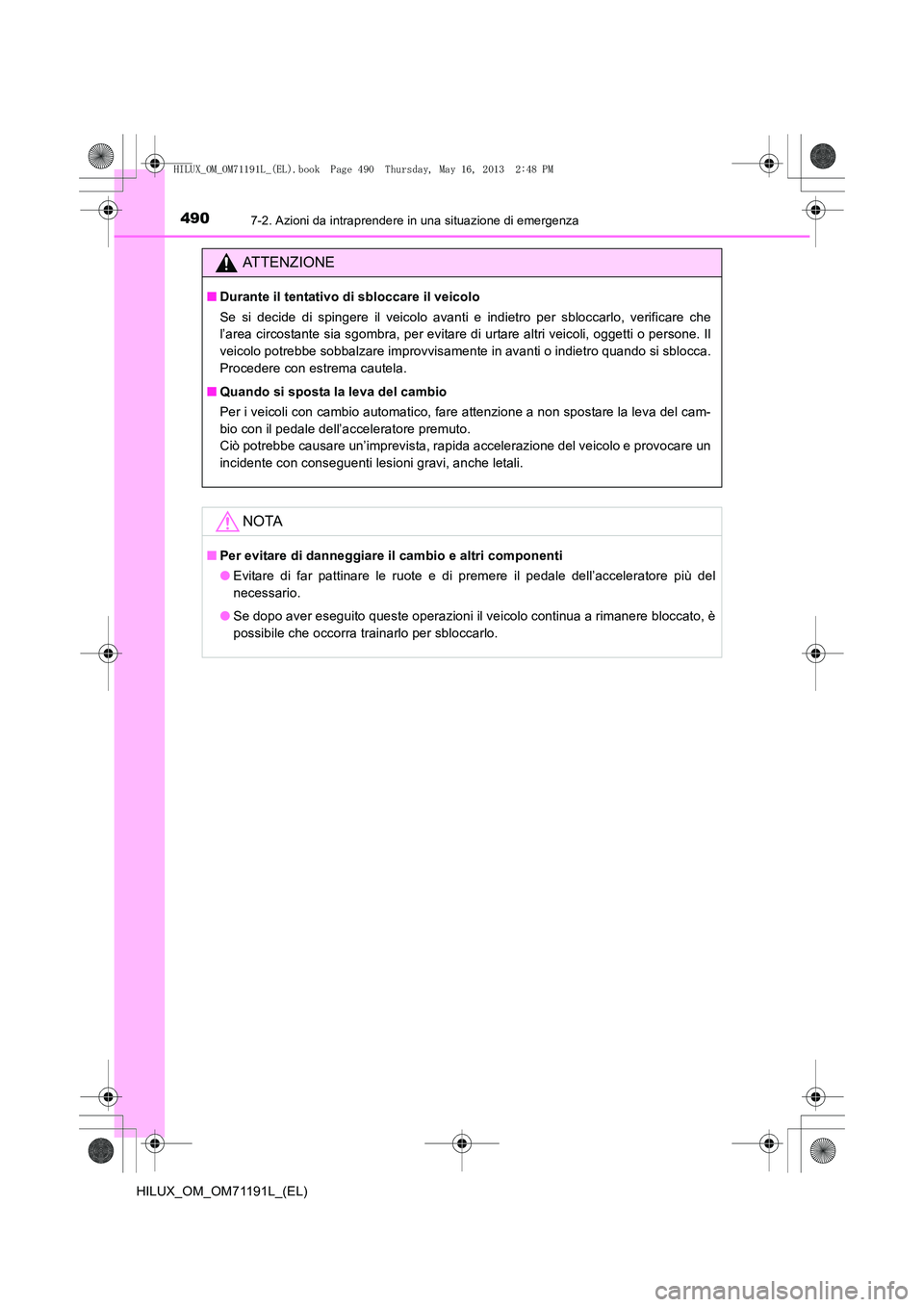

4907-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71191L_(EL)
ATTENZIONE
■Durante il tentativo di sbloccare il veicolo
Se si decide di spingere il veicolo avanti e indietro per sbloccarlo, verificare che
l’area circostante sia sgombra, per evitare di urtare altri veicoli, oggetti o persone. Il
veicolo potrebbe sobbalzare improvvisamente in avanti o indietro quando si sblocca.
Procedere con estrema cautela.
■ Quando si sposta la leva del cambio
Per i veicoli con cambio automatico, fare attenzione a non spostare la leva del cam-
bio con il pedale dell’acceleratore premuto.
Ciò potrebbe causare un’imprevista, rapida accelerazione del veicolo e provocare un
incidente con conseguenti lesioni gravi, anche letali.
NOTA
■Per evitare di danneggiare il cambio e altri componenti
●Evitare di far pattinare le ruote e di premere il pedale dell’acceleratore più del
necessario.
● Se dopo aver eseguito queste operazioni il veicolo continua a rimanere bloccato, è
possibile che occorra trainarlo per sbloccarlo.
HILUX_OM_OM71191L_(EL).book Page 490 Thursday, May 16, 2013 2:48 PM

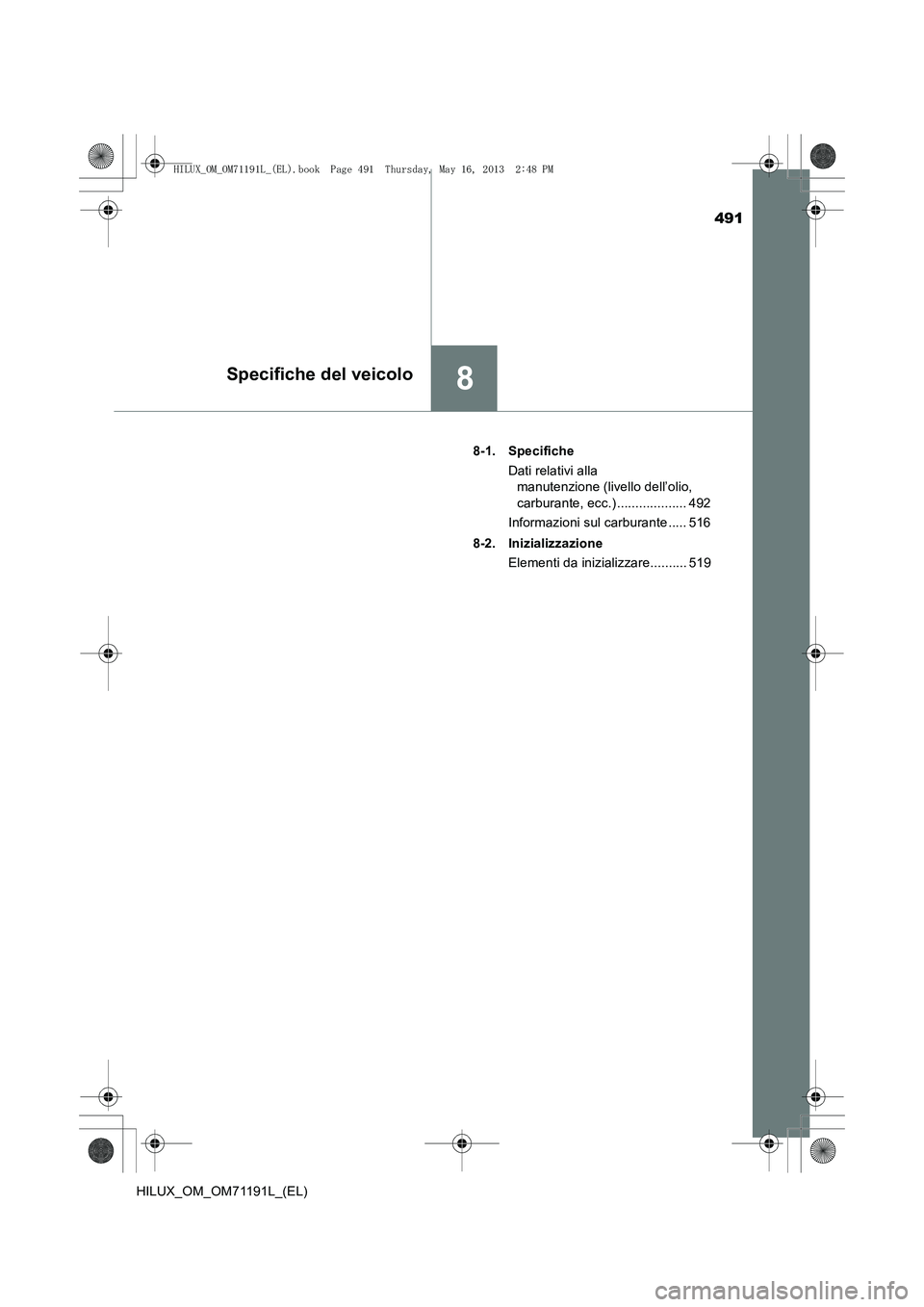

491
8Specifiche del veicolo
HILUX_OM_OM71191L_(EL)8-1. Specifiche
Dati relativi alla manutenzione (livello dell’olio,
carburante, ecc.) ................... 492
Informazioni sul carburante ..... 516
8-2. Inizializzazione Elementi da inizializzare.......... 519
HILUX_OM_OM71191L_(EL).book Page 491 Thursday, May 16, 2013 2:48 PM

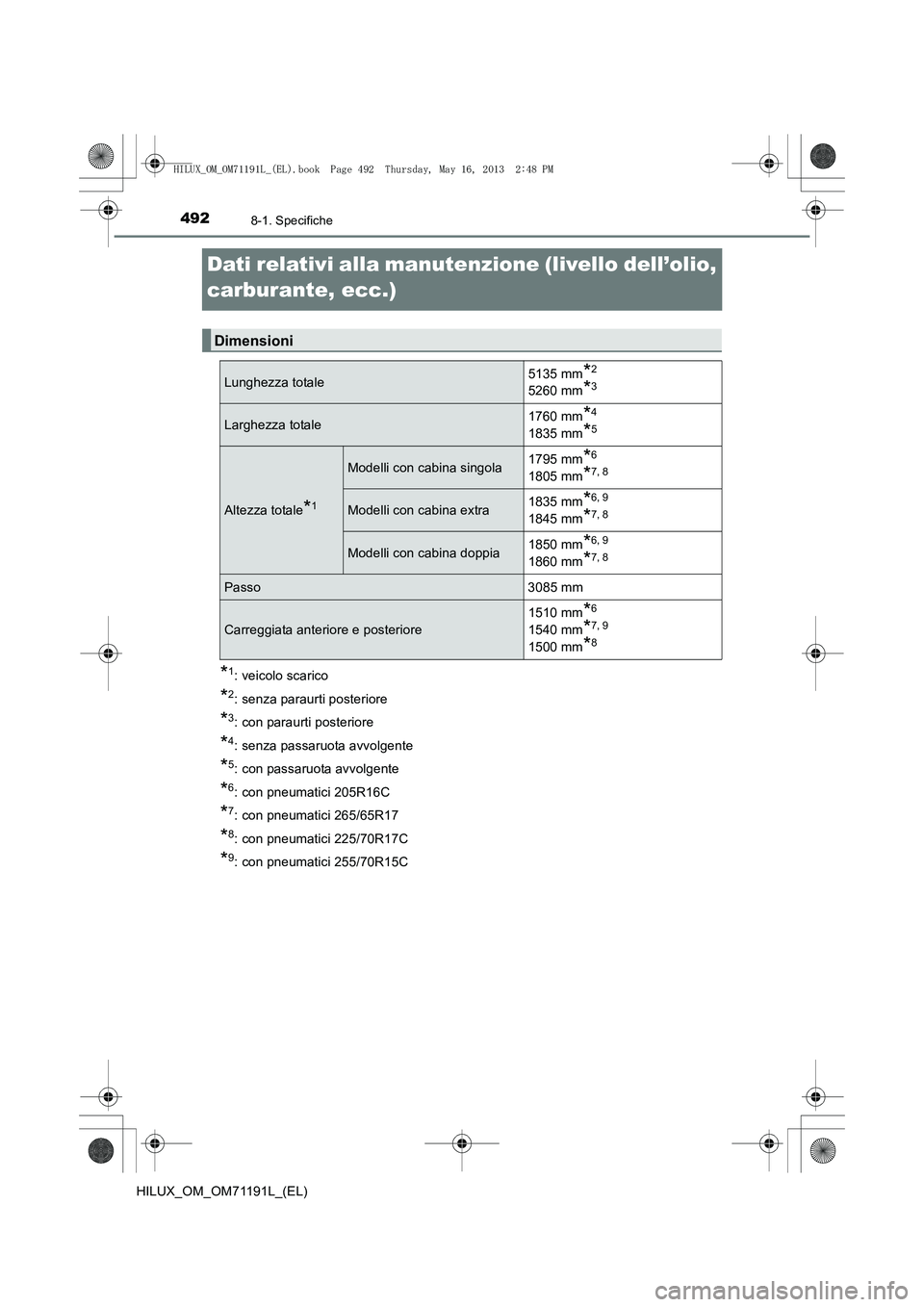

4928-1. Specifiche
HILUX_OM_OM71191L_(EL)
Dati relativi alla manutenzione (livello dell’olio,
carburante, ecc.)*
1: veicolo scarico
*2: senza paraurti posteriore
*3: con paraurti posteriore
*4: senza passaruota avvolgente
*5: con passaruota avvolgente
*6: con pneumatici 205R16C
*7: con pneumatici 265/65R17
*8: con pneumatici 225/70R17C
*9: con pneumatici 255/70R15C
Dimensioni
Lunghezza totale 5135 mm*2
5260 mm*3
Larghezza totale1760 mm*4
1835 mm*5
Altezza totale*1
Modelli con cabina singola1795 mm*6
1805 mm*7, 8
Modelli con cabina extra1835 mm*6, 9
1845 mm*7, 8
Modelli con cabina doppia1850 mm*6, 9
1860 mm*7, 8
Passo 3085 mm
Carreggiata anteriore e posteriore 1510 mm
*6
1540 mm*7, 9
1500 mm*8
HILUX_OM_OM71191L_(EL).book Page 492 Thursday, May 16, 2013
2:48 PM

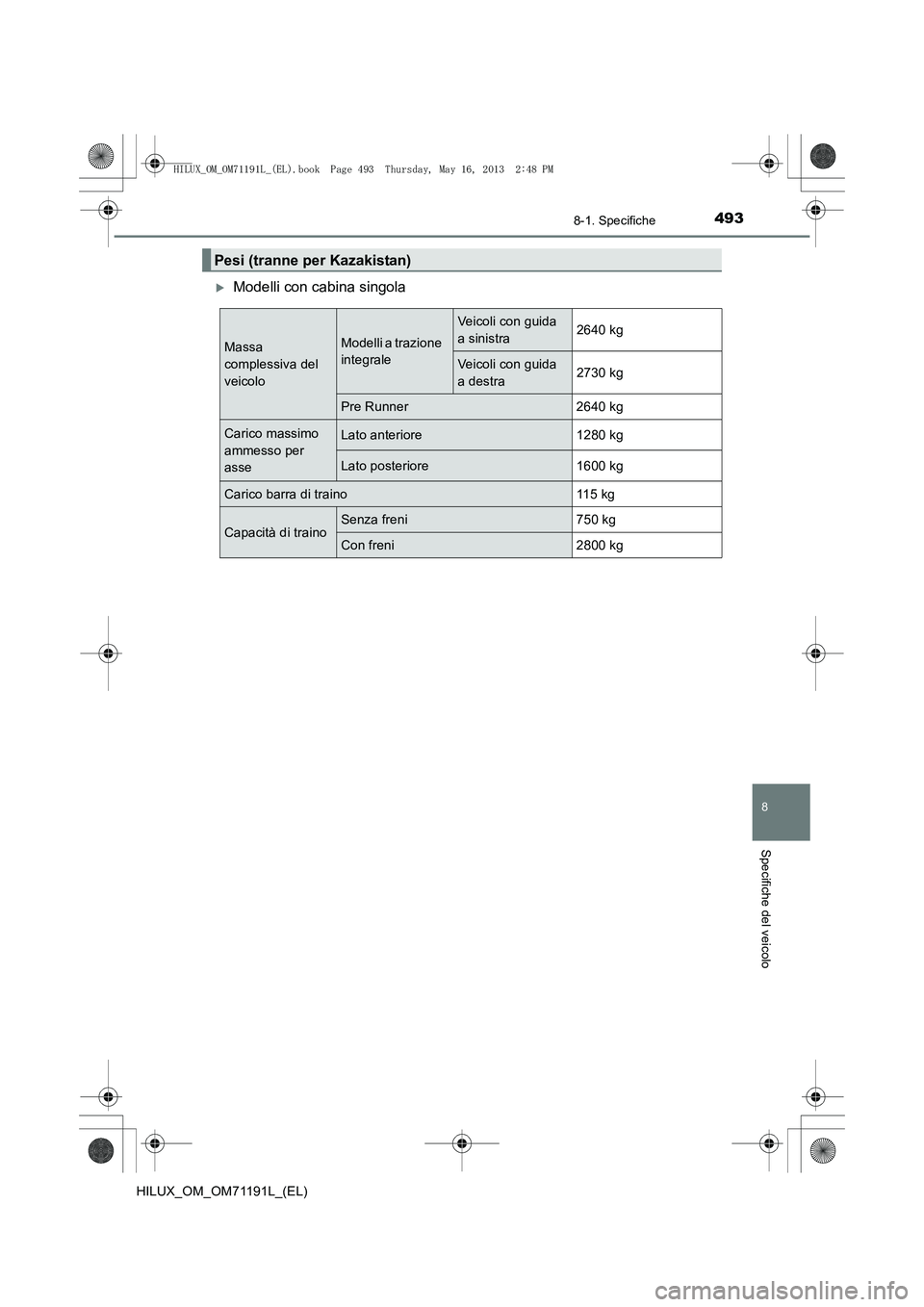

493
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
XModelli con cabina singola
Pesi (tranne per Kazakistan)
Massa
complessiva del
veicoloModelli a trazione
integrale
Veicoli con guida
a sinistra2640 kg
Veicoli con guida
a destra
2730 kg
Pre Runner 2640 kg
Carico massimo
ammesso per
asseLato anteriore 1280 kg
Lato posteriore 1600 kg
Carico barra di traino 115 kg
Capacità di trainoSenza freni 750 kg
Con freni 2800 kg
HILUX_OM_OM71191L_(EL).book Page 493 Thursday, May 16, 2013
2:48 PM

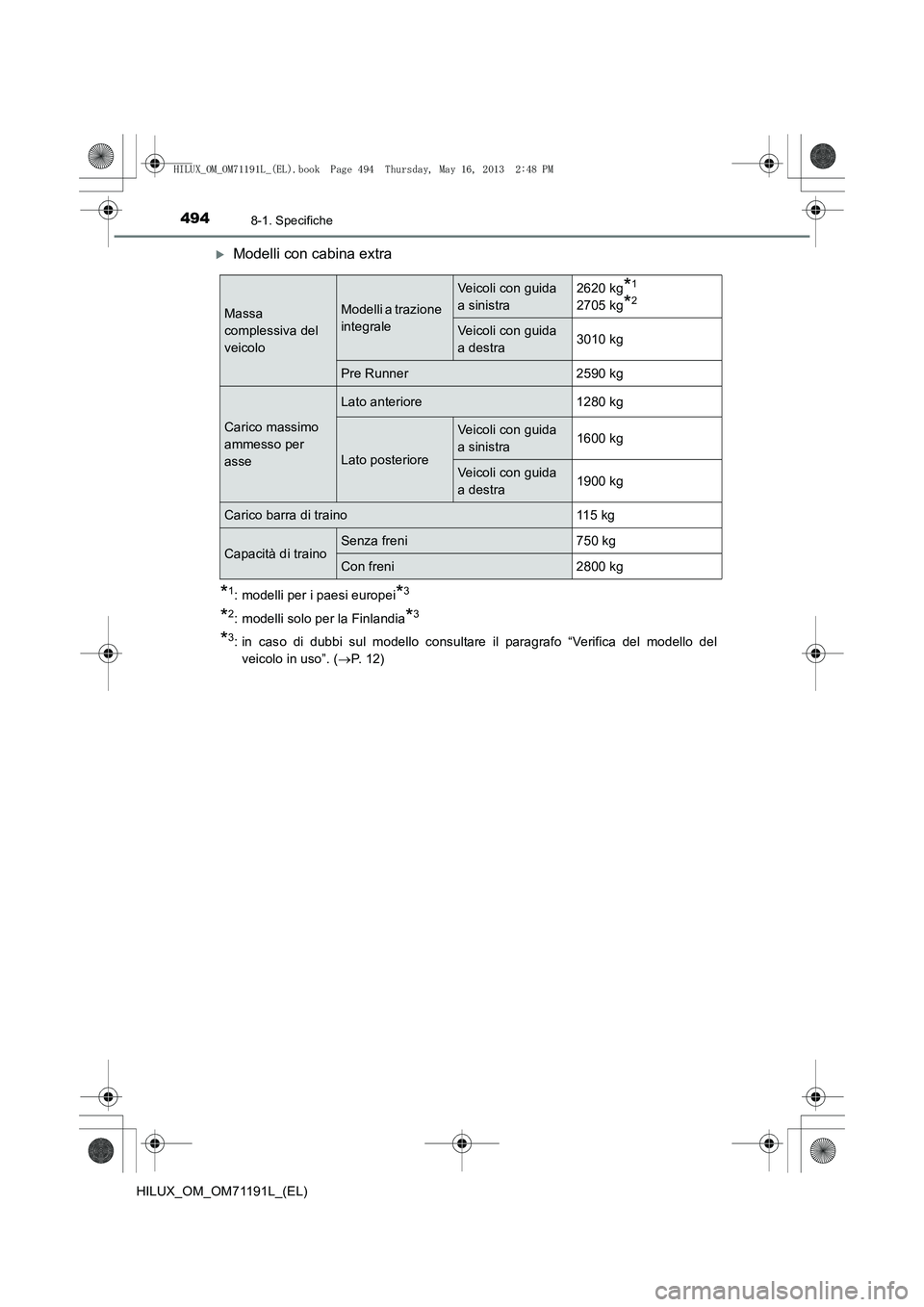

4948-1. Specifiche
HILUX_OM_OM71191L_(EL)
XModelli con cabina extra
*1: modelli per i paesi europei*3
*2: modelli solo per la Finlandia*3
*3: in caso di dubbi sul modello consultare il paragrafo “Verifica del modello delveicolo in uso”. ( →P. 12)
Massa
complessiva del
veicoloModelli a trazione
integrale
Veicoli con guida
a sinistra 2620 kg*1
2705 kg*2
Veicoli con guida
a destra
3010 kg
Pre Runner 2590 kg
Carico massimo
ammesso per
asse
Lato anteriore 1280 kg
Lato posteriore
Veicoli con guida
a sinistra
1600 kg
Veicoli con guida
a destra1900 kg
Carico barra di traino 115 kg
Capacità di trainoSenza freni 750 kg
Con freni 2800 kg
HILUX_OM_OM71191L_(EL).book Page 494 Thursday, May 16, 2013
2:48 PM

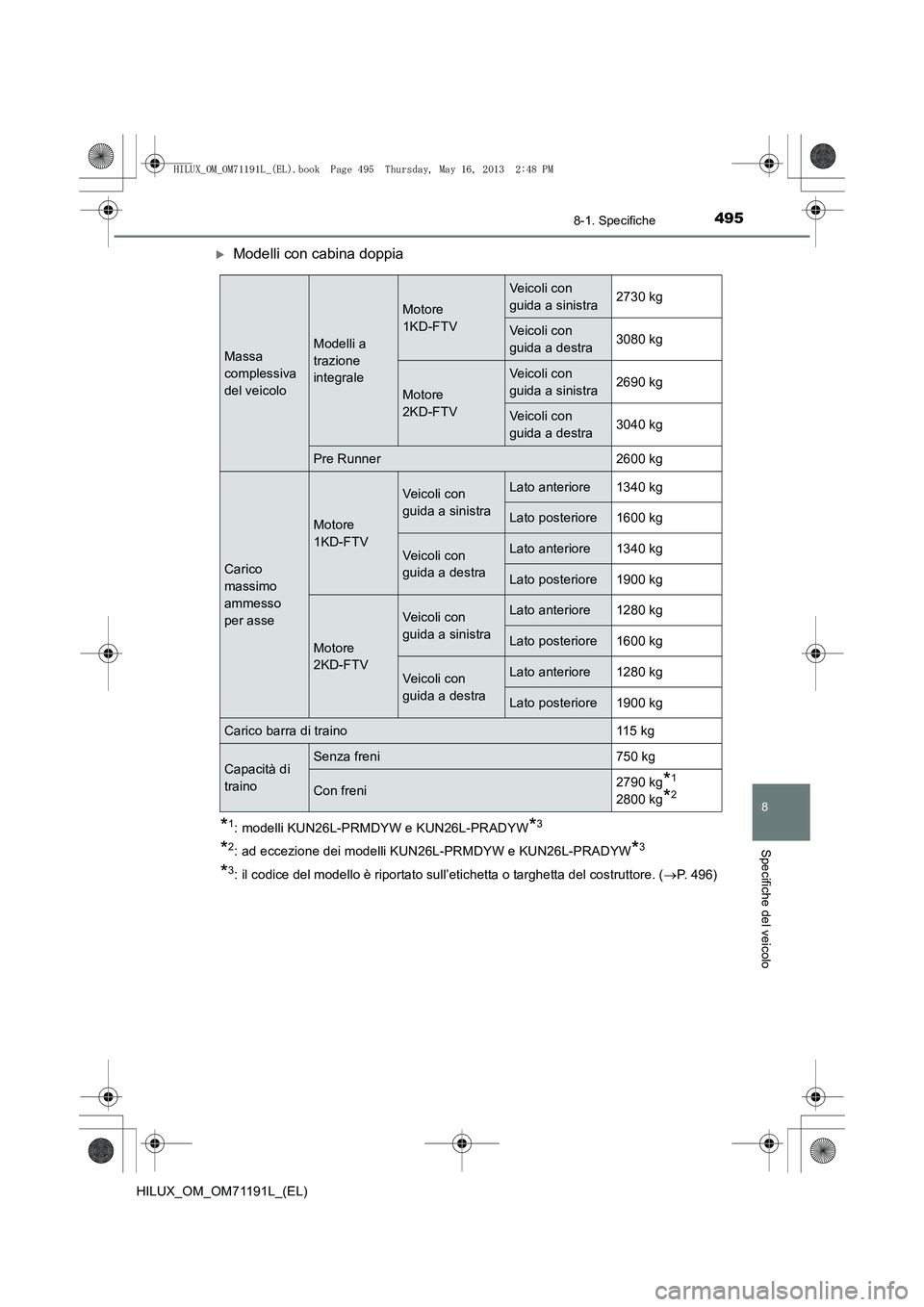

495
8
8-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71191L_(EL)
XModelli con cabina doppia
*1: modelli KUN26L-PRMDYW e KUN26L-PRADYW*3
*2: ad eccezione dei modelli KUN26L-PRMDYW e KUN26L-PRADYW*3
*3: il codice del modello è riportato sull’etichetta o targhetta del costruttore. (→P. 496)
Massa
complessiva
del veicoloModelli a
trazione
integrale
Motore
1KD-FTV
Veicoli con
guida a sinistra 2730 kg
Veicoli con
guida a destra3080 kg
Motore
2KD-FTV
Veicoli con
guida a sinistra
2690 kg
Veicoli con
guida a destra3040 kg
Pre Runner 2600 kg
Carico
massimo
ammesso
per asse
Motore
1KD-FTV
Veicoli con
guida a sinistraLato anteriore 1340 kg
Lato posteriore 1600 kg
Veicoli con
guida a destraLato anteriore 1340 kg
Lato posteriore 1900 kg
Motore
2KD-FTV
Veicoli con
guida a sinistraLato anteriore 1280 kg
Lato posteriore 1600 kg
Veicoli con
guida a destraLato anteriore 1280 kg
Lato posteriore 1900 kg
Carico barra di traino 115 kg
Capacità di
trainoSenza freni 750 kg
Con freni 2790 kg*1
2800 kg*2
HILUX_OM_OM71191L_(EL).book Page 495 Thursday, May 16, 2013
2:48 PM

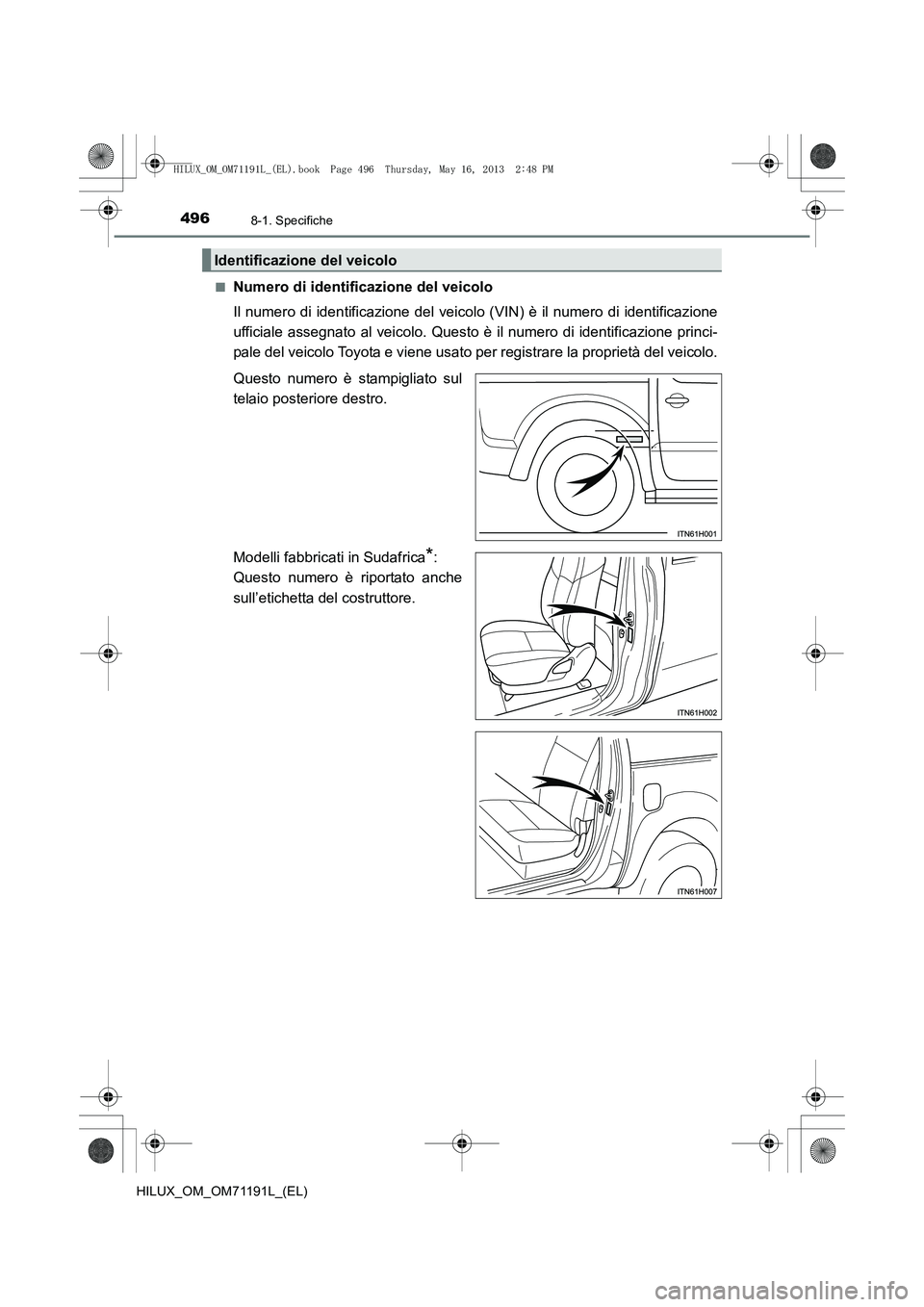

4968-1. Specifiche
HILUX_OM_OM71191L_(EL)■
Numero di identificazione del veicolo
Il numero di identificazione del veicol
o (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Questo è il numero di identificazione princi-
pale del veicolo Toyota e viene usato per registrare la proprietà del veicolo.
Questo numero è stampigliato sul
telaio posteriore destro.
Modelli fabbricati in Sudafrica
*:
Questo numero è riportato anche
sull’etichetta del costruttore.
Identificazione del veicolo
HILUX_OM_OM71191L_(EL).book Page 496 Thursday, May 16, 2013 2:48 PM
