2014 TOYOTA HILUX Manuale duso (in Italian)

4096-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

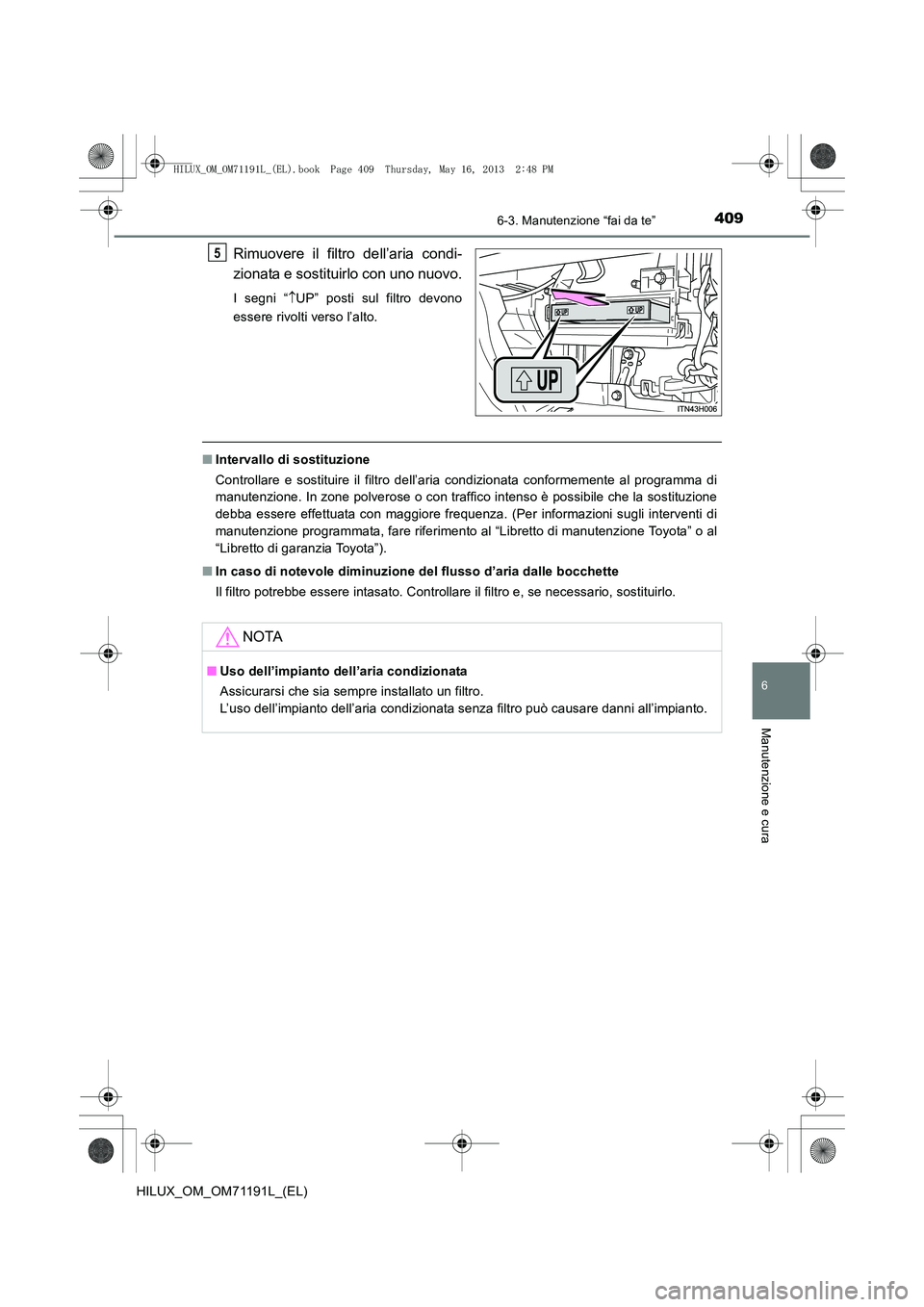

Rimuovere il filtro dell’aria condi-
zionata e sostituirlo con uno nuovo.
I segni “↑UP” posti sul filtro devono
essere rivolti verso l’alto.
■ Intervallo di sostituzione
Controllare e sostituire il filtro dell’aria condizionata conformemente al programma di
manutenzione. In zone polverose o con traffico intenso è possibile che la sostituzione
debba essere effettuata con maggiore frequenza. (Per informazioni sugli interventi di
manutenzione programmata, fare riferimento al “Libretto di manutenzione Toyota” o al
“Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
5
NOTA
■Uso dell’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso dell’impianto dell’aria condizionata senza filtro può causare danni all’impianto.
HILUX_OM_OM71191L_(EL).book Page 409 Thursday, May 16, 2013 2:48 PM

4106-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)
Pila del radiocomando a distanza∗
●Cacciavite a testa piatta
● Pila al litio CR2016
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Rimuovere il modulo.
∗: se in dotazione
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti elementi:
Sostituzione della pila
1
2
HILUX_OM_OM71191L_(EL).book Page 410 Thursday, May 16, 2013 2:48 PM

4116-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

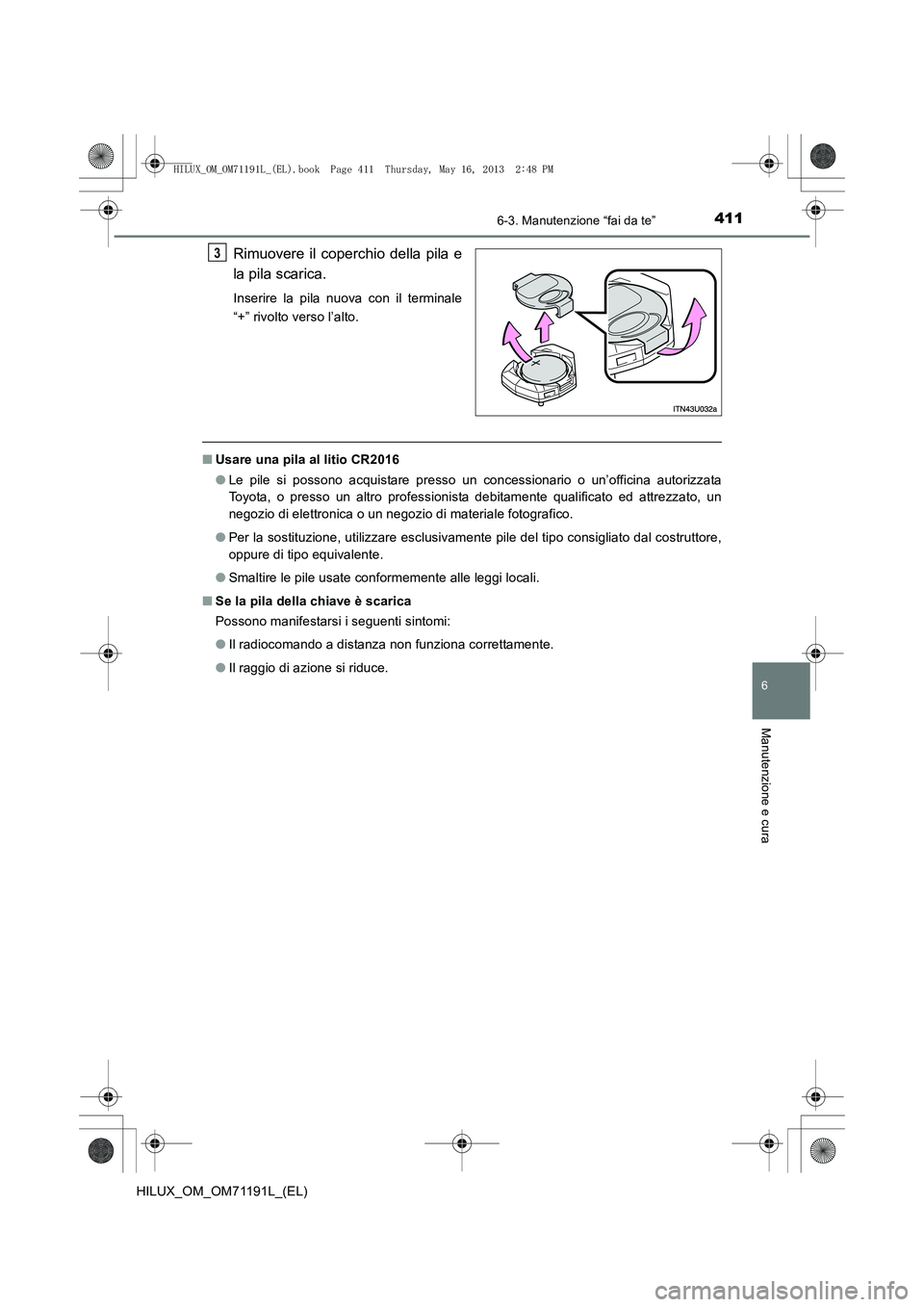

Rimuovere il coperchio della pila e
la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
■Usare una pila al litio CR2016
●Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato, un
negozio di elettronica o un negozio di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
●Il radiocomando a distanza non funziona correttamente.
● Il raggio di azione si riduce.
3
HILUX_OM_OM71191L_(EL).book Page 411 Thursday, May 16, 2013 2:48 PM

4126-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)
ATTENZIONE
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere lontano dalla portata dei bambini. L’inosservanza di tale precau-
zione può essere causa di lesioni gravi, anche letali.
■ Certificazione per la pila della chiave
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO. SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRU-
ZIONI FORNITE.
NOTA
■Per il normale funzionamento do po la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.
HILUX_OM_OM71191L_(EL).book Page 412 Thursday, May 16, 2013 2:48 PM

413
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

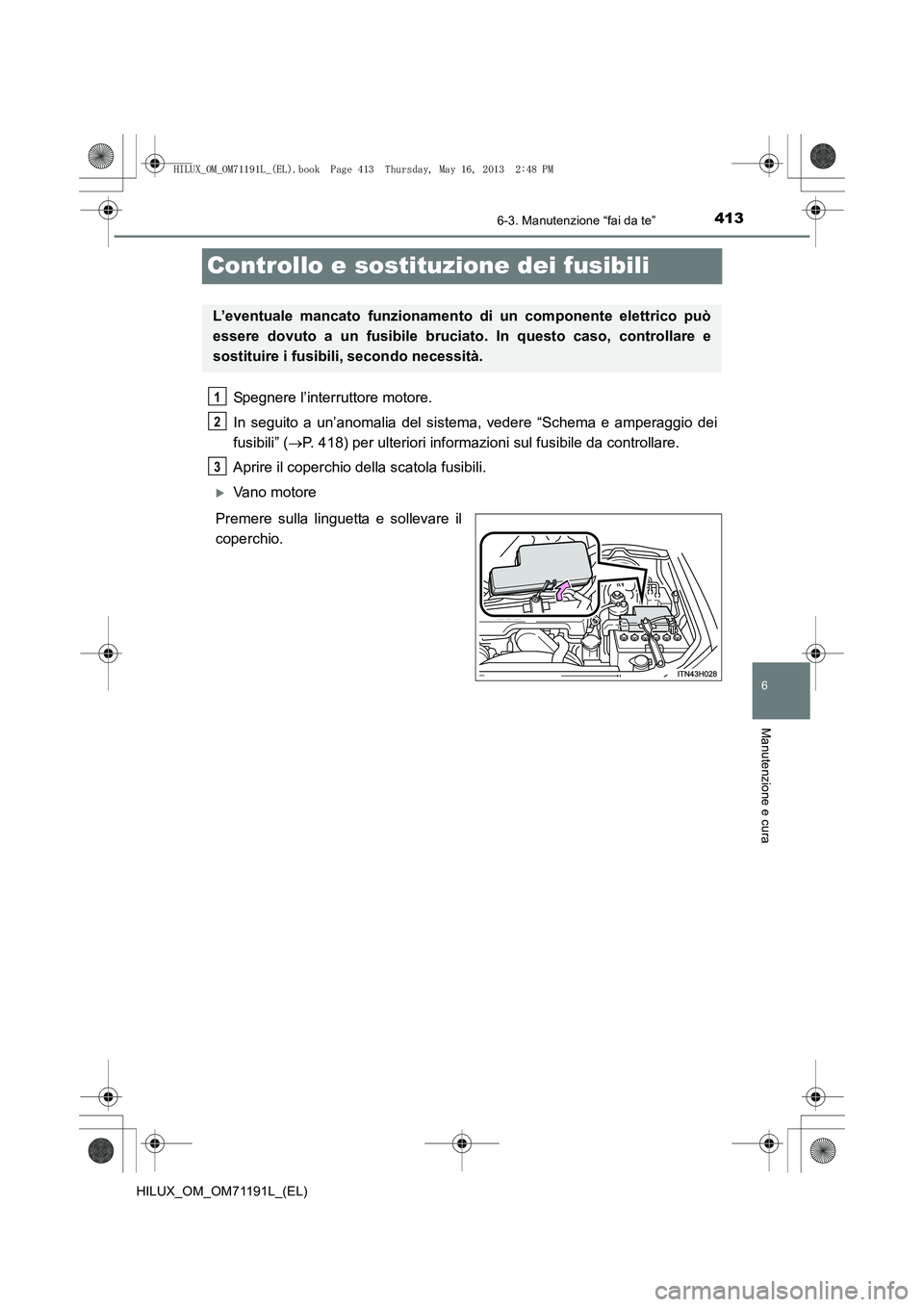

Controllo e sostituzione dei fusibili
Spegnere l’interruttore motore.
In seguito a un’anomalia del sistema, vedere “Schema e amperaggio dei
fusibili” (→P. 418) per ulteriori informazioni sul fusibile da controllare.
Aprire il coperchio della scatola fusibili.
XVano motore
Premere sulla linguetta e sollevare il
coperchio.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2
3
HILUX_OM_OM71191L_(EL).book Page 413 Thursday, May 16, 2013 2:48 PM

4146-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)

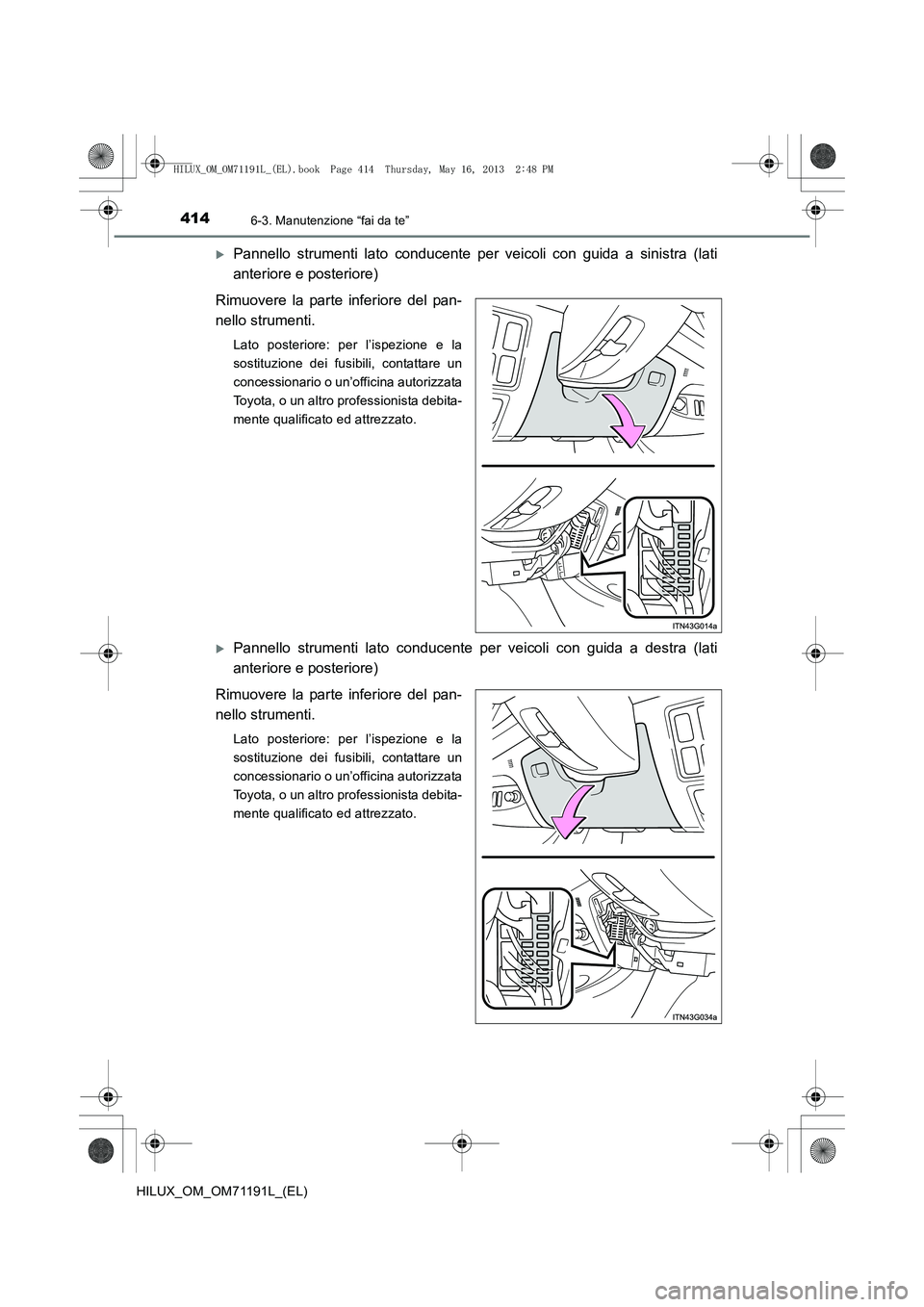

XPannello strumenti lato conducente per veicoli con guida a sinistra (lati
anteriore e posteriore)
Rimuovere la parte inferiore del pan-
nello strumenti.
Lato posteriore: per l’ispezione e la
sostituzione dei fusibili, contattare un
concessionario o un’officina autorizzata
Toyota, o un altro professionista debita-
mente qualificato ed attrezzato.
XPannello strumenti lato conducente per veicoli con guida a destra (lati
anteriore e posteriore)
Rimuovere la parte inferiore del pan-
nello strumenti.
Lato posteriore: per l’ispezione e la
sostituzione dei fusibili, contattare un
concessionario o un’officina autorizzata
Toyota, o un altro professionista debita-
mente qualificato ed attrezzato.
HILUX_OM_OM71191L_(EL).book Page 414 Thursday, May 16, 2013 2:48 PM

4156-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

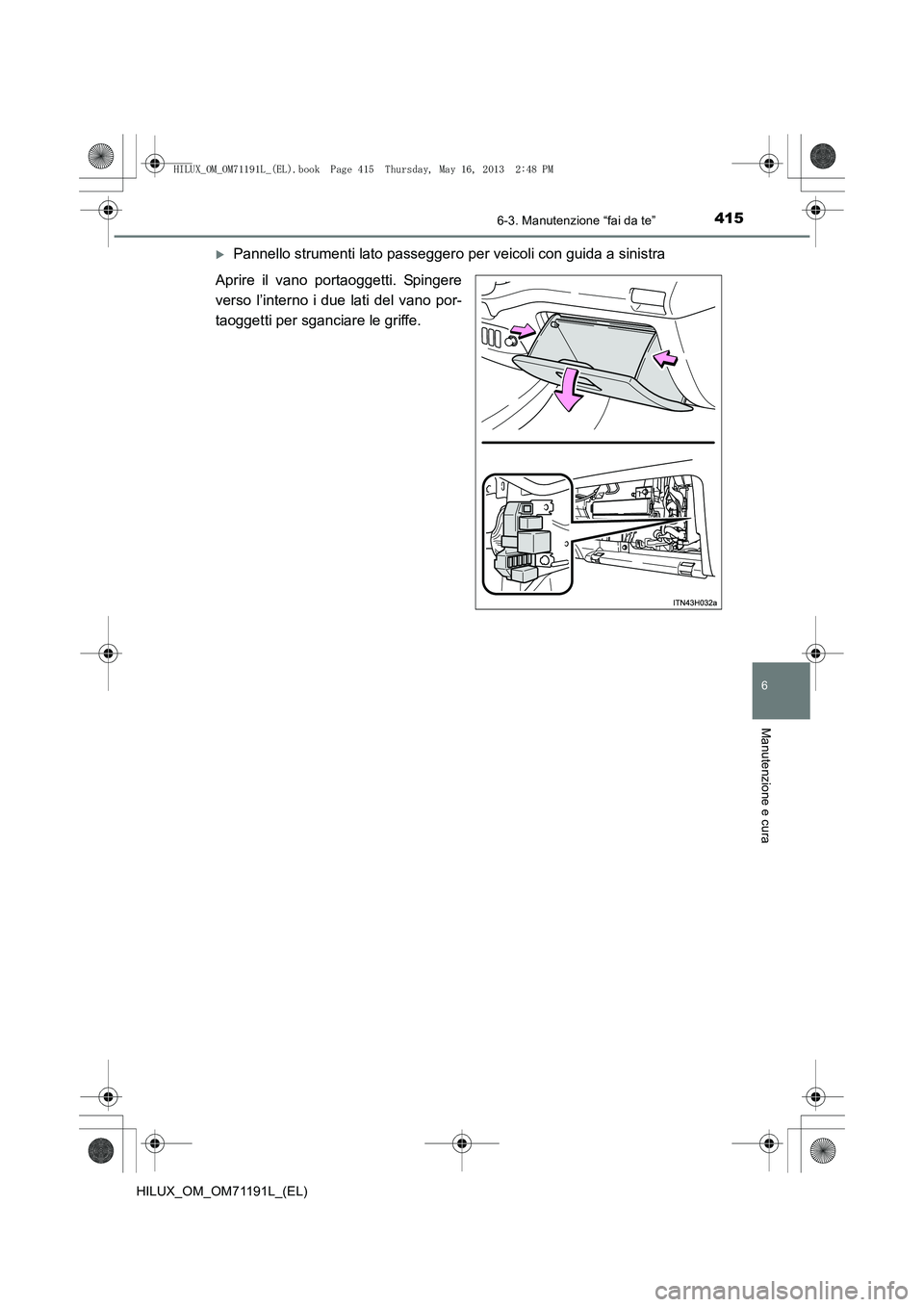

XPannello strumenti lato passeggero per veicoli con guida a sinistra
Aprire il vano portaoggetti. Spingere
verso l’interno i due lati del vano por-
taoggetti per sganciare le griffe.
HILUX_OM_OM71191L_(EL).book Page 415 Thursday, May 16, 2013 2:48 PM

4166-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)

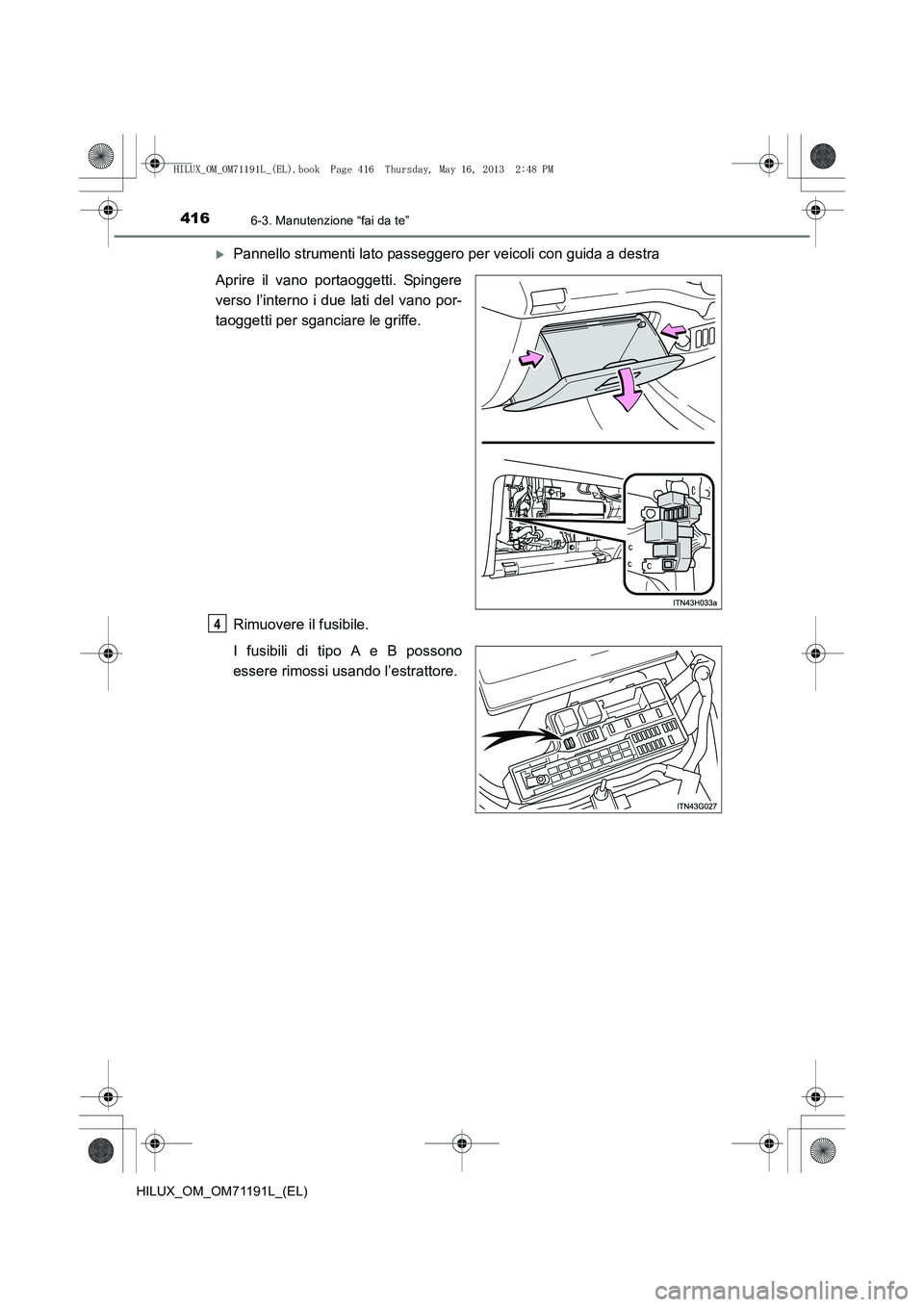

XPannello strumenti lato passeggero per veicoli con guida a destra
Aprire il vano portaoggetti. Spingere
verso l’interno i due lati del vano por-
taoggetti per sganciare le griffe.
Rimuovere il fusibile.
I fusibili di tipo A e B possono
essere rimossi usando l’estrattore.
4
