4176-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

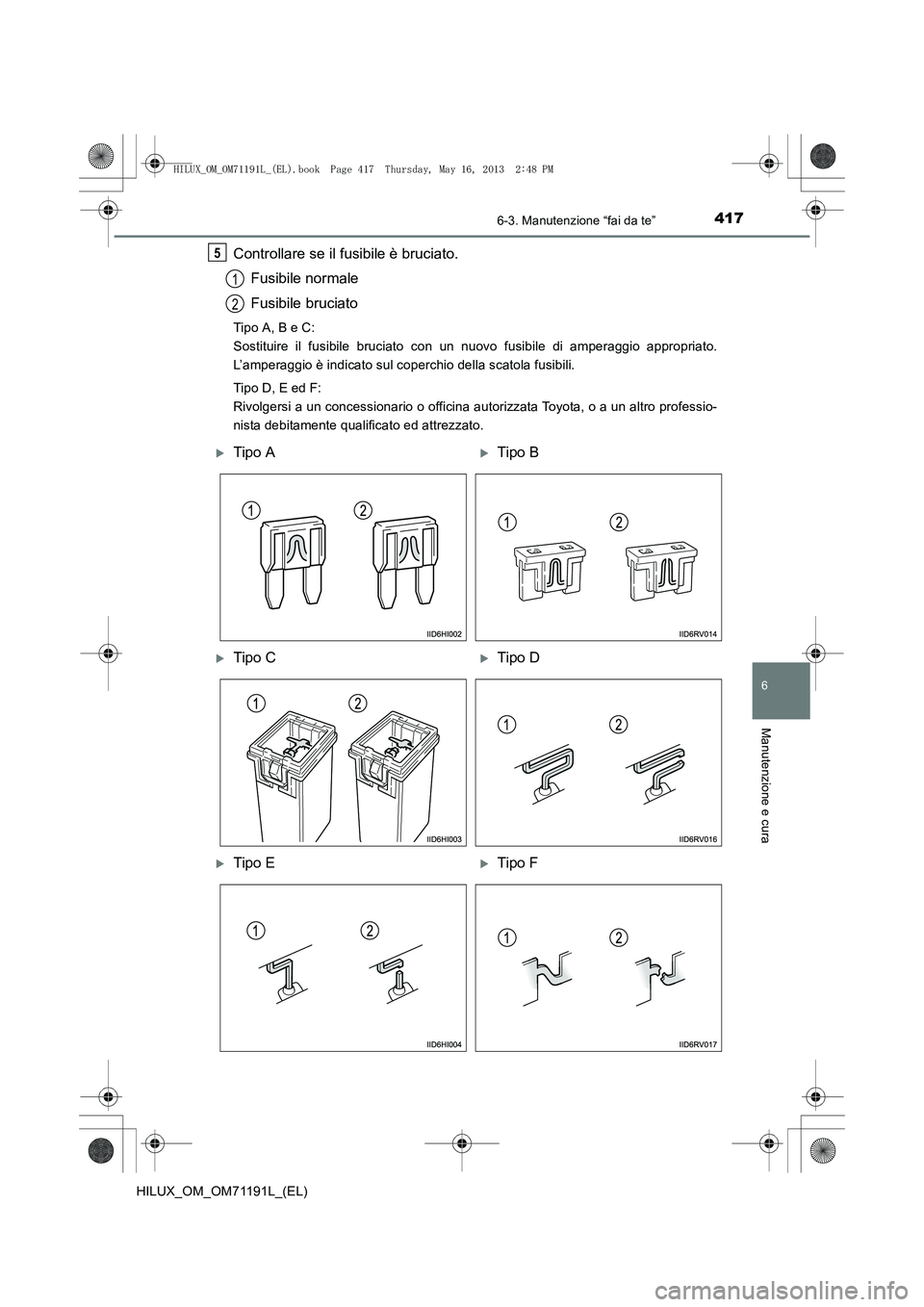

Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Tipo A, B e C:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
Tipo D, E ed F:
Rivolgersi a un concessionario o officina autorizzata Toyota, o a un altro professio-
nista debitamente qualificato ed attrezzato.
5
1
2
XTipo AXTipo B
XTipo CXTipo D
XTipo EXTipo F
HILUX_OM_OM71191L_(EL).book Page 417 Thursday, May 16, 2013 2:48 PM

4186-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)
La dotazione di fusibili e sistemi collegati al circuito può variare a seconda del
modello e delle specifiche.

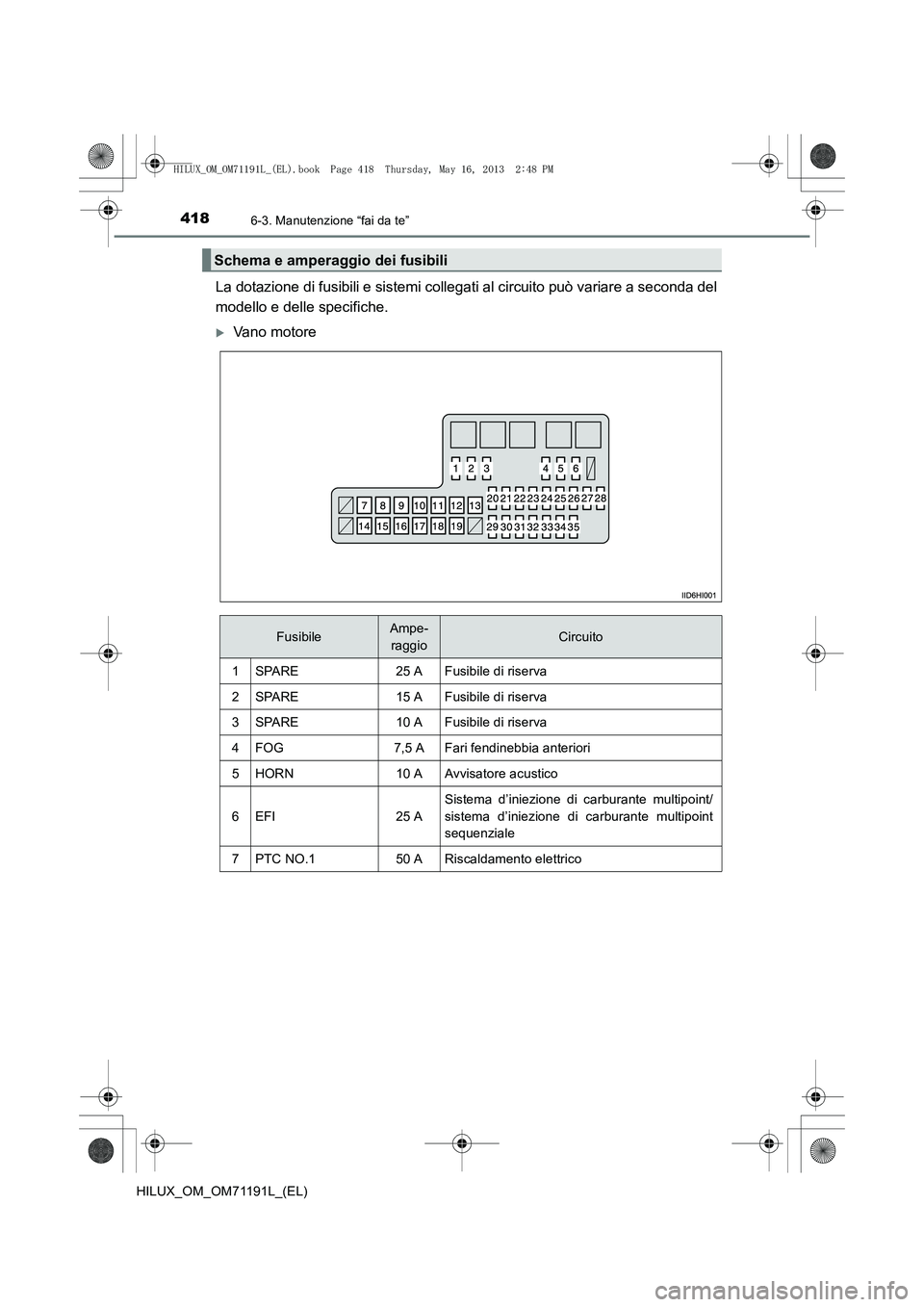

XVano motore
Schema e amperaggio dei fusibili
FusibileAmpe-raggioCircuito
1SPARE25 AFusibile di riserva
2SPARE15 AFusibile di riserva
3SPARE10 AFusibile di riserva
4FOG7,5 AFari fendinebbia anteriori
5HORN10 AAvvisatore acustico
6EFI25 A
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
7PTC NO.150 ARiscaldamento elettrico
HILUX_OM_OM71191L_(EL).book Page 418 Thursday, May 16, 2013 2:48 PM

4196-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

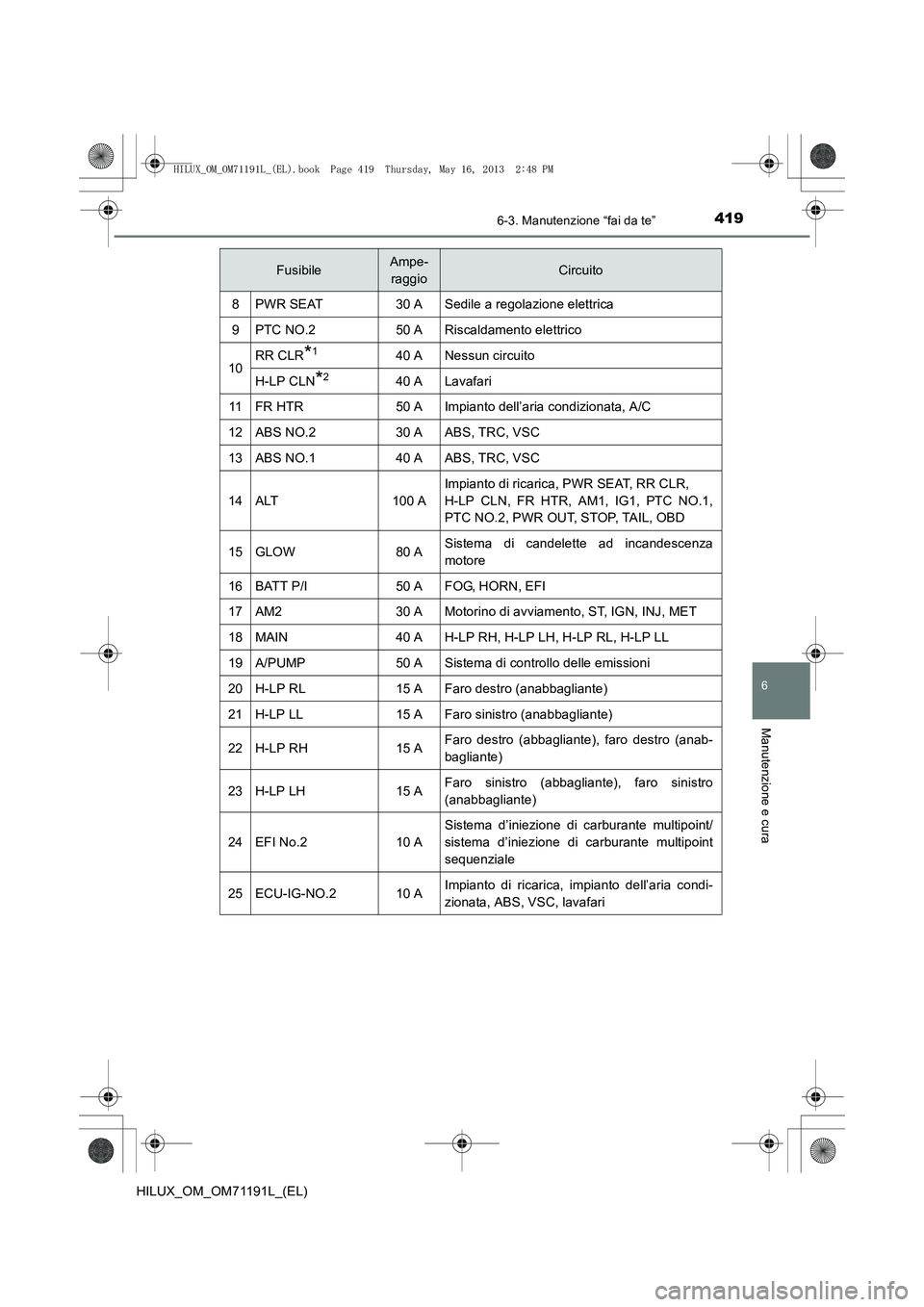

FusibileAmpe-raggioCircuito
8PWR SEAT30 ASedile a regolazione elettrica
9PTC NO.250 ARiscaldamento elettrico
10RR CLR*140 ANessun circuito
H-LP CLN*240 ALavafari
11FR HTR50 AImpianto dell’aria condizionata, A/C
12ABS NO.230 AABS, TRC, VSC
13ABS NO.140 AABS, TRC, VSC
14ALT100 A
Impianto di ricarica, PWR SEAT, RR CLR,
H-LP CLN, FR HTR, AM1, IG1, PTC NO.1,
PTC NO.2, PWR OUT, STOP, TAIL, OBD
15GLOW80 ASistema di candelette ad incandescenza
motore
16BATT P/I50 AFOG, HORN, EFI
17AM230 AMotorino di avviamento, ST, IGN, INJ, MET
18MAIN40 AH-LP RH, H-LP LH, H-LP RL, H-LP LL
19A/PUMP50 ASistema di controllo delle emissioni
20H-LP RL15 AFaro destro (anabbagliante)
21H-LP LL15 AFaro sinistro (anabbagliante)
22H-LP RH15 AFaro destro (abbagliante), faro destro (anab-
bagliante)
23H-LP LH15 AFaro sinistro (abbagliante), faro sinistro
(anabbagliante)
24EFI No.210 A
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
25ECU-IG-NO.210 AImpianto di ricarica, impianto dell’aria condi-
zionata, ABS, VSC, lavafari
HILUX_OM_OM71191L_(EL).book Page 419 Thursday, May 16, 2013 2:48 PM

4206-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)
*1: per Kazakistan
*2: tranne per Kazakistan

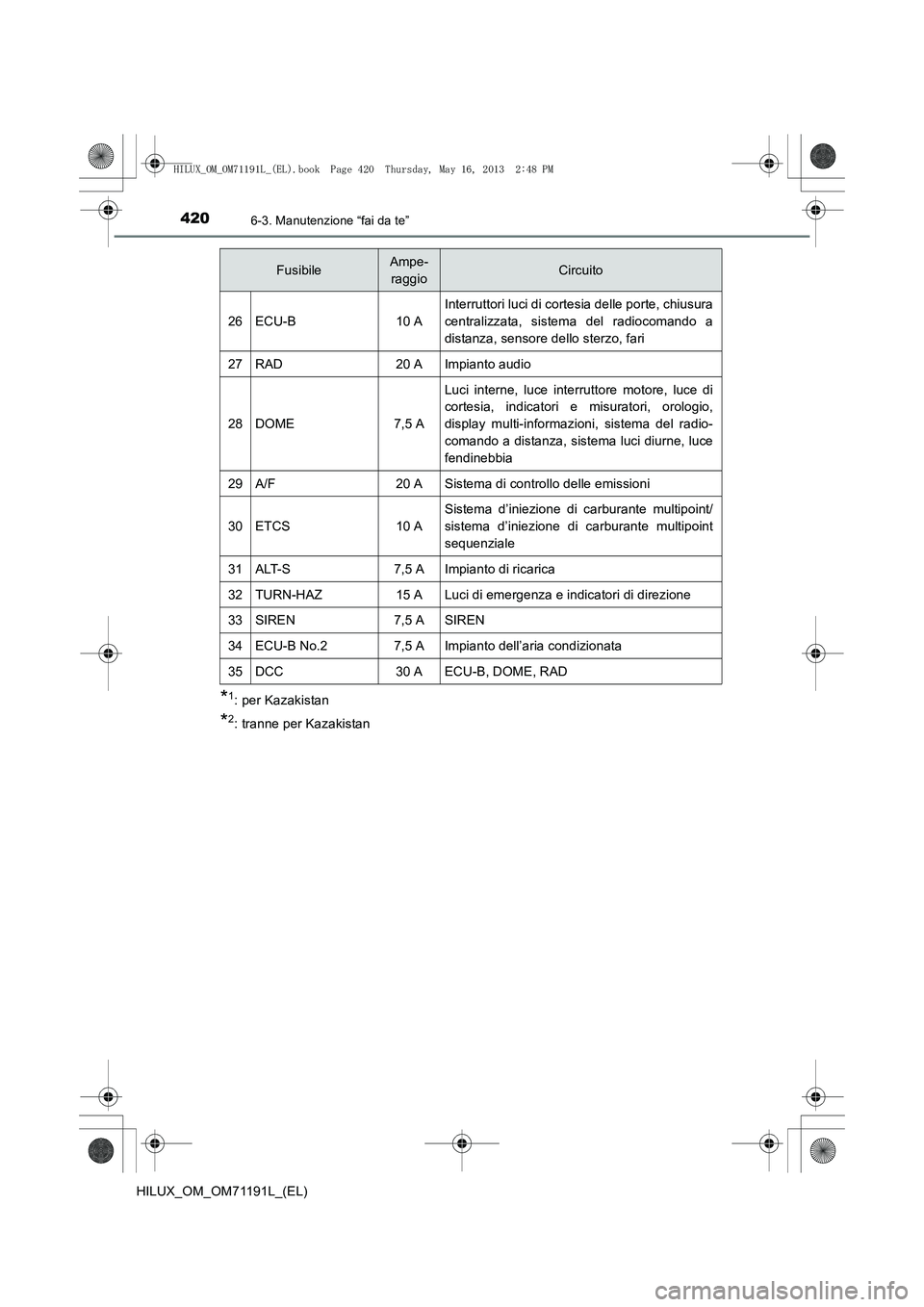

26ECU-B10 A
Interruttori luci di cortesia delle porte, chiusura
centralizzata, sistema del radiocomando a
distanza, sensore dello sterzo, fari
27RAD20 AImpianto audio
28DOME7,5 A
Luci interne, luce interruttore motore, luce di
cortesia, indicatori e misuratori, orologio,
display multi-informazioni, sistema del radio-
comando a distanza, sistema luci diurne, luce
fendinebbia
29A/F20 ASistema di controllo delle emissioni
30ETCS10 A
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
31ALT-S7,5 AImpianto di ricarica
32TURN-HAZ15 ALuci di emergenza e indicatori di direzione
33SIREN7,5 ASIREN
34ECU-B No.27,5 AImpianto dell’aria condizionata
35DCC30 AECU-B, DOME, RAD
FusibileAmpe-raggioCircuito
HILUX_OM_OM71191L_(EL).book Page 420 Thursday, May 16, 2013 2:48 PM

4216-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)
XPannello strumenti lato conducente (lato anteriore)
FusibileAmpe-raggioCircuito
1PWR OUT15 APresa di corrente
2TA I L10 A
Illuminazione del pannello strumenti, fendi-
nebbia anteriori, rotella di regolazione
dell’inclinazione fari manuale, luci di posizione
anteriori, luci di posizione posteriori, luci targa,
sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, display multi-informazioni, luce
diurna, sistema fari automatici
3STOP10 A
Luci di arresto, terza luce di arresto, sistema
d’iniezione di carburante multipoint/sistema
d’iniezione di carburante multipoint sequen-
ziale, ABS, TRC, VSC, sistema di controllo
interbloccaggio
HILUX_OM_OM71191L_(EL).book Page 421 Thursday, May 16, 2013 2:48 PM

4226-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)
4OBD7,5 ADiagnostica di bordo
5INJ15 A
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale
6ECU-IG &
GAUGE10 A
Impianto dell’aria condizionata, impianto di
ricarica, sistema di bloccaggio del differen-
ziale posteriore, ABS, TRC, VSC, luci di
emergenza, indicatori di direzione, luci retro-
marcia, sistema d’iniezione di carburante mul-
tipoint/sistema d’iniezione di carburante
multipoint sequenziale, sistema di controllo
interbloccaggio, lunotto termico, fari, interrut-
tori luci di cortesia delle porte, chiusura cen-
tralizzata, sistema del radiocomando a
distanza, sensore di sterzo, sistema luci
diurne, controllo velocità di crociera, lavafari,
sistema di riscaldamento dei sedili, sbrinatori
specchietti retrovisori esterni, display multi-
informazioni, spia di avvertenza cintura di
sicurezza del passeggero
7WIP20 ATergicristallo e lavavetro
8IGN7,5 A
Sistema d’iniezione di carburante multipoint/
sistema d’iniezione di carburante multipoint
sequenziale, airbag SRS, pompa carburante
9ACC7,5 A
Impianto audio, presa di corrente, orologio,
sistema di controllo specchietti retrovisori elet-
trici, sistema di controllo interbloccaggio,
display multi-informazioni
FusibileAmpe-raggioCircuito
HILUX_OM_OM71191L_(EL).book Page 422 Thursday, May 16, 2013 2:48 PM

4236-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71191L_(EL)

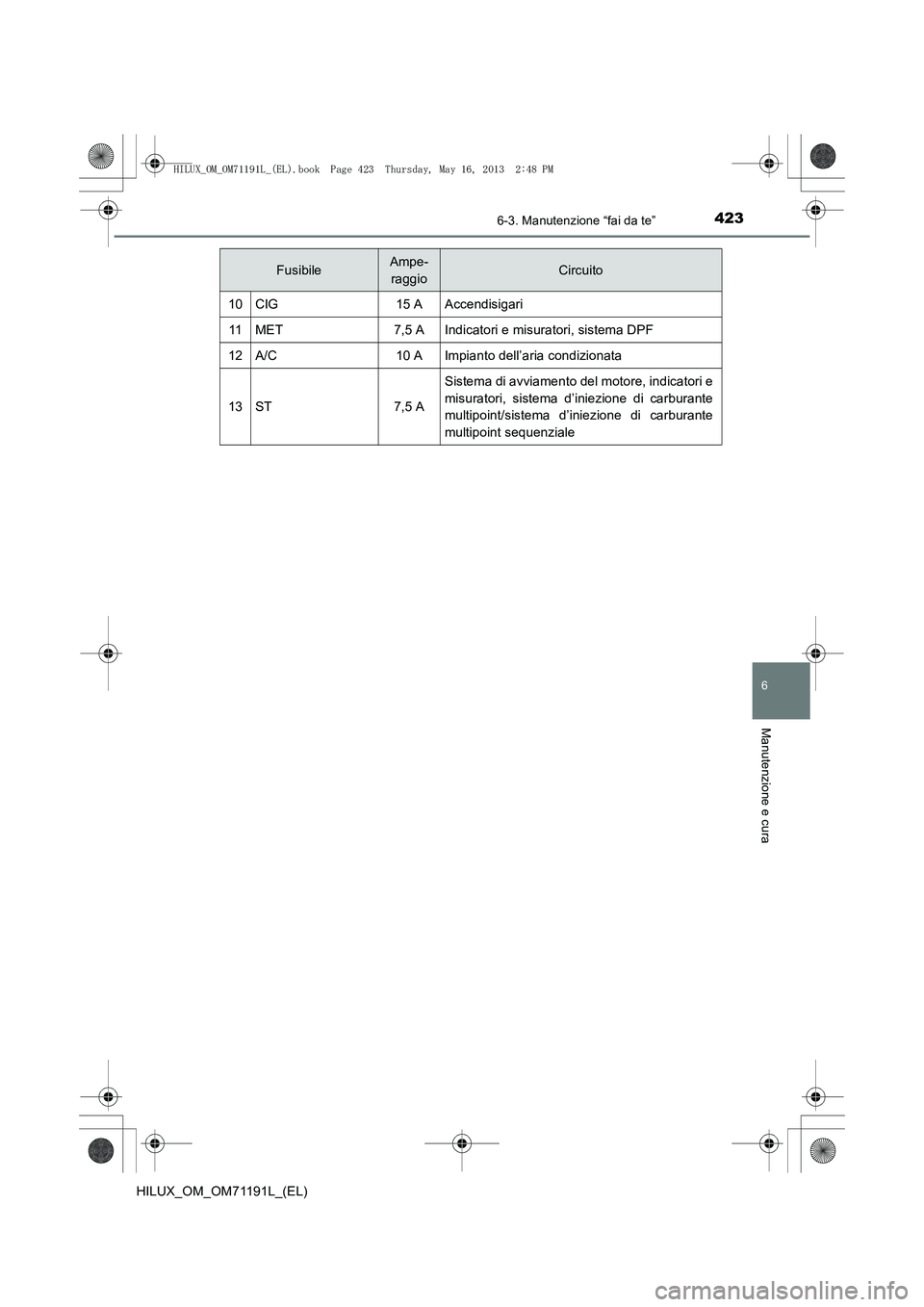

10CIG15 AAccendisigari
11MET7,5 AIndicatori e misuratori, sistema DPF
12A/C10 AImpianto dell’aria condizionata
13ST7,5 A
Sistema di avviamento del motore, indicatori e
misuratori, sistema d’iniezione di carburante
multipoint/sistema d’iniezione di carburante
multipoint sequenziale
FusibileAmpe-raggioCircuito
HILUX_OM_OM71191L_(EL).book Page 423 Thursday, May 16, 2013 2:48 PM

4246-3. Manutenzione “fai da te”
HILUX_OM_OM71191L_(EL)

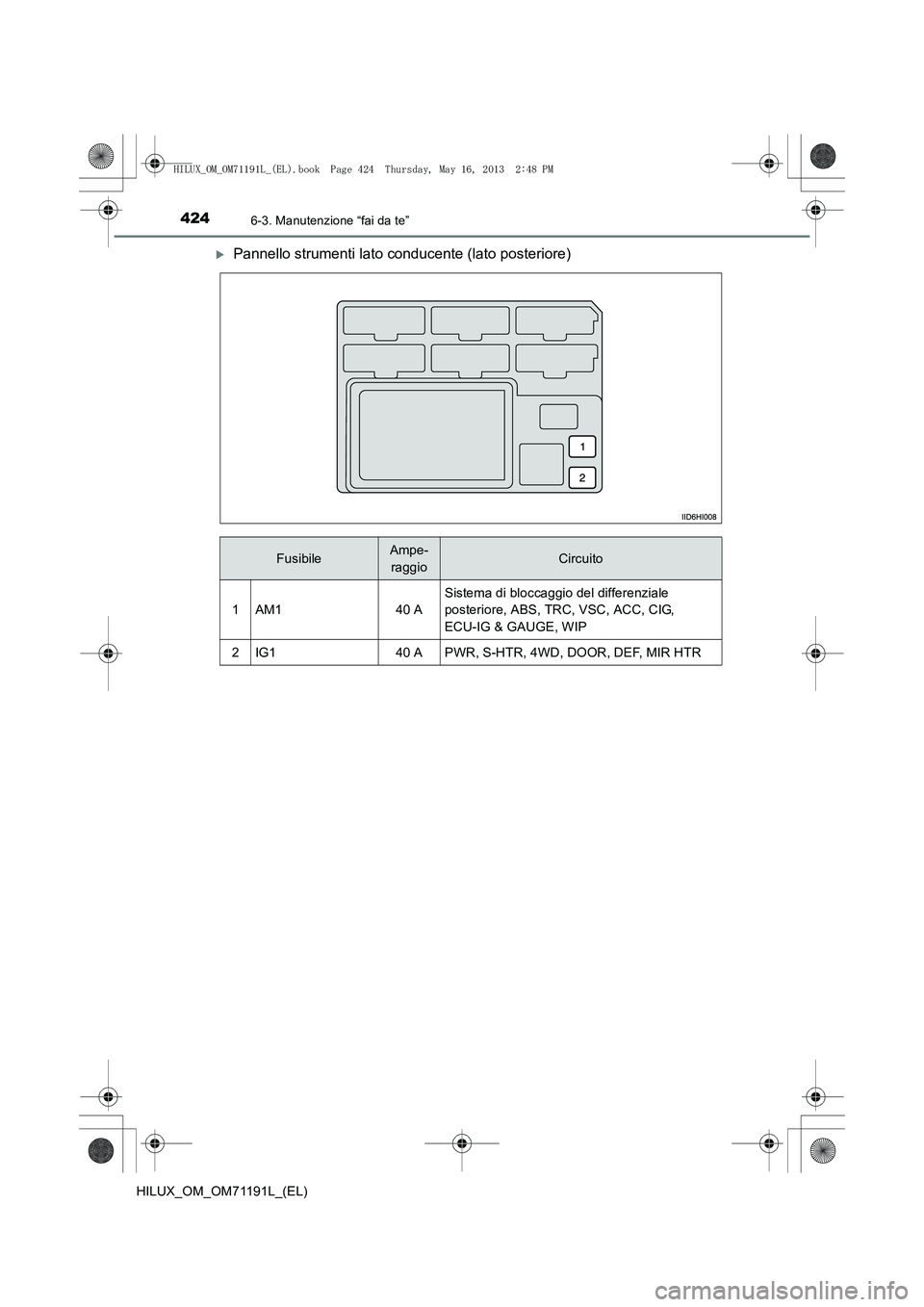

XPannello strumenti lato conducente (lato posteriore)
FusibileAmpe-raggioCircuito
1AM140 A
Sistema di bloccaggio del differenziale
posteriore, ABS, TRC, VSC, ACC, CIG,
ECU-IG & GAUGE, WIP
2IG140 APWR, S-HTR, 4WD, DOOR, DEF, MIR HTR
