2014 TOYOTA HILUX Manuale de Empleo (in Spanish)

505
8
8-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71190S_(ES)
Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llenará de SAE
5W-30, que ofrece el mayor ahorro
en combustible y el mejor arranque
en condiciones meteorológicas
frías.
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 5W-30.
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
5W-30):• La parte 5W de 5W-30 indica las propiedades necesarias del aceite para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 30 de 5W-30 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Margen de temperatura previsto antes
del próximo cambio de aceite.
Preferible
HILUX_OM_OM71190S_(ES).book Page 505 Thursday, May 16, 2013 3:39 PM

5068-1. Especificaciones
HILUX_OM_OM71190S_(ES)
XMotor diésel (para Kazajistán)
*: La capacidad del aceite de motor sirve solo como referencia al cambiarlo. Calienteel motor y apáguelo; espere 5 minutos como mínimo y compruebe el nivel de aceite
con la varilla indicadora.
■
Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Utilice “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota) aprobado por Toyota o un aceite equivalente con el
grado y la viscosidad que se indican a continuación.
Grado del aceite: API CF-4, CF o ACEA B1
Capacidad de aceite
(Drenaje y llenado —
Referencia
*)
Con filtro
Sin filtro 6,9 L (7,3 qt., 6,1 qt.Ing.)
6,6 L (7,0 qt., 5,8 qt.Ing.)
HILUX_OM_OM71190S_(ES).book Page 506 Thursday, May 16, 2013
3:39 PM

507
8
8-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71190S_(ES)
Viscosidad recomendada (SAE):
SAE 5W-30 es la mejor elección
para su vehículo, ya que le ofrece
el mayor ahorro de combustible y
el mejor arranque en tiempo frío.
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 5W-30.
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
5W-30):• La parte 5W de 5W-30 indica las propiedades necesarias del aceite para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 30 de 5W-30 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Margen de temperatura previsto antes
del próximo cambio de aceite.
Preferible
HILUX_OM_OM71190S_(ES).book Page 507 Thursday, May 16, 2013 3:39 PM

5088-1. Especificaciones
HILUX_OM_OM71190S_(ES)
Sistema de refrigeración
Capacidad
Motor de
gasolina
XCon calefacción
7,8 L (8,2 qt., 6,9 qt.Ing.)
XSin calefacción
7,0 L (7,4 qt., 6,2 qt.Ing.)
Motor diésel
XCon transmisión manual
9,8 L (10,4 qt., 8,6 qt.Ing.)
XCon transmisión automática
11,1 L (11,7 qt., 9,8 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes: • “Toyota Super Long Life Coolant” (refrige- rante Super Long Life de Toyota)
• Otro similar de alta calidad basado en etilen- glicol que no contenga silicatos, aminas,
nitritos ni boratos, con tecnología híbrida de
ácido orgánico y larga duración
No utilice solo agua corriente.
Sistema de encendido
Bujía
FabricanteDENSO SK20HR-A11
Distancia entre electrodos1,1 mm (0,043 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electro-
dos de las bujías.
HILUX_OM_OM71190S_(ES).book Page 508 Thursday, May 16, 2013 3:39 PM

509
8
8-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71190S_(ES)
*: La capacidad de líquido se indica solo como referencia. Si es necesario reponerlo, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
Sistema eléctrico
Batería
Lectura de la densidad rela-
tiva a 20 °C (68 °F): 1,250
 1,290 Totalmente cargada
1,160  1,200 Media carga
1,060  1,100 Descargada
Amperaje de carga
Carga rápida
Carga lenta 15 A máx.
5 A máx.
Transmisión automática
Capacidad de líquido*10,6 L (11,2 qt., 9,3 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de transmisión
automática WS genuino de Toyota)
AV I S O
■
Tipo de líquido de la transmisión automática
El uso de un líquido de la transmisión que no sea “Toyota Genuine ATF WS” (líquido
de transmisión automática WS genuino de Toyota) puede afectar al funcionamiento
del cambio de marchas, bloquear la transmisión provocando vibraciones y, en última
instancia, causar daños en la transmisión del vehículo.
HILUX_OM_OM71190S_(ES).book Page 509 Thursday, May 16, 2013 3:39 PM

5108-1. Especificaciones
HILUX_OM_OM71190S_(ES)
Transmisión manual
Capacidad de
aceiteModelos 4WD 2,2 L (2,3 qt., 1,9 qt.Ing.)
Pre Runner 2,6 L (2,7 qt., 2,3 qt.Ing.)
Tipo de aceite Aceite de engranajes API GL-4
Viscosidad del aceite
recomendada
XPara Martinica, Israel, Guadalupe y Guayana
Francesa
SAE 75W-90, 80W u 80W-90
XOtros
SAE 75W-90
Caja de transferencia
Capacidad de aceite1,0 L (1,1 qt., 0,9 qt.Ing.)
Tipo de aceiteAceite de engranajes API GL-4 o GL-5
Viscosidad del aceite
recomendadaSAE 75W-90
HILUX_OM_OM71190S_(ES).book Page 510 Thursday, May 16, 2013 3:39 PM

511
8
8-1. Especificaciones
Especificaciones del vehículo
HILUX_OM_OM71190S_(ES)
*1: Fabricado en Sudáfrica*3
*2: Fabricado en Tailandia*3
*3: Consulte “Comprobación del modelo de su vehículo” si no sabe con certeza a quémodelo corresponde su vehículo. ( →P. 1 2 )
Diferencial
Capacidad
de aceite
Parte
delan-
teraSin A.D.D.1,45 L (1,53 qt., 1,28 qt.Ing.)
Con A.D.D.1,65 L (1,74 qt., 1,45 qt.Ing.)
Parte
tra-
sera
Con sistema de
bloqueo del diferencial
trasero
2,90 L (3,06 qt., 2,55 qt.Ing.)
Con LSD3,35 L (3,54 qt., 2,95 qt.Ing.)
Normal2,45 L (2,59 qt., 2,16 qt.Ing.)*1
3,35 L (3,54 qt., 2,95 qt.Ing.)*2
Tipo de aceite
Sin LSDAceite de engranajes hipoides API
GL-5
Con LSDAceite de engranajes hipoides LSD
API GL-5
Viscosidad del
aceiteSin A.D.D.
Por encima de -18 °C (0 °F):
SAE90
Por debajo de -18 °C (0 °F):
SAE 80W o SAE 80W-90
Con A.D.D.SAE 75W-90
Embrague
Juego libre del pedal 5  15 mm (0,2  0,6 pul.)
Tipo de líquido SAE J1703 o FMVSS 116 DOT 3 o SAE J1704
o FMVSS 116 DOT 4
HILUX_OM_OM71190S_(ES).book Page 511 Thursday, May 16, 2013
3:39 PM

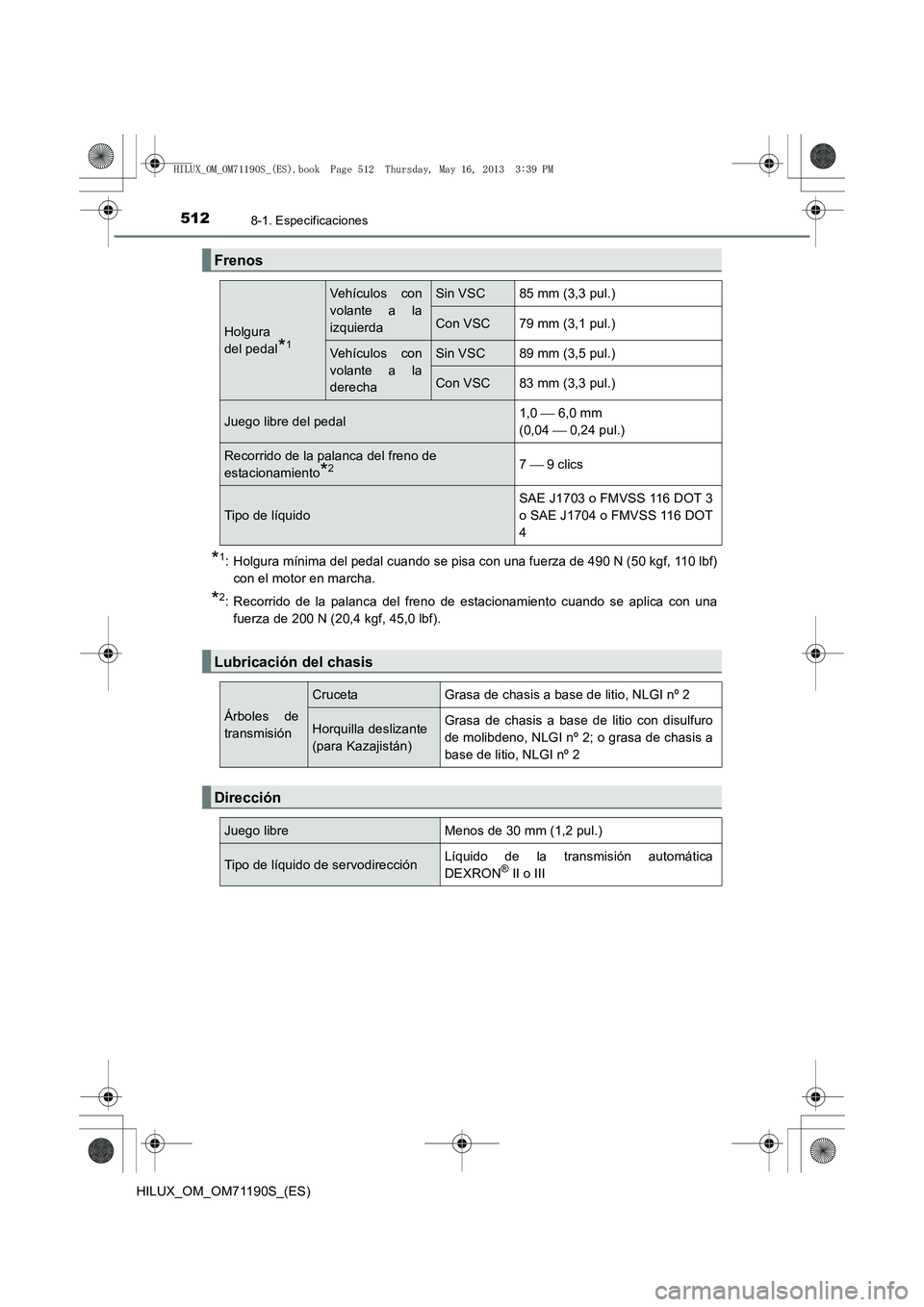

5128-1. Especificaciones
HILUX_OM_OM71190S_(ES)
*1: Holgura mínima del pedal cuando se pisa con una fuerza de 490 N (50 kgf, 110 lbf)con el motor en marcha.
*2: Recorrido de la palanca del freno de estacionamiento cuando se aplica con una
fuerza de 200 N (20,4 kgf, 45,0 lbf).
Frenos
Holgura
del pedal
*1
Vehículos con
volante a la
izquierdaSin VSC85 mm (3,3 pul.)
Con VSC79 mm (3,1 pul.)
Vehículos con
volante a la
derechaSin VSC89 mm (3,5 pul.)
Con VSC83 mm (3,3 pul.)
Juego libre del pedal1,0  6,0 mm
(0,04  0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento
*27  9 clics
Tipo de líquido
SAE J1703 o FMVSS 116 DOT 3
o SAE J1704 o FMVSS 116 DOT
4
Lubricación del chasis
Árboles de
transmisión
CrucetaGrasa de chasis a base de litio, NLGI nº 2
Horquilla deslizante
(para Kazajistán)Grasa de chasis a base de litio con disulfuro
de molibdeno, NLGI nº 2; o grasa de chasis a
base de litio, NLGI nº 2
Dirección
Juego libreMenos de 30 mm (1,2 pul.)
Tipo de líquido de servodirecciónLíquido de la transmisión automática
DEXRON® II o III
HILUX_OM_OM71190S_(ES).book Page 512 Thursday, May 16, 2013 3:39 PM
