2014 Peugeot 508 RXH Manual do proprietário (in Portuguese)

183
508rXH_pt_Chap07_securite_ed01-2014
airbags
Sistema concebido para optimizar a segurança
dos ocupantes (excepto o passageiro traseiro
central) em caso de colisões violentas. Os
airbags completam a acção dos cintos de
segurança equipados com limitador de esforço
(excepto o passageiro no banco central traseiro).
Nesse caso, os sensores electrónicos registam
e analisam os embates frontais e laterais nas
zonas de detecção de colisões:
-
e

m caso de colisão violenta, os airbags
disparam instantaneamente e contribuem
para proteger melhor os ocupantes do
veículo (excepto o passageiro traseiro
central); imediatamente após a colisão, os
airbags esvaziam-se rapidamente, a fim de
não incomodar a visibilidade, nem a eventual
saída dos ocupantes;
-
e

m caso de uma colisão pouco violenta, de
impacto no lado traseiro e em determinadas
condições de capotamento, os airbags não
disparam. O cinto de segurança contribui
para assegurar a sua protecção nestas
situações.
Os airbags não funcionam com a
ignição desligada.
Este equipamento é accionado apenas
uma vez. Se ocorrer uma segunda
colisão (aquando do mesmo acidente
ou outro acidente), o airbag não será
accionado. O accionamento do ou dos airbags
é acompanhado por uma ligeira
libertação de fumo e de um ruído,
devidos à activação do cartucho
pirotécnico integrado no sistema.
Este fumo não é nocivo, mas pode
revelar-se irritante para as pessoas
sensíveis.
O ruído da detonação pode provocar
uma ligeira diminuição da capacidade
auditiva durante um breve período.
Zonas de detecção de colisão
A. Zona de colisão frontal.
B. Z
ona de colisão lateral.
Airbags frontais
Activação
São accionados, excepto o airbag frontal do
passageiro se este estiver neutralizado, em caso
de uma colisão frontal violenta aplicada em toda ou
parte da zona de impacto frontal A, segundo o eixo
longitudinal do veículo num plano horizontal e no
sentido da parte da frente para a traseira do veículo.
O airbag frontal interpõe-se entre o tórax e a
cabeça do ocupante dianteiro do veículo e o
volante, do lado do condutor, e o painel de bordo, do
lado do passageiro, para amortecer a sua projecção
para a frente.
Sistema que protege, em caso de colisão
frontal violenta, o condutor e o passageiro
dianteiro, no sentido de limitar os riscos de
traumatismo na cabeça e no tórax.
Para o condutor, está integrado no centro do
volante; para o passageiro dianteiro, no painel
de bordo por cima do porta-luvas.
7
Segurança

184
508rXH_pt_Chap07_securite_ed01-2014
Neutralização
apenas o airbag frontal do passageiro pode ser
neutralizado:
F

i
ntroduza a chave no comando de
neutralização do airbag do passageiro,
F

r
ode-a para a posição "OFF" ,
F

em
seguida, retire-a mantendo-a nesta
posição.
Consoante a versão, esta luz
avisadora acende-se, quer no
quadro de bordo, quer no painel de
avisadores do cinto de segurança e do airbag
frontal do passageiro, com a ignição ligada e
durante toda a neutralização.
Para assegurar a segurança das crianças,
neutralize imperativamente o airbag frontal
do passageiro sempre que instalar uma
cadeira para crianças "de costas para a
estrada" no banco do passageiro dianteiro.
Caso contrário, a criança arriscar-se-á
a ficar gravemente ferida, ou morta,
aquando do disparo do airbag.
Reactivação
assim que retirar a cadeira para crianças,
com a ignição desligada , rode o comando
para a posição "ON" para activar de novo o
airbag e assegurar, assim, a segurança do seu
passageiro dianteiro em caso de colisão.
Com a ignição ligada, esta luz
avisadora acende-se no painel de
avisadores do cinto de segurança
e do airbag frontal do passageiro
durante cerca de um minuto, se
o airbag frontal do passageiro se
encontrar activado.
Anomalia de funcionamento
Se esta luz avisadora se acender
no quadro de bordo, acompanhada
por um sinal sonoro e por uma
mensagem no ecrã do quadro de
bordo, consulte a rede PE
u

g
E
O
t
ou uma
oficina qualificada para verificação do sistema.
Os airbags podem deixar de ser activados em
caso de colisão violenta.
Segurança

185
508rXH_pt_Chap07_securite_ed01-2014

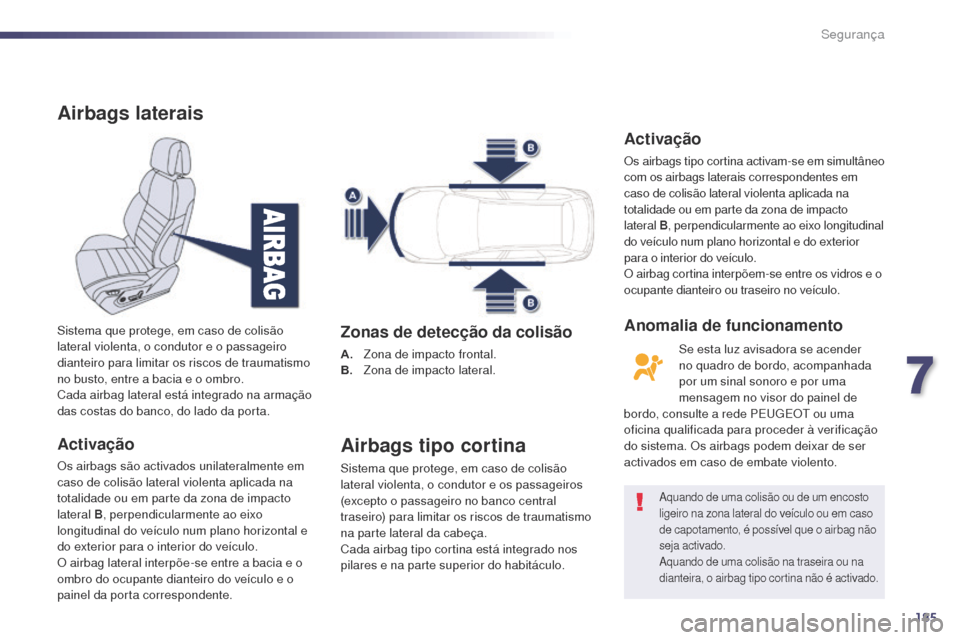

Airbags laterais
Activação
Os airbags são activados unilateralmente em
caso de colisão lateral violenta aplicada na
totalidade ou em parte da zona de impacto
lateral B, perpendicularmente ao eixo
longitudinal do veículo num plano horizontal e
do exterior para o interior do veículo.
O airbag lateral interpõe-se entre a bacia e o
ombro do ocupante dianteiro do veículo e o
painel da porta correspondente. Sistema que protege, em caso de colisão
lateral violenta, o condutor e o passageiro
dianteiro para limitar os riscos de traumatismo
no busto, entre a bacia e o ombro.
Cada airbag lateral está integrado na armação
das costas do banco, do lado da porta.
Zonas de detecção da colisão
A. Zona de impacto frontal.
B. Z
ona de impacto lateral.
Airbags tipo cortina
Sistema que protege, em caso de colisão
lateral violenta, o condutor e os passageiros
(excepto o passageiro no banco central
traseiro) para limitar os riscos de traumatismo
na parte lateral da cabeça.
Cada airbag tipo cortina está integrado nos
pilares e na parte superior do habitáculo.
aquando de uma colisão ou de um encosto
ligeiro na zona lateral do veículo ou em caso
de capotamento, é possível que o airbag não
seja activado.
aq

uando de uma colisão na traseira ou na
dianteira, o airbag tipo cortina não é activado.
Activação
Os airbags tipo cortina activam-se em simultâneo
com os airbags laterais correspondentes em
caso de colisão lateral violenta aplicada na
totalidade ou em parte da zona de impacto
lateral
B ,

perpendicularmente ao eixo longitudinal
do veículo num plano horizontal e do exterior
para o interior do veículo.
O airbag cortina interpõem-se entre os vidros e o
ocupante dianteiro ou traseiro no veículo.
Se esta luz avisadora se acender
no quadro de bordo, acompanhada
por um sinal sonoro e por uma
mensagem no visor do painel de
bordo, consulte a rede PE
u

g
E
O
t
ou uma
oficina qualificada para proceder à verificação
do sistema. Os airbags podem deixar de ser
activados em caso de embate violento.
Anomalia de funcionamento
7
Segurança

186
508rXH_pt_Chap07_securite_ed01-2014
adopte uma posição sentada normal e
vertical.
Coloque o cinto de segurança do seu banco
e posicione-o correctamente.
Não coloque nada entre os ocupantes
frontais e os airbags (criança, animal,
objecto, ...). Isso poderia impedir o
funcionamento dos airbags ou ferir os
ocupantes.
Depois de um acidente ou do roubo do
veículo, solicite a verificação dos sistemas
dos airbags.
Qualquer intervenção nos sistemas
dos airbags deverá ser efectuada
exclusivamente na
r
e
de PE
u
g
E
O
t
ou
numa oficina qualificada.
Mesmo cumprindo todas as precauções
indicadas, não fica excluído o risco de
ferimentos ou ligeiras queimaduras na
cabeça, no peito ou nos braços, aquando do
accionamento de um airbag. Com efeito, o
saco enche-se de forma quase instantânea
(alguns milisegundos) e, em seguida,
esvazia-se no mesmo espaço de tempo,
evacuando os gases quentes através dos
orifícios previstos para o efeito.
Airbags laterais
Airbags frontais
Airbags tipo cortina
Não fixe nem cole nada no tejadilho, pois
isso poderia resultar em ferimentos na
cabeça ao accionar o airbag tipo cortina.
Se presentes no seu veículo, não desmonte
as pegas de fixação implantadas no
tejadilho, pois estes elementos auxiliam a
fixação dos airbags de cortina.
Para que os airbags frontais sejam totalmente eficazes, respeite as seguintes regras de segurança:
Não conduza agarrando o volante pelos
seus raios ou deixando as mãos sobre a
caixa central do volante.
Não coloque os pés no painel de bordo, no
lado do passageiro.
Não fume, porque o enchimento dos airbags
pode provocar queimaduras ou riscos
de ferimentos devido ao cigarro ou ao
cachimbo.
Nunca desmonte, fure ou submeta o volante
a impactos violentos.
Não fixe ou cole nada no volante nem no
painel de bordo, esta situação poderá
ocasionar ferimentos aquando do
accionamento dos airbags. Proteja os bancos apenas com coberturas
homologadas, compatíveis com o
accionamento dos airbags laterais. Para
conhecer a gama de coberturas adaptadas
ao seu veículo, poderá consultar a rede
P E
u

g
E
O
t
.
Consulte a rubrica "
a

cessórios".
Não fixe nem cole nada nas costas dos
bancos (vestuário...), pois essa situação
poderia resultar em ferimentos no tórax ou
nos braços ao accionar o airbag lateral.
Não aproxime demasiado o tronco da porta.
Segurança

187
508rXH_pt_Chap08_info-pratiques_ed01-2014

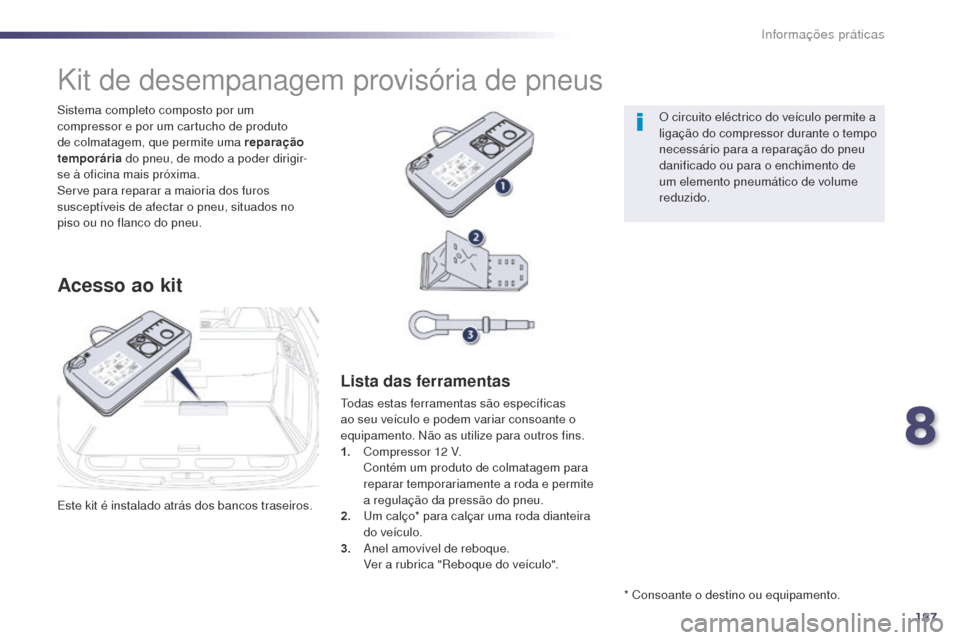

Este kit é instalado atrás dos bancos traseiros. Sistema completo composto por um
compressor e por um cartucho de produto
de colmatagem, que permite uma reparação
temporári a do pneu, de modo a poder dirigir-
se à oficina mais próxima.
Serve para reparar a maioria dos furos
susceptíveis de afectar o pneu, situados no
piso ou no flanco do pneu.
Kit de desempanagem provisória de pneus
Acesso ao kit
Lista das ferramentas
todas estas ferramentas são específicas
ao seu veículo e podem variar consoante o
equipamento. Não as utilize para outros fins.
1.
C

ompressor 12 v
. C

ontém um produto de colmatagem para
reparar temporariamente a roda e permite
a regulação da pressão do pneu.
2.


u
m c
alço* para calçar uma roda dianteira
do veículo.
3.


a
n
el amovível de reboque.


v
e
r a rubrica "
re
boque do veículo". * Consoante o destino ou equipamento.O circuito eléctrico do veículo permite a
ligação do compressor durante o tempo
necessário para a reparação do pneu
danificado ou para o enchimento de
um elemento pneumático de volume
reduzido.
8
Informações práticas

188
508rXH_pt_Chap08_info-pratiques_ed01-2014
A. Selector de posição "re paração" ou
"Enchimento".
B.
I

nterruptor marcha "I" / paragem "O".
C.
B

otão de esvaziamento.
D.
M

anómetro (em bar e p.s.i.).
E.
C

ompartimento com:
-

u
m cabo com adaptador para
tomada


12
v,
-


v
árias pontas de enchimento para
acessórios, como bolas, pneus de
bicicletas...
Descrição do kit
F. Cartucho de produto de colmatagem.
G. tu bo branco com tampão para a
reparação.
H.


t
u
bo preto para o enchimento.
I.


a
u
tocolante de limitação de velocidade. O autocolante de limitação de velocidade I
deve ser colado no volante do veículo
para o lembrar de que uma roda se
encontra em utilização temporária.
Não ultrapasse a velocidade de 80 km/h
com um pneu reparado com a ajuda
deste tipo de kit.
Informações práticas

189
508rXH_pt_Chap08_info-pratiques_ed01-2014

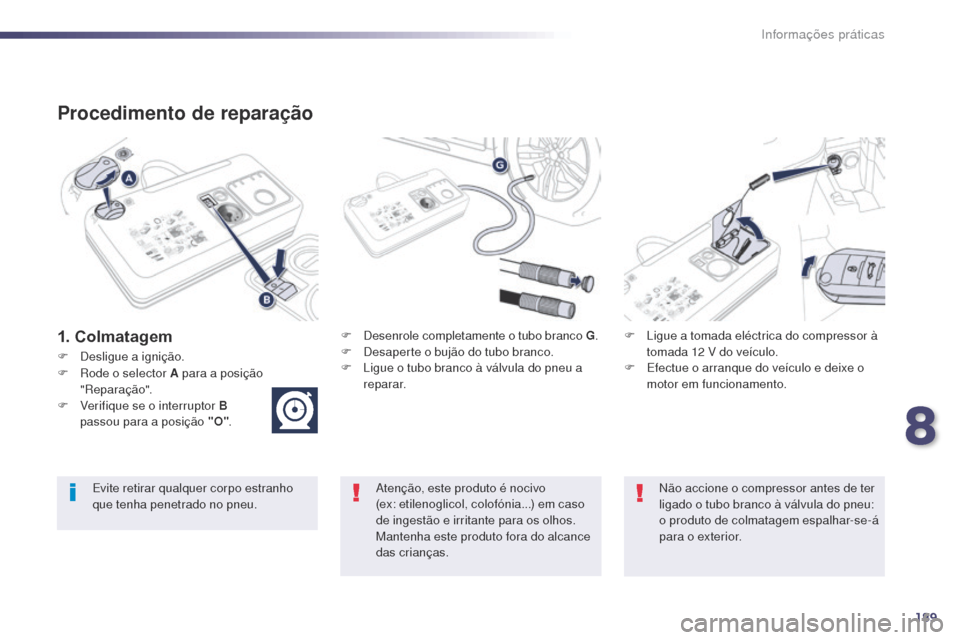

Procedimento de reparação
1. ColmatagemF Desenrole completamente o tubo branco G .
F D esaperte o bujão do tubo branco.
F

L
igue o tubo branco à válvula do pneu a
reparar. F
L igue a tomada eléctrica do compressor à
tomada 12 v do veículo.
F

E
fectue o arranque do veículo e deixe o
motor em funcionamento.
at

enção, este produto é nocivo
(ex:
etilenoglicol, colofónia...) em caso
de ingestão e irritante para os olhos.
Mantenha este produto fora do alcance
das crianças.
Evite retirar qualquer corpo estranho
que tenha penetrado no pneu.
F

D

esligue a ignição.
F
r
o

de o selector A para a posição
"
re

paração".
F
v
e

rifique se o interruptor B
passou para a posição "O" .
Não accione o compressor antes de ter
ligado o tubo branco à válvula do pneu:
o produto de colmatagem espalhar-se-á
para o exterior.
8
Informações práticas

190
508rXH_pt_Chap08_info-pratiques_ed01-2014
Se passados entre cinco e sete minutos
não atingir a pressão indicada,
significa que o pneu não pode ser
reparado; consulte a rede PE
u

g
E
O
t

ou uma oficina qualificada para a
desempanagem do seu veículo.
F

C

oloque o compressor em funcionamento
ao deslocar o interruptor B para a
posição "l"
até que a pressão do pneu
atinja os 2,0 bars.
O p

roduto de colmatagem é injectado sob
pressão no pneu; não desligue o tubo da
válvula durante esta operação (risco de
s a l p i c o s). F r
e
tire o kit e aperte novamente o tampão
do tubo branco.

t
e
nha atenção para não sujar o seu
veículo com vestígios de líquido. Mantenha
o kit ao seu alcance.
F
C
oloque o veículo em movimento
imediatamente, durante cerca de cinco
quilómetros, a velocidade reduzida
(entre 20 e 60 km/h), para colmatar o furo.
F P are para verificar a reparação e a
pressão através do kit.
Detecção de pressão baixa
Se o veículo estive equipado com a
detecção de pressão baixa, o avisador de
pressão baixa estará sempre aceso após
a reparação da roda, até à reinicialização
do sistema pela rede PE
u

g
E
O
t
ou por
uma oficina qualificada.
Informações práticas
