2014 Peugeot 508 Manuel du propriétaire (in French)

8
191
Informations pratiques

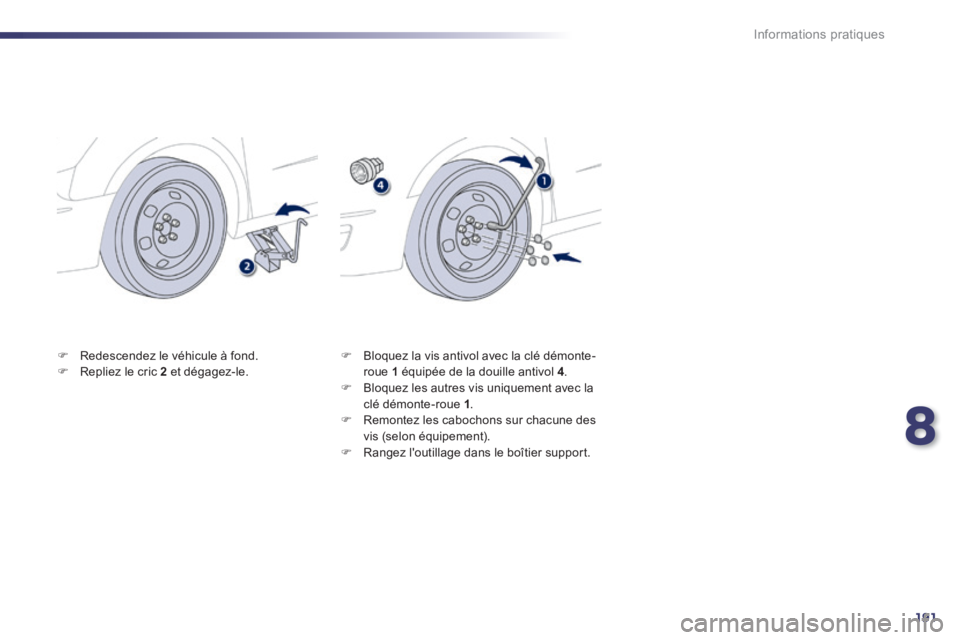

 Redescendez le véhicule à fond.  Repliez le cric 2 et dégagez-le.  Bloquez la vis antivol avec la clé démonte-roue 1 équipée de la douille antivol 4 .  Bloquez les autres vis uniquement avec la clé démonte-roue 1 .  Remontez les cabochons sur chacune des vis (selon équipement).  Rangez l'outillage dans le boîtier support.

192
Informations pratiques
Changement d’une lampe
Feux avant
Modèle avec feux au xénon et projecteurs directionnels
1. Feux diurnes / de position (diodes électroluminescentes-LED).2. Feux de croisement / route directionnels (D1S-35W).3. Indicateurs de direction (PY21-21W).4. Projecteurs antibrouillard (directionnels selon version) (H8).
Modèle avec feux halogènes
1. Feux de croisement et de route ( H 7- 5 5 W ) .2. Feux de position (W5-5W).3. Feux de route (H7-55W).4. Feux diurnes (SP13-13W).5. Projecteurs antibrouillard (directionnels selon version) (H8).6. Indicateurs de direction (PY21-21W).
Avec les lampes à ergots de type H7... respectez bien leur positionnement pour garantir la meilleure qualité d’éclairage.
Dans certaines conditions climatiques (température basse, humidité), la présence de buée sur la sur face interne de la glace des projecteurs avant et des feux arrière est normale ; celle-ci disparaît quelques minutes après l’allumage des feux.

8
193
Informations pratiques

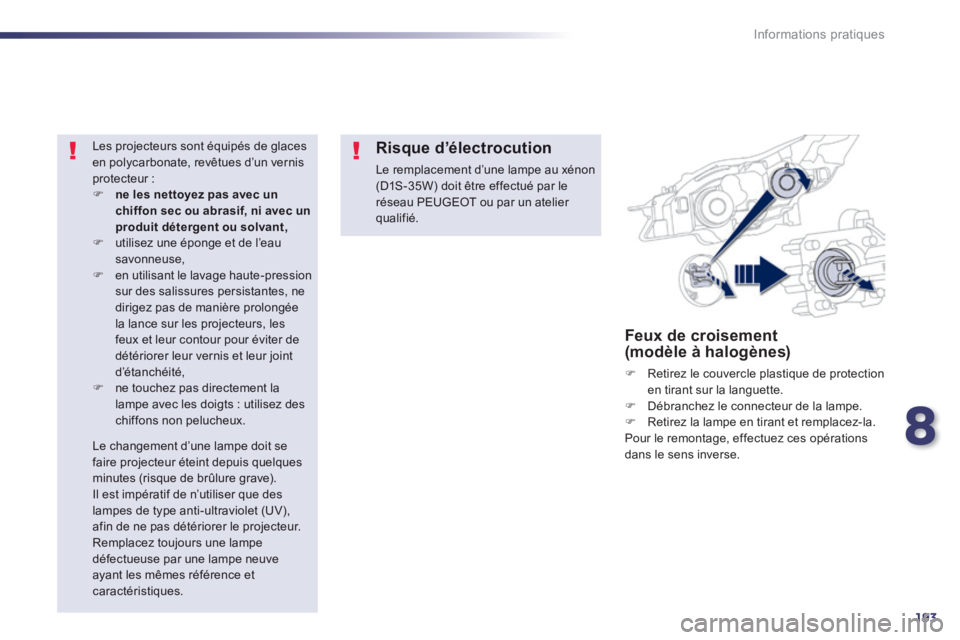

Feux de croisement (modèle à halogènes)
 Retirez le couvercle plastique de protection en tirant sur la languette.  Débranchez le connecteur de la lampe.  Retirez la lampe en tirant et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
Les projecteurs sont équipés de glaces en polycarbonate, revêtues d’un vernis protecteur :  ne les nettoyez pas avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant, utilisez une éponge et de l’eau savonneuse,  en utilisant le lavage haute-pression sur des salissures persistantes, ne dirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d’étanchéité,  ne touchez pas directement la lampe avec les doigts : utilisez des chiffons non pelucheux.
Risque d’électrocution
Le remplacement d’une lampe au xénon (D1S-35W) doit être effectué par le réseau PEUGEOT ou par un atelier qualifié.
Le changement d’une lampe doit se faire projecteur éteint depuis quelques minutes (risque de brûlure grave). Il est impératif de n’utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes référence et caractéristiques.

194
Informations pratiques

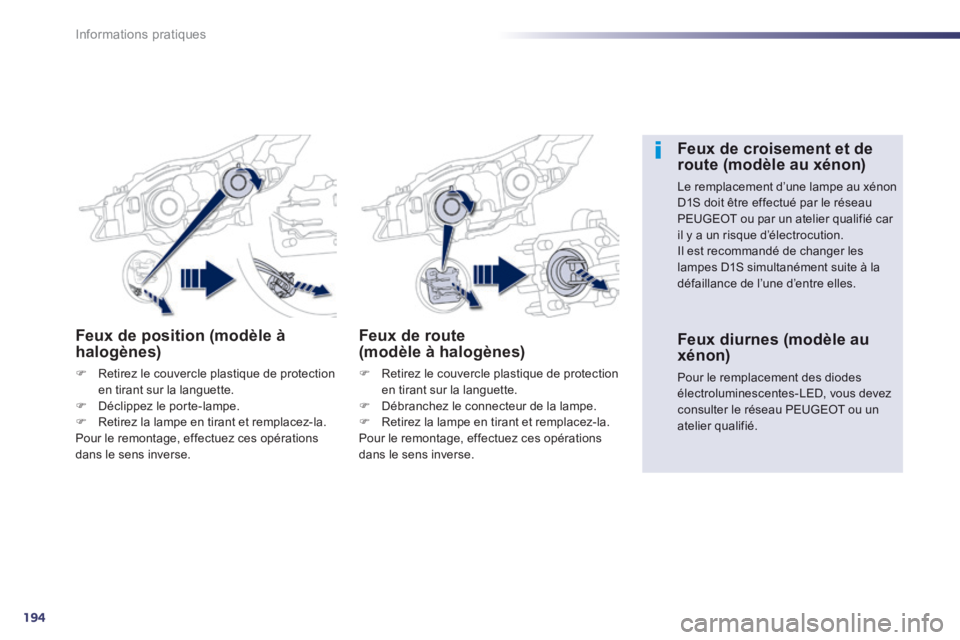

Feux de position (modèle à halogènes)
 Retirez le couvercle plastique de protection en tirant sur la languette.  Déclippez le porte-lampe.  Retirez la lampe en tirant et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
Feux de route (modèle à halogènes)
 Retirez le couvercle plastique de protection en tirant sur la languette.  Débranchez le connecteur de la lampe.  Retirez la lampe en tirant et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
Feux de croisement et de route (modèle au xénon)
Le remplacement d’une lampe au xénon D1S doit être effectué par le réseau PEUGEOT ou par un atelier qualifié car il y a un risque d’électrocution. Il est recommandé de changer les lampes D1S simultanément suite à la défaillance de l’une d’entre elles.
Feux diurnes (modèle au
xénon)
Pour le remplacement des diodes électroluminescentes-LED, vous devez consulter le réseau PEUGEOT ou un atelier qualifié.

8
195
Informations pratiques

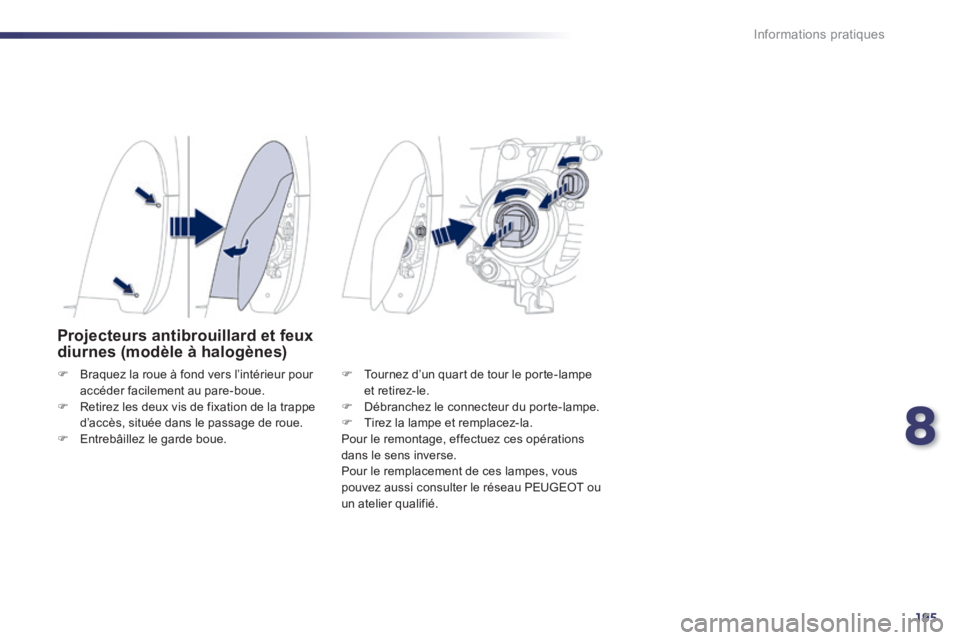

Projecteurs antibrouillard et feux diurnes (modèle à halogènes)
 Braquez la roue à fond vers l’intérieur pour accéder facilement au pare-boue.  Retirez les deux vis de fixation de la trappe d’accès, située dans le passage de roue.  Entrebâillez le garde boue.
 Tournez d’un quart de tour le porte-lampe et retirez-le.  Débranchez le connecteur du porte-lampe.  Tirez la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse. Pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau PEUGEOT ou un atelier qualifié.

196
Informations pratiques

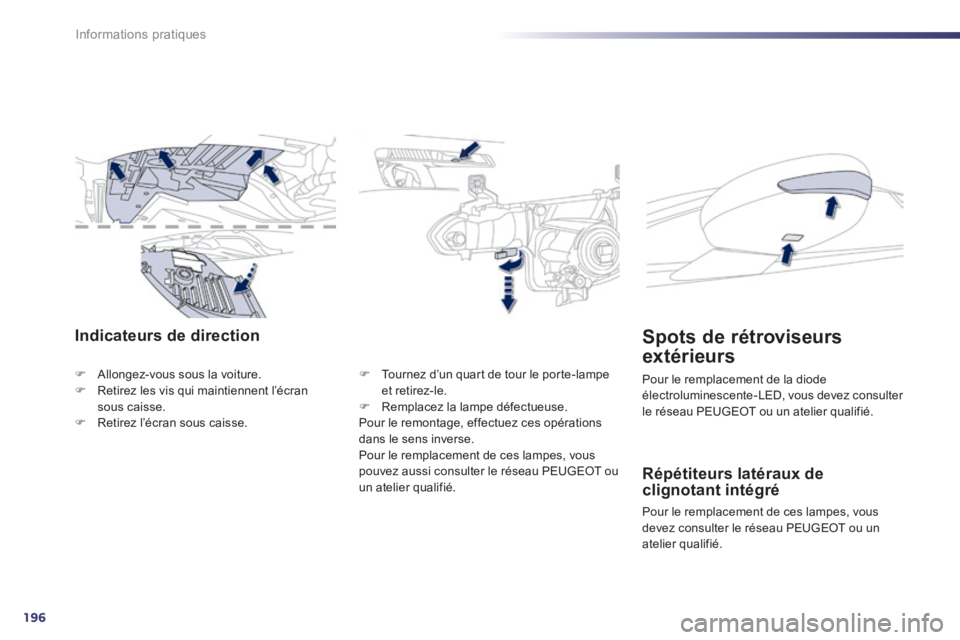

Indicateurs de direction
 Allongez-vous sous la voiture.  Retirez les vis qui maintiennent l’écran sous caisse.  Retirez l’écran sous caisse.
 Tournez d’un quart de tour le porte-lampe et retirez-le.  Remplacez la lampe défectueuse. Pour le remontage, effectuez ces opérations dans le sens inverse. Pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau PEUGEOT ou un atelier qualifié. Répétiteurs latéraux de clignotant intégré
Pour le remplacement de ces lampes, vous devez consulter le réseau PEUGEOT ou un atelier qualifié.
Spots de rétroviseurs
extérieurs
Pour le remplacement de la diode électroluminescente-LED, vous devez consulter le réseau PEUGEOT ou un atelier qualifié.

8
197
Informations pratiques

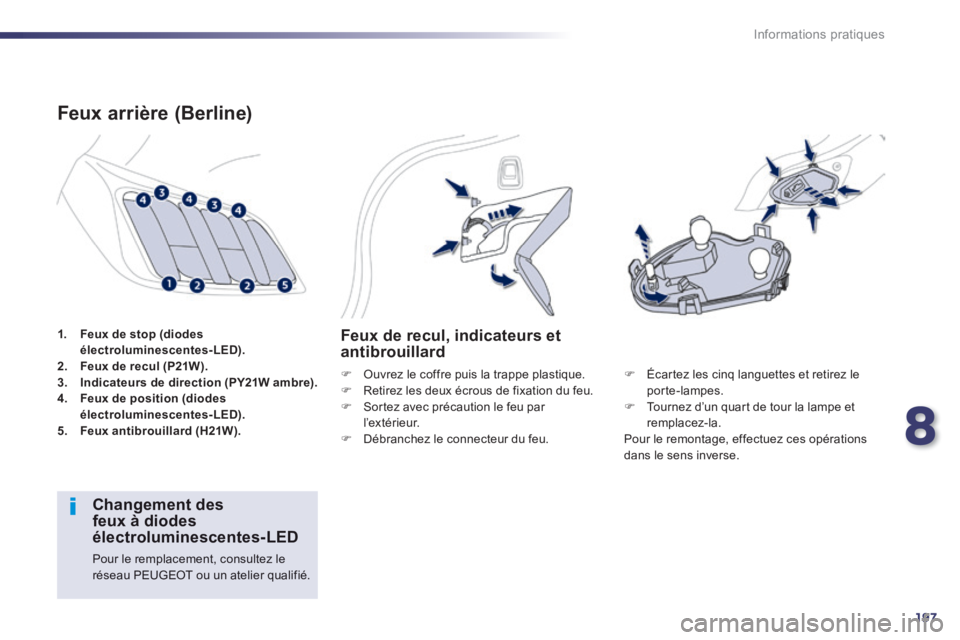

1. Feux de stop (diodes électroluminescentes-LED).2. Feux de recul (P21W).3. Indicateurs de direction (PY21W ambre).4. Feux de position (diodes électroluminescentes-LED).5. Feux antibrouillard (H21W).
Feux arrière (Berline)
Feux de recul, indicateurs et antibrouillard
 Ouvrez le coffre puis la trappe plastique.  Retirez les deux écrous de fixation du feu.  Sortez avec précaution le feu par l ’ex t é r i e u r.  Débranchez le connecteur du feu.
 Écartez les cinq languettes et retirez le porte-lampes.  Tournez d’un quart de tour la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
C h a n g e m e n t d e s feux à diodes électroluminescentes-LED
Pour le remplacement, consultez le réseau PEUGEOT ou un atelier qualifié.

198
Informations pratiques

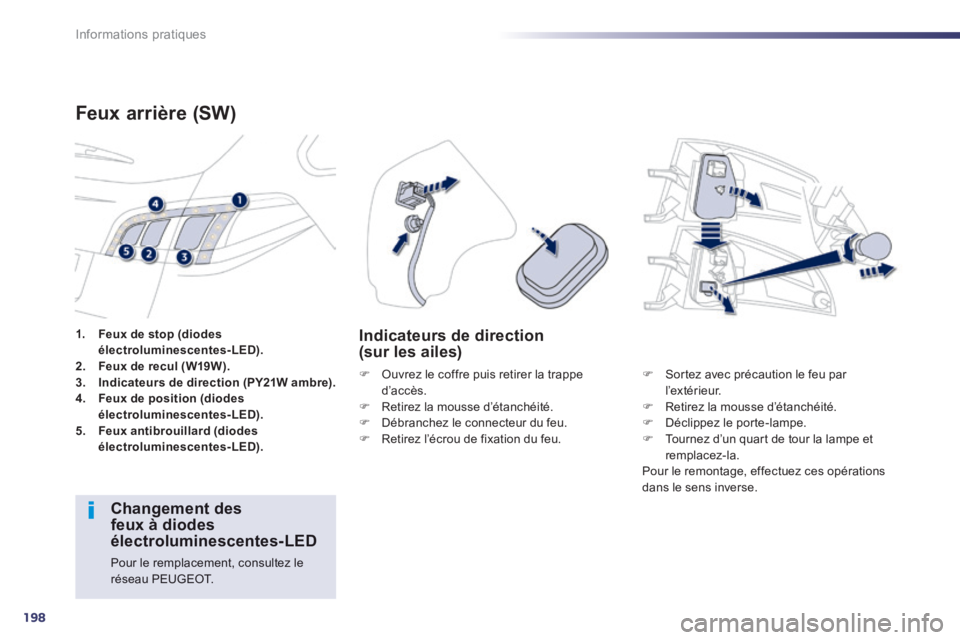

1. Feux de stop (diodes électroluminescentes-LED).2. Feux de recul (W19W).3. Indicateurs de direction (PY21W ambre).4. Feux de position (diodes électroluminescentes-LED).5. Feux antibrouillard (diodes électroluminescentes-LED).
Feux arrière (SW)
 Ouvrez le coffre puis retirer la trappe d’ac c è s.  Retirez la mousse d’étanchéité.  Débranchez le connecteur du feu.  Retirez l’écrou de fixation du feu.
Indicateurs de direction (sur les ailes)
 Sortez avec précaution le feu par l ’ex t é r i e u r.  Retirez la mousse d’étanchéité.  Déclippez le porte-lampe.  Tournez d’un quart de tour la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
C h a n g e m e n t d e s feux à diodes électroluminescentes-LED
Pour le remplacement, consultez le réseau PEUGEOT.
