2014 Peugeot 508 Manuel du propriétaire (in French)

8
183
Informations pratiques

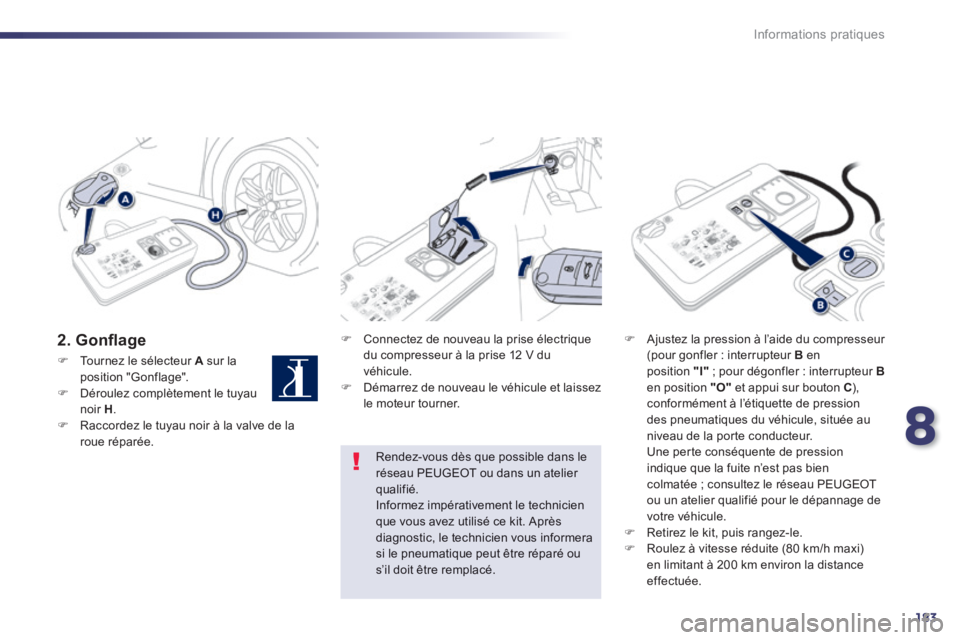

2 . G o n fl a g e  Connectez de nouveau la prise électrique du compresseur à la prise 12 V du véhicule.  Démarrez de nouveau le véhicule et laissez le moteur tourner.
 Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur B en position "I" ; pour dégonfler : interrupteur Ben position "O" et appui sur bouton C ), conformément à l’étiquette de pression des pneumatiques du véhicule, située au niveau de la porte conducteur. Une perte conséquente de pression indique que la fuite n’est pas bien colmatée ; consultez le réseau PEUGEOT ou un atelier qualifié pour le dépannage de votre véhicule.  Retirez le kit, puis rangez-le.  Roulez à vitesse réduite (80 km/h maxi) en limitant à 200 km environ la distance effectuée.
Rendez-vous dès que possible dans le réseau PEUGEOT ou dans un atelier qualifié. Informez impérativement le technicien que vous avez utilisé ce kit. Après diagnostic, le technicien vous informera si le pneumatique peut être réparé ou s’il doit être remplacé.
 Tournez le sélecteur A sur la position "Gonflage".  Déroulez complètement le tuyau noir H .  Raccordez le tuyau noir à la valve de la roue réparée.

184
Informations pratiques

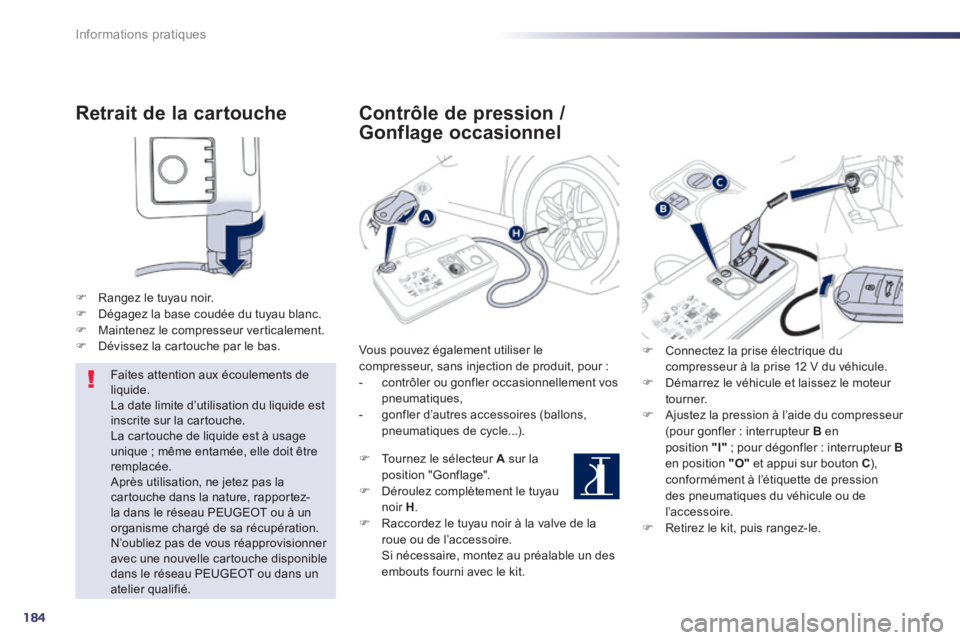

Retrait de la cartouche
 Rangez le tuyau noir.  Dégagez la base coudée du tuyau blanc.  Maintenez le compresseur verticalement.  Dévissez la cartouche par le bas.
Faites attention aux écoulements de liquide. La date limite d’utilisation du liquide est inscrite sur la cartouche. La cartouche de liquide est à usage unique ; même entamée, elle doit être remplacée. Après utilisation, ne jetez pas la cartouche dans la nature, rapportez-la dans le réseau PEUGEOT ou à un organisme chargé de sa récupération. N’oubliez pas de vous réapprovisionner avec une nouvelle cartouche disponible dans le réseau PEUGEOT ou dans un atelier qualifié.
Contrôle de pression /
Gonflage occasionnel
Vous pouvez également utiliser le compresseur, sans injection de produit, pour : - contrôler ou gonfler occasionnellement vos pneumatiques, - gonfler d’autres accessoires (ballons, pneumatiques de cycle...).
 Tournez le sélecteur A sur la position "Gonflage".  Déroulez complètement le tuyau noir H .  Raccordez le tuyau noir à la valve de la roue ou de l’accessoire. Si nécessaire, montez au préalable un des embouts fourni avec le kit.
 Connectez la prise électrique du compresseur à la prise 12 V du véhicule.  Démarrez le véhicule et laissez le moteur tourner.  Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur B en position "I" ; pour dégonfler : interrupteur Ben position "O" et appui sur bouton C ), conformément à l’étiquette de pression des pneumatiques du véhicule ou de l’accessoire.  Retirez le kit, puis rangez-le.

8
185
Informations pratiques
Changement d’une roue Mode opératoire de remplacement d’une roue défectueuse par la roue de secours au moyen des outillages fournis avec le véhicule.
Les outillages sont installés dans le coffre sous le plancher. Pour y accéder :  ouvrez le coffre,  placez le plancher de coffre à la vertical (SW : dans son guide), pour accéder aux outils.
Accès aux outillages
Liste des outillages
Tous ces outillages sont spécifiques à votre véhicule et peuvent varier selon équipement. Ne les utilisez pas pour d’autres usages. 1. Clé démonte-roue. Permet la dépose de l’enjoliveur et la dépose des vis de fixation de la roue. 2. Cric avec manivelle intégrée. Permet le soulèvement du véhicule.
3. Outil "cabochons" de vis. Permet la dépose des protecteurs (cabochons) de vis sur les roues aluminium. 4. Douille pour vis antivol (située dans la boîte
à gants). Permet l’adaptation de la clé démonte-roue aux vis spéciales "antivol". 5. Une cale pour caler une roue du véhicule. 6. Anneau de remorquage. Voir paragraphe "Remorquage du véhicule".

186
Informations pratiques

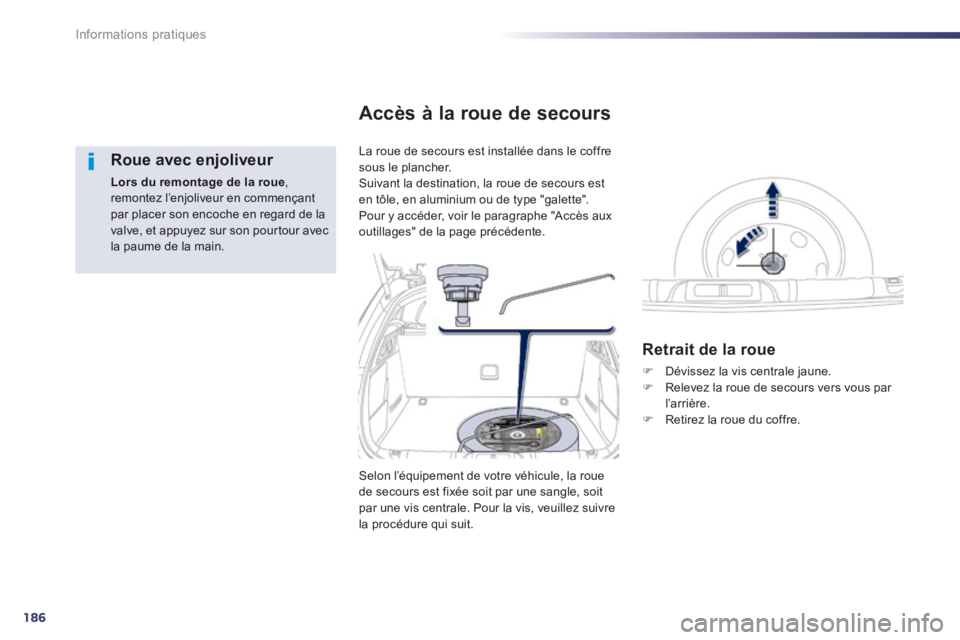

Roue avec enjoliveur
Lors du remontage de la roue , remontez l’enjoliveur en commençant par placer son encoche en regard de la valve, et appuyez sur son pourtour avec la paume de la main.
La roue de secours est installée dans le coffre sous le plancher. Suivant la destination, la roue de secours est en tôle, en aluminium ou de type "galette". Pour y accéder, voir le paragraphe "Accès aux
outillages" de la page précédente.
Accès à la roue de secours
Retrait de la roue
 Dévissez la vis centrale jaune.  Relevez la roue de secours vers vous par l ’ar r i ère.  Retirez la roue du coffre.
Selon l’équipement de votre véhicule, la roue de secours est fixée soit par une sangle, soit par une vis centrale. Pour la vis, veuillez suivre la procédure qui suit.

8
187
Informations pratiques
Remise en place de la roue
 Remettez en place le boîtier support au centre de la roue et clipez-le.  Remettez en place le caisson de rangement en polystyrène.
 Remettez en place la roue dans son logement.  Dévissez de quelques tours la vis centrale jaune, puis mettez-la en place au centre de la roue.  Serrez à fond jusqu’au cliquetis la vis centrale pour bien maintenir la roue.
Détection de sous-gonfl age
La roue de secours ne possède pas de capteur. La réparation de la roue crevée doit être effectuée par le réseau PEUGEOT ou par un atelier qualifié.

188
Informations pratiques
 Positionnez la semelle du cric 2 au sol et assurez-vous que celle-ci soit à l'aplomb de l'emplacement avant A ou arrière Bprévu sur le soubassement, le plus proche de la roue à changer.
Démontage de la roue
Stationnement du véhicule
Immobilisez le véhicule de façon à ne pas gêner la circulation : le sol doit être horizontal, stable et non glissant. Serrez le frein de stationnement sauf si celui-ci est programmé en mode automatique, coupez le contact et engagez la première vitesse * de façon à bloquer les roues. Vérifiez l'allumage du témoin de freinage et du témoin P sur la palette de frein de stationnement. Assurez-vous impérativement que les occupants sont sortis du véhicule et situés dans une zone garantissant leur sécurité. Ne vous engagez jamais sous un véhicule levé par un cric ; utilisez une chandelle.
Liste des opérations
 Retirez le cabochon sur chacune des vis à l'aide de l'outil 3 (selon équipement).  Montez la douille antivol 4 sur la clé démonte-roue 1 pour débloquer la vis antivol (selon équipement).  Débloquez les autres vis uniquement avec la clé démonte-roue 1 .
* Position R pour la boîte manuelle pilotée ; Ppour la boîte de vitesses automatique.

8
189
Informations pratiques
 Levez le véhicule, jusqu'à laisser un espace suffisant entre la roue et le sol, pour mettre facilement ensuite la roue de secours (non crevée).  Retirez les vis et conservez-les dans un endroit propre.  Dégagez la roue.
 Déployez le cric 2 jusqu'à ce que sa tête vienne en contact de l'emplacement Aou B utilisé ; la sur face d'appui A ou B du véhicule doit bien s'insérer dans la partie centrale de la tête du cric.
Veillez à ce que le cric soit bien stable. Si le sol est glissant ou meuble, le cric risque de déraper ou de s'affaisser - Risque de blessure ! Veillez à positionner le cric uniquement aux emplacements A ou B sous le véhicule, en vous assurant que la sur face d'appui du véhicule est bien centrée sur la tête du cric. Sinon, le véhicule risque d'être endommagé et/ ou le cric de s'affaisser - Risque de blessure !

190
Informations pratiques
Montage de la roue
Fixation de la roue de secours de type "galette"
Si votre véhicule est équipé de roues aluminium, il est normal de constater, lors du serrage des vis au remontage, que les rondelles ne viennent pas en contact avec la roue de secours de type "galette". Le maintien de la roue se fait par l'appui conique de chaque vis.
Après un changement de roue
Pour ranger correctement la roue crevée dans le coffre, retirez au préalable le cache central. En utilisant la roue de secours de type "galette", ne dépassez pas la vitesse de 80 km/h. Faites rapidement contrôler le serrage des vis et la pression de la roue de secours par le réseau PEUGEOT ou par un atelier qualifié. Faites réparer la roue crevée et replacez-la aussitôt sur le véhicule.
Liste des opérations
 Mettez en place la roue sur le moyeu.  Vissez les vis à la main jusqu'en butée.  Effectuez un pré-serrage de la vis antivol avec la clé démonte-roue 1 équipée de la douille antivol 4 .
 Effectuez un pré-serrage des autres vis uniquement avec la clé démonte-roue 1 .
