2014 Peugeot 508 Manuale del proprietario (in Italian)

4
103
Guida
508_IT_Chap04_conduite_ed01-2014
Si consiglia di non inserire il freno di stazionamento in caso di clima molto freddo (gelo) e in caso di traino (carroattrezzi, roulotte, ...). Per fare ciò, disattivare le funzioni automatiche o disinserire manualmente il freno di stazionamento.
Prima di scendere dal veicolo, verificare che le spie del freno di stazionamento siano accese fisse sul quadro strumenti e sul comando A .
Il freno di stazionamento elettrico prevede due modalità di funzionamento: - Inserimento/Disinserimento automatico L'inserimento è automatico allo spegnimento del motore, il disinserimento è automatico appena il veicolo inizia a muoversi (attivati per default), - Inserimento/Disinserimento manuale
L'inserimento manuale del freno di stazionamento si effettua tirando la leva di comando A . Il disinserimento manuale si effettua premendo e rilasciando il comando, sempre tenendo premuto il pedale del freno. All'apertura della porta del guidatore, un segnale acustico e un messaggio indicano che il freno non è più inserito.
Programmazione della modalità
Secondo il Paese di commercializzazione del veicolo, è possibile disattivare l'inserimento automatico allo spegnimento del motore e il disinserimento automatico non appena il veicolo inizia a muoversi.
A veicolo fermo, per inserire il freno di stazionamento, a motore avviato o spento, tirare il comando A .
Inserimento manuale
L’attivazione/disattivazione si effettua dal menu situato nel display del quadro strumenti.
L'inserimento e il disinserimento del freno di stazionamento si effettua quindi manualmente.
L’inserimento del freno di stazionamento è segnalato:
- dall’accensione della spia del freno e della spia P sulla leva A ,
- dalla visualizzazione del messaggio "Freno di stazionamento inserito".
All’apertura della porta del guidatore, a motore avviato, un segnale acustico e un messaggio appaiono se il freno di stazionamento non è inserito. Tranne nel caso di cambio automatico e leva in posizione P (Park).

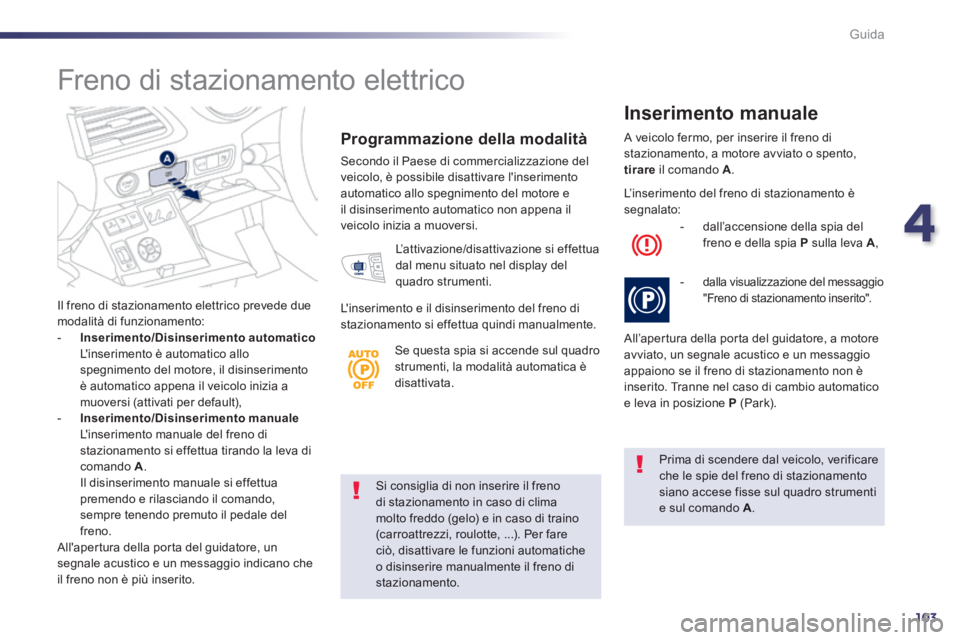

Freno di stazionamento elettrico
Se questa spia si accende sul quadro strumenti, la modalità automatica è disattivata.

104
Guida
508_IT_Chap04_conduite_ed01-2014
A contatto inserito o a motore avviato, per disinserire il freno di stazionamento, premere il pedale del freno, spingere e poi rilasciareil comando A . Il disinserimento completo del freno di stazionamento è segnalato:

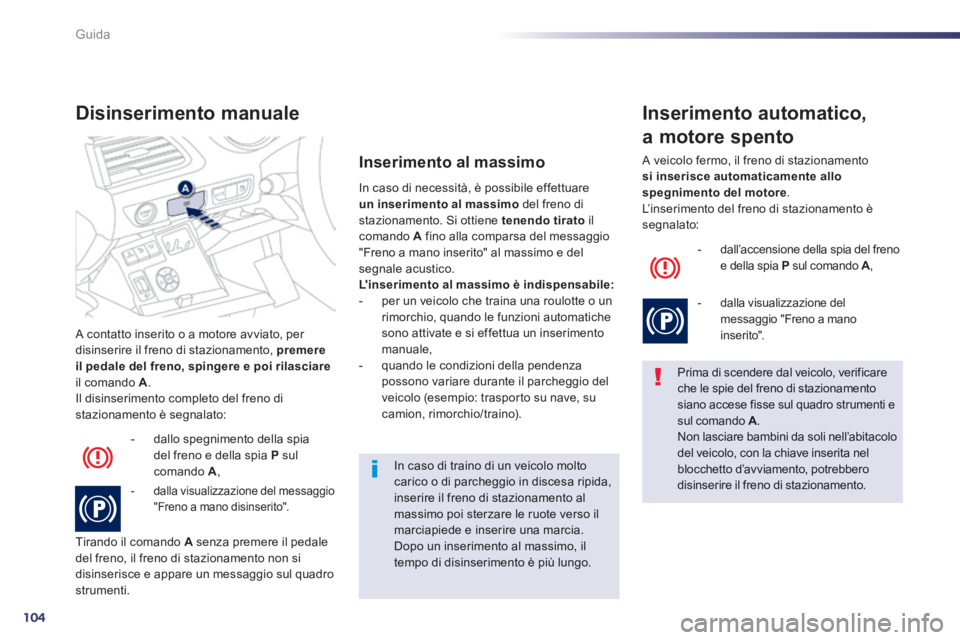

Disinserimento manuale
- dallo spegnimento della spia del freno e della spia P sul comando A ,
- dalla visualizzazione del messaggio "Freno a mano disinserito".
Tirando il comando A senza premere il pedale del freno, il freno di stazionamento non si disinserisce e appare un messaggio sul quadro strumenti.
In caso di necessità, è possibile effettuare un inserimento al massimo del freno di stazionamento. Si ottiene tenendo tirato il comando A fino alla comparsa del messaggio "Freno a mano inserito" al massimo e del segnale acustico. L'inserimento al massimo è indispensabile: - per un veicolo che traina una roulotte o un rimorchio, quando le funzioni automatiche sono attivate e si effettua un inserimento manuale, - quando le condizioni della pendenza possono variare durante il parcheggio del veicolo (esempio: trasporto su nave, su camion, rimorchio/traino).
Inserimento al massimo
Prima di scendere dal veicolo, verificare che le spie del freno di stazionamento siano accese fisse sul quadro strumenti e sul comando A . Non lasciare bambini da soli nell’abitacolo del veicolo, con la chiave inserita nel blocchetto d’avviamento, potrebbero disinserire il freno di stazionamento.
Inserimento automatico,
a motore spento
- dall’accensione della spia del freno e della spia P sul comando A ,
- dalla visualizzazione del messaggio "Freno a mano inserito".
A veicolo fermo, il freno di stazionamento si inserisce automaticamente allo spegnimento del motore. L’inserimento del freno di stazionamento è segnalato:
In caso di traino di un veicolo molto carico o di parcheggio in discesa ripida, inserire il freno di stazionamento al massimo poi sterzare le ruote verso il marciapiede e inserire una marcia. Dopo un inserimento al massimo, il tempo di disinserimento è più lungo.

4
105
Guida
508_IT_Chap04_conduite_ed01-2014

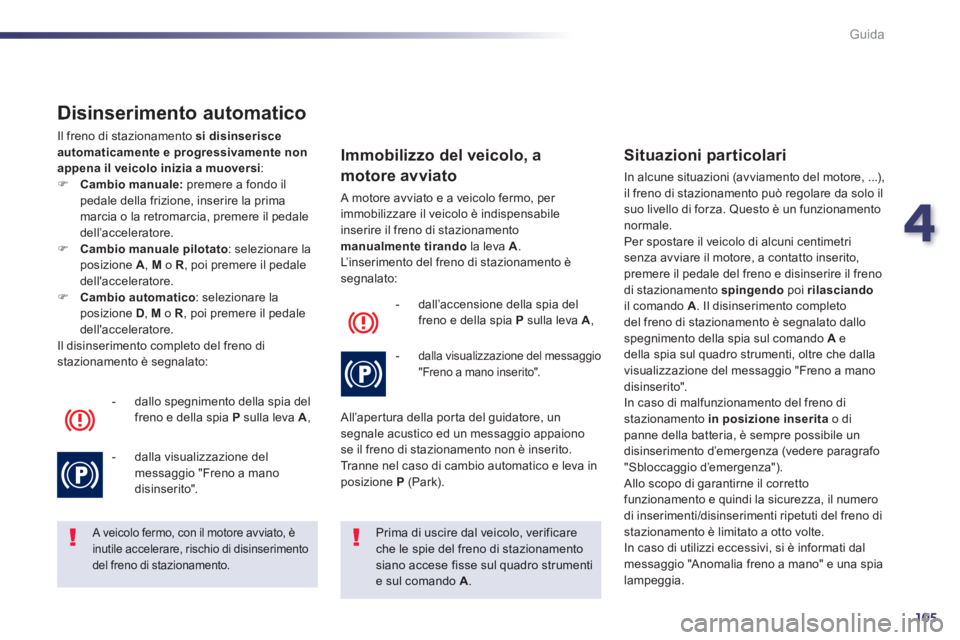

Disinserimento automatico
Il freno di stazionamento si disinserisce automaticamente e progressivamente non appena il veicolo inizia a muoversi :  Cambio manuale: premere a fondo il pedale della frizione, inserire la prima marcia o la retromarcia, premere il pedale dell’acceleratore.  Cambio manuale pilotato : selezionare la posizione A , M o R , poi premere il pedale dell'acceleratore.  Cambio automatico : selezionare la posizione D , M o R , poi premere il pedale dell'acceleratore. Il disinserimento completo del freno di stazionamento è segnalato:
- dallo spegnimento della spia del freno e della spia P sulla leva A ,
- dalla visualizzazione del messaggio "Freno a mano disinserito".
A veicolo fermo, con il motore avviato, è inutile accelerare, rischio di disinserimento del freno di stazionamento.
Prima di uscire dal veicolo, verificare che le spie del freno di stazionamento siano accese fisse sul quadro strumenti e sul comando A .
Immobilizzo del veicolo, a
motore avviato
A motore avviato e a veicolo fermo, per immobilizzare il veicolo è indispensabile
inserire il freno di stazionamento manualmente tirando la leva A . L’inserimento del freno di stazionamento è segnalato:
- dall’accensione della spia del freno e della spia P sulla leva A,
- dalla visualizzazione del messaggio "Freno a mano inserito".
All’apertura della porta del guidatore, un segnale acustico ed un messaggio appaiono se il freno di stazionamento non è inserito. Tranne nel caso di cambio automatico e leva in posizione P (Park).
Situazioni particolari
In alcune situazioni (avviamento del motore, ...), il freno di stazionamento può regolare da solo il suo livello di forza. Questo è un funzionamento
normale. Per spostare il veicolo di alcuni centimetri senza avviare il motore, a contatto inserito, premere il pedale del freno e disinserire il freno di stazionamento spingendo poi rilasciandoil comando A . Il disinserimento completo del freno di stazionamento è segnalato dallo spegnimento della spia sul comando A e della spia sul quadro strumenti, oltre che dalla visualizzazione del messaggio "Freno a mano disinserito". In caso di malfunzionamento del freno di stazionamento in posizione inserita o di panne della batteria, è sempre possibile un disinserimento d’emergenza (vedere paragrafo "Sbloccaggio d’emergenza"). Allo scopo di garantirne il corretto funzionamento e quindi la sicurezza, il numero di inserimenti/disinserimenti ripetuti del freno di stazionamento è limitato a otto volte. In caso di utilizzi eccessivi, si è informati dal messaggio "Anomalia freno a mano" e una spia lampeggia.

106
Guida
508_IT_Chap04_conduite_ed01-2014

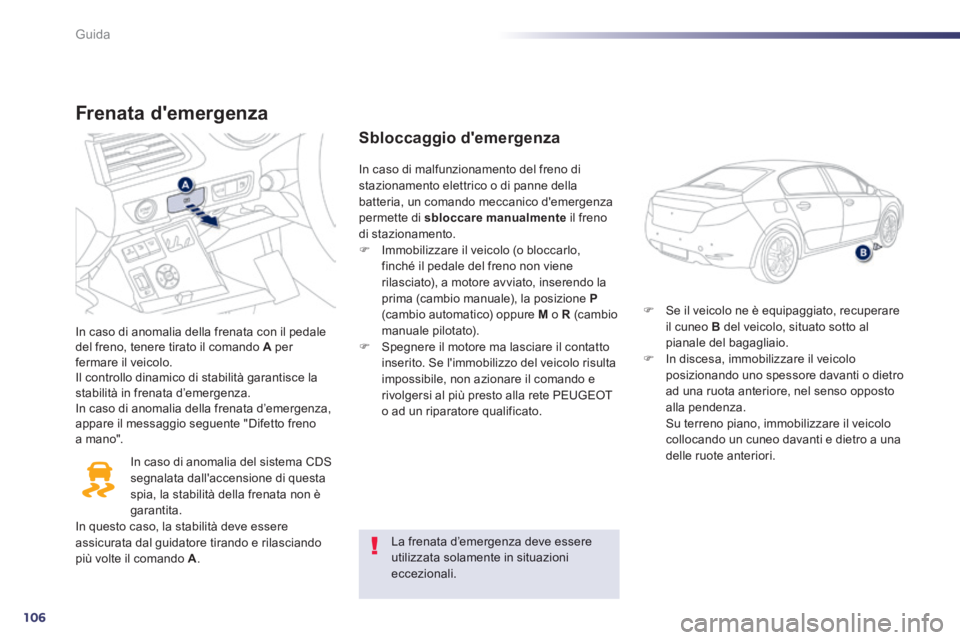

Frenata d'emergenza
In caso di anomalia della frenata con il pedale del freno, tenere tirato il comando Adel freno, tenere tirato il comando Adel freno, tenere tirato il comando per fermare il veicolo. Il controllo dinamico di stabilità garantisce la stabilità in frenata d’emergenza. In caso di anomalia della frenata d’emergenza, appare il messaggio seguente "Difetto freno a mano".
In caso di anomalia del sistema CDS segnalata dall'accensione di questa spia, la stabilità della frenata non è garantita. In questo caso, la stabilità deve essere
assicurata dal guidatore tirando e rilasciando più volte il comando A .
Sbloccaggio d'emergenza
 Se il veicolo ne è equipaggiato, recuperare il cuneo B del veicolo, situato sotto al pianale del bagagliaio.  In discesa, immobilizzare il veicolo posizionando uno spessore davanti o dietro ad una ruota anteriore, nel senso opposto alla pendenza. Su terreno piano, immobilizzare il veicolo collocando un cuneo davanti e dietro a una delle ruote anteriori.
In caso di malfunzionamento del freno di stazionamento elettrico o di panne della batteria, un comando meccanico d'emergenza permette di sbloccare manualmente il freno
di stazionamento.  Immobilizzare il veicolo (o bloccarlo, finché il pedale del freno non viene rilasciato), a motore avviato, inserendo la prima (cambio manuale), la posizione P(cambio automatico) oppure M o R (cambio manuale pilotato).  Spegnere il motore ma lasciare il contatto inserito. Se l'immobilizzo del veicolo risulta impossibile, non azionare il comando e rivolgersi al più presto alla rete PEUGEOT o ad un riparatore qualificato.
La frenata d’emergenza deve essere utilizzata solamente in situazioni eccezionali.

4
107
Guida
508_IT_Chap04_conduite_ed01-2014

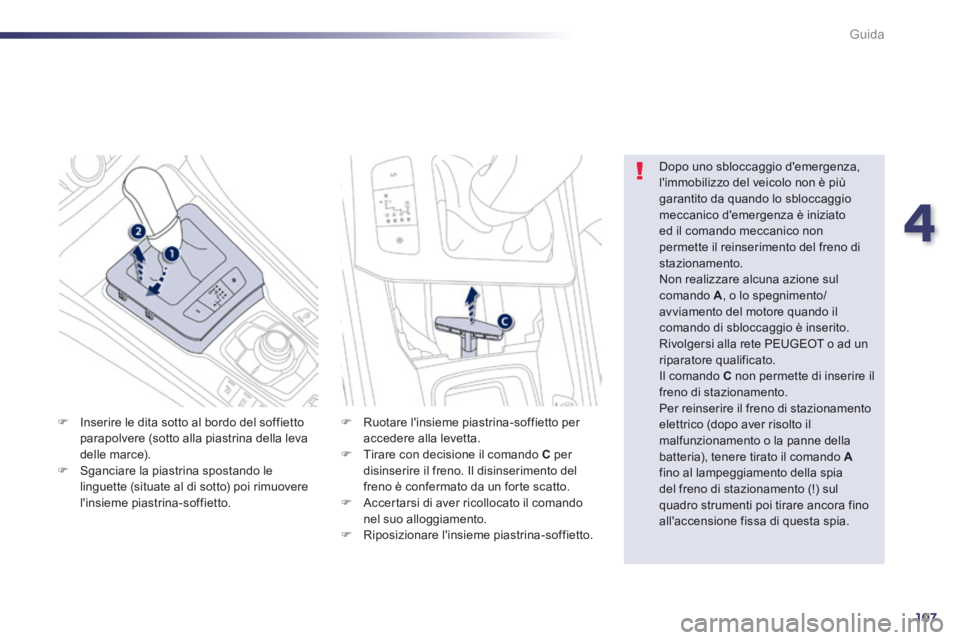

 Inserire le dita sotto al bordo del soffietto
parapolvere (sotto alla piastrina della leva delle marce).  Sganciare la piastrina spostando le linguette (situate al di sotto) poi rimuovere l'insieme piastrina-soffietto.
Dopo uno sbloccaggio d'emergenza, l'immobilizzo del veicolo non è più garantito da quando lo sbloccaggio meccanico d'emergenza è iniziato
ed il comando meccanico non permette il reinserimento del freno di stazionamento. Non realizzare alcuna azione sul comando A , o lo spegnimento/avviamento del motore quando il comando di sbloccaggio è inserito. Rivolgersi alla rete PEUGEOT o ad un riparatore qualificato. Il comando C non permette di inserire il freno di stazionamento. Per reinserire il freno di stazionamento elettrico (dopo aver risolto il malfunzionamento o la panne della batteria), tenere tirato il comando Afino al lampeggiamento della spia del freno di stazionamento (!) sul quadro strumenti poi tirare ancora fino all'accensione fissa di questa spia.
 Ruotare l'insieme piastrina-soffietto per
accedere alla levetta.  Tirare con decisione il comando C per disinserire il freno. Il disinserimento del freno è confermato da un forte scatto.  Accertarsi di aver ricollocato il comando nel suo alloggiamento.  Riposizionare l'insieme piastrina-soffietto.

108
Guida
508_IT_Chap04_conduite_ed01-2014

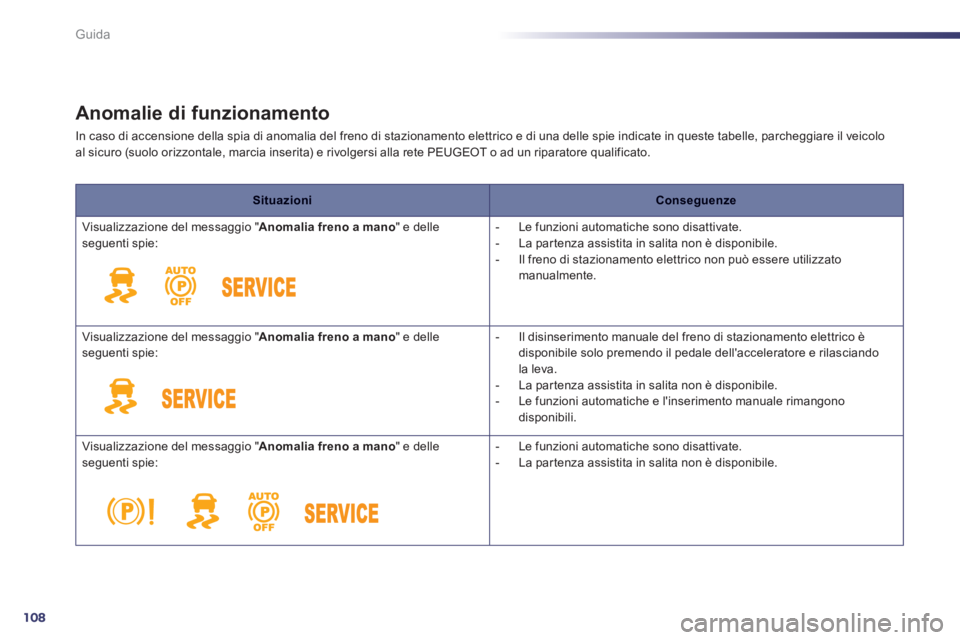

Anomalie di funzionamento
In caso di accensione della spia di anomalia del freno di stazionamento elettrico e di una delle spie indicate in queste tabelle, parcheggiare il veicolo al sicuro (suolo orizzontale, marcia inserita) e rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
SituazioniConseguenze
Visualizzazione del messaggio " Anomalia freno a mano " e delle seguenti spie: - Le funzioni automatiche sono disattivate. - La partenza assistita in salita non è disponibile. - Il freno di stazionamento elettrico non può essere utilizzato manualmente.
Visualizzazione del messaggio " Anomalia freno a mano " e delle seguenti spie: - Il disinserimento manuale del freno di stazionamento elettrico è disponibile solo premendo il pedale dell'acceleratore e rilasciando la leva. - La partenza assistita in salita non è disponibile. - Le funzioni automatiche e l'inserimento manuale rimangono disponibili.
Visualizzazione del messaggio " Anomalia freno a mano " e delle seguenti spie: - Le funzioni automatiche sono disattivate. - La partenza assistita in salita non è disponibile.

4
109
Guida
508_IT_Chap04_conduite_ed01-2014

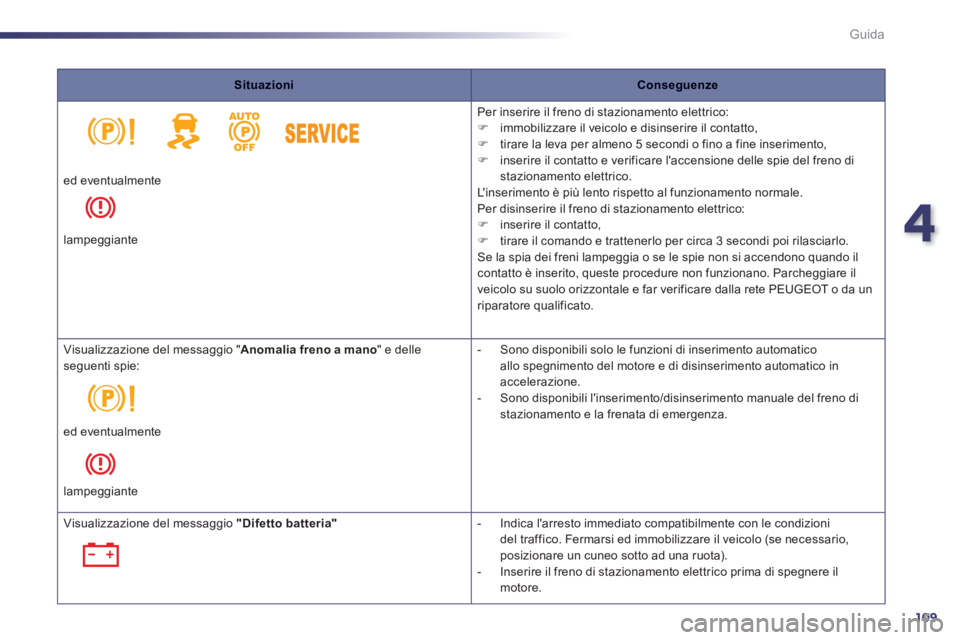

SituazioniConseguenze
Per inserire il freno di stazionamento elettrico:  immobilizzare il veicolo e disinserire il contatto,  tirare la leva per almeno 5 secondi o fino a fine inserimento,  inserire il contatto e verificare l'accensione delle spie del freno di stazionamento elettrico. L'inserimento è più lento rispetto al funzionamento normale. Per disinserire il freno di stazionamento elettrico:
 inserire il contatto,  tirare il comando e trattenerlo per circa 3 secondi poi rilasciarlo. Se la spia dei freni lampeggia o se le spie non si accendono quando il contatto è inserito, queste procedure non funzionano. Parcheggiare il veicolo su suolo orizzontale e far verificare dalla rete PEUGEOT o da un riparatore qualificato.
ed eventualmente
lampeggiante
Visualizzazione del messaggio " Anomaliafreno a mano " e delle seguenti spie: - Sono disponibili solo le funzioni di inserimento automatico allo spegnimento del motore e di disinserimento automatico in accelerazione. - Sono disponibili l'inserimento/disinserimento manuale del freno di stazionamento e la frenata di emergenza.
ed eventualmente
lampeggiante
Visualizzazione del messaggio "Difetto batteria" - Indica l'arresto immediato compatibilmente con le condizioni del traffico. Fermarsi ed immobilizzare il veicolo (se necessario, posizionare un cuneo sotto ad una ruota). - Inserire il freno di stazionamento elettrico prima di spegnere il motore.

110
Guida
508_IT_Chap04_conduite_ed01-2014

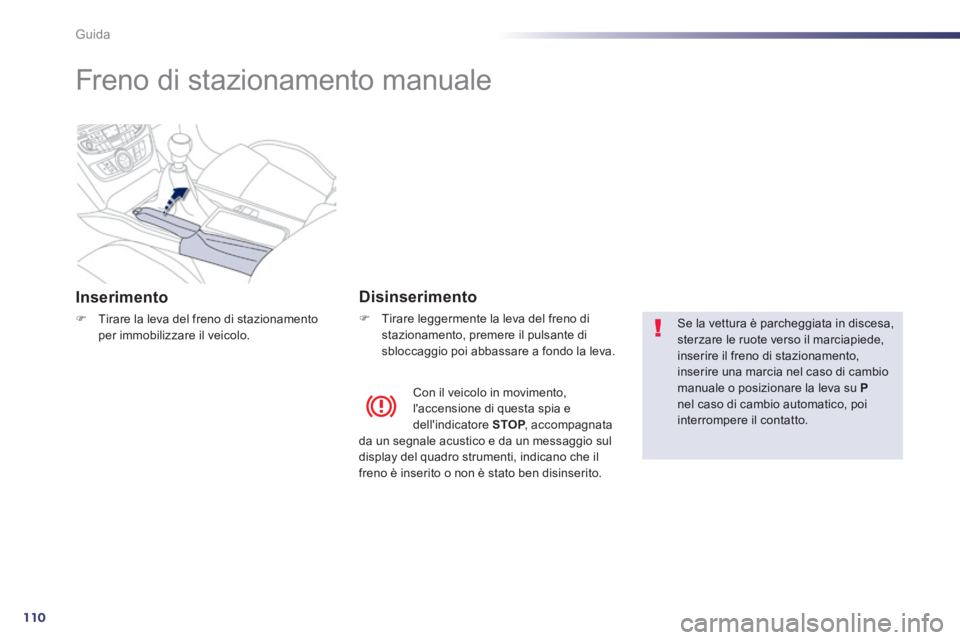

Freno di stazionamento manuale
Inserimento
 Tirare la leva del freno di stazionamento per immobilizzare il veicolo.
Disinserimento
 Tirare leggermente la leva del freno di stazionamento, premere il pulsante di sbloccaggio poi abbassare a fondo la leva.
Se la vettura è parcheggiata in discesa, sterzare le ruote verso il marciapiede, inserire il freno di stazionamento, inserire una marcia nel caso di cambio manuale o posizionare la leva su Pnel caso di cambio automatico, poi interrompere il contatto.
Con il veicolo in movimento, l'accensione di questa spia e dell'indicatore STOP , accompagnata STOP , accompagnata STOPda un segnale acustico e da un messaggio sul display del quadro strumenti, indicano che il freno è inserito o non è stato ben disinserito.
