2014 Peugeot 508 Manuale del proprietario (in Italian)

7
175
Sicurezza
508_IT_Chap07_securite_ed01-2014
Airbag
Sistema progettato per ottimizzare la sicurezza dei passeggeri (tranne per il passeggero posteriore centrale) in caso di urto violento. Questo sistema completa l'azione delle cinture di sicurezza dotate di limitatore di carico (tranne per il passeggero posteriore centrale). In questo caso, i sensori elettronici registrano ed analizzano gli urti frontali e laterali che si verificano nelle zone di rilevazione dell'urto: - in caso di urto violento, gli airbag si gonfiano istantaneamente e proteggono i passeggeri (tranne il passeggero posteriore centrale); subito dopo l'urto, gli airbag si sgonfiano rapidamente per non intralciare la visibilità o l'eventuale uscita dei passeggeri, - in caso di urto poco violento, d'impatto sulla parte posteriore e in alcune condizioni di ribaltamento, gli airbag non si gonfiano; in questo genere di situazione, la cintura di sicurezza è sufficiente per garantire una protezione ottimale.
Gli airbag non funzionano se il contatto non è inserito.
Questi equipaggiamenti funzionano una sola volta. Se si verifica un secondo urto (durante lo stesso incidente o in un incidente successivo), l'airbag non funziona.
L'attivazione del o degli airbag è accompagnata da una leggera emissione di fumo inoffensivo e da un rumore, dovuti all'attivazione della cartuccia pirotecnica integrata nel sistema. Questo fumo non è nocivo, ma può rivelarsi irritante per gli occhi. La detonazione può provocare una leggera diminuzione della capacità uditiva per un breve periodo di tempo.
Zone di rilevazione dell'urto
A. Zona d'impatto frontale. B. Zona d'impatto laterale.
Airbag frontali
Attivazione
Gli airbag si gonfiano contemporaneamente (tranne se l'airbag frontale del passeggero è disattivato) in caso di urto frontale violento applicato su una parte o su tutta la zona d'impatto frontale A , secondo l'asse longitudinale del veicolo su un piano orizzontale e diretto dall'anteriore al posteriore del veicolo. L'airbag frontale s'interpone tra il torace e la testa dell'occupante anteriore del veicolo e il volante, lato guidatore, e il cruscotto, lato passeggero, per ammortizzare la sua proiezione in avanti.
Sistema che protegge il guidatore e il passeggero anteriore in caso di urto frontale violento per limitare i rischi di traumi alla testa e al torace. L'airbag del guidatore è integrato al centro del volante; quello del passeggero anteriore, nel cruscotto al di sopra del cassettino portaoggetti.

176
Sicurezza
508_IT_Chap07_securite_ed01-2014

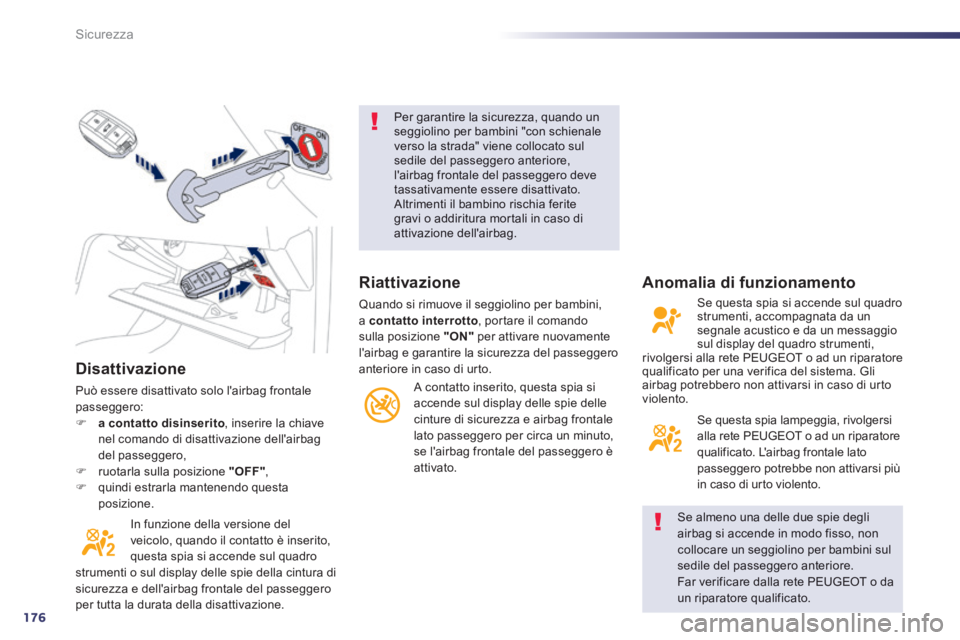

Disattivazione
Può essere disattivato solo l'airbag frontale passeggero:  a contatto disinserito , inserire la chiave nel comando di disattivazione dell'airbag del passeggero,  ruotarla sulla posizione "OFF" ,  quindi estrarla mantenendo questa posizione.
In funzione della versione del veicolo, quando il contatto è inserito, questa spia si accende sul quadro strumenti o sul display delle spie della cintura di sicurezza e dell'airbag frontale del passeggero per tutta la durata della disattivazione.
Per garantire la sicurezza, quando un seggiolino per bambini "con schienale verso la strada" viene collocato sul sedile del passeggero anteriore, l'airbag frontale del passeggero deve tassativamente essere disattivato. Altrimenti il bambino rischia ferite gravi o addiritura mortali in caso di attivazione dell'airbag.
Se almeno una delle due spie degli
airbag si accende in modo fisso, non collocare un seggiolino per bambini sul sedile del passeggero anteriore. Far verificare dalla rete PEUGEOT o da un riparatore qualificato.
Riattivazione
Quando si rimuove il seggiolino per bambini, a contatto interrotto, portare il comando sulla posizione "ON" per attivare nuovamente l'airbag e garantire la sicurezza del passeggero anteriore in caso di urto.
A contatto inserito, questa spia si accende sul display delle spie delle cinture di sicurezza e airbag frontale
lato passeggero per circa un minuto, se l'airbag frontale del passeggero è attivato.
Anomalia di funzionamento
Se questa spia si accende sul quadro strumenti, accompagnata da un segnale acustico e da un messaggio sul display del quadro strumenti, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato per una verifica del sistema. Gli airbag potrebbero non attivarsi in caso di urto violento.
Se questa spia lampeggia, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato. L'airbag frontale lato passeggero potrebbe non attivarsi più in caso di urto violento.

7
177
Sicurezza
508_IT_Chap07_securite_ed01-2014
Airbag laterali
Attivazione
Si attivano dal lato interessato da un urto violento su tutta o su parte della zona di impatto laterale B , esercitato perpendicolarmente all'asse longitudinale del veicolo su un piano orizzontale e dall'esterno verso l'interno del veicolo. L'Airbag laterale s'interpone tra l'anca e la spalla dell'occupante anteriore del veicolo e il pannello della porta corrispondente.
Sistema che protegge, in caso di urto laterale violento, il guidatore e il passeggero anteriore al fine di limitare i rischi di traumi al torace, tra l'anca e la spalla. Ogni Airbag laterale è integrato nella struttura dello schienale del sedile, lato porta.
Zone di rilevazione dell'urto
A. Zona di impatto frontale. B. Zona di impatto laterale.
Airbag a tendina
Sistema che protegge, in caso di urto laterale violento, il guidatore e i passeggeri (tranne il passeggero posteriore centrale) e limita i rischi di traumi alla testa.
Ogni Airbag a tendina è integrato nei montanti e nella parte superiore dell'abitacolo.
In caso di urto lieve o di urto laterale lieve o di cappottamento, l'Airbag potrebbe non attivarsi. In caso di urto posteriore o frontale, l'Airbag a tendina non si attiva.
Attivazione
Si attiva contemporaneamente agli Airbag laterali corrispondenti in caso di urto laterale violento applicato su tutta o su parte della zona di impatto laterale B , esercitato perpendicolarmente all'asse longitudinale del veicolo su un piano orizzontale e dall'esterno verso l'interno del veicolo. L'Airbag a tendina s'interpone tra il passeggero anteriore o posteriore del veicolo e i vetri.
Se questa spia si accende sul quadro strumenti ed è accompagnata da un segnale acustico e da un messaggio sul display del quadro strumenti, consultare la rete PEUGEOT o un riparatore qualificato per una verifica del sistema. Gli Airbag potrebbero non attivarsi più in caso di urto violento.
Anomalia di funzionamento

178
Sicurezza
508_IT_Chap07_securite_ed01-2014

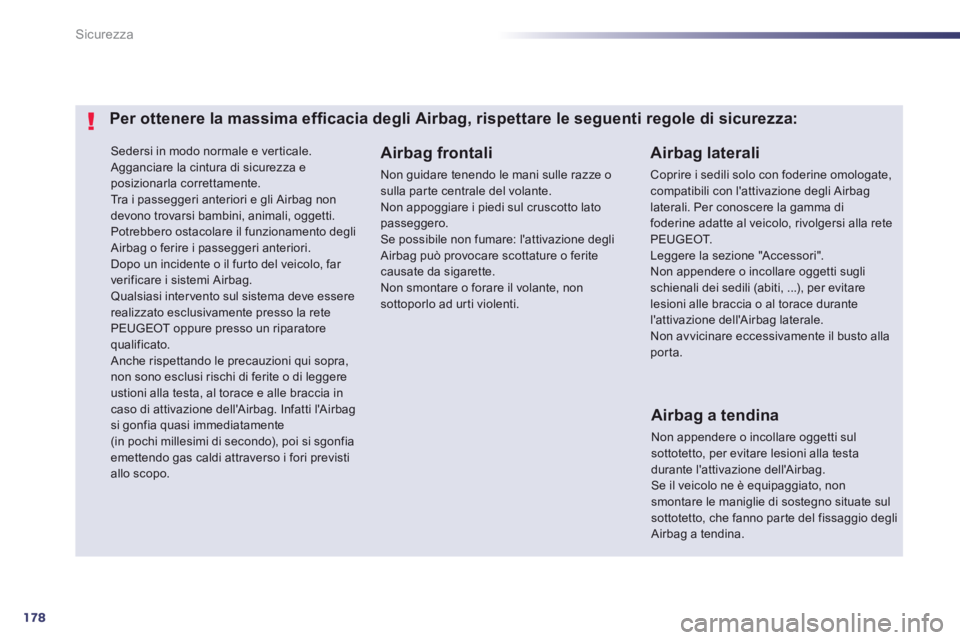

Sedersi in modo normale e verticale. Agganciare la cintura di sicurezza e posizionarla correttamente. Tra i passeggeri anteriori e gli Airbag non devono trovarsi bambini, animali, oggetti.
Potrebbero ostacolare il funzionamento degli Airbag o ferire i passeggeri anteriori. Dopo un incidente o il furto del veicolo, far verificare i sistemi Airbag. Qualsiasi intervento sul sistema deve essere realizzato esclusivamente presso la rete PEUGEOT oppure presso un riparatore qualificato. Anche rispettando le precauzioni qui sopra, non sono esclusi rischi di ferite o di leggere ustioni alla testa, al torace e alle braccia in caso di attivazione dell'Airbag. Infatti l'Airbag si gonfia quasi immediatamente (in pochi millesimi di secondo), poi si sgonfia emettendo gas caldi attraverso i fori previsti allo scopo.
Airbag laterali
Coprire i sedili solo con foderine omologate, compatibili con l'attivazione degli Airbag laterali. Per conoscere la gamma di foderine adatte al veicolo, rivolgersi alla rete P E U G E O T. Leggere la sezione "Accessori". Non appendere o incollare oggetti sugli schienali dei sedili (abiti, ...), per evitare lesioni alle braccia o al torace durante l'attivazione dell'Airbag laterale. Non avvicinare eccessivamente il busto alla porta.
Airbag frontali
Non guidare tenendo le mani sulle razze o sulla parte centrale del volante. Non appoggiare i piedi sul cruscotto lato passeggero. Se possibile non fumare: l'attivazione degli Airbag può provocare scottature o ferite causate da sigarette. Non smontare o forare il volante, non sottoporlo ad urti violenti.
Per ottenere la massima effi cacia degli Airbag, rispettare le seguenti regole di sicurezza:
Airbag a tendina
Non appendere o incollare oggetti sul sottotetto, per evitare lesioni alla testa durante l'attivazione dell'Airbag. Se il veicolo ne è equipaggiato, non smontare le maniglie di sostegno situate sul sottotetto, che fanno parte del fissaggio degli Airbag a tendina.

8
179
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

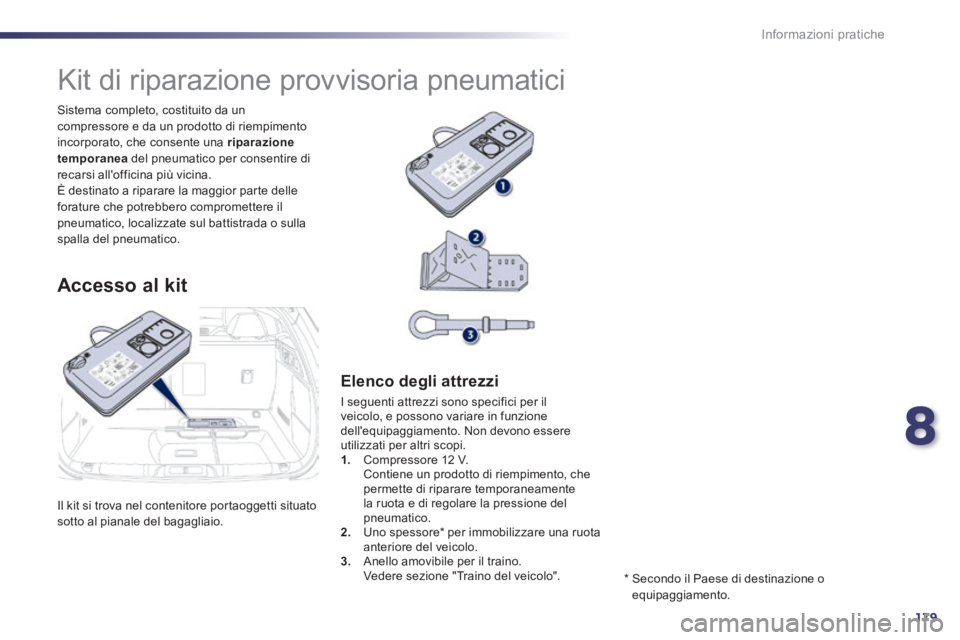

Il kit si trova nel contenitore portaoggetti situato sotto al pianale del bagagliaio.
Sistema completo, costituito da un compressore e da un prodotto di riempimento incorporato, che consente una riparazione temporanea del pneumatico per consentire di recarsi all'officina più vicina. È destinato a riparare la maggior parte delle forature che potrebbero compromettere il pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.
Kit di riparazione provvisoria pneumatici
Accesso al kit
Elenco degli attrezzi
I seguenti attrezzi sono specifici per il veicolo, e possono variare in funzione dell'equipaggiamento. Non devono essere utilizzati per altri scopi. 1. Compressore 12 V. Contiene un prodotto di riempimento, che permette di riparare temporaneamente la ruota e di regolare la pressione del pneumatico. 2. Uno spessore * per immobilizzare una ruota anteriore del veicolo. 3. Anello amovibile per il traino. Vedere sezione "Traino del veicolo". * Secondo il Paese di destinazione o equipaggiamento.

180
i
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

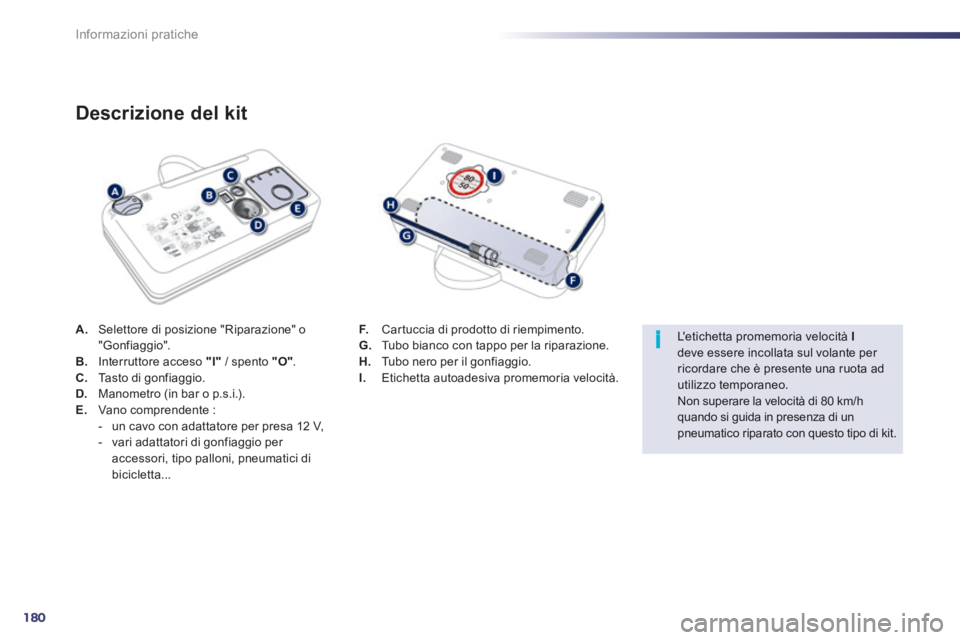

A. Selettore di posizione "Riparazione" o "Gonfiaggio". B. Interruttore acceso "I" / spento "O" . C. Tasto di gonfiaggio. D. Manometro (in bar o p.s.i.). E. Vano comprendente : - un cavo con adattatore per presa 12 V, - vari adattatori di gonfiaggio per accessori, tipo palloni, pneumatici di bicicletta...
Descrizione del kit
F. Cartuccia di prodotto di riempimento. G. Tubo bianco con tappo per la riparazione. H. Tubo nero per il gonfiaggio. I. Etichetta autoadesiva promemoria velocità.
L'etichetta promemoria velocità Ideve essere incollata sul volante per ricordare che è presente una ruota ad utilizzo temporaneo. Non superare la velocità di 80 km/h quando si guida in presenza di un
pneumatico riparato con questo tipo di kit.

8
181
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014

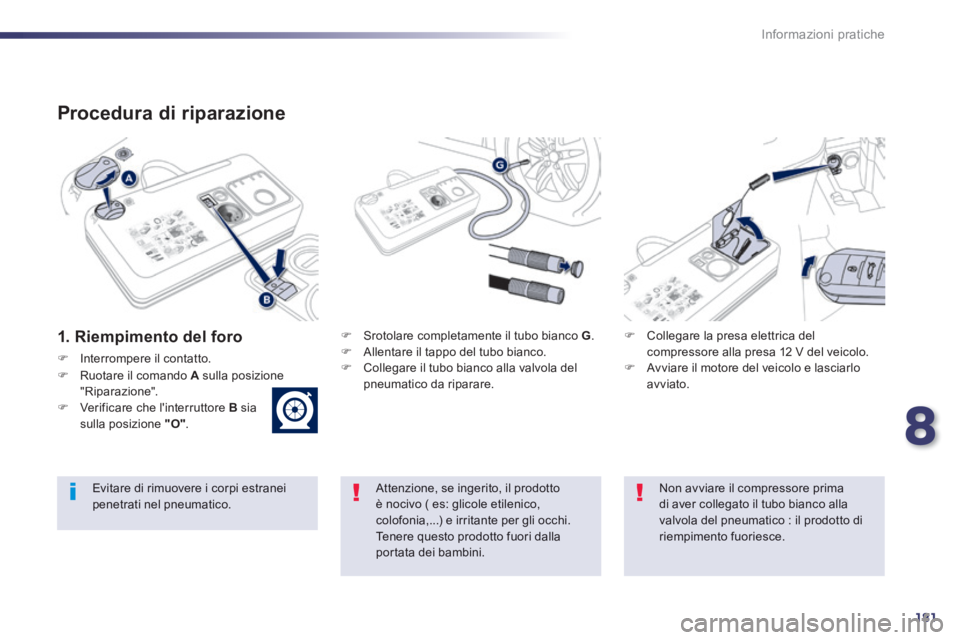

Procedura di riparazione
1. Riempimento del foro  Srotolare completamente il tubo bianco G .  Allentare il tappo del tubo bianco.  Collegare il tubo bianco alla valvola del pneumatico da riparare.
 Collegare la presa elettrica del compressore alla presa 12 V del veicolo.  Avviare il motore del veicolo e lasciarlo avviato.
Attenzione, se ingerito, il prodotto è nocivo ( es: glicole etilenico, colofonia,...) e irritante per gli occhi. Tenere questo prodotto fuori dalla portata dei bambini.
Evitare di rimuovere i corpi estranei penetrati nel pneumatico.
Non avviare il compressore prima di aver collegato il tubo bianco alla valvola del pneumatico : il prodotto di riempimento fuoriesce.
 Interrompere il contatto.
 Ruotare il comando A sulla posizione "Riparazione".  Verificare che l'interruttore B sia sulla posizione "O" .

182
Informazioni pratiche
508_IT_Chap08_info pratiques_ed01-2014
Se entro cinque-sette minuti circa, non viene raggiunta la pressione necessaria, significa che il pneumatico
non è riparabile ; consultare la rete PEUGEOT o un riparatore qualificato per la riparazione del veicolo.

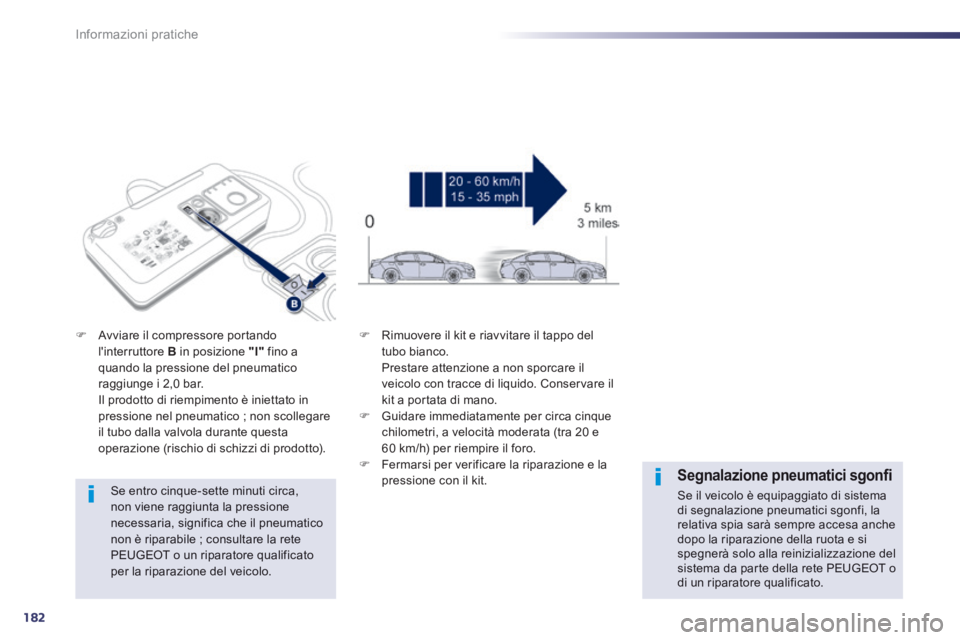

 Avviare il compressore portando l'interruttore B in posizione "I" fino a quando la pressione del pneumatico raggiunge i 2,0 bar. Il prodotto di riempimento è iniettato in pressione nel pneumatico ; non scollegare il tubo dalla valvola durante questa operazione (rischio di schizzi di prodotto).
 Rimuovere il kit e riavvitare il tappo del tubo bianco. Prestare attenzione a non sporcare il veicolo con tracce di liquido. Conservare il kit a portata di mano.  Guidare immediatamente per circa cinque chilometri, a velocità moderata (tra 20 e 60 km/h) per riempire il foro.  Fermarsi per verificare la riparazione e la pressione con il kit. Segnalazione pneumatici sgonfi
Se il veicolo è equipaggiato di sistema di segnalazione pneumatici sgonfi, la relativa spia sarà sempre accesa anche dopo la riparazione della ruota e si spegnerà solo alla reinizializzazione del sistema da parte della rete PEUGEOT o di un riparatore qualificato.
