2014 Lexus CT200h Betriebsanleitung (in German)

6098-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten

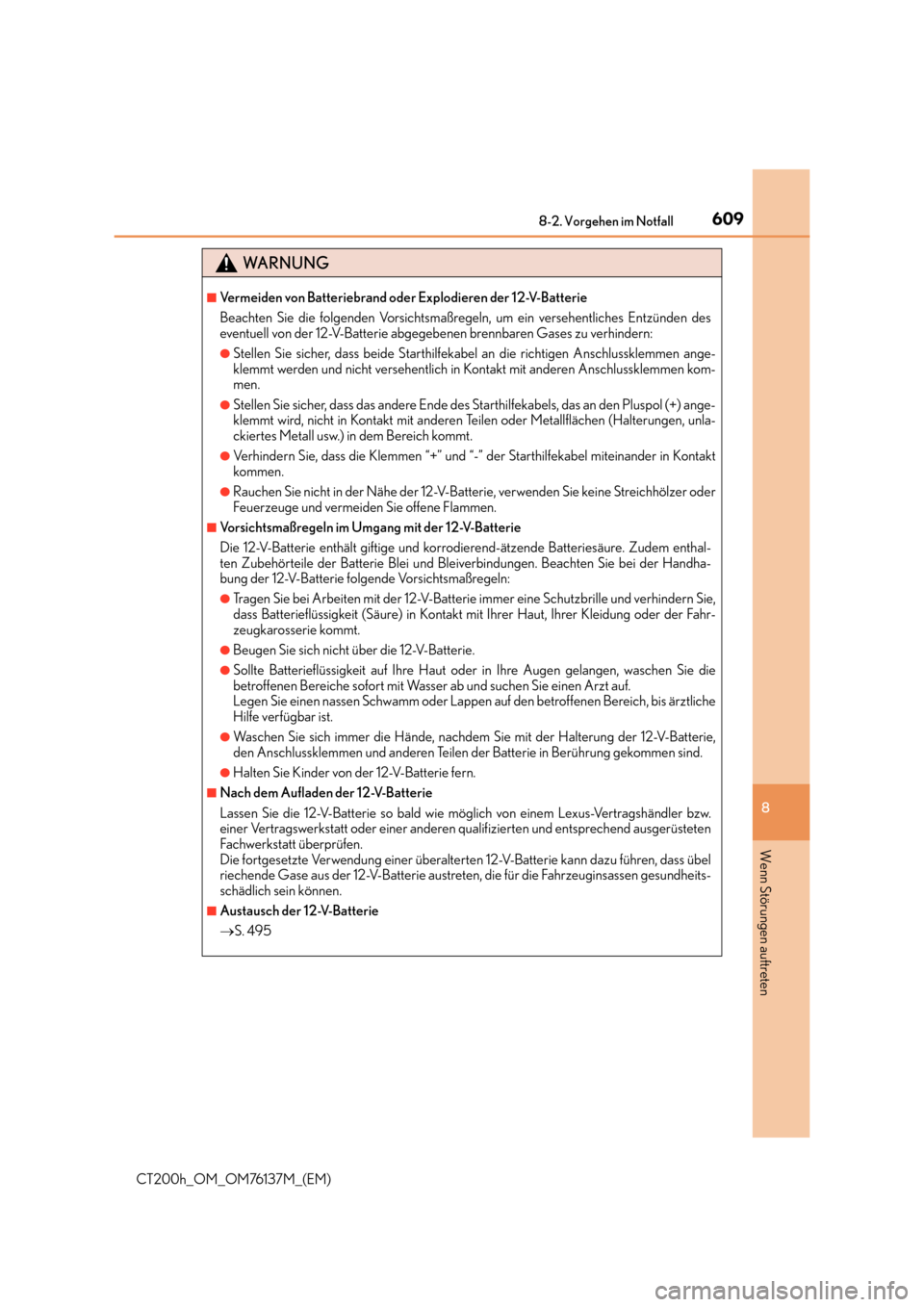

WA R N U N G
■Vermeiden von Batteriebrand oder Explodieren der 12-V-Batterie
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein versehentliches Entzünden des
eventuell von der 12-V-Batterie abgegebenen brennbaren Gases zu verhindern:
●Stellen Sie sicher, dass beide Starthilfekabel an die richtigen Anschlussklemmen ange-
klemmt werden und nicht versehentlich in Kontakt mit anderen Anschlussklemmen kom-
men.
●Stellen Sie sicher, dass das andere Ende des Starthilfekabels, das an den Pluspol (+) ange-
klemmt wird, nicht in Kontakt mit anderen Te ilen oder Metallflächen (Halterungen, unla-
ckiertes Metall usw.) in dem Bereich kommt.
●Verhindern Sie, dass die Klemmen “+” und “-” der Starthilfekabel miteinander in Kontakt
kommen.
●Rauchen Sie nicht in der Nähe der 12-V-Batterie, verwenden Sie keine Streichhölzer oder
Feuerzeuge und vermeiden Sie offene Flammen.
■Vorsichtsmaßregeln im Umgang mit der 12-V-Batterie
Die 12-V-Batterie enthält giftige und korrodierend-ätzende Batteriesäure. Zudem enthal-
ten Zubehörteile der Batterie Blei und Bleiverbindungen. Beachten Sie bei der Handha-
bung der 12-V-Batterie folgende Vorsichtsmaßregeln:
●Tragen Sie bei Arbeiten mit der 12-V-Batterie immer eine Schutzbrille und verhindern Sie,
dass Batterieflüssigkeit (Säure) in Kontakt mit Ihrer Haut, Ihrer Kleidung oder der Fahr-
zeugkarosserie kommt.
●Beugen Sie sich nicht über die 12-V-Batterie.
●Sollte Batterieflüssigkeit auf Ihre Haut oder in Ihre Augen gelangen, waschen Sie die
betroffenen Bereiche sofort mit Wasser ab und suchen Sie einen Arzt auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis ärztliche
Hilfe verfügbar ist.
●Waschen Sie sich immer die Hände, nachdem Sie mit der Halterung der 12-V-Batterie,
den Anschlussklemmen und anderen Teilen der Batterie in Berührung gekommen sind.
●Halten Sie Kinder von der 12-V-Batterie fern.
■Nach dem Aufladen der 12-V-Batterie
Lassen Sie die 12-V-Batterie so bald wie möglich von einem Lexus-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
Die fortgesetzte Verwendung einer überalterten 12-V-Batterie kann dazu führen, dass übel
riechende Gase aus der 12-V-Batterie austrete n, die für die Fahrzeuginsassen gesundheits-
schädlich sein können.
■Austausch der 12-V-Batterie
→ S. 495

6108-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)

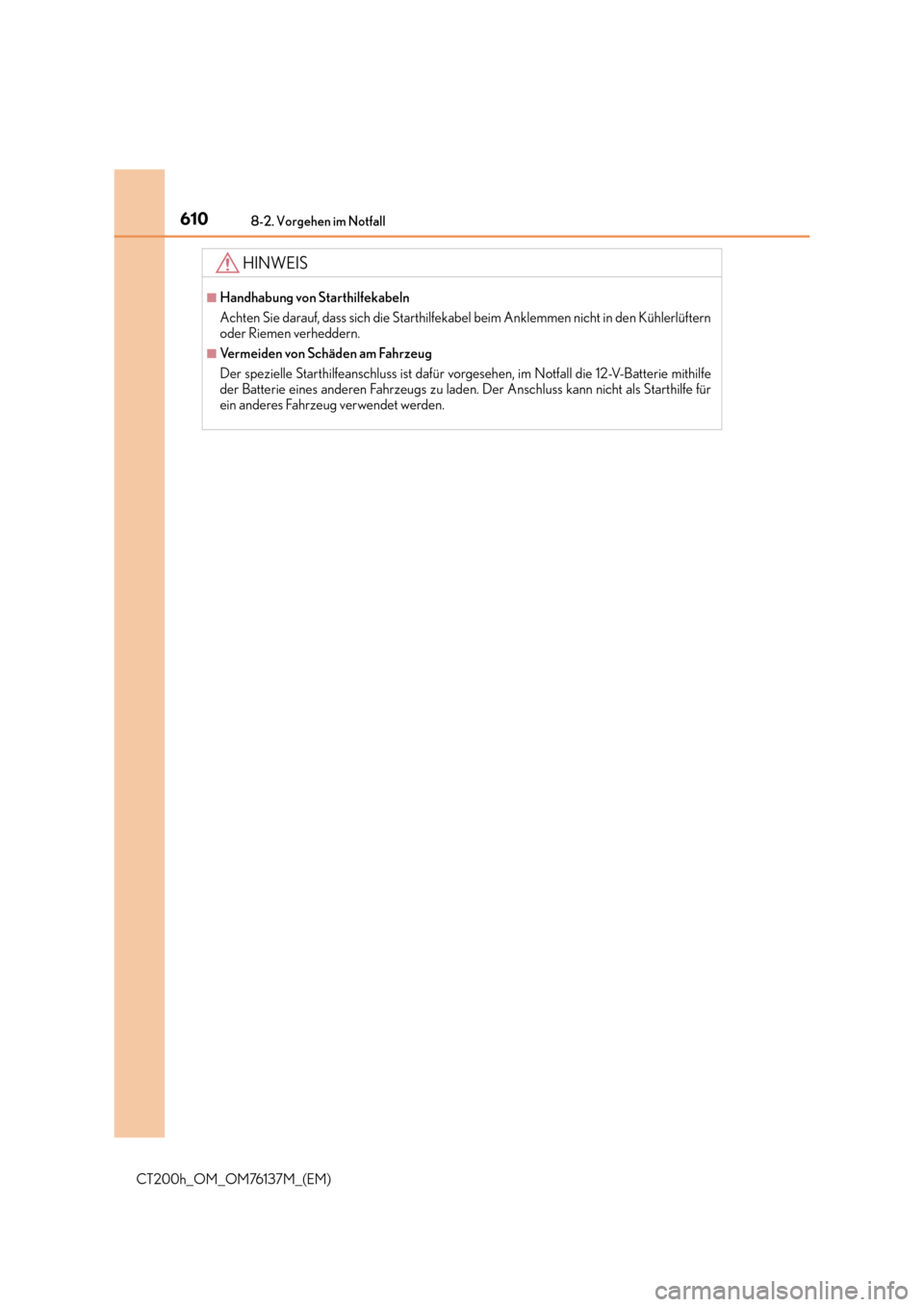

HINWEIS
■Handhabung von Starthilfekabeln
Achten Sie darauf, dass sich die Starthilfekabel beim Anklemmen nicht in den Kühlerlüftern
oder Riemen verheddern.
■Vermeiden von Schäden am Fahrzeug
Der spezielle Starthilfeanschluss ist dafür vorgesehen, im Notfall die 12-V-Batterie mithilfe
der Batterie eines anderen Fahrzeugs zu laden. Der Anschluss kann nicht als Starthilfe für
ein anderes Fahrzeug verwendet werden.

6118-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten

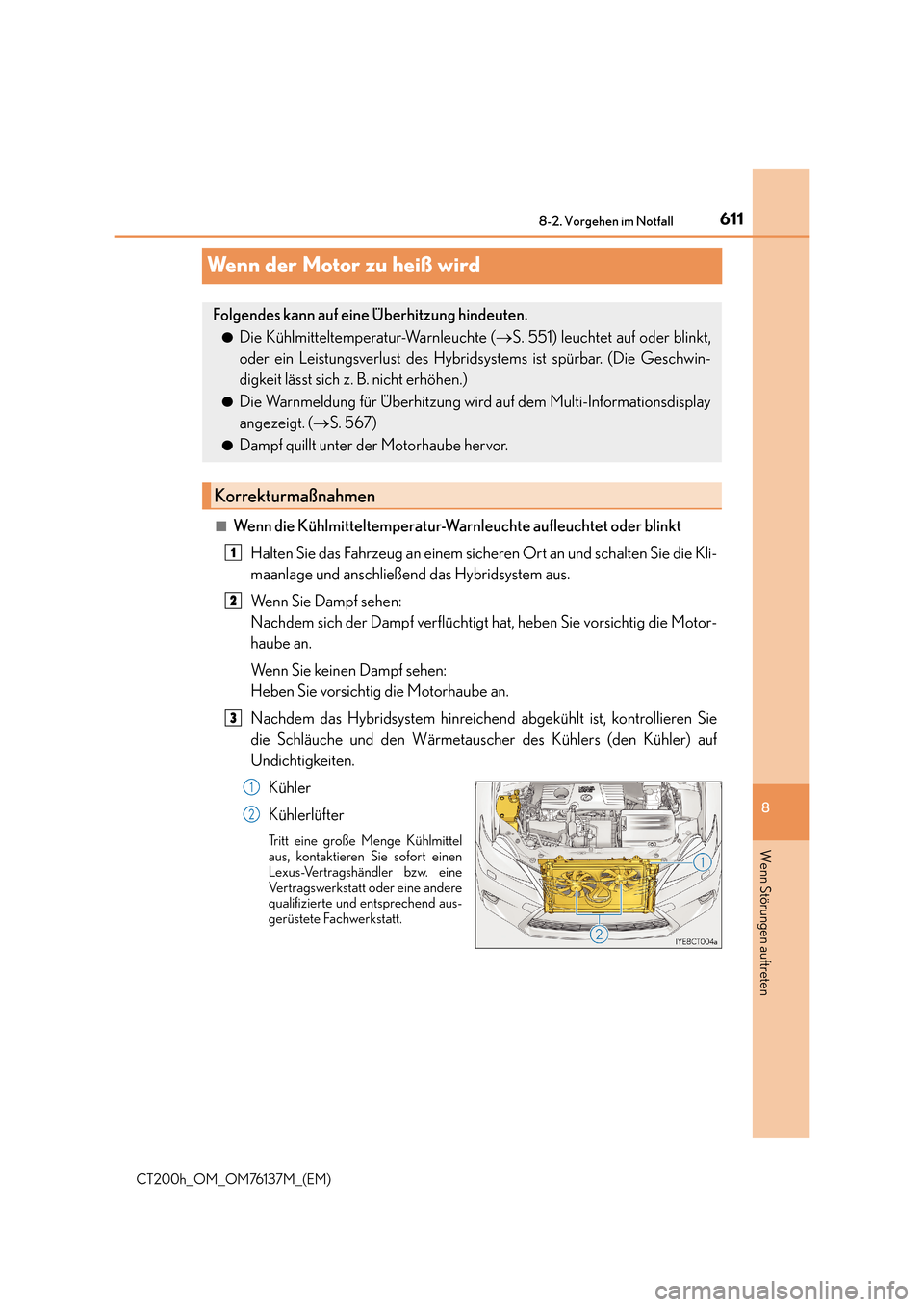

Wenn der Motor zu heiß wird
■Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blinktHalten Sie das Fahrzeug an einem sicheren Ort an und schalten Sie die Kli-
maanlage und anschließend das Hybridsystem aus.
We n n S i e D a m p f s e h e n :
Nachdem sich der Dampf verflüchtigt hat, heben Sie vorsichtig die Motor-
haube an.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Nachdem das Hybridsystem hinreichend abgekühlt ist, kontrollieren Sie
die Schläuche und den Wärmetauscher des Kühlers (den Kühler) auf
Undichtigkeiten. Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel
aus, kontaktieren Sie sofort einen
Lexus-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere
qualifizierte und entsprechend aus-
gerüstete Fachwerkstatt.
Folgendes kann auf eine Überhitzung hindeuten.
●Die Kühlmitteltemperatur-Warnleuchte ( →S. 551) leuchtet auf oder blinkt,
oder ein Leistungsverlust des Hybridsystems ist spürbar. (Die Geschwin-
digkeit lässt sich z. B. nicht erhöhen.)
●Die Warnmeldung für Überhitzung wird auf dem Multi-Informationsdisplay
angezeigt. ( →S. 567)
●Dampf quillt unter der Motorhaube hervor.
Korrekturmaßnahmen
1
2
3
1
2

6128-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)

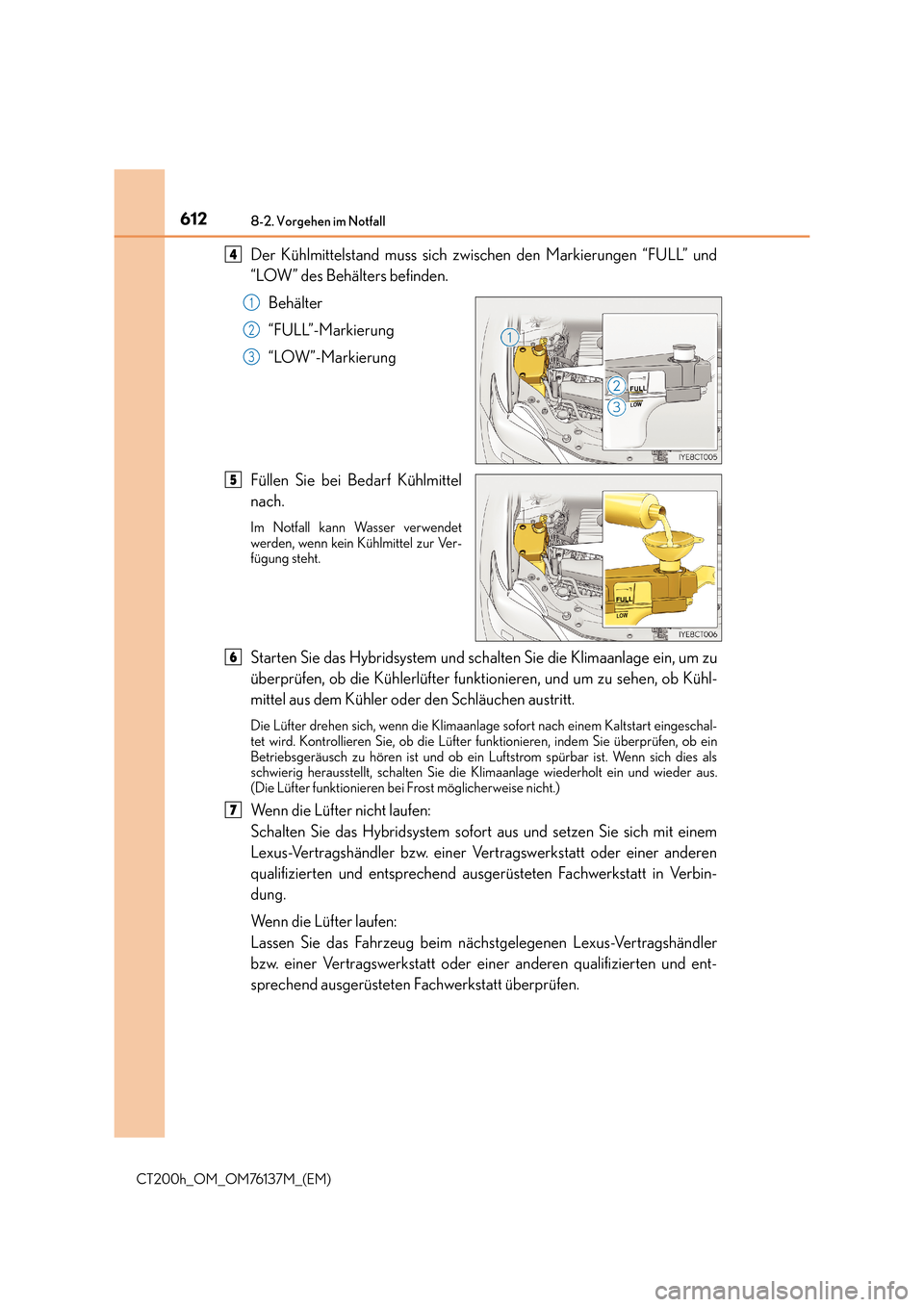

Der Kühlmittelstand muss sich zwischen den Markierungen “FULL” und
“LOW” des Behälters befinden.Behälter
“FULL”-Markierung
“LOW”-Markierung
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann Wasser verwendet
werden, wenn kein Kühlmittel zur Ver-
fügung steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um zu
überprüfen, ob die Kühlerlüfter funktionieren, und um zu sehen, ob Kühl-
mittel aus dem Kühler oder den Schläuchen austritt.
Die Lüfter drehen sich, wenn die Klimaanlage sofort nach einem Kaltstart eingeschal-
tet wird. Kontrollieren Sie, ob die Lüfter funktionieren, indem Sie überprüfen, ob ein
Betriebsgeräusch zu hören ist und ob ein Luftstrom spürbar ist. Wenn sich dies als
schwierig herausstellt, schalten Sie die K limaanlage wiederholt ein und wieder aus.
(Die Lüfter funktionieren bei Frost möglicherweise nicht.)
Wenn die Lüfter nicht laufen:
Schalten Sie das Hybridsystem sofort aus und setzen Sie sich mit einem
Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Wenn die Lüfter laufen:
Lassen Sie das Fahrzeug beim nächstgelegenen Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten F achwerkstatt überprüfen.
4
1
2
3
5
6
7

6138-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten

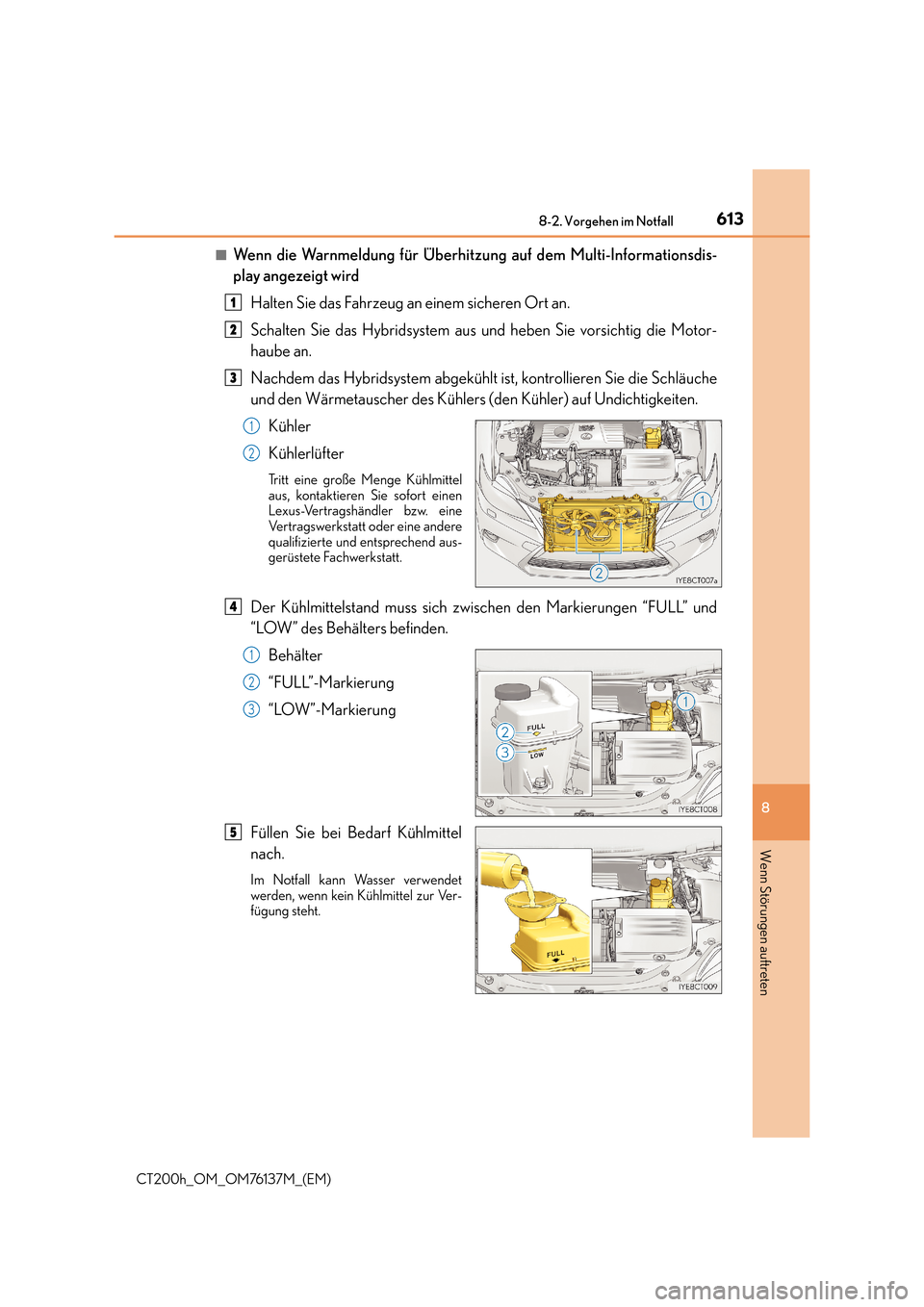

■Wenn die Warnmeldung für Überhitzung auf dem Multi-Informationsdis-
play angezeigt wirdHalten Sie das Fahrzeug an einem sicheren Ort an.
Schalten Sie das Hybridsystem aus und heben Sie vorsichtig die Motor-
haube an.
Nachdem das Hybridsystem abgekühlt is t, kontrollieren Sie die Schläuche
und den Wärmetauscher des Kühlers (den Kühler) auf Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel
aus, kontaktieren Sie sofort einen
Lexus-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere
qualifizierte und entsprechend aus-
gerüstete Fachwerkstatt.
Der Kühlmittelstand muss sich zwischen den Markierungen “FULL” und
“LOW” des Behälters befinden.Behälter
“FULL”-Markierung
“LOW”-Markierung
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann Wasser verwendet
werden, wenn kein Kühlmittel zur Ver-
fügung steht.
1
2
3
1
2
4
1
2
3
5

6148-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)

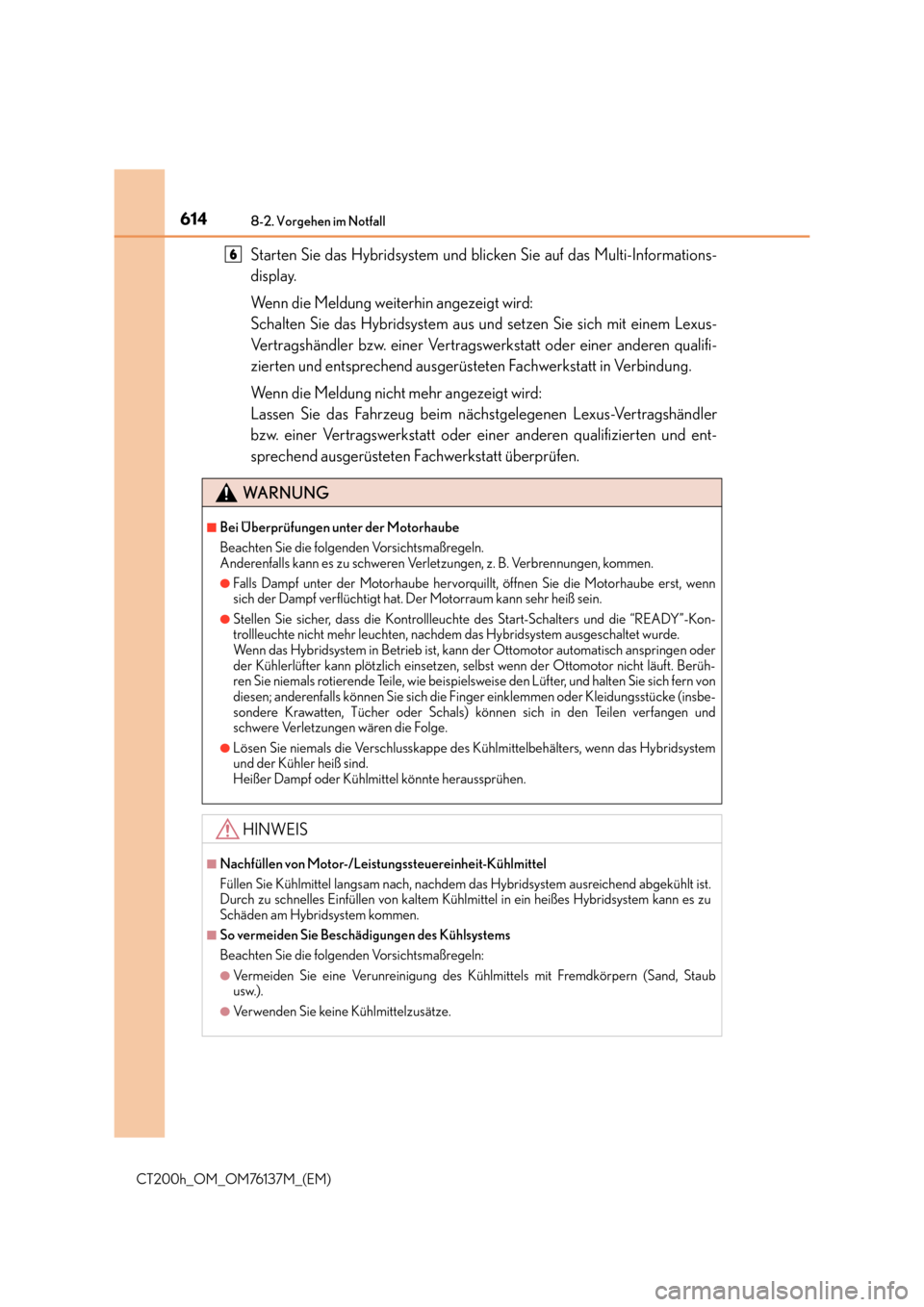

Starten Sie das Hybridsystem und blicken Sie auf das Multi-Informations-
display.
Wenn die Meldung weiterhin angezeigt wird:
Schalten Sie das Hybridsystem aus und setzen Sie sich mit einem Lexus-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Wenn die Meldung nicht mehr angezeigt wird:
Lassen Sie das Fahrzeug beim nächstgelegenen Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
WA R N U N G
■Bei Überprüfungen unter der Motorhaube
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen, z. B. Verbrennungen, kommen.
●Falls Dampf unter der Motorhaube hervorquillt, öffnen Sie die Motorhaube erst, wenn
sich der Dampf verflüchtigt hat. Der Motorraum kann sehr heiß sein.
●Stellen Sie sicher, dass die Kontrollleuchte des Start-Schalters und die “READY”-Kon-
trollleuchte nicht mehr leuchten, nachdem das Hybridsystem ausgeschaltet wurde.
Wenn das Hybridsystem in Betrieb ist, kann der Ottomotor automatisch anspringen oder
der Kühlerlüfter kann plötzlich einsetzen, selbst wenn der Ottomotor nicht läuft. Berüh-
ren Sie niemals rotierende Teile, wie beispielswei se den Lüfter, und halten Sie sich fern von
diesen; anderenfalls können Si e sich die Finger einklemmen oder Kleidungsstücke (insbe-
sondere Krawatten, Tücher oder Schals) können sich in den Teilen verfangen und
schwere Verletzungen wären die Folge.
●Lösen Sie niemals die Verschlusskappe des Kühlmittelbehälters, wenn das Hybridsystem
und der Kühler heiß sind.
Heißer Dampf oder Kühlmittel könnte heraussprühen.
HINWEIS
■Nachfüllen von Motor-/Leistungssteuereinheit-Kühlmittel
Füllen Sie Kühlmittel langsam nach, nachdem das Hybridsystem ausreichend abgekühlt ist.
Durch zu schnelles Einfüllen von kaltem Kühlmi ttel in ein heißes Hybridsystem kann es zu
Schäden am Hybridsystem kommen.
■So vermeiden Sie Beschädigungen des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßregeln:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdkörpern (Sand, Staub
usw.).
●Verwenden Sie keine Kühlmittelzusätze.
6

6158-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten

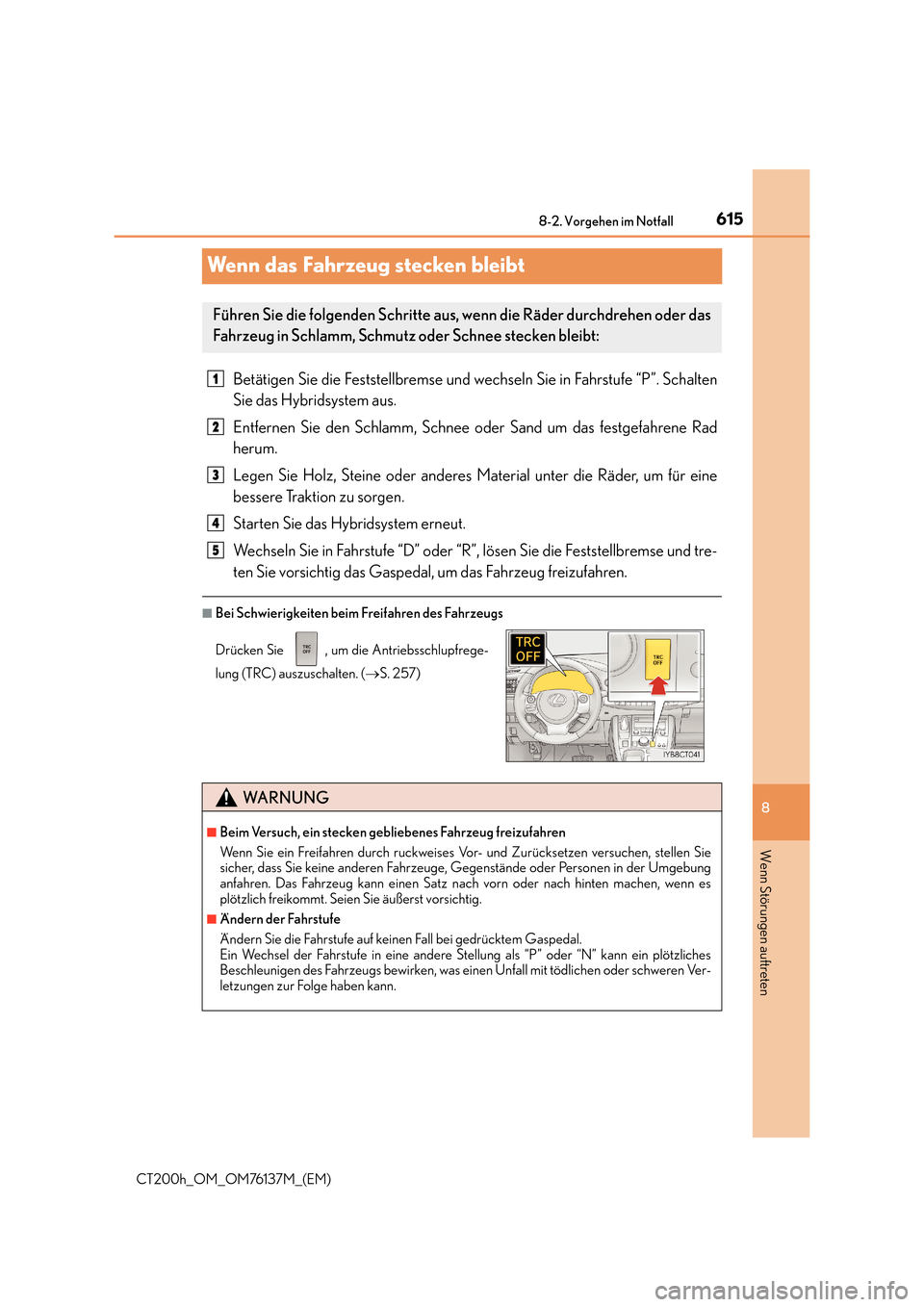

Wenn das Fahrzeug stecken bleibt
Betätigen Sie die Feststellbremse und wechseln Sie in Fahrstufe “P”. Schalten
Sie das Hybridsystem aus.
Entfernen Sie den Schlamm, Schnee oder Sand um das festgefahrene Rad
herum.
Legen Sie Holz, Steine oder anderes Material unter die Räder, um für eine
bessere Traktion zu sorgen.
Starten Sie das Hybridsystem erneut.
Wechseln Sie in Fahrstufe “D” oder “R”, lösen Sie die Feststellbremse und tre-
ten Sie vorsichtig das Gaspedal, um das Fahrzeug freizufahren.
■Bei Schwierigkeiten beim Freifahren des Fahrzeugs
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen oder das
Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um die Antriebsschlupfrege-
lung (TRC) auszuschalten. (→S. 257)
WA R N U N G
■Beim Versuch, ein stecken gebliebenes Fahrzeug freizufahren
Wenn Sie ein Freifahren durch ruckweises Vo r- und Zurücksetzen versuchen, stellen Sie
sicher, dass Sie keine anderen Fahrzeuge, Gegenstände oder Personen in der Umgebung
anfahren. Das Fahrzeug kann einen Satz nach vorn oder nach hinten machen, wenn es
plötzlich freikommt. Seien Sie äußerst vorsichtig.
■Ändern der Fahrstufe
Ändern Sie die Fahrstufe auf keinen Fall bei gedrücktem Gaspedal.
Ein Wechsel der Fahrstufe in eine andere Stellung als “P” oder “N” kann ein plötzliches
Beschleunigen des Fahrzeugs bewirken, was einen Unfall mit tödlichen oder schweren Ver-
letzungen zur Folge haben kann.
1
2
3
4
5

6168-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)

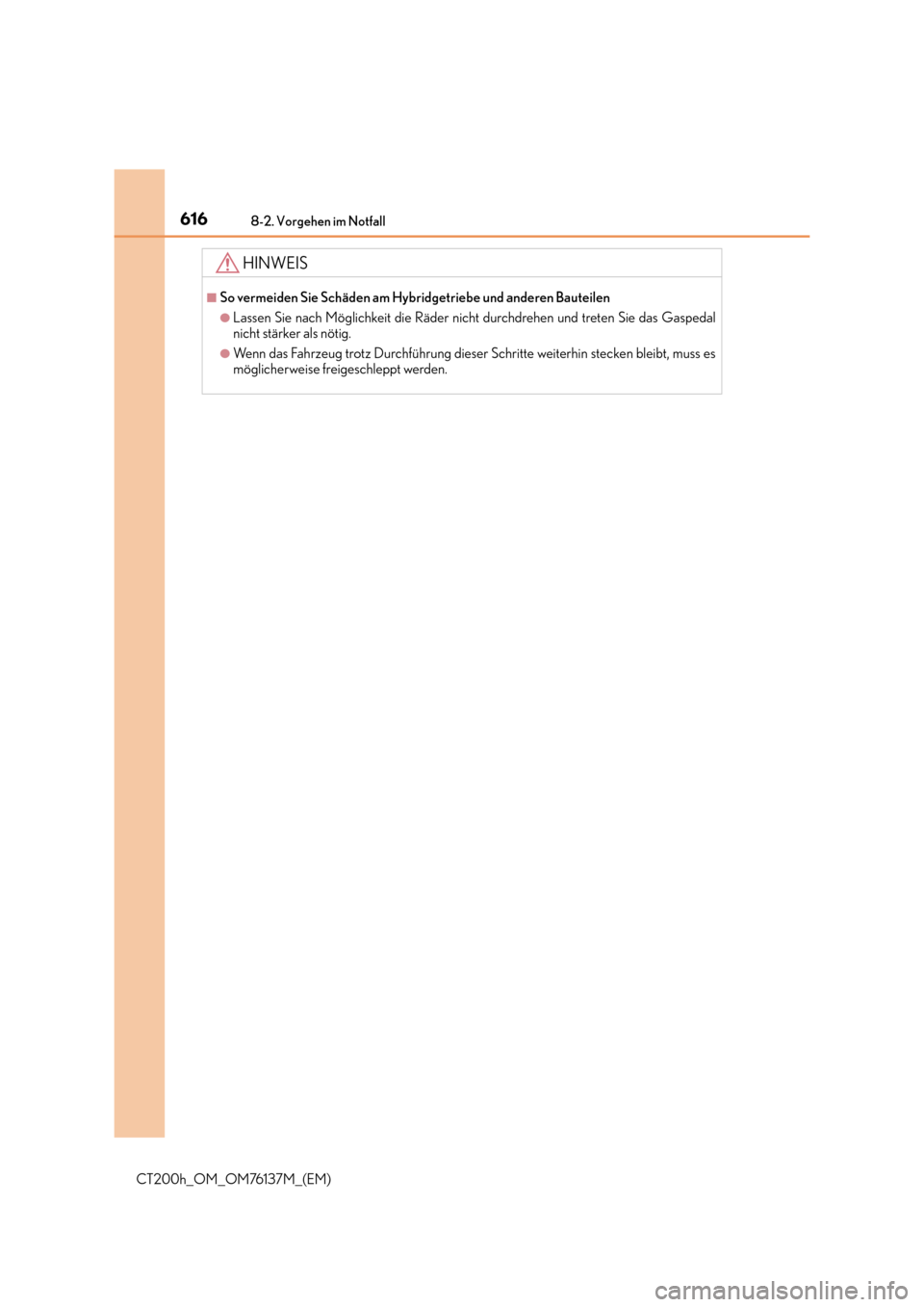

HINWEIS
■So vermeiden Sie Schäden am Hybridgetriebe und anderen Bauteilen
●Lassen Sie nach Möglichkeit die Räder nicht durchdrehen und treten Sie das Gaspedal
nicht stärker als nötig.
●Wenn das Fahrzeug trotz Durchführung dieser Schritte weiterhin stecken bleibt, muss es
möglicherweise freigeschleppt werden.
