781-2. Hybridsystem
CT200h_OM_OM76137M_(EM)
Vorsichtsmaßregeln in Bezug auf das Hybridsystem
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächlichen
System abweichen.
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es sich um ein
Hochspannungssystem (bis zu max. 650 V) handelt und Teile vorhanden sind,
die beim Betrieb des Systems extrem heiß werden können. Beachten Sie die
am Fahrzeug angebrachten Warnaufkleber.
Wa r n a u f k l e b e r
Hybridbatterie (Traktionsbatterie)
Servicestecker
Klimaanlagenkompressor Hochspannungskabel (orange)
Leistungssteuereinheit
Elektromotor (Traktionsmotor)1
2
3
4
5
6
7

811-2. Hybridsystem
1
CT200h_OM_OM76137M_(EM)

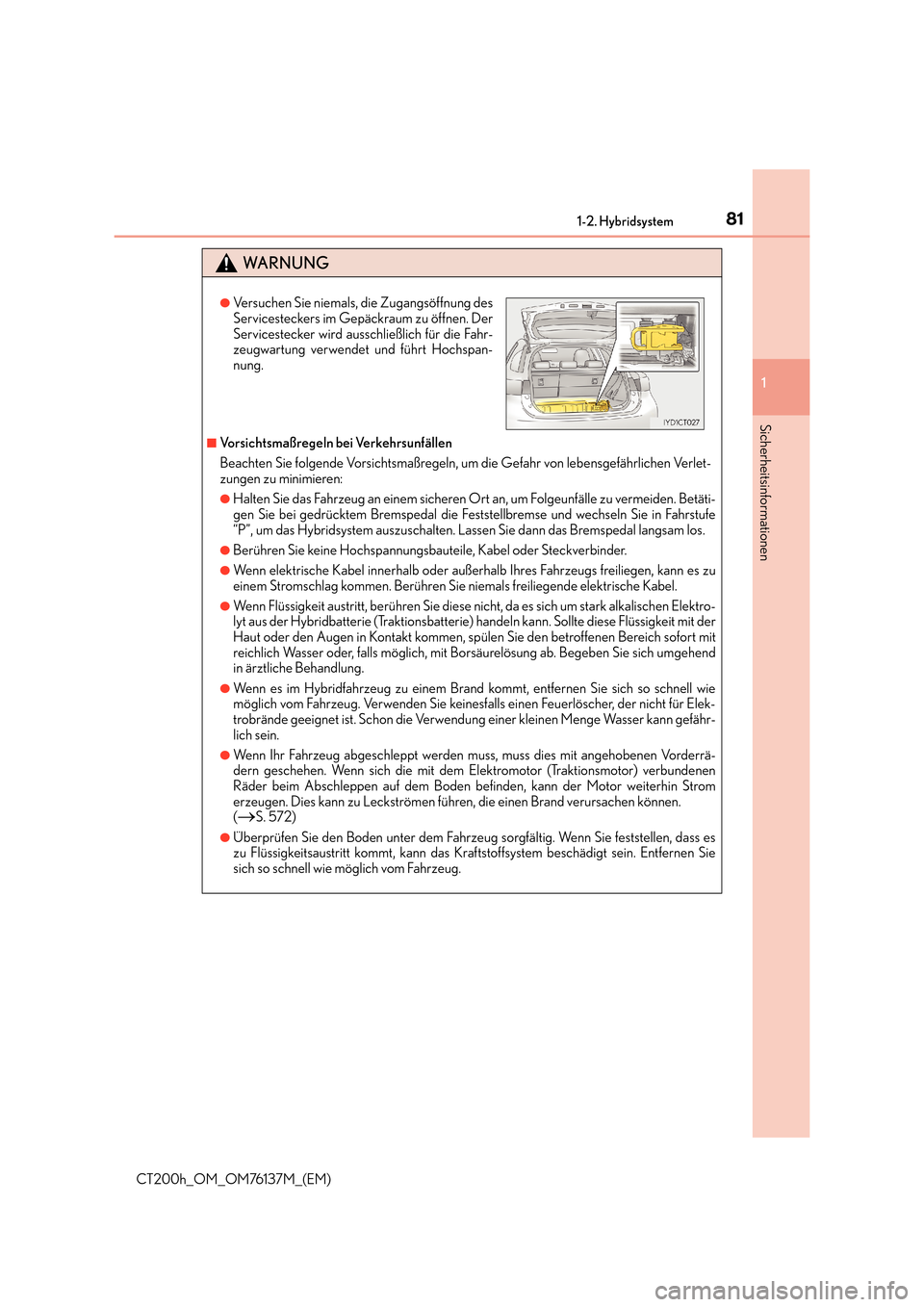

Sicherheitsinformationen
WA R N U N G
■Vorsichtsmaßregeln bei Verkehrsunfällen
Beachten Sie folgende Vorsichtsmaßregeln, um die Gefahr von lebensgefährlichen Verlet-
zungen zu minimieren:
●Halten Sie das Fahrzeug an einem sicheren Ort an, um Folgeunfälle zu vermeiden. Betäti-
gen Sie bei gedrücktem Bremspedal die Feststellbremse und wechseln Sie in Fahrstufe
“P”, um das Hybridsystem auszuschalten. La ssen Sie dann das Bremspedal langsam los.
●Berühren Sie keine Hochspannungsbauteile, Kabel oder Steckverbinder.
●Wenn elektrische Kabel innerhalb oder außerhalb Ihres Fahrzeugs freiliegen, kann es zu
einem Stromschlag kommen. Berühren Sie niemals freiliegende elektrische Kabel.
●Wenn Flüssigkeit austritt, berühren Sie diese ni cht, da es sich um stark alkalischen Elektro-
lyt aus der Hybridbatterie (Traktionsbatterie) handeln kann. Sollte diese Flüssigkeit mit der
Haut oder den Augen in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit
reichlich Wasser oder, falls möglich, mit Borsäurelösung ab. Begeben Sie sich umgehend
in ärztliche Behandlung.
●Wenn es im Hybridfahrzeug zu einem Brand kommt, entfernen Sie sich so schnell wie
möglich vom Fahrzeug. Verwenden Sie keinesfalls einen Feuerlöscher, der nicht für Elek-
trobrände geeignet ist. Schon die Verwendung einer kleinen Menge Wasser kann gefähr-
lich sein.
●Wenn Ihr Fahrzeug abgeschleppt werden muss, muss dies mit angehobenen Vorderrä-
dern geschehen. Wenn sich die mit dem Elektromotor (Traktionsmotor) verbundenen
Räder beim Abschleppen auf dem Boden befinden, kann der Motor weiterhin Strom
erzeugen. Dies kann zu Leckströmen führen, die einen Brand verursachen können.
(
→S. 572)
●Überprüfen Sie den Boden unter dem Fahrzeug sorgfältig. Wenn Sie feststellen, dass es
zu Flüssigkeitsaustritt kommt, kann das Kraftstoffsystem beschädigt sein. Entfernen Sie
sich so schnell wie möglich vom Fahrzeug.
●Versuchen Sie niemals, die Zugangsöffnung des
Servicesteckers im Gepäckraum zu öffnen. Der
Servicestecker wird ausschließlich für die Fahr-
zeugwartung verwendet und führt Hochspan-
nung.

273
4
4-6. Fahrhinweise
Fahren
CT200h_OM_OM76137M_(EM)

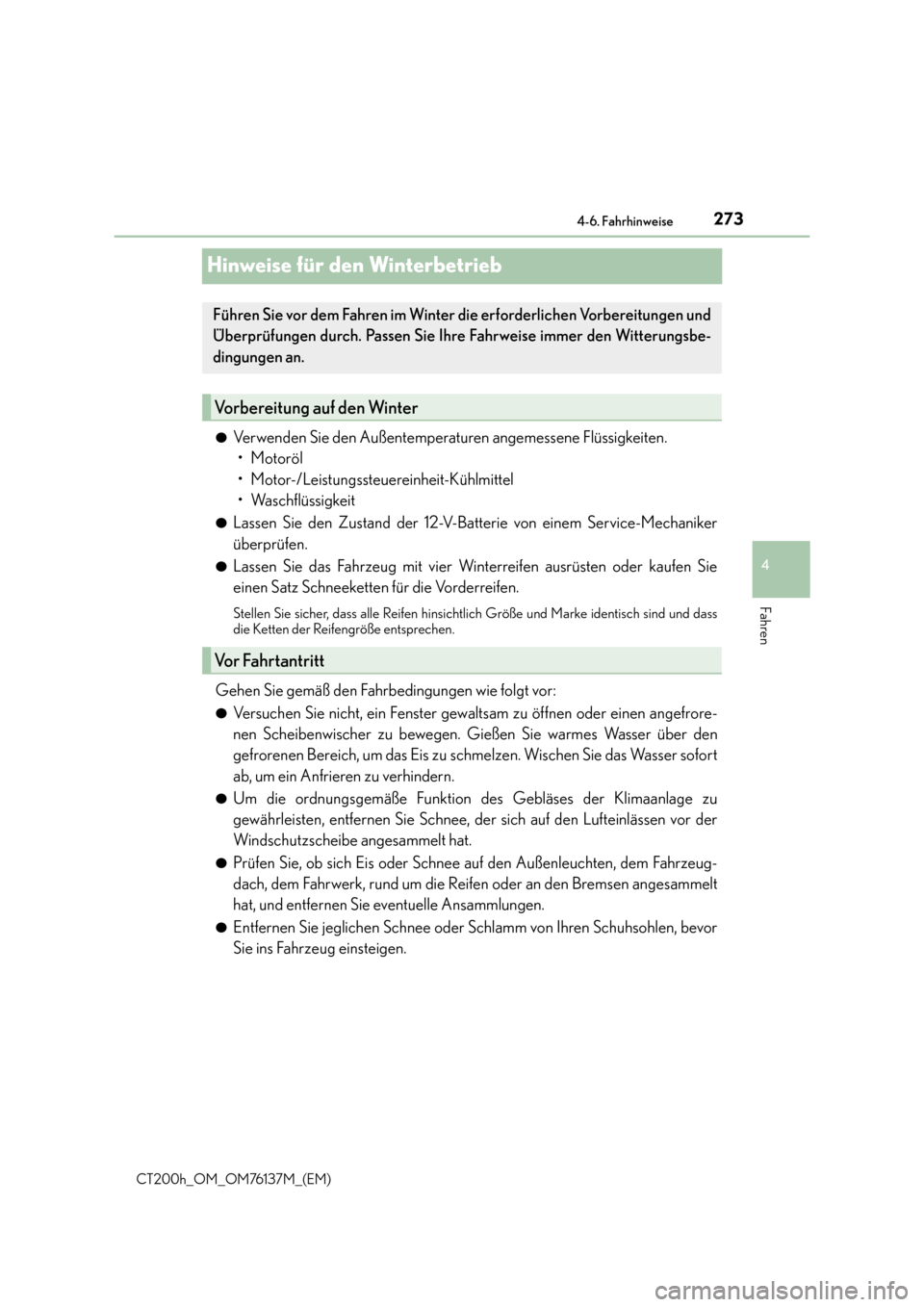

Hinweise für den Winterbetrieb
●Verwenden Sie den Außentemperaturen angemessene Flüssigkeiten.
• Motoröl
• Motor-/Leistungssteuereinheit-Kühlmittel
•Waschflüssigkeit
●Lassen Sie den Zustand der 12-V-Batterie von einem Service-Mechaniker
überprüfen.
●Lassen Sie das Fahrzeug mit vier Winterreifen ausrüsten oder kaufen Sie
einen Satz Schneeketten für die Vorderreifen.
Stellen Sie sicher, dass alle Reifen hinsicht lich Größe und Marke identisch sind und dass
die Ketten der Reifengröße entsprechen.
Gehen Sie gemäß den Fahrbedingungen wie folgt vor:
●Versuchen Sie nicht, ein Fenster gewalt sam zu öffnen oder einen angefrore-
nen Scheibenwischer zu bewegen. Gießen Sie warmes Wasser über den
gefrorenen Bereich, um das Eis zu schmelzen. Wischen Sie das Wasser sofort
ab, um ein Anfrieren zu verhindern.
●Um die ordnungsgemäße Funktion des Gebläses der Klimaanlage zu
gewährleisten, entfernen Sie Schnee, der sich auf den Lufteinlässen vor der
Windschutzscheibe angesammelt hat.
●Prüfen Sie, ob sich Eis oder Schnee auf den Außenleuchten, dem Fahrzeug-
dach, dem Fahrwerk, rund um die Reifen oder an den Bremsen angesammelt
hat, und entfernen Sie eventuelle Ansammlungen.
●Entfernen Sie jeglichen Schnee oder Schlamm von Ihren Schuhsohlen, bevor
Sie ins Fahrzeug einsteigen.
Führen Sie vor dem Fahren im Winter die erforderlichen Vorbereitungen und
Überprüfungen durch. Passen Sie Ihre Fahrweise immer den Witterungsbe-
dingungen an.
Vorbereitung auf den Winter
Vor Fahrtantritt

4055-19. Bluetooth®-Telefon (Lexus-Display-Audiosystem)
5
Audiosystem
CT200h_OM_OM76137M_(EM)

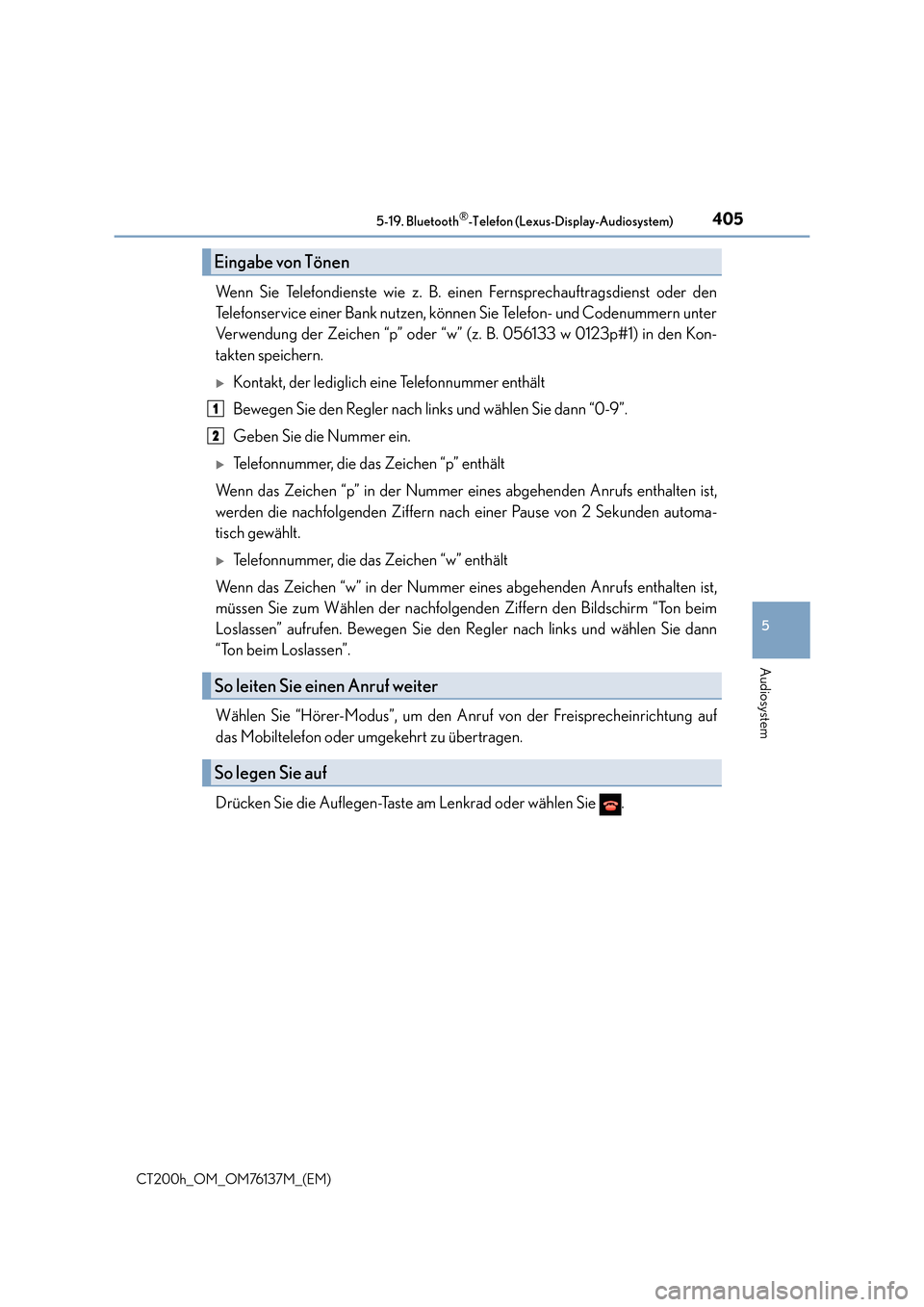

Wenn Sie Telefondienste wie z. B. einen Fernsprechauftragsdienst oder den
Telefonservice einer Bank nutzen, können Sie Telefon- und Codenummern unter
Verwendung der Zeichen “p” oder “w” (z. B. 056133 w 0123p#1) in den Kon-
takten speichern.
XKontakt, der lediglich eine Telefonnummer enthält
Bewegen Sie den Regler nach links und wählen Sie dann “0-9”.
Geben Sie die Nummer ein.
XTelefonnummer, die das Zeichen “p” enthält
Wenn das Zeichen “p” in der Nummer eines abgehenden Anrufs enthalten ist,
werden die nachfolgenden Ziffern nach einer Pause von 2 Sekunden automa-
tisch gewählt.
XTelefonnummer, die das Zeichen “w” enthält
Wenn das Zeichen “w” in der Nummer eines abgehenden Anrufs enthalten ist,
müssen Sie zum Wählen der nachfolgenden Ziffern den Bildschirm “Ton beim
Loslassen” aufrufen. Bewegen Sie den Regler nach links und wählen Sie dann
“Ton beim Loslassen”.
Wählen Sie “Hörer-Modus”, um den Anruf von der Freisprecheinrichtung auf
das Mobiltelefon oder umgekehrt zu übertragen.
Drücken Sie die Auflegen-Taste am Lenkrad oder wählen Sie .
Eingabe von Tönen
So leiten Sie einen Anruf weiter
So legen Sie auf
1
2

415
5
5-20. Telefonbuch (Lexus-Display-Audiosystem)
Audiosystem
CT200h_OM_OM76137M_(EM)

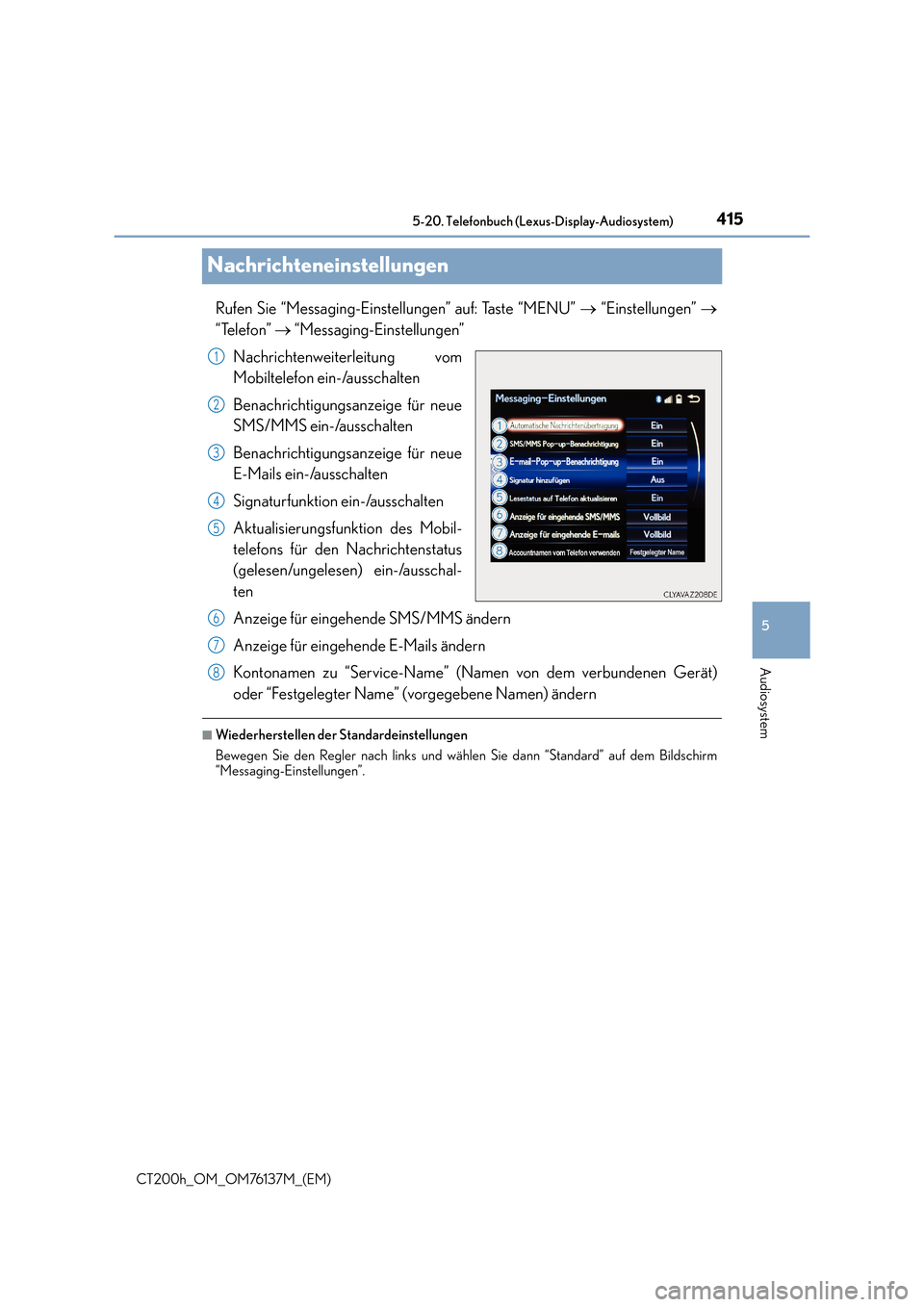

Nachrichteneinstellungen
Rufen Sie “Messaging-Einstellungen” auf: Taste “MENU”
→ “Einstellungen” →
“Telefon” → “Messaging-Einstellungen”
Nachrichtenweiterleitung vom
Mobiltelefon ein-/ausschalten
Benachrichtigungsanzeige für neue
SMS/MMS ein-/ausschalten
Benachrichtigungsanzeige für neue
E-Mails ein-/ausschalten
Signaturfunktion ein-/ausschalten
Aktualisierungsfunktion des Mobil-
telefons für den Nachrichtenstatus
(gelesen/ungelesen) ein-/ausschal-
ten
Anzeige für eingehende SMS/MMS ändern
Anzeige für eingehende E-Mails ändern
Kontonamen zu “Service-Name” (Namen von dem verbundenen Gerät)
oder “Festgelegter Name” (vorgegebene Namen) ändern
■Wiederherstellen der Standardeinstellungen
Bewegen Sie den Regler nach links und wähl en Sie dann “Standard” auf dem Bildschirm
“Messaging-Einstellungen”.
1
2
3
4
5
6
7
8

4175-21. Bluetooth® (Lexus-Display-Audiosystem)
5
Audiosystem
CT200h_OM_OM76137M_(EM)

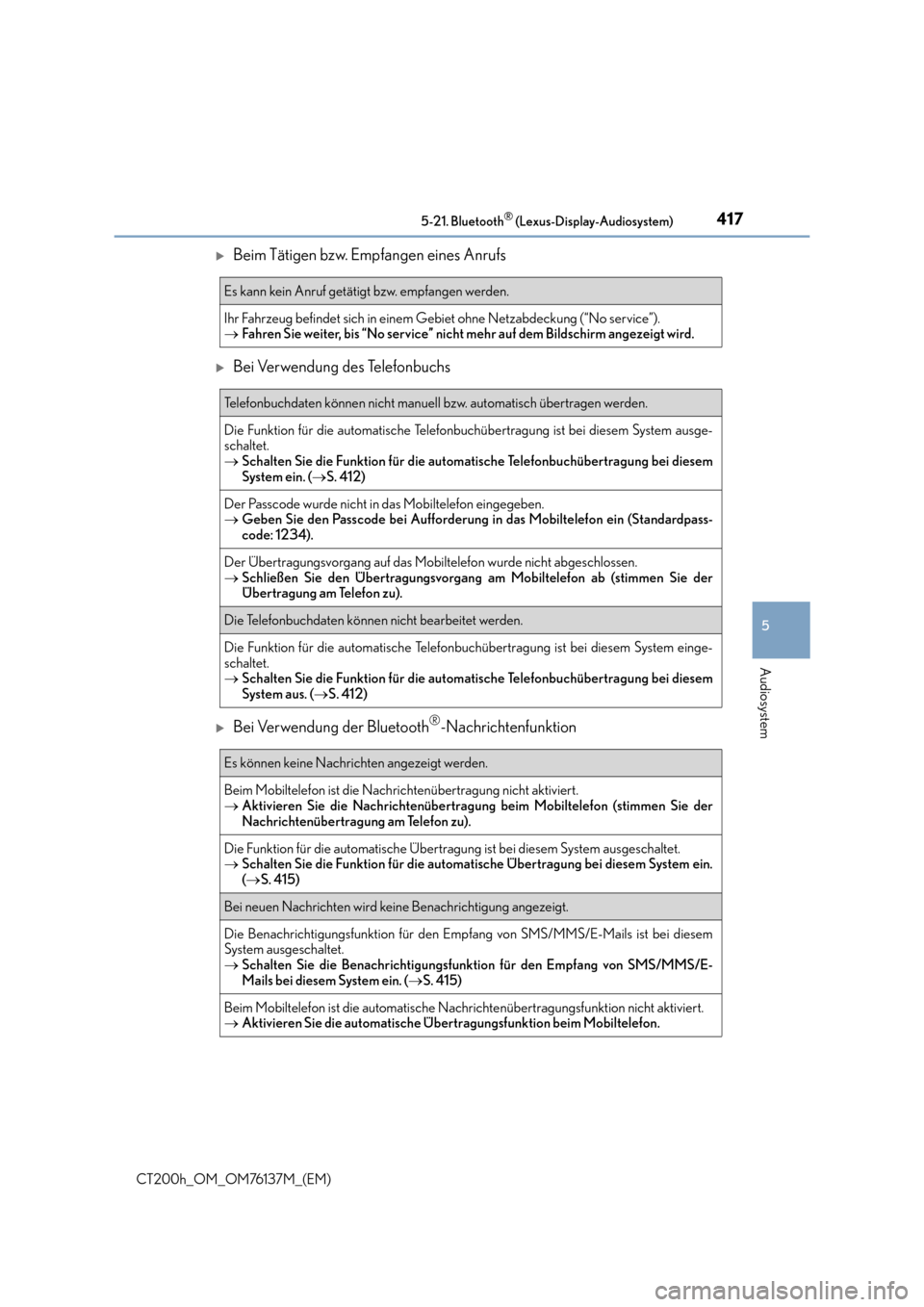

XBeim Tätigen bzw. Empfangen eines Anrufs
XBei Verwendung des Telefonbuchs
XBei Verwendung der Bluetooth®-Nachrichtenfunktion
Es kann kein Anruf getätigt bzw. empfangen werden.
Ihr Fahrzeug befindet sich in einem Gebiet ohne Netzabdeckung (“No service”).
→Fahren Sie weiter, bis “No service” nicht mehr auf dem Bildschirm angezeigt wird.
Telefonbuchdaten können nicht manuell bzw. automatisch übertragen werden.
Die Funktion für die automatische Telefonbuchübertragung ist bei diesem System ausge-
schaltet.
→Schalten Sie die Funktion für die automa tische Telefonbuchübertragung bei diesem
System ein. ( →S. 412)
Der Passcode wurde nicht in das Mobiltelefon eingegeben.
→ Geben Sie den Passcode bei Aufforderung in das Mobiltelefon ein (Standardpass-
code: 1234).
Der Übertragungsvorgang auf das Mobiltelefon wurde nicht abgeschlossen.
→Schließen Sie den Übertragungsvorgang am Mobiltelefon ab (stimmen Sie der
Übertragung am Telefon zu).
Die Telefonbuchdaten können nicht bearbeitet werden.
Die Funktion für die automatische Telefonbuchübertragung ist bei diesem System einge-
schaltet.
→Schalten Sie die Funktion für die automa tische Telefonbuchübertragung bei diesem
System aus. ( →S. 412)
Es können keine Nachrichten angezeigt werden.
Beim Mobiltelefon ist die Nachrichtenübertragung nicht aktiviert.
→ Aktivieren Sie die Nachrichtenübertragung beim Mobiltelefon (stimmen Sie der
Nachrichtenübertragung am Telefon zu).
Die Funktion für die automatische Übertragung ist bei diesem System ausgeschaltet.
→ Schalten Sie die Funktion für die automatische Übertragung bei diesem System ein.
(→ S. 415)
Bei neuen Nachrichten wird keine Benachrichtigung angezeigt.
Die Benachrichtigungsfunktion für den Empfang von SMS/MMS/E-Mails ist bei diesem
System ausgeschaltet.
→ Schalten Sie die Benachrichtigungsfunktion für den Empfang von SMS/MMS/E-
Mails bei diesem System ein. ( →S. 415)
Beim Mobiltelefon ist die automatische Nachrichtenübertragungsfunktion nicht aktiviert.
→ Aktivieren Sie die automatische Über tragungsfunktion beim Mobiltelefon.

623
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM76137M_(EM)

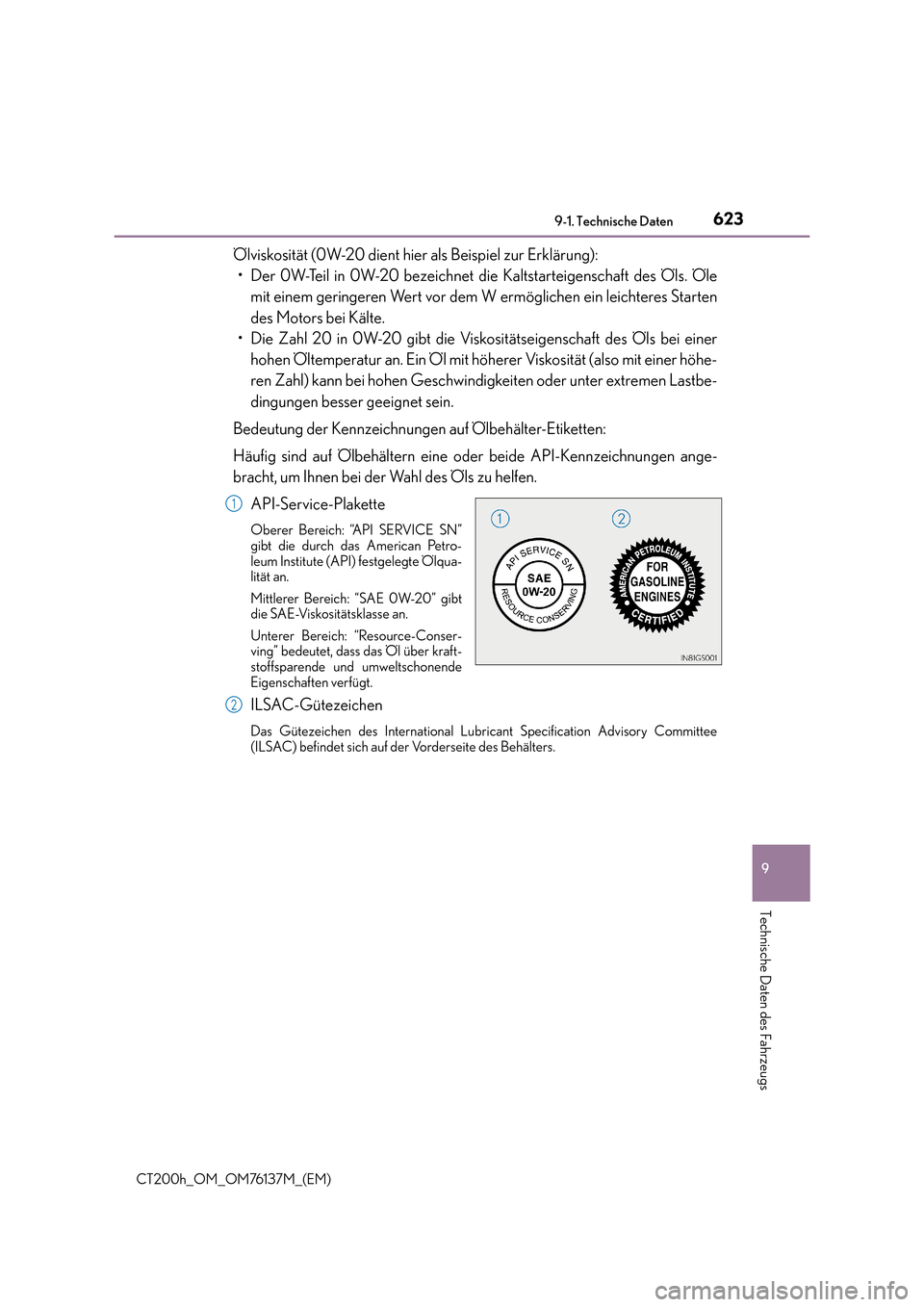

Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Starten
des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ei n Öl mit höherer Viskosität (also mit einer höhe-
ren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen Lastbe-
dingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen. API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte Ölqua-
lität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über kraft-
stoffsparende und umweltschonende
Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubr icant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2
