2014 Lexus CT200h Betriebsanleitung (in German)

105
2
2. Kombiinstrument
Kombiinstrument
CT200h_OM_OM76137M_(EM)
Multi-Informationsdisplay (mit Schwarz-Weiß-
Display)
∗
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
●Energie-Überwachungsanzeige
Zeigt den Status des Hybridsystems an.
(
→ S. 112)
●
Fahrdaten
Anzeige von Reichweite, Kraftstoffver-
brauch und weiteren Fahrtinformationen.
( → S. 106)
●
Einstellungen
Ändern der Anzeigeeinstellungen für das
Kombiinstrument ( →S. 632)
●
Lexus-Einparkhilfesensor (falls vorhanden)
Wird automatisch angezeigt, wenn das System in Verwendung ist. ( →S. 234)
●
Anzeige der dynamischen Radar-Geschwindigkeitsregelung (falls vorhan-
den)
Wird automatisch angezeigt, wenn das System in Verwendung ist. ( →S. 220)
●
Wa r n m e l d u n g e n
Werden automatisch angezeigt, wenn in einem der Fahrzeugsysteme eine Funktionsstö-
rung auftritt ( →S. 556)
∗: Falls vorhanden
Anzeigeelemente des Displays

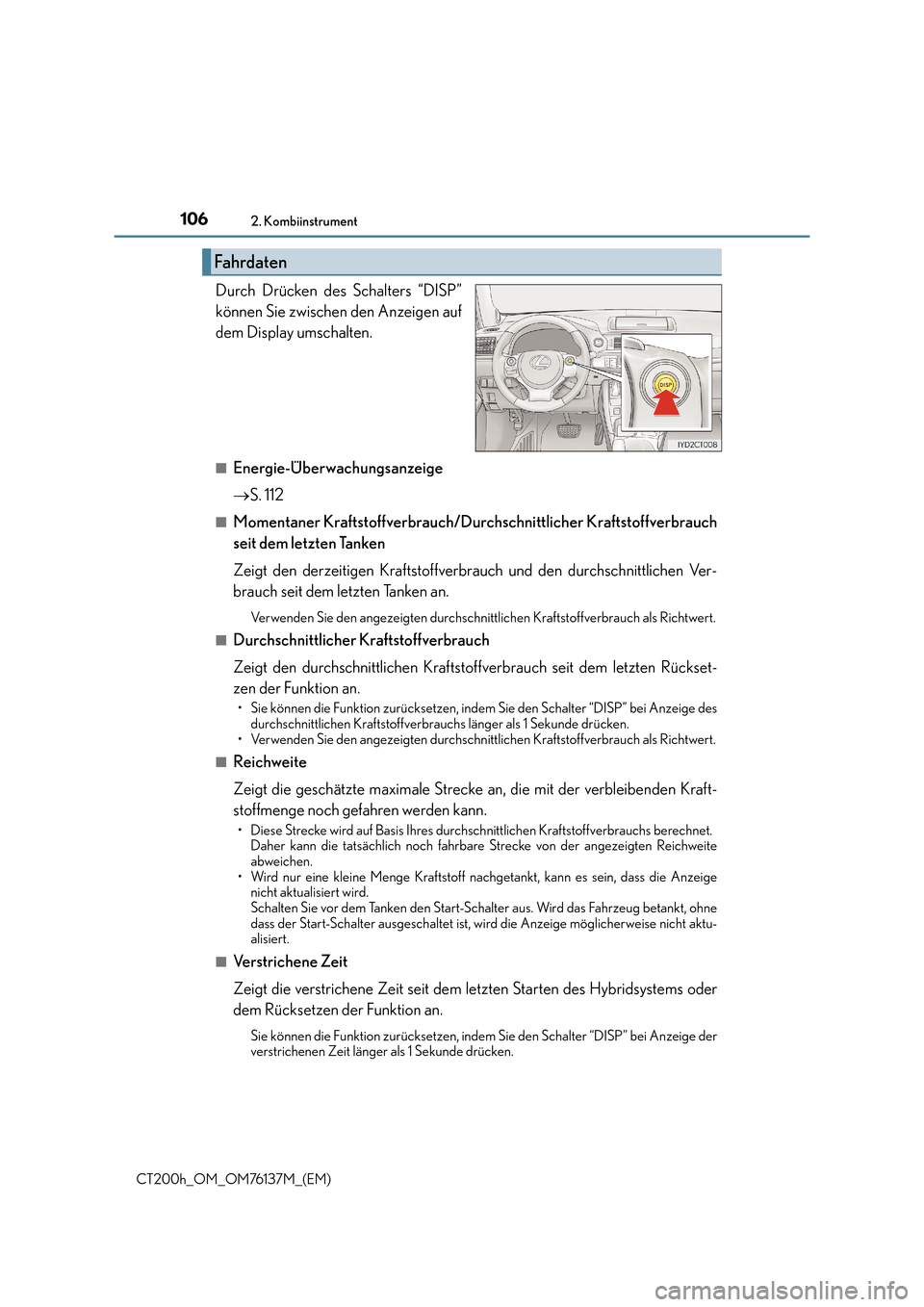

1062. Kombiinstrument
CT200h_OM_OM76137M_(EM)
Durch Drücken des Schalters “DISP”
können Sie zwischen den Anzeigen auf
dem Display umschalten.
■Energie-Überwachungsanzeige
→S. 112
■Momentaner Kraftstoffverbrauch/Durchschnittlicher Kraftstoffverbrauch
seit dem letzten Tanken
Zeigt den derzeitigen Kraftstoffverbrauch und den durchschnittlichen Ver-
brauch seit dem letzten Tanken an.
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
■
Durchschnittlicher Kraftstoffverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Rückset-
zen der Funktion an.
• Sie können die Funktion zurücksetzen, indem Sie den Schalter “DISP” bei Anzeige des durchschnittlichen Kraftstoffverbrauchs länger als 1 Sekunde drücken.
• Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
■
Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet. Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Start-Schalter aus. Wird das Fahrzeug betankt, ohne
dass der Start-Schalter ausgeschaltet ist, wird die Anzeige möglicherweise nicht aktu-
alisiert.
■
Verstrichene Zeit
Zeigt die verstrichene Zeit seit dem letzten Starten des Hybridsystems oder
dem Rücksetzen der Funktion an.
Sie können die Funktion zurücksetzen, inde m Sie den Schalter “DISP” bei Anzeige der
verstrichenen Zeit länger als 1 Sekunde drücken.
Fahrdaten

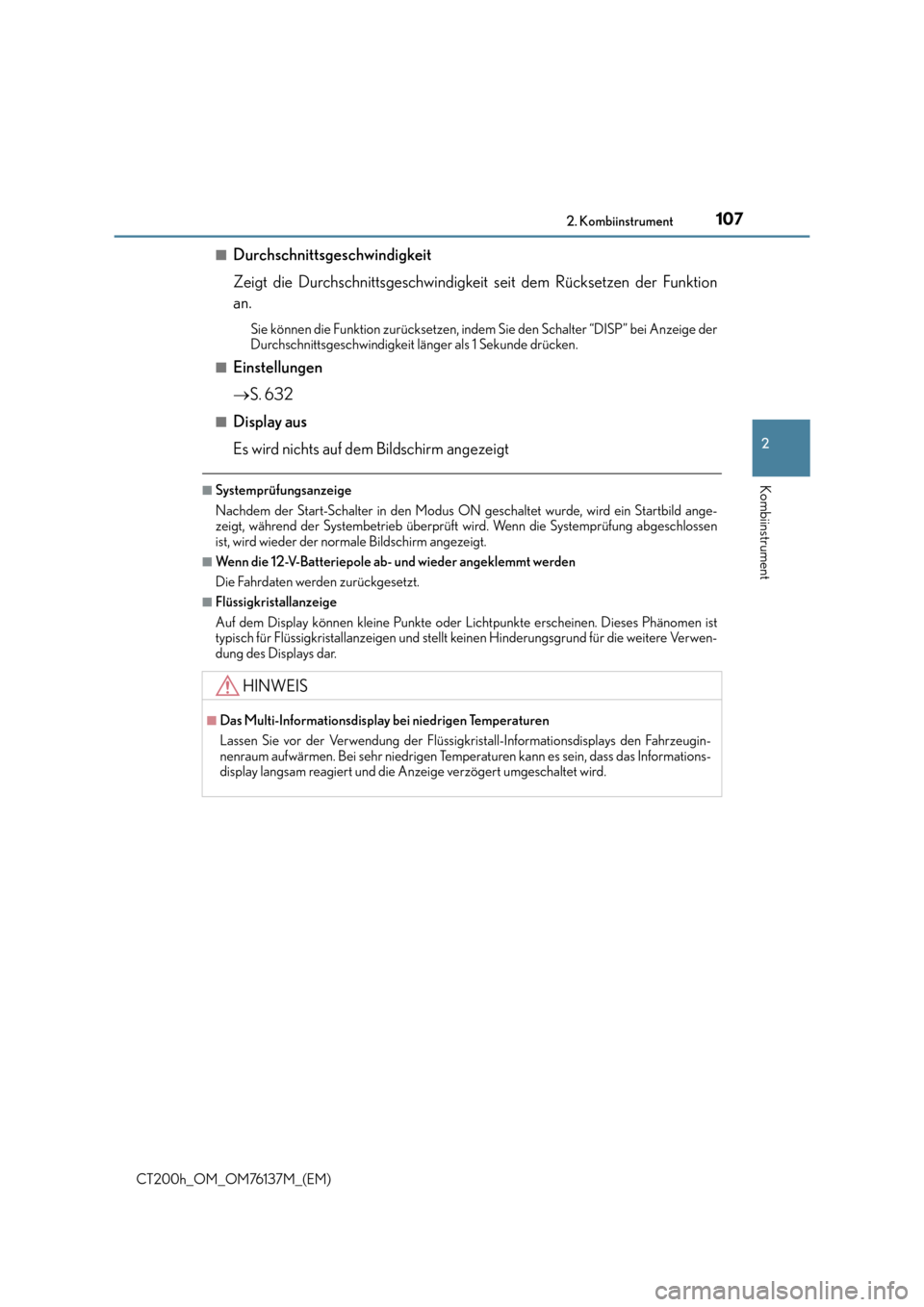

1072. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76137M_(EM)■
Durchschnittsgeschwindigkeit
Zeigt die Durchschnittsgeschwindigkeit seit dem Rücksetzen der Funktion
an.
Sie können die Funktion zurücksetzen, inde
m Sie den Schalter “DISP” bei Anzeige der
Durchschnittsgeschwindigkeit länger als 1 Sekunde drücken.
■
Einstellungen
→ S. 632
■Display aus
Es wird nichts auf dem Bildschirm angezeigt
■Systemprüfungsanzeige
Nachdem der Start-Schalter in den Modus ON geschaltet wurde, wird ein Startbild ange-
zeigt, während der Systembetrieb überprüft wird. Wenn die Systemprüfung abgeschlossen
ist, wird wieder der normale Bildschirm angezeigt.
■Wenn die 12-V-Batteriepole ab- und wieder angeklemmt werden
Die Fahrdaten werden zurückgesetzt.
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phänomen ist
typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die weitere Verwen-
dung des Displays dar.
HINWEIS
■Das Multi-Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung der Flüssigkristall-Informationsdisplays den Fahrzeugin-
nenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass das Informations-
display langsam reagiert und die Anzeige verzögert umgeschaltet wird.

1082. Kombiinstrument
CT200h_OM_OM76137M_(EM)
Multi-Informationsdisplay (mit Farb-Display)∗
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
●Menüsymbole
Wenn ein Symbol gewählt wird, wer-
den folgende Daten angezeigt.
(→ S. 109)
Je nach Situation werden bestimmte
Daten automatisch angezeigt.
Fahrda te n
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( →S. 110)
Anzeige von Navigationssystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um die folg enden Daten des Navigationssystems anzu-
zeigen.
• Routenführung
• Kompassanzeige (Anzeige “Norden oben”/Anzeige “Fahrtrichtung oben”)
Anzeige von Audiosystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf der Anzeige
mit den Instrumentenschaltern auswählen zu können.
Wählen Sie dieses Symbol, um bei Verwendung der Geschwindigkeitsregelung/
dynamischen Radar-Geschwindigkeitsregelung die Daten für das jeweilige System
anzuzeigen. ( →S. 217, 220)
Das Symbol wird entsprechend dem verwendeten System angezeigt.
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warnmeldungen und Maßnahmen bei Funkti-
onsstörungen anzuzeigen. ( →S. 556)
∗: Falls vorhanden
Anzeigeelemente des Displays
Anzeige der Geschwindigkeitsregelung/dynamischen Radar-
Geschwindigkeitsregelung (falls vorhanden)

1092. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76137M_(EM)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenanzeige zu
ändern. (→S. 632)
●
Energie-Überwachungsanzeige
Zeigt den Status des Hybridsystems an. ( →S. 112)
●Lexus-Einparkhilfesensor (falls vorhanden)
Wird automatisch angezeigt, wenn das System in Verwendung ist. ( →S. 234)
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient. Eintragsauswahl/Seitenwechsel
Eingabe/Bestätigung
Zum vorherigen Bildschirm zurück-
kehren
Drücken:
Der Bildschirm wird angezeigt, der
für folgende Taste gespeichert
wurde:
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten:
Der aktuell angezeigte Bildschirm wird für gespeichert. ( →S. 632)
Der Bestätigungsbildschirm für den Speichervorgang wird angezeigt. Wenn der gewählte
Bildschirm nicht gespeichert werden kann, zeigt eine Meldung an, dass der Speichervor-
gang fehlgeschlagen ist.
Bedienen der Instrumentenschalter
1
2
3
4

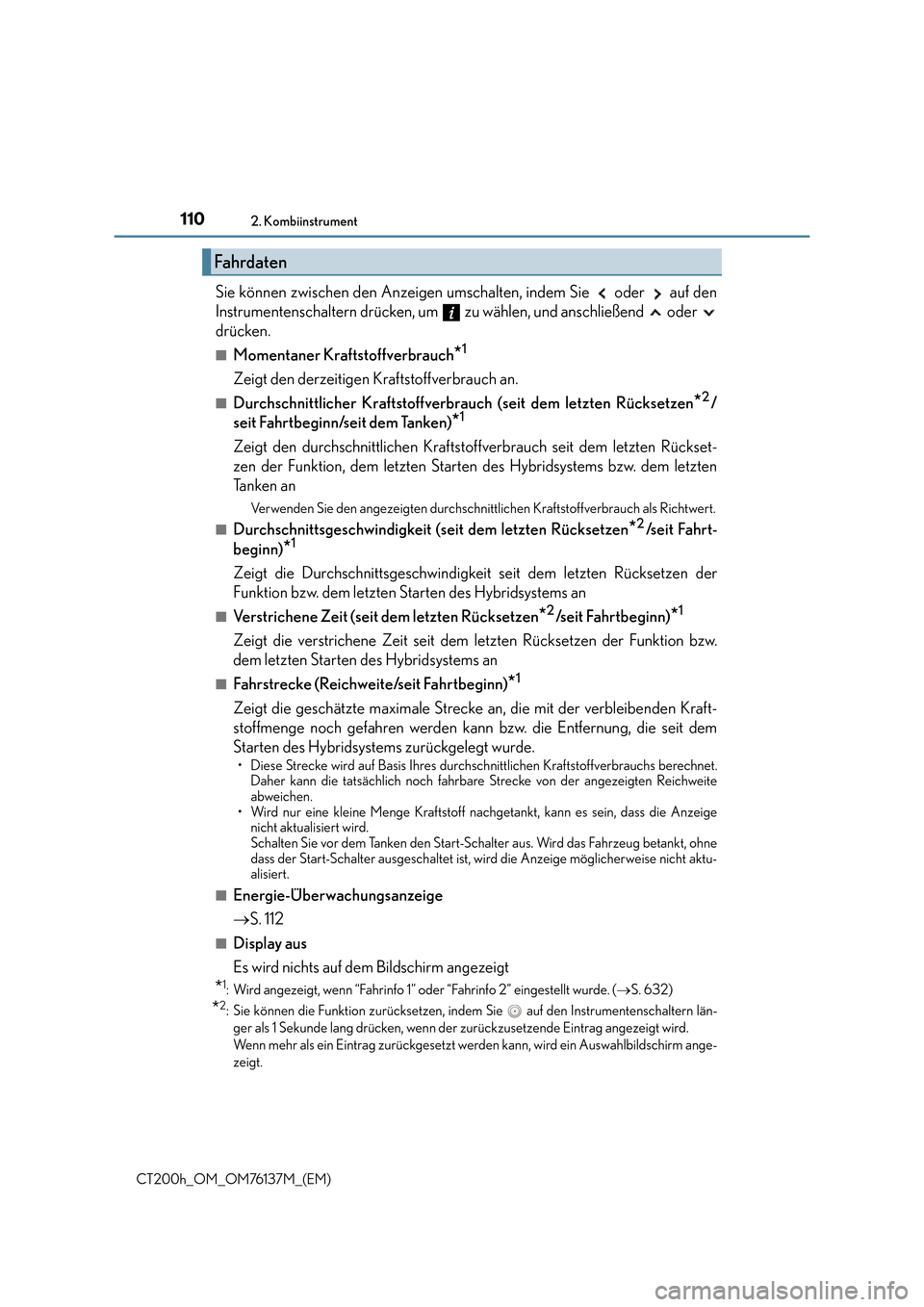

1102. Kombiinstrument
CT200h_OM_OM76137M_(EM)
Sie können zwischen den Anzeigen umschalten, indem Sie oder auf den
Instrumentenschaltern drücken, um zu wählen, und anschließend oder
drücken.
■Momentaner Kraftstoffverbrauch*1
Zeigt den derzeitigen Kraftstoffverbrauch an.
■Durchschnittlicher Kraftstoffverbrauch (seit dem letzten Rücksetzen*2/
seit Fahrtbeginn/seit dem Tanken)
*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Rückset-
zen der Funktion, dem letzten Starten des Hybridsystems bzw. dem letzten
Ta n k e n a n
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
■
Durchschnittsgeschwindigkeit (seit dem letzten Rücksetzen*2/seit Fahrt-
beginn)
*1
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Rücksetzen der
Funktion bzw. dem letzten Starten des Hybridsystems an
■Verstrichene Zeit (seit dem letzten Rücksetzen*2/seit Fahrtbeginn)*1
Zeigt die verstrichene Zeit seit dem letzten Rücksetzen der Funktion bzw.
dem letzten Starten des Hybridsystems an
■Fahrstrecke (Reichweite/seit Fahrtbeginn)*1
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann bzw. die Entfernung, die seit dem
Starten des Hybridsystems zurückgelegt wurde.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet. Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Start-Schalter aus. Wird das Fahrzeug betankt, ohne
dass der Start-Schalter ausgeschaltet ist, wird die Anzeige möglicherweise nicht aktu-
alisiert.
■
Energie-Überwachungsanzeige
→ S. 112
■Display aus
Es wird nichts auf dem Bildschirm angezeigt
*1: Wird angezeigt, wenn “Fahrinfo 1” oder “Fahrinfo 2” eingestellt wurde. ( →S. 632)
*2: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschaltern län-
ger als 1 Sekunde lang drücken, wenn der zurückzusetzende Eintrag angezeigt wird.
Wenn mehr als ein Eintrag zurückgesetzt werden kann, wird ein Auswahlbildschirm ange-
zeigt.
Fahrdaten

1112. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76137M_(EM)
■Systemprüfungsanzeige
Nachdem der Start-Schalter in den Modus ON geschaltet wurde, wird ein Startbild ange-
zeigt, während der Systembetrieb überprüft wird. Wenn die Systemprüfung abgeschlossen
ist, wird wieder der normale Bildschirm angezeigt.
■Pop-up-Anzeige
In manchen Fällen wird eine Pop-up-Anzeige vorübergehend auf dem Multi-Informationsdis-
play angezeigt.
Die folgenden Pop-up-Anzeigen können ein- und ausgeschaltet werden. (→S. 632)
• Routenführungsanzeige des Navigationssystems (falls vorhanden)
• Anzeige für eingehende Anrufe der Fr eisprecheinrichtung (falls vorhanden)
■Wenn die 12-V-Batteriepole ab- und wieder angeklemmt werden
Die Fahrdaten werden zurückgesetzt.
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phänomen ist
typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die weitere Verwen-
dung des Displays dar.
HINWEIS
■Das Multi-Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung der Flüssigkristall-Informationsdisplays den Fahrzeugin-
nenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass das Informations-
display langsam reagiert und die Anzeige verzögert umgeschaltet wird.

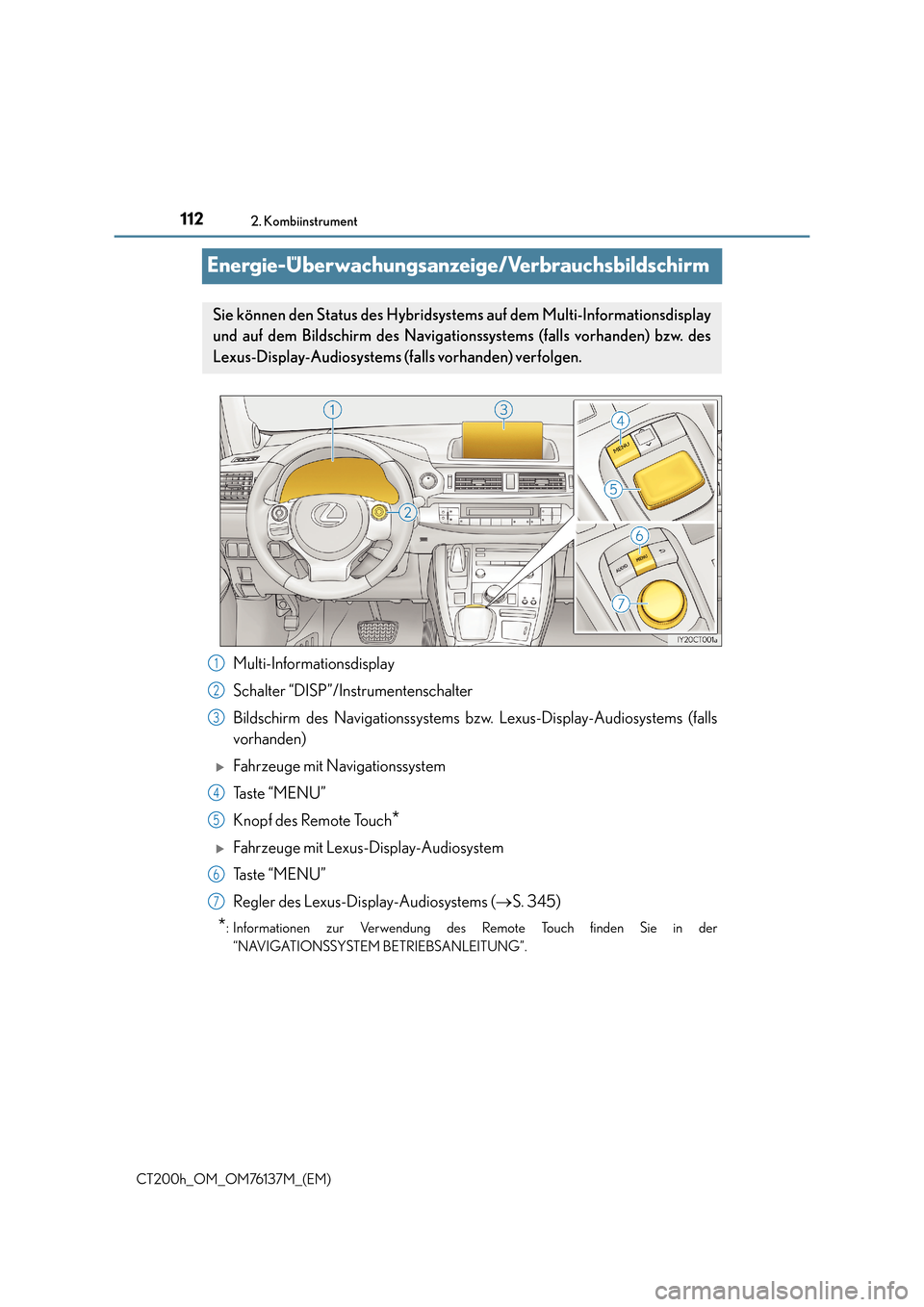

1122. Kombiinstrument
CT200h_OM_OM76137M_(EM)
Energie-Überwachungsanzeige/Verbrauchsbildschirm
Multi-Informationsdisplay
Schalter “DISP”/Instrumentenschalter
Bildschirm des Navigationssystems bzw. Lexus-Display-Audiosystems (falls
vorhanden)
XFahrzeuge mit Navigationssystem
Ta s t e “ M E N U ”
Knopf des Remote Touch
*
XFahrzeuge mit Lexus-Display-Audiosystem
Ta s t e “ M E N U ”
Regler des Lexus-Display-Audiosystems (→S. 345)
*: Informationen zur Verwendung des Remote Touch finden Sie in der
“NAVIGATIONSSYSTEM BETRIEBSANLEITUNG”.
Sie können den Status des Hybridsystem s auf dem Multi-Informationsdisplay
und auf dem Bildschirm des Navigationssystems (falls vorhanden) bzw. des
Lexus-Display-Audiosystems (falls vorhanden) verfolgen.
1
2
3
4
5
6
7
