5137-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)
7
Wartung und Pflege des Fahrzeugs

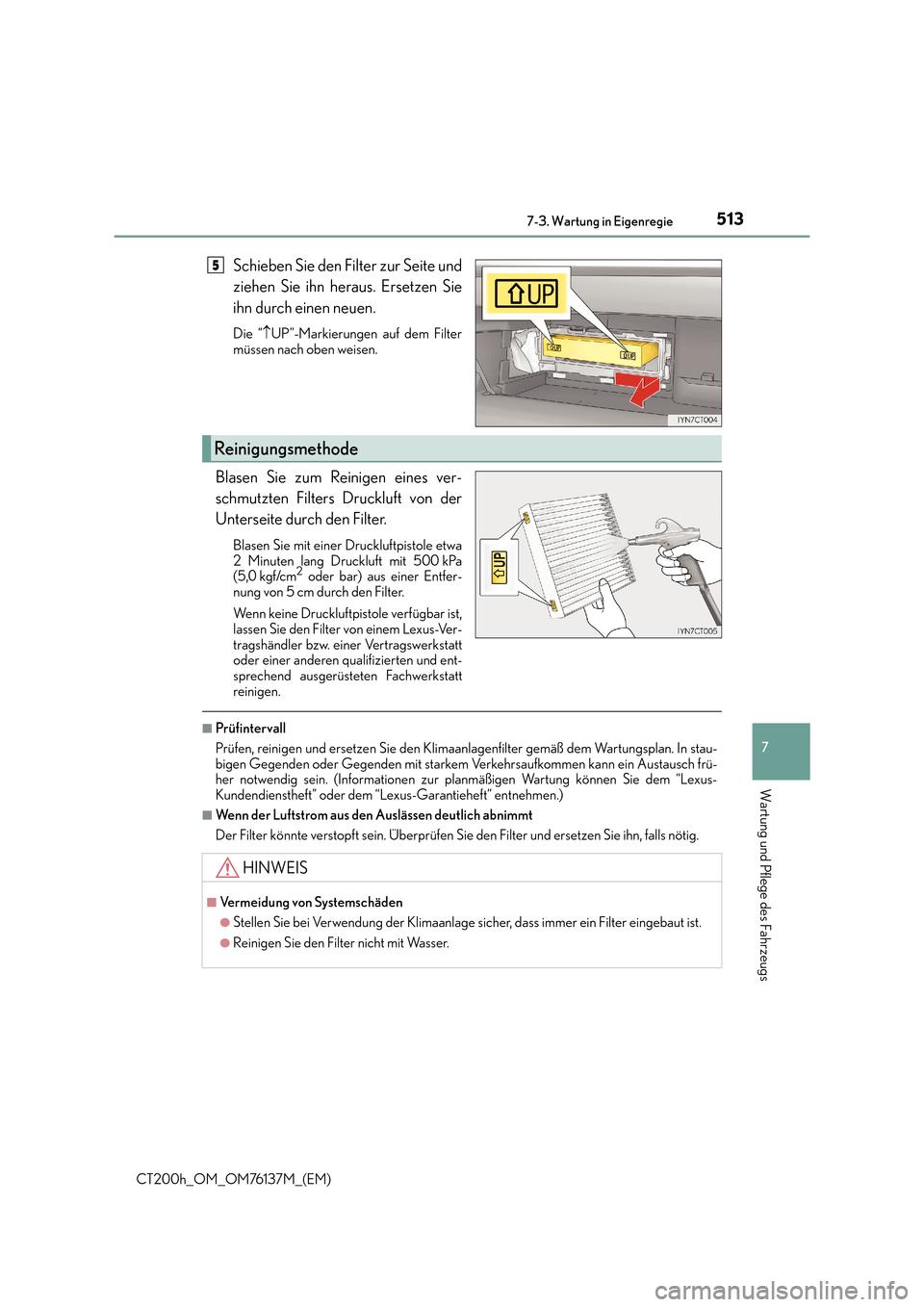

Schieben Sie den Filter zur Seite und
ziehen Sie ihn heraus. Ersetzen Sie
ihn durch einen neuen.
Die “↑UP”-Markierungen auf dem Filter
müssen nach oben weisen.
Blasen Sie zum Reinigen eines ver-
schmutzten Filters Druckluft von der
Unterseite durch den Filter.
Blasen Sie mit einer Druckluftpistole etwa
2 Minuten lang Druckluft mit 500 kPa
(5,0 kgf/cm
2 oder bar) aus einer Entfer-
nung von 5 cm durch den Filter.
Wenn keine Druckluftpistole verfügbar ist,
lassen Sie den Filter von einem Lexus-Ver-
tragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt
reinigen.
■Prüfintervall
Prüfen, reinigen und ersetzen Sie den Klimaan lagenfilter gemäß dem Wartungsplan. In stau-
bigen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch frü-
her notwendig sein. (Informationen zur planmäßigen Wartung können Sie dem “Lexus-
Kundendienstheft” oder dem “Lexus-Garantieheft” entnehmen.)
■Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls nötig.
5
Reinigungsmethode
HINWEIS
■Vermeidung von Systemschäden
●Stellen Sie bei Verwendung der Klimaanlage sicher, dass immer ein Filter eingebaut ist.
●Reinigen Sie den Filter nicht mit Wasser.

5147-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)

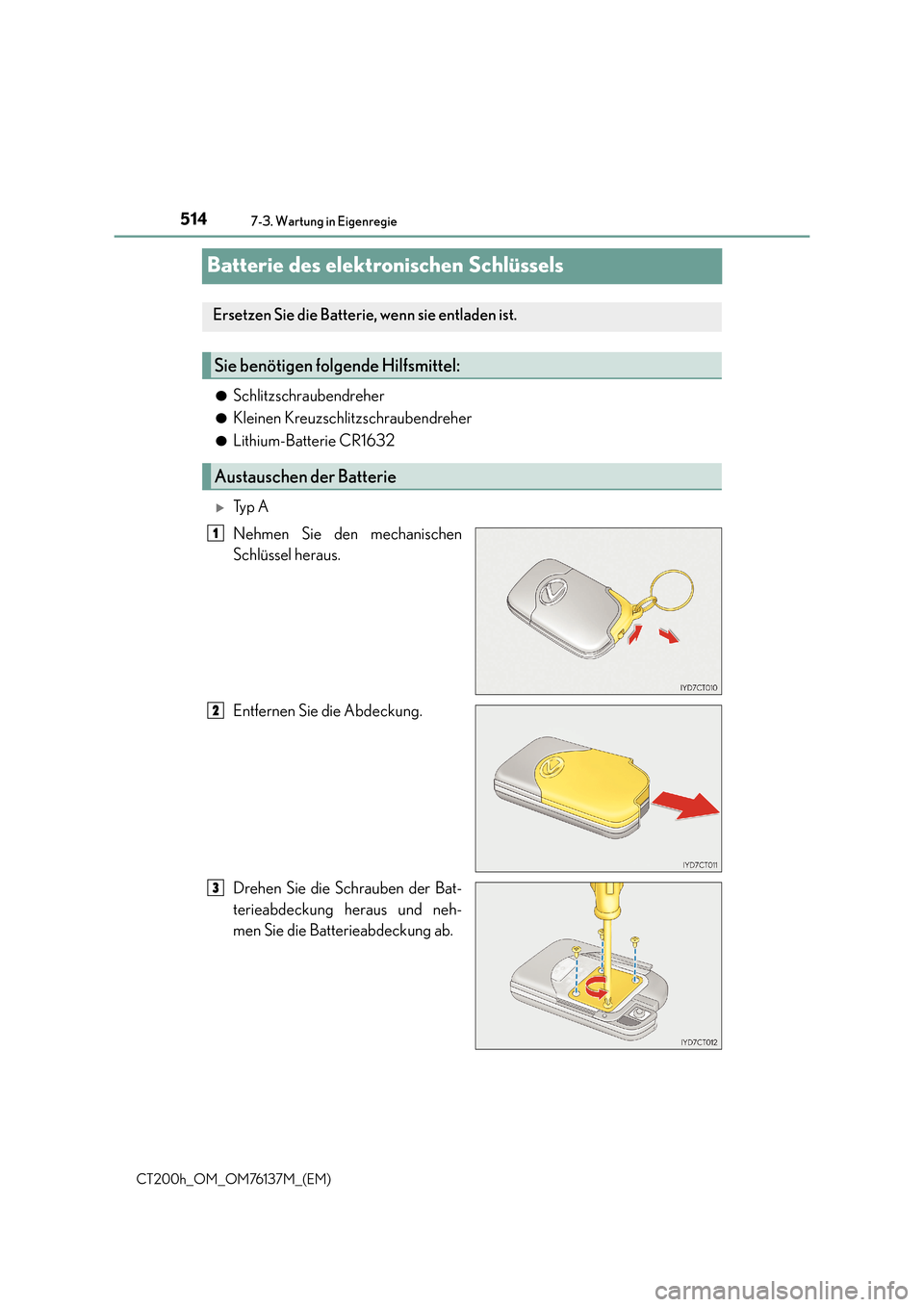

Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
●Kleinen Kreuzschlitzschraubendreher
●Lithium-Batterie CR1632
XTy p A
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Drehen Sie die Schrauben der Bat-
terieabdeckung heraus und neh-
men Sie die Batterieabdeckung ab.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Hilfsmittel:
Austauschen der Batterie
1
2
3

5157-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)
7
Wartung und Pflege des Fahrzeugs

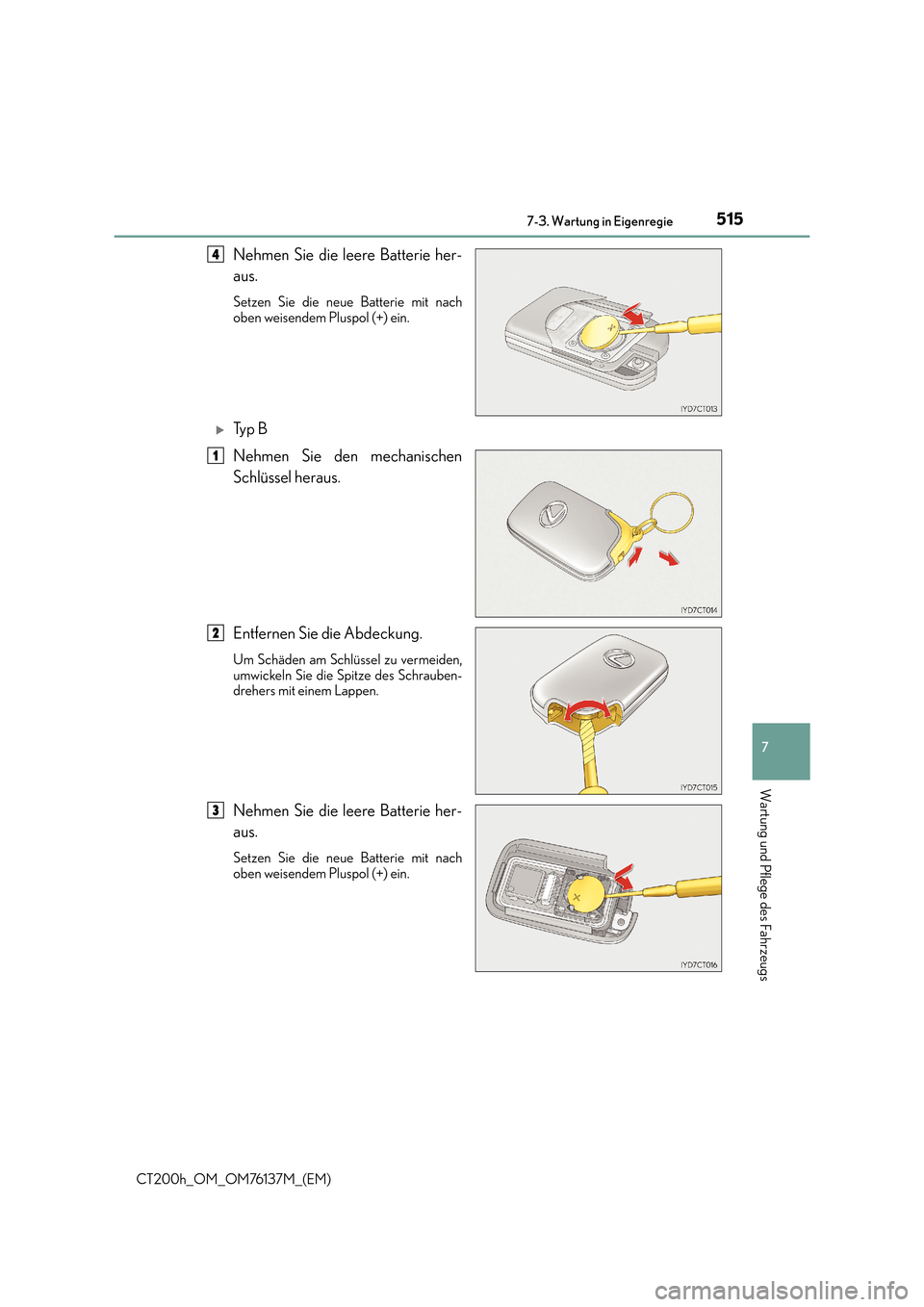

Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit nach
oben weisendem Pluspol (+) ein.
XTy p B
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit nach
oben weisendem Pluspol (+) ein.
4
1
2
3

5167-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)

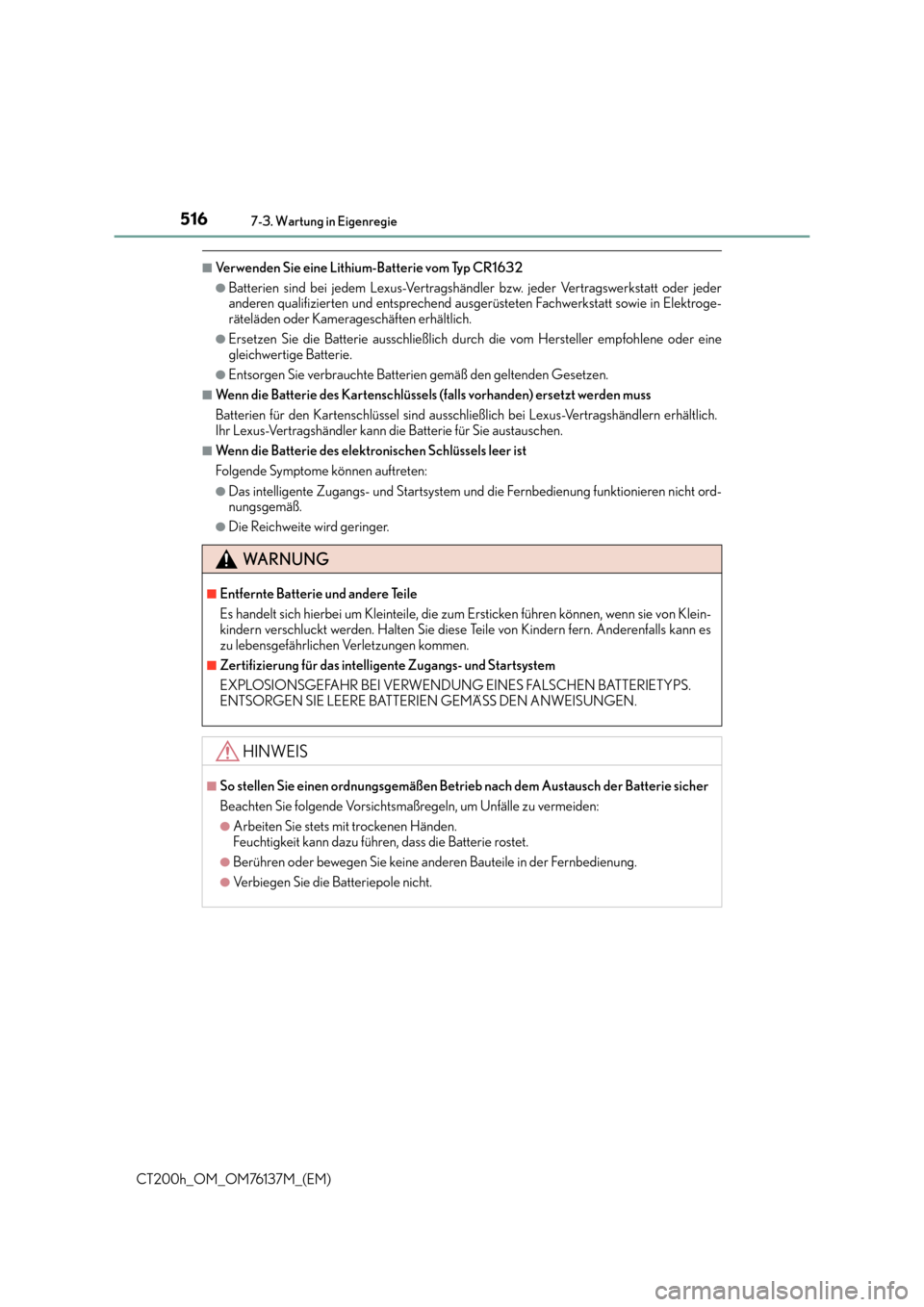

■Verwenden Sie eine Lithium-Batterie vom Typ CR1632
●Batterien sind bei jedem Lexus-Vertragshändler bzw. jeder Vertragswerkstatt oder jeder
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in Elektroge-
räteläden oder Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder eine
gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■Wenn die Batterie des Kartenschlüssels (falls vorhanden) ersetzt werden muss
Batterien für den Kartenschlüssel sind ausschließlich bei Lexus-Vertragshändlern erhältlich.
Ihr Lexus-Vertragshändler kann die Batterie für Sie austauschen.
■Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren nicht ord-
nungsgemäß.
●Die Reichweite wird geringer.
WA R N U N G
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zu m Ersticken führen können, wenn sie von Klein-
kindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderenfalls kann es
zu lebensgefährlichen Verletzungen kommen.
■Zertifizierung für das intelligen te Zugangs- und Startsystem
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie folgende Vorsichtsmaß regeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batteriepole nicht.

5177-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)
7
Wartung und Pflege des Fahrzeugs

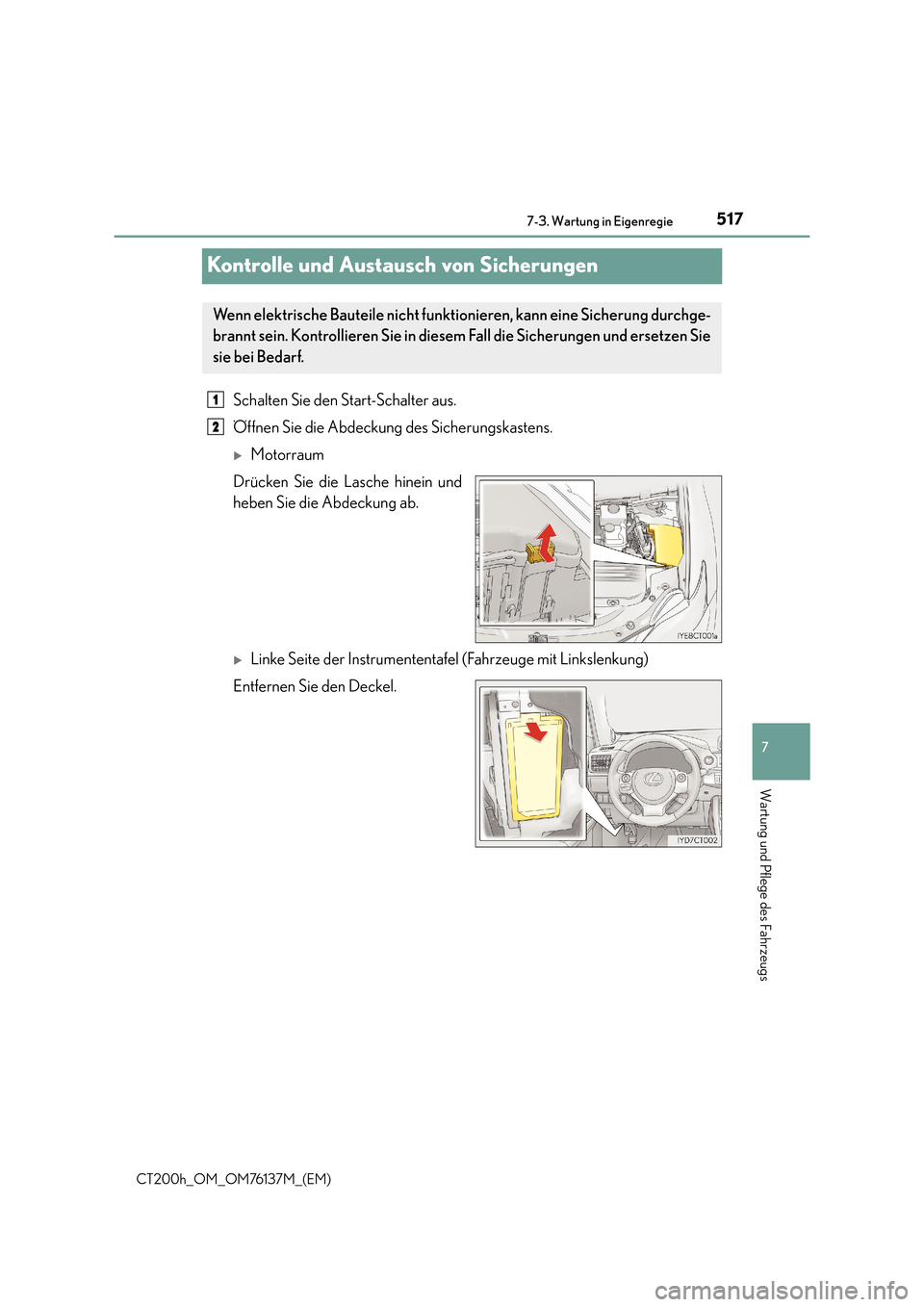

Kontrolle und Austausch von Sicherungen
Schalten Sie den Start-Schalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
XLinke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Wenn elektrische Bauteile nicht funktion ieren, kann eine Sicherung durchge-
brannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie
sie bei Bedarf.
1
2

5187-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)

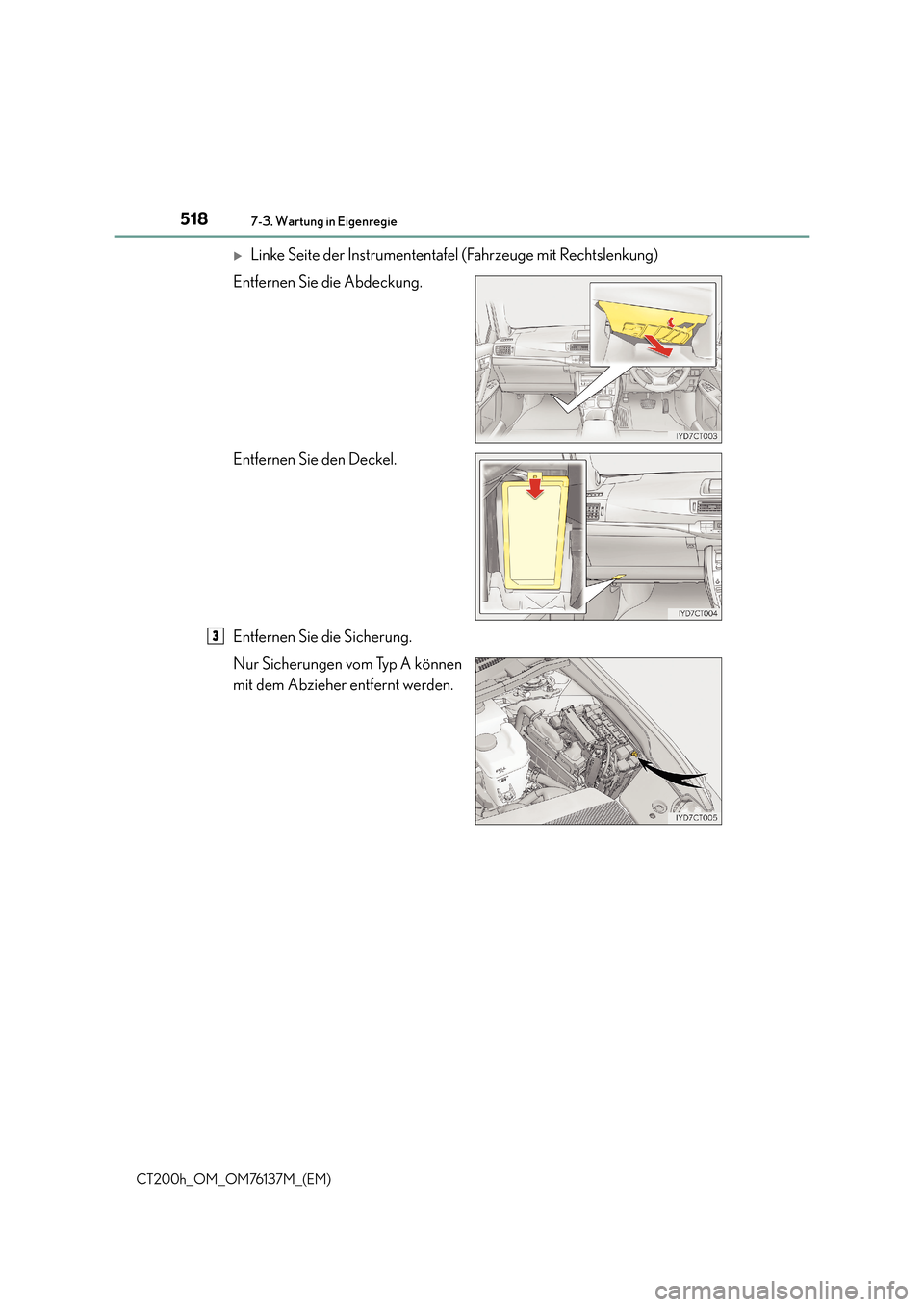

XLinke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
3

5197-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)
7
Wartung und Pflege des Fahrzeugs

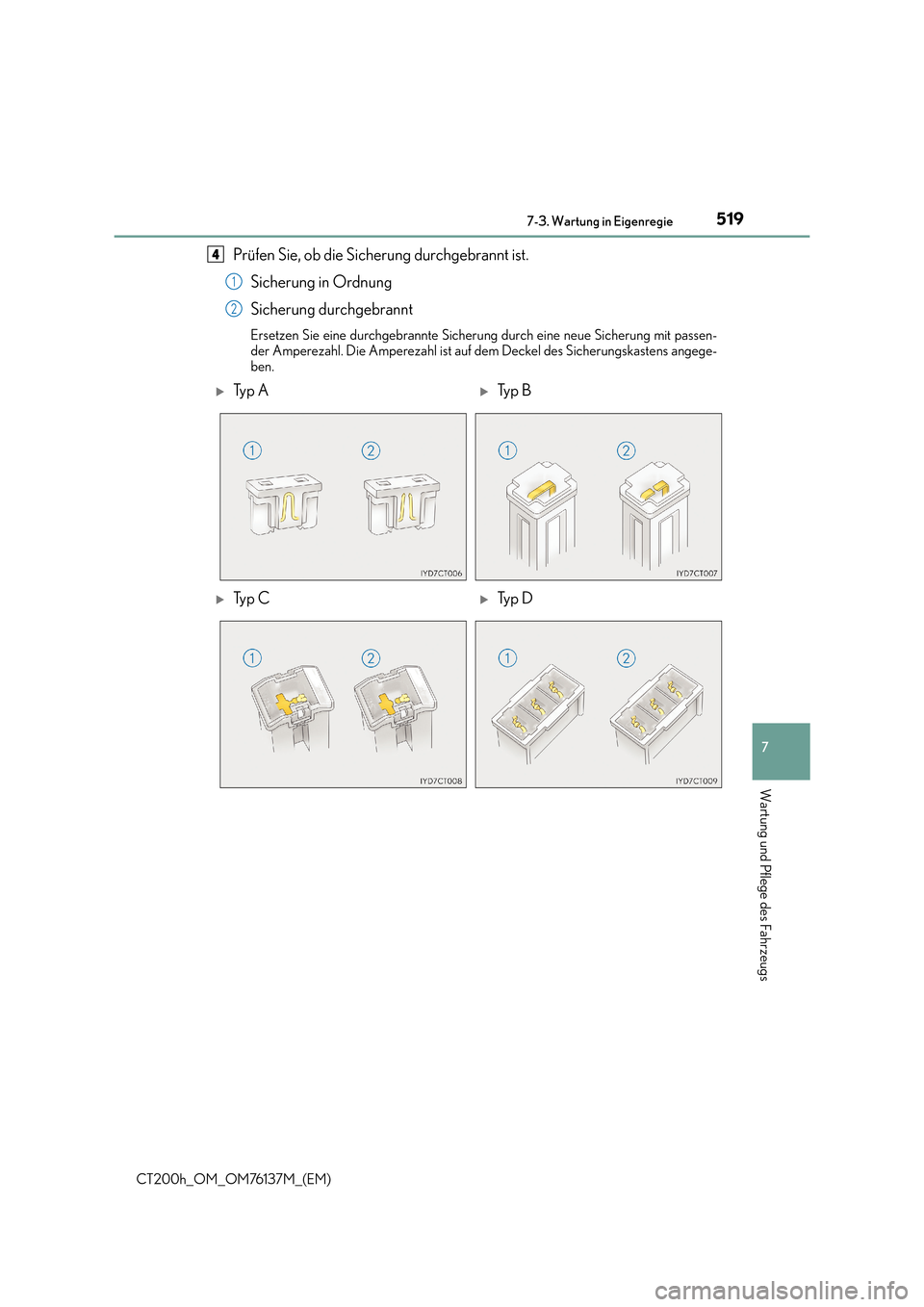

Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskastens angege-
ben.
4
1
2
XTy p AXTy p B
XTy p CXTy p D

5207-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)

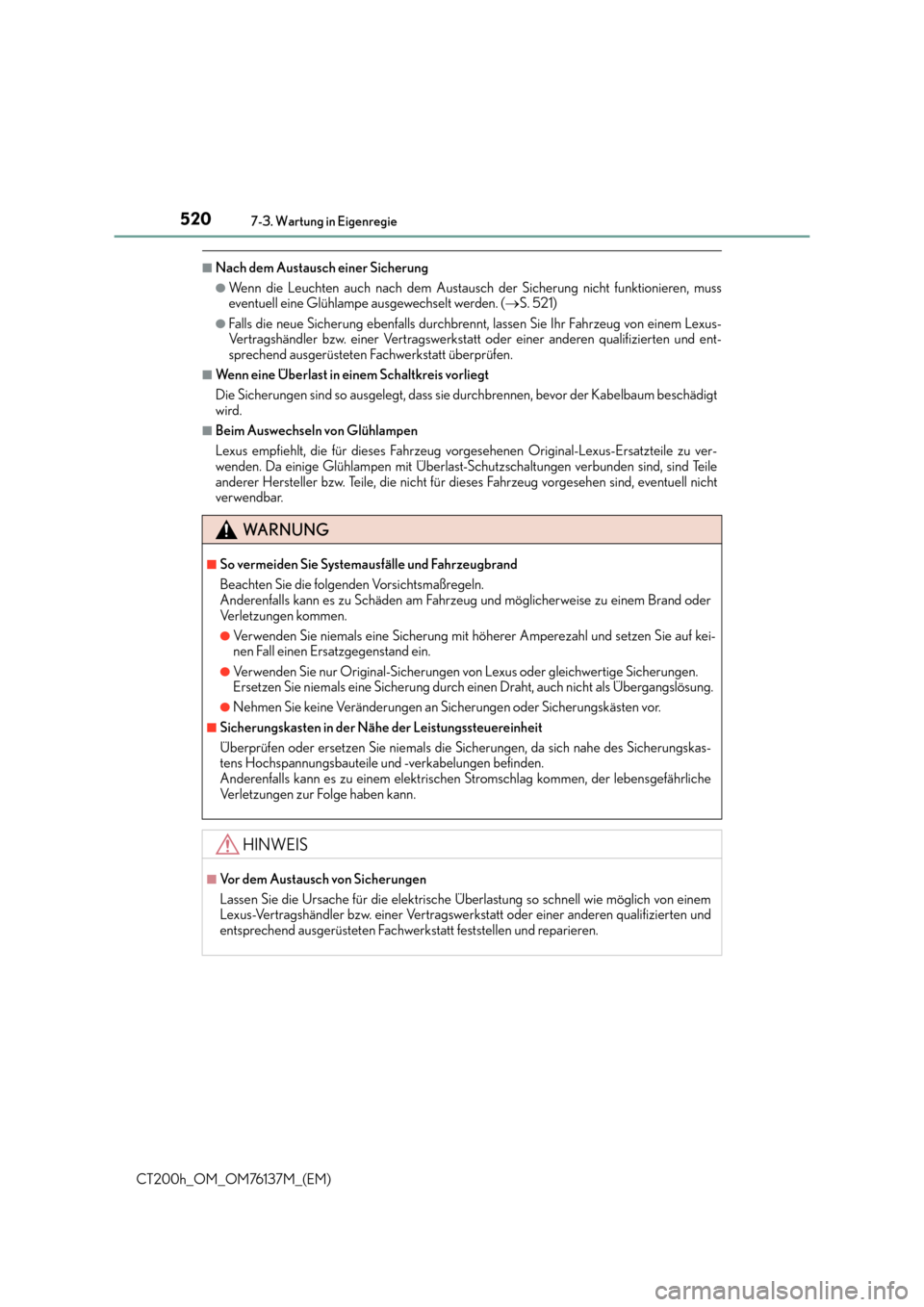

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren, muss
eventuell eine Glühlampe ausgewechselt werden. ( →S. 521)
●Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
■Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt
wird.
■Beim Auswechseln von Glühlampen
Lexus empfiehlt, die für dieses Fahrzeug vorgesehenen Original-Lexus-Ersatzteile zu ver-
wenden. Da einige Glühlampen mit Überlast-Schutzschaltungen verbunden sind, sind Teile
anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht
verwendbar.
WA R N U N G
■So vermeiden Sie Systemausfälle und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder
Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit hö herer Amperezahl und setzen Sie auf kei-
nen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Sicherungen von Lexus oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch ei nen Draht, auch nicht als Übergangslösung.
●Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
■Sicherungskasten in der Nähe der Leistungssteuereinheit
Überprüfen oder ersetzen Sie niemals die Si cherungen, da sich nahe des Sicherungskas-
tens Hochspannungsbauteile und -verkabelungen befinden.
Anderenfalls kann es zu einem elektrischen Stromschlag kommen, der lebensgefährliche
Verletzungen zur Folge haben kann.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Üb erlastung so schnell wie möglich von einem
Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.
