5458-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
Nehmen Sie die Abschleppöse heraus. (→S. 577, 589)
Entfernen Sie die Abschleppö-
senabdeckung mit einem Schlitz-
schraubendreher.
Halten Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendreher
und Karosserie, wie in der Abbildung
gezeigt.
Führen Sie die Abschleppöse in das
Loch ein und ziehen Sie sie von
Hand provisorisch fest.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Befestigen Sie ein Abschleppseil oder eine Abschleppkette ordnungsgemäß
an der Abschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Setzen Sie sich in das abzuschleppende Fahrzeug und starten Sie das Hybrid-
system.
Wenn das Hybridsystem nicht startet, schalten Sie den Start-Schalter in den Modus ON.
Schalten Sie in Fahrstufe “N” und lösen Sie die Feststellbremse.
Vorgehensweise beim Ab schleppen im Notfall
1
2
3
4
5
6
7

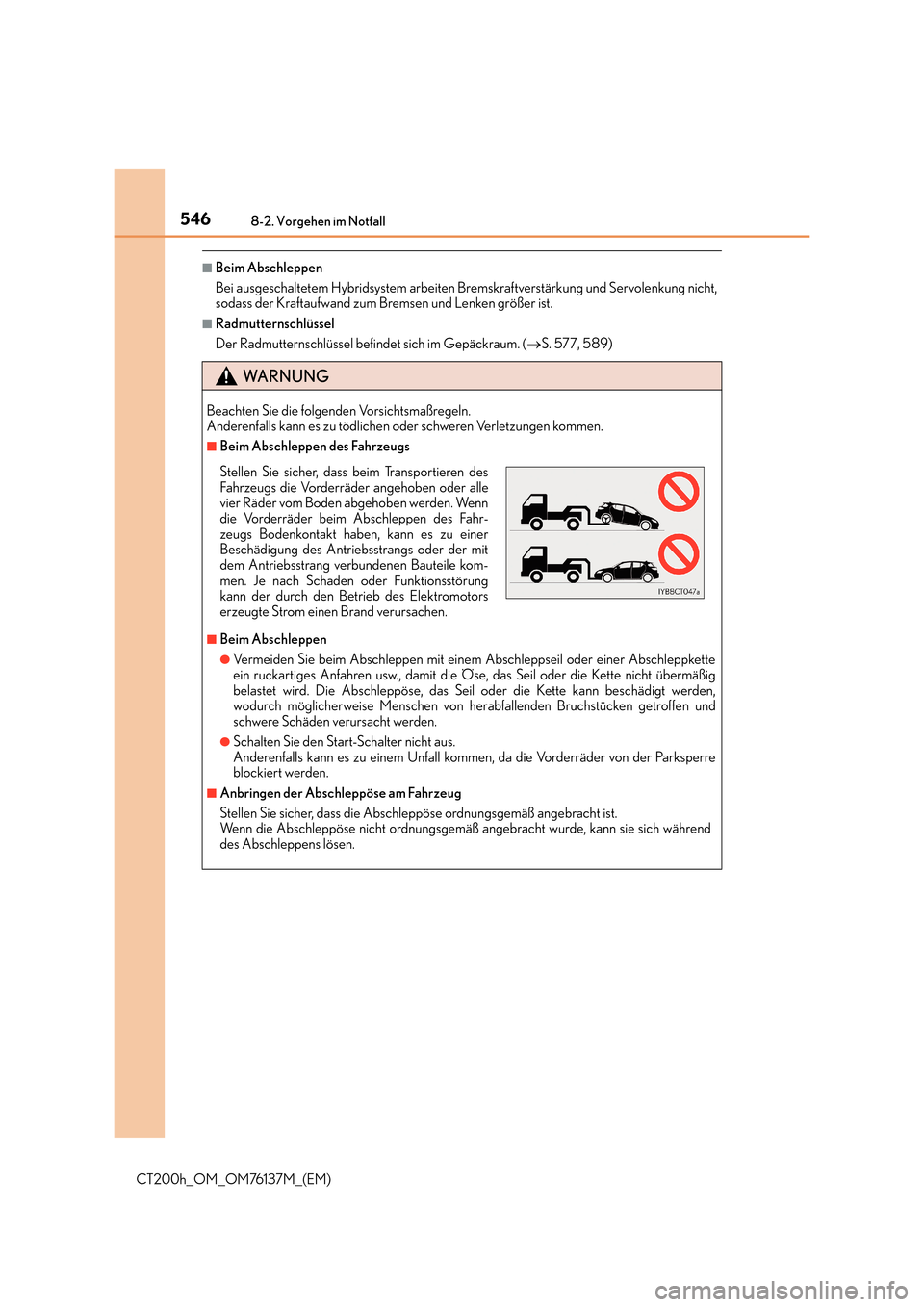

5468-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
■Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■Radmutternschlüssel
Der Radmutternschlüssel befindet sich im Gepäckraum. (→S. 577, 589)
WA R N U N G
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit einem Abschleppseil oder einer Abschleppkette
ein ruckartiges Anfahren usw., damit die Öse, das Seil oder die Kette nicht übermäßig
belastet wird. Die Abschleppöse, das Seil oder die Kette kann beschädigt werden,
wodurch möglicherweise Menschen von herabfallenden Bruchstücken getroffen und
schwere Schäden verursacht werden.
●Schalten Sie den Start-Schalter nicht aus.
Anderenfalls kann es zu einem Unfall kommen, da die Vorderräder von der Parksperre
blockiert werden.
■Anbringen der Abschleppöse am Fahrzeug
Stellen Sie sicher, dass die Abschleppöse ordnungsgemäß angebracht ist.
Wenn die Abschleppöse nicht ordnungsgemäß angebracht wurde, kann sie sich während
des Abschleppens lösen.
Stellen Sie sicher, dass beim Transportieren des
Fahrzeugs die Vorderräder angehoben oder alle
vier Räder vom Boden abgehoben werden. Wenn
die Vorderräder beim Abschleppen des Fahr-
zeugs Bodenkontakt haben, kann es zu einer
Beschädigung des Antriebsstrangs oder der mit
dem Antriebsstrang verbundenen Bauteile kom-
men. Je nach Schaden oder Funktionsstörung
kann der durch den Betrieb des Elektromotors
erzeugte Strom einen Brand verursachen.

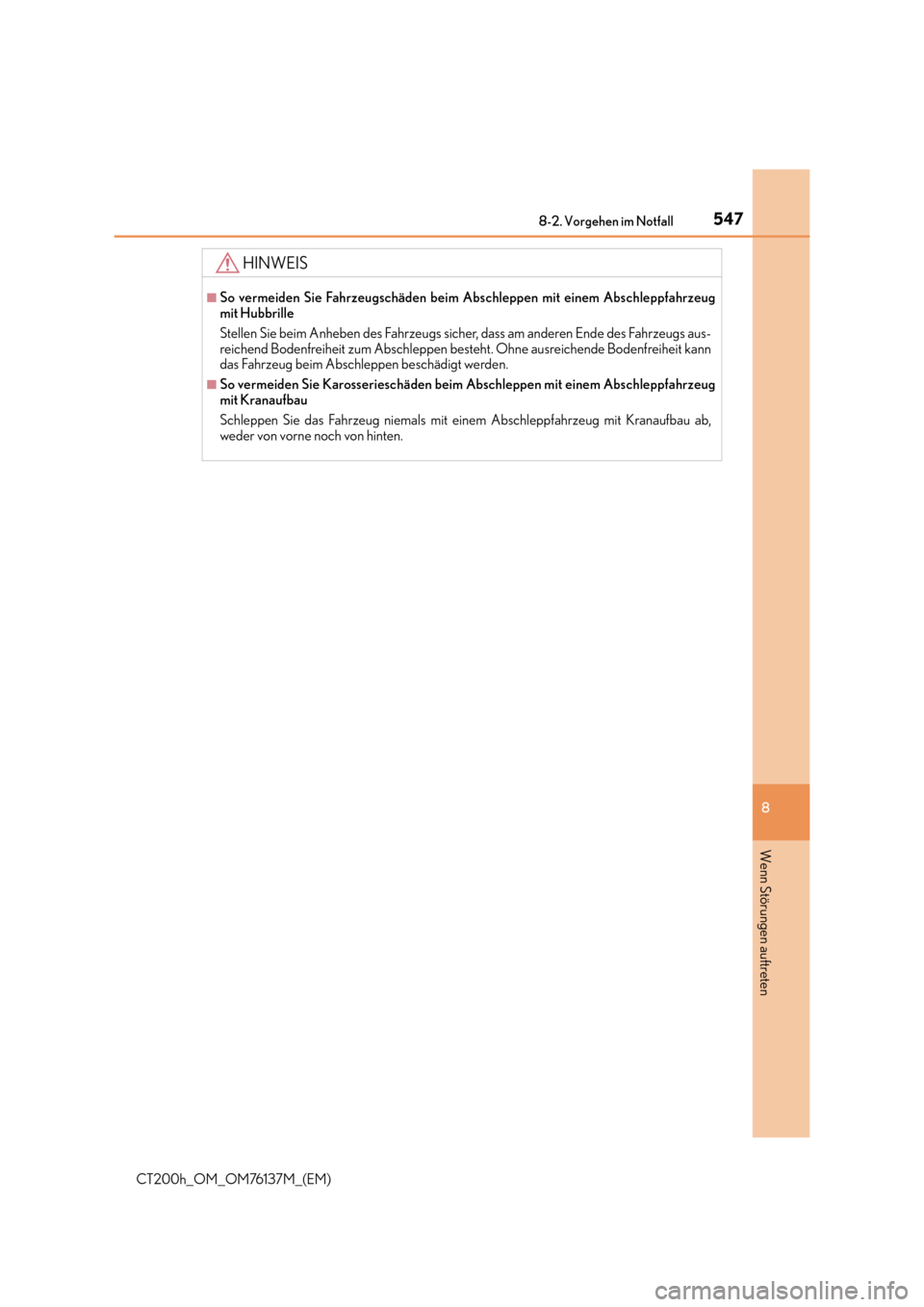

5478-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschleppfahrzeug
mit Hubbrille
Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahrzeugs aus-
reichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann
das Fahrzeug beim Abschleppen beschädigt werden.
■So vermeiden Sie Karosserieschäden beim Abschleppen mit einem Abschleppfahrzeug
mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau ab,
weder von vorne noch von hinten.

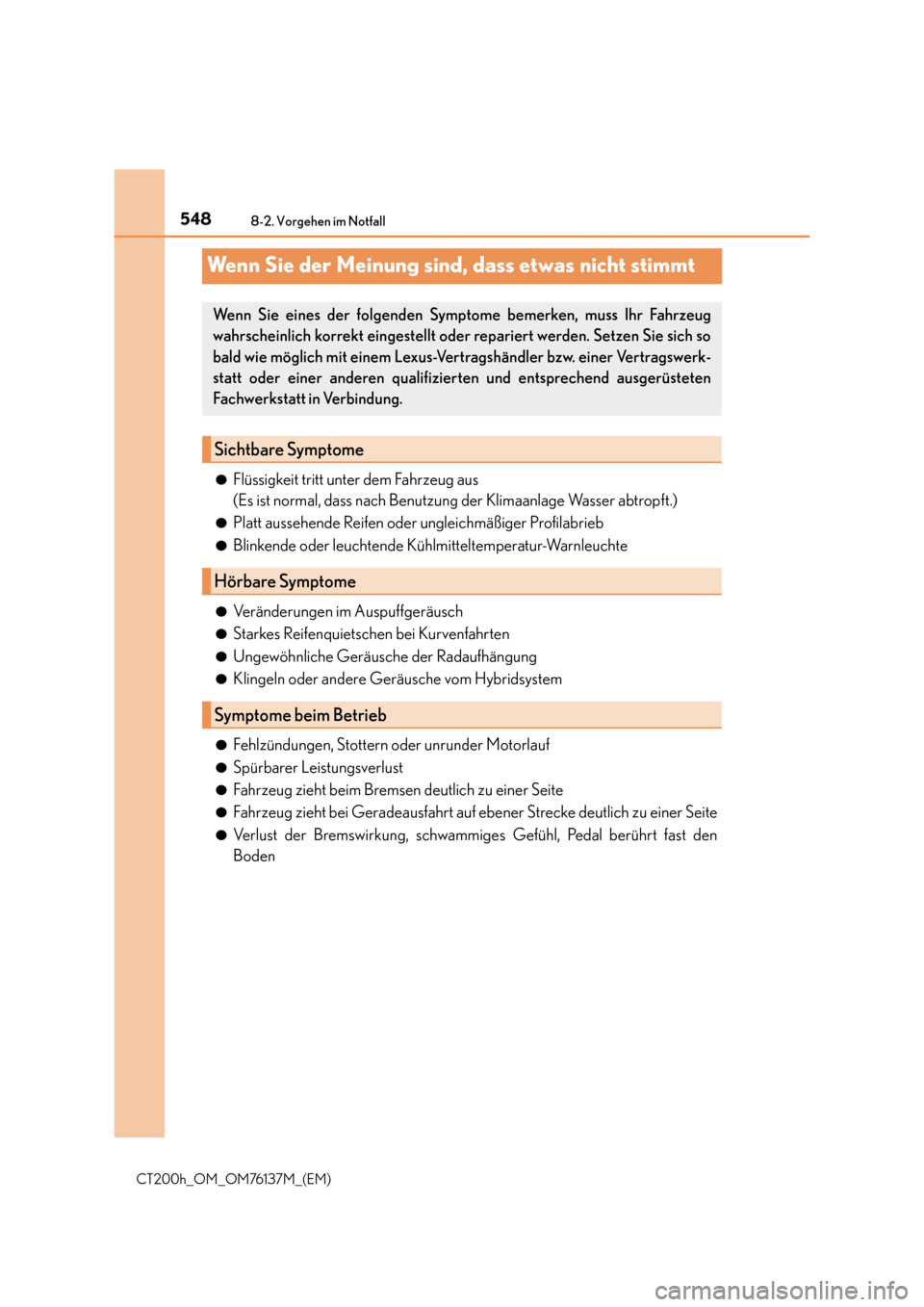

5488-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
Wenn Sie der Meinung sind, dass etwas nicht stimmt
●Flüssigkeit tritt unter dem Fahrzeug aus
(Es ist normal, dass nach Benutzung der Klimaanlage Wasser abtropft.)
●Platt aussehende Reifen oder ungleichmäßiger Profilabrieb
●Blinkende oder leuchtende Kühlmitteltemperatur-Warnleuchte
●Veränderungen im Auspuffgeräusch
●Starkes Reifenquietschen bei Kurvenfahrten
●Ungewöhnliche Geräusche der Radaufhängung
●Klingeln oder andere Geräusche vom Hybridsystem
●Fehlzündungen, Stottern oder unrunder Motorlauf
●Spürbarer Leistungsverlust
●Fahrzeug zieht beim Bremsen deutlich zu einer Seite
●Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer Seite
●Verlust der Bremswirkung, schwammiges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt oder repariert werden. Setzen Sie sich so
bald wie möglich mit einem Lexus-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizier ten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

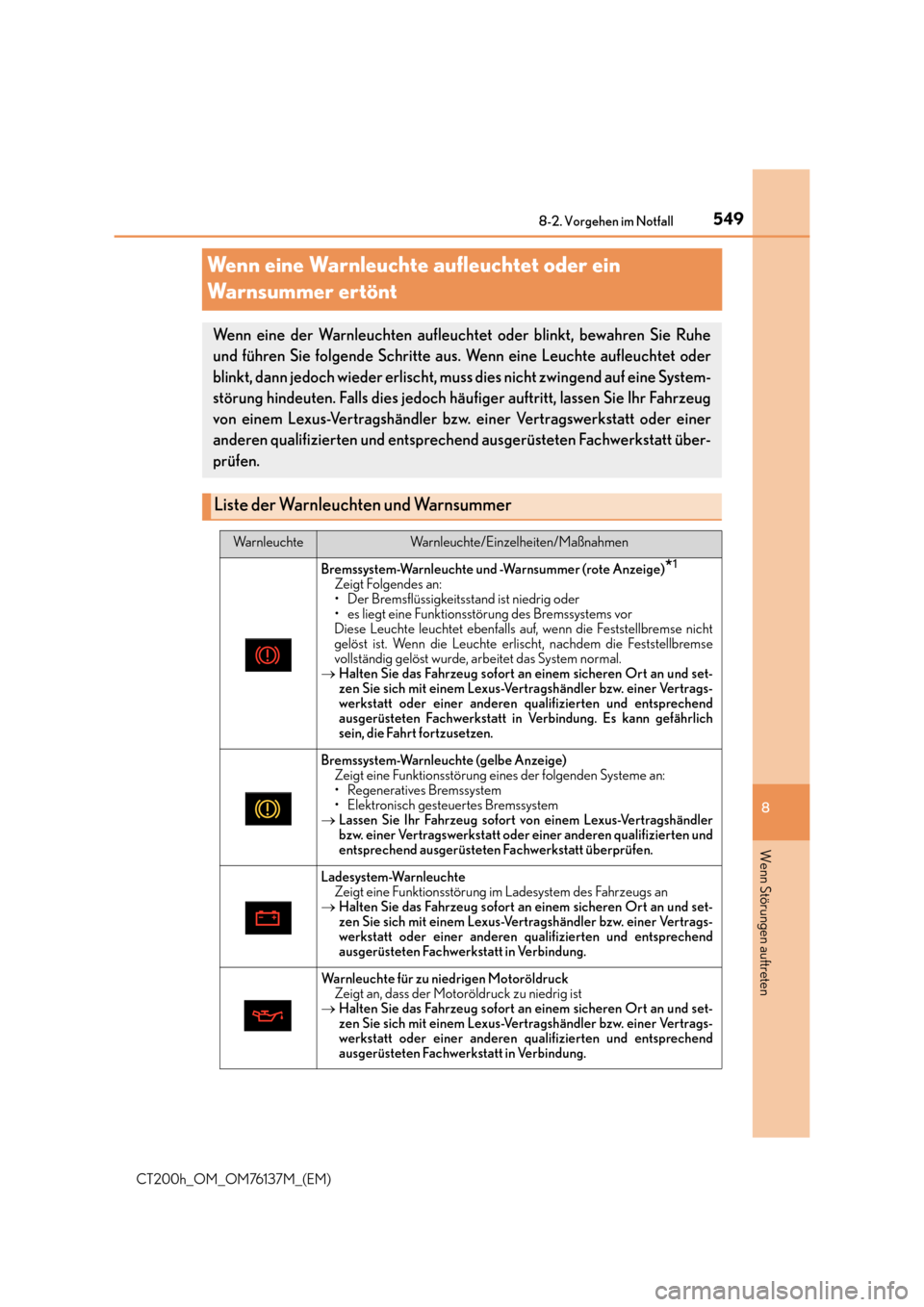

5498-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie folgende Schritte aus. Wenn eine Leuchte aufleuchtet oder
blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend auf eine System-
störung hindeuten. Falls dies jedoch häufiger auftritt, lassen Sie Ihr Fahrzeug
von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt über-
prüfen.
Liste der Warnleuch ten und Warnsummer
Wa r n l e u c h t eWarnleuchte/Einzelheiten/Maßnahmen
Bremssystem-Warnleuchte und -Warnsummer (rote Anzeige)*1
Zeigt Folgendes an:
• Der Bremsflüssigkeitsstand ist niedrig oder
• es liegt eine Funktionsstörung des Bremssystems vor
Diese Leuchte leuchtet ebenfalls auf, wenn die Feststellbremse nicht
gelöst ist. Wenn die Leuchte erlischt, nachdem die Feststellbremse
vollständig gelöst wurde, arbeitet das System normal.
→ Halten Sie das Fahrzeug sofort an einem sicheren Ort an und set-
zen Sie sich mit einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung. Es kann gefährlich
sein, die Fahrt fortzusetzen.
Bremssystem-Warnleuchte (gelbe Anzeige)
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Regeneratives Bremssystem
• Elektronisch gesteuertes Bremssystem
→ Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Ladesystem-Warnleuchte
Zeigt eine Funktionsstörung im Ladesystem des Fahrzeugs an
→ Halten Sie das Fahrzeug sofort an einem sicheren Ort an und set-
zen Sie sich mit einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Warnleuchte für zu niedrigen Motoröldruck
Zeigt an, dass der Motoröldruck zu niedrig ist
→ Halten Sie das Fahrzeug sofort an einem sicheren Ort an und set-
zen Sie sich mit einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.

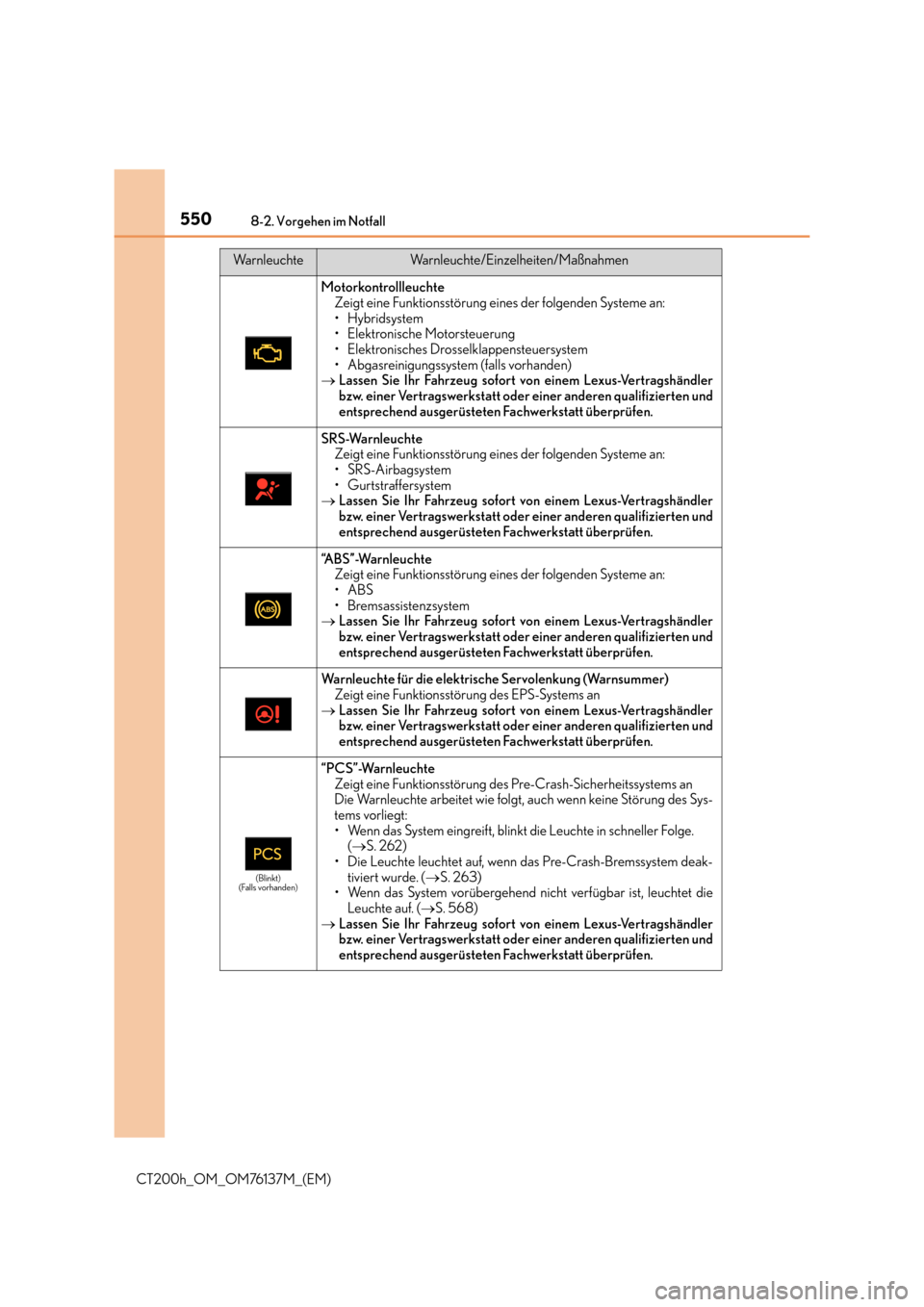

5508-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
MotorkontrollleuchteZeigt eine Funktionsstörung eines der folgenden Systeme an:
•Hybridsystem
• Elektronische Motorsteuerung
• Elektronisches Drosselklappensteuersystem
• Abgasreinigungssystem (falls vorhanden)
→ Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
•SRS-Airbagsystem
• Gurtstraffersystem
→ Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
“A B S ” - W a r n l e u c h t e
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
•ABS
• Bremsassistenzsystem
→ Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Warnleuchte für die elektrische Servolenkung (Warnsummer)
Zeigt eine Funktionsstörung des EPS-Systems an
→ Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
(Blinkt)
(Falls vorhanden)
“PCS”-Warnleuchte
Zeigt eine Funktionsstörung des Pre-Crash-Sicherheitssystems an
Die Warnleuchte arbeitet wie folgt, auch wenn keine Störung des Sys-
tems vorliegt:
• Wenn das System eingreift, blinkt die Leuchte in schneller Folge. (→ S. 262)
• Die Leuchte leuchtet auf, wenn das Pre-Crash-Bremssystem deak- tiviert wurde. ( →S. 263)
• Wenn das System vorübergehend nicht verfügbar ist, leuchtet die
Leuchte auf. ( →S. 568)
→ Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Wa r n l e u c h t eWarnleuchte/Einzelheiten/Maßnahmen

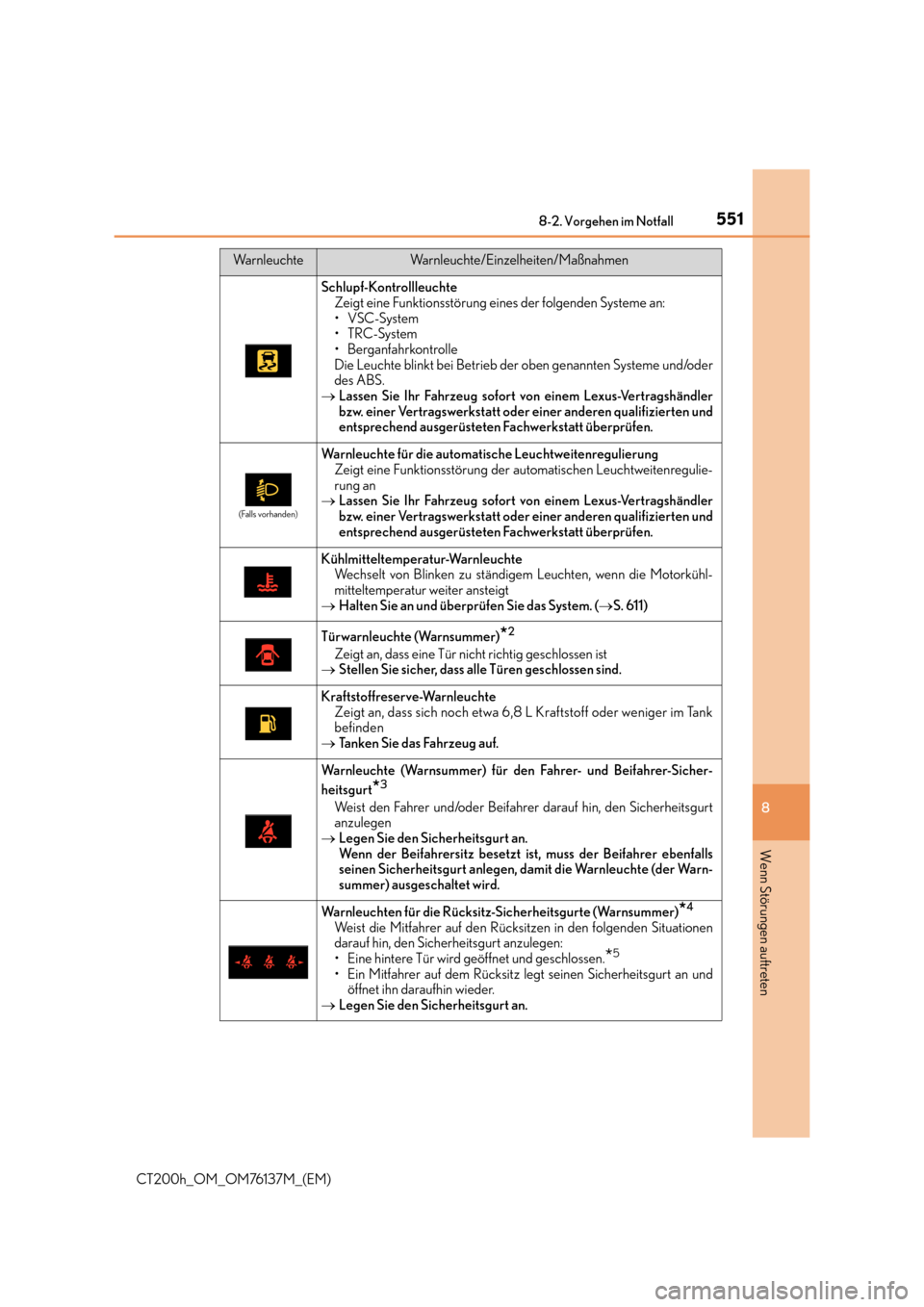

5518-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
Schlupf-KontrollleuchteZeigt eine Funktionsstörung eines der folgenden Systeme an:
•VSC-System
•TRC-System
• Berganfahrkontrolle
Die Leuchte blinkt bei Betrieb der oben genannten Systeme und/oder
des ABS.
→ Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Warnleuchte für die automatische Leuchtweitenregulierung
Zeigt eine Funktionsstörung der automatischen Leuchtweitenregulie-
rung an
→ Lassen Sie Ihr Fahrzeug sofort von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Kühlmitteltemperatur-Warnleuchte
Wechselt von Blinken zu ständigem Leuchten, wenn die Motorkühl-
mitteltemperatur weiter ansteigt
→ Halten Sie an und überprüfen Sie das System. ( →S. 611)
Türwarnleuchte (Warnsummer)*2
Zeigt an, dass eine Tür nicht richtig geschlossen ist
→ Stellen Sie sicher, dass alle Türen geschlossen sind.
Kraftstoffreserve-Warnleuchte
Zeigt an, dass sich noch etwa 6,8 L Kraftstoff oder weniger im Tank
befinden
→ Ta n k e n S i e d a s F a h r z e u g a u f .
Warnleuchte (Warnsummer) für den Fahrer- und Beifahrer-Sicher-
heitsgurt
*3
Weist den Fahrer und/oder Beifahrer darauf hin, den Sicherheitsgurt
anzulegen
→ Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss der Beifahrer ebenfalls
seinen Sicherheitsgurt anlegen, damit die Warnleuchte (der Warn-
summer) ausgeschaltet wird.
Warnleuchten für die Rücksitz-Sicherheitsgurte (Warnsummer)*4
Weist die Mitfahrer auf den Rücksitzen in den folgenden Situationen
darauf hin, den Sicherheitsgurt anzulegen:
• Eine hintere Tür wird geöffnet und geschlossen.
*5
• Ein Mitfahrer auf dem Rücksitz legt seinen Sicherheitsgurt an und
öffnet ihn daraufhin wieder.
→ Legen Sie den Sicherheitsgurt an.
Wa r n l e u c h t eWarnleuchte/Einzelheiten/Maßnahmen

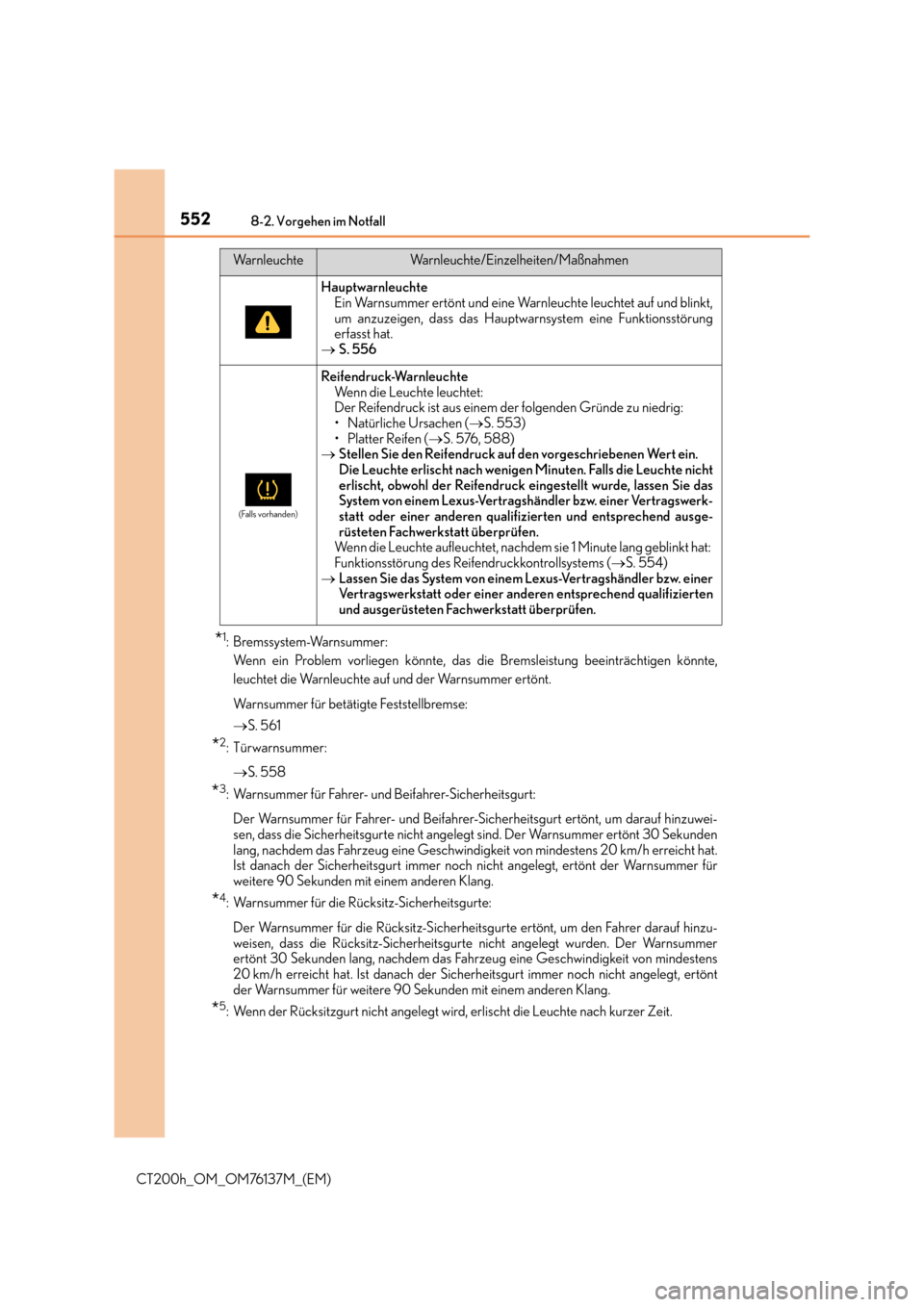

5528-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
*1: Bremssystem-Warnsummer: Wenn ein Problem vorliegen könnte, das die Bremsleistung beeinträchtigen könnte,
leuchtet die Warnleuchte auf und der Warnsummer ertönt.
Warnsummer für betätigte Feststellbremse:
→ S. 561
*2: Türwarnsummer:
→ S. 558
*3: Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt:
Der Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um darauf hinzuwei-
sen, dass die Sicherheitsgurte nicht angelegt sind. Der Warnsummer ertönt 30 Sekunden
lang, nachdem das Fahrzeug eine Geschwindigkeit von mindestens 20 km/h erreicht hat.
Ist danach der Sicherheitsgurt immer noch nicht angelegt, ertönt der Warnsummer für
weitere 90 Sekunden mit einem anderen Klang.
*4: Warnsummer für die Rücksitz-Sicherheitsgurte:
Der Warnsummer für die Rücksitz-Sicherheitsgurte ertönt, um den Fahrer darauf hinzu-
weisen, dass die Rücksitz-Sicherheitsgurte nicht angelegt wurden. Der Warnsummer
ertönt 30 Sekunden lang, nachdem das Fahrzeug eine Geschwindigkeit von mindestens
20 km/h erreicht hat. Ist danach der Sicherheitsgurt immer noch nicht angelegt, ertönt
der Warnsummer für weitere 90 Sekunden mit einem anderen Klang.
*5: Wenn der Rücksitzgurt nicht angelegt wird, erlischt die Leuchte nach kurzer Zeit.
Hauptwarnleuchte Ein Warnsummer ertönt und eine Warnleuchte leuchtet auf und blinkt,
um anzuzeigen, dass das Hauptwarnsystem eine Funktionsstörung
erfasst hat.
→ S. 556
(Falls vorhanden)
Reifendruck-Warnleuchte
Wenn die Leuchte leuchtet:
Der Reifendruck ist aus einem der folgenden Gründe zu niedrig:
• Natürliche Ursachen ( →S. 553)
• Platter Reifen ( →S. 576, 588)
→ Stellen Sie den Reifendruck auf den vorgeschriebenen Wert ein.
Die Leuchte erlischt nach wenigen Minuten. Falls die Leuchte nicht
erlischt, obwohl der Reifendruck eingestellt wurde, lassen Sie das
System von einem Lexus-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
Wenn die Leuchte aufleuchtet, nachdem sie 1 Minute lang geblinkt hat:
Funktionsstörung des Reifendruckkontrollsystems ( →S. 554)
→ Lassen Sie das System von einem Lexus-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
Wa r n l e u c h t eWarnleuchte/Einzelheiten/Maßnahmen
