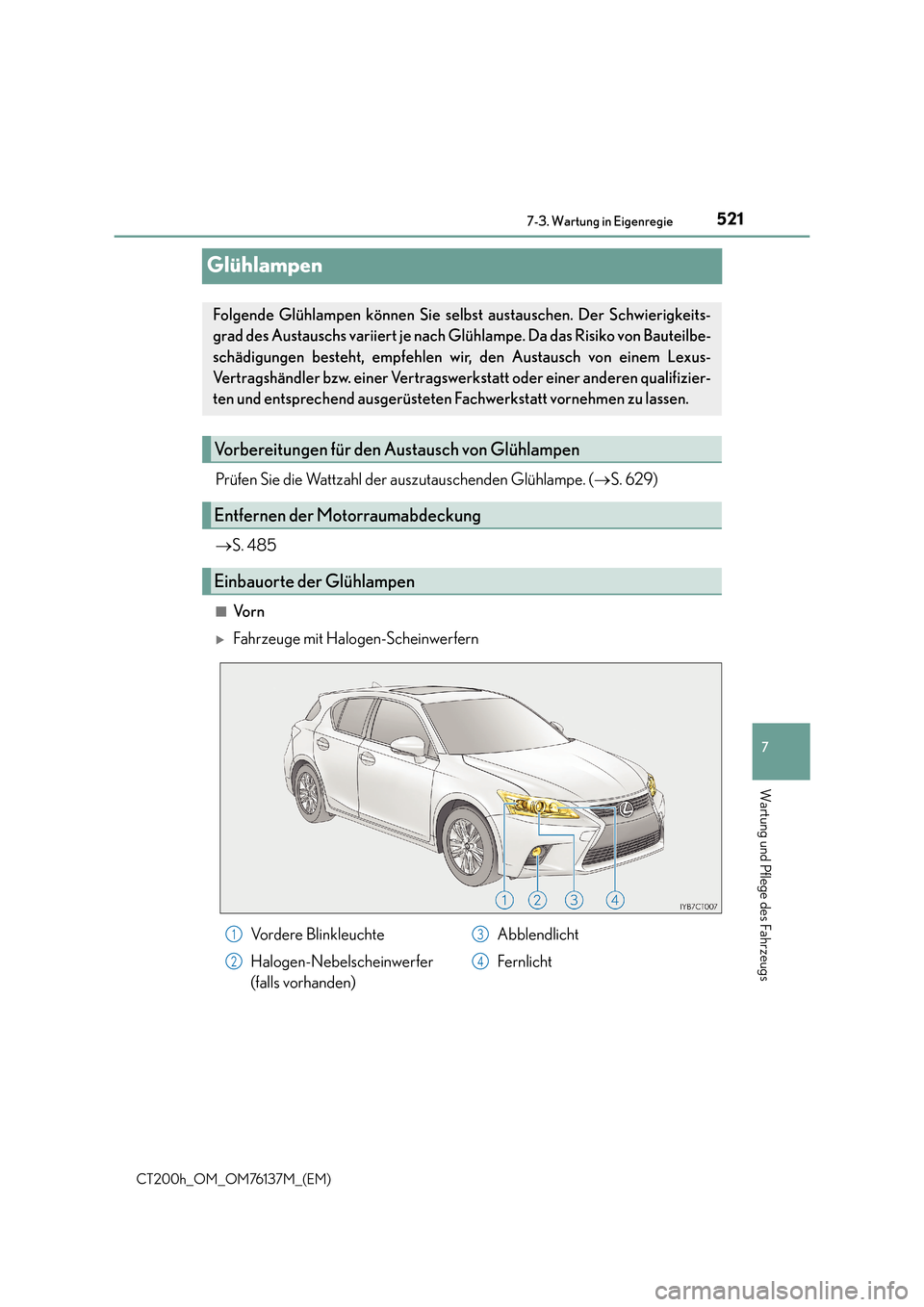

Glühlampen
Prüfen Sie die Wattzahl der auszutauschenden Glühlampe. (→S. 629)
→ S. 485
■Vo r n
XFahrzeuge mit Halogen-Scheinwerfern
Folgende Glühlampen können Sie selbst austauschen. Der Schwierigkeits-
grad des Austauschs variiert je nach Glühlampe. Da das Risiko von Bauteilbe-
schädigungen besteht, empfehlen wir, den Austausch von einem Lexus-
Vertragshändler bzw. einer Vertragswerk statt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Glühlampen
Entfernen der Motorraumabdeckung
Einbauorte der Glühlampen
Vordere Blinkleuchte
Halogen-Nebelscheinwerfer
(falls vorhanden) Abblendlicht
Fernlicht1
2
3
4

5227-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)

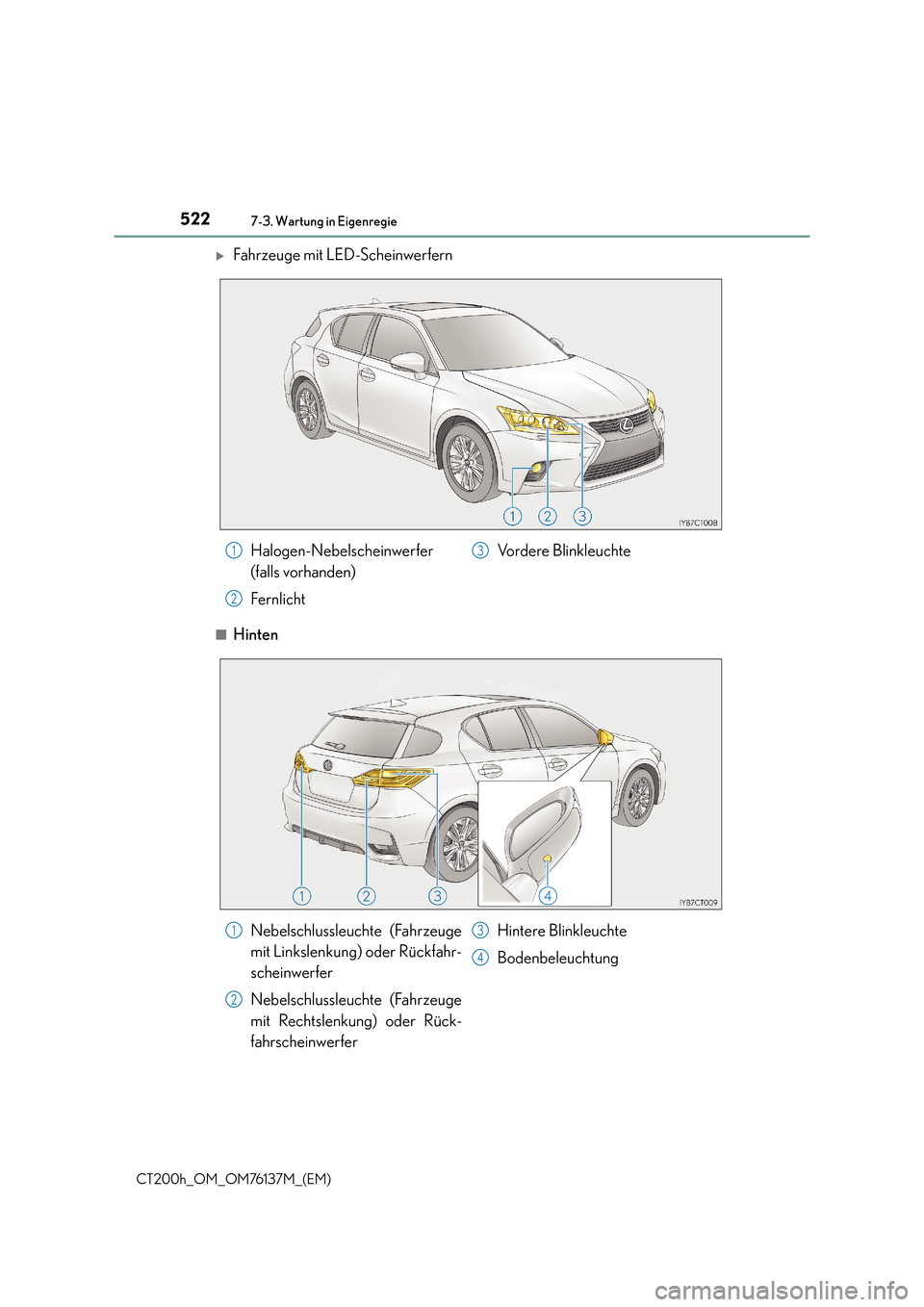

XFahrzeuge mit LED-Scheinwerfern
■Hinten
Halogen-Nebelscheinwerfer
(falls vorhanden)
FernlichtVordere Blinkleuchte1
2
3
Nebelschlussleuchte (Fahrzeuge
mit Linkslenkung) oder Rückfahr-
scheinwerfer
Nebelschlussleuchte (Fahrzeuge
mit Rechtslenkung) oder Rück-
fahrscheinwerferHintere Blinkleuchte
Bodenbeleuchtung1
2
3
4

5237-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)
7
Wartung und Pflege des Fahrzeugs

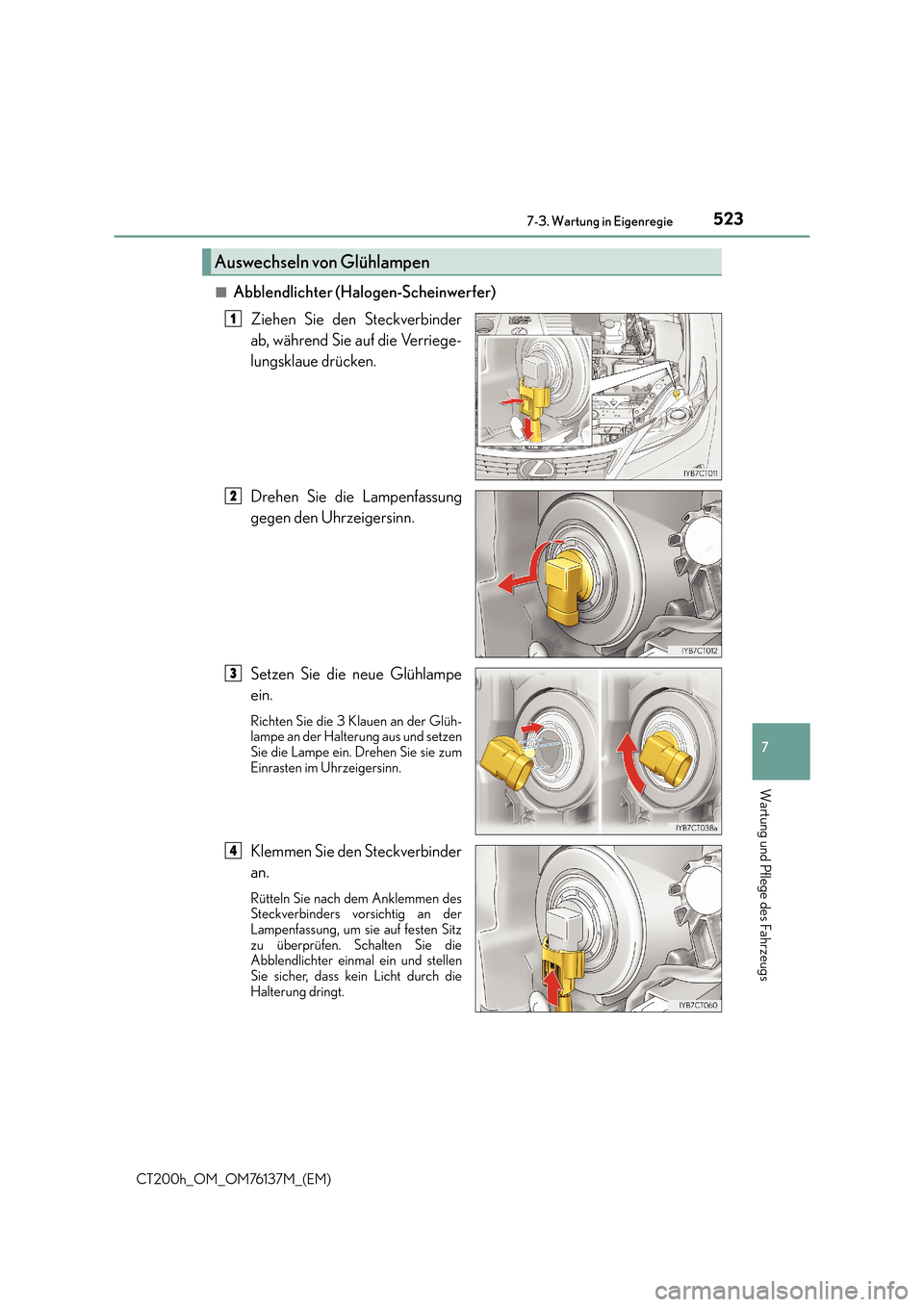

■Abblendlichter (Halogen-Scheinwerfer)Ziehen Sie den Steckverbinder
ab, während Sie auf die Verriege-
lungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Klauen an der Glüh-
lampe an der Halterung aus und setzen
Sie die Lampe ein. Drehen Sie sie zum
Einrasten im Uhrzeigersinn.
Klemmen Sie den Steckverbinder
an.
Rütteln Sie nach dem Anklemmen des
Steckverbinders vorsichtig an der
Lampenfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die
Abblendlichter einmal ein und stellen
Sie sicher, dass kein Licht durch die
Halterung dringt.
Auswechseln von Glühlampen
1
2
3
4

5247-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)■

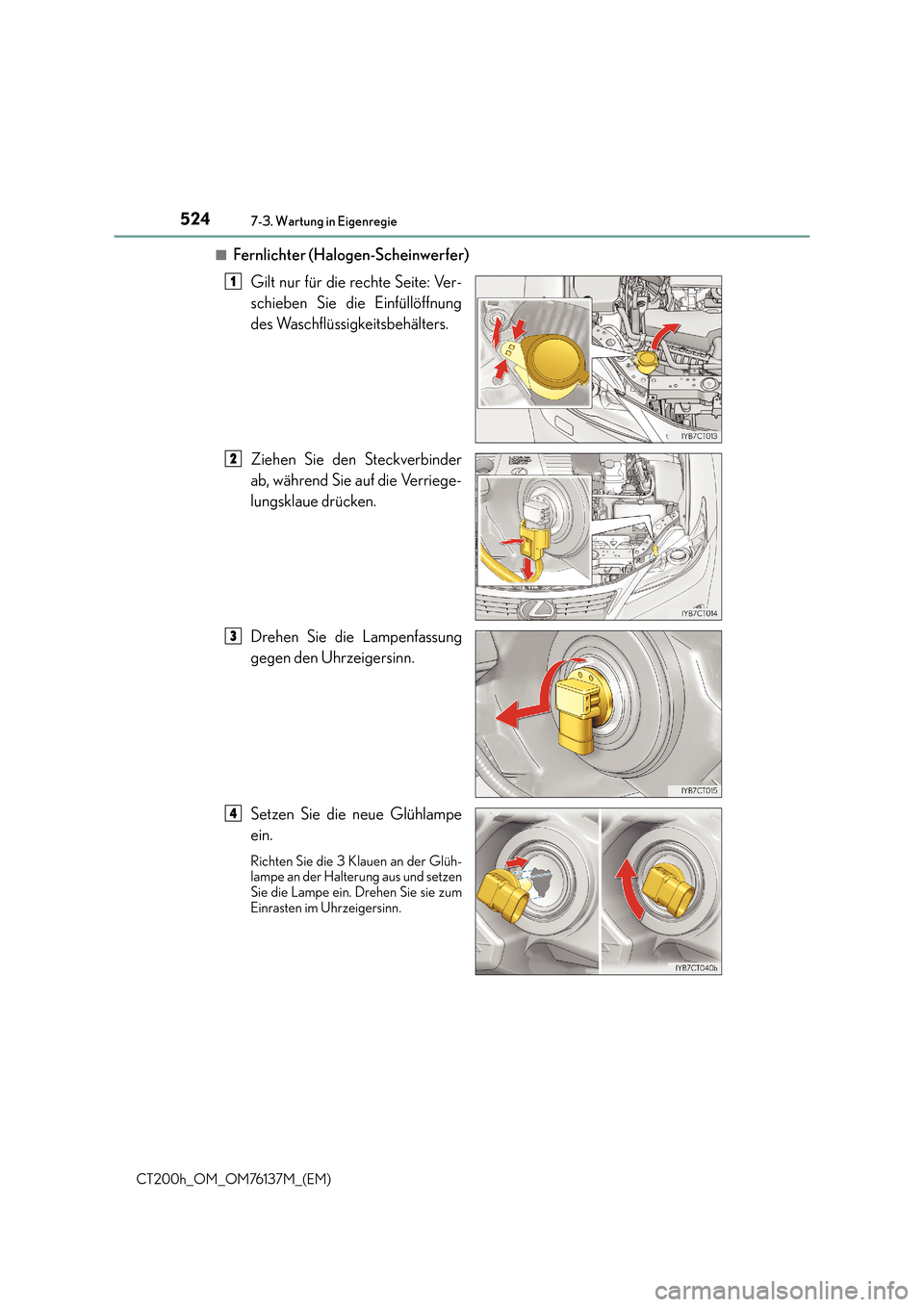

Fernlichter (Halogen-Scheinwerfer)
Gilt nur für die rechte Seite: Ver-
schieben Sie die Einfüllöffnung
des Waschflüssigkeitsbehälters.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verriege-
lungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Klauen an der Glüh-
lampe an der Halterung aus und setzen
Sie die Lampe ein. Drehen Sie sie zum
Einrasten im Uhrzeigersinn.
1
2
3
4

5257-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)
7
Wartung und Pflege des Fahrzeugs
Klemmen Sie den Steckverbinder
an.
Rütteln Sie nach dem Anklemmen des
Steckverbinders vorsichtig an der
Lampenfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die Fern-
lichter einmal ein und stellen Sie sicher,
dass kein Licht durch die Halterung
dringt.
Gilt nur für die rechte Seite: Setzen Sie die Einfüllöffnung des Waschflüs-
sigkeitsbehälters wieder ein.
■Fernlichter (LED-Scheinwerfer)Drehen Sie die Abdeckung
gegen den Uhrzeigersinn und
nehmen Sie sie ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Ziehen Sie den Steckverbinder
ab, während Sie an der Verriege-
lungsklaue ziehen.
5
6
1
2
3

5267-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)

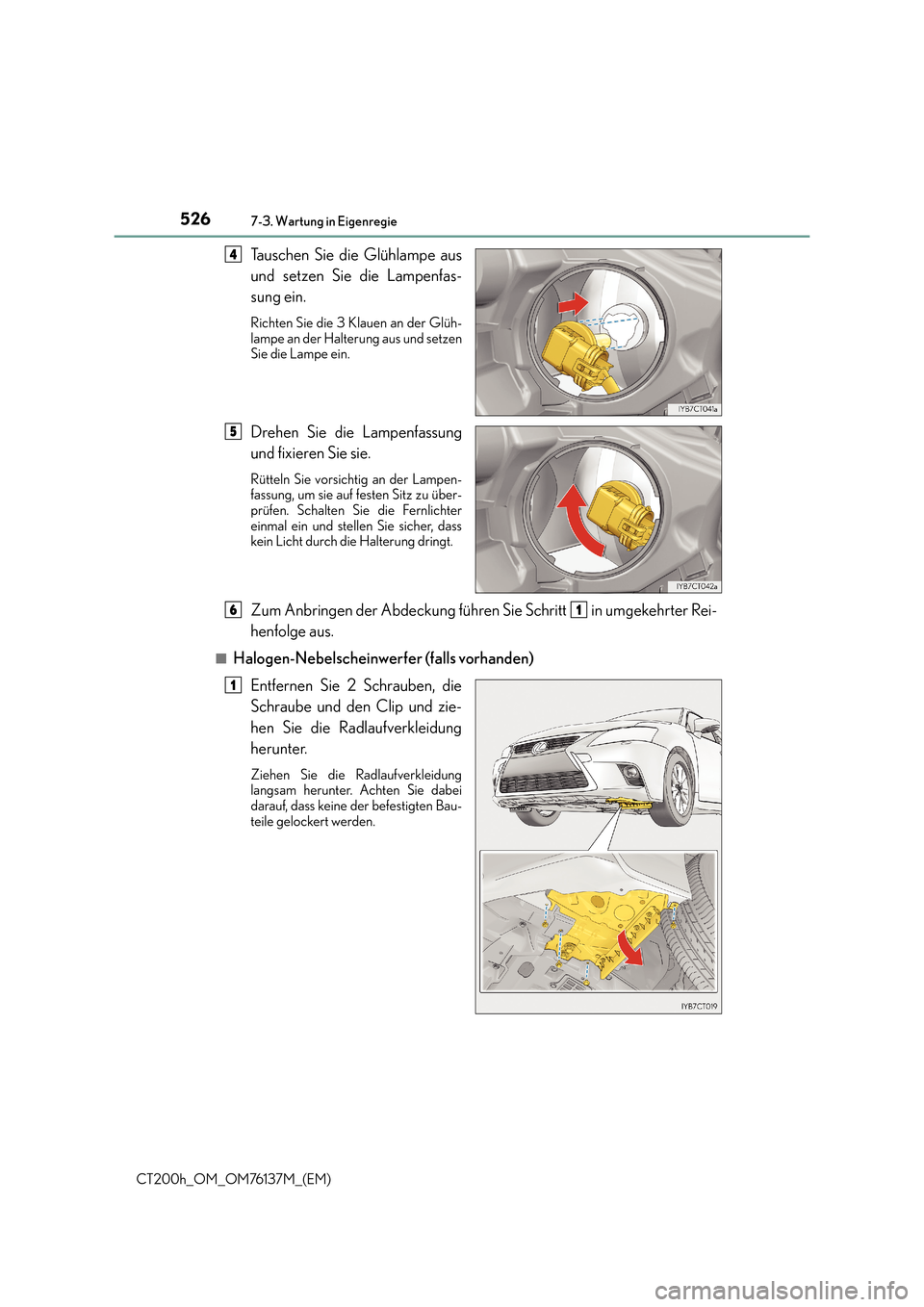

Tauschen Sie die Glühlampe aus
und setzen Sie die Lampenfas-
sung ein.
Richten Sie die 3 Klauen an der Glüh-
lampe an der Halterung aus und setzen
Sie die Lampe ein.
Drehen Sie die Lampenfassung
und fixieren Sie sie.
Rütteln Sie vorsichtig an der Lampen-
fassung, um sie auf festen Sitz zu über-
prüfen. Schalten Sie die Fernlichter
einmal ein und stellen Sie sicher, dass
kein Licht durch die Halterung dringt.
Zum Anbringen der Abdeckung führen Sie Schritt in umgekehrter Rei-
henfolge aus.
■Halogen-Nebelscheinwerfer (falls vorhanden)Entfernen Sie 2 Schrauben, die
Schraube und den Clip und zie-
hen Sie die Radlaufverkleidung
herunter.
Ziehen Sie die Radlaufverkleidung
langsam herunter. Achten Sie dabei
darauf, dass keine der befestigten Bau-
teile gelockert werden.
4
5
61
1

5277-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)
7
Wartung und Pflege des Fahrzeugs

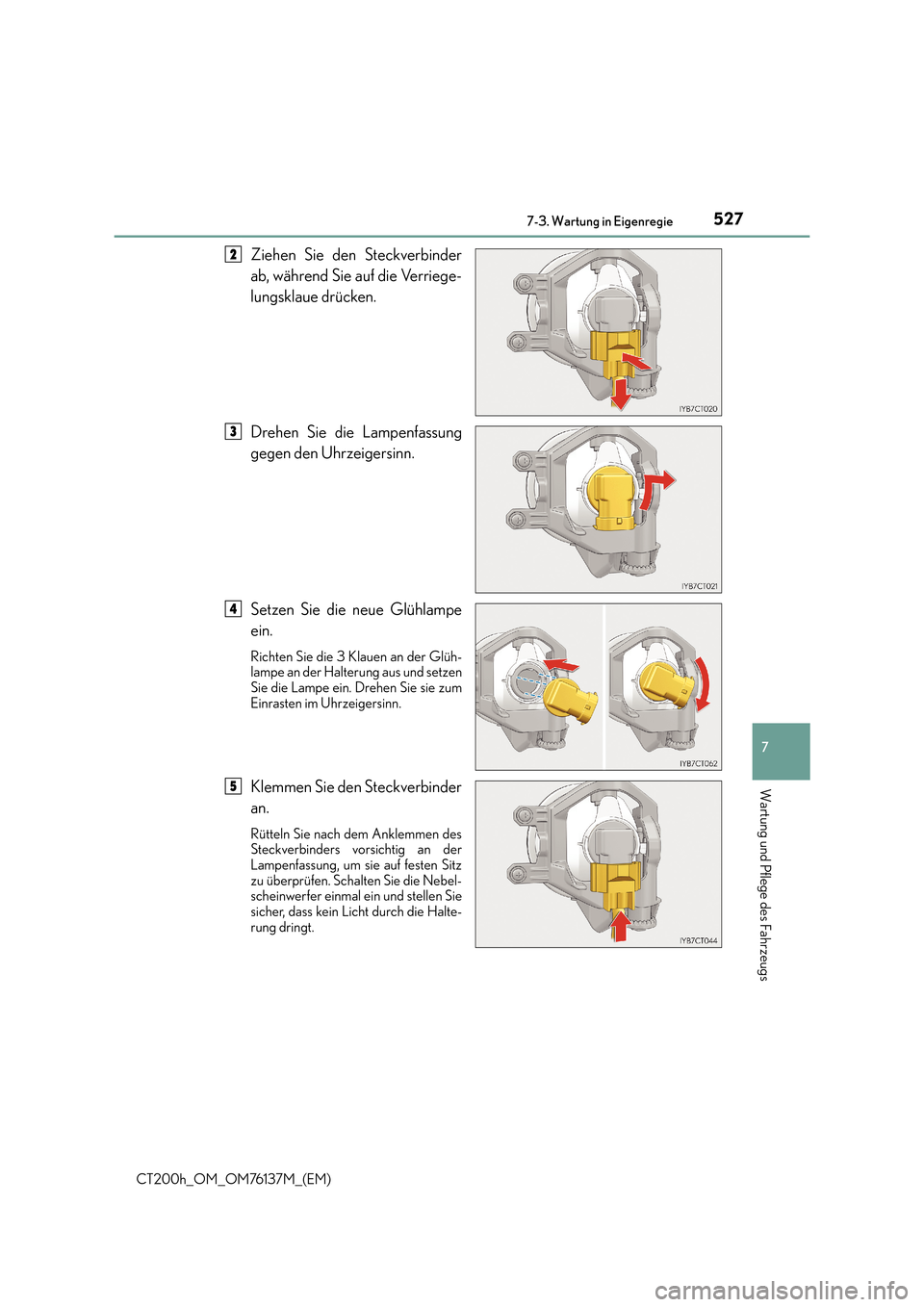

Ziehen Sie den Steckverbinder
ab, während Sie auf die Verriege-
lungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Klauen an der Glüh-
lampe an der Halterung aus und setzen
Sie die Lampe ein. Drehen Sie sie zum
Einrasten im Uhrzeigersinn.
Klemmen Sie den Steckverbinder
an.
Rütteln Sie nach dem Anklemmen des
Steckverbinders vorsichtig an der
Lampenfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die Nebel-
scheinwerfer einmal ein und stellen Sie
sicher, dass kein Licht durch die Halte-
rung dringt.
2
3
4
5

5287-3. Wartung in Eigenregie
CT200h_OM_OM76137M_(EM)
Bringen Sie die Radlaufverklei-
dung mit den 2 Schrauben, der
Schraube und dem Clip wieder
an.

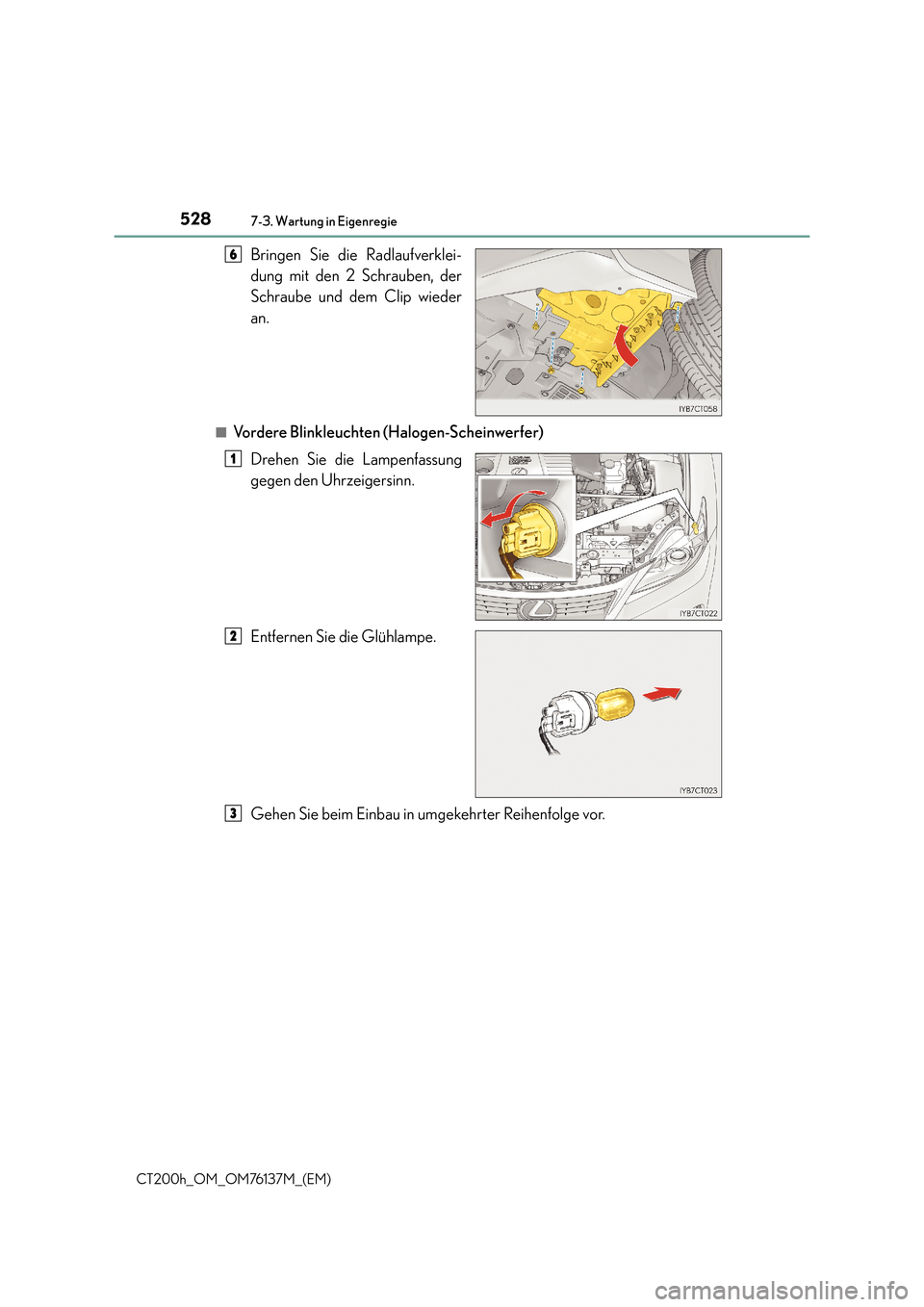

■Vordere Blinkleuchten (Halogen-Scheinwerfer)Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
6
1
2
3
