2014 Lexus CT200h Betriebsanleitung (in German)

617
9

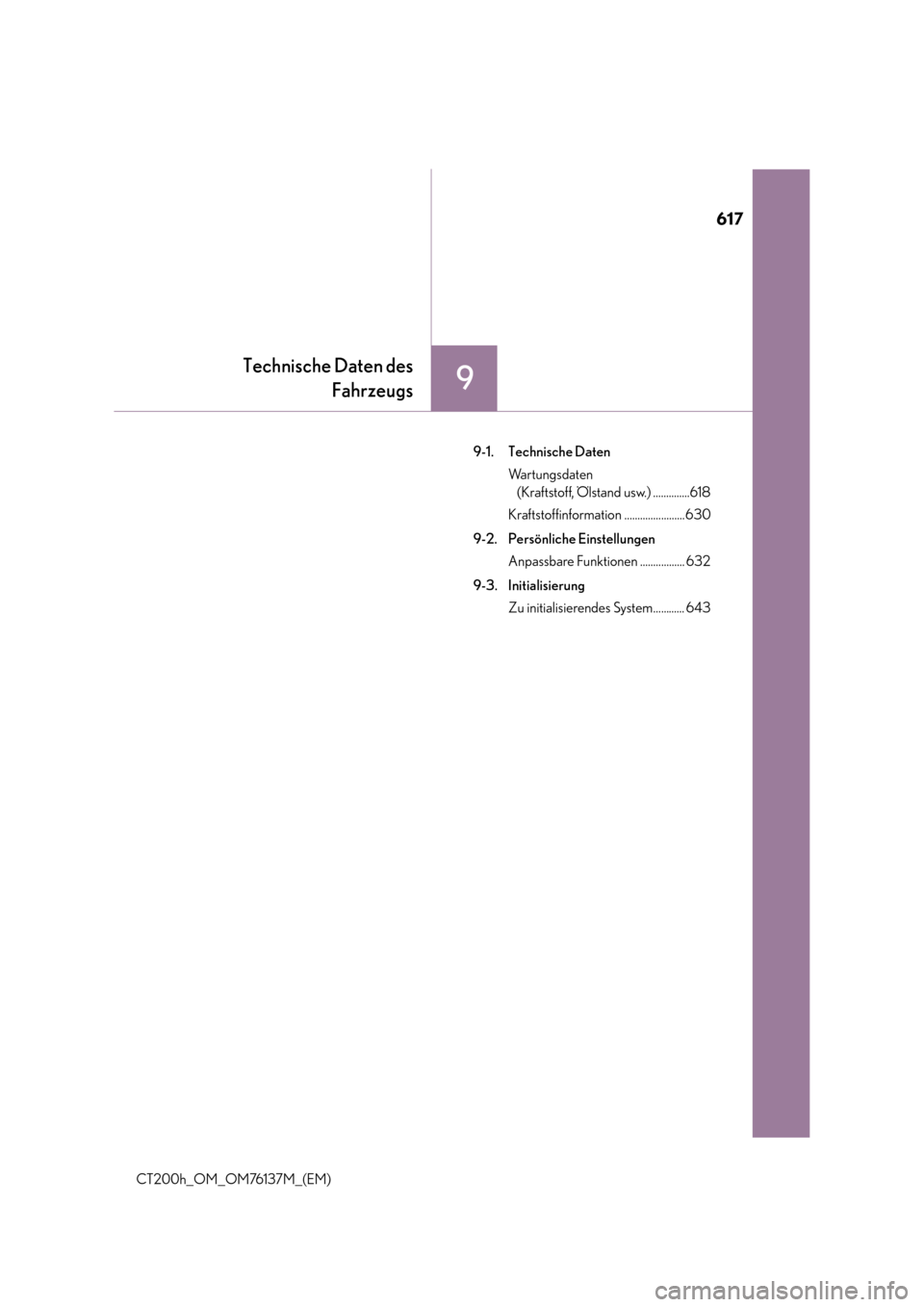

Technische Daten desFahrzeugs
CT200h_OM_OM76137M_(EM) 9-1. Technische Daten
Wa r t u n g s d a t e n (Kraftstoff, Ölstand usw.) ..............618
Kraftstoffinformation .......................630
9-2. Persönliche Einstellungen Anpassbare Funktionen ................. 632
9-3. Initialisierung Zu initialisierendes System............ 643

6189-1. Technische Daten
CT200h_OM_OM76137M_(EM)

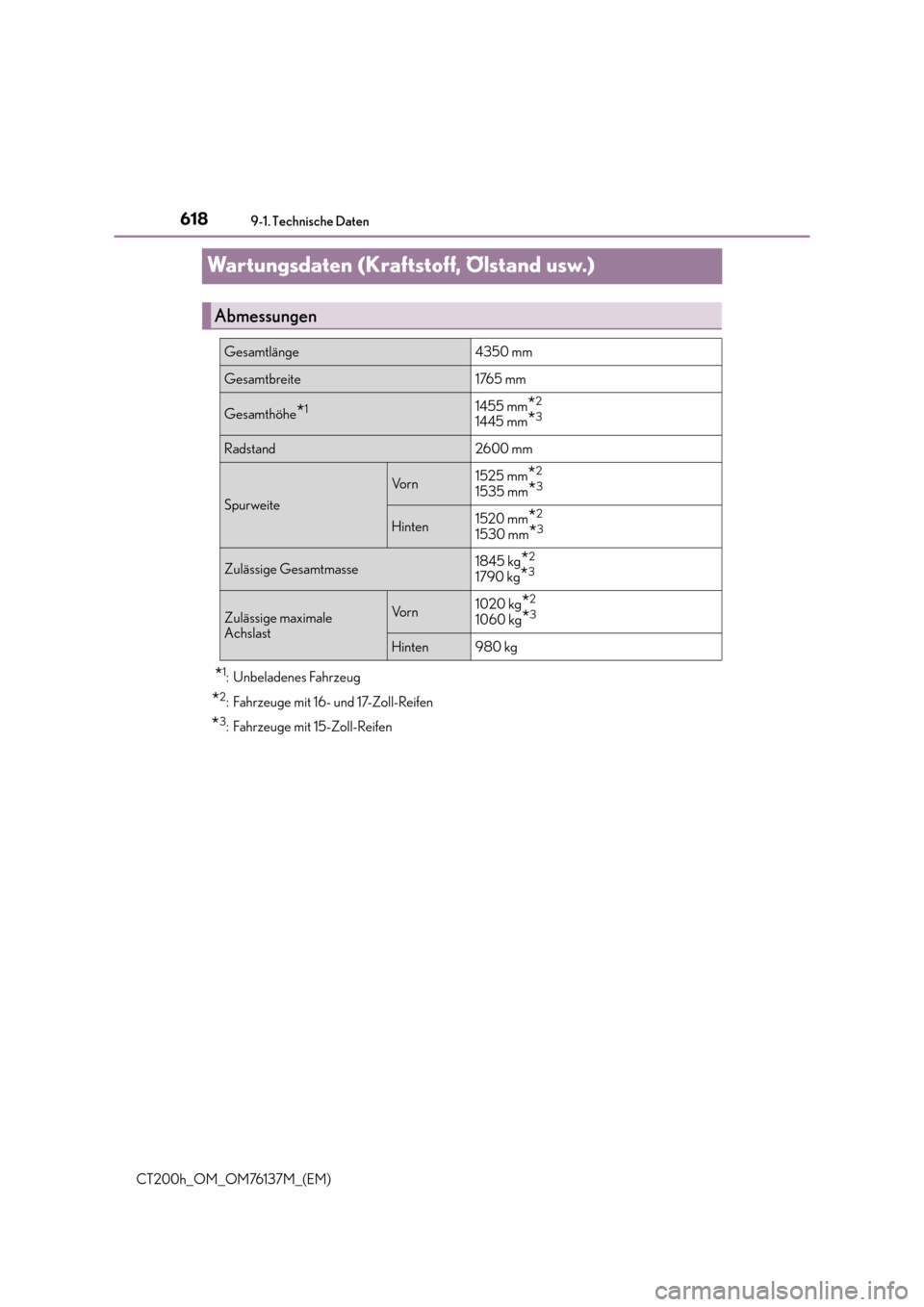

Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit 16- und 17-Zoll-Reifen
*3: Fahrzeuge mit 15-Zoll-Reifen
Abmessungen
Gesamtlänge4350 mm
Gesamtbreite1765 mm
Gesamthöhe*11455 mm*2
1445 mm*3
Radstand2600 mm
Spurweite
Vo r n1525 mm*2
1535 mm*3
Hinten1520 mm*2
1530 mm*3
Zulässige Gesamtmasse1845 kg*2
1790 kg*3
Zulässige maximale
AchslastVo r n1020 kg*2
1060 kg*3
Hinten980 kg

619
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM76137M_(EM) ■

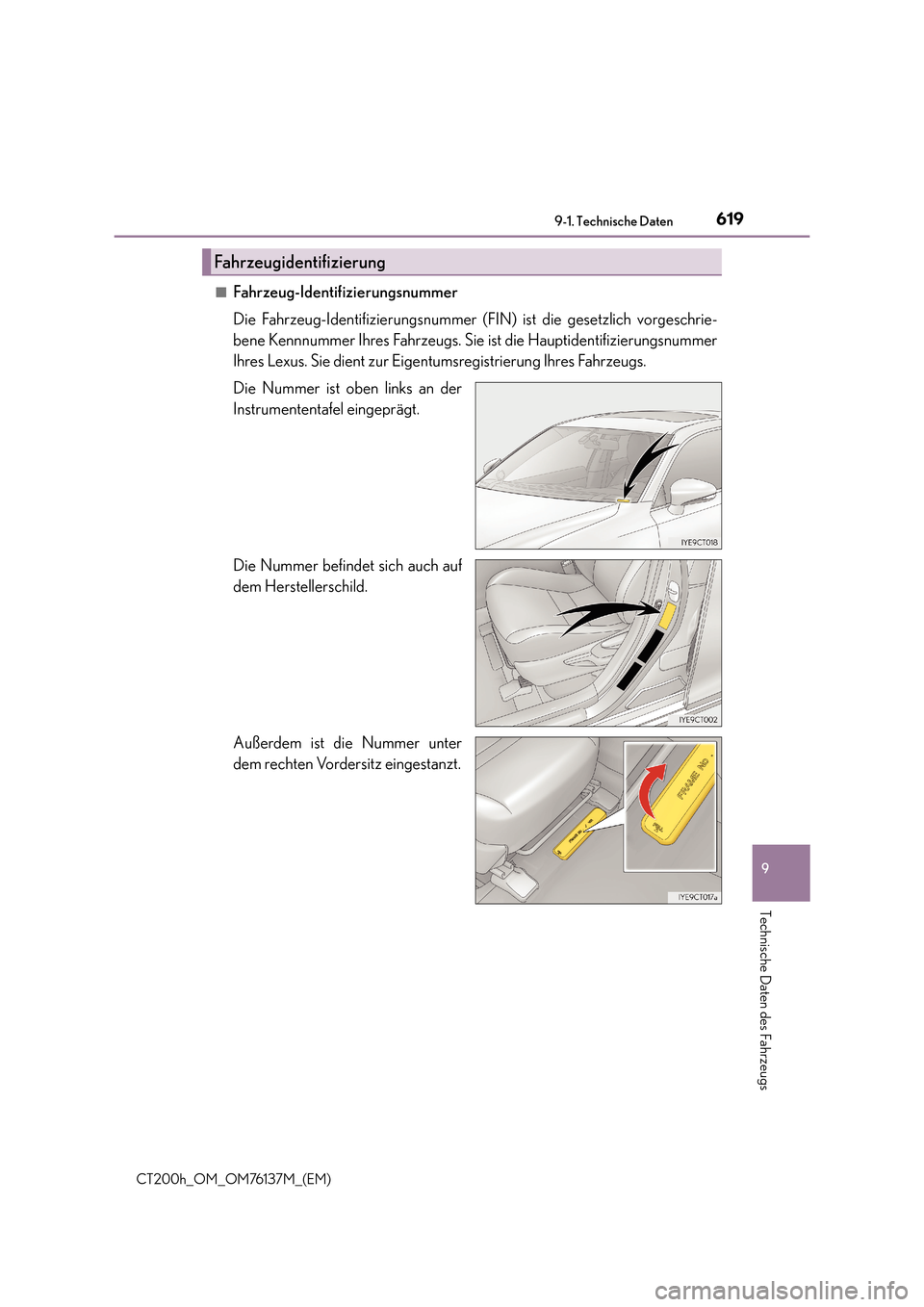

Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Sie
ist die Hauptidentifizierungsnummer
Ihres Lexus. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Die Nummer ist oben links an der
Instrumententafel eingeprägt.
Die Nummer befindet sich auch auf
dem Herstellerschild.
Außerdem ist die Nummer unter
dem rechten Vordersitz eingestanzt.
Fahrzeugidentifizierung

6209-1. Technische Daten
CT200h_OM_OM76137M_(EM)■

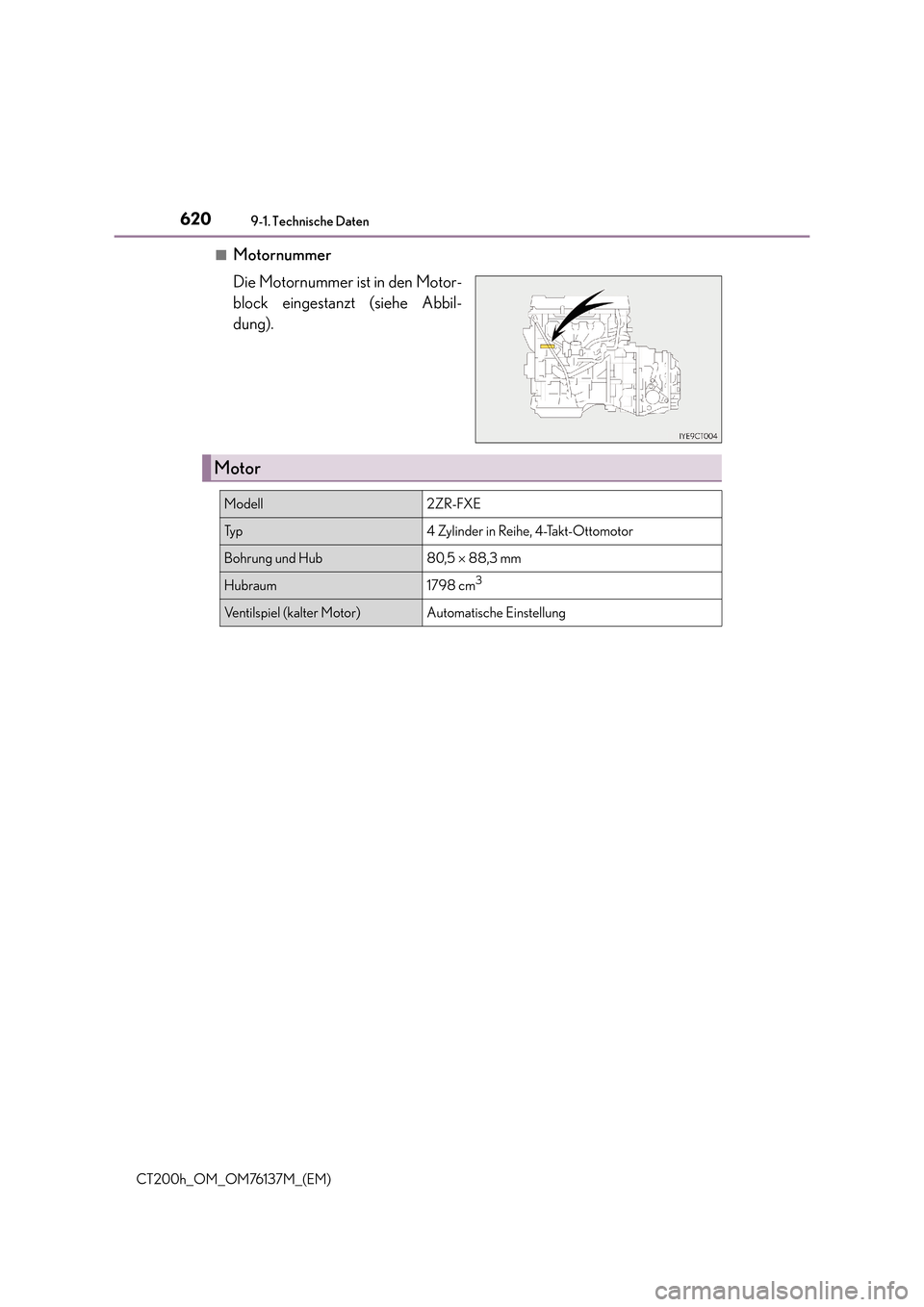

Motornummer
Die Motornummer ist in den Motor-
block eingestanzt (siehe Abbil-
dung).
Motor
Modell2ZR-FXE
Ty p4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub80,5
× 88,3 mm
Hubraum1798 cm3
Ventilspiel (kalter Motor)Automatische Einstellung

621
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM76137M_(EM)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für den
Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus. Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den
Ölstand.

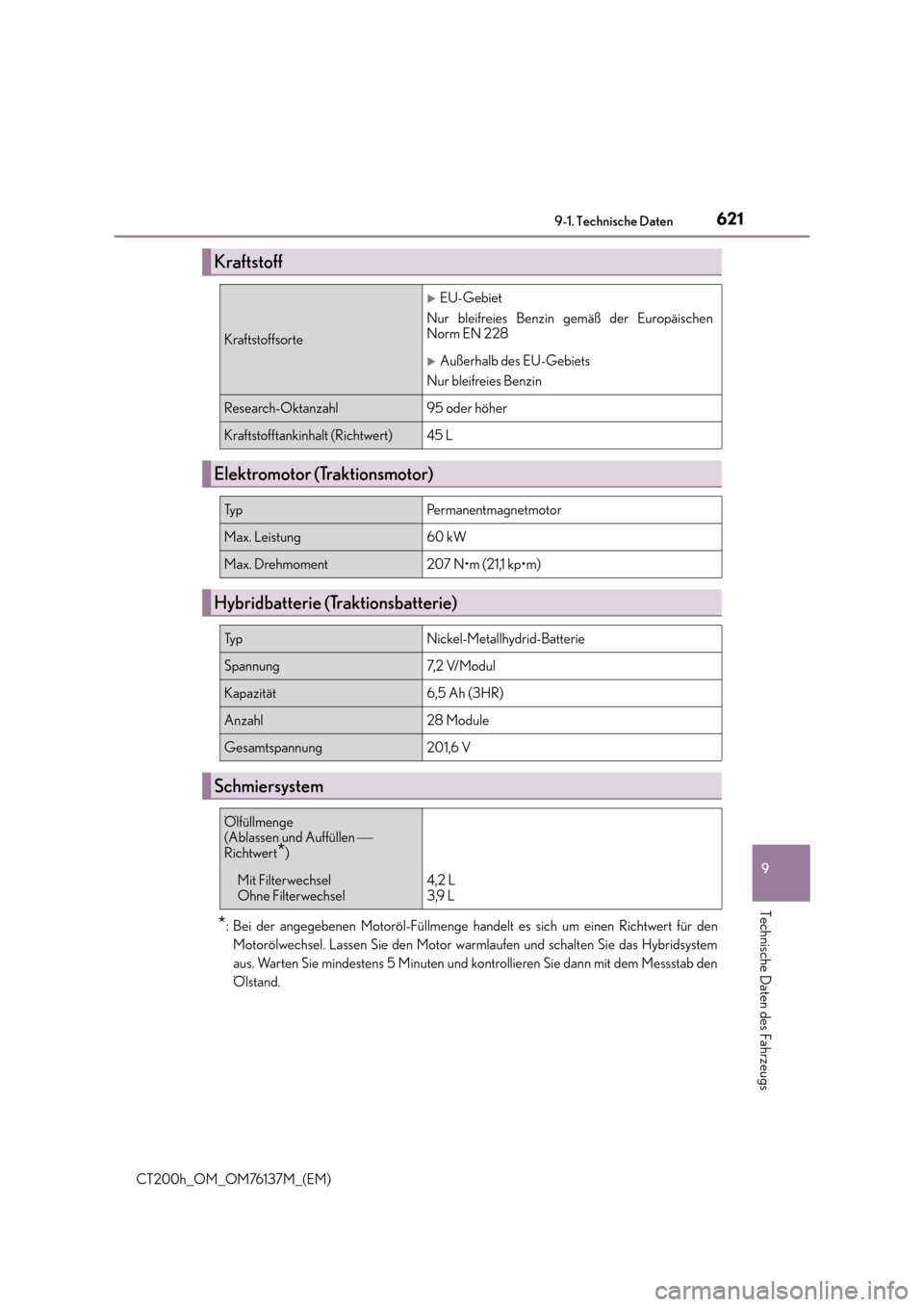

Kraftstoff
Kraftstoffsorte
XEU-Gebiet
Nur bleifreies Benzin gemäß der Europäischen
Norm EN 228
XAußerhalb des EU-Gebiets
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt (Richtwert)45 L
Elektromotor (Traktionsmotor)
Ty pPermanentmagnetmotor
Max. Leistung60 kW
Max. Drehmoment207 N•m (21,1 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pNickel-Metallhydrid-Batterie
Spannung7, 2 V/ M o d u l
Kapazität6,5 Ah (3HR)
Anzahl28 Module
Gesamtspannung201,6 V
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen 
Richtwert
*)
Mit Filterwechsel
Ohne Filterwechsel4,2 L
3,9 L

6229-1. Technische Daten
CT200h_OM_OM76137M_(EM)■

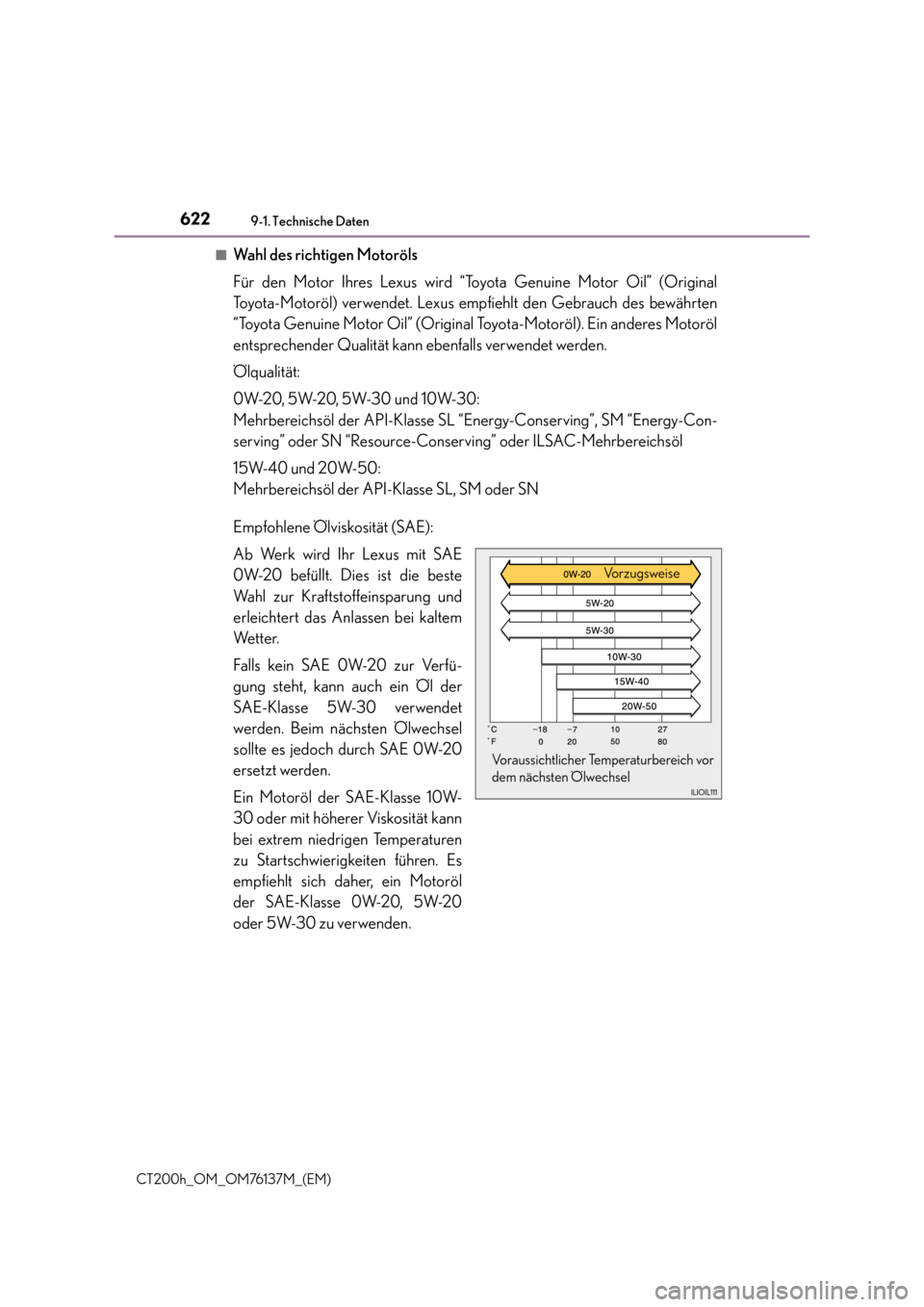

Wahl des richtigen Motoröls
Für den Motor Ihres Lexus wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Lexus empfiehlt den Gebrauch des bewährten
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes Motoröl
entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-Con-
serving” oder SN “Resource-Conserving” oder ILSAC-Mehrbereichsöl
1 5 W- 4 0 u n d 2 0 W- 5 0 :
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ab Werk wird Ihr Lexus mit SAE
0W-20 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Anlassen bei kaltem
We t t e r.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch ein Öl der
SAE-Klasse 5W-30 verwendet
werden. Beim nächsten Ölwechsel
sollte es jedoch durch SAE 0W-20
ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Startschwierigkeiten führen. Es
empfiehlt sich daher, ein Motoröl
der SAE-Klasse 0W-20, 5W-20
oder 5W-30 zu verwenden.
Voraussichtlicher Temperaturbereich vor
dem nächsten Ölwechsel
Vo r z u g s w e i s e

623
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM76137M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Starten
des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ei n Öl mit höherer Viskosität (also mit einer höhe-
ren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen Lastbe-
dingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen. API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte Ölqua-
lität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über kraft-
stoffsparende und umweltschonende
Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubr icant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

6249-1. Technische Daten
CT200h_OM_OM76137M_(EM)

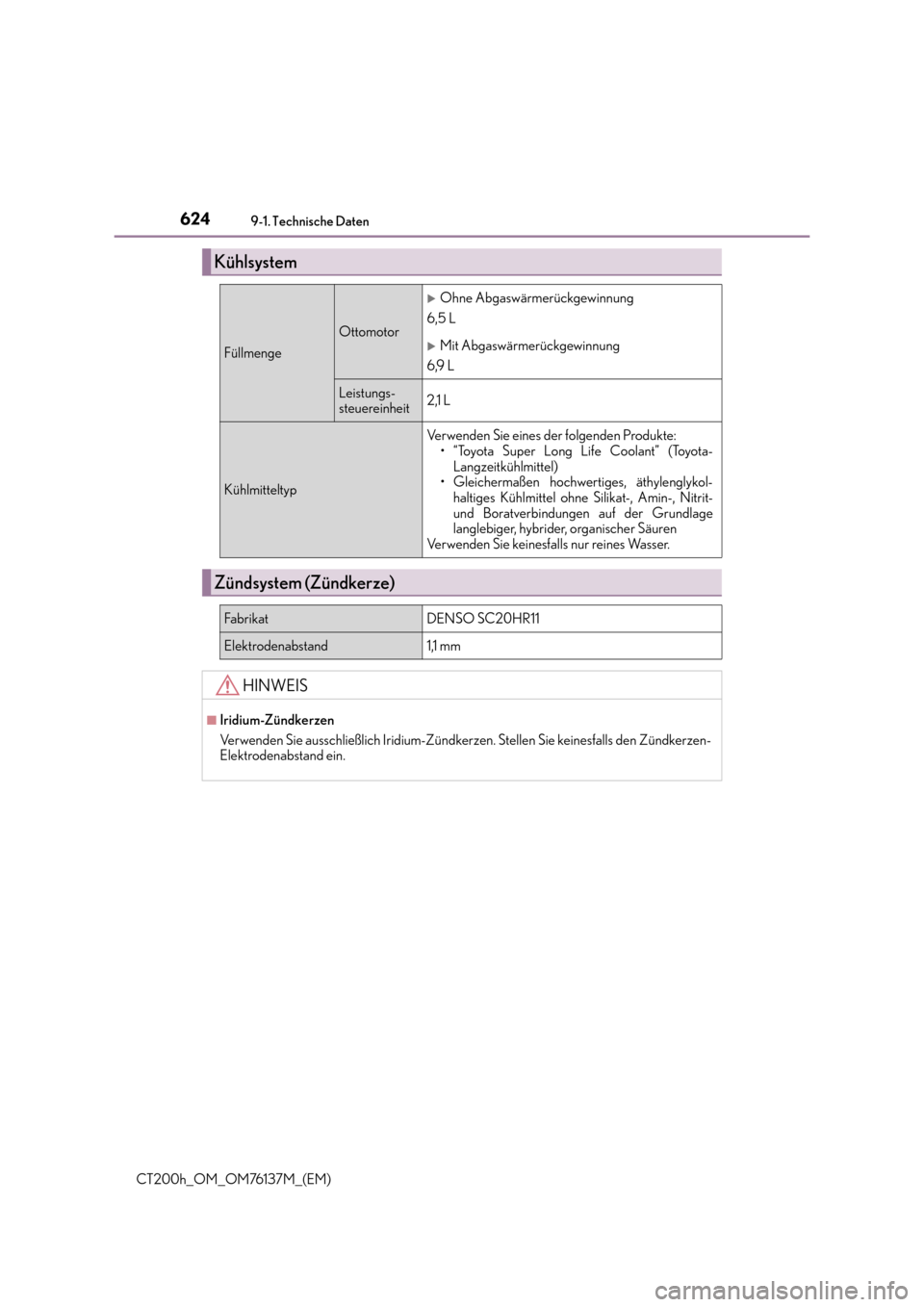

Kühlsystem
Füllmenge
Ottomotor
XOhne Abgaswärmerückgewinnung
6,5 L
XMit Abgaswärmerückgewinnung
6,9 L
Leistungs-
steuereinheit2,1 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-
Langzeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykol- haltiges Kühlmittel ohne Silikat-, Amin-, Nitrit-
und Boratverbindungen auf der Grundlage
langlebiger, hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatDENSO SC20HR11
Elektrodenabstand1,1 mm
HINWEIS
■Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zündkerzen-
Elektrodenabstand ein.
