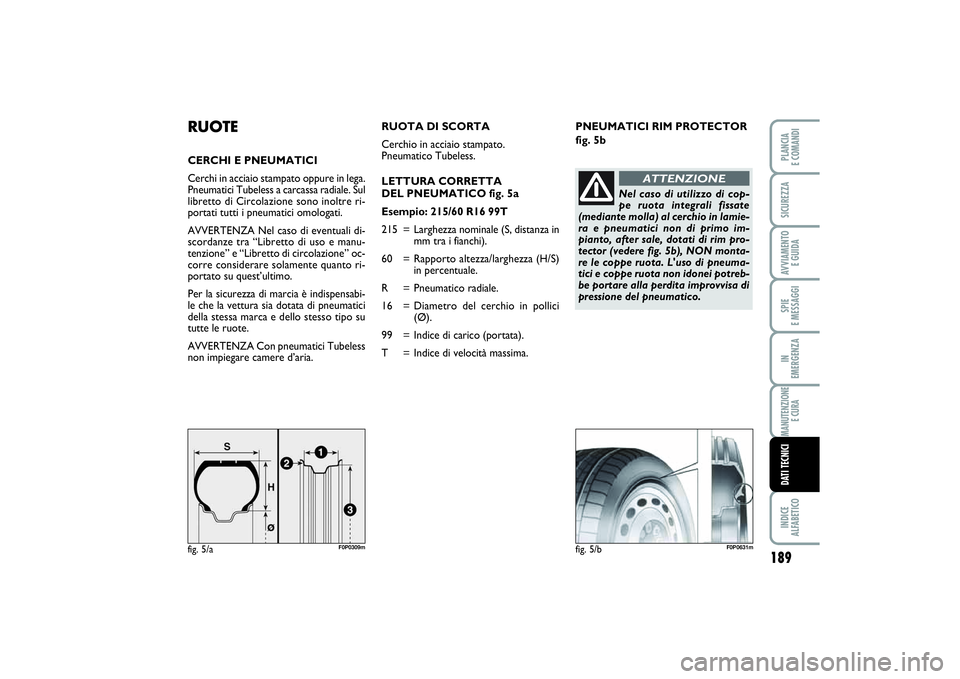

RUOTECERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici Tubeless a carcassa radiale. Sul
libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZA Nel caso di eventuali di-
scordanze tra “Libretto di uso e manu-
tenzione” e “Libretto di circolazione” oc-
corre considerare solamente quanto ri-
portato su quest’ultimo.
Per la sicurezza di marcia è indispensabi-
le che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d’aria.fig. 5/a
F0P0309m
fig. 5/b
F0P0631m
RUOTA DI SCORTA
Cerchio in acciaio stampato.
Pneumatico Tubeless.
LETTURA CORRETTA
DEL PNEUMATICO fig. 5a
Esempio: 215/60 R16 99T
215 = Larghezza nominale (S, distanza in
mm tra i fianchi).
60 = Rapporto altezza/larghezza (H/S)
in percentuale.
R = Pneumatico radiale.
16 = Diametro del cerchio in pollici
(Ø).
99 = Indice di carico (portata).
T = Indice di velocità massima.
Nel caso di utilizzo di cop-
pe ruota integrali fissate
(mediante molla) al cerchio in lamie-
ra e pneumatici non di primo im-
pianto, after sale, dotati di rim pro-
tector (vedere fig. 5b), NON monta-
re le coppe ruota. L'uso di pneuma-
tici e coppe ruota non idonei potreb-
be portare alla perdita improvvisa di
pressione del pneumatico.
ATTENZIONE
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 189

190SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI

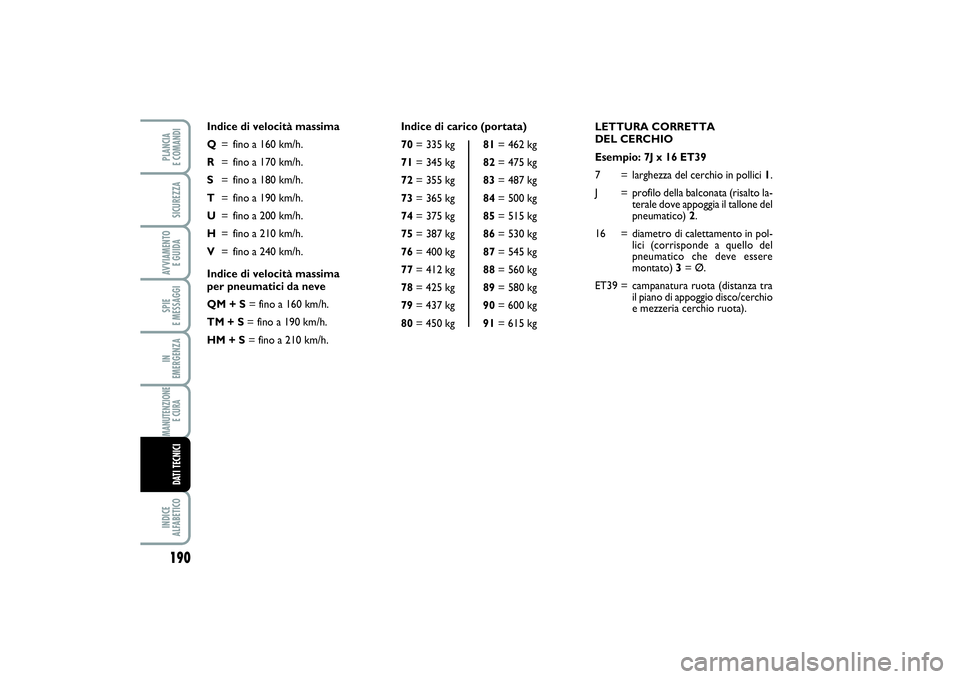

LETTURA CORRETTA
DEL CERCHIO
Esempio: 7J x 16 ET39
7 = larghezza del cerchio in pollici 1.
J = profilo della balconata (risalto la-
terale dove appoggia il tallone del
pneumatico) 2.
16 = diametro di calettamento in pol-
lici (corrisponde a quello del
pneumatico che deve essere
montato) 3= Ø.
ET39 = campanatura ruota (distanza tra
il piano di appoggio disco/cerchio
e mezzeria cerchio ruota). Indice di carico (portata)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Indice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h.
S= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= fino a 240 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S= fino a 160 km/h.
TM + S= fino a 190 km/h.
HM + S= fino a 210 km/h.
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 190

191
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (0,05 bar)
ABCDEFGHI
fig. 6
F0B0264b

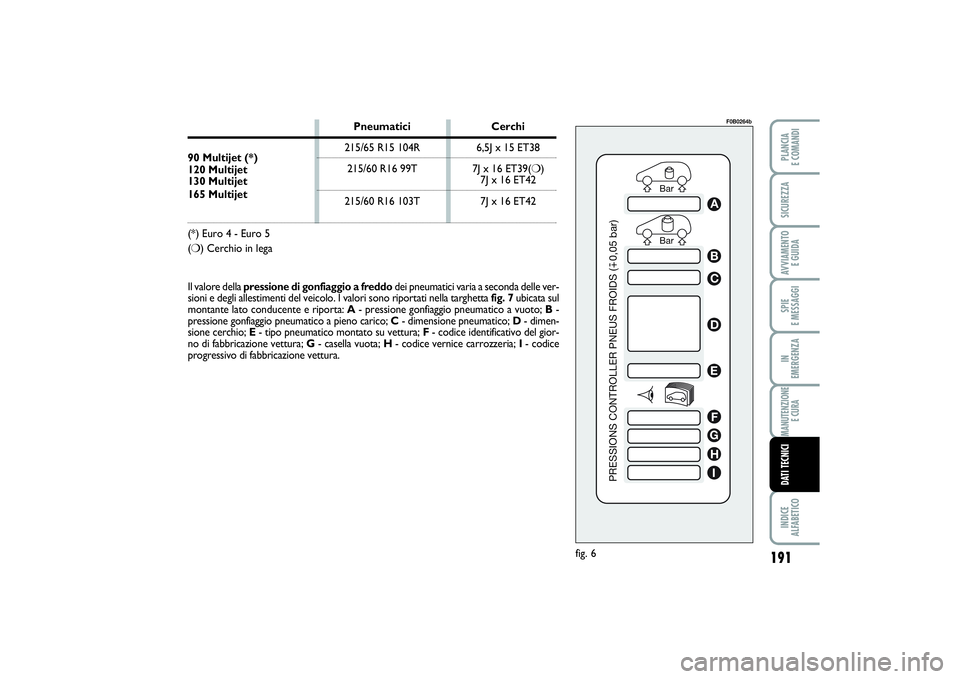

Il valore della pressione di gonfiaggio a freddodei pneumatici varia a seconda delle ver-
sioni e degli allestimenti del veicolo. I valori sono riportati nella targhettafig. 7 ubicata sul
montante lato conducente e riporta:A- pressione gonfiaggio pneumatico a vuoto; B-
pressione gonfiaggio pneumatico a pieno carico; C- dimensione pneumatico; D- dimen-
sione cerchio; E - tipo pneumatico montato su vettura; F - codice identificativo del gior-
no di fabbricazione vettura; G - casella vuota; H- codice vernice carrozzeria; I - codice
progressivo di fabbricazione vettura.
Pneumatici Cerchi
90 Multijet (*)215/65 R15 104R 6,5J x 15 ET38
120 Multijet215/60 R16 99T 7J x 16 ET39(❍)130 Multijet7J x 16 ET42
165 Multijet
215/60 R16 103T 7J x 16 ET42(*) Euro 4 - Euro 5
(❍) Cerchio in lega
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 191

192SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI

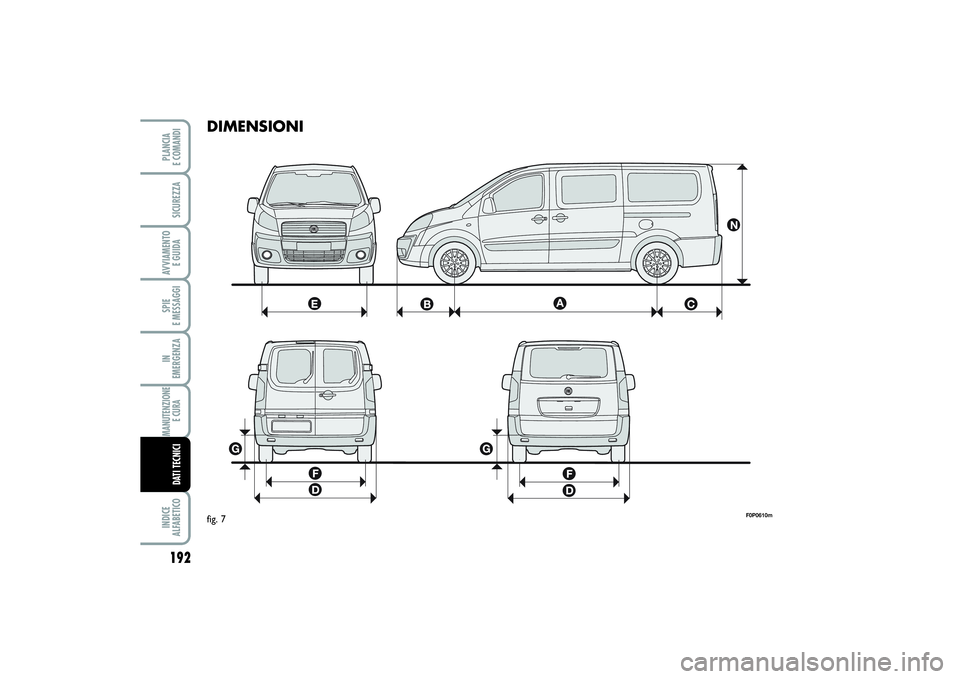

DIMENSIONI
F0P0610m
fig. 7
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 192

193
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

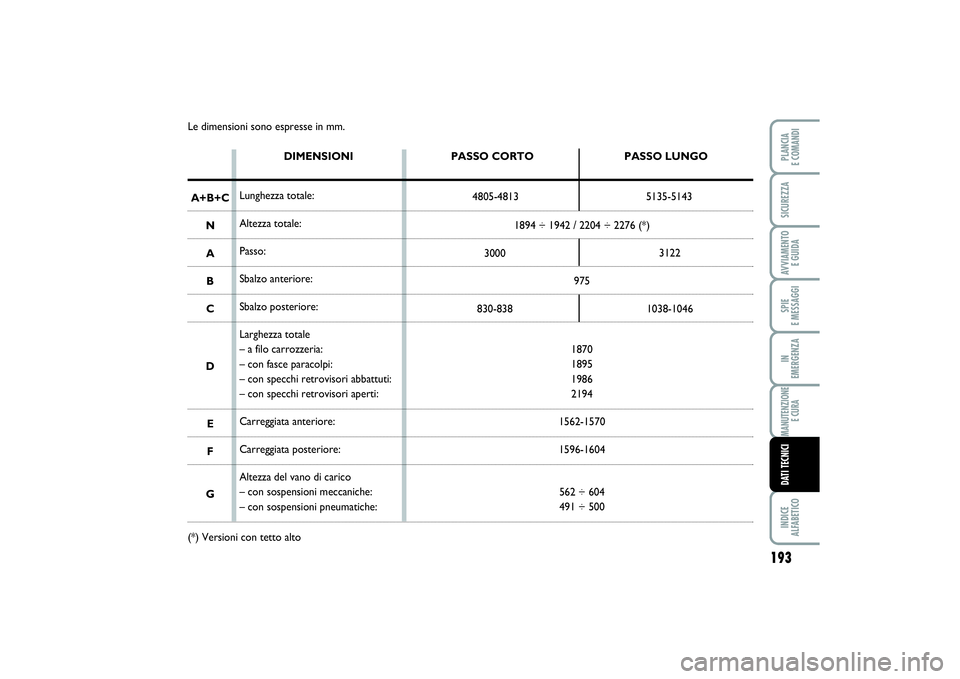

Le dimensioni sono espresse in mm.
DIMENSIONI
Lunghezza totale:
Altezza totale:
Passo:
Sbalzo anteriore:
Sbalzo posteriore:
Larghezza totale
– a filo carrozzeria:
– con fasce paracolpi:
– con specchi retrovisori abbattuti:
– con specchi retrovisori aperti:
Carreggiata anteriore:
Carreggiata posteriore:
Altezza del vano di carico
– con sospensioni meccaniche:
– con sospensioni pneumatiche:PASSO CORTO
4805-4813PASSO LUNGO
5135-5143
1894 ÷ 1942 / 2204 ÷ 2276 (*)
30003122
975
830-838 1038-1046
1870
1895
1986
2194
1562-1570
1596-1604
562 ÷ 604
491 ÷ 500
A+B+C
N
A
B
C
D
E
F
G
(*) Versioni con tetto alto
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 193

194SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
F0P0611m

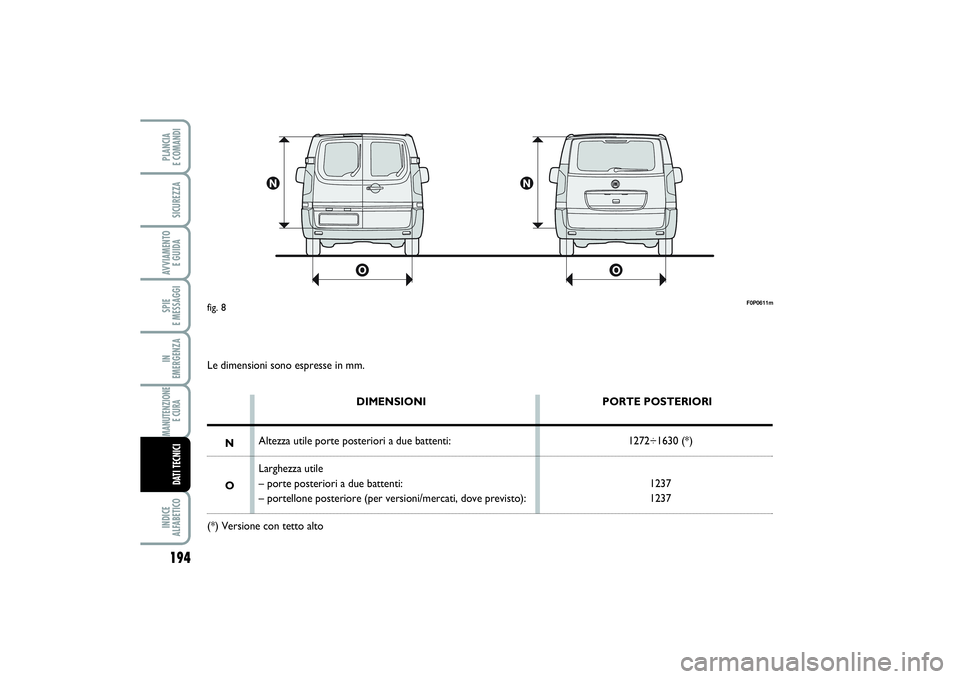

fig. 8Le dimensioni sono espresse in mm.
DIMENSIONI
Altezza utile porte posteriori a due battenti:
Larghezza utile
– porte posteriori a due battenti:
– portellone posteriore (per versioni/mercati, dove previsto):PORTE POSTERIORI
1272÷1630 (*)
1237
1237
N
O
(*) Versione con tetto alto
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 194

195
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

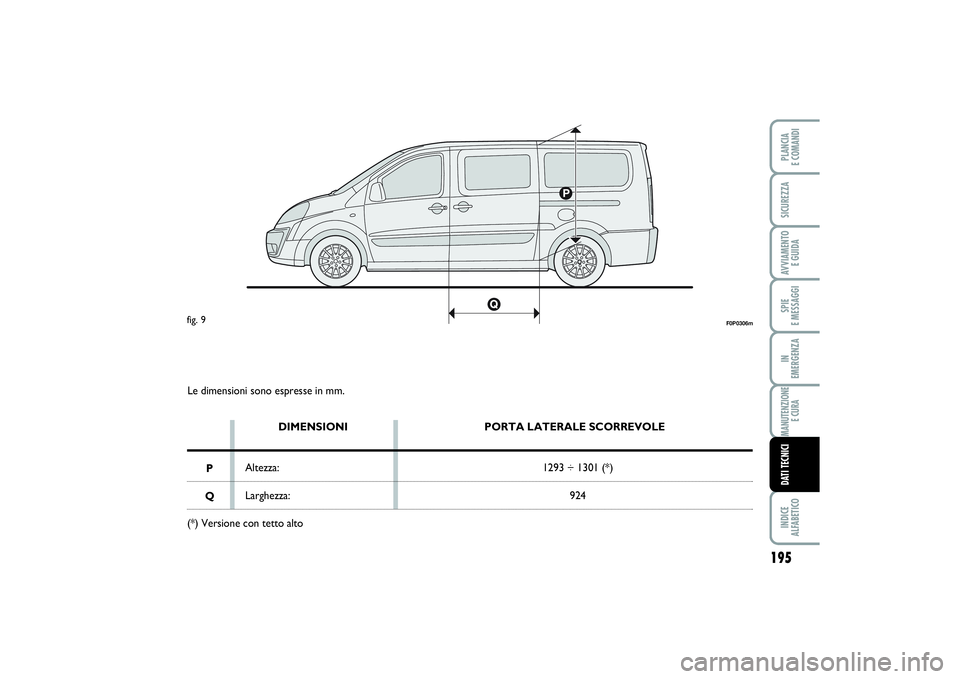

Le dimensioni sono espresse in mm.
DIMENSIONI
Altezza:
Larghezza:PORTA LATERALE SCORREVOLE
1293 ÷ 1301 (*)
924
P
Q
(*) Versione con tetto alto
F0P0306m
fig. 9
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 195

196SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI

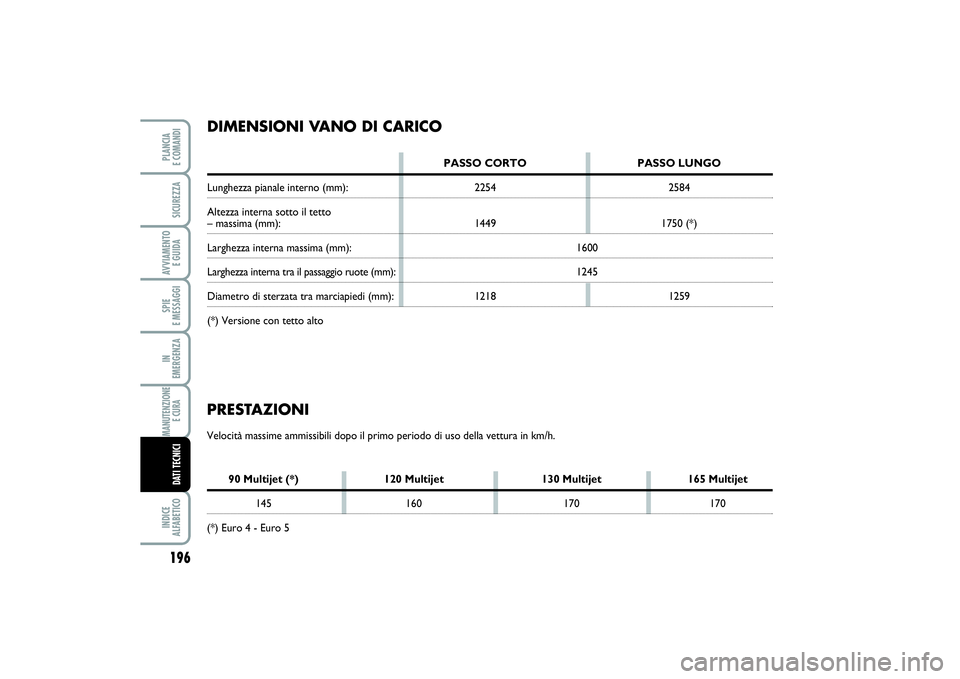

PRESTAZIONIVelocità massime ammissibili dopo il primo periodo di uso della vettura in km/h.
90 Multijet (*) 120 Multijet 130 Multijet 165 Multijet
145 160 170 170
(*) Euro 4 - Euro 5
DIMENSIONI VANO DI CARICO
PASSO CORTO PASSO LUNGO
Lunghezza pianale interno (mm): 2254 2584
Altezza interna sotto il tetto– massima (mm): 1449 1750 (*)Larghezza interna massima (mm): 1600Larghezza interna tra il passaggio ruote (mm):1245Diametro di sterzata tra marciapiedi (mm): 1218 1259
(*) Versione con tetto alto
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 196
