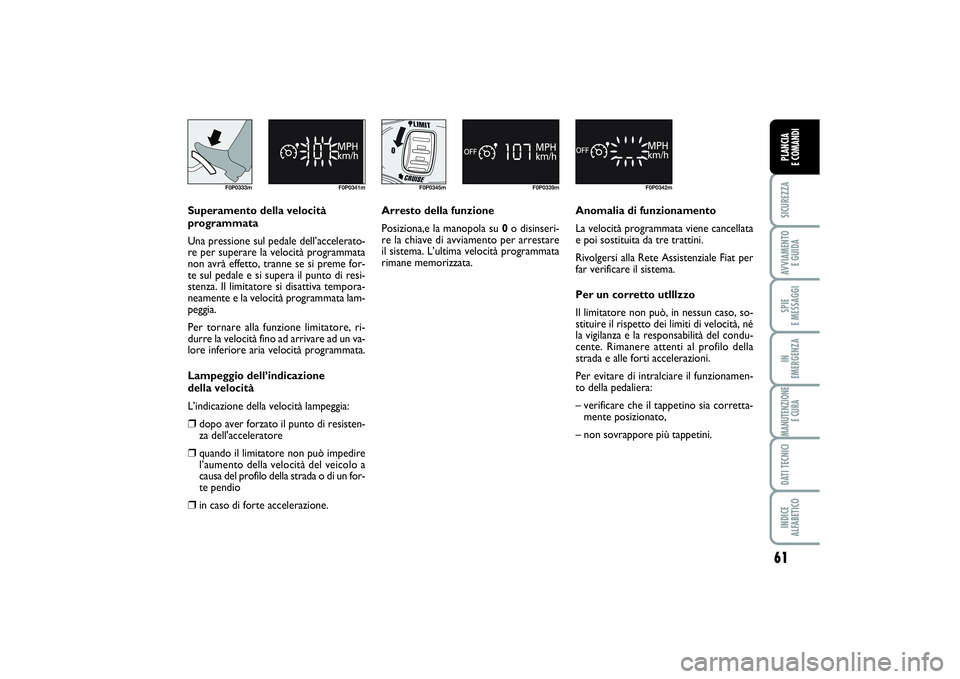

61
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
F0P0333m F0P0341m
Superamento della velocità
programmata
Una pressione sul pedale dell’accelerato-
re per superare la velocità programmata
non avrà effetto, tranne se si preme for-
te sul pedale e si supera il punto di resi-
stenza. Il limitatore si disattiva tempora-
neamente e la velocità programmata lam-
peggia.
Per tornare alla funzione limitatore, ri-
durre la velocità fino ad arrivare ad un va-
lore inferiore aria velocità programmata.
Lampeggio dell’indicazione
della velocità
L’indicazione della velocità lampeggia:❒
dopo aver forzato il punto di resisten-
za dell'acceleratore
❒
quando il limitatore non può impedire
l’aumento della velocità del veicolo a
causa del profilo della strada o di un for-
te pendio
❒
in caso di forte accelerazione.Arresto della funzione
Posiziona,e la manopola su 0o disinseri-
re la chiave di avviamento per arrestare
il sistema. L’ultima velocità programmata
rimane memorizzata.Anomalia di funzionamento
La velocità programmata viene cancellata
e poi sostituita da tre trattini.
Rivolgersi alla Rete Assistenziale Fiat per
far verificare il sistema.
Per un corretto utlllzzo
Il limitatore non può, in nessun caso, so-
stituire il rispetto dei limiti di velocità, né
la vigilanza e la responsabilità del condu-
cente. Rimanere attenti al profilo della
strada e alle forti accelerazioni.
Per evitare di intralciare il funzionamen-
to della pedaliera:
– verificare che il tappetino sia corretta-
mente posizionato,
– non sovrappore più tappetini.
F0P0345m F0P0339m
F0P0342m
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 61

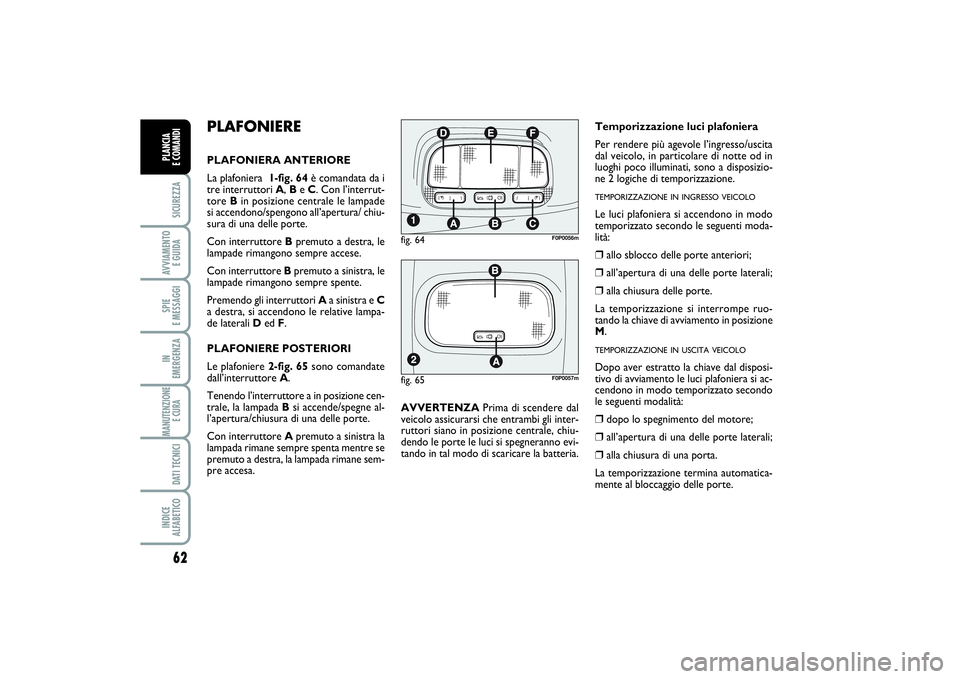

62SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
PLAFONIEREPLAFONIERA ANTERIORE
La plafoniera 1-fig. 64è comandata da i
tre interruttori A, Be C. Con l’interrut-
tore Bin posizione centrale le lampade
si accendono/spengono all’apertura/ chiu-
sura di una delle porte.
Con interruttore Bpremuto a destra, le
lampade rimangono sempre accese.
Con interruttore Bpremuto a sinistra, le
lampade rimangono sempre spente.
Premendo gli interruttori Aa sinistra e C
a destra, si accendono le relative lampa-
de laterali Ded F.
PLAFONIERE POSTERIORI
Le plafoniere 2-fig. 65sono comandate
dall’interruttore A.
Tenendo l’interruttore a in posizione cen-
trale, la lampada Bsi accende/spegne al-
l’apertura/chiusura di una delle porte.
Con interruttore Apremuto a sinistra la
lampada rimane sempre spenta mentre se
premuto a destra, la lampada rimane sem-
pre accesa.AVVERTENZA Prima di scendere dal
veicolo assicurarsi che entrambi gli inter-
ruttori siano in posizione centrale, chiu-
dendo le porte le luci si spegneranno evi-
tando in tal modo di scaricare la batteria.
fig. 65
F0P0057m
Temporizzazione luci plafoniera
Per rendere più agevole l’ingresso/uscita
dal veicolo, in particolare di notte od in
luoghi poco illuminati, sono a disposizio-
ne 2 logiche di temporizzazione.TEMPORIZZAZIONE IN INGRESSO VEICOLOLe luci plafoniera si accendono in modo
temporizzato secondo le seguenti moda-
lità:❒
allo sblocco delle porte anteriori;
❒
all’apertura di una delle porte laterali;
❒
alla chiusura delle porte.
La temporizzazione si interrompe ruo-
tando la chiave di avviamento in posizione
M.
TEMPORIZZAZIONE IN USCITA VEICOLODopo aver estratto la chiave dal disposi-
tivo di avviamento le luci plafoniera si ac-
cendono in modo temporizzato secondo
le seguenti modalità:❒
dopo lo spegnimento del motore;
❒
all’apertura di una delle porte laterali;
❒
alla chiusura di una porta.
La temporizzazione termina automatica-
mente al bloccaggio delle porte.
fig. 64
F0P0056m
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 62

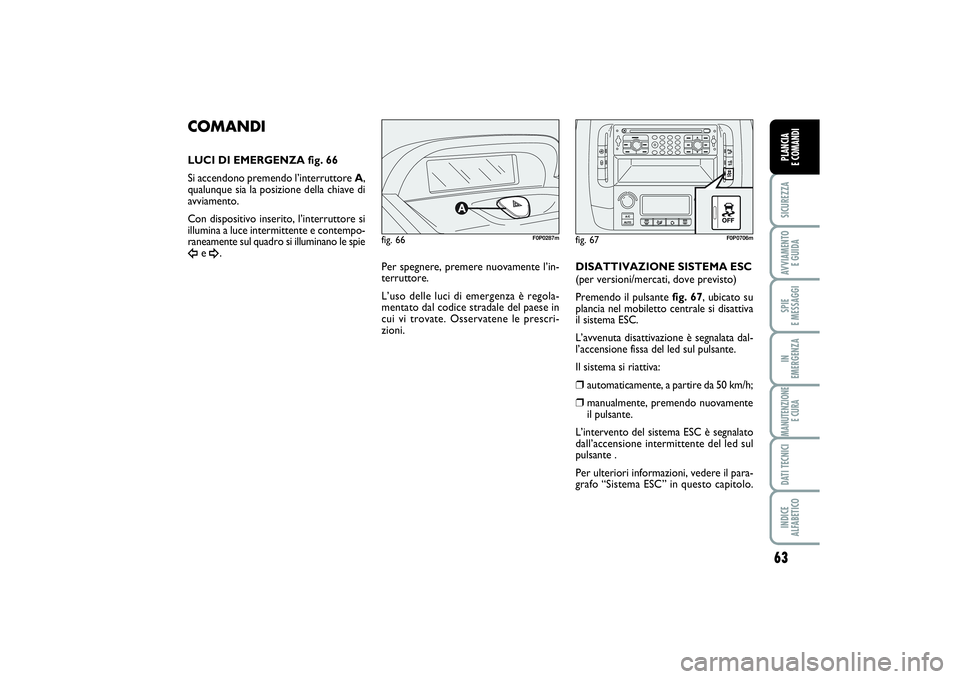

63
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
fig. 66
F0P0287m
COMANDILUCI DI EMERGENZA fig. 66
Si accendono premendo l’interruttore A,
qualunque sia la posizione della chiave di
avviamento.
Con dispositivo inserito, l’interruttore si
illumina a luce intermittente e contempo-
raneamente sul quadro si illuminano le spieÎ
e ¥.
DISATTIVAZIONE SISTEMA ESC
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 67, ubicato su
plancia nel mobiletto centrale si disattiva
il sistema ESC.
L’avvenuta disattivazione è segnalata dal-
l’accensione fissa del led sul pulsante.
Il sistema si riattiva:
❒
automaticamente, a partire da 50 km/h;
❒
manualmente, premendo nuovamente
il pulsante.
L’intervento del sistema ESC è segnalato
dall’accensione intermittente del led sul
pulsante .
Per ulteriori informazioni, vedere il para-
grafo “Sistema ESC” in questo capitolo.
fig. 67
F0P0706m
Per spegnere, premere nuovamente l’in-
terruttore.
L’uso delle luci di emergenza è regola-
mentato dal codice stradale del paese in
cui vi trovate. Osservatene le prescri-
zioni.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 63

64SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
LUNOTTO TERMICO
(per versioni/mercati, dove previsto)
Si inserisce premendo il pulsante fig. 68.
Con lunotto termico inserito, è presente
una temporizzazione che disinserisce au-
tomaticamente il dispositivo dopo circa 20
minuti.BLOCCAPORTE
Per effettuare il blocco simultaneo di tut-
te le porte, premere il pulsante fig. 69,
ubicato su plancia nel mobiletto centrale,
indipendentemente dalla posizione della
chiave di avviamento.
L’avvenuto inserimento della funzione è
dato dall’accensione del led sul pulsante.
Per sbloccare le porte premere nuova-
mente il pulsante.INSERIMENTO SISTEMA
SICUREZZA BAMBINI
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 70, ubicato su
plancia nel mobiletto centrale, indipen-
dentemente dalla posizione della chiave di
avviamento, si attiva il sistema di sicurez-
za bambini.
In questo modo, le porte laterali scorre-
voli non si possono aprire dall’interno ma
solo dall’esterno veicolo.
L’avvenuto inserimento della funzione è
dato dall’accensione del led sul pulsante.
Per disinserire il sistema premere nuova-
mente il pulsante.fig. 68
F0P0058m
fig. 69
F0P0059m
fig. 70
F0P0060m
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 64

65
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
DISATTIVAZIONE ALLARME
VOLUMETRICO
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 73, ubicato su
plancia nel mobiletto centrale, si disattiva
la protezione volumetrica del sistema di
allarme.
Vieni mentenuta la sola protezione peri-
metrale.
L’avvenuta disattivazione è segnalata dal-
l’accensione del led sul pulsante.
Per ulteriori informazioni vedere il para-
grafo “Allarme” in questo capitolo.
fig. 72
F0P0063m
DISATTIVAZIONE SENSORI
DI PARCHEGGIO
(per versioni/mercati, dove previsto)
Premendo il pulsante fig. 72, ubicato su
plancia nel mobiletto centrale, si disattiva
il funzionamento dei sensori di parcheg-
gio.
L’avvenuta disattivazione è segnalata dal-
l’accensione del led sul pulsante.
Premere nuovamente il pulsante per riat-
tivarli.
AVVERTENZALa condizione dei sen-
sori di parcheggio (attivi o disattivati) vie-
ne memorizzata dal sistema allo spegni-
mento del motore.
fig. 73
F0P0062m
BLOCCAPORTE LATERALI
SCORREVOLI E POSTERIORI
(per versioni/mercati, dove previsto)
Per effettuare il blocco simultaneo delle
porte laterali scorrevoli e posteriori, pre-
mere il pulsante fig. 71, ubicato su plan-
cia nel mobiletto centrale, indipendente-
mente dalla posizione della chiave di av-
viamento.
L’avvenuto inserimento della funzione, è
segnalato dall’accensione del led sul pul-
sante.
Per sbloccare le porte, premere nuova-
mente il pulsante.fig. 71
F0P0061m
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 65

66SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Se non si notano perdite di combustibile
e la vettura è in grado di ripartire occor-
re ripristinare il sistema, procedere co-
me segue: ❒
ruotare la chiave in posizione S;
❒
estrarre la chiave di avviamento; rein-
trodurre nuovamente la chiave nel
commutatore e procedere al normale
avviamento del motore.
INTERRUTTORE
BLOCCO
COMBUSTIBILEÈ un interruttore di sicurezza, gestita dal-
la centralina elettronica degli air bag, che
interviene in occasione di urto (in qualsiasi
direzione) avente entità rilevante, inter-
rompendo l’alimentazione di combustibi-
le causando di conseguenza lo spegni-
mento del motore.
Il display multifunzione riconfigurabile, me-
diante messaggio dedicato, informa il gui-
datore dell’avvenuto intervento.
Dopo l’urto, se si avverte
odore di combustibile o si
notano delle perdite dall’impianto di
alimentazione, non ripristinare il si-
stema, per evitare rischi d’incendio.
ATTENZIONE
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 66

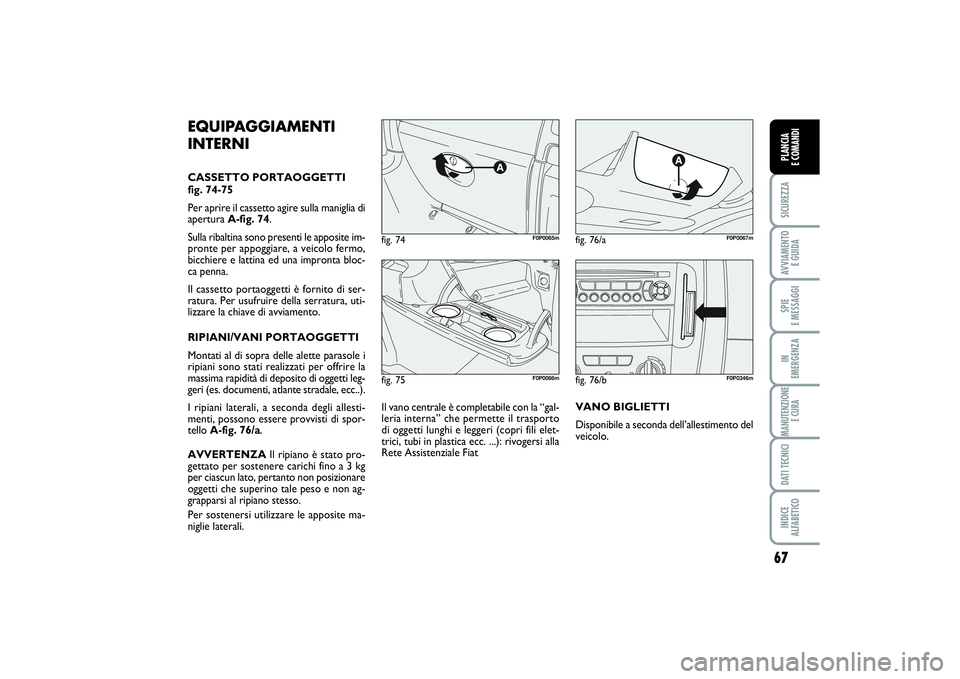

67
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
fig. 75
F0P0066m
fig. 74
F0P0065m
fig. 76/a
F0P0067m
EQUIPAGGIAMENTI
INTERNICASSETTO PORTAOGGETTI
fig. 74-75
Per aprire il cassetto agire sulla maniglia di
apertura A-fig. 74.
Sulla ribaltina sono presenti le apposite im-
pronte per appoggiare, a veicolo fermo,
bicchiere e lattina ed una impronta bloc-
ca penna.
Il cassetto portaoggetti è fornito di ser-
ratura. Per usufruire della serratura, uti-
lizzare la chiave di avviamento.
RIPIANI/VANI PORTAOGGETTI
Montati al di sopra delle alette parasole i
ripiani sono stati realizzati per offrire la
massima rapidità di deposito di oggetti leg-
geri (es. documenti, atlante stradale, ecc..).
I ripiani laterali, a seconda degli allesti-
menti, possono essere provvisti di spor-
tello A-fig. 76/a.
AVVERTENZA Il ripiano è stato pro-
gettato per sostenere carichi fino a 3 kg
per ciascun lato, pertanto non posizionare
oggetti che superino tale peso e non ag-
grapparsi al ripiano stesso.
Per sostenersi utilizzare le apposite ma-
niglie laterali.
fig. 76/b
F0P0346m
VANO BIGLIETTI
Disponibile a seconda dell’allestimento del
veicolo. Il vano centrale è completabile con la “gal-
leria interna” che permette il trasporto
di oggetti lunghi e leggeri (copri fili elet-
trici, tubi in plastica ecc. ...): rivogersi alla
Rete Assistenziale Fiat
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 67

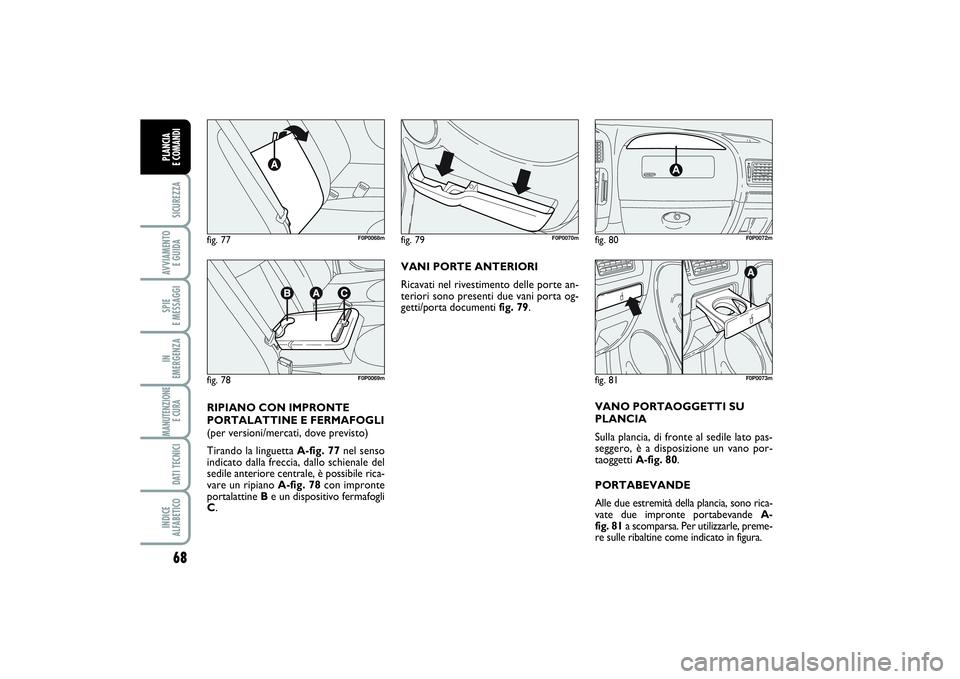

68SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
VANI PORTE ANTERIORI
Ricavati nel rivestimento delle porte an-
teriori sono presenti due vani porta og-
getti/porta documenti fig. 79.
VANO PORTAOGGETTI SU
PLANCIA
Sulla plancia, di fronte al sedile lato pas-
seggero, è a disposizione un vano por-
taoggetti A-fig. 80.
PORTABEVANDE
Alle due estremità della plancia, sono rica-
vate due impronte portabevande A-
fig. 81a scomparsa. Per utilizzarle, preme-
re sulle ribaltine come indicato in figura.
fig. 77
F0P0068m
fig. 78
F0P0069m
fig. 80
F0P0072m
fig. 79
F0P0070m
RIPIANO CON IMPRONTE
PORTALATTINE E FERMAFOGLI
(per versioni/mercati, dove previsto)
Tirando la linguetta A-fig. 77nel senso
indicato dalla freccia, dallo schienale del
sedile anteriore centrale, è possibile rica-
vare un ripiano A-fig. 78con impronte
portalattine Be un dispositivo fermafogli
C.
fig. 81
F0P0073m
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 68
