E CURADATI TECNICI

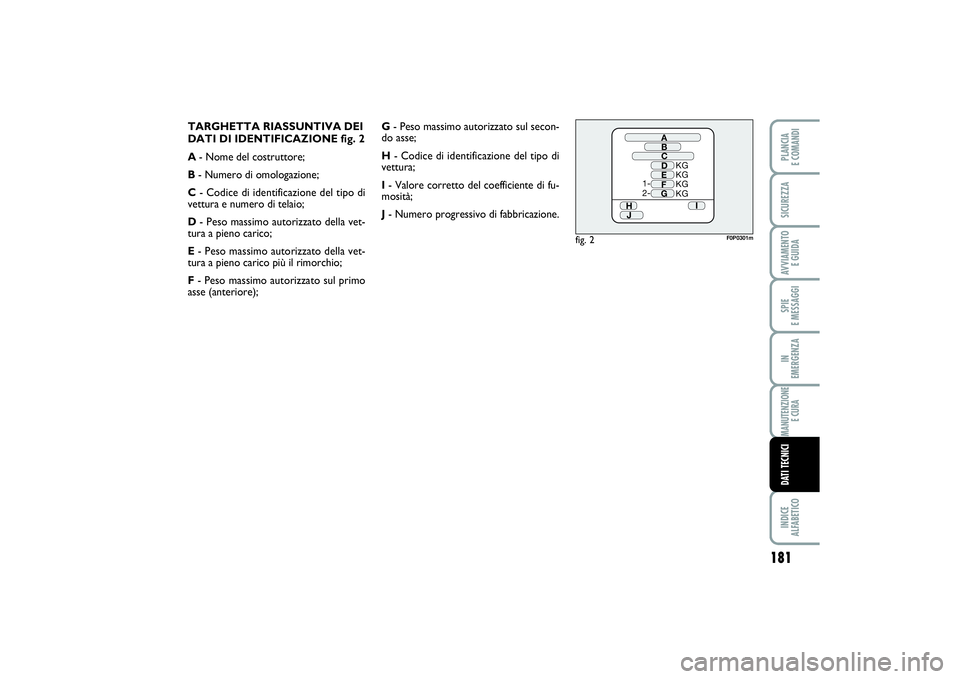

TARGHETTA RIASSUNTIVA DEI
DATI DI IDENTIFICAZIONE fig. 2
A- Nome del costruttore;
B- Numero di omologazione;
C- Codice di identificazione del tipo di
vettura e numero di telaio;
D- Peso massimo autorizzato della vet-
tura a pieno carico;
E- Peso massimo autorizzato della vet-
tura a pieno carico più il rimorchio;
F- Peso massimo autorizzato sul primo
asse (anteriore);G- Peso massimo autorizzato sul secon-
do asse;
H- Codice di identificazione del tipo di
vettura;
I- Valore corretto del coefficiente di fu-
mosità;
J- Numero progressivo di fabbricazione.
fig. 2
A
B
C
D
E
F
G
H
JI 1-
2-KG
KG
KG
KG
F0P0301m
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 181

TARGHETTA
IDENTIFICAZIONE VERNICE
CARROZZERIA E PNEUMATICI
fig. 4
L’etichetta apposta sul montante, lato con-
ducente, indica:
– le dimensioni dei cerchi e dei pneuma-
tici;
– le marche di pneumatici omologate dal
costruttore;
– le pressioni di gonfiaggio (il controllo
della pressione di gonfiaggio deve esse-
re effettuato a freddo e almeno una vol-
ta al mese):
– codice del colore vernice.
182SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
fig. 4
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (0,05 bar)
ABCDEFGHI
F0P0304m
MARCATURA
DELL’AUTOTELAIO fig. 3
Per accedere al numero di telaio aprire
lo sportello utilizzando l’estremità piatta
del gancio traino.fig. 3
F0P0302m
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 182

183
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

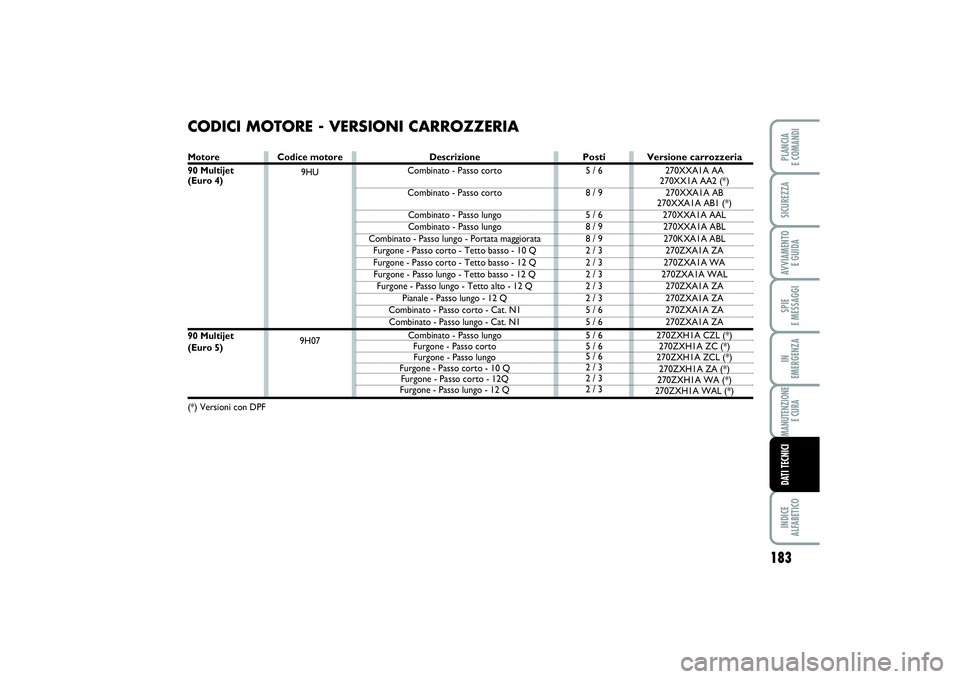

CODICI MOTORE - VERSIONI CARROZZERIAMotore
90 Multijet(Euro 4)90 Multijet(Euro 5)(*) Versioni con DPFCodice motore
9HU
9H07
Posti5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
5 / 6
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
Versione carrozzeria
270XXA1A AA
270XX1A AA2 (*)
270XXA1A AB
270XXA1A AB1 (*)
270XXA1A AAL
270XXA1A ABL
270KXA1A ABL
270ZXA1A ZA
270ZXA1A WA
270ZXA1A WAL
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXH1A CZL (*)
270ZXH1A ZC (*)
270ZXH1A ZCL (*)
270ZXH1A ZA (*)
270ZXH1A WA (*)
270ZXH1A WAL (*) Descrizione
Combinato - Passo corto
Combinato - Passo corto
Combinato - Passo lungo
Combinato - Passo lungo
Combinato - Passo lungo - Portata maggiorata
Furgone - Passo corto - Tetto basso - 10 Q
Furgone - Passo corto - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto alto - 12 Q
Pianale - Passo lungo - 12 Q
Combinato - Passo corto - Cat. N1
Combinato - Passo lungo - Cat. N1
Combinato - Passo lungo
Furgone - Passo corto
Furgone - Passo lungo
Furgone - Passo corto - 10 Q
Furgone - Passo corto - 12Q
Furgone - Passo lungo - 12 Q
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 183

184SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI

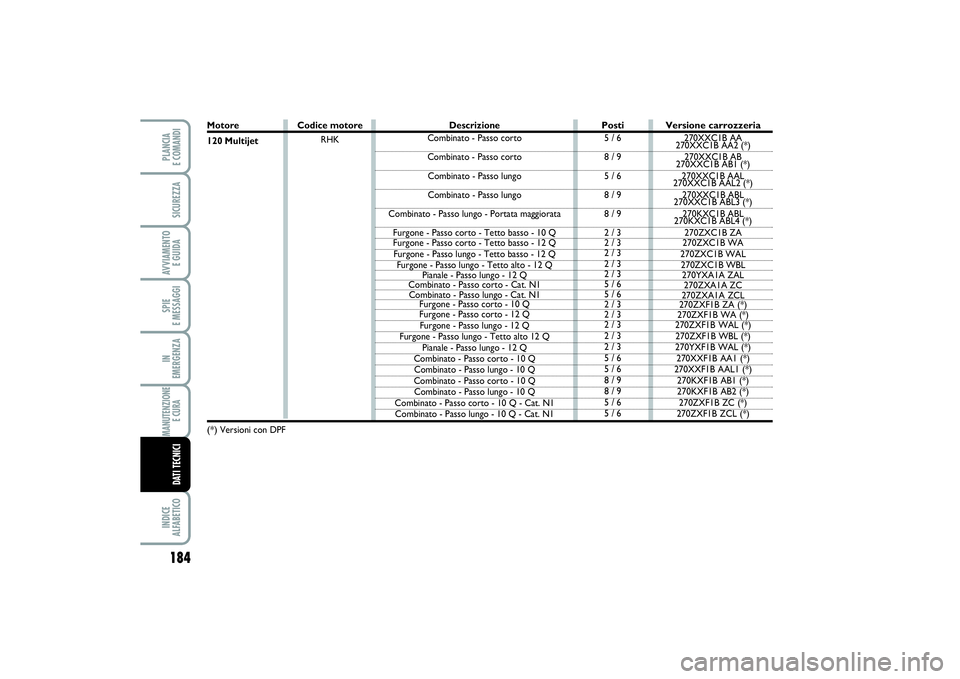

Motore
120 Multijet(*)
Versioni con DPF
Posti5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
8 / 9
8 / 9
5 / 6
5 / 6 Codice motore
RHKDescrizione
Combinato - Passo corto
Combinato - Passo corto
Combinato - Passo lungo
Combinato - Passo lungo
Combinato - Passo lungo - Portata maggiorata
Furgone - Passo corto - Tetto basso - 10 Q
Furgone - Passo corto - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto alto - 12 Q
Pianale - Passo lungo - 12 Q
Combinato - Passo corto - Cat. N1
Combinato - Passo lungo - Cat. N1
Furgone - Passo corto - 10 Q
Furgone - Passo corto - 12 Q
Furgone - Passo lungo - 12 Q
Furgone - Passo lungo - Tetto alto 12 Q
Pianale - Passo lungo - 12 Q
Combinato - Passo corto - 10 Q
Combinato - Passo lungo - 10 Q
Combinato - Passo corto - 10 Q
Combinato - Passo lungo - 10 Q
Combinato - Passo corto - 10 Q - Cat. N1
Combinato - Passo lungo - 10 Q - Cat. N1
Versione carrozzeria
270XXC1B AA
270XXC1B AA2 (*)
270XXC1B AB
270XXC1B AB1 (*)
270XXC1B AAL
270XXC1B AAL2 (*)
270XXC1B ABL
270XXC1B ABL3 (*)
270KXC1B ABL
270KXC1B ABL4 (*)
270ZXC1B ZA
270ZXC1B WA
270ZXC1B WAL
270ZXC1B WBL
270YXA1A ZAL
270ZXA1A ZC
270ZXA1A ZCL
270ZXF1B ZA (*)
270ZXF1B WA (*)
270ZXF1B WAL (*)
270ZXF1B WBL (*)
270YXF1B WAL (*)
270XXF1B AA1 (*)
270XXF1B AAL1 (*)
270KXF1B AB1 (*)
270KXF1B AB2 (*)
270ZXF1B ZC (*)
270ZXF1B ZCL (*)
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 184

185
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

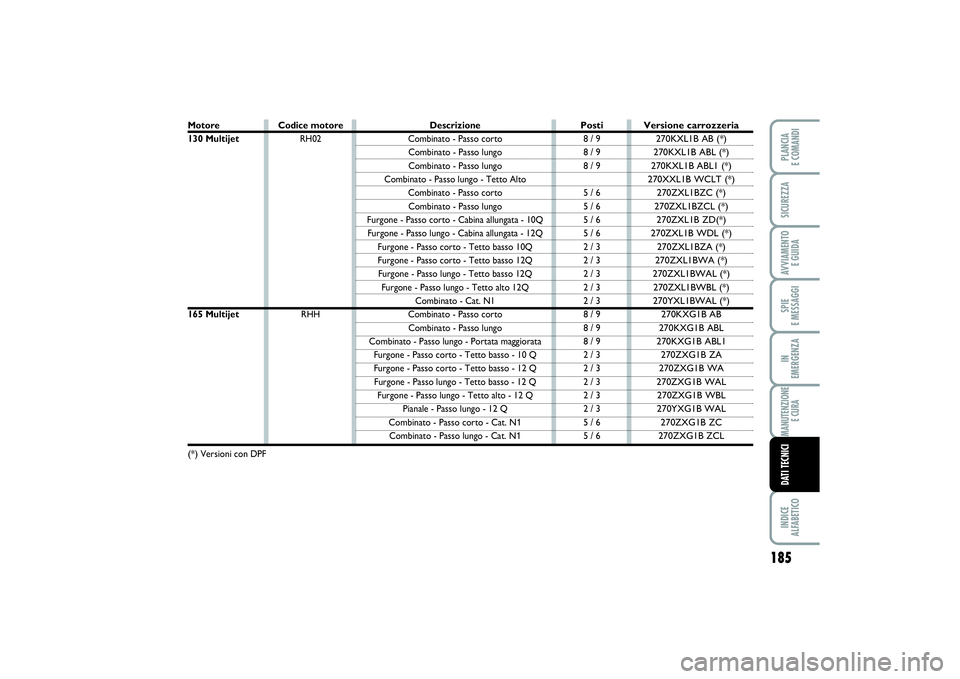

Motore130 Multijet165 Multijet (*)
Versioni con DPF
Posti8 / 9
8 / 9
8 / 9
5 / 6
5 / 6
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
8 / 9
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6 Codice motore
RH02
RHHDescrizione
Combinato - Passo corto
Combinato - Passo lungo
Combinato - Passo lungo
Combinato - Passo lungo - Tetto Alto
Combinato - Passo corto
Combinato - Passo lungo
Furgone - Passo corto - Cabina allungata - 10Q
Furgone - Passo lungo - Cabina allungata - 12Q
Furgone - Passo corto - Tetto basso 10Q
Furgone - Passo corto - Tetto basso 12Q
Furgone - Passo lungo - Tetto basso 12Q
Furgone - Passo lungo - Tetto alto 12Q
Combinato - Cat. N1
Combinato - Passo corto
Combinato - Passo lungo
Combinato - Passo lungo - Portata maggiorata
Furgone - Passo corto - Tetto basso - 10 Q
Furgone - Passo corto - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto basso - 12 Q
Furgone - Passo lungo - Tetto alto - 12 Q
Pianale - Passo lungo - 12 Q
Combinato - Passo corto - Cat. N1
Combinato - Passo lungo - Cat. N1
Versione carrozzeria
270KXL1B AB (*)
270KXL1B ABL (*)
270KXL1B ABL1 (*)
270XXL1B WCLT (*)
270ZXL1BZC (*)
270ZXL1BZCL (*)
270ZXL1B ZD(*)
270ZXL1B WDL (*)
270ZXL1BZA (*)
270ZXL1BWA (*)
270ZXL1BWAL (*)
270ZXL1BWBL (*)
270YXL1BWAL (*)
270KXG1B AB
270KXG1B ABL
270KXG1B ABL1
270ZXG1B ZA
270ZXG1B WA
270ZXG1B WAL
270ZXG1B WBL
270YXG1B WAL
270ZXG1B ZC
270ZXG1B ZCL
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 185

MOTOREGENERALITÀCodice tipoCicloNumero e posizione cilindriDiametro e corsa stantuffi mmCilindrata totale cm
3
Rapporto di compressione
Potenza massima (CEE) kW
CVregime corrispondente giri/min
Coppia massima (CEE) Nm
kgmregime corrispondente giri/min
Combustibile
186SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
165 Multijet
RHH
Diesel
4 in linea
85 x 88
1997
16±0,4:1
120
163
3750
340
2000Gasolio per
autotrazione
(Specifica
EN590)
90 Multijet
(Euro 4)
9HU
Diesel
4 in linea
75 x 88,3
1560
18,0:1
66
90
4000
180
1750
Gasolio per
autotrazione
(Specifica
EN590)
120 Multijet
RHK
Diesel
4 in linea
85 x 88
1997
17,5:1
88
120
4000
300
2000
Gasolio per
autotrazione
(Specifica
EN590)
130 Multijet
RH02
Diesel
4 in linea
85 x 88
1997
17,5:1
94
128
4000
320
2000Gasolio per
autotrazione
(Specifica
EN590)
90 Multijet
(Euro 5)
9H07
Diesel
4 in linea
75 x 88,3
1560
18,0:1
66
90
4000
180
1500Gasolio per
autotrazione
(Specifica
EN590)
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 186

187
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI
ALIMENTAZIONE
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Alimentazione Iniezione diretta Multijet “Common Rail”
(*) Euro 4 - Euro 5
Modifiche o riparazioni dell’impianto di alimentazione eseguite in modo non corretto e senza tenere conto
delle caratteristiche tecniche dell’impianto, possono causare anomalie di funzionamento con rischi di incendio.
ATTENZIONE
A cinque marce avanti più retromarcia
con sincronizzatori per l’innesto
delle marce avanti
Autoregistrante con pedale
senza corsa a vuoto
Anteriore
A sei marce avanti più retromarcia
con sincronizzatori per l’innesto
delle marce avanti
Autoregistrante con pedale
senza corsa a vuoto
Anteriore
TRASMISSIONE
90 Multijet (*) 120 Multijet - 130 Multijet
165 Multijet
Cambio di velocità
FrizioneTrazione
(*) Euro 4 - Euro 5
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 187

STERZO
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Tipo
Diametro di sterzata (tra marciapiedi) m
(*) Euro 4 - Euro 5 () Versione passo corto () Versione passo lungo a pignone e cremagliera elettroidraulica (idraulica sulla versione 90 Multijet)
12,18 () / 12,59 ()
188SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI
SOSPENSIONI
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
AnterioriPosteriori
(*) Euro 4 - Euro 5FRENI
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Freni di servizio:
– anteriori– posteriori
Freno di stazionamento
(*) Euro 4 - Euro 5
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
a ruote indipendenti tipo Mc Pherson
a ponte torcente con molla ad elica/sospensioni pneumatiche (per versioni/mercati, dove previsto)comandato da leva a mano, agente sui freni posteriori a disco oppure a tamburo (per versioni/mercati, dove previsto)a disco (autoventilanti per le versioni/mercati, dove previsto)
