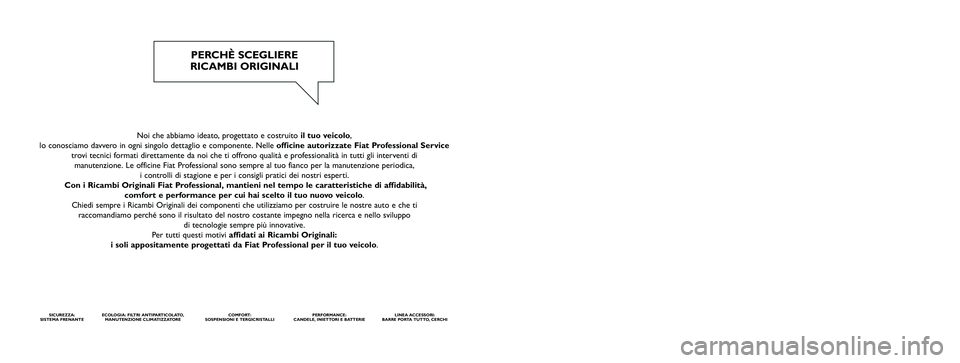

Noi che abbiamo ideato, progettato e costruito il tuo veicolo,
lo conosciamo davvero in ogni singolo dettaglio e componente. Nelle officine autorizzate Fiat Professional Service
trovi tecnici formati direttamente da noi che ti offrono qualità e professionalità in tutti gli interventi di
manutenzione. Le officine Fiat Professional sono sempre al tuo fianco per la manutenzione periodica,
i controlli di stagione e per i consigli pratici dei nostri esperti.
Con i Ricambi Originali Fiat Professional, mantieni nel tempo le caratteristiche di affidabilità,
comfort e performance per cui hai scelto il tuo nuovo veicolo.
Chiedi sempre i Ricambi Originali dei componenti che utilizziamo per costruire le nostre auto e che ti
raccomandiamo perché sono il risultato del nostro costante impegno nella ricerca e nello sviluppo
di tecnologie sempre più innovative.
Per tutti questi motivi affidati ai Ricambi Originali:
i soli appositamente progettati da Fiat Professional per il tuo veicolo.
SICUREZZA:
SISTEMA FRENANTEECOLOGIA: FILTRI ANTIPARTICOLATO,
MANUTENZIONE CLIMATIZZATORECOMFORT:
SOSPENSIONI E TERGICRISTALLIPERFORMANCE:
CANDELE, INIETTORI E BATTERIELINEA ACCESSORI:
BARRE PORTA TUTTO, CERCHI
PERCHÈ SCEGLIERE
RICAMBI ORIGINALI
SCUDO UM ITA:SCUDO UM ITA 30-05-2011 10:53 Pagina 2

SCEGLIERE RICAMBI ORIGINALI
È LA SCELTA PIÙ NATURALE
PERFORMANCERICAMBI ORIGINALI
COMFORTRICAMBI ORIGINALI
SICUREZZARICAMBI ORIGINALI
AMBIENTERICAMBI ORIGINALI
VALORERICAMBI ORIGINALI
ACCESSORIRICAMBI ORIGINALI
001-019 SCUDO LUM I 18/11/13 13.52 Pagina A

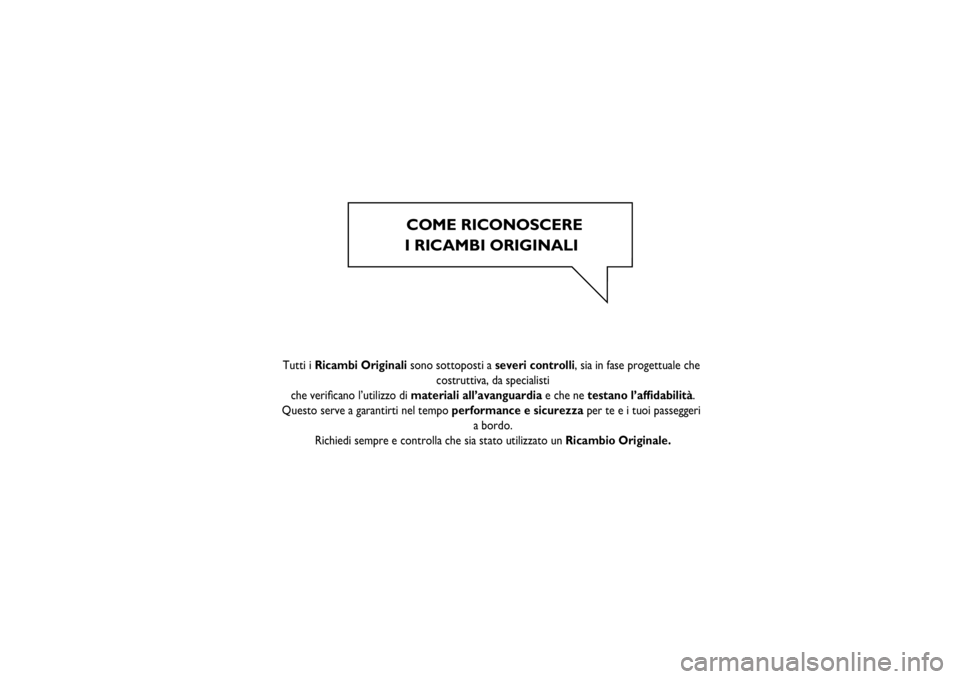

COME RICONOSCERE
I RICAMBI ORIGINALI





Tutti i Ricambi Originali sono sottoposti a severi controlli, sia in fase progettuale che
costruttiva, da specialisti
che verificano l’utilizzo di materiali all’avanguardia e che ne testano l’affidabilità.
Questo serve a garantirti nel tempo performance e sicurezza per te e i tuoi passeggeri
a bordo.
Richiedi sempre e controlla che sia stato utilizzato un Ricambio Originale.
001-019 SCUDO LUM I 18/11/13 13.52 Pagina B

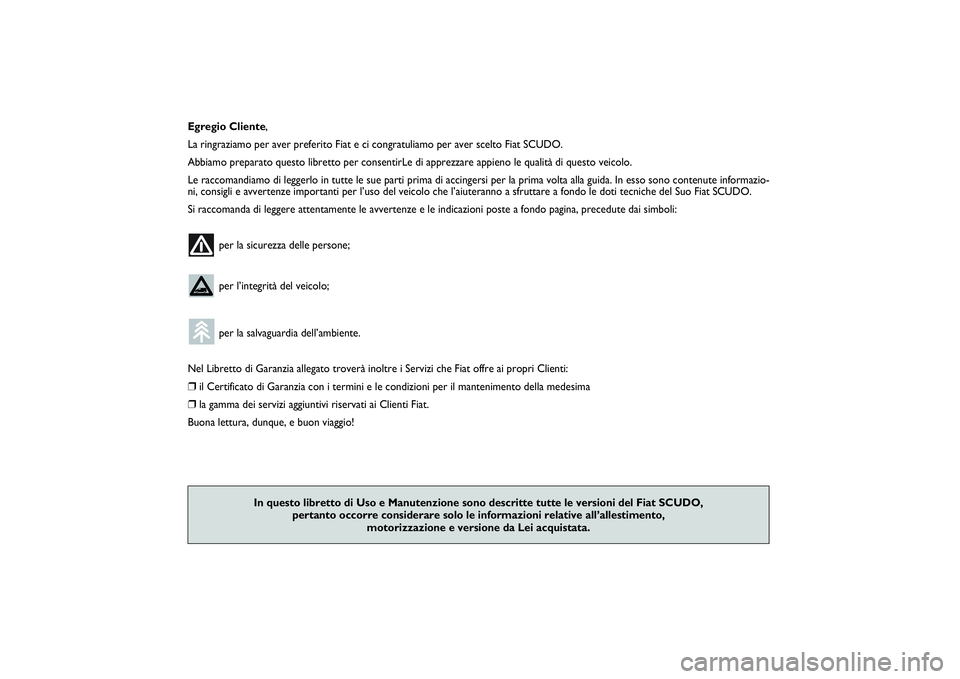

Egregio Cliente,
La ringraziamo per aver preferito Fiat e ci congratuliamo per aver scelto Fiat SCUDO.
Abbiamo preparato questo libretto per consentirLe di apprezzare appieno le qualità di questo veicolo.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida. In esso sono contenute informazio-
ni, consigli e avvertenze importanti per l’uso del veicolo che l’aiuteranno a sfruttare a fondo le doti tecniche del Suo Fiat SCUDO.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni poste a fondo pagina, precedute dai simboli:
per la sicurezza delle persone;
per l’integrità del veicolo;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che Fiat offre ai propri Clienti:❒
il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
❒
la gamma dei servizi aggiuntivi riservati ai Clienti Fiat.
Buona lettura, dunque, e buon viaggio!
In questo libretto di Uso e Manutenzione sono descritte tutte le versioni del Fiat SCUDO,
pertanto occorre considerare solo le informazioni relative all’allestimento,
motorizzazione e versione da Lei acquistata.
001-019 SCUDO LUM I 18/11/13 13.52 Pagina 1

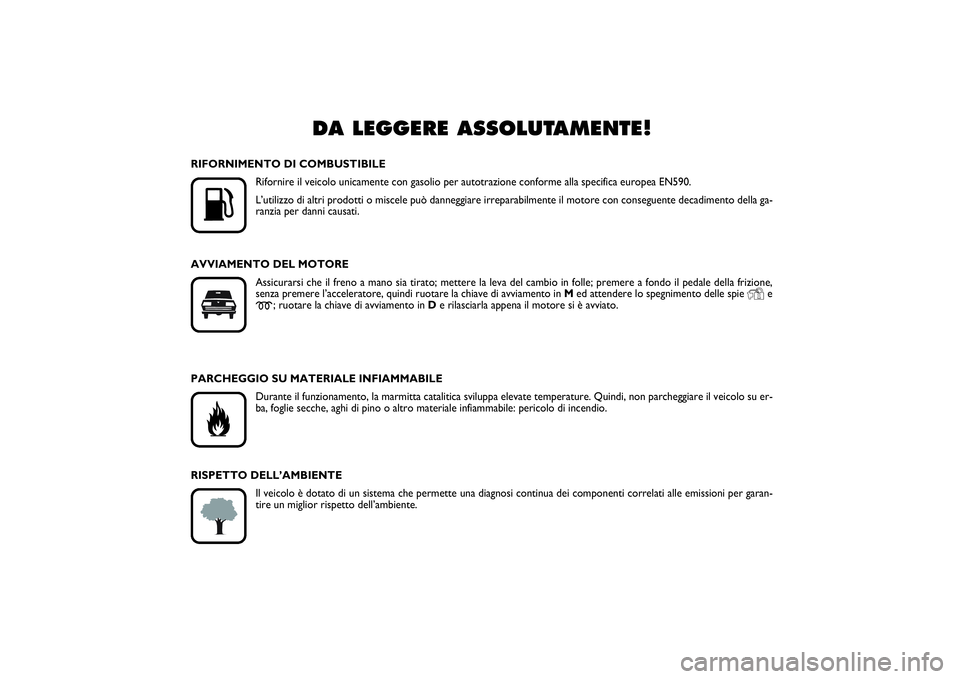

DA LEGGERE ASSOLUTAMENTE!
K
RIFORNIMENTO DI COMBUSTIBILE
Rifornire il veicolo unicamente con gasolio per autotrazione conforme alla specifica europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente decadimento della ga-
ranzia per danni causati.
AVVIAMENTO DEL MOTORE
Assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; premere a fondo il pedale della frizione,
senza premere l’acceleratore, quindi ruotare la chiave di avviamento in Med attendere lo spegnimento delle spie
Y
e
m
; ruotare la chiave di avviamento in De rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare il veicolo su er-
ba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
Il veicolo è dotato di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per garan-
tire un miglior rispetto dell’ambiente.
001-019 SCUDO LUM I 18/11/13 13.52 Pagina 2

APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto del veicolo desidera installare accessori che necessitino di alimentazione elettrica (con rischio di sca-
ricare gradualmente la batteria), rivolgersi presso la Rete Assistenziale Fiat che ne valuterà l’assorbimento elettrico
complessivo e verificherà se l’impianto del veicolo è in grado di sostenere il carico richiesto.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni del veicolo e le caratteristiche di
sicurezza, rispetto per l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE …
… troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il mantenimen-
to nel tempo del Suo veicolo. Presti particolare attenzione ai simboli
"
(sicurezza delle persone)
#
(salvaguardia del-
l’ambiente)
!
(integrità del veicolo).
