2014 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

173
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

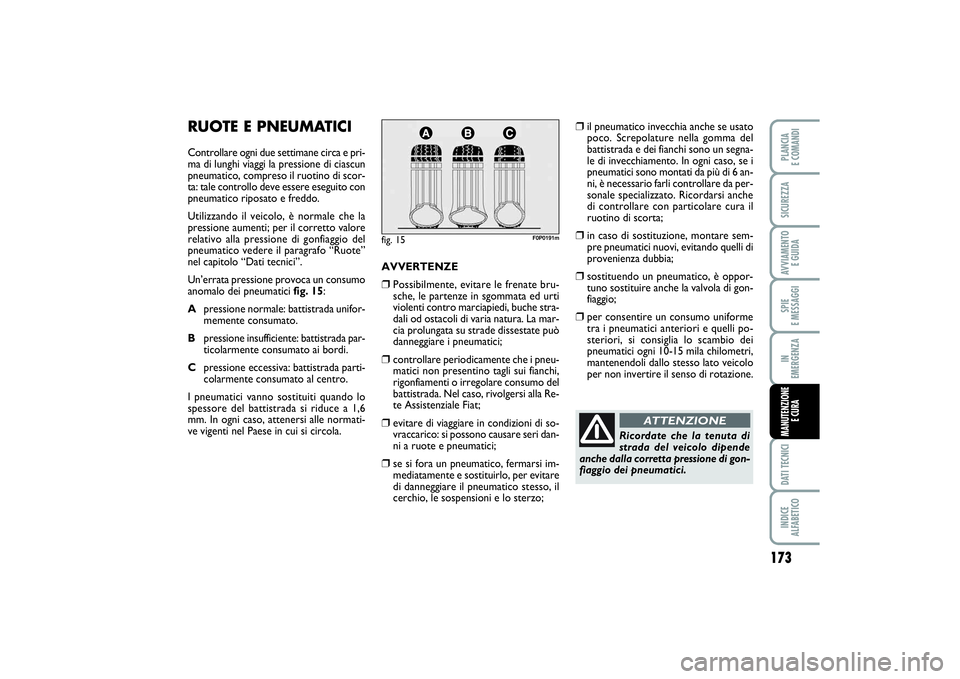

RUOTE E PNEUMATICIControllare ogni due settimane circa e pri-
ma di lunghi viaggi la pressione di ciascun
pneumatico, compreso il ruotino di scor-
ta: tale controllo deve essere eseguito con
pneumatico riposato e freddo.
Utilizzando il veicolo, è normale che la
pressione aumenti; per il corretto valore
relativo alla pressione di gonfiaggio del
pneumatico vedere il paragrafo “Ruote”
nel capitolo “Dati tecnici”.
Un’errata pressione provoca un consumo
anomalo dei pneumaticifig. 15:
Apressione normale: battistrada unifor-
memente consumato.
Bpressione insufficiente: battistrada par-
ticolarmente consumato ai bordi.
Cpressione eccessiva: battistrada parti-
colarmente consumato al centro.
I pneumatici vanno sostituiti quando lo
spessore del battistrada si riduce a 1,6
mm. In ogni caso, attenersi alle normati-
ve vigenti nel Paese in cui si circola.
fig. 15
F0P0191m
AVVERTENZE❒
Possibilmente, evitare le frenate bru-
sche, le partenze in sgommata ed urti
violenti contro marciapiedi, buche stra-
dali od ostacoli di varia natura. La mar-
cia prolungata su strade dissestate può
danneggiare i pneumatici;
❒
controllare periodicamente che i pneu-
matici non presentino tagli sui fianchi,
rigonfiamenti o irregolare consumo del
battistrada. Nel caso, rivolgersi alla Re-
te Assistenziale Fiat;
❒
evitare di viaggiare in condizioni di so-
vraccarico: si possono causare seri dan-
ni a ruote e pneumatici;
❒
se si fora un pneumatico, fermarsi im-
mediatamente e sostituirlo, per evitare
di danneggiare il pneumatico stesso, il
cerchio, le sospensioni e lo sterzo;
❒
il pneumatico invecchia anche se usato
poco. Screpolature nella gomma del
battistrada e dei fianchi sono un segna-
le di invecchiamento. In ogni caso, se i
pneumatici sono montati da più di 6 an-
ni, è necessario farli controllare da per-
sonale specializzato. Ricordarsi anche
di controllare con particolare cura il
ruotino di scorta;
❒
in caso di sostituzione, montare sem-
pre pneumatici nuovi, evitando quelli di
provenienza dubbia;
❒
sostituendo un pneumatico, è oppor-
tuno sostituire anche la valvola di gon-
fiaggio;
❒
per consentire un consumo uniforme
tra i pneumatici anteriori e quelli po-
steriori, si consiglia lo scambio dei
pneumatici ogni 10-15 mila chilometri,
mantenendoli dallo stesso lato veicolo
per non invertire il senso di rotazione.
Ricordate che la tenuta di
strada del veicolo dipende
anche dalla corretta pressione di gon-
fiaggio dei pneumatici.
ATTENZIONE
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 173

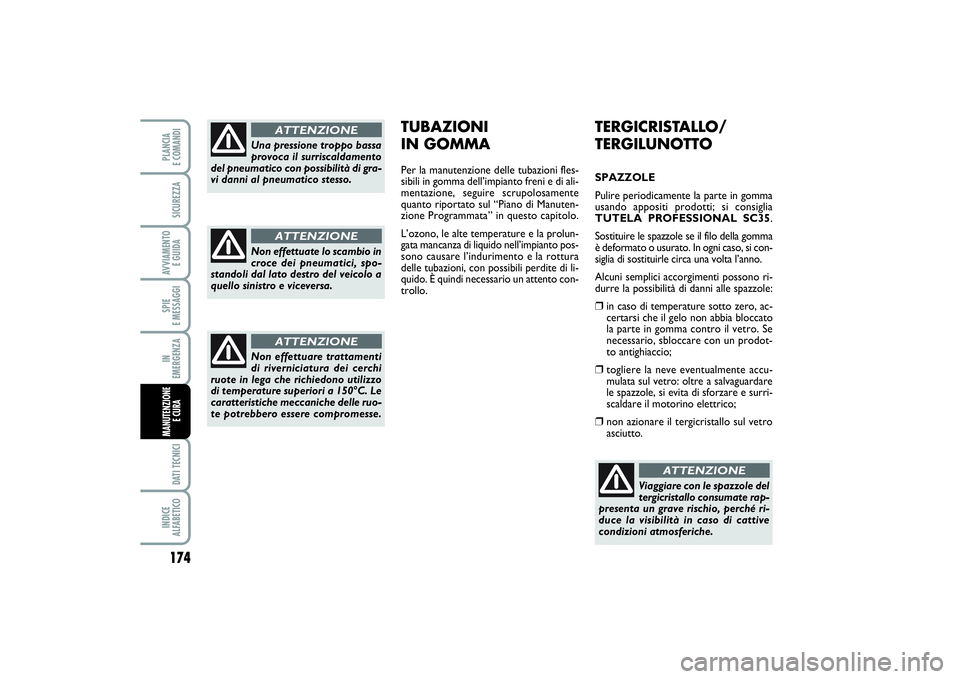

174SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
TERGICRISTALLO/
TERGILUNOTTOSPAZZOLE
Pulire periodicamente la parte in gomma
usando appositi prodotti; si consiglia
TUTELA PROFESSIONAL SC35.
Sostituire le spazzole se il filo della gomma
è deformato o usurato. In ogni caso, si con-
siglia di sostituirle circa una volta l’anno.
Alcuni semplici accorgimenti possono ri-
durre la possibilità di danni alle spazzole:❒
in caso di temperature sotto zero, ac-
certarsi che il gelo non abbia bloccato
la parte in gomma contro il vetro. Se
necessario, sbloccare con un prodot-
to antighiaccio;
❒
togliere la neve eventualmente accu-
mulata sul vetro: oltre a salvaguardare
le spazzole, si evita di sforzare e surri-
scaldare il motorino elettrico;
❒
non azionare il tergicristallo sul vetro
asciutto.
Viaggiare con le spazzole del
tergicristallo consumate rap-
presenta un grave rischio, perché ri-
duce la visibilità in caso di cattive
condizioni atmosferiche.
ATTENZIONE
TUBAZIONI
IN GOMMAPer la manutenzione delle tubazioni fles-
sibili in gomma dell’impianto freni e di ali-
mentazione, seguire scrupolosamente
quanto riportato sul “Piano di Manuten-
zione Programmata” in questo capitolo.
L’ozono, le alte temperature e la prolun-
gata mancanza di liquido nell’impianto pos-
sono causare l’indurimento e la rottura
delle tubazioni, con possibili perdite di li-
quido. È quindi necessario un attento con-
trollo.
Una pressione troppo bassa
provoca il surriscaldamento
del pneumatico con possibilità di gra-
vi danni al pneumatico stesso.
ATTENZIONE
Non effettuate lo scambio in
croce dei pneumatici, spo-
standoli dal lato destro del veicolo a
quello sinistro e viceversa.
ATTENZIONE
Non effettuare trattamenti
di riverniciatura dei cerchi
ruote in lega che richiedono utilizzo
di temperature superiori a 150°C. Le
caratteristiche meccaniche delle ruo-
te potrebbero essere compromesse.
ATTENZIONE
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 174

Per evitare eventuali danni al
parabrezza della vettura,
mantenere sollevato il braccio
del tergicristallo durante tut-
ta l’operazione di sostituzione spazzo-
la. Dopo la sostituzione accompagna-
re il braccio del tergicristallo fino al cor-
retto posizionamento sul parabrezza.
175
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
Sostituzione spazzole tergicristalli
fig. 16
Per sostituire le spazzole dei tergicristalli,
procedere come segue:
– con chiave di avviamento in posizione
So estratta, azionare entro 60 secondi
la leva destra verso il basso ad impulso, i
tergicristalli si portano in posizione verti-
cale ed in tale posizione si arrestano;
– rimuovere il corpo spruzzatore A
montato a pressione sulla spazzola stessa;
– sollevare il braccio Bdel tergicristallo
e, mantenendolo sollevato, posizionare la
spazzola in modo che formi un angolo di
90° con il braccio stesso;
– premere la linguetta Cdel dispositivo
di aggancio e contemporaneamente spin-
gere la spazzola verso il basso fino a disim-
pegnare il braccio Bdalla spazzola stessa;
fig. 16
F0P0349m
– montare la nuova spazzola, inserendola
sul braccio e spingendo verso l’alto fino a
percepire lo scatto di aggancio della lin-
guetta C;
– assicurarsi che la spazzola risulti bloccata.
fig. 17
F0P0350m
Sostituzione spazzola tergilunotto
fig. 17
Per sostituire la spazzola del tergilunot-
to, procedere come segue:
– sollevare il braccio Adel tergilunotto
e posizionare la spazzola in modo che for-
mi un angolo di 90° con il braccio stesso;
– rimuovere la spazzola Bmontata a
pressione agendo nel senso della freccia;
– montare la nuova spazzola, agendo nel
senso contrario, quindi assicurarsi che la
stessa risulti bloccata.
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 175

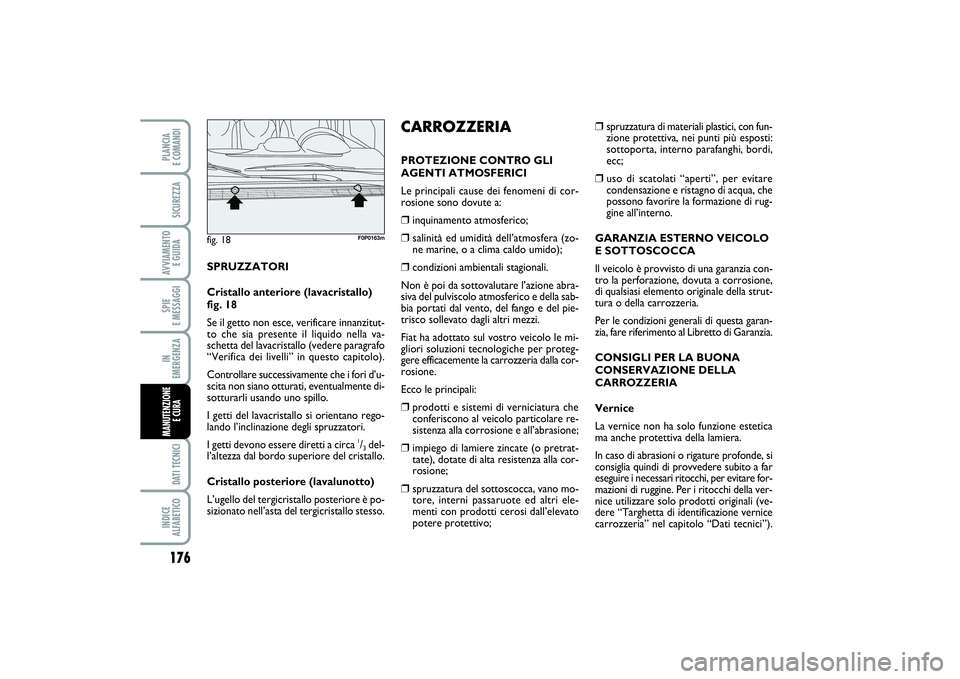

176SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA
❒
spruzzatura di materiali plastici, con fun-
zione protettiva, nei punti più esposti:
sottoporta, interno parafanghi, bordi,
ecc;
❒
uso di scatolati “aperti”, per evitare
condensazione e ristagno di acqua, che
possono favorire la formazione di rug-
gine all’interno.
GARANZIA ESTERNO VEICOLO
E SOTTOSCOCCA
Il veicolo è provvisto di una garanzia con-
tro la perforazione, dovuta a corrosione,
di qualsiasi elemento originale della strut-
tura o della carrozzeria.
Per le condizioni generali di questa garan-
zia, fare riferimento al Libretto di Garanzia.
CONSIGLI PER LA BUONA
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
La vernice non ha solo funzione estetica
ma anche protettiva della lamiera.
In caso di abrasioni o rigature profonde, si
consiglia quindi di provvedere subito a far
eseguire i necessari ritocchi, per evitare for-
mazioni di ruggine. Per i ritocchi della ver-
nice utilizzare solo prodotti originali (ve-
dere “Targhetta di identificazione vernice
carrozzeria” nel capitolo “Dati tecnici”).
CARROZZERIAPROTEZIONE CONTRO GLI
AGENTI ATMOSFERICI
Le principali cause dei fenomeni di cor-
rosione sono dovute a:❒
inquinamento atmosferico;
❒
salinità ed umidità dell’atmosfera (zo-
ne marine, o a clima caldo umido);
❒
condizioni ambientali stagionali.
Non è poi da sottovalutare l’azione abra-
siva del pulviscolo atmosferico e della sab-
bia portati dal vento, del fango e del pie-
trisco sollevato dagli altri mezzi.
Fiat ha adottato sul vostro veicolo le mi-
gliori soluzioni tecnologiche per proteg-
gere efficacemente la carrozzeria dalla cor-
rosione.
Ecco le principali:
❒
prodotti e sistemi di verniciatura che
conferiscono al veicolo particolare re-
sistenza alla corrosione e all’abrasione;
❒
impiego di lamiere zincate (o pretrat-
tate), dotate di alta resistenza alla cor-
rosione;
❒
spruzzatura del sottoscocca, vano mo-
tore, interni passaruote ed altri ele-
menti con prodotti cerosi dall’elevato
potere protettivo; SPRUZZATORI
Cristallo anteriore (lavacristallo)
fig. 18
Se il getto non esce, verificare innanzitut-
to che sia presente il liquido nella va-
schetta del lavacristallo (vedere paragrafo
“Verifica dei livelli” in questo capitolo).
Controllare successivamente che i fori d’u-
scita non siano otturati, eventualmente di-
sotturarli usando uno spillo.
I getti del lavacristallo si orientano rego-
lando l’inclinazione degli spruzzatori.
I getti devono essere diretti a circa
1/3del-
l’altezza dal bordo superiore del cristallo.
Cristallo posteriore (lavalunotto)
L’ugello del tergicristallo posteriore è po-
sizionato nell’asta del tergicristallo stesso.
fig. 18
F0P0163m
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 176

177
SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

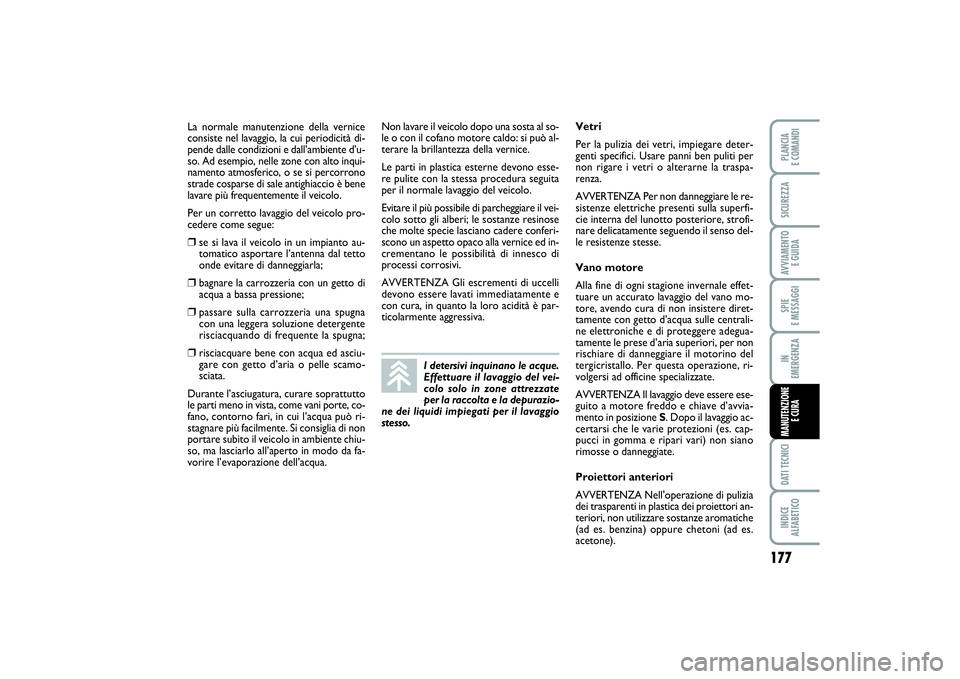

La normale manutenzione della vernice
consiste nel lavaggio, la cui periodicità di-
pende dalle condizioni e dall’ambiente d’u-
so. Ad esempio, nelle zone con alto inqui-
namento atmosferico, o se si percorrono
strade cosparse di sale antighiaccio è bene
lavare più frequentemente il veicolo.
Per un corretto lavaggio del veicolo pro-
cedere come segue:❒
se si lava il veicolo in un impianto au-
tomatico asportare l’antenna dal tetto
onde evitare di danneggiarla;
❒
bagnare la carrozzeria con un getto di
acqua a bassa pressione;
❒
passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la spugna;
❒
risciacquare bene con acqua ed asciu-
gare con getto d’aria o pelle scamo-
sciata.
Durante l’asciugatura, curare soprattutto
le parti meno in vista, come vani porte, co-
fano, contorno fari, in cui l’acqua può ri-
stagnare più facilmente. Si consiglia di non
portare subito il veicolo in ambiente chiu-
so, ma lasciarlo all’aperto in modo da fa-
vorire l’evaporazione dell’acqua.Non lavare il veicolo dopo una sosta al so-
le o con il cofano motore caldo: si può al-
terare la brillantezza della vernice.
Le parti in plastica esterne devono esse-
re pulite con la stessa procedura seguita
per il normale lavaggio del veicolo.
Evitare il più possibile di parcheggiare il vei-
colo sotto gli alberi; le sostanze resinose
che molte specie lasciano cadere conferi-
scono un aspetto opaco alla vernice ed in-
crementano le possibilità di innesco di
processi corrosivi.
AVVERTENZA Gli escrementi di uccelli
devono essere lavati immediatamente e
con cura, in quanto la loro acidità è par-
ticolarmente aggressiva.
I detersivi inquinano le acque.
Effettuare il lavaggio del vei-
colo solo in zone attrezzate
per la raccolta e la depurazio-
ne dei liquidi impiegati per il lavaggio
stesso.
Vetri
Per la pulizia dei vetri, impiegare deter-
genti specifici. Usare panni ben puliti per
non rigare i vetri o alterarne la traspa-
renza.
AVVERTENZA Per non danneggiare le re-
sistenze elettriche presenti sulla superfi-
cie interna del lunotto posteriore, strofi-
nare delicatamente seguendo il senso del-
le resistenze stesse.
Vano motore
Alla fine di ogni stagione invernale effet-
tuare un accurato lavaggio del vano mo-
tore, avendo cura di non insistere diret-
tamente con getto d’acqua sulle centrali-
ne elettroniche e di proteggere adegua-
tamente le prese d’aria superiori, per non
rischiare di danneggiare il motorino del
tergicristallo. Per questa operazione, ri-
volgersi ad officine specializzate.
AVVERTENZA Il lavaggio deve essere ese-
guito a motore freddo e chiave d’avvia-
mento in posizione S. Dopo il lavaggio ac-
certarsi che le varie protezioni (es. cap-
pucci in gomma e ripari vari) non siano
rimosse o danneggiate.
Proiettori anteriori
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori an-
teriori, non utilizzare sostanze aromatiche
(ad es. benzina) oppure chetoni (ad es.
acetone).
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 177

178SPIE
E MESSAGGIDATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA

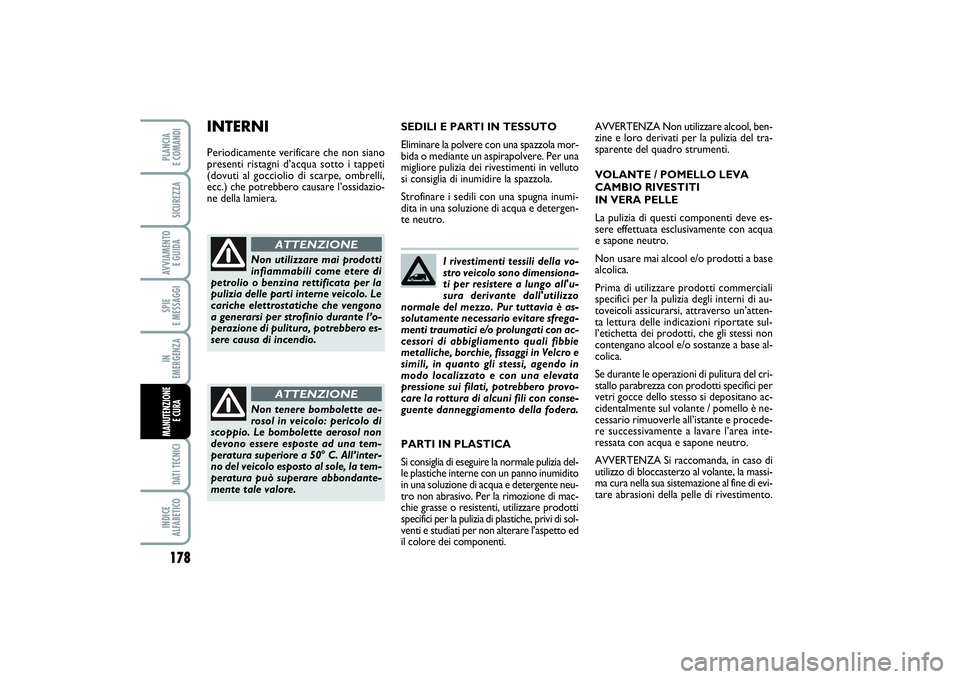

I rivestimenti tessili della vo-
stro veicolo sono dimensiona-
ti per resistere a lungo all'u-
sura derivante dall'utilizzo
normale del mezzo. Pur tuttavia è as-
solutamente necessario evitare sfrega-
menti traumatici e/o prolungati con ac-
cessori di abbigliamento quali fibbie
metalliche, borchie, fissaggi in Velcro e
simili, in quanto gli stessi, agendo in
modo localizzato e con una elevata
pressione sui filati, potrebbero provo-
care la rottura di alcuni fili con conse-
guente danneggiamento della fodera. SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola mor-
bida o mediante un aspirapolvere. Per una
migliore pulizia dei rivestimenti in velluto
si consiglia di inumidire la spazzola.
Strofinare i sedili con una spugna inumi-
dita in una soluzione di acqua e detergen-
te neutro.
Non utilizzare mai prodotti
infiammabili come etere di
petrolio o benzina rettificata per la
pulizia delle parti interne veicolo. Le
cariche elettrostatiche che vengono
a generarsi per strofinio durante l’o-
perazione di pulitura, potrebbero es-
sere causa di incendio.
ATTENZIONE
Non tenere bombolette ae-
rosol in veicolo: pericolo di
scoppio. Le bombolette aerosol non
devono essere esposte ad una tem-
peratura superiore a 50° C. All’inter-
no del veicolo esposto al sole, la tem-
peratura può superare abbondante-
mente tale valore.
ATTENZIONE
INTERNIPeriodicamente verificare che non siano
presenti ristagni d’acqua sotto i tappeti
(dovuti al gocciolio di scarpe, ombrelli,
ecc.) che potrebbero causare l’ossidazio-
ne della lamiera.AVVERTENZA Non utilizzare alcool, ben-
zine e loro derivati per la pulizia del tra-
sparente del quadro strumenti.
VOLANTE / POMELLO LEVA
CAMBIO RIVESTITI
IN VERA PELLE
La pulizia di questi componenti deve es-
sere effettuata esclusivamente con acqua
e sapone neutro.
Non usare mai alcool e/o prodotti a base
alcolica.
Prima di utilizzare prodotti commerciali
specifici per la pulizia degli interni di au-
toveicoli assicurarsi, attraverso un’atten-
ta lettura delle indicazioni riportate sul-
l’etichetta dei prodotti, che gli stessi non
contengano alcool e/o sostanze a base al-
colica.
Se durante le operazioni di pulitura del cri-
stallo parabrezza con prodotti specifici per
vetri gocce dello stesso si depositano ac-
cidentalmente sul volante / pomello è ne-
cessario rimuoverle all’istante e procede-
re successivamente a lavare l’area inte-
ressata con acqua e sapone neutro.
AVVERTENZA Si raccomanda, in caso di
utilizzo di bloccasterzo al volante, la massi-
ma cura nella sua sistemazione al fine di evi-
tare abrasioni della pelle di rivestimento. PARTI IN PLASTICA
Si consiglia di eseguire la normale pulizia del-
le plastiche interne con un panno inumidito
in una soluzione di acqua e detergente neu-
tro non abrasivo. Per la rimozione di mac-
chie grasse o resistenti, utilizzare prodotti
specifici per la pulizia di plastiche, privi di sol-
venti e studiati per non alterare l’aspetto ed
il colore dei componenti.
159-178 SCUDO LUM I 12/12/13 09.52 Pagina 178

179
SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICI

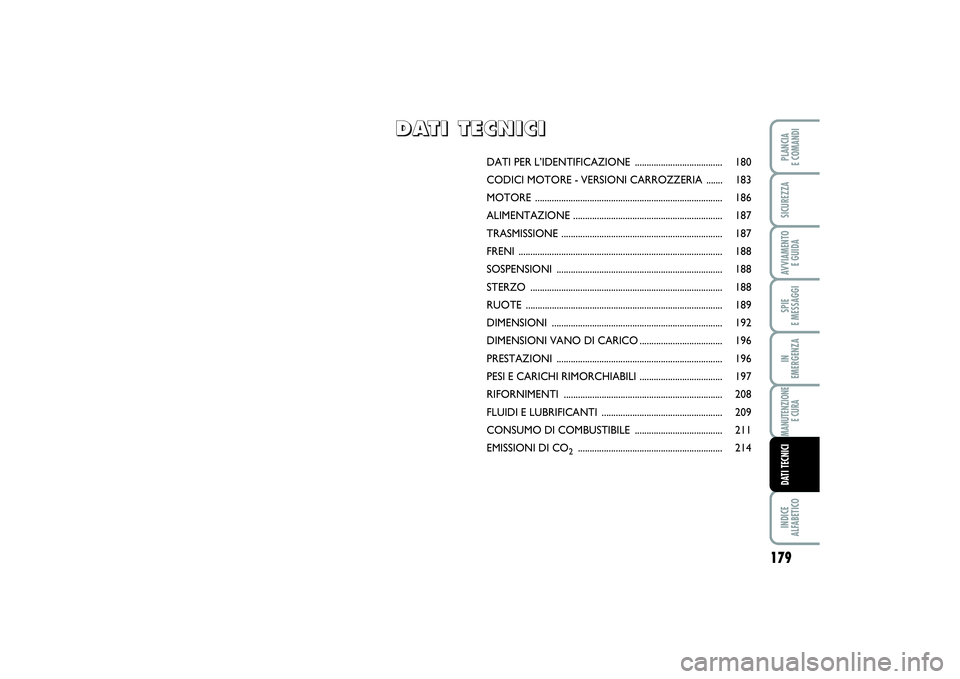

DATI PER L’IDENTIFICAZIONE ..................................... 180
CODICI MOTORE - VERSIONI CARROZZERIA ....... 183
MOTORE ............................................................................... 186
ALIMENTAZIONE ............................................................... 187
TRASMISSIONE .................................................................... 187
FRENI ...................................................................................... 188
SOSPENSIONI ...................................................................... 188
STERZO ................................................................................. 188
RUOTE ................................................................................... 189
DIMENSIONI ........................................................................ 192
DIMENSIONI VANO DI CARICO ................................... 196
PRESTAZIONI ...................................................................... 196
PESI E CARICHI RIMORCHIABILI ................................... 197
RIFORNIMENTI ................................................................... 208
FLUIDI E LUBRIFICANTI ................................................... 209
CONSUMO DI COMBUSTIBILE ..................................... 211
EMISSIONI DI CO
2............................................................. 214
D D
A A
T T
I I

T T
E E
C C
N N
I I
C C
I I
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 179

180SPIE
E MESSAGGIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDAIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICI

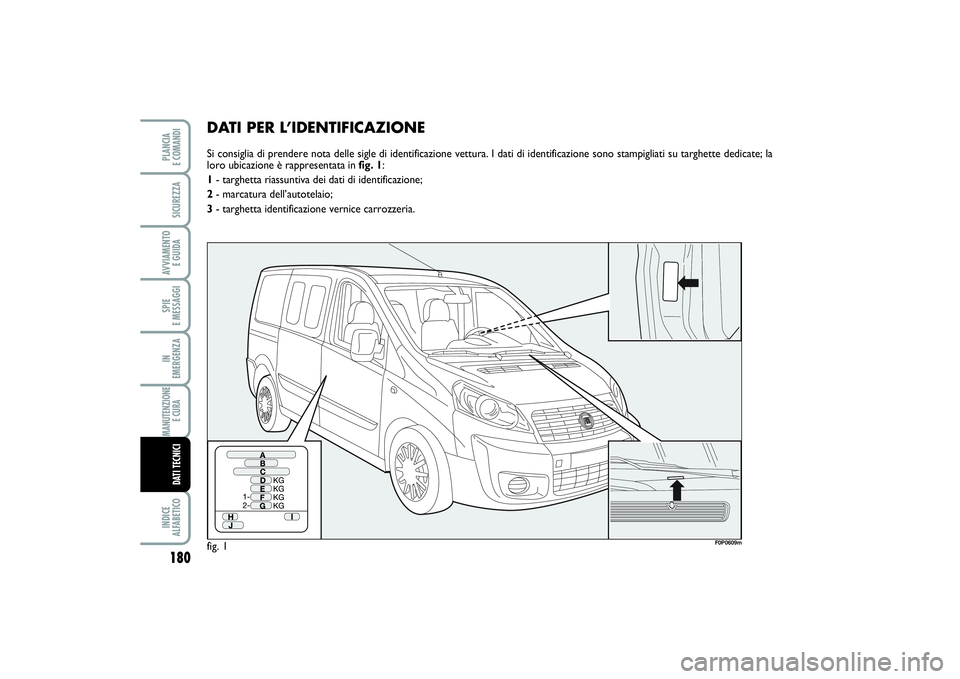

DATI PER L’IDENTIFICAZIONESi consiglia di prendere nota delle sigle di identificazione vettura. I dati di identificazione sono stampigliati su targhette dedicate; la
loro ubicazione è rappresentata in fig. 1:
1- targhetta riassuntiva dei dati di identificazione;
2- marcatura dell’autotelaio;
3- targhetta identificazione vernice carrozzeria.fig. 1
F0P0609m
179-214 SCUDO LUM I 18/11/13 13.49 Pagina 180
