2014 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

93
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDIPLANCIA
E COMANDIPLANCIA
E COMANDI

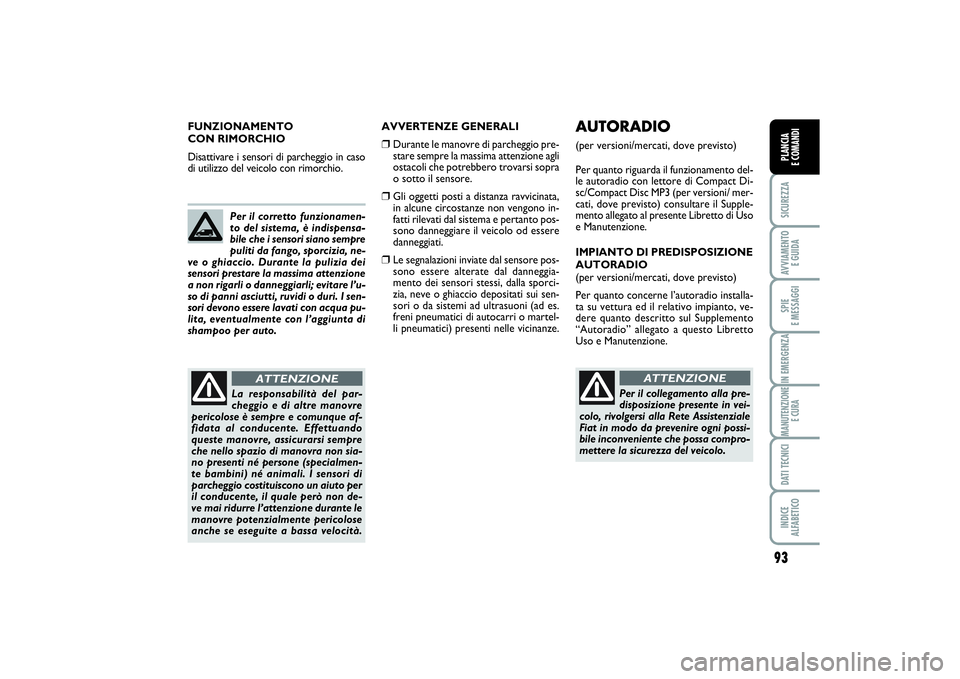

AVVERTENZE GENERALI❒
Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto il sensore.
❒
Gli oggetti posti a distanza ravvicinata,
in alcune circostanze non vengono in-
fatti rilevati dal sistema e pertanto pos-
sono danneggiare il veicolo od essere
danneggiati.
❒
Le segnalazioni inviate dal sensore pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporci-
zia, neve o ghiaccio depositati sui sen-
sori o da sistemi ad ultrasuoni (ad es.
freni pneumatici di autocarri o martel-
li pneumatici) presenti nelle vicinanze. Per il corretto funzionamen-
to del sistema, è indispensa-
bile che i sensori siano sempre
puliti da fango, sporcizia, ne-
ve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione
a non rigarli o danneggiarli; evitare l’u-
so di panni asciutti, ruvidi o duri. I sen-
sori devono essere lavati con acqua pu-
lita, eventualmente con l’aggiunta di
shampoo per auto.
La responsabilità del par-
cheggio e di altre manovre
pericolose è sempre e comunque af-
fidata al conducente. Effettuando
queste manovre, assicurarsi sempre
che nello spazio di manovra non sia-
no presenti né persone (specialmen-
te bambini) né animali. I sensori di
parcheggio costituiscono un aiuto per
il conducente, il quale però non de-
ve mai ridurre l’attenzione durante le
manovre potenzialmente pericolose
anche se eseguite a bassa velocità.
ATTENZIONE
FUNZIONAMENTO
CON RIMORCHIO
Disattivare i sensori di parcheggio in caso
di utilizzo del veicolo con rimorchio.
AUTORADIO(per versioni/mercati, dove previsto)
Per quanto riguarda il funzionamento del-
le autoradio con lettore di Compact Di-
sc/Compact Disc MP3 (per versioni/ mer-
cati, dove previsto) consultare il Supple-
mento allegato al presente Libretto di Uso
e Manutenzione.
IMPIANTO DI PREDISPOSIZIONE
AUTORADIO
(per versioni/mercati, dove previsto)
Per quanto concerne l’autoradio installa-
ta su vettura ed il relativo impianto, ve-
dere quanto descritto sul Supplemento
“Autoradio” allegato a questo Libretto
Uso e Manutenzione.
Per il collegamento alla pre-
disposizione presente in vei-
colo, rivolgersi alla Rete Assistenziale
Fiat in modo da prevenire ogni possi-
bile inconveniente che possa compro-
mettere la sicurezza del veicolo.
ATTENZIONE
083-096 SCUDO LUM I 14/11/13 11.14 Pagina 93

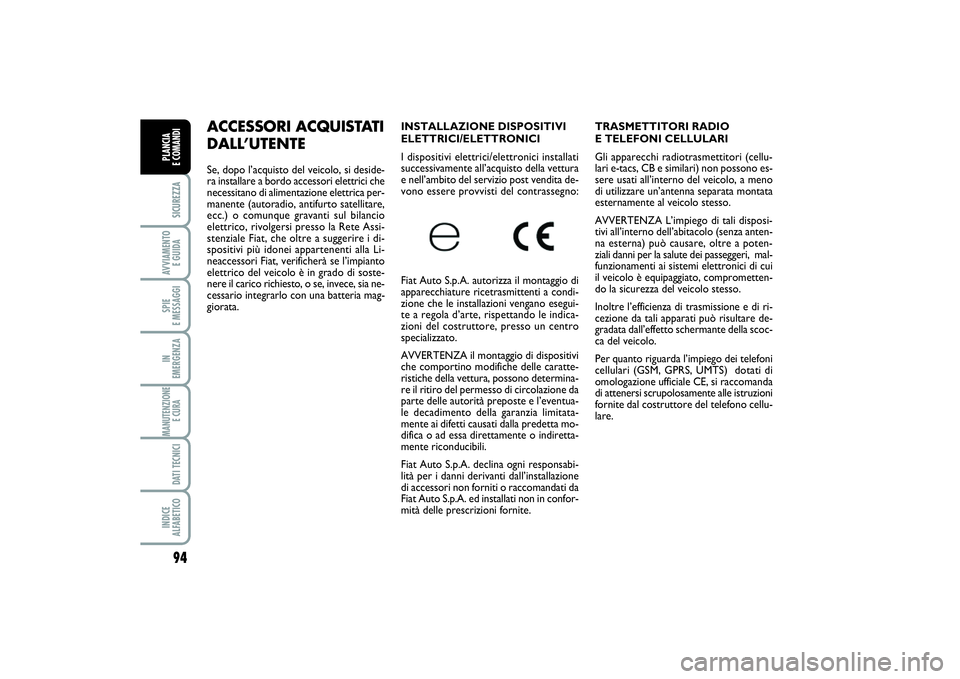

TRASMETTITORI RADIO
E TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellu-
lari e-tacs, CB e similari) non possono es-
sere usati all’interno del veicolo, a meno
di utilizzare un’antenna separata montata
esternamente al veicolo stesso.
AVVERTENZA L’impiego di tali disposi-
tivi all’interno dell’abitacolo (senza anten-
na esterna) può causare, oltre a poten-
ziali danni per la salute dei passeggeri, mal-
funzionamenti ai sistemi elettronici di cui
il veicolo è equipaggiato, comprometten-
do la sicurezza del veicolo stesso.
Inoltre l’efficienza di trasmissione e di ri-
cezione da tali apparati può risultare de-
gradata dall’effetto schermante della scoc-
ca del veicolo.
Per quanto riguarda l’impiego dei telefoni
cellulari (GSM, GPRS, UMTS) dotati di
omologazione ufficiale CE, si raccomanda
di attenersi scrupolosamente alle istruzioni
fornite dal costruttore del telefono cellu-
lare.
ACCESSORI ACQUISTATI
DALL’UTENTESe, dopo l’acquisto del veicolo, si deside-
ra installare a bordo accessori elettrici che
necessitano di alimentazione elettrica per-
manente (autoradio, antifurto satellitare,
ecc.) o comunque gravanti sul bilancio
elettrico, rivolgersi presso la Rete Assi-
stenziale Fiat, che oltre a suggerire i di-
spositivi più idonei appartenenti alla Li-
neaccessori Fiat, verificherà se l’impianto
elettrico del veicolo è in grado di soste-
nere il carico richiesto, o se, invece, sia ne-
cessario integrarlo con una batteria mag-
giorata.
94SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOSICUREZZA
INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI
I dispositivi elettrici/elettronici installati
successivamente all’acquisto della vettura
e nell’ambito del servizio post vendita de-
vono essere provvisti del contrassegno:
Fiat Auto S.p.A. autorizza il montaggio di
apparecchiature ricetrasmittenti a condi-
zione che le installazioni vengano esegui-
te a regola d’arte, rispettando le indica-
zioni del costruttore, presso un centro
specializzato.
AVVERTENZA il montaggio di dispositivi
che comportino modifiche delle caratte-
ristiche della vettura, possono determina-
re il ritiro del permesso di circolazione da
parte delle autorità preposte e l’eventua-
le decadimento della garanzia limitata-
mente ai difetti causati dalla predetta mo-
difica o ad essa direttamente o indiretta-
mente riconducibili.
Fiat Auto S.p.A. declina ogni responsabi-
lità per i danni derivanti dall’installazione
di accessori non forniti o raccomandati da
Fiat Auto S.p.A. ed installati non in confor-
mità delle prescrizioni fornite.
PLANCIA
E COMANDI
083-096 SCUDO LUM I 14/11/13 11.14 Pagina 94

95
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

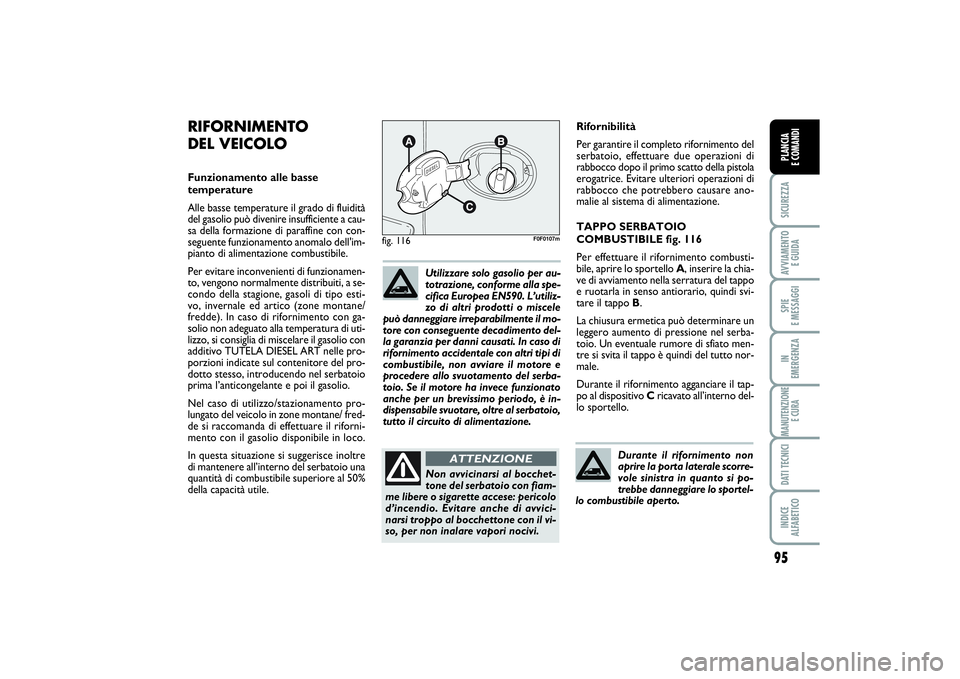

Rifornibilità
Per garantire il completo rifornimento del
serbatoio, effettuare due operazioni di
rabbocco dopo il primo scatto della pistola
erogatrice. Evitare ulteriori operazioni di
rabbocco che potrebbero causare ano-
malie al sistema di alimentazione.
TAPPO SERBATOIO
COMBUSTIBILE fig. 116
Per effettuare il rifornimento combusti-
bile, aprire lo sportello A, inserire la chia-
ve di avviamento nella serratura del tappo
e ruotarla in senso antiorario, quindi svi-
tare il tappo B.
La chiusura ermetica può determinare un
leggero aumento di pressione nel serba-
toio. Un eventuale rumore di sfiato men-
tre si svita il tappo è quindi del tutto nor-
male.
Durante il rifornimento agganciare il tap-
po al dispositivo Cricavato all’interno del-
lo sportello.
fig. 116
F0F0107m
Non avvicinarsi al bocchet-
tone del serbatoio con fiam-
me libere o sigarette accese: pericolo
d’incendio. Evitare anche di avvici-
narsi troppo al bocchettone con il vi-
so, per non inalare vapori nocivi.
ATTENZIONE
RIFORNIMENTO
DEL VEICOLOFunzionamento alle basse
temperature
Alle basse temperature il grado di fluidità
del gasolio può divenire insufficiente a cau-
sa della formazione di paraffine con con-
seguente funzionamento anomalo dell'im-
pianto di alimentazione combustibile.
Per evitare inconvenienti di funzionamen-
to, vengono normalmente distribuiti, a se-
condo della stagione, gasoli di tipo esti-
vo, invernale ed artico (zone montane/
fredde). In caso di rifornimento con ga-
solio non adeguato alla temperatura di uti-
lizzo, si consiglia di miscelare il gasolio con
additivo TUTELA DIESEL ART nelle pro-
porzioni indicate sul contenitore del pro-
dotto stesso, introducendo nel serbatoio
prima l’anticongelante e poi il gasolio.
Nel caso di utilizzo/stazionamento pro-
lungato del veicolo in zone montane/ fred-
de si raccomanda di effettuare il riforni-
mento con il gasolio disponibile in loco.
In questa situazione si suggerisce inoltre
di mantenere all’interno del serbatoio una
quantità di combustibile superiore al 50%
della capacità utile.Utilizzare solo gasolio per au-
totrazione, conforme alla spe-
cifica Europea EN590. L’utiliz-
zo di altri prodotti o miscele
può danneggiare irreparabilmente il mo-
tore con conseguente decadimento del-
la garanzia per danni causati. In caso di
rifornimento accidentale con altri tipi di
combustibile, non avviare il motore e
procedere allo svuotamento del serba-
toio. Se il motore ha invece funzionato
anche per un brevissimo periodo, è in-
dispensabile svuotare, oltre al serbatoio,
tutto il circuito di alimentazione.
Durante il rifornimento non
aprire la porta laterale scorre-
vole sinistra in quanto si po-
trebbe danneggiare lo sportel-
lo combustibile aperto.
083-096 SCUDO LUM I 14/11/13 11.14 Pagina 95

96SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

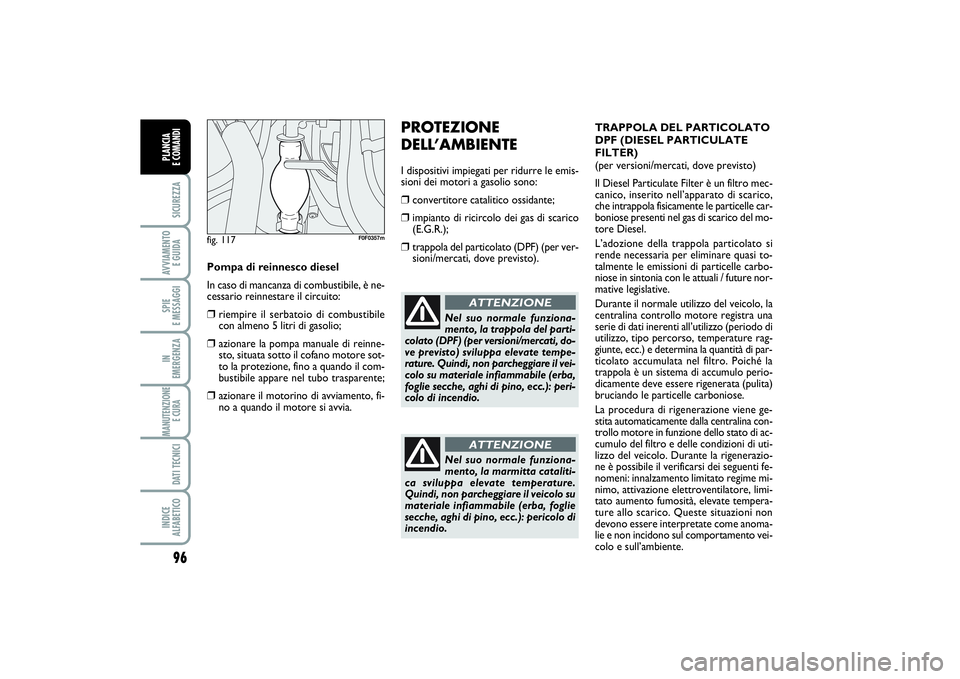

PROTEZIONE
DELL’AMBIENTEI dispositivi impiegati per ridurre le emis-
sioni dei motori a gasolio sono:❒
convertitore catalitico ossidante;
❒
impianto di ricircolo dei gas di scarico
(E.G.R.);
❒
trappola del particolato (DPF) (per ver-
sioni/mercati, dove previsto).TRAPPOLA DEL PARTICOLATO
DPF (DIESEL PARTICULATE
FILTER)
(per versioni/mercati, dove previsto)
Il Diesel Particulate Filter è un filtro mec-
canico, inserito nell’apparato di scarico,
che intrappola fisicamente le particelle car-
boniose presenti nel gas di scarico del mo-
tore Diesel.
L’adozione della trappola particolato si
rende necessaria per eliminare quasi to-
talmente le emissioni di particelle carbo-
niose in sintonia con le attuali / future nor-
mative legislative.
Durante il normale utilizzo del veicolo, la
centralina controllo motore registra una
serie di dati inerenti all’utilizzo (periodo di
utilizzo, tipo percorso, temperature rag-
giunte, ecc.) e determina la quantità di par-
ticolato accumulata nel filtro. Poiché la
trappola è un sistema di accumulo perio-
dicamente deve essere rigenerata (pulita)
bruciando le particelle carboniose.
La procedura di rigenerazione viene ge-
stita automaticamente dalla centralina con-
trollo motore in funzione dello stato di ac-
cumulo del filtro e delle condizioni di uti-
lizzo del veicolo. Durante la rigenerazio-
ne è possibile il verificarsi dei seguenti fe-
nomeni: innalzamento limitato regime mi-
nimo, attivazione elettroventilatore, limi-
tato aumento fumosità, elevate tempera-
ture allo scarico. Queste situazioni non
devono essere interpretate come anoma-
lie e non incidono sul comportamento vei-
colo e sull’ambiente.
Nel suo normale funziona-
mento, la trappola del parti-
colato (DPF) (per versioni/mercati, do-
ve previsto) sviluppa elevate tempe-
rature. Quindi, non parcheggiare il vei-
colo su materiale infiammabile (erba,
foglie secche, aghi di pino, ecc.): peri-
colo di incendio.
ATTENZIONE
Nel suo normale funziona-
mento, la marmitta cataliti-
ca sviluppa elevate temperature.
Quindi, non parcheggiare il veicolo su
materiale infiammabile (erba, foglie
secche, aghi di pino, ecc.): pericolo di
incendio.
ATTENZIONE
fig. 117
F0F0357m
Pompa di reinnesco diesel
In caso di mancanza di combustibile, è ne-
cessario reinnestare il circuito:❒
riempire il serbatoio di combustibile
con almeno 5 litri di gasolio;
❒
azionare la pompa manuale di reinne-
sto, situata sotto il cofano motore sot-
to la protezione, fino a quando il com-
bustibile appare nel tubo trasparente;
❒
azionare il motorino di avviamento, fi-
no a quando il motore si avvia.
083-096 SCUDO LUM I 14/11/13 11.14 Pagina 96

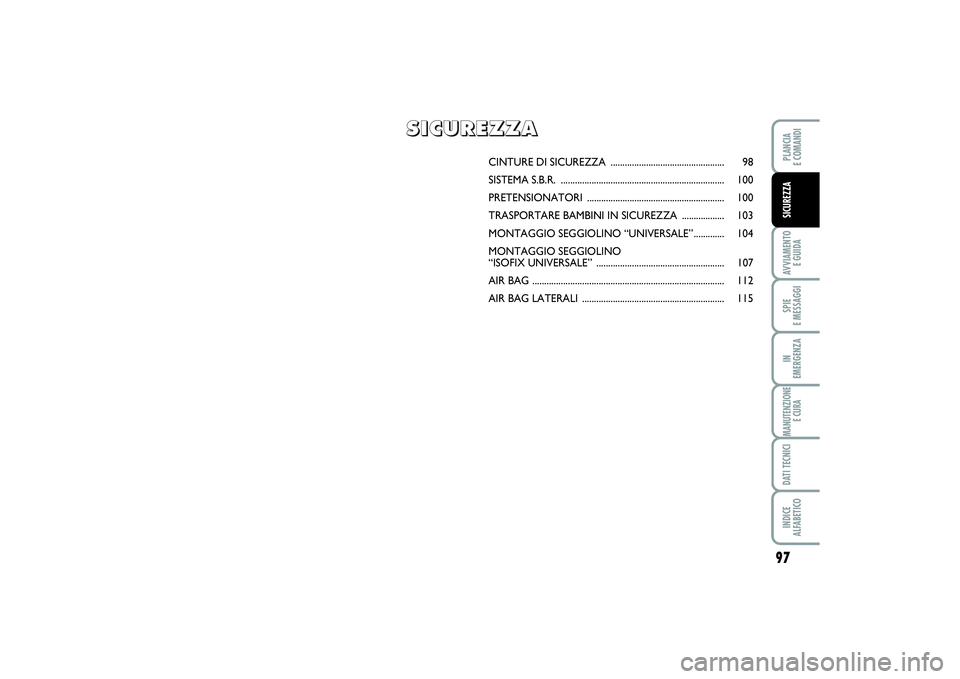

97
AVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZA
CINTURE DI SICUREZZA ................................................ 98
SISTEMA S.B.R. ..................................................................... 100
PRETENSIONATORI .......................................................... 100
TRASPORTARE BAMBINI IN SICUREZZA .................. 103
MONTAGGIO SEGGIOLINO “UNIVERSALE” ............. 104
MONTAGGIO SEGGIOLINO
“ISOFIX UNIVERSALE” ...................................................... 107
AIR BAG ................................................................................. 112
AIR BAG LATERALI ............................................................ 115
S S
I I
C C
U U
R R
E E
Z Z
Z Z
A A
097-118 SCUDO LUM IT 18/11/13 13.53 Pagina 97

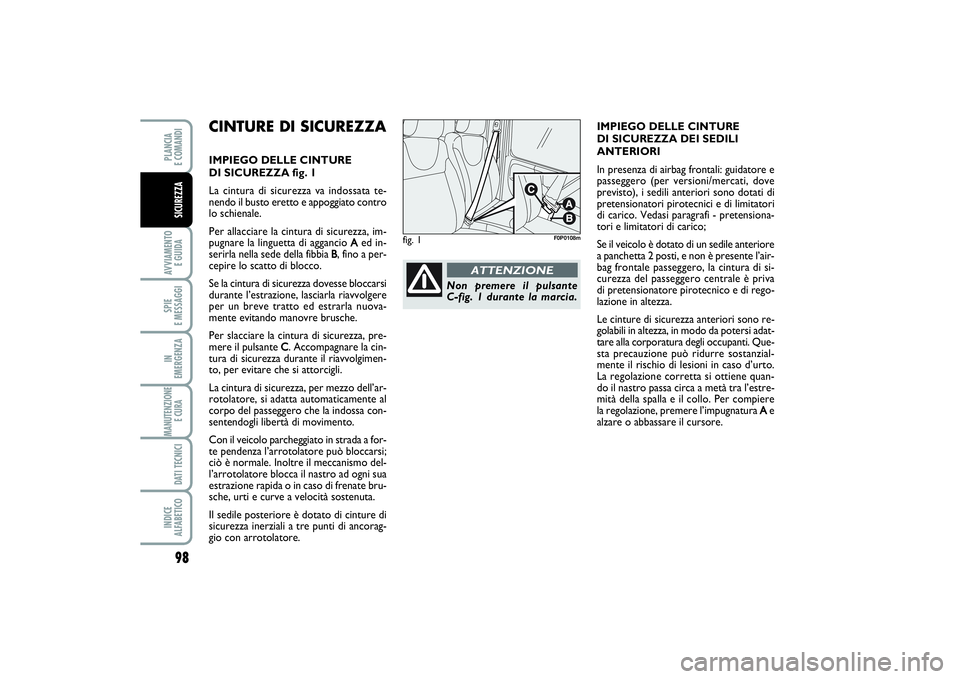

98AVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZA
CINTURE DI SICUREZZAIMPIEGO DELLE CINTURE
DI SICUREZZA fig. 1
La cintura di sicurezza va indossata te-
nendo il busto eretto e appoggiato contro
lo schienale.
Per allacciare la cintura di sicurezza, im-
pugnare la linguetta di aggancio A
Aed in-
serirla nella sede della fibbia B
B, fino a per-
cepire lo scatto di blocco.
Se la cintura di sicurezza dovesse bloccarsi
durante l’estrazione, lasciarla riavvolgere
per un breve tratto ed estrarla nuova-
mente evitando manovre brusche.
Per slacciare la cintura di sicurezza, pre-
mere il pulsante C
C. Accompagnare la cin-
tura di sicurezza durante il riavvolgimen-
to, per evitare che si attorcigli.
La cintura di sicurezza, per mezzo dell’ar-
rotolatore, si adatta automaticamente al
corpo del passeggero che la indossa con-
sentendogli libertà di movimento.
Con il veicolo parcheggiato in strada a for-
te pendenza l’arrotolatore può bloccarsi;
ciò è normale. Inoltre il meccanismo del-
l’arrotolatore blocca il nastro ad ogni sua
estrazione rapida o in caso di frenate bru-
sche, urti e curve a velocità sostenuta.
Il sedile posteriore è dotato di cinture di
sicurezza inerziali a tre punti di ancorag-
gio con arrotolatore.
fig. 1
F0P0108m
Non premere il pulsante
C-fig. 1 durante la marcia.
ATTENZIONE
IMPIEGO DELLE CINTURE
DI SICUREZZA DEI SEDILI
ANTERIORI
In presenza di airbag frontali: guidatore e
passeggero (per versioni/mercati, dove
previsto), i sedili anteriori sono dotati di
pretensionatori pirotecnici e di limitatori
di carico. Vedasi paragrafi - pretensiona-
tori e limitatori di carico;
Se il veicolo è dotato di un sedile anteriore
a panchetta 2 posti, e non è presente l’air-
bag frontale passeggero, la cintura di si-
curezza del passeggero centrale è priva
di pretensionatore pirotecnico e di rego-
lazione in altezza.
Le cinture di sicurezza anteriori sono re-
golabili in altezza, in modo da potersi adat-
tare alla corporatura degli occupanti. Que-
sta precauzione può ridurre sostanzial-
mente il rischio di lesioni in caso d’urto.
La regolazione corretta si ottiene quan-
do il nastro passa circa a metà tra l’estre-
mità della spalla e il collo. Per compiere
la regolazione, premere l’impugnatura A
Ae
alzare o abbassare il cursore.
097-118 SCUDO LUM IT 18/11/13 13.53 Pagina 98

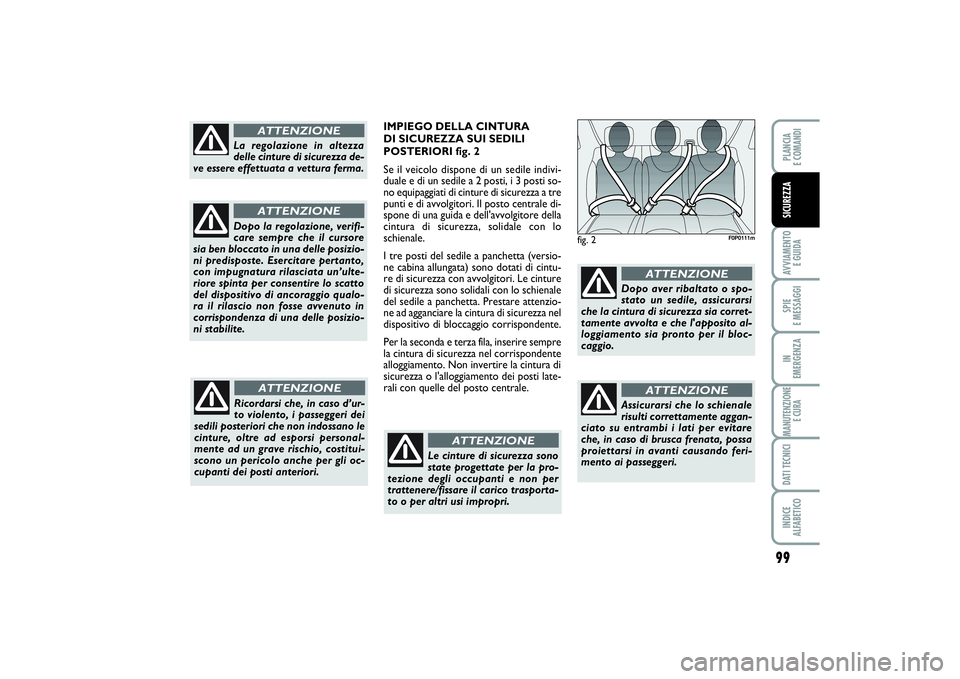

99
AVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZA
fig. 2
F0P0111m
La regolazione in altezza
delle cinture di sicurezza de-
ve essere effettuata a vettura ferma.
ATTENZIONE
Dopo la regolazione, verifi-
care sempre che il cursore
sia ben bloccato in una delle posizio-
ni predisposte. Esercitare pertanto,
con impugnatura rilasciata un’ulte-
riore spinta per consentire lo scatto
del dispositivo di ancoraggio qualo-
ra il rilascio non fosse avvenuto in
corrispondenza di una delle posizio-
ni stabilite.
ATTENZIONE
Ricordarsi che, in caso d’ur-
to violento, i passeggeri dei
sedili posteriori che non indossano le
cinture, oltre ad esporsi personal-
mente ad un grave rischio, costitui-
scono un pericolo anche per gli oc-
cupanti dei posti anteriori.
ATTENZIONE
Le cinture di sicurezza sono
state progettate per la pro-
tezione degli occupanti e non per
trattenere/fissare il carico trasporta-
to o per altri usi impropri.
ATTENZIONE
IMPIEGO DELLA CINTURA
DI SICUREZZA SUI SEDILI
POSTERIORI fig. 2
Se il veicolo dispone di un sedile indivi-
duale e di un sedile a 2 posti, i 3 posti so-
no equipaggiati di cinture di sicurezza a tre
punti e di avvolgitori. Il posto centrale di-
spone di una guida e dell'avvolgitore della
cintura di sicurezza, solidale con lo
schienale.
I tre posti del sedile a panchetta (versio-
ne cabina allungata) sono dotati di cintu-
re di sicurezza con avvolgitori. Le cinture
di sicurezza sono solidali con lo schienale
del sedile a panchetta. Prestare attenzio-
ne ad agganciare la cintura di sicurezza nel
dispositivo di bloccaggio corrispondente.
Per la seconda e terza fila, inserire sempre
la cintura di sicurezza nel corrispondente
alloggiamento. Non invertire la cintura di
sicurezza o l'alloggiamento dei posti late-
rali con quelle del posto centrale.
Dopo aver ribaltato o spo-
stato un sedile, assicurarsi
che la cintura di sicurezza sia corret-
tamente avvolta e che l'apposito al-
loggiamento sia pronto per il bloc-
caggio.
ATTENZIONE
Assicurarsi che lo schienale
risulti correttamente aggan-
ciato su entrambi i lati per evitare
che, in caso di brusca frenata, possa
proiettarsi in avanti causando feri-
mento ai passeggeri.
ATTENZIONE
097-118 SCUDO LUM IT 18/11/13 13.53 Pagina 99

Interventi che comportano
urti, vibrazioni o riscalda-
menti localizzati (superiori a 100°C per
una durata massima di 6 ore) nella zo-
na del pretensionatore possono pro-
vocare danneggiamento o attivazioni.
Rivolgersi alla Rete Assistenziale Fiat
qualora si debba intervenire su tali
componenti.
ATTENZIONE

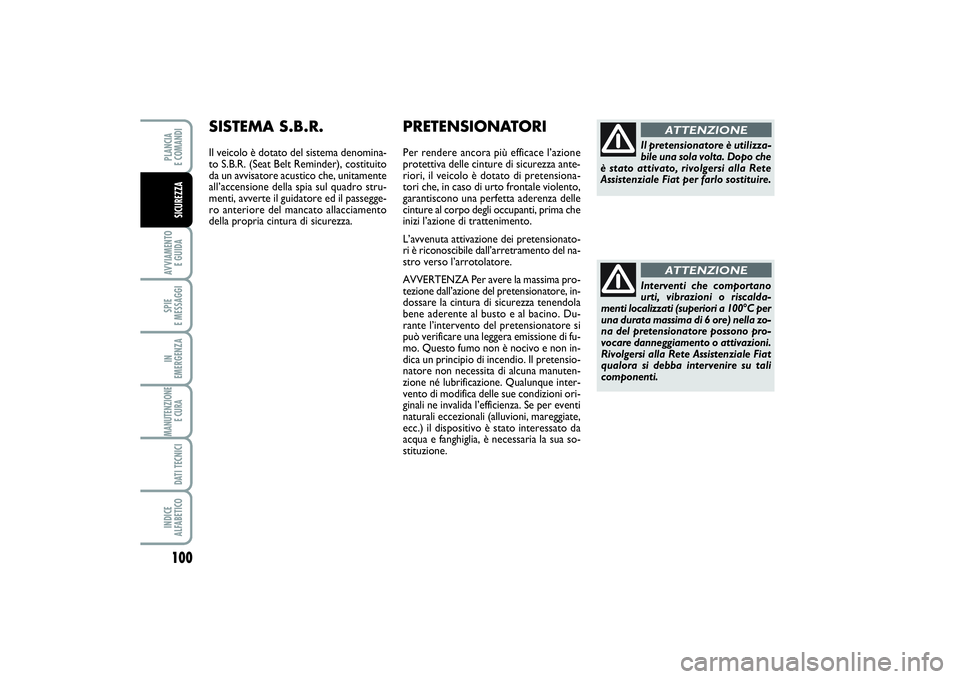

100AVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZA
PRETENSIONATORIPer rendere ancora più efficace l’azione
protettiva delle cinture di sicurezza ante-
riori, il veicolo è dotato di pretensiona-
tori che, in caso di urto frontale violento,
garantiscono una perfetta aderenza delle
cinture al corpo degli occupanti, prima che
inizi l’azione di trattenimento.
L’avvenuta attivazione dei pretensionato-
ri è riconoscibile dall’arretramento del na-
stro verso l’arrotolatore.
AVVERTENZA Per avere la massima pro-
tezione dall’azione del pretensionatore, in-
dossare la cintura di sicurezza tenendola
bene aderente al busto e al bacino. Du-
rante l’intervento del pretensionatore si
può verificare una leggera emissione di fu-
mo. Questo fumo non è nocivo e non in-
dica un principio di incendio. Il pretensio-
natore non necessita di alcuna manuten-
zione né lubrificazione. Qualunque inter-
vento di modifica delle sue condizioni ori-
ginali ne invalida l’efficienza. Se per eventi
naturali eccezionali (alluvioni, mareggiate,
ecc.) il dispositivo è stato interessato da
acqua e fanghiglia, è necessaria la sua so-
stituzione.
Il pretensionatore è utilizza-
bile una sola volta. Dopo che
è stato attivato, rivolgersi alla Rete
Assistenziale Fiat per farlo sostituire.
ATTENZIONE
SISTEMA S.B.R.Il veicolo è dotato del sistema denomina-
to S.B.R. (Seat Belt Reminder), costituito
da un avvisatore acustico che, unitamente
all’accensione della spia sul quadro stru-
menti, avverte il guidatore ed il passegge-
ro anteriore del mancato allacciamento
della propria cintura di sicurezza.
097-118 SCUDO LUM IT 18/11/13 13.53 Pagina 100
