Page 49 of 227

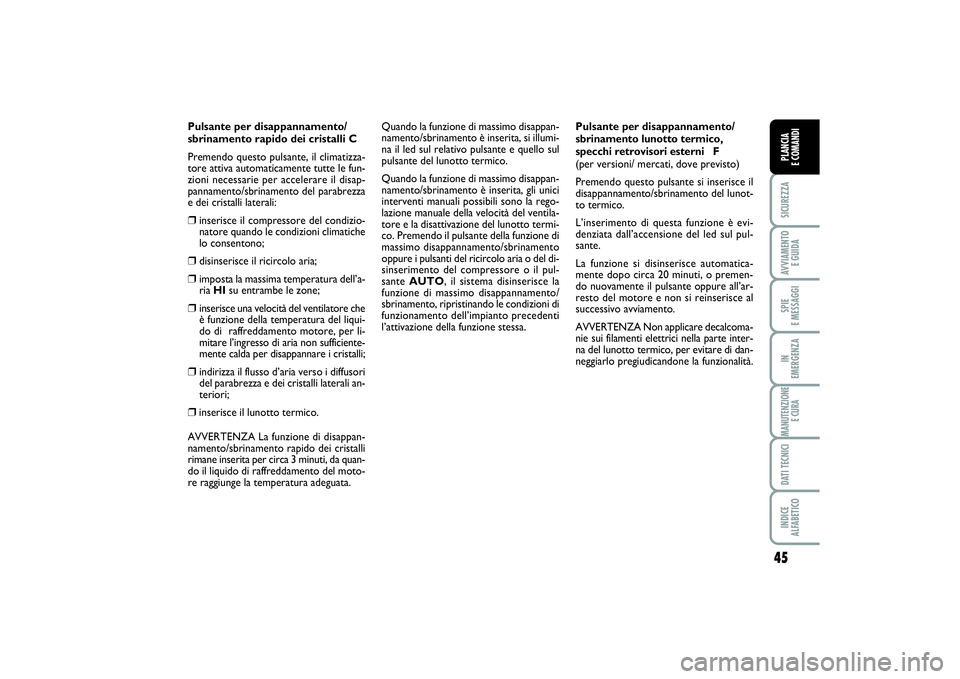

45
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Pulsante per disappannamento/
sbrinamento rapido dei cristalli C
Premendo questo pulsante, il climatizza-
tore attiva automaticamente tutte le fun-
zioni necessarie per accelerare il disap-
pannamento/sbrinamento del parabrezza
e dei cristalli laterali:❒
inserisce il compressore del condizio-
natore quando le condizioni climatiche
lo consentono;
❒
disinserisce il ricircolo aria;
❒
imposta la massima temperatura dell’a-
ria HIsu entrambe le zone;
❒
inserisce una velocità del ventilatore che
è funzione della temperatura del liqui-
do di raffreddamento motore, per li-
mitare l’ingresso di aria non sufficiente-
mente calda per disappannare i cristalli;
❒
indirizza il flusso d’aria verso i diffusori
del parabrezza e dei cristalli laterali an-
teriori;
❒
inserisce il lunotto termico.
AVVERTENZA La funzione di disappan-
namento/sbrinamento rapido dei cristalli
rimane inserita per circa 3 minuti, da quan-
do il liquido di raffreddamento del moto-
re raggiunge la temperatura adeguata.Quando la funzione di massimo disappan-
namento/sbrinamento è inserita, si illumi-
na il led sul relativo pulsante e quello sul
pulsante del lunotto termico.
Quando la funzione di massimo disappan-
namento/sbrinamento è inserita, gli unici
interventi manuali possibili sono la rego-
lazione manuale della velocità del ventila-
tore e la disattivazione del lunotto termi-
co. Premendo il pulsante della funzione di
massimo disappannamento/sbrinamento
oppure i pulsanti del ricircolo aria o del di-
sinserimento del compressore o il pul-
sante AUTO, il sistema disinserisce la
funzione di massimo disappannamento/
sbrinamento, ripristinando le condizioni di
funzionamento dell’impianto precedenti
l’attivazione della funzione stessa.Pulsante per disappannamento/
sbrinamento lunotto termico,
specchi retrovisori esterni F
(per versioni/ mercati, dove previsto)
Premendo questo pulsante si inserisce il
disappannamento/sbrinamento del lunot-
to termico.
L’inserimento di questa funzione è evi-
denziata dall’accensione del led sul pul-
sante.
La funzione si disinserisce automatica-
mente dopo circa 20 minuti, o premen-
do nuovamente il pulsante oppure all’ar-
resto del motore e non si reinserisce al
successivo avviamento.
AVVERTENZA Non applicare decalcoma-
nie sui filamenti elettrici nella parte inter-
na del lunotto termico, per evitare di dan-
neggiarlo pregiudicandone la funzionalità.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 45
Page 50 of 227

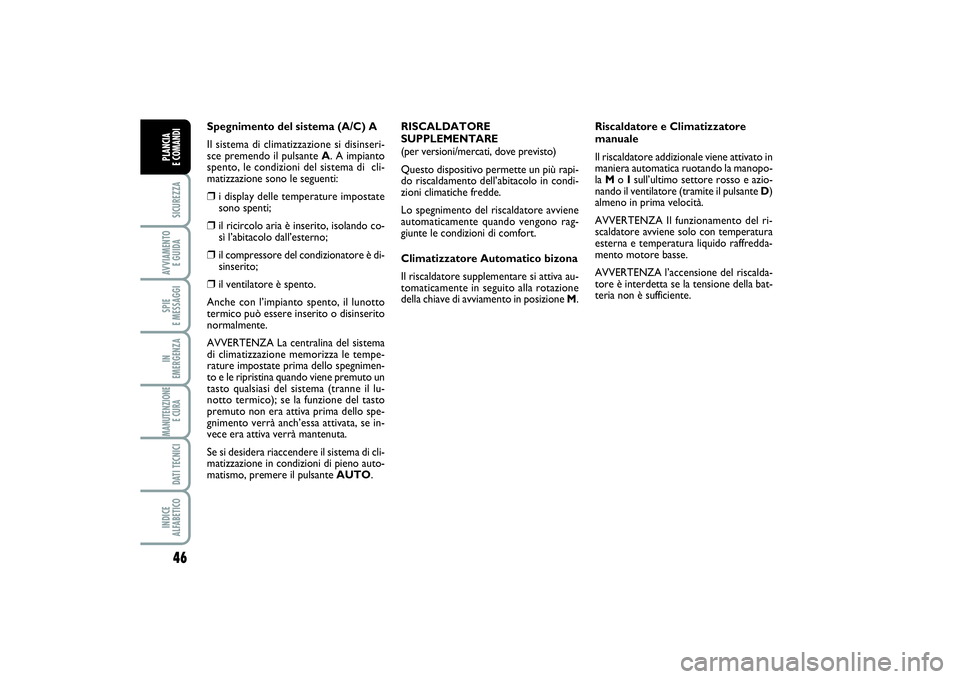

46SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Spegnimento del sistema (A/C) A
Il sistema di climatizzazione si disinseri-
sce premendo il pulsante A. A impianto
spento, le condizioni del sistema di cli-
matizzazione sono le seguenti:❒
i display delle temperature impostate
sono spenti;
❒
il ricircolo aria è inserito, isolando co-
sì l’abitacolo dall’esterno;
❒
il compressore del condizionatore è di-
sinserito;
❒
il ventilatore è spento.
Anche con l’impianto spento, il lunotto
termico può essere inserito o disinserito
normalmente.
AVVERTENZA La centralina del sistema
di climatizzazione memorizza le tempe-
rature impostate prima dello spegnimen-
to e le ripristina quando viene premuto un
tasto qualsiasi del sistema (tranne il lu-
notto termico); se la funzione del tasto
premuto non era attiva prima dello spe-
gnimento verrà anch’essa attivata, se in-
vece era attiva verrà mantenuta.
Se si desidera riaccendere il sistema di cli-
matizzazione in condizioni di pieno auto-
matismo, premere il pulsante AUTO.RISCALDATORE
SUPPLEMENTARE
(per versioni/mercati, dove previsto)
Questo dispositivo permette un più rapi-
do riscaldamento dell’abitacolo in condi-
zioni climatiche fredde.
Lo spegnimento del riscaldatore avviene
automaticamente quando vengono rag-
giunte le condizioni di comfort.
Climatizzatore Automatico bizona
Il riscaldatore supplementare si attiva au-
tomaticamente in seguito alla rotazione
della chiave di avviamento in posizione M.Riscaldatore e Climatizzatore
manuale
Il riscaldatore addizionale viene attivato in
maniera automatica ruotando la manopo-
la M o Isull’ultimo settore rosso e azio-
nando il ventilatore (tramite il pulsanteD)
almeno in prima velocità.
AVVERTENZA Il funzionamento del ri-
scaldatore avviene solo con temperatura
esterna e temperatura liquido raffredda-
mento motore basse.
AVVERTENZA l’accensione del riscalda-
tore è interdetta se la tensione della bat-
teria non è sufficiente.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 46
Page 51 of 227

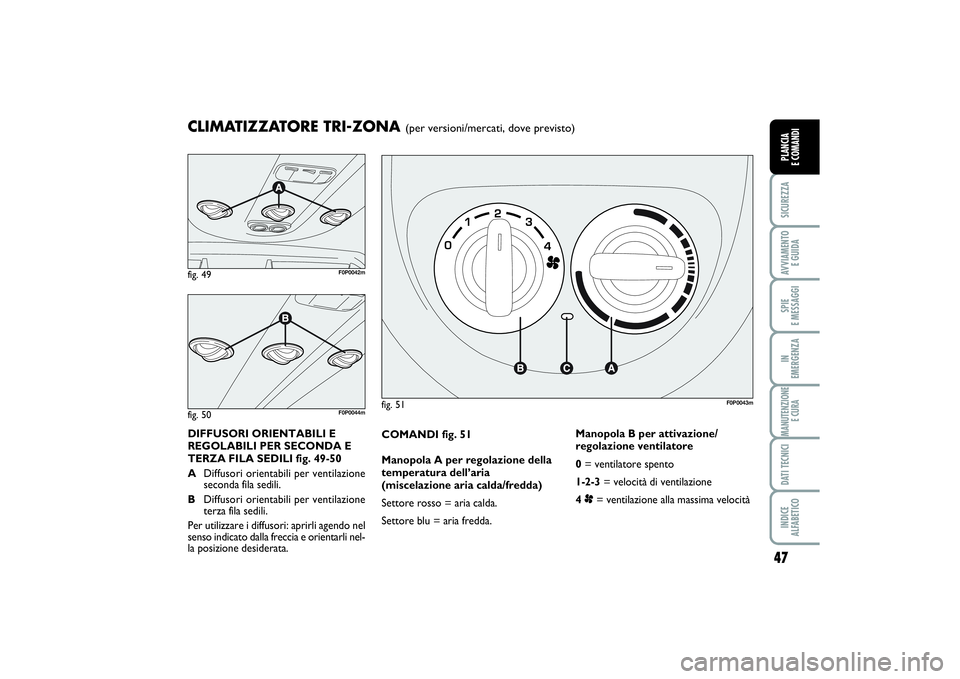

47
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
COMANDI fig. 51
Manopola A per regolazione della
temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda.
Settore blu = aria fredda.Manopola B per attivazione/
regolazione ventilatore
0= ventilatore spento
1-2-3= velocità di ventilazione
4 p= ventilazione alla massima velocitàfig. 51
F0P0043m
DIFFUSORI ORIENTABILI E
REGOLABILI PER SECONDA E
TERZA FILA SEDILI fig. 49-50
ADiffusori orientabili per ventilazione
seconda fila sedili.
BDiffusori orientabili per ventilazione
terza fila sedili.
Per utilizzare i diffusori: aprirli agendo nel
senso indicato dalla freccia e orientarli nel-
la posizione desiderata.CLIMATIZZATORE TRI-ZONA
(per versioni/mercati, dove previsto)
fig. 49
F0P0042m
fig. 50
F0P0044m
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 47
Page 52 of 227

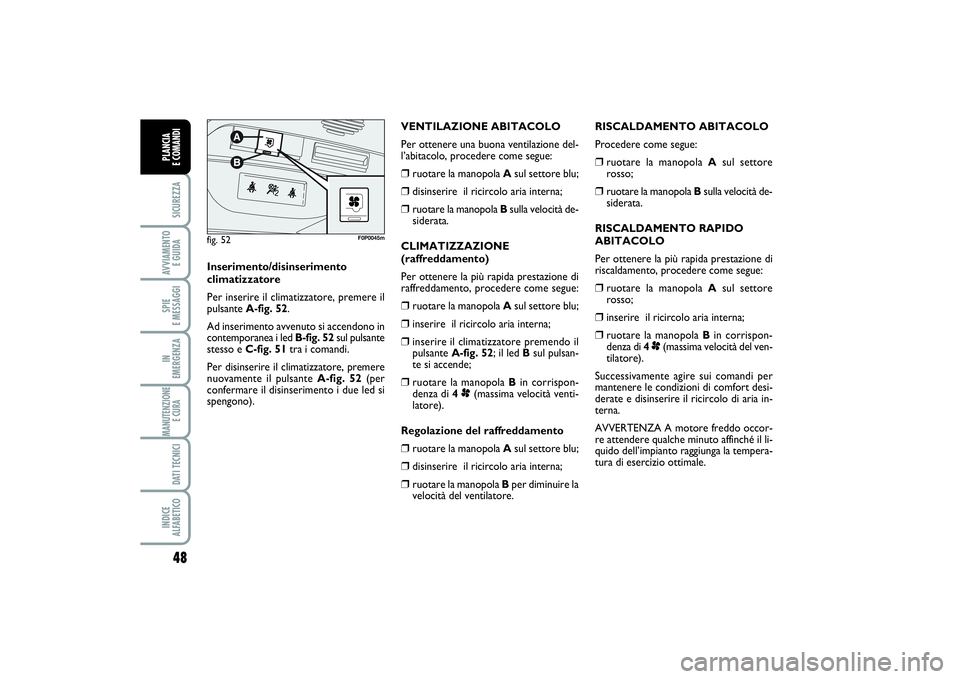

48SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
RISCALDAMENTO ABITACOLO
Procedere come segue:❒
ruotare la manopola Asul settore
rosso;
❒
ruotare la manopola Bsulla velocità de-
siderata.
RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:
❒
ruotare la manopola Asul settore
rosso;
❒
inserire il ricircolo aria interna;
❒
ruotare la manopola Bin corrispon-
denza di 4p(massima velocità del ven-
tilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e disinserire il ricircolo di aria in-
terna.
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinché il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale.
fig. 52
F0P0045m
Inserimento/disinserimento
climatizzatore
Per inserire il climatizzatore, premere il
pulsante A-fig. 52.
Ad inserimento avvenuto si accendono in
contemporanea i led B-fig. 52sul pulsante
stesso e C-fig. 51tra i comandi.
Per disinserire il climatizzatore, premere
nuovamente il pulsante A-fig. 52(per
confermare il disinserimento i due led si
spengono).VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒
ruotare la manopola Asul settore blu;
❒
disinserire il ricircolo aria interna;
❒
ruotare la manopola Bsulla velocità de-
siderata.
CLIMATIZZAZIONE
(raffreddamento)
Per ottenere la più rapida prestazione di
raffreddamento, procedere come segue:
❒
ruotare la manopola Asul settore blu;
❒
inserire il ricircolo aria interna;
❒
inserire il climatizzatore premendo il
pulsante A-fig. 52; il led Bsul pulsan-
te si accende;
❒
ruotare la manopola Bin corrispon-
denza di 4p(massima velocità venti-
latore).
Regolazione del raffreddamento
❒
ruotare la manopola Asul settore blu;
❒
disinserire il ricircolo aria interna;
❒
ruotare la manopola Bper diminuire la
velocità del ventilatore.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 48
Page 53 of 227

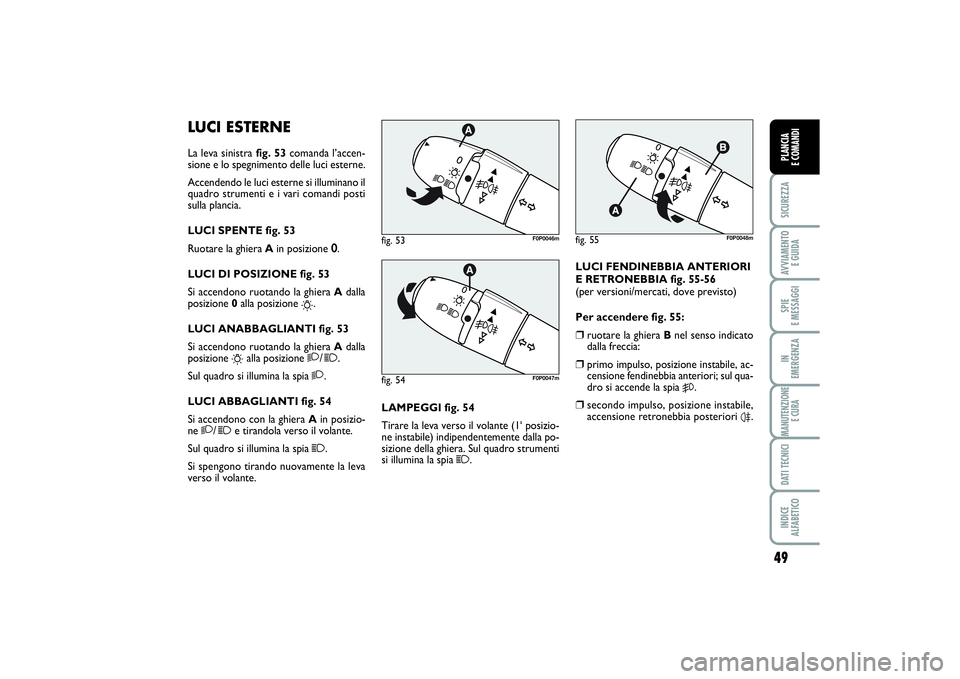

49
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
LUCI ESTERNELa leva sinistra fig. 53comanda l’accen-
sione e lo spegnimento delle luci esterne.
Accendendo le luci esterne si illuminano il
quadro strumenti e i vari comandi posti
sulla plancia.
LUCI SPENTE fig. 53
Ruotare la ghiera Ain posizione 0.
LUCI DI POSIZIONE fig. 53
Si accendono ruotando la ghiera Adalla
posizione 0 alla posizione
6
.
LUCI ANABBAGLIANTI fig. 53
Si accendono ruotando la ghiera Adalla
posizione
6
alla posizione
2
/1
.
Sul quadro si illumina la spia
2
.
LUCI ABBAGLIANTI fig. 54
Si accendono con la ghiera Ain posizio-
ne
2
/1
e tirandola verso il volante.
Sul quadro si illumina la spia
1
.
Si spengono tirando nuovamente la leva
verso il volante.LAMPEGGI fig. 54
Tirare la leva verso il volante (1
aposizio-
ne instabile) indipendentemente dalla po-
sizione della ghiera. Sul quadro strumenti
si illumina la spia
1
.
fig. 53
F0P0046m
fig. 54
F0P0047m
fig. 55
F0P0048m
LUCI FENDINEBBIA ANTERIORI
E RETRONEBBIA fig. 55-56
(per versioni/mercati, dove previsto)
Per accendere fig. 55:❒
ruotare la ghiera Bnel senso indicato
dalla freccia:
❒
primo impulso, posizione instabile, ac-
censione fendinebbia anteriori; sul qua-
dro si accende la spia
5
.
❒
secondo impulso, posizione instabile,
accensione retronebbia posteriori
4.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 49
Page 54 of 227

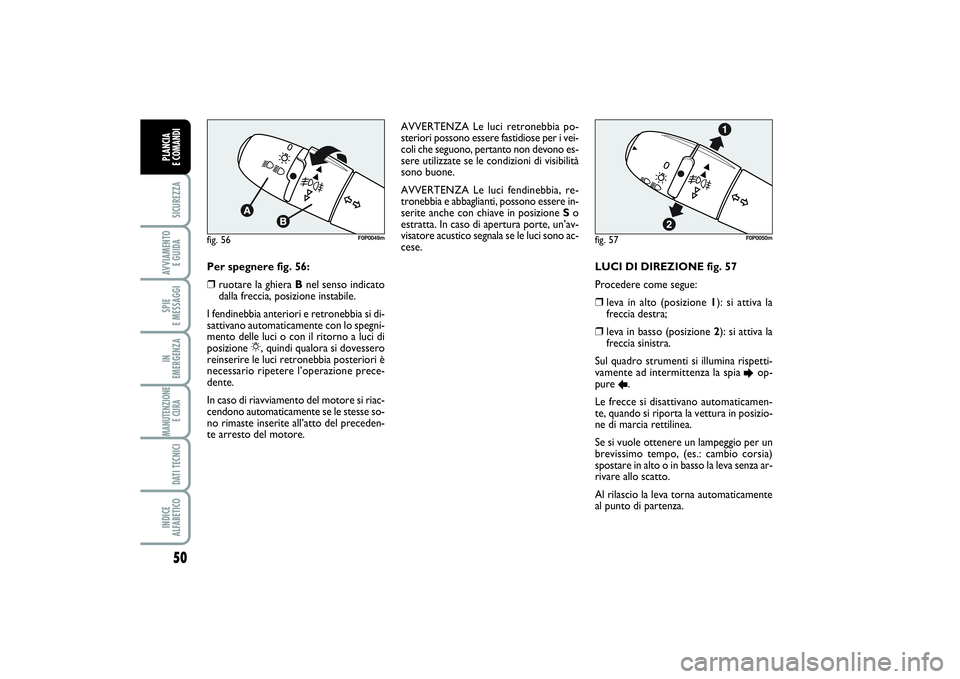

50SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
LUCI DI DIREZIONE fig. 57
Procedere come segue: ❒
leva in alto (posizione 1): si attiva la
freccia destra;
❒
leva in basso (posizione 2): si attiva la
freccia sinistra.
Sul quadro strumenti si illumina rispetti-
vamente ad intermittenza la spia
E
op-
pure
R.
Le frecce si disattivano automaticamen-
te, quando si riporta la vettura in posizio-
ne di marcia rettilinea.
Se si vuole ottenere un lampeggio per un
brevissimo tempo, (es.: cambio corsia)
spostare in alto o in basso la leva senza ar-
rivare allo scatto.
Al rilascio la leva torna automaticamente
al punto di partenza.
fig. 57
F0P0050m
fig. 56
F0P0049m
Per spegnere fig. 56:❒
ruotare la ghiera Bnel senso indicato
dalla freccia, posizione instabile.
I fendinebbia anteriori e retronebbia si di-
sattivano automaticamente con lo spegni-
mento delle luci o con il ritorno a luci di
posizione 6, quindi qualora si dovessero
reinserire le luci retronebbia posteriori è
necessario ripetere l’operazione prece-
dente.
In caso di riavviamento del motore si riac-
cendono automaticamente se le stesse so-
no rimaste inserite all’atto del preceden-
te arresto del motore.AVVERTENZA Le luci retronebbia po-
steriori possono essere fastidiose per i vei-
coli che seguono, pertanto non devono es-
sere utilizzate se le condizioni di visibilità
sono buone.
AVVERTENZA Le luci fendinebbia, re-
tronebbia e abbaglianti, possono essere in-
serite anche con chiave in posizione So
estratta. In caso di apertura porte, un’av-
visatore acustico segnala se le luci sono ac-
cese.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 50
Page 55 of 227

51
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Follow me home
(per versioni/mercati, dove previsto)
Ha la funzione di consentire per il perio-
do di tempo impostato (45 secondi), l’il-
luminazione dello spazio antistante alla vet-
tura, attivandosi con chiave di avviamento
in posizione So estratta, spingendo la le-
va sinistra verso la plancia. Questa fun-
zione si attiva agendo sulla leva entro 2 mi-
nuti dallo spegnimento del motore.
Se la vettura è dotata del dispositivo di ac-
censione automatica luci posizione e anab-
baglianti, la funzione follow me home si at-
tiva automaticamente all’apertura delle
porte.SENSORE FARI AUTOMATICI
(sensore crepuscolare)
(per versioni/ mercati, dove previsto)
Rileva le variazioni dell’intensità luminosa
esterna della vettura in funzione della sen-
sibilità alla luce impostata: maggiore è la
sensibilità, minore è la quantità di luce
esterna necessaria per attivare l’accensio-
ne delle luci esterne.
Attivazione fig. 58
Ruotare la ghiera in posizione AUTO: in
questo modo si ottiene l’accensione con-
temporanea automatica delle luci di posi-
zione e delle luci anabbaglianti in funzio-
ne della luminosità esterna.
fig. 58
F0P0286m
Disattivazione fig. 58
Riportare la ghiera in posizione å; la di-
sattivazione della funzione è accompagna-
ta da un messaggio dedicato sul display.
Il sensore non è in grado di rilevare la pre-
senza di nebbia, pertanto, in tali condizio-
ni, impostare manualmente l’accensione
delle luci.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 51
Page 56 of 227

52SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
PULIZIA CRISTALLI La leva destra fig. 59comanda l’aziona-
mento del tergicristallo/lavacristallo e del
tergilunotto/lavalunotto (per versioni/
mercati, dove previsto).
TERGICRISTALLO/
LAVACRISTALLO
Il funzionamento avviene solo con chiave
di avviamento in posizione M.
La ghiera della leva destra può assumere
quattro diverse posizioni:
0tergicristallo fermo;
Ifunzionamento ad intermittenza;
1funzionamento continuo lento;
2funzionamento continuo veloce.S
Funzionamento temporaneo una
(battuta): al rilascio la leva torna in
posizione 0 e disinserisce automati-
camente i tergicristalli.
Tirando la leva leggermente verso il vo-
lante (posizione instabile), indipendente-
mente dalla posizione della ghiera, entra
in funzione il getto liquido del lavacristal-
lo e (per versioni/mercati, dove previsto),
a condizione che siano accese le luci anab-
baglianti o abbaglianti, il getto dei lavafari.
Successivamente il tergicristallo compie un
ciclo di tre battute.Non utilizzare il tergicristallo
per liberare il parabrezza da
strati accumulati di neve o
ghiaccio. In tali condizioni, se
il tergicristallo é sottoposto a sforzo ec-
cessivo, interviene il salvamotore, che
inibisce il funzionamento anche per al-
cuni secondi. Se successivamente la fun-
zionalità non viene ripristinata (anche
dopo un riavvio da chiave del veicolo),
rivolgersi alla Rete Assistenziale Fiat.
Per facilitare la manutenzione, ad esempio
lavare il parabrezza o sostituire le spazzole
dei tergicristalli, con chiave di avviamen-
to in posizione So estratta, entro 60 se-
condi azionare la leva verso il basso (im-
pulso); i tergicristalli si portano in posi-
zione verticale arrestandosi; possono
quindi essere sollevati per la sostituzione
spazzole o per la pulizia.
AVVERTENZA Per evitare eventuali dan-
ni alla carrozzeria, non tentare di solleva-
re i tergicristalli, se prima non sono stati
portati in posizione verticale mediante la
corretta procedura precedentemente de-
scritta.fig. 59
F0P0051m
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 52
