2014 CITROEN DS4 Instructieboekjes (in Dutch)

255Praktische informatie














Wiel verwisselen
In het geval van een lekke band kunt u het wiel met het bij de auto geleverde gereedschap ver wisselen volgens de onderstaande procedure.


Het gereedschap bevindt zich onder de vloer
van de bagageruimte:


)
open de achterklep,

)
til de vloerplaat op,

)
bevestig het koord van de vloerplaat met
de haak aan de steun van de hoedenplank,

)
bij een volwaardige reser vewiel: maak de
houder met het gereedschap in het midden
van het wiel los,
of

)
bij een noodreser vewiel: trek het wiel
aan de achterzijde naar u toe om bij het
boordgereedschap te komen.


Toegang tot het gereedschap


Beschikbaar gereedschap

Dit gereedschap is specifiek voor uw auto.
Gebruik het niet voor andere doeleinden.

Wiel met wieldop


Demonteren: ver wijder eerst de
wieldop
door deze met behulp van de
wielsleutel 1
bij de ventielopening los te
wippen en ver volgens los te trekken.

Monteren: plaats de wieldop
met de
inkeping over het ventiel en druk de
wieldop ver volgens rondom met de
hand vast.

3.
Gereedschap voor het ver wijderen van
sierdoppen.
Hiermee kunnen bij lichtmetalen velgen
de sierdoppen van de wielbouten worden
ver wijderd.

4.
Dop voor het ver wijderen van slotbouten
(in het dashboardkastje).
Hiermee kunnen met behulp van de
wielsleutel de speciale slotbouten worden
ver wijderd.


1.
Wielsleutel.
Hiermee kan de wieldop worden ver wijderd
en kunnen de wielbouten worden
losgedraaid.

2.
Krik met geïntegreerde slinger.
Hiermee kan de auto worden opgekrikt.

Het reser vewiel bevindt zich onder de vloer van
de bagageruimte.
Afhankelijk van de uitvoering is er een
volwaardig, een plaatstalen of een aluminium
reservewiel aanwezig, in sommige landen een
"thuiskomer".
Zie de paragraaf "Toegang tot het
gereedschap" op de vorige bladzijde voor meer
informatie over hoe u het reser vewiel kunt
bereiken.

Toegang tot het reservewiel


Detectie te lage bandenspanning

Het reservewiel is niet voorzien van
een bandenspanningssensor. Laat het
repareren van de lekke band uitvoeren
door het CITROËN-netwerk of een
gekwalificeerde werkplaats.



Verwijderen van het volwaardige
reservewiel


)
Draai de gele centrale bout los.

)
Til het reser vewiel aan de achterzijde op
en trek het naar u toe.

)
Ver wijder het wiel uit de bagageruimte.

Als uw auto is voorzien van een
elektrisch bediende handrem, kan
uitsluitend een noodreser vewiel
in de ruimte onder de vloer van de
bagageruimte worden opgeborgen.

257Praktische informatie

Terugplaatsen van het
volwaardige reservewiel

)
Plaats de houder met het gereedschap
in het hart van het reser vewiel en klik de
houder vast.


)
Leg het reser vewiel in de reser vewielbak.

)
Draai de gele centrale bout een aantal
omwentelingen los en plaats de bout in het
hart van het reservewiel.

)
Draai de centrale bout vast tot deze klikt en
het reservewiel goed vastzit.

Demonteren van het wiel


Stilzetten van de auto

Parkeer de auto op een plaats waar u
het verkeer niet hindert en zorg ervoor
dat hij op een horizontale, stabiele en
stroeve ondergrond staat.
Trek de handrem aan (tenzij deze
geprogrammeerd is in de automatische
stand), zet het contact af en schakel de
eerste versnelling * in om de wielen te
blokkeren.
Controleer of de controlelampjes
van het remsysteem op het
instrumentenpaneel constant branden.
Controleer of de inzittenden de auto
hebben verlaten en zich op een veilige
plaats bevinden.
Plaats indien nodig een wielblok achter
het wiel kruislings tegenover het te
ver wisselen wiel.
Ga nooit onder een auto liggen die
alleen op de krik steunt; gebruik een
bok.


Procedure



)
Ver wijder de chromen sierdop van
de wielbouten met het gereedschap
3
(volgens uitvoering).

)
Bevestig de dop 4
op de wielsleutel 1
en
draai de slotbout een omwenteling los.

)
Draai de overige wielbouten een
omwenteling los met alleen de
wielsleutel 1
.

*
stand R
van de elektronisch gestuurde
versnellingsbak; stand P
van de automatische
versnellingsbak

259Praktische informatie

)
Plaats de krik 2
onder een van de twee
steunpunten aan de voorzijde A
of
achterzijde B
(bij het te ver wisselen wiel).

)
Draai de krik 2
uit tot het voetstuk op de
grond staat. Zorg ervoor dat het voetstuk
zich loodrecht onder het gebruikte
steunpunt A
of B
bevindt.

)
Krik de auto op tot er voldoende ruimte
tussen het wiel en de grond is om het (niet
lekke) reservewiel te monteren.
)
Ver wijder de wielbouten en leg ze op een
schone plaats weg.

)
Ver wijder het wiel.

Monteren van het wiel


Bevestiging van het
plaatstalen reservewiel of
het noodreservewiel
Indien uw auto is voorzien van
lichtmetalen velgen is het normaal dat
bij het monteren van het reservewiel
de ringen van de bouten de plaatstalen
velg of het noodreser vewiel niet
raken. Als de bouten volledig zijn
aangedraaid, zorgt het conische
draagvlak van de bouten voor de
bevestiging van het reservewiel.


Procedure



)
Plaats het wiel op de naaf.

)
Draai de wielbouten met de hand vast.

)
Draai de slotbout met de wielsleutel 1
en
de dop 4 handvast.

)
Draai de overige wielbouten handvast met
alleen de wielsleutel 1
.


Na het verwisselen van het
wiel
Ver wijder de naafdop van het wiel
om het op de juiste manier in de
bagageruimte op te bergen.
Rijd met een noodreservewiel niet
sneller dan 80 km/h.
Laat zo snel mogelijk het
aanhaalmoment van de wielbouten
en de bandenspanning van het
reservewiel controleren door
het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Laat de lekke band zo spoedig mogelijk
repareren en ver wissel hem met het
reservewiel.

261Praktische informatie

)

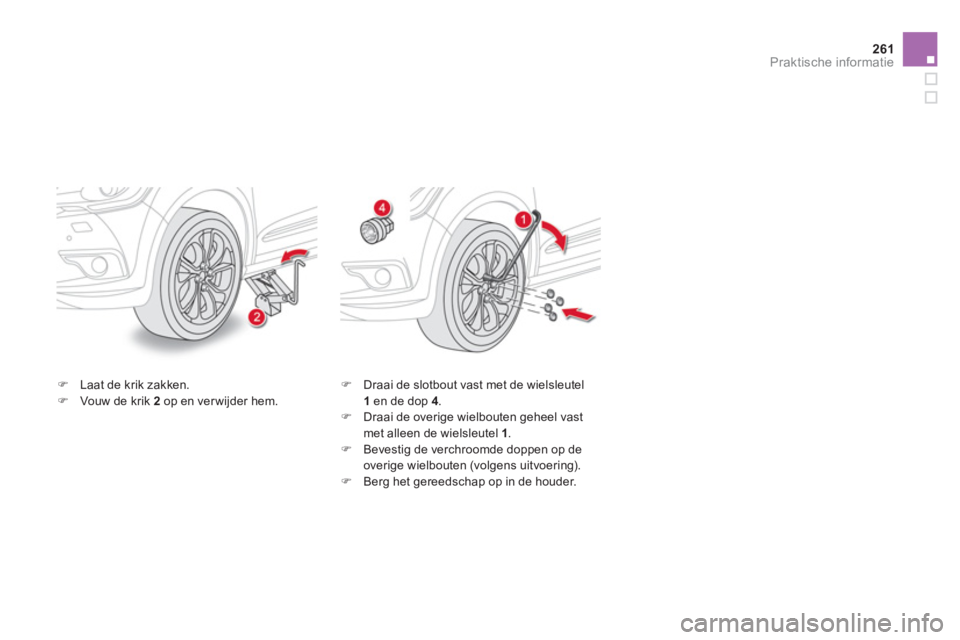

Laat de krik zakken.

)
Vouw de krik 2
op en ver wijder hem.
)
Draai de slotbout vast met de wielsleutel
1
en de dop 4
.

)
Draai de overige wielbouten geheel vast
met alleen de wielsleutel 1
.

)
Bevestig de verchroomde doppen op de
overige wielbouten (volgens uitvoering).

)
Berg het gereedschap op in de houder.

Sneeuwkettingen


Onder winterse omstandigheden verbeteren sneeuwkettingen de tractie en het remgedrag van de auto.

Uitsluitend de voor wielen mogen van
sneeuwkettingen worden voorzien.
Een noodreser vewiel mag niet worden
voorzien van een sneeuwketting.
Neem voor meer informatie over
sneeuwkettingen contact op met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.



Montagetips



)
Als u onder weg sneeuwkettingen moet
monteren, zet de auto dan langs de kant
van de weg stil op een vlakke ondergrond.

)
Trek de handrem aan en plaats eventueel
wielblokken voor of achter de wielen om te
voorkomen dat de auto wegglijdt.

)
Monteer de sneeuwkettingen, volg daarbij
de aanwijzingen van de fabrikant.

)
Rijd langzaam weg en rijd een klein stukje
met een snelheid van maximaal 50 km/h.

)
Zet de auto stil en controleer of de
kettingen correct gespannen zijn.


Rijd niet met sneeuwkettingen op
een sneeuwvrij gemaakte weg om
schade aan de banden en het wegdek
te voorkomen. Het is raadzaam
voor vertrek het monteren van de
sneeuwkettingen te oefenen; doe dit op
een vlakke en droge ondergrond. Als
uw auto is voorzien van lichtmetalen
velgen, controleer dan of de ketting en
de bevestigingen de velg niet raken.

Houd u altijd aan de ter plekke
geldende regelgeving over het gebruik
van sneeuwkettingen en de maximaal
toegestane snelheid.

Gebruik uitsluitend kettingen die geschikt zijn
voor het type velg van uw auto:
Maat van de af
fabriek gemonteerde
banden Maximale afmeting
van de schakels
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19

gebruik van sneeuwkettingen
niet mogelijk
