2014 CITROEN DS4 Instructieboekjes (in Dutch)

247Onderhoud

011
Praktische informatie

Bandenreparatieset


De volledige set voor de reparatie van een
band bestaat uit een compressor en een flacon
met afdichtmiddel. Hiermee kunt u de band
tijdelijk repareren
, zodat u de dichtstbijzijnde
garage kunt bereiken.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.




Toegang tot de set


De sticker met snelheidslimiet I
moet
op het stuur wiel worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Rijd na het repareren met behulp van
de bandenreparatieset niet sneller dan
80 km/h.



Beschrijving van de set



A.
Schakelaar stand "Reparatie" of "Op
spanning brengen".

B.
Aan/uit schakelaar "I/O"
.

C.
Knop voor leeg laten lopen.

D.
Manometer (bar en psi).

E.
Opbergvak met:


- kabel + adapter voor 12V-aansluiting,

- diverse opblaasnippels voor accessoires
als ballonnen, fietsbanden, ...
F.
Flacon met afdichtmiddel.

G.
Witte slang met dop voor de reparatie.

H.
Zwarte slang voor het op spanning
brengen.

I.
Sticker met snelheidslimiet.
Deze set bevindt zich in de opbergbak onder de
vloerplaat van de bagageruimte.

251Praktische informatie

1. Afdichting van het lek




)
Rol de witte slang G
volledig uit.

)
Draai de dop van de witte slang los.

)
Sluit de witte slang aan op het ventiel van
de lekke band.



Reparatiemethode


Ver wijder het voor werp dat de lekkage
heeft veroorzaakt niet uit de band.


)
Sluit de stekker van de compressor aan op
de 12V-aansluiting in de auto.

)
Start de motor en laat deze draaien.



)
Zet het contact af.


Let op: dit product is schadelijk
(ethyleenglycol, colofonium...) bij
inname en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen.


)
Zet de schakelaar A
in de stand
"Reparatie".

)
Controleer of de schakelaar B
in
de stand "O"
staat.


De elektrische installatie van de auto
biedt de mogelijkheid een compressor
aan te sluiten en te gebruiken voor de
duur die nodig is om een gerepareerde
lekke band op spanning te brengen
of om een klein opblaasartikel op te
blazen.

)
Activeer de compressor door de
schakelaar B
in de stand "I"
te zetten, tot
de bandenspanning 2,0 bar bedraagt.
Het afdichtmiddel wordt onder druk in
de band gespoten; neem gedurende
deze handeling de slang niet los van de
aansluiting (kans op spatten).



)
Ver wijder de set en draai de dop van de
witte slang vast.
Zorg ervoor dat restanten van de vloeistof
niet op of in de auto terecht kunnen komen.
Houd de set binnen handbereik.

)
Maak direct een rit van ongeveer vijf
kilometer met matige snelheid (tussen
20 en 60 km/h), zodat het afdichtmiddel het
lek kan dichten.

)
Zet de auto stil en controleer de reparatie
en de bandenspanning met de set.

Schakel de compressor niet in voordat
de witte slang is aangesloten op het
ventiel van de band: het afdichtmiddel
wordt anders buiten de band gespoten.



Controlesysteem bandenspanning

Als uw auto is uitgerust met
een controlesysteem voor de
bandenspanning, zal het verklikkerlampje
voor te lage bandenspanning na
het repareren van een wiel blijven
branden tot u het systeem laat resetten
door het CITROËN-netwerk of een
gekwalificeerde werkplaats.


Als na vijf tot zeven minuten de
gewenste bandenspanning niet is
bereikt, is de band niet te repareren
met de bandenreparatieset; neem
contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats om u
verder te helpen.

253Praktische informatie

2. Op spanning brengen




)
Breng de band met behulp van de
compressor op de voorgeschreven
spanning (spanning verhogen:
schakelaar B
in stand "I"
; spanning
verlagen: schakelaar B
in stand "O"

en knop C
indrukken), zoals vermeld
op de bandenspanningssticker in de
portieropening aan bestuurderszijde.
Als de bandenspanning sterk daalt, is
het lek niet goed gedicht; neem contact
op met het CITROËN-netwerk of een
gekwalificeerde werkplaats om u verder te
helpen.

)
Ver wijder de set en berg deze op.

)
Rijd niet harder dan 80 km/h en niet verder
dan 200 km.




)
Zet de schakelaar A
in de stand
"Bandenspanning".

)
Rol de zwarte slang H
volledig
uit.

)
Sluit de zwarte slang aan op het ventiel van
de gerepareerde band.



)
Sluit de stekker van de compressor weer
aan op de 12V-aansluiting in de auto.

)
Start de motor opnieuw en laat de motor
draaien.


Ga zo snel mogelijk naar een
ser vicepunt van het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Vergeet niet de technicus te vertellen
dat u de set hebt gebruikt. Na nadere
inspectie kan de technicus u vertellen
of de band gerepareerd kan worden of
moet worden vervangen.

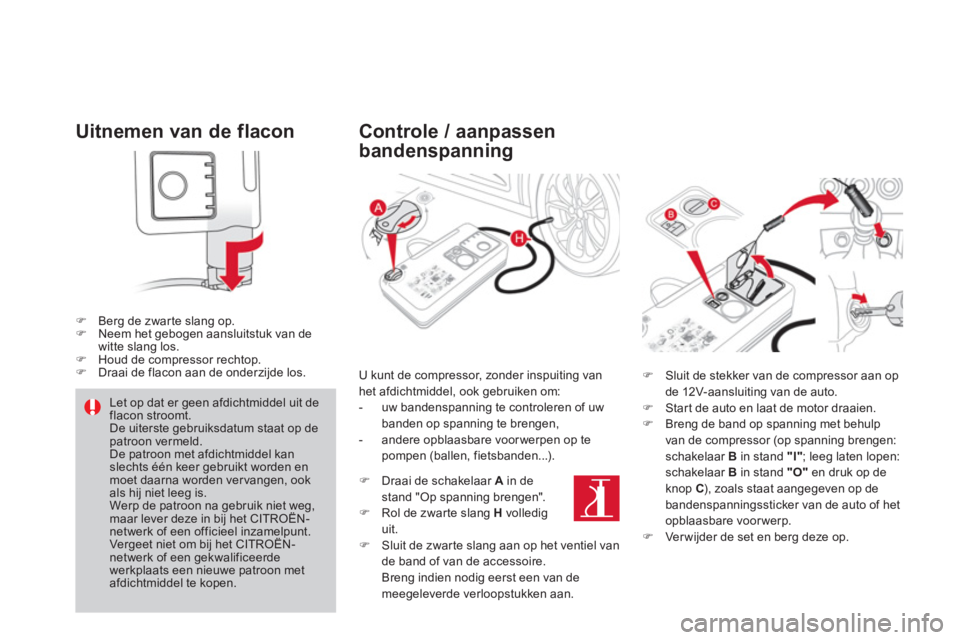

Uitnemen van de flacon




)
Berg de zwarte slang op.

)
Neem het gebogen aansluitstuk van de
witte slang los.

)
Houd de compressor rechtop.

)
Draai de flacon aan de onderzijde los.



Controle / aanpassen
bandenspanning

Let op dat er geen afdichtmiddel uit de
flacon stroomt.
De uiterste gebruiksdatum staat op de
patroon vermeld.
De patroon met afdichtmiddel kan
slechts één keer gebruikt worden en
moet daarna worden ver vangen, ook
als hij niet leeg is.
Werp de patroon na gebruik niet weg,
maar lever deze in bij het CITROËN-
netwerk of een officieel inzamelpunt.
Vergeet niet om bij het CITROËN-
netwerk of een gekwalificeerde
werkplaats een nieuwe patroon met
afdichtmiddel te kopen.

U kunt de compressor, zonder inspuiting van
het afdichtmiddel, ook gebruiken om:


- uw bandenspanning te controleren of uw
banden op spanning te brengen,

- andere opblaasbare voor werpen op te
pompen (ballen, fietsbanden...).



)
Sluit de stekker van de compressor aan op
de 12V-aansluiting van de auto.

)
Start de auto en laat de motor draaien.

)
Breng de band op spanning met behulp
van de compressor (op spanning brengen:
schakelaar B
in stand "I"
; leeg laten lopen:
schakelaar B
in stand "O"
en druk op de
knop C
), zoals staat aangegeven op de
bandenspanningssticker van de auto of het
opblaasbare voorwerp.

)
Ver wijder de set en berg deze op.




)
Draai de schakelaar A
in de
stand "Op spanning brengen".

)
Rol de zwarte slang H
volledig
uit.

)
Sluit de zwarte slang aan op het ventiel van
de band of van de accessoire.
Breng indien nodig eerst een van de
meegeleverde verloopstukken aan.
