2014 CITROEN DS3 Betriebsanleitungen (in German)

223Praktische Tipps

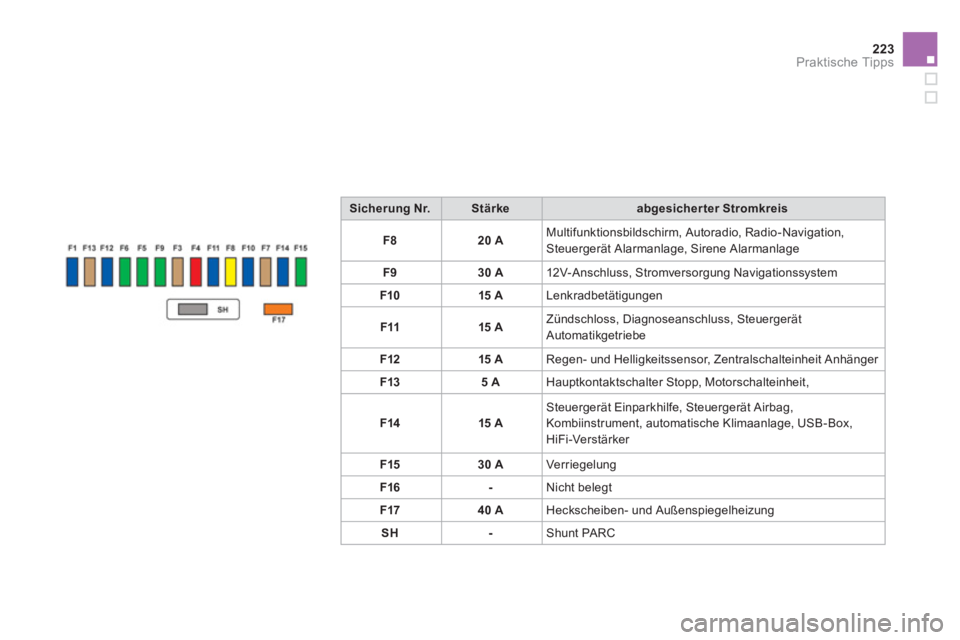

Sicherung Nr.Stärkeabgesicherter Stromkreis
F
820 AMultifunktionsbildschirm, Autoradio, Radio-Navigation, Steuergerät Alarmanlage, Sirene Alarmanlage
F
930 A12V- A nschluss, Stromversorgung Navigationssystem
F10 15
ALenkradbetätigungen
F1
115 AZündschloss, Diagnoseanschluss, SteuergerätAutomatikgetriebe
F1
215 ARegen- und Helligkeitssensor, Zentralschalteinheit Anhänger
F1
35 AHauptkontaktschalter Stopp, Motorschalteinheit,
F1415 ASteuergerät Einparkhilfe, Steuergerät Airbag, Kombiinstrument, automatische Klimaanlage, USB-Box,HiFi-Verstärker
F15
30 AVer r iegelung
F16-Nicht belegt
F1740 AHeckscheiben- und Außenspiegelheizung
SH-Shunt PARC

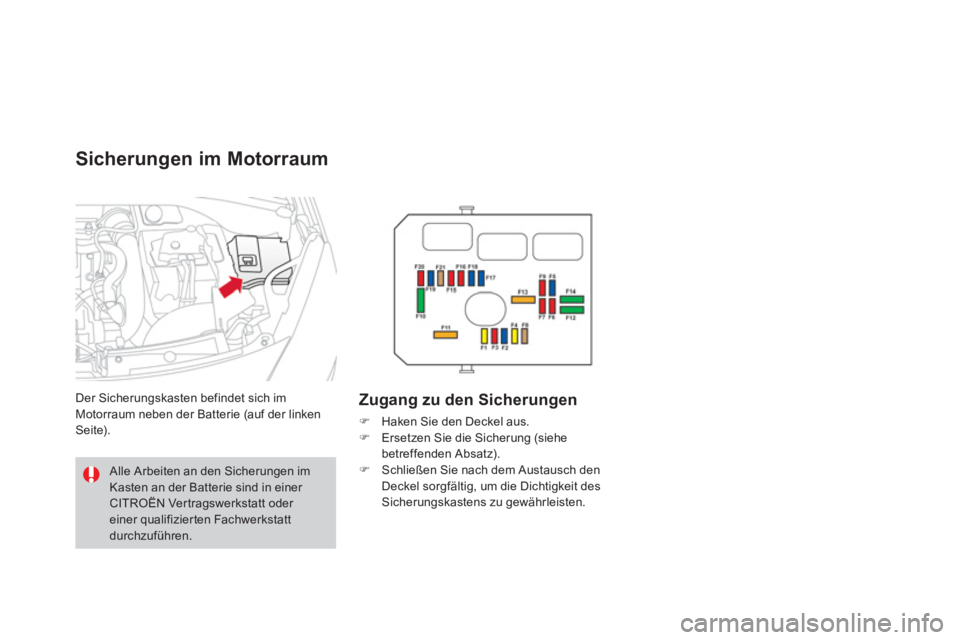

Sicherungen im Motorraum
Der Sicherungskasten befindet sich imMotorraum neben der Batterie (auf der linkenSeite).

Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz). ) Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit desSicherungskastens zu gewährleisten.
Alle Arbeiten an den Sicherungen imKasten an der Batterie sind in einer CITROËN Vertragswerkstatt oder einer qualifizierten Fachwerkstatt durchzuführen.

225
Praktische Tipps

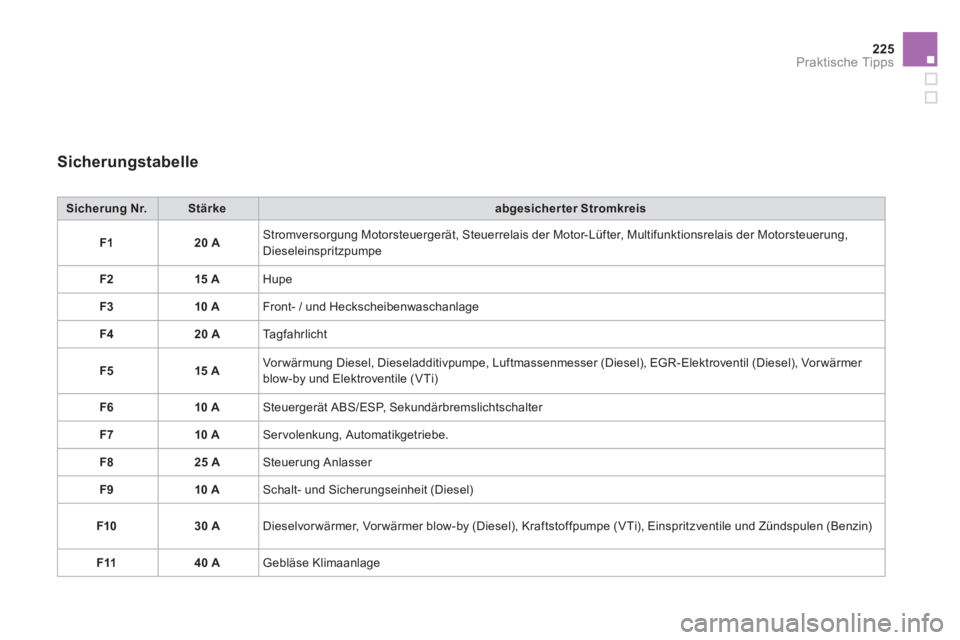

Sicherungstabelle
Sicherung Nr.Stärkeabgesicherter Stromkreis
F120 A Stromversorgung Motorsteuergerät, Steuerrelais der Motor-Lüfter, Multifunktionsrelais der Motorsteuerung,
Dieseleinspritzpumpe
F
215 A Hupe
F
310 A Front- / und Heckscheibenwaschanlage
F420 A
Tagfahrlicht
F5
15 A Vor wärmung Diesel, Dieseladditivpumpe, Luftmassenmesser (Diesel), EGR-Elektroventil (Diesel), Vor wärmer
blow-by und Elektroventile (VTi)
F
610 A Steuergerät ABS/ESP, Sekundärbremslichtschalter
F
710 A Servolenkung, Automatikgetriebe.
F8
25 A Steuerung Anlasser
F
910 A Schalt- und Sicherungseinheit (Diesel)
F10 30 A
Dieselvorwärmer, Vorwärmer blow-b
y (Diesel), Kraftstoffpumpe (VTi), Einspritzventile und Zündspulen (Benzin)
F1140 A Gebläse Klimaanlage

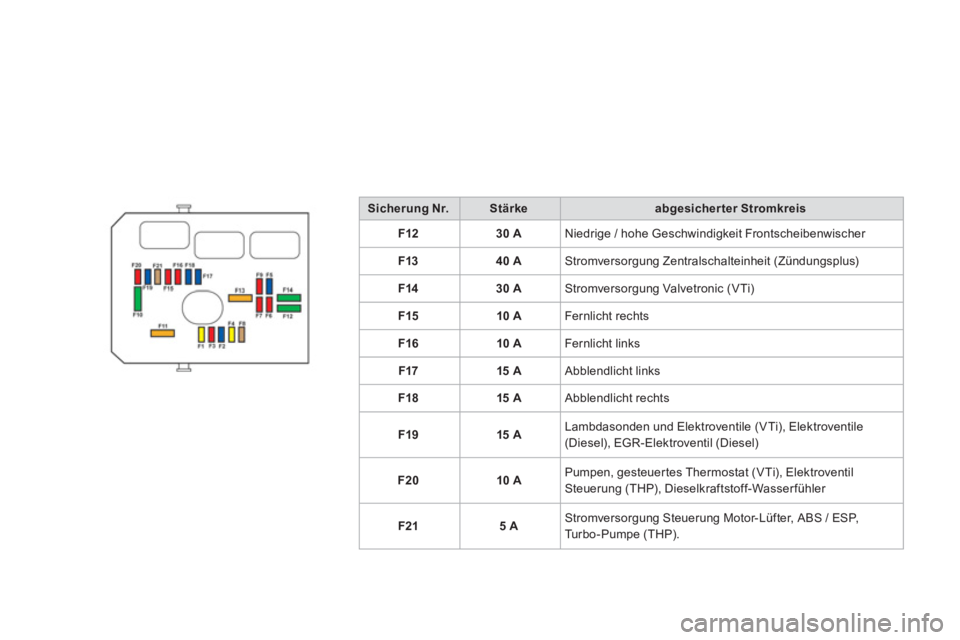

Sicherung Nr.Stärkeabgesicherter Stromkreis
F1230 ANiedrige / hohe Geschwindigkeit Frontscheibenwischer
F1
340 AStromversorgung Zentralschalteinheit (Zündungsplus)
F1
430 AStromversorgung Valvetronic (VTi)
F1
510 AFernlicht rechts
F16 10 A
Fernlicht links
F1715 A Abblendlicht links
F18 15 A
Abblendlicht rechts
F1
915 ALambdasonden und Elektroventile (VTi), Elektroventile
(Diesel), EGR-Elektroventil (Diesel)
F20 10 APumpen, gesteuer tes Thermostat
(VTi), Elektroventil Steuerung (THP), Dieselkraftstoff-Wasserfühler
F2
15 AStromversorgung Steuerung Motor-Lüfter, ABS / ESP,
Tu r b o - P u m p e (THP).

227Praktische Tipps

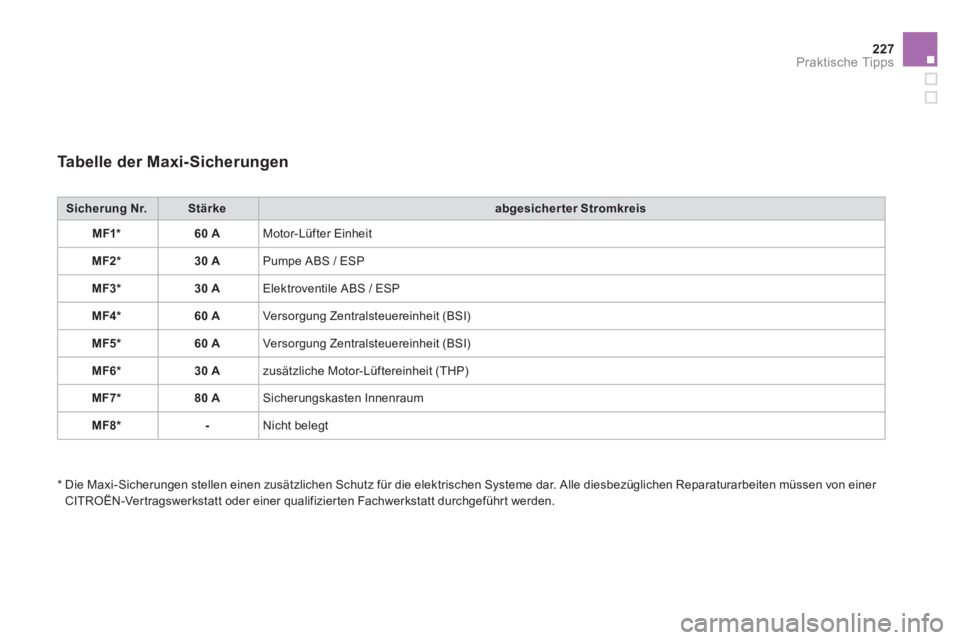

Tabelle der Maxi-Sicherungen
Sicherung Nr.Stärkeabgesicherter Stromkreis
MF1*60 A
Motor- Lüfter Einheit
MF2* 30 A
Pumpe ABS / ESP
MF3 * 30 A
Elektroventile ABS / ESP
MF4 * 60 A
Ver sorgung Zentralsteuereinheit (BSI)
MF5 *60 A
Ver sorgung Zentralsteuereinheit (BSI)
MF6 * 30 A
zusätzliche Motor-Lüftereinheit (THP)
MF7 * 80
A
Sicherungskasten Innenraum
MF8 *-
Nicht belegt

*

Die Maxi-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einer
CITROËN-Vertragswerkstatt oder einer qualifizierten Fachwerkstatt durchgeführt werden.

Batterie Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie (Starthilfe)

Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,
) stellen Sie die Haubenstütze fest, )
heben Sie die Kunststoffabdeckung am(+)-Pol an.


Zugang zur BatterieNach dem Wiedereinbau der Batterie durch das CITROËN-Händlernetz oder durch eine qualifizierte Fachwerkstatt ist dasSTOP & STA R T-System erst nach einem kontinuierlichen Stillstand des Fahrzeugs,dessen Dauer (bis zu ca. acht Stunden) von den klimatischen Verhältnissen und demBatterieladezustand abhängt, wieder aktiv.
Das Vorhandensein dieses Aufklebers, insbesondere beim STOP & STA R T-System, weist auf die Ver wendung einer bleihaltigen 12V-Batterie mit spezieller Te c h n o l ogie und speziellen Eigenschaftenhin. Der Austausch oder das Abklemmendieser Batterie ist ausschließlich durch einen CITROËN-Vertragspartner oder einequalifizierte Fachwerkstatt vorzunehmen. Die Nichteinhaltung dieser Hinweise kann zu einem frühzeitigen Verschleiß der Batterie führen.

Praktische Tipps
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann der Motor mit einer Hilfsbatterie (extern oder von einem anderen Fahrzeug) undStarthilfekabel gestartet werden.

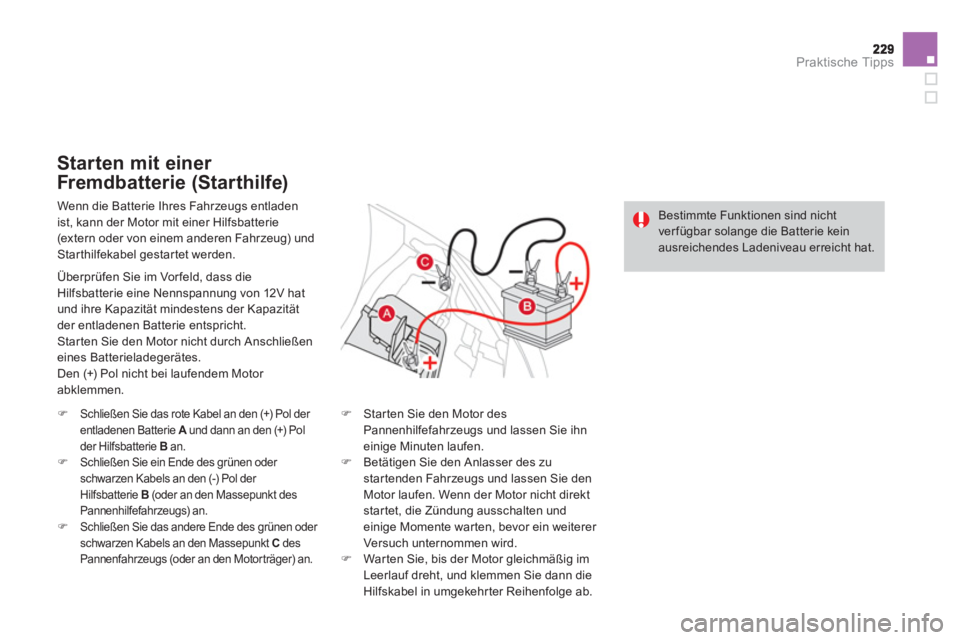

Starten mit einer
Fremdbatterie
(Starthilfe)

Überprüfen Sie im Vor feld, dass dieHilfsbatterie eine Nennspannung von 12V hat
und ihre Kapazität mindestens der Kapazitätder entladenen Batterie entspricht.
Starten Sie den Motor nicht durch Anschließeneines Batterieladegerätes.
Den (+) Pol nicht bei laufendem Motor abklemmen.
)Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie Aund dann an den (+) PolAder Hilfsbatterie B
an. )Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B
(oder an den Massepunkt des
Pannenhilfefahrzeugs) an.)Schließen Sie das andere Ende des grünen oder
schwarzen Kabels an den Massepunkt C desPannenfahrzeugs (oder an den Motor träger) an.
)
Starten Sie den Motor des Pannenhilfefahrzeugs und lassen Sie ihneinige Minuten laufen. )

Betätigen Sie den Anlasser des zu startenden Fahrzeugs und lassen Sie den Motor laufen. Wenn der Motor nicht direkt startet, die Zündung ausschalten und einige Momente warten, bevor ein weiterer
Versuch unternommen wird. )
War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann dieHilfskabel in umgekehrter Reihenfolge ab.

Bestimmte Funktionen sind nicht ver fügbar solange die Batterie kein ausreichendes Ladeniveau erreicht hat.

Vor einem Eingriff an der Batterie schützen SieAugen und Gesicht. Um jegliche Explosions- oder Brandgefahr zu vermeiden, muss jeder Eingriff an der Batterie in einer gut belüfteten Umgebung stattfinden und esdür fen sich keine offenen Flammen oder Quellen von Funkenbildung in der Nähe befinden. Versuchen Sie nicht, eine gefrorene Batterie wieder aufzuladen, sie muss zuerst aufgetaut werden um jegliche Explosionsgefahr zu vermeiden. Wenndie Batterie gefroren war, muss sie vor Aufladenvon einem CITROËN-Vertragspartner oder einer qualifizierten Fachwerkstatt kontrolliert werden, umsicherzustellen, dass die internen Komponenten nicht beschädigt sind und das Gehäuse keineRisse aufweist, da dies das Austreten giftiger und korrosiver Säure zur Folge haben kann.
Achten Sie darauf, die Pole nicht zu ver tauschen undver wenden Sie ausschließlich ein 12V-Ladegerät.Klemmen Sie die Pole nicht bei laufendem Motor ab.Laden Sie die Batterie erst auf, wenn Sie die Poleabgeklemmt haben. Waschen Sie sich nach Ende der Arbeiten sorgfältigdie Hände.
Schieben Sie das Fahrzeug nicht an, um den Motor zu starten, wenn es mit einemautomatisierten Schaltgetriebe oder einem Automatik-Getriebe ausgerüstet ist.

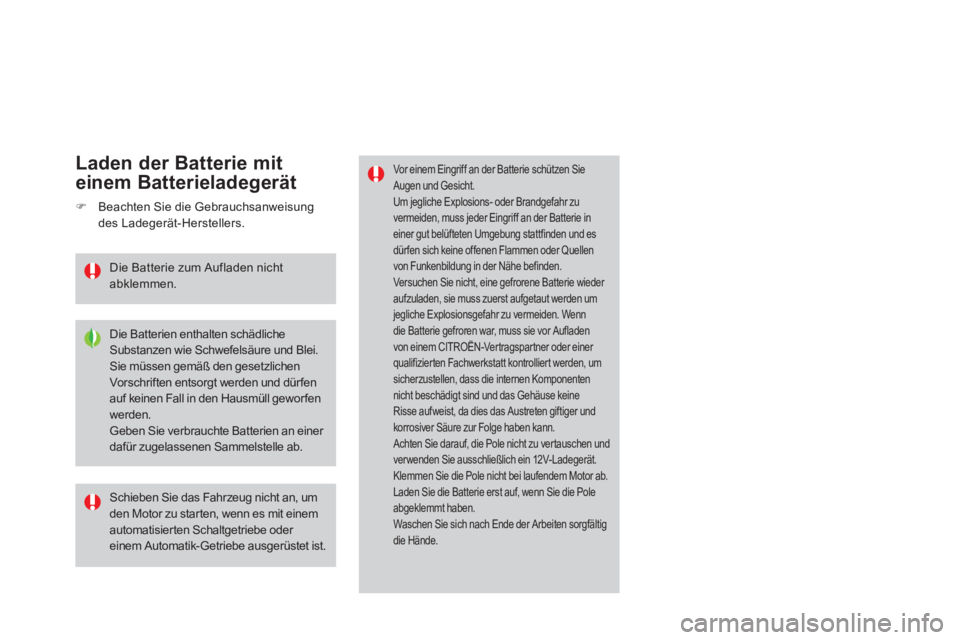

Laden der Batterie mit
einem Batterieladegerät

Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei.Sie müssen gemäß den gesetzlichenVorschriften entsorgt werden und dürfenauf keinen Fall in den Hausmüll geworfen werden. Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.
)Beachten Sie die Gebrauchsanweisungdes Ladegerät-Herstellers.


Die Batterie zum Aufladen nicht abklemmen.
