Praktische Tipps

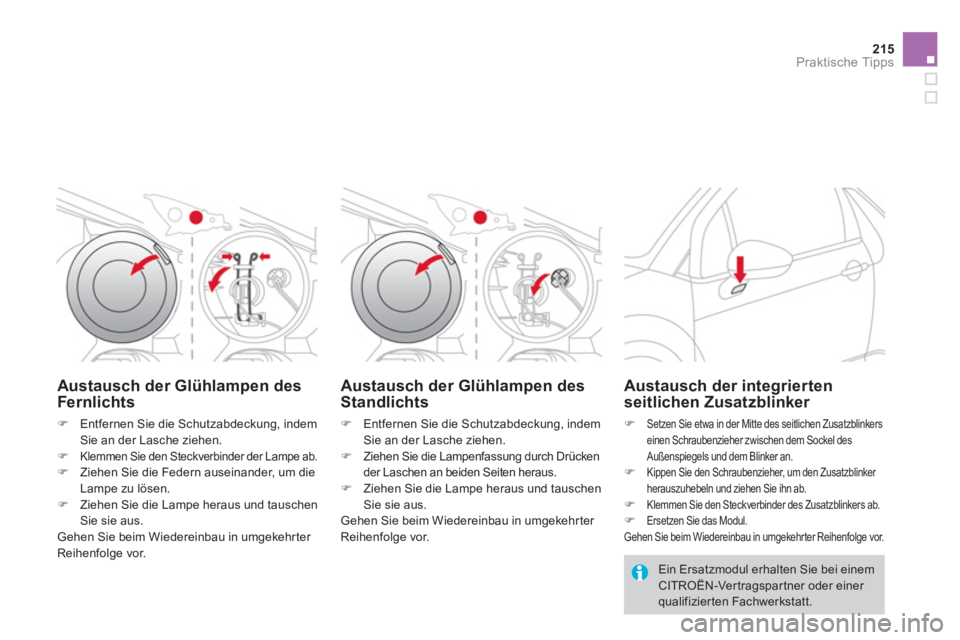

Austausch der Glühlampen des
Fernlichts
)Entfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen.)Klemmen Sie den Steckverbinder der Lampe ab.)Ziehen Sie die Federn auseinander, um dieLampe zu lösen. )Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor.
Austausch der Glühlampen des
Standlichts
) Entfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen. )Ziehen Sie die Lampenfassung durch Drücken
der Laschen an beiden Seiten heraus.) Ziehen Sie die Lampe heraus und tauschenSie sie aus. Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.


Austausch der integrierten
seitlichen Zusatzblinker
) Setzen Sie etwa in der Mitte des seitlichen Zusatzblinkers
einen Schraubenzieher zwischen dem Sockel desAußenspiegels und dem Blinker an. )
Kippen Sie den Schraubenzieher, um den Zusatzblinker
herauszuhebeln und ziehen Sie ihn ab.) Klemmen Sie den Steckverbinder des Zusatzblinkers ab.)
Ersetzen Sie das Modul.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Ein Ersatzmodul erhalten Sie bei einem CITROËN-Vertragspartner oder einer qualifizierten Fachwerkstatt.

Ein Ersatzmodul erhalten Sie bei einem CITROËN-Vertragspartner oder einer qualifizierten Fachwerkstatt.Sollten Sie Schwierigkeiten beim Austausch dieser Lampen haben, können Sie sich ebenfalls an einen CITROËN-Vertragspartner oder eine qualifizierte Fachwerkstatt wenden.

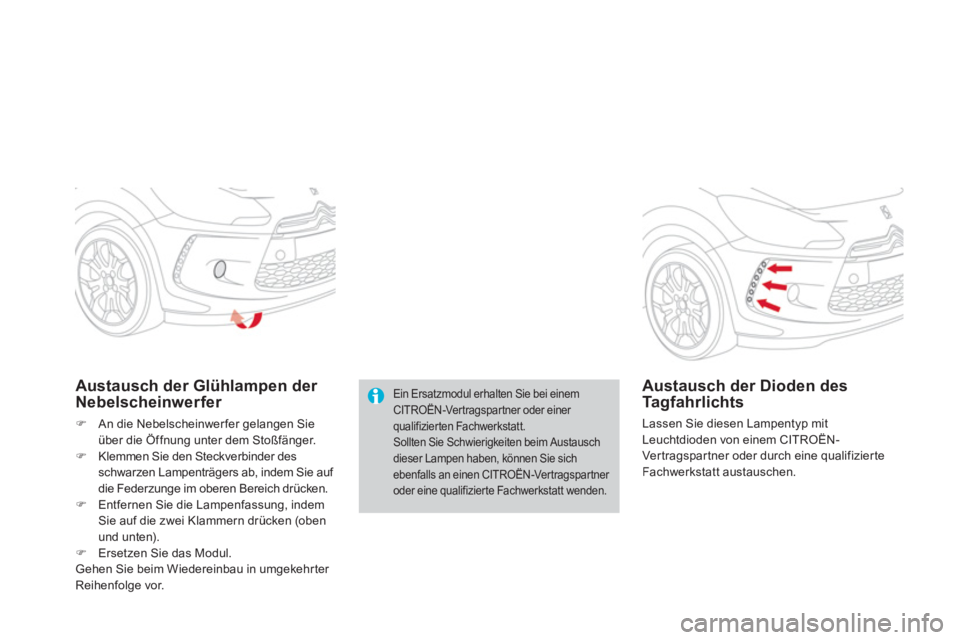

Austausch der Glühlampen der
Nebelscheinwerfer
)An die Nebelscheinwer fer gelangen Sie über die Öffnung unter dem Stoßfänger.)Klemmen Sie den Steckverbinder des
schwarzen Lampenträgers ab, indem Sie auf die Federzunge im oberen Bereich drücken.)Entfernen Sie die Lampenfassung, indemSie auf die zwei Klammern drücken (oben und unten). )Ersetzen Sie das Modul.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der Dioden des Tagfahrlichts

Lassen Sie diesen Lampentyp mit
Leuchtdioden von einem CITROËN-Vertragspar tner oder durch eine qualifizierte Fachwerkstatt austauschen.

217Praktische Tipps
1.Bremsleuchten / Standleuchten (P21/5W)2.Standlicht (P5W)3.Blinkleuchten (PY21W bernsteingelb)4.Nebelschlussleuchte, links (PR21W rot)Rückfahrscheinwerfer, rechts(P21W)

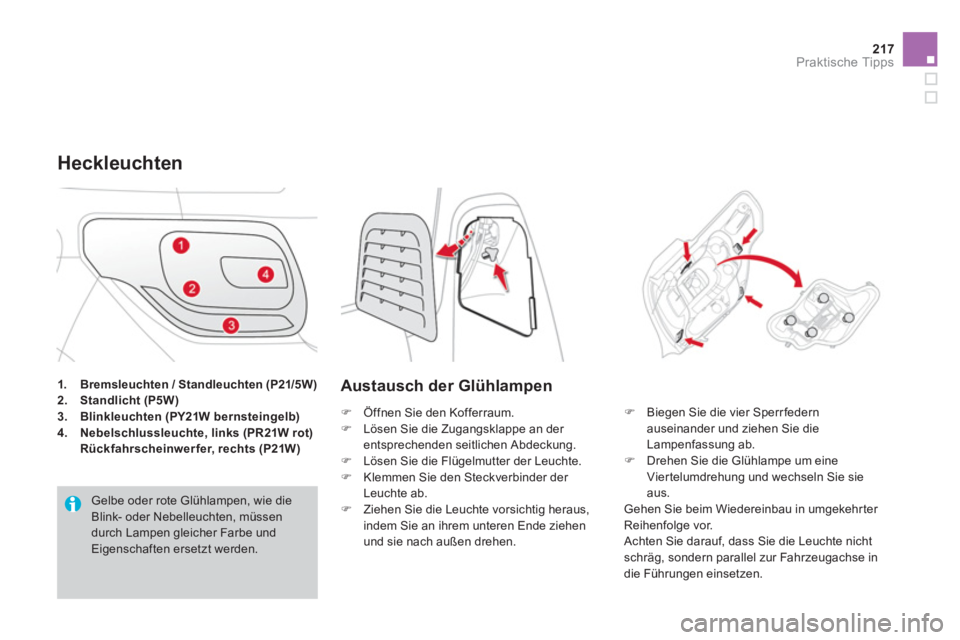

Heckleuchten
Gelbe oder rote Glühlampen, wie die Blink- oder Nebelleuchten, müssendurch Lampen gleicher Farbe undEigenschaften ersetzt werden.
Austausch der Glühlampen
) Öffnen Sie den Kofferraum.)
Lösen Sie die Zugangsklappe an der entsprechenden seitlichen Abdeckung.)
Lösen Sie die Flügelmutter der Leuchte. )
Klemmen Sie den Steckverbinder der Leuchte ab.)
Ziehen Sie die Leuchte vorsichtig heraus,
indem Sie an ihrem unteren Ende ziehen und sie nach außen drehen.
) Biegen Sie die vier Sperr federn
auseinander und ziehen Sie dieLampenfassung ab. ) Drehen Sie die Glühlampe um eine Viertelumdrehung und wechseln Sie sieaus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nichtschräg, sondern parallel zur Fahrzeugachse in die Führungen einsetzen.

Austausch der Blinkleuchten (4) und der Nebelschlussleuchte oder des Rückfahrscheinwerfers (5)
)Drehen Sie die Glühlampe um eine
Viertelumdrehun
g und wechseln Sie sie aus.



Austausch des LED-Standlichts und
der LED-Bremsleuchten (Dioden)
Für den Austausch dieses Diodenlampentyps,
wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.

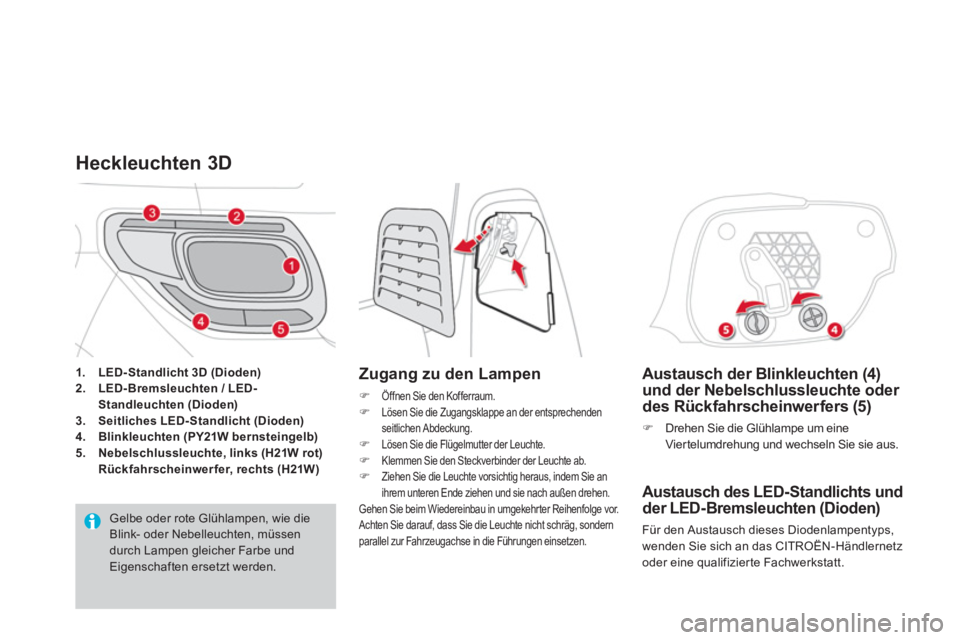

Heckleuchten 3D

Zugang zu den Lampen
)
Öffnen Sie den Kofferraum. )
Lösen Sie die Zugangsklappe an der entsprechendenseitlichen Abdeckung.
)
Lösen Sie die Flügelmutter der Leuchte. )
Klemmen Sie den Steckverbinder der Leuchte ab. )
Ziehen Sie die Leuchte vorsichtig heraus, indem Sie an
ihrem unteren Ende ziehen und sie nach außen drehen.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht schräg, sondernparallel zur Fahrzeugachse in die Führungen einsetzen.
1.LED- Standlicht 3D (Dioden)2.LED-Bremsleuchten / LED-
Standleuchten (Dioden)3.Seitliches LED-Standlicht (Dioden)
4. Blinkleuchten (PY21W bernsteingelb)5.Nebelschlussleuchte, links (H21W rot)Rückfahrscheinwer fer, rechts(H21W)
Gelbe oder rote Glühlampen, wie die Blink- oder Nebelleuchten, müssen durch Lampen gleicher Farbe und Eigenschaften ersetzt werden.

Praktische Tipps

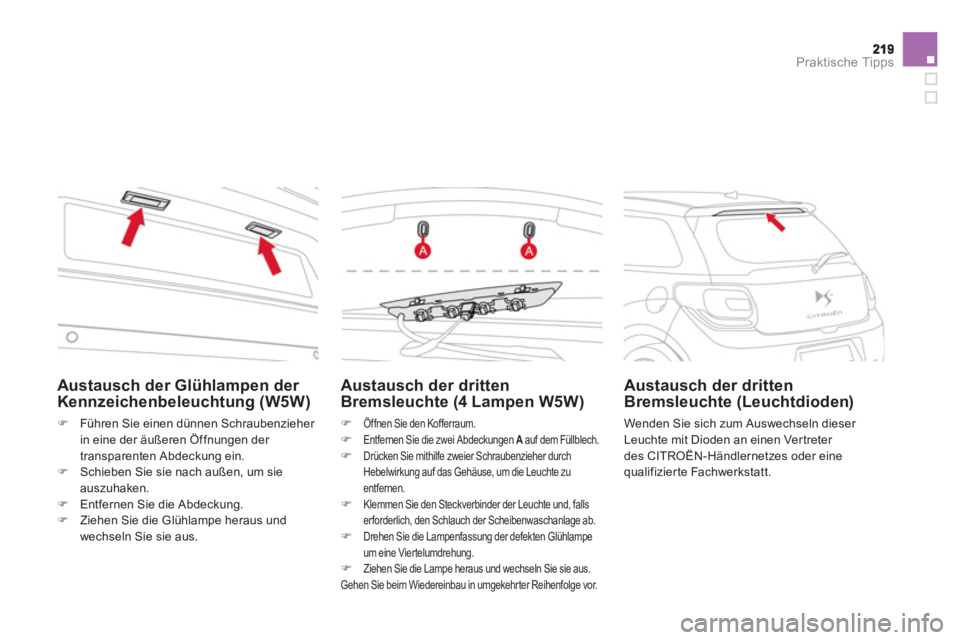

Austausch der drittenBremsleuchte (4 Lampen W5W)
) Öffnen Sie den Kofferraum.)
Entfernen Sie die zwei Abdeckungen Aauf dem Füllblech.A)
Drücken Sie mithilfe zweier Schraubenzieher durch Hebelwirkung auf das Gehäuse, um die Leuchte zu entfernen.)
Klemmen Sie den Steckverbinder der Leuchte und, falls erforderlich, den Schlauch der Scheibenwaschanlage ab. )
Drehen Sie die Lampenfassung der defekten Glühlampe um eine Vier telumdrehung. )
Ziehen Sie die Lampe heraus und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.



Austausch der dritten
Bremsleuchte (Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser Leuchte mit Dioden an einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt.


Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)
)Führen Sie einen dünnen Schraubenzieher
in eine der äußeren Öffnun
gen der
transparenten Abdeckung ein. )Schieben Sie sie nach außen, um sie auszuhaken. )Entfernen Sie die Abdeckung.)Ziehen Sie die Glühlampe heraus und
wechseln Sie sie aus.

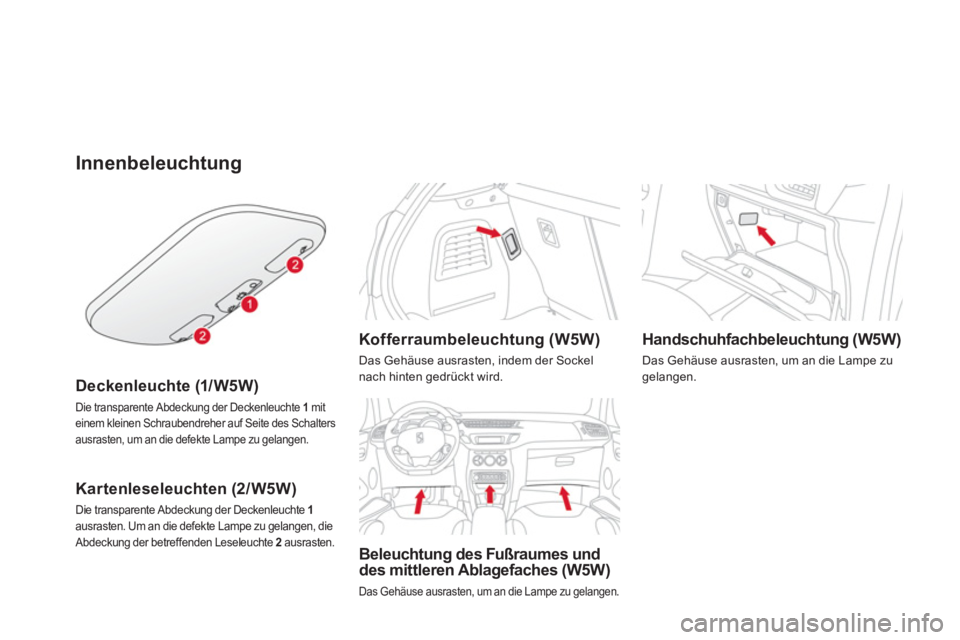

Innenbeleuchtung
Deckenleuchte (1/W5W)
Die transparente Abdeckung der Deckenleuchte 1 miteinem kleinen Schraubendreher auf Seite des Schaltersausrasten, um an die defekte Lampe zu gelangen.
Kartenleseleuchten (2/W5W)
Die transparente Abdeckung der Deckenleuchte 1ausrasten. Um an die defekte Lampe zu gelangen, dieAbdeckung der betreffenden Leseleuchte 2ausrasten.



Kofferraumbeleuchtung (W5W)

Das Gehäuse ausrasten, indem der Sockel
nach hinten gedrückt wird.

Beleuchtung des Fußraumes und
des mittleren Ablagefaches (W5W)
Das Gehäuse ausrasten, um an die Lampe zu gelangen.


Handschuhfachbeleuchtung (W5W)


Das Gehäuse ausrasten, um an die Lampe zu gelangen.

221Praktische Tipps

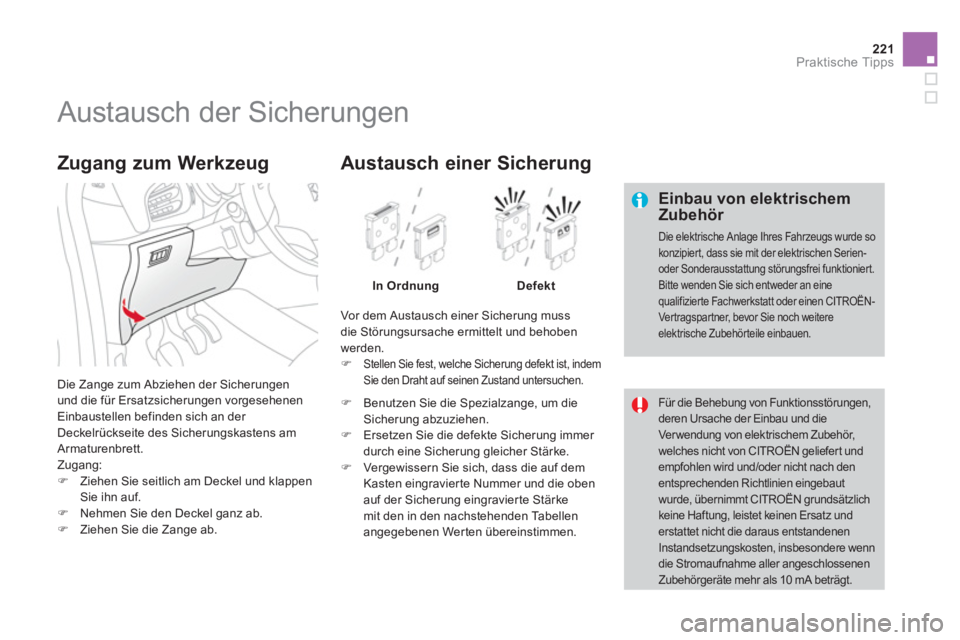

Austausch der Sicherungen

Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so konzipier t, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich entweder an einequalifizierte Fachwerkstatt oder einen CITROËN-Vertragspartner, bevor Sie noch weitere elektrische Zubehörteile einbauen.
Für die Behebung von Funktionsstörungen,deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör, welches nicht von CITROËN geliefert und empfohlen wird und/oder nicht nach den entsprechenden Richtlinien eingebaut wurde, übernimmt CITROËN grundsätzlichkeine Haf tung, leistet keinen Ersatz und erstattet nicht die daraus entstandenenInstandsetzungskosten, insbesondere wenn die Stromaufnahme aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.

Die Zange zum Abziehen der Sicherungen
und die für Ersatzsicherungen vorgesehenen Einbaustellen befinden sich an der
Deckelrückseite des Sicherungskastens am Armaturenbrett.
Zugang:)Ziehen Sie seitlich am Deckel und klappenSie ihn auf.)Nehmen Sie den Deckel ganz ab. )Ziehen Sie die Zange ab.

Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behobenwerden. )Stellen Sie fest, welche Sicherung defekt ist, indemSie den Draht auf seinen Zustand untersuchen.
Austausch einer Sicherung
In OrdnungDefekt
) Benutzen Sie die Spezialzange, um dieSicherung abzuziehen. )
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.) Vergewisser n Sie sich, dass die auf dem
Kasten eingravier te Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.

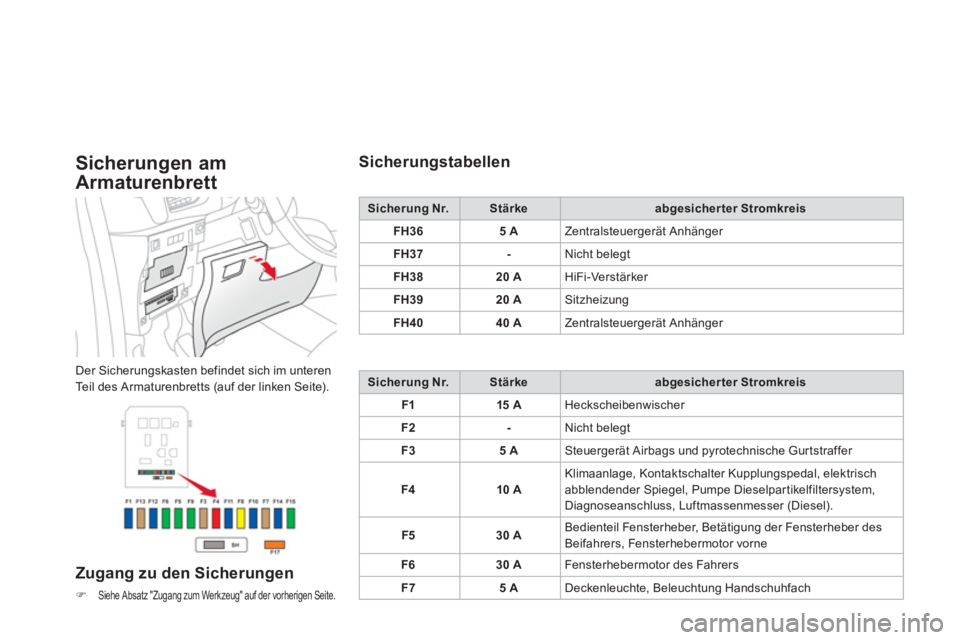

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
)Siehe Absatz "Zugang zum Werkzeug" auf der vorherigen Seite.



Sicherungstabellen
Sicherung Nr.Stärkeabgesicherter Stromkreis
FH3
65 AZentralsteuergerät Anhänger
FH3
7-Nicht belegt
FH3
820AHiFi-Verstärker
FH39
20 ASitzheizung
FH4
040 AZentralsteuergerät Anhänger
Sicherung Nr.Stärkeabgesicherter Stromkreis
F115 AHeckscheibenwischer
F2-Nicht belegt
F3 5
ASteuergerät Airbags und pyrotechnische Gurtstraffer
F410 AKlimaanlage, Kontaktschalter Kupplungspedal, elektrisch abblendender Spiegel, Pumpe Dieselpartikelfiltersystem, Diagnoseanschluss, Luftmassenmesser (Diesel).
F5
30 ABedienteil Fensterheber, Betätigung der Fensterheber des
Beifahrers, Fensterhebermotor vorne
F6
30 AFensterhebermotor des Fahrers
F7 5 ADeckenleuchte, Beleuchtung Handschuhfach
