207
Praktische Tipps

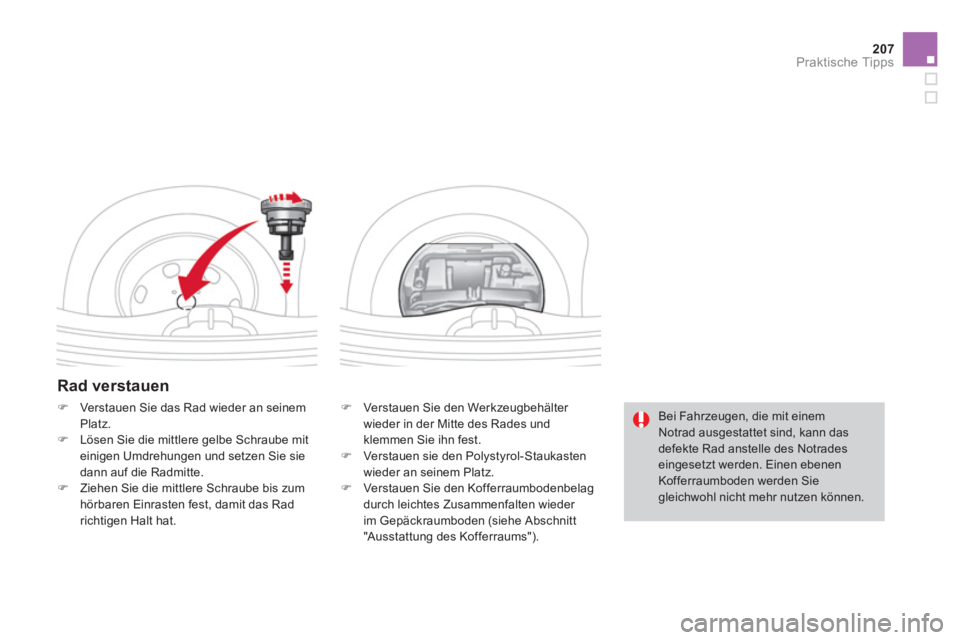

Rad verstauen
)
Verstauen Sie den Werkzeugbehälter
wieder in der Mitte des Rades undklemmen Sie ihn fest. ) Verstauen sie den Polystyrol-Staukasten
wieder an seinem Platz.) Ver st auen Sie den Kofferraumbodenbelag durch leichtes Zusammenfalten wieder
im Gepäckraumboden (siehe Abschnitt"Ausstattung des Kofferraums").

)Ver st auen Sie das Rad wieder an seinem
Platz. )Lösen Sie die mittlere gelbe Schraube mit einigen Umdrehungen und setzen Sie sie dann auf die Radmitte. )Ziehen Sie die mittlere Schraube bis zum hörbaren Einrasten fest, damit das Radrichtigen Halt hat.
Bei Fahrzeugen, die mit einem Notrad ausgestattet sind, kann dasdefekte Rad anstelle des Notrades eingesetzt werden. Einen ebenen Kofferraumboden werden Sie gleichwohl nicht mehr nutzen können.

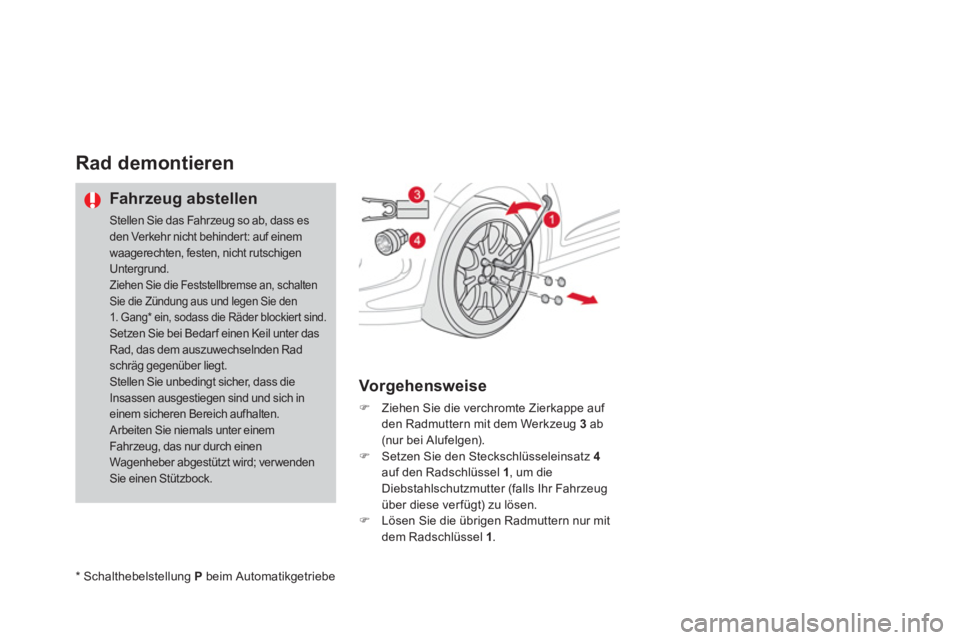

Rad demontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es den Verkehr nicht behindert: auf einem waagerechten, festen, nicht rutschigenUntergrund.
Ziehen Sie die Feststellbremse an, schaltenSie die Zündung aus und legen Sie den 1. Gang
* ein, sodass die Räder blockiert sind. Setzen Sie bei Bedar f einen Keil unter das Rad, das dem auszuwechselnden Rad schräg gegenüber liegt. Stellen Sie unbedingt sicher, dass die Insassen ausgestiegen sind und sich ineinem sicheren Bereich aufhalten. Arbeiten Sie niemals unter einemFahr zeug, das nur durch einen Wagenheber abgestützt wird; ver wenden Sie einen Stützbock.

Vorgehensweise
)
Ziehen Sie die verchromte Zierkappe auf
den Radmuttern mit dem Werkzeug 3 ab
(nur bei Alufelgen). )
Setzen Sie den Steckschlüsseleinsatz 4auf den Radschlüssel 1 , um die
Diebstahlschutzmutter (falls Ihr Fahrzeug über diese verfügt) zu lösen. ) Lösen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1.
*
Schalthebelstellun
g Pbeim Automatikgetriebe

Praktische Tipps

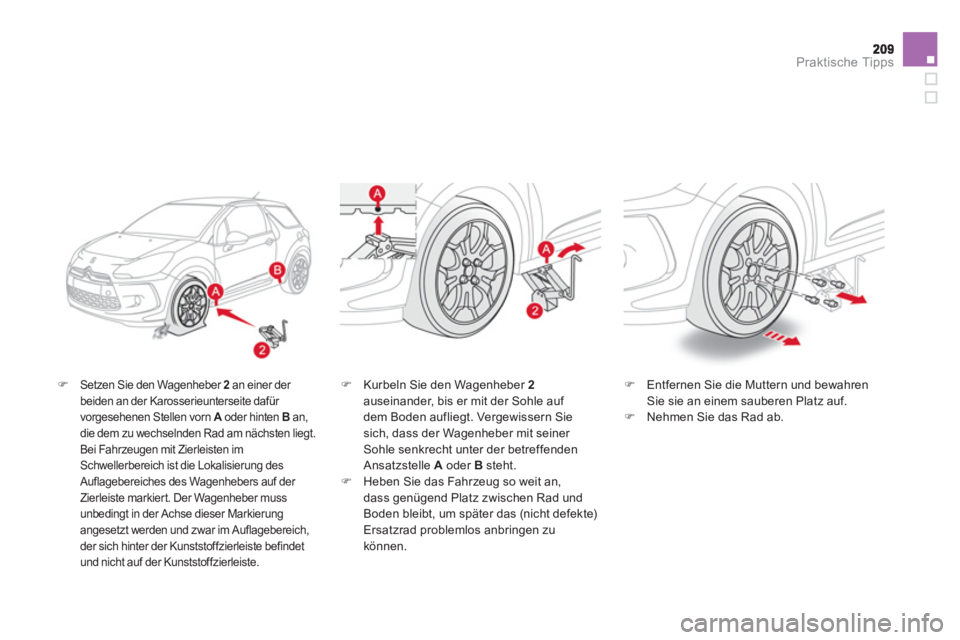

)Setzen Sie den Wagenheber 2 an einer der beiden an der Karosserieunterseite dafür
vorgesehenen Stellen vorn Aoder hinten AB an,
die dem zu wechselnden Rad am nächsten liegt.
Bei Fahrzeugen mit Zierleisten im Schwellerbereich ist die Lokalisierung des Auflagebereiches des Wagenhebers auf der Zierleiste markier t. Der Wagenheber mussunbedingt in der Achse dieser Markierung angesetzt werden und zwar im Auflagebereich,der sich hinter der Kunststoffzierleiste befindet und nicht auf der Kunststoffzierleiste.
) Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.)
Nehmen Sie das Rad ab.


)
Kurbeln Sie den Wagenheber 2auseinander, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Siesich, dass der Wagenheber mit seiner Sohle senkrecht unter der betreffenden
Ansatzstelle Aoder B steht.)
Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad und
Boden bleibt, um später das (nicht defekte) Ersatzrad problemlos anbringen zu können.

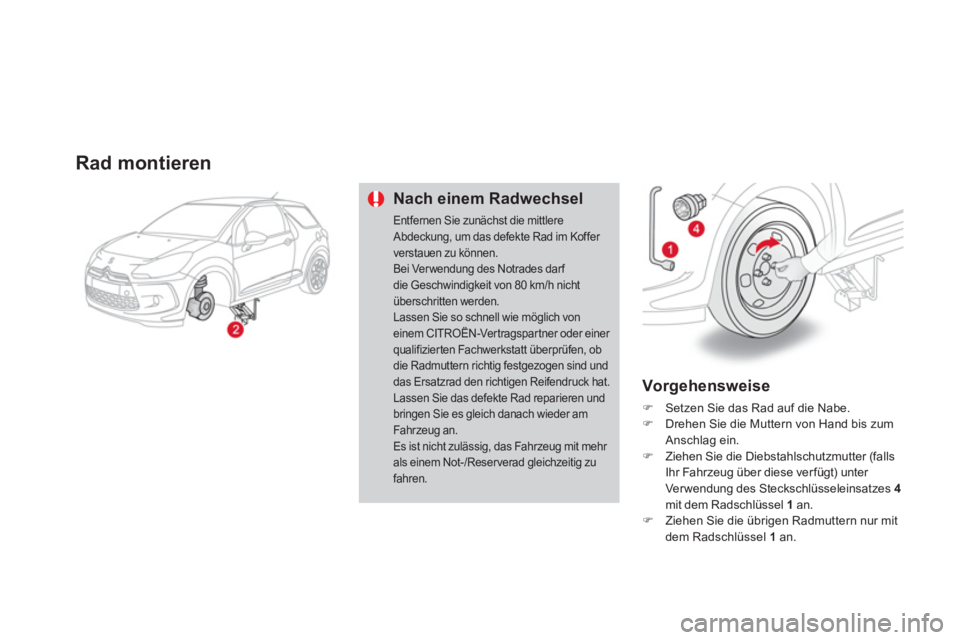

Rad montieren
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere Abdeckung, um das defekte Rad im Koffer verstauen zu können.Bei Verwendung des Notrades darf die Geschwindigkeit von 80 km/h nichtüberschritten werden. Lassen Sie so schnell wie möglich voneinem CITROËN-Vertragspartner oder einer qualifizierten Fachwerkstatt überprüfen, obdie Radmuttern richtig festgezogen sind und das Ersatzrad den richtigen Reifendruck hat .Lassen Sie das defekte Rad reparieren undbringen Sie es gleich danach wieder amFahrzeug an. Es ist nicht zulässig, das Fahrzeug mit mehr als einem Not-/Reserverad gleichzeitig zufahren.

Vorgehensweise
)Setzen Sie das Rad auf die Nabe.)Drehen Sie die Muttern von Hand bis zum
Anschla
g ein.)Ziehen Sie die Diebstahlschutzmutter (falls
Ihr Fahrzeug über diese ver fügt) unter
Ver wendung des Steckschlüsseleinsatzes 4mit dem Radschlüssel 1an.)Ziehen Sie die übrigen Radmuttern nur mitdem Radschlüssel 1 an.

211Praktische Tipps

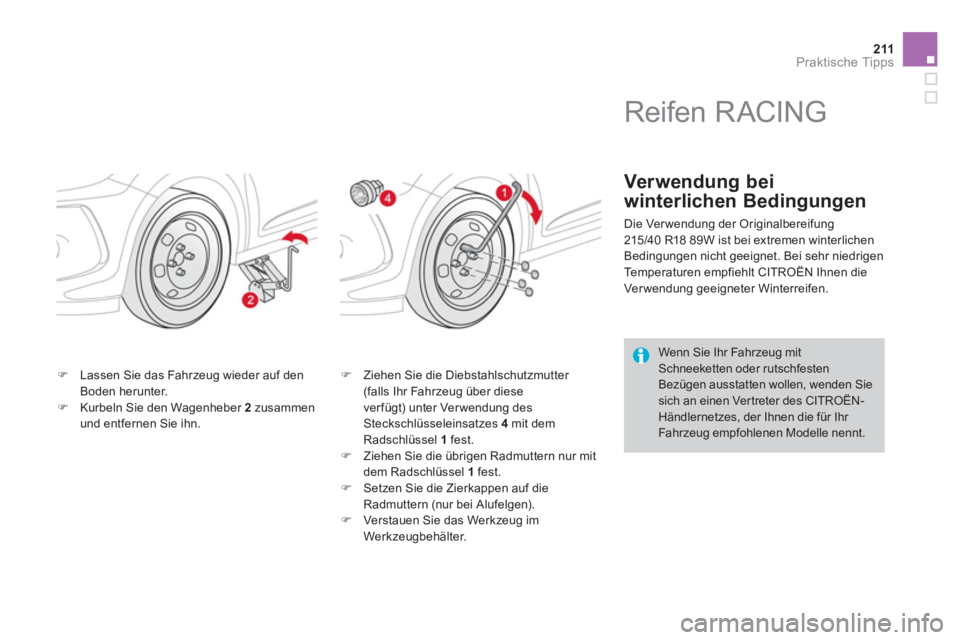

)Lassen Sie das Fahrzeug wieder auf den Boden herunter. )Kurbeln Sie den Wagenheber 2zusammen
und entfernen Sie ihn.
) Ziehen Sie die Diebstahlschutzmutter (falls Ihr Fahrzeug über diese
ver fügt) unter Ver wendung des Steckschlüsseleinsatzes 4 mit dem
Radschlüssel 1
fest. )
Ziehen Sie die übrigen Radmuttern nur mitdem Radschlüssel 1fest. )
Setzen Sie die Zierkappen auf dieRadmuttern (nur bei Alufelgen).)
Ver st auen Sie das Werkzeug im
Werkzeugbehälter.
Reifen RACING

Verwendung bei
winterlichen Bedin
gungen
Die Ver wendung der Originalbereifung
215/40 R18 89W ist bei extremen winterlichen
Bedingungen nicht geeignet. Bei sehr niedrigen
Temperaturen empfiehlt CITROËN Ihnen die
Verwendung geeigneter Winterreifen.
Wenn Sie Ihr Fahrzeug mitSchneeketten oder rutschfesten Bezügen ausstatten wollen, wenden Siesich an einen Ver treter des CITROËN-Händlernetzes, der Ihnen die für Ihr Fahrzeug empfohlenen Modelle nennt.

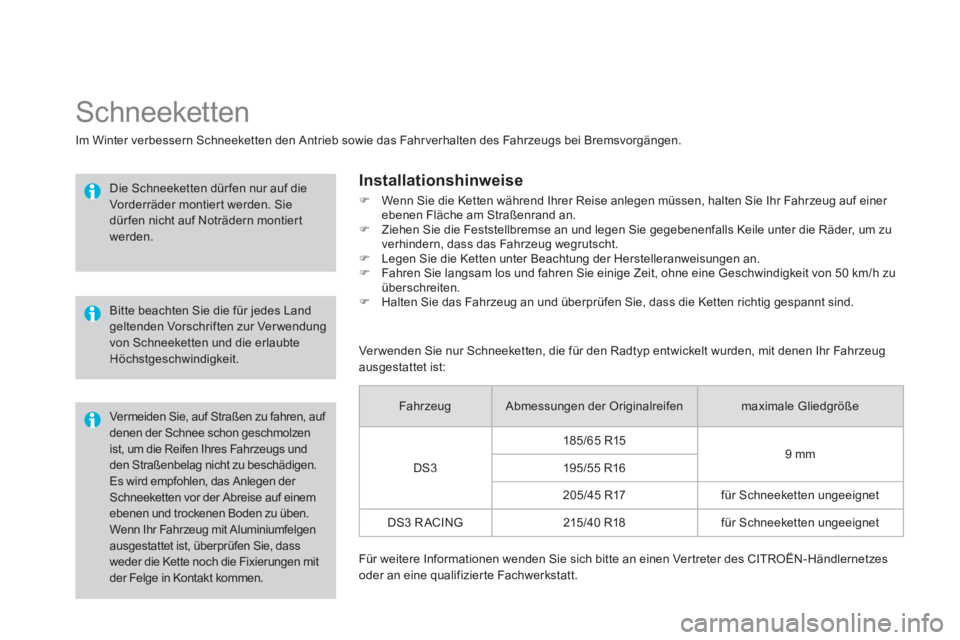

Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahrverhalten des Fahrzeugs bei Bremsvorgängen.


Die Schneeketten dürfen nur auf die Vorderräder montiert werden. Sie dürfen nicht auf Noträdern montiert
werden.


Bitte beachten Sie die für jedes Landgeltenden Vorschriften zur Ver wendung von Schneeketten und die erlaubte Höchstgeschwindigkeit.


Ver meiden Sie, auf Straßen zu fahren, auf denen der Schnee schon geschmolzen ist, um die Reifen Ihres Fahrzeugs undden Straßenbelag nicht zu beschädigen.Es wird empfohlen, das Anlegen der Schneeketten vor der Abreise auf einemebenen und trockenen Boden zu üben.Wenn Ihr Fahrzeug mit Aluminiumfelgenausgestattet ist, überprüfen Sie, dass weder die Kette noch die Fixierungen mit der Felge in Kontakt kommen.


Installationshinweise
)
Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf einer ebenen Fläche am Straßenrand an.)
Ziehen Sie die Feststellbremse an und legen Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht. ) Legen Sie die Ketten unter Beachtung der Herstelleranweisungen an.)
Fahren Sie langsam los und fahren Sie einige Zeit, ohne eine Geschwindigkeit von 50 km/h zuüberschreiten.)
Halten Sie das Fahrzeug an und überprüfen Sie, dass die Ketten richtig gespannt sind.



Ver wenden
Sie nur Schneeketten, die für den Radtyp entwickelt wurden, mit denen Ihr Fahrzeug
ausgestattet ist:
Fahrzeug
Abmessungen der Originalreifen
maximale Gliedgröße
D
S3 1
85/65 R15 9 mm
195/55 R16

205/45 R17 für Schneeketten ungeeignet
D
S3 RACING 215/40 R18 für Schneeketten ungeeignet
F
ür weitere Informationen wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzesoder an eine qualifizierte Fachwerkstatt.

213Praktische Tipps

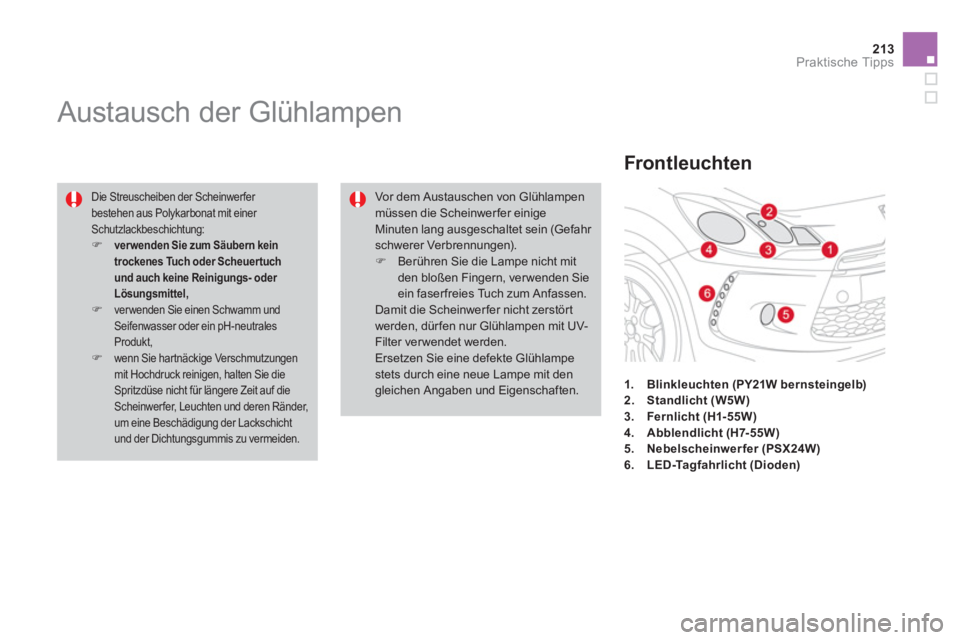

Austausch der Glühlampen


Die Streuscheiben der Scheinwerfer bestehen aus Polykarbonat mit einer Schutzlackbeschichtung: )ver wenden Sie zum Säubern kein trockenes Tuch oder Scheuertuchund auch keine Reinigungs- oder Lösungsmittel,)
ver wenden Sie einen Schwamm und Seifenwasser oder ein pH-neutralesProdukt, )
wenn Sie hartnäckige Verschmutzungen mit Hochdruck reinigen, halten Sie dieSpritzdüse nicht für längere Zeit auf die Scheinwerfer, Leuchten und deren Ränder, um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.


Frontleuchten
1.Blinkleuchten (PY21W bernsteingelb)2.Standlicht (W5W)3.Fernlicht (H1- 55W)4.Abblendlicht (H7-55W)5.Nebelscheinwerfer (PSX24W)6.
LED-Tagfahrlicht (Dioden)
Vor dem Austauschen von Glühlampenmüssen die Scheinwer fer einige Minuten lang ausgeschaltet sein (Gefahr schwerer Verbrennungen).)
Berühren Sie die Lampe nicht mitden bloßen Fingern, ver wenden Sieein faserfreies Tuch zum Anfassen. Damit die Scheinwer fer nicht zerstört werden, dür fen nur Glühlampen mit UV-Filter verwendet werden.Ersetzen Sie eine defekte Glühlampestets durch eine neue Lampe mit den gleichen Angaben und Eigenschaften.

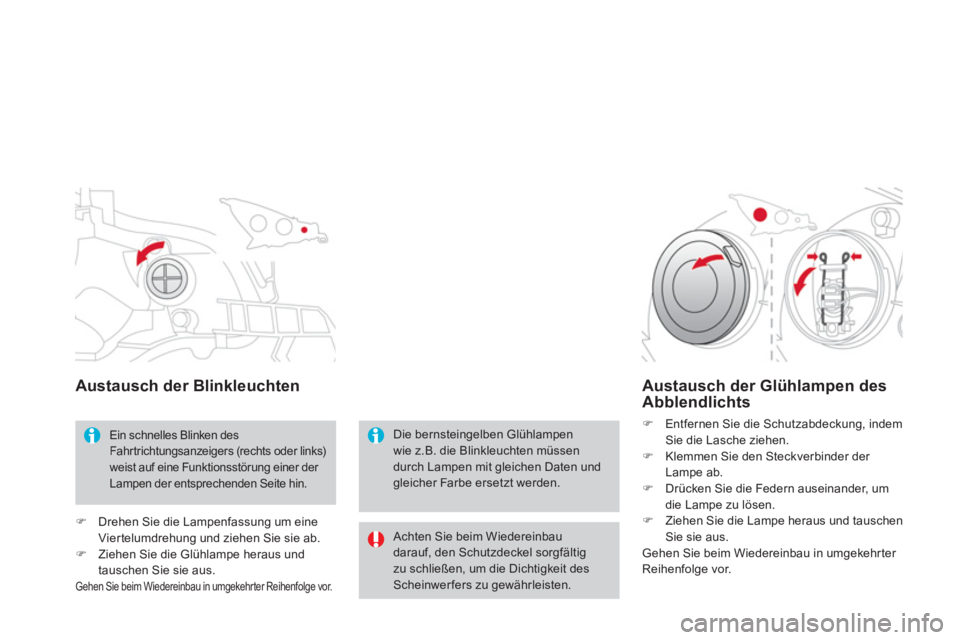

Austausch der Blinkleuchten
Achten Sie beim Wiedereinbaudarauf, den Schutzdeckel sorgfältigzu schließen, um die Dichtigkeit desScheinwerfers zu gewährleisten.
Die bernsteingelben Glühlampenwie z.B. die Blinkleuchten müssen durch Lampen mit gleichen Daten undgleicher Farbe ersetzt werden.
Ein schnelles Blinken des Fahrtrichtungsanzeigers (rechts oder links) weist auf eine Funktionsstörung einer der Lampen der entsprechenden Seite hin.
)Drehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie ab.)Ziehen Sie die Glühlampe heraus und
tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts
)Entfernen Sie die Schutzabdeckung, indem
Sie die Lasche ziehen.)Klemmen Sie den Steckverbinder der Lampe ab. )Drücken Sie die Federn auseinander, um die Lampe zu lösen. )Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
