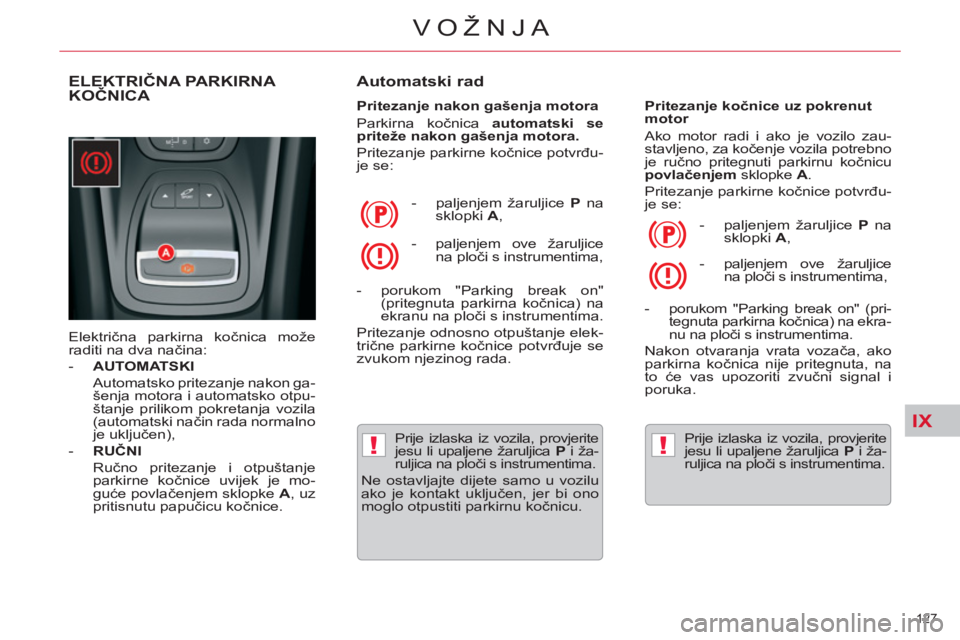

VOŽNJA
ELEKTRIČNA PARKIRNA
KOČNICA

Električna parkirna kočnica može
raditi na dva načina:


- AUTOMATSKI

Automatsko pritezanje nakon ga-
šenja motora i automatsko otpu-
štanje prilikom pokretanja vozila
(automatski način rada normalno
je uključen),

- RUČNI

Ručno pritezanje i otpuštanje
parkirne kočnice uvijek je mo-
guće povlačenjem sklopke A
, uz
pritisnutu papučicu kočnice.


Automatski rad


Pritezanje nakon gašenja motora
Parkirna kočnica automatski se
priteže nakon gašenja motora.

Pritezanje parkirne kočnice potvrđu-
je se:
Pritezanje kočnice uz pokrenut
motor
Ako motor radi i ako je vozilo zau-
stavljeno, za kočenje vozila potrebno
je ručno pritegnuti parkirnu kočnicu
povlačenjem
sklopke A
.
Pritezanje parkirne kočnice potvrđu-
je se:

- paljenjem žaruljice P
na
sklopki A
,
Prije izlaska iz vozila, provjerite
jesu li upaljene žaruljica P
i ža-
ruljica na ploči s instrumentima.
Ne ostavljajte dijete samo u vozilu
ako je kontakt uključen, jer bi ono
moglo otpustiti parkirnu kočnicu.

- porukom "Parking break on"
(pritegnuta parkirna kočnica) na
ekranu na ploči s instrumentima.
Pritezanje odnosno otpuštanje elek-
trične parkirne kočnice potvrđuje se
zvukom njezinog rada.

- paljenjem žaruljice P
na
sklopki A
,

- porukom "Parking break on" (pri-
tegnuta parkirna ko
čnica) na ekra-
nu na ploči s instrumentima.
Nakon otvaranja vrata vozača, ako
parkirna kočnica nije pritegnuta, na
to će vas upozoriti zvučni signal i
poruka.
Prije izlaska iz vozila, provjerite
jesu li upaljene žaruljica P
i ža-
ruljica na ploči s instrumentima.
- paljenjem ove žaruljice
na ploči s instrumentima,

- paljenjem ove žaruljice
na ploči s instrumentima,

IX!
!
128
VOŽNJA

Otpuštanje
Parkirna kočnica otpušta se auto-
matski i postupno prilikom pokre-
tanja vozila
:


)
uz ručni mjenjač (uz uključen
prvi stupanj prijenosa ili stu-
panj prijenosa za
vožnju na-
trag)
, pritisnite do kraja papučicu
spojke, zatim pritisnite papučicu
gasa i otpustite papučicu spojke,

)
uz automatski mjenjač
, posta-
vite ručicu mjenjača u položaj D
,
M
ili R
i pritisnite papučicu gasa.
Potpuno otpuštanje parkirne kočni-
ce potvrđuje se:


- gašenjem žaruljice P
na
sklopki A
,

- porukom "Parking break off" (ot-
puštena parkirna kočnica) na
ekranu na ploči s instrumentima.
Kad je vozilo zaustavljeno, uz pokre-
nut motor, papučica gasa ne smije se
pritiskati bez potrebe (naročito prili-
kom pokretanja motora, čak i ako je
mjenjač u neutralnom položaju), jer bi
se parkirna kočnica mogla otpustiti.
Ne stavljajte nikakav predmet (kutiju
cigareta, mobitel...) između ruč
ice
mjenjača i sklopke električne parkir-
ne kočnice.
Uključivanje / isključivanje
automatskih funkcija
Ovisno o tržištu, automatsko priteza-
nje nakon gašenja motora i automat-
sko otpuštanje prilikom pokretanja
vozila mogu se isključiti u izborniku
za konfi guraciju na ekranu na ploči
s instrumentima. Označite "Vehicle
parameters/Comfort/Automatic par-
king break" (parametri vozila/kom-
for/automatska parkirna kočnica).
Isključivanje tih funkcija potvr-
đuje se paljenjem ove žarulji-
ce na ploči s instrumentima.
Kad su automatske funkcije isklju-
čene, parkirna kočnica priteže se i
otpušta ručno.
U posebnim situacijama, uz
ugašen motor (u slučaju vuče,
kad se vani smrzava...), automat-
ska parkirna kočnica može se ot-
pustiti ručno, ako je ključ u položaju
kontakta.

Ručno rukovanje

Parkirna kočnica uvijek se može
ručno pritezati i otpuštati.

Pritezanje

Nakon zaustavljanja vozila, parkirna koč-
nica priteže se povlačenjem
sklopke A
.
Pritom motor može raditi ili biti ugašen.
Pritezanje parkirne kočnice potvrđu-
je se:


- paljenjem žaruljice P
na
sklopki A
,


- porukom "Parking break on"
(pritegnuta parkirna kočnica) na
ekranu na ploči s instrumentima.
Nakon otvaranja vrata voza-
ča, ako motor radi i ako par-
kirna kočnica nije pritegnuta,
na to će vas upozoriti zvučni signal
i poruka.
- paljenjem ove žaruljice
na ploči s instrumentima,
- gašenjem ove žaruljice
na ploči s instrumentima,
Ako se automatske funkcije ne
mogu uključiti/isključiti u izborniku
za konfi guraciju, to se može učiniti
u mreži CITROËN ili u nekoj struč-
noj radionici.

IX
!
129

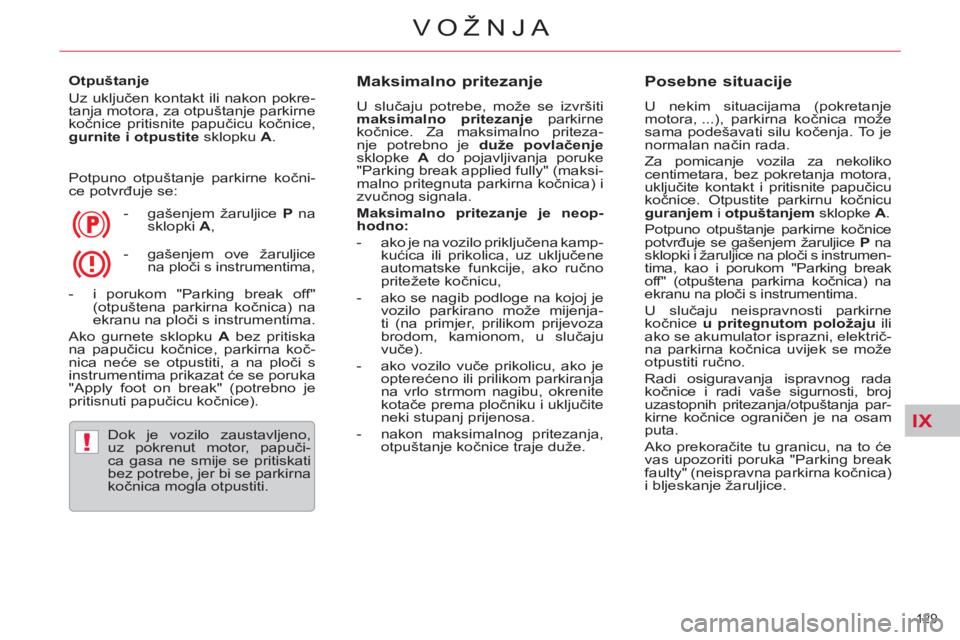

VOŽNJA

Otpuštanje
Uz uključen kontakt ili nakon pokre-
tanja motora, za otpuštanje parkirne
kočnice pritisnite papučicu kočnice,
gurnite i otpustite
sklopku A
.
Potpuno otpuštanje parkirne kočni-
ce potvrđuje se:


- gašenjem žaruljice P na
sklopki A
,

- i porukom "Parking break off"
(otpuštena parkirna kočnica) na
ekranu na ploči s instrumentima.
Ako gurnete sklopku A
bez pritiska
na papučicu kočnice, parkirna koč-
nica neće se otpustiti, a na ploči s
instrumentima prikazat će se poruka
"Apply foot on break" (potrebno je
pritisnuti papučicu kočnice).

Dok je vozilo zaustavljeno,
uz pokrenut motor, papuči-
ca gasa ne smije se pritiskati
bez potrebe, jer bi se parkirna
kočnica mogla otpustiti.


Maksimalno pritezanje

U slučaju potrebe, može se izvršiti
maksimalno pritezanje
parkirne
kočnice. Za maksimalno priteza-
nje potrebno je duže povlačenje

sklopke A
do pojavljivanja poruke
"Parking break applied fully" (maksi-
malno pritegnuta parkirna kočnica) i
zvučnog signala.

Maksimalno pritezanje je neop-
hodno:



- ako je na vozilo priključena kamp-
kućica ili prikolica, uz uključene
automatske funkcije, ako ručno
pritežete kočnicu,

- ako se nagib podloge na kojoj je
vozilo parkirano može mijenja-
ti (na primjer, prilikom prijevoza
brodom, kamionom, u slučaju
vuče).


- ako vozilo vuče prikolicu, ako je
opterećeno ili prilikom parkiranja
na vrlo strmom nagibu, okrenite
kotače prema pločniku i uključite
neki stupanj prijenosa.

- nakon maksimalnog pritezanja,
otpuštanje kočnice traje duže.



Posebne situacije

U nekim situacijama (pokretanje
motora, ...), parkirna kočnica može
sama podešavati silu kočenja. To je
normalan način rada.
Za pomicanje vozila za nekoliko
centimetara, bez pokretanja motora,
uključite kontakt i pritisnite papučicu
kočnice. Otpustite parkirnu kočnicu
guranjem
i otpuštanjem
sklopke A
.
Potpuno otpuštanje parkirne kočnice
potvrđuje se gašenjem žaruljice P
na
sklopki i žaruljice na ploči s instrumen-
tima, kao i porukom "Parking break
off" (otpuštena parkirna kočnica) na
ekranu na ploči s instrumentima.
U slučaju neispravnosti parkirne
kočnice u pritegnutom položaju
ili
ako se akumulator isprazni, električ-
na parkirna kočnica uvijek se može
otpustiti ručno.
Radi osiguravanja ispravnog rada
kočnice i radi vaše sigurnosti, broj
uzastopnih pritezanja/otpuštanja par-
kirne kočnice ograničen je na osam
puta.
Ako prekoračite tu granicu, na to će
vas upozoriti poruka "Parking break
faulty" (neispravna parkirna kočnica)
i bljeskanje žaruljice.
- gašenjem ove žaruljice
na ploči s instrumentima,

IX
!
!
130

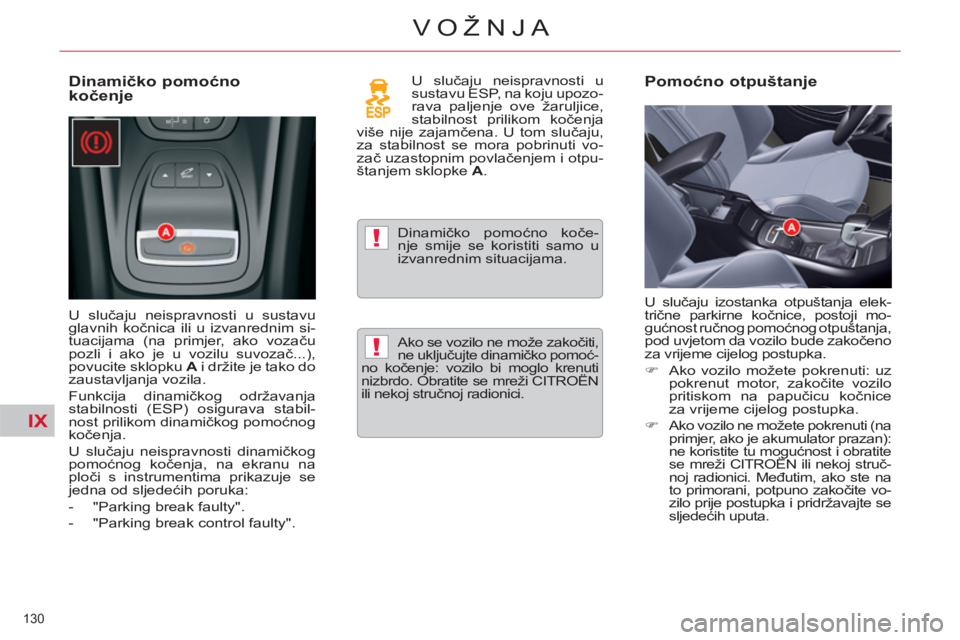

VOŽNJA

Dinamičko pomoćno
kočenje

U slučaju neispravnosti u sustavu
glavnih kočnica ili u izvanrednim si-
tuacijama (na primjer, ako vozaču
pozli i ako je u vozilu suvozač...),
povucite sklopku A
i držite je tako do
zaustavljanja vozila.
Funkcija dinamičkog održavanja
stabilnosti (ESP) osigurava stabil-
nost prilikom dinamičkog pomoćnog
kočenja.
U slučaju neispravnosti dinamičkog
pomoćnog kočenja, na ekranu na
ploči s instrumentima prikazuje se
jedna od sljedećih poruka:


- "Parking break faulty".

- "Parking break control faulty". U slučaju neispravnosti u
sustavu ESP, na koju upozo-
rava paljenje ove žaruljice,
stabilnost prilikom kočenja
više nije zajamčena. U tom slučaju,
za stabilnost se mora pobrinuti vo-
zač uzastopnim povlačenjem i otpu-
štanjem sklopke A
.

Dinamičko pomoćno koče-
nje smije se koristiti samo u
izvanrednim situacijama.

Pomoćno otpuštanje

U slučaju izostanka otpuštanja elek-
trične parkirne kočnice, postoji mo-
gućnost ručnog pomoćnog otpuštanja,
pod uvjetom da vozilo bude zakočeno
za vrijeme cijelog postupka.


)
Ako vozilo možete pokrenuti: uz
pokrenut motor, zakočite vozilo
pritiskom na papučicu kočnice
za vrijeme cijelog postupka.

)
Ako vozilo ne možete pokrenuti (na
primjer, ako je akumulator prazan):
ne koristite tu mogućnost i obratite
se mreži CITROËN ili nekoj struč-
noj radionici. Međutim, ako ste na
to primorani, potpuno zakočite vo-
zilo prije postupka i pridržavajte se
sljedećih uputa. Ako se vozilo ne može zakočiti,
ne uključujte dinamičko pomoć-
no kočenje: vozilo bi moglo krenuti
nizbrdo. Obratite se mreži CITROËN
ili nekoj stručnoj radionici.

IX
!
131
VOŽNJA

)
Na nagibu: postavite klinove
(ako se nalaze u vozilu) ispred ili
iza oba prednja kotača, u smjeru
suprotnom od nagiba.
Na ravnom: postavite klinove
(ako se nalaze u vozilu) ispred i
iza jednog prednjeg kotača.

)
Povlačenjem otvorite donji pre-
tinac u središnjem naslonu za
ruke.

)
Provjerite je li sklopljen držač za
čašu B
.

)
Izvadite gumenu oblogu koja
prekriva dno naslona za ruke.
Tim remenom ne može se
pritegnuti parkirna kočnica.
Za ponovno upućivanje u rad elek-
trične parkirne kočnice (nakon
rješavanja neispravnosti ili nakon
punjenja akumulatora), potrebno je
dulje povući sklopku A
dok ne poč-
ne bljeskati žaruljica parkirne koč-
nice (!) na ploči s instrumentima,
nakon čega je treba još jednom
dulje povući dok ta žaruljica ne po-
stane stalno upaljena.
Naredno pritezanje može trajati
dulje nego u normalnom radu.
Prije ponovnog upućivanja u rad
električne parkirne kočnice (blje-
skanje žaruljice (!) na ploči s in-
strumentima i stalno upaljena ta
žaruljica), kontakt obavezno mora
biti isključen kako ne bi došlo do
njezinog oštećenja.
Pazite da nema prašnjavih ili vlaž-
nih predmeta u blizini dijagnostičke
utičnice D
, koja je neophodna za
održavanje vašega vozila.
) Izvadite remen iz njegovog ležišta C
.


)
Povlačenjem remena otpustite
kočnicu. Otpuštanje se potvrđuje
jakim lupanjem kočnice.

)
Remen dobro namjestite u nje-
govo ležište C
. Ako nije dobro
namješten, kočnica se neće
moći pritezati. Obratite se mreži
CITROËN ili nekoj stručnoj radi-
onici.

)
Postavite gumenu oblogu na dno
naslona za ruke.

IX
!
132
VOŽNJA

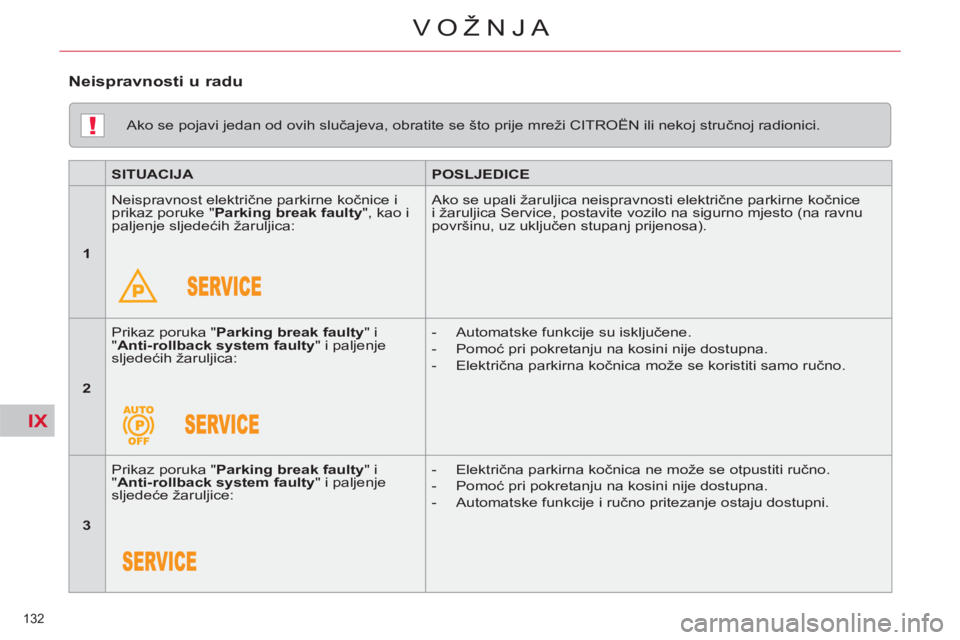

Ako se pojavi jedan od ovih slučajeva, obratite se što prije mreži CITROËN ili nekoj stručnoj radionici.


SITUACIJA



POSLJEDICE




1

Neispravnost električne parkirne kočnice i
prikaz poruke " Parking break faulty
", kao i
paljenje sljedećih žaruljica: Ako se upali žaruljica neispravnosti električne parkirne kočnice
i žaruljica Service, postavite vozilo na sigurno mjesto (na ravnu
površinu, uz uključen stupanj prijenosa).


2


Prikaz poruka " Parking break faulty
" i
" Anti-rollback system faulty
" i paljenje
sljedećih žaruljica:

- Automatske funkcije su isključene.

- Pomoć pri pokretanju na kosini nije dostupna.

- Električna parkirna kočnica može se koristiti samo ručno.


3

Prikaz poruka " Parking break faulty
" i
" Anti-rollback system faulty
" i paljenje
sljedeće žaruljice:

- Električna parkirna kočnica ne može se otpustiti ručno.

- Pomoć pri pokretanju na kosini nije dostupna.

- Automatske funkcije i ruč
no pritezanje ostaju dostupni.

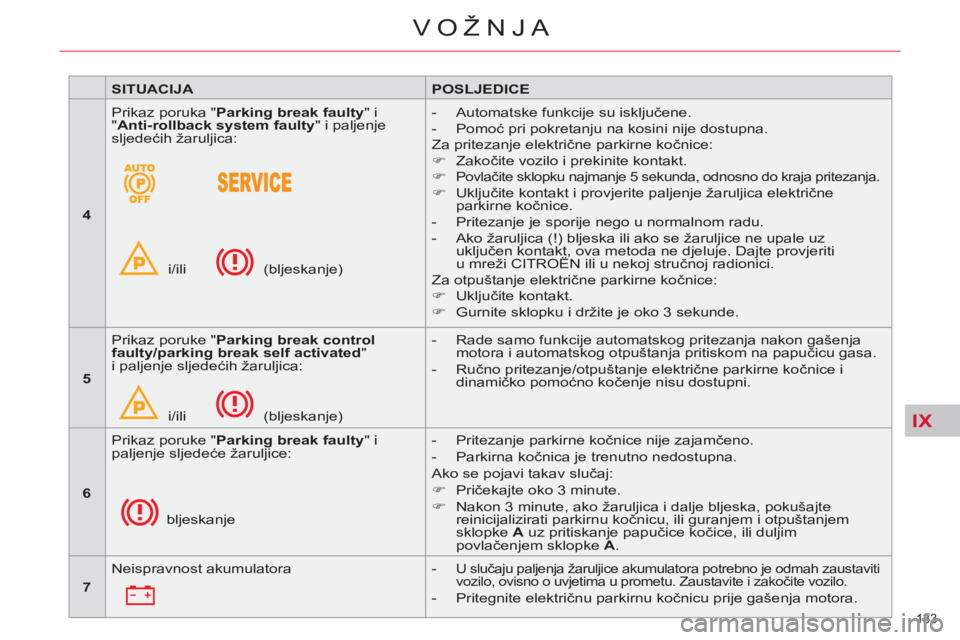

Neispravnosti u radu

IX
133
VOŽNJA


SITUACIJA



POSLJEDICE




4

Prikaz poruka " Parking break faulty
" i
" Anti-rollback system faulty
" i paljenje
sljedećih žaruljica:
i/ili (bljeskanje)

- Automatske funkcije su isključene.

- Pomoć pri pokretanju na kosini nije dostupna.
Za pritezanje električne parkirne kočnice:


)
Zakočite vozilo i prekinite kontakt.

)

Povlačite sklopku najmanje 5 sekunda, odnosno do kraja pritezanja.

)
Uključite kontakt i provjerite paljenje žaruljica električne
parkirne kočnice.


- Pritezanje je sporije nego u normalnom radu.

- Ako žaruljica (!) bljeska ili ako se žaruljice ne upale uz
uključen kontakt, ova metoda ne djeluje. Dajte provjeriti
u mreži CITROËN ili u nekoj stručnoj radionici.
Za otpuštanje električne parkirne kočnice:


)
Uključite kontakt.

)
Gurnite sklopku i držite je oko 3 sekunde.


5

Prikaz poruke " Parking break control
faulty/parking break self activated
"
i paljenje sljedećih žaruljica:
i/ili (bljeskanje)

- Rade samo funkcije automatskog pritezanja nakon gašenja
motora i automatskog otpuštanja pritiskom na papučicu gasa.

- Ručno pritezanje/otpuštanje električne parkirne kočnice i
dinamičko pomoćno kočenje nisu dostupni.


6

Prikaz poruke " Parking break faulty
" i
paljenje sljedeće žaruljice:
bljeskanje

- Pritezanje parkirne kočnice nije zajamčeno.

- Parkirna kočnica je trenutno nedostupna.

Ako se pojavi takav slučaj:


)
Pričekajte oko 3 minute.

)
Nakon 3 minute, ako žaruljica i dalje bljeska, pokušajte
reinicijalizirati parkirnu kočnicu, ili guranjem i otpuštanjem
sklopke A
uz pritiskanje papučice kočice, ili duljim
povlačenjem sklopke A
.


7

Neispravnost akumulatora

-
U slučaju paljenja žaruljice akumulatora potrebno je odmah zaustaviti
vozilo, ovisno o uvjetima u prometu. Zaustavite i zakočite vozilo.


- Pritegnite električnu parkirnu kočnicu prije gašenja motora.

IX!
134
VOŽNJA
POMOĆ PRI POKRETANJU
NA KOSINI
Prilikom pokretanja na kosini, taj su-
stav održava vozilo zakočeno kratko
vrijeme (oko 2 sekunde), koje vam je
dovoljno za premještanje noge s pa-
pučice kočnice na papučicu gasa.
Ta funkcija je aktivna samo pod slje-
dećim uvjetima:


- vozilo potpuno zakočeno priti-
skom na papučicu kočnice,

- u određenim uvjetima nagiba,

- zatvorena vrata vozača.
Funkcija pomoći pri pokretanju na
kosini ne može se isključiti.


Način rada


Na uzbrdici, dok vozilo miruje, ono
ostaje zakočeno kratko vrijeme na-
kon otpuštanja papučice kočnice:



- ako je uključen prvi stupanj prije-
nosa ili ako je ručica mjenjača u
neutralnom položaju (ručni mje-
njač),

- ako je uključen položaj D
ili M

(automatski mjenjač).
Na nizbrdici, dok vozilo miruje i
uz uključen stupanj prijenosa za
vožnju natrag, vozilo ostaje zako-
čeno kratko vrijeme nakon otpu-
štanja papučice kočnice.



Ne izlazite iz vozila u fazi pri-
vremenog kočenja prilikom
pokretanja na kosini.
Ako morate izaći iz vozila dok mo-
tor radi, ručno pritegnite parkirnu
kočnicu i provjerite je li žaruljica
parkirne kočnice (na ploči s instru-
mentima) stalno upaljena.
