2014 CITROEN C5 Upute Za Rukovanje (in Croatian)

XII
207
TEHNIČKI PODACI


* Najveća snaga u Rusiji je 110 kW, a u Brazilu 120 kW.
207
TEHNIČKI PODACI





























Motori i mjenjači


Tipovi, varijante, verzije:
RD... RW...


5FS-8/P



5FV-5FN/A



5FV-5FN/8



RFJF



BENZINSKI MOTORI


1,6 l VTi 120



1,6 l THP 155



2 l 16V


Obujam (cm
3
)
1 598
1 598
1 997
Provrt x hod (mm)
77 x 85,8
77 x 85,8
85 x 88
Najveća snaga: norma CEE (kW) /
KS DIN
88 / 120
11 5 * / 159
103 / 143
Broj okretaja pri najvećoj snazi (okr/min)
6 000
6 000
6 000
Najveći moment: norma CEE (Nm)
160
240
200

Broj okretaja pri najvećem momentu (okr/min)

4 250
1 400
4 000
Gorivo
Bezolovni benzin
Bezolovni benzin
Bezolovni benzin
Katalizator
Da
Da
Da

MJENJAČI

Ručni upravljani
(6 stupnjeva)
Automatski
(6 stupnjeva)
Ručni
(6 stupnjeva)
Automatski
(4 stupnja)

ZAPREMINA ULJA (l)

Motorno ulje (sa zamjenom pročistača)
4,25
4,25
4,25
5

XII
208
TEHNIČKI PODACI


* Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vuč-
nog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo
držanje ceste.

Mase i vučna opterećenja (Limuzina) u kg


Benzinski motor


1,6 l VTi 120



1,6 l THP 155



2 l 16V



Mjenjač


Ručni upravljani



Automatski



Ručni



Automatski



Tipovi, varijante, verzije:
RD...


5FS-8/P



5FV-5FN/A



5FV-5FN/8



RFJF




- Masa praznog vozila
1 425
1 515
1 471
1 583


- Masa vozila spremnog za vožnju
1 500
1 590
1 546
1 658


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 018
2 026
2 065
2 090


- Ukupna dopuštena masa vozila
s prikolicom (MTRA)
3 318
3 526
3 565
3 590


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 300
1 500
1 500
1 500


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 570
1 710
1 730
1 720


- Prikolica bez kočnice
750
750
750
750


- Preporučeno opterećenje na kuki
64
69
70
69
Navedene vrijednosti MTRA i vučna opterećenja vrijede za nadmorsku visinu do najviše 1000 metara; navedeno vučno
opterećenje mora se smanjivati za 10% na svakih dodatnih 1000 metara.
Ako vozilo vuče prikolicu, najveća brzina je ograničena na 100 km/h (pridržavajte se važećih zakonskih propisa u vašoj
zemlji).
Pri visokim vanjskim temperaturama može doći do smanjivanja performansi vozila radi zaštite motora; kad je vanjska
temperatura viša od 37°C potrebno je smanjiti masu prikolice.

XII
209
TEHNIČKI PODACI


Benzinski motor


1,6 l VTi 120



1,6 l THP 155



2 l 16V



Mjenjač


Ručni upravljani



Automatski



Ručni



Automatski



Tipovi, varijante, verzije:
RW...


5FS-8/P



5FV-5FN/A



5FV-5FN/8



RFJF




- Masa praznog vozila
1 498
1 534
1 503
1 619


- Masa vozila spremnog za vožnju
1 573
1 609
1 578
1 694


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 133
2 200
2 167
2 224


- Ukupna dopuštena masa vozila
s prikolicom (MTRA)
3 433
3 700
3 667
3 724


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 300
1 500
1 500
1 500


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 600
1 790
1 790
1 800


- Prikolica bez kočnice
750
750
750
750


- Preporučeno opterećenje na kuki
65
74
73
72
Navedene vrijednosti MTRA i vučna opterećenja vrijede za nadmorsku visinu do najviše 1000 metara; navedeno vučno
opterećenje mora se smanjivati za 10% na svakih dodatnih 1000 metara.
Ako vozilo vuče prikolicu, najveća brzina je ograničena na 100 km/h (pridržavajte se važećih zakonskih propisa u vašoj
zemlji).
Pri visokim vanjskim temperaturama može doći do smanjivanja performansi vozila radi zaštite motora; kad je vanjska
temperatura viša od 37°C potrebno je smanjiti masu prikolice.
* Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vuč-
nog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo
držanje ceste.

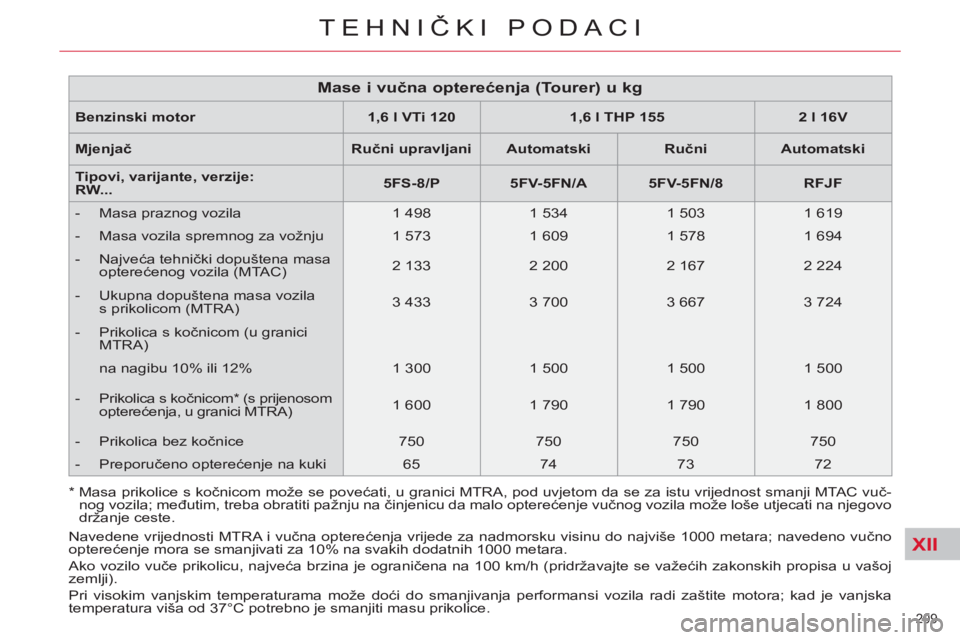

Mase i vučna opterećenja (Tourer) u kg

XII
210
TEHNIČKI PODACI


*
Najveća snaga u Belgiji je 100 kW.





























Motori i mjenjači


Tipovi, varijante, verzije:
RD... RW...


9HL/8



9HR/8



RHR-RHF/H-8



DIZEL MOTORI


HDi 115



e-HDi 115



HDi 140


Obujam (cm
3
)
1 560
1 560
1 997
Provrt x hod (mm)
75 x 88,3
75 x 88,3
85 x 88
Najveća snaga: norma CEE (kW) /
KS DIN
84 / 115
84 / 115
103 * / 140
Broj okretaja pri najvećoj snazi (okr/min)
3 600
3 600
4 000
Najveći moment: norma CEE (Nm)
240
270
320

Broj okretaja pri najvećem momentu (okr/min)

1 500
1 750
2 000
Gorivo
Dizel
Dizel
Dizel
Katalizator
Da
Da
Da
Pročistač čestica (FAP)
Da
Da
Da

MJENJAČ

Ručni
(5 stupnjeva)
Ručni upravljani
(6 stupnjeva)
Ručni
(6 stupnjeva)

ZAPREMINA ULJA (l)

Motorno ulje (sa zamjenom pročistača)
3,75
5,25

XII
211
TEHNIČKI PODACI


* Najveća snaga u Rusiji je 100 kW.


Motori i mjenjači


Tipovi, varijante, verzije:
RD... RW...


RHH-RHE-RHD/8



RHH-RHE-RHD/A



4HL/A



X8Z/A



DIZEL MOTORI


HDi 160



HDI 200



V6 HDi 240


Obujam (cm
3
)
1 997
2 179
2 993
Provrt x hod (mm)
85 x 88
85 x 96
84 x 90
Najveća snaga: norma CEE (kW) /
KS DIN
120 * / 163
150 / 206
177 / 240
Broj okretaja pri najvećoj snazi (okr/min)
3 750
3 500
3 800
Najveći moment: norma CEE (Nm)
340
450
450

Broj okretaja pri najvećem momentu (okr/min)

2 000
2 000
1 600
Gorivo
Dizel
Dizel
Dizel
Katalizator
Da
Da
Da
Pročistač čestica (FAP)
Da
Da
Da

MJENJAČ

Ručni
(6 stupnjeva)
Automatski
(6 stupnjeva)
Automatski
(6 stupnjeva)
Automatski
(6 stupnjeva)

ZAPREMINA ULJA (l)

Motorno ulje (sa zamjenom pročistača)
5,5
5,25
6,25

XII
212
TEHNIČKI PODACI

Navedene vrijednosti MTRA i vučna opterećenja vrijede za nadmorsku visinu do najviše 1000 metara; navedeno vučno
opterećenje mora se smanjivati za 10% na svakih dodatnih 1000 metara.
Ako vozilo vuče prikolicu, najveća brzina je ograničena na 100 km/h (pridržavajte se važećih zakonskih propisa u vašoj
zemlji).
Pri visokim vanjskim temperaturama može doći do smanjivanja performansi vozila radi zaštite motora; kad je vanjska
temperatura viša od 37°C potrebno je smanjiti masu prikolice.
* Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vuč-
nog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo
držanje ceste.

Mase i vučna opterećenja (Limuzina) u kg


Dizel motor


HDi 115



e-HDi 115



HDi 140



Mjenjač


Ručni



Ručni upravljani



Ručni



Tipovi, varijante, verzije:
RD...


9HL/8



9HR/8



RHR-RHF/H-8




- Masa praznog vozila
1 506
1 525
1 535


- Masa vozila spremnog za vožnju
1 581
1 600
1 683


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 041
2 062
2 155


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
3 141
3 162
3 755


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 100
1 100

1 600


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 340
1 340
1 840


- Prikolica bez kočnice
750
750
750


- Preporučeno opterećenje na kuki
55
55
73

XII
213
TEHNIČKI PODACI


Dizel motor


HDi 160



HDi 200



V6
HDi 240



Mjenjač


Ručni



Automatski



Automatski



Automatski



Tipovi, varijante, verzije:
RD...


RHH-RHE-RHD/8



RHH-RHE-RHD/A



4HL/A



X8Z/A




- Masa praznog vozila
1 563
1 609
1 660
1 766


- Masa vozila spremnog za vožnju
1 638
1 684
1 806
1 841


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 156
2 190
2 231
2 276


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
3 656
3 290
3 831
3 676


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 500
1 100
1 600
1 400


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 740
1 390
1 850
1 650


- Prikolica bez kočnice
750
750
750
750


- Preporučeno opterećenje na kuki
70
57
73
67
Navedene vrijednosti MTRA i vučna opterećenja vrijede za nadmorsku visinu do najviše 1000 metara; navedeno vučno
opterećenje mora se smanjivati za 10% na svakih dodatnih 1000 metara.
Ako vozilo vuče prikolicu, najveća brzina je ograničena na 100 km/h (pridržavajte se važećih zakonskih propisa u vašoj
zemlji).
Pri visokim vanjskim temperaturama može doći do smanjivanja performansi vozila radi zaštite motora; kad je vanjska
temperatura viša od 37°C potrebno je smanjiti masu prikolice.
* Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vuč-
nog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo
držanje ceste.

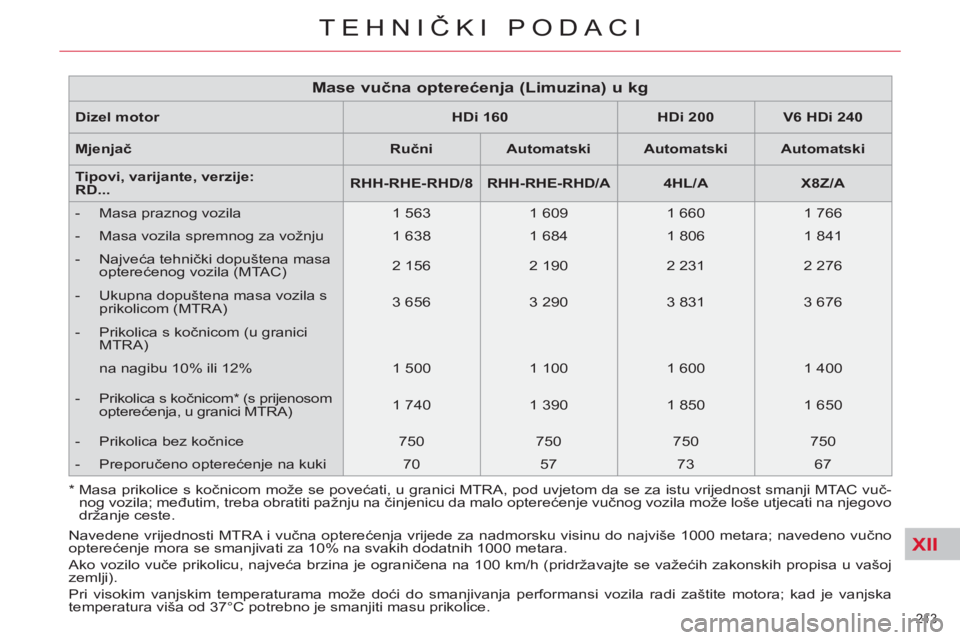

Mase vučna opterećenja (Limuzina) u kg

XII
214
TEHNIČKI PODACI


Dizel motor


HDi 115



e-HDi 115



HDi 140



Mjenjač


Ručni



Ručni upravljani



Ručni



Tipovi, varijante, verzije:
RW...


9HL/8



9HR/8



RHR-RHF/H-8




- Masa praznog vozila
1 538
1 540
1 655


- Masa vozila spremnog za vožnju
1 613
1 615
1 730


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 153
2 174
2 276


- Ukupna dopuštena masa vozila
s prikolicom (MTRA)
3 153
3 174
3 776


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 000
1 000

1 500


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 300
1 300
1 800


- Prikolica bez kočnice
750
750
750


- Preporučeno opterećenje na kuki
53
54
72
Navedene vrijednosti MTRA i vučna opterećenja vrijede za nadmorsku visinu do najviše 1000 metara; navedeno vučno
opterećenje mora se smanjivati za 10% na svakih dodatnih 1000 metara.
Ako vozilo vuče prikolicu, najveća brzina je ograničena na 100 km/h (pridržavajte se važećih zakonskih propisa u vašoj
zemlji).
Pri visokim vanjskim temperaturama može doći do smanjivanja performansi vozila radi zaštite motora; kad je vanjska
temperatura viša od 37°C potrebno je smanjiti masu prikolice.
* Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vuč-
nog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo
držanje ceste.

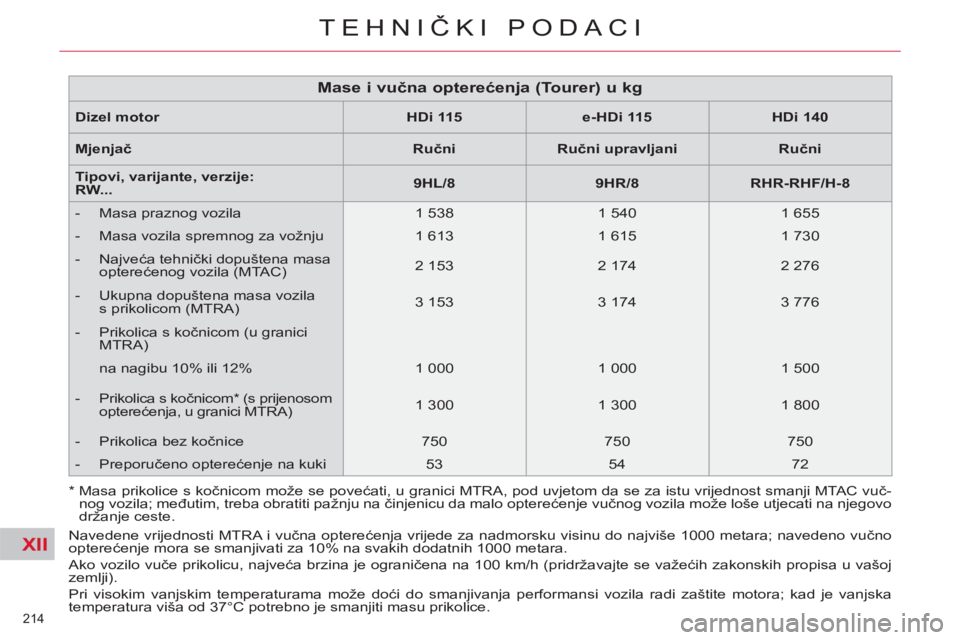

Mase i vučna opterećenja (Tourer) u kg
