2014 CITROEN C5 Upute Za Rukovanje (in Croatian)

IX
!
!
143
VOŽNJA
U slučaju neispravnosti sustava, ža-
ruljica na tipki "ECO OFF"
bljeska,
zatim ostaje stalno upaljena.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
U slučaju neispravnosti režima STOP,
motor se može sam ugasiti, a pale se
sve žaruljice na ploči s instrumentima.
Tada je potrebno prekinuti kontakt i po-
novo pokrenuti motor.


Neispravnost u radu


U sustav Stop & Start ugra-
đena je napredna tehnolo-
gija. Za svaki zahvat na vašem
vozilu, obratite se nekoj stručnoj
radionici koja posjeduje potrebna
znanja i odgovarajuću opremu, što
vam osigurava mreža CITROËN.

Prije svakog zahvata u pro-
storu motora treba isključiti
sustav Stop & Start kako bi
se izbjegla svaka opasnost od oz-
ljeda u slučaju automatskog uklju-
čivanja režima START.


Održavanje

Uz taj sustav vozilo mora imati aku-
mulator 12 V posebnih karakteristika
i tehnologije (kataloški brojevi mogu
se dobiti u mreži CITROËN).
Akumulator bez kataloškog broja
CITROËN mogao bi uzrokovati ne-
ispravnost sustava.
Za punjenje koristite punjač 12 V i
nemojte obrnuti polaritet.

IX
!
144
VOŽNJA

Izbor načina rada
Prikaz na ploči s
instrumentima


)
automatski način rada: ručica u
položaju D
.

)
sekvencijalni način rada: ručica
u položaju M
.

)
program SPORT
: ručica u polo-
žaju D
i pritisnuta tipka A
,

)
program SNIJEG
: ručica u polo-
žaju D
i pritisnuta tipka B
.
Položaj ručice mjenjača i uključeni
programi prikazuju se na instrumen-
tu C
na ploči s instrumentima.
Rešetka položaja ručice mjenjača
također omogućuje uvid u izabrani
položaj.

Radi sigurnosti:


-

ručica mjenjača ne može se
premjestiti iz položaja P
bez
pritiska na papučicu kočnice,


- prilikom otvaranja nekih vrata
zvučni signal upozorava vas
ako ručica nije u položaju P
,

- u svim okolnostima provjerite
da je ručica u položaju P
prije
izlaska iz vozila.
Ako je mjenjač u položaju P
, a ru-
čica u nekom drugom položaju,
postavite ručicu u položaj P
kako
biste mogli pokrenuti motor.
AUTOMATSKI MJENJAČ

Automatski mjenjač omogućuje kom-
foran potpuno automatski način rada,
u kojem su na raspolaganju i progra-
mi Sport i Snijeg, ili ručno mijenjanje
stupnjeva prijenosa.
Može se koristiti na sljedeća četiri
načina :


- automatski
način rada, u kojem
mjenjač elektronički upravlja pro-
mjenama stupnjeva prijenosa,

- program SPORT
koji omogućuje
dinamičniju vožnju,

-
program SNIJEG
koji poboljšava
voznost u slučaju slabog prianjanja,


- ručni
način rada, u kojem vozač
sekvencijalno mijenja stupnjeve
prijenosa.

IX
!
145
VOŽNJA

Nikada ne uključujte položaje P

ili R
ako vozilo nije zaustavljeno.

Ako u vožnji nepažnjom uključite po-
ložaj N
, pričekajte da se motor uspori
prije uključivanja položaja D
ili M
.


Pokretanje vozila



)
Motor se može pokrenuti samo u
položaju P
ili N
.

)
Uključite elektropokretač.

)
Nakon pokretanja motora posta-
vite ručicu u položaj R
, D
ili M
.

)
Provjerite na ploči s instrumenti-
ma koji je položaj uključen.

)
Otpustite papučicu kočnice i ubr-
zajte.


)
Kako ne bi došlo do neuskla-
đenosti između položaja ručice
i stvarnog položaja mjenjača,
uvijek premjestite ručicu iz polo-
žaja P
uz uključen kontakt i priti-
snutu papučicu kočnice.
U protivnom, uz uključen kontakt ili
pokrenut motor:


)
vratite ručicu u položaj P
,

)
pritisnite papučicu kočnice i uklju-
čite željeni stupanj prijenosa.



Parking

U tom položaju ručice mje-
njača onemogućuje se pomi-
canje vozila dok ono stoji.


)
Za uključivanje položaja P
, do-
vedite ručicu do najvišeg polo-
žaja (prema R
), zatim je gurnite
prema naprijed i ulijevo.

)
Za premještanje ručice iz polo-
žaja P
, pomaknite ručicu udesno
do željenog položaja.

)
Taj položaj smijete uključiti samo
kad je vozilo potpuno zaustavlje-
no. U tom položaju prednji kotači
su blokirani. Pazite na pravilan
položaj ručice.



Vožnja natrag


Stupanj za vožnju natrag
smije se uključiti samo kad
je vozilo potpuno zaustav-
ljeno. Radi sprečavanja tr-
zanja, ne ubrzavajte odmah
nakon uključivanja stupnja
za vožnju natrag.


Neutralan položaj

U vožnji nikada ne smijete
uključivati položaj N
.

IX
146
VOŽNJA

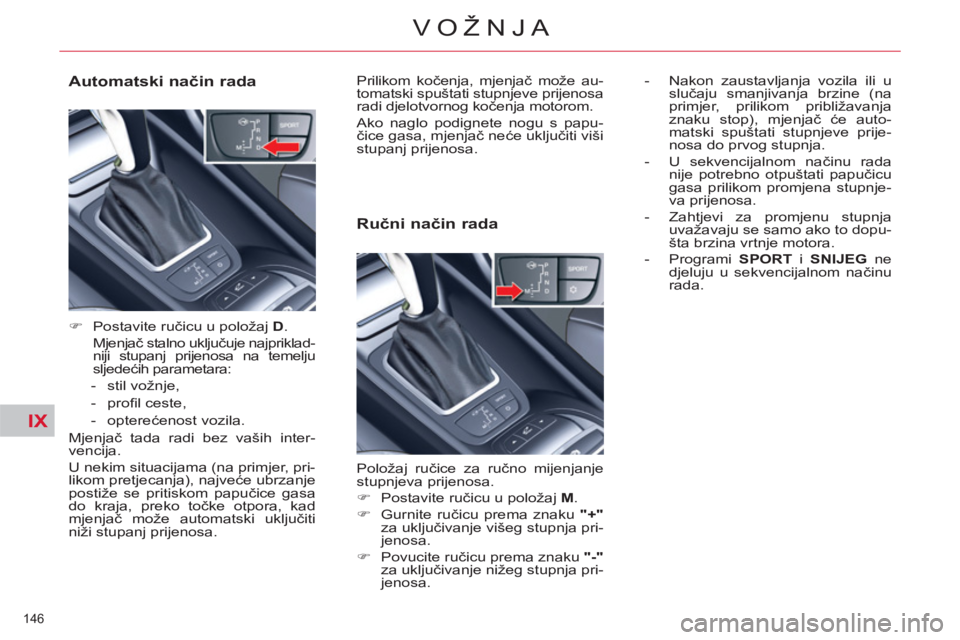

Automatski način rada



)
Postavite ručicu u položaj D
.
Mjenjač stalno uključuje najpriklad-
niji stupanj prijenosa na temelju
sljedećih parametara:


- stil vožnje,

- profi l ceste,

- opterećenost vozila.

Mjenjač tada radi bez vaših inter-
vencija.
U nekim situacijama (na primjer, pri-
likom pretjecanja), najveće ubrzanje
postiže se pritiskom papučice gasa
do kraja, preko točke otpora, kad
mjenjač može automatski uključiti
niži stupanj prijenosa. Prilikom kočenja, mjenjač može au-
tomatski spuštati stupnjeve prijenosa
radi djelotvornog kočenja motorom.
Ako naglo podignete nogu s papu-
čice gasa, mjenjač neće uključiti viši
stupanj prijenosa.


Ručni način rada

Položaj ručice za ručno mijenjanje
stupnjeva prijenosa.


)
Postavite ručicu u položaj M
.

)
Gurnite ručicu prema znaku "+"

za uključivanje višeg stupnja pri-
jenosa.

)
Povucite ručicu prema znaku "-"

za uključivanje nižeg stupnja pri-
jenosa.

- Nakon zaustavljanja vozila ili u
slučaju smanjivanja brzine (na
primjer, prilikom približavanja
znaku stop), mjenjač će auto-
matski spuštati stupnjeve prije-
nosa do prvog stupnja.

- U sekvencijalnom načinu rada
nije potrebno otpuštati papučicu
gasa prilikom promjena stupnje-
va prijenosa.

- Zahtjevi za promjenu stupnja
uvažavaju se samo ako to dopu-
šta brzina vrtnje motora.

- Programi SPORT
i SNIJEG
ne
djeluju u sekvencijalnom načinu
rada.

IX
!
147
VOŽNJA

Programi SPORT i SNIJEG


Program SPORT "S" Ta dva posebna programa dopunju-
ju automatski način rada u određe-
nim okolnostima.


)
S ručicom u položaju D
i
uz pokrenut motor, priti-
snite tipku A
.
Program SNIJEG " 7
"


)
S ručicom u položaju D
i uz po-
krenut motor, pritisnite tipku B
.
Mjenjač se prilagođava vožnji na
skliskoj cesti.
Taj program olakšava pokretanje i vo-
znost u uvjetima slabog prianjanja.
Na ploči s instrumentima
upaljen je simbol 7
.
Mjenjač će automatski davati pred-
nost dinamičnom stilu vožnje.
Na ploči s instrumentima upaljeno je
slovo S
.
Povratak na automatski način
rada


)
Uključeni program može se is-
ključiti u svakom trenutku ponov-
nim pritiskom na odgovarajuću
tipku. Mjenjač će se vratiti u sa-
moprilagodljiv način rada.


Nakon postavljanja ručice u po-
ložaj R

(vožnja natrag) može se
osjetiti snažno trzanje.
U slučaju neispravnosti u radu,
mjenjač ostaje blokiran u jednom
stupnju prijenosa; ne vozite brže
od 100 km/h.
Ne gasite motor ako je ručica mje-
njača u položaju D
ili R
.
Nikada ne smijete istovremeno pri-
tiskati papučicu kočnice i papučicu
gasa. Za kočenje i za ubrzavanje
smijete koristiti samo desnu nogu.
Istovremenim pritiskanjem obje pa-
pučice mogao bi se oštetiti mjenjač.
Obratite se mreži CITROËN ili ne-
koj stručnoj radionici.

IX
148
VOŽNJA

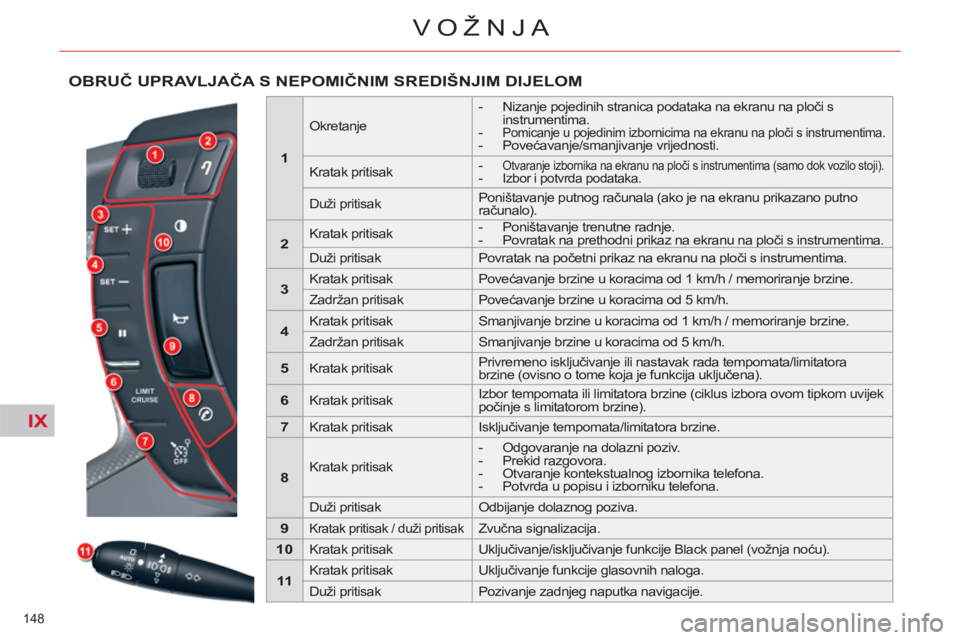

OBRUČ UPRAVLJAČA S NEPOMIČNIM SREDIŠNJIM DIJELOM



1




Okretanje

- Nizanje pojedinih stranica podataka na ekranu na ploči s
instrumentima.

- Pomicanje u pojedinim izbornicima na ekranu na ploči s instrumentima.

- Povećavanje/smanjivanje vrijednosti.

Kratak pritisak

-
Otvaranje izbornika na ekranu na ploči s instrumentima (samo dok vozilo stoji).

- Izbor i potvrda podataka.


Duži pritisak Poništavanje putnog računala (ako je na ekranu prikazano putno
računalo).



2



Kratak pritisak

- Poništavanje trenutne radnje.

- Povratak na prethodni prikaz na ekranu na ploči s instrumentima.

Duži pritisak Povratak na početni prikaz na ekranu na ploči s instrumentima.



3



Kratak pritisak Povećavanje brzine u koracima od 1 km/h / memoriranje brzine.

Zadržan pritisak Povećavanje brzine u koracima od 5 km/h.



4



Kratak pritisak Smanjivanje brzine u koracima od 1 km/h / memoriranje brzine.

Zadržan pritisak Smanjivanje brzine u koracima od 5 km/h.



5



Kratak pritisak Privremeno isključivanje ili nastavak rada tempomata/limitatora
brzine (ovisno o tome koja je funkcija uključena).



6



Kratak pritisak Izbor tempomata ili limitatora brzine (ciklus izbora ovom tipkom uvijek
počinje s limitatorom brzine).



7



Kratak pritisak Isključivanje tempomata/limitatora brzine.



8



Kratak pritisak

- Odgovaranje na dolazni poziv.

- Prekid razgovora.

- Otvaranje kontekstualnog izbornika telefona.

- Potvrda u popisu i izborniku telefona.

Duži pritisak Odbijanje dolaznog poziva.



9


Kratak pritisak / duži pritisak
Zvučna signalizacija.



10



Kratak pritisak Uključivanje/isključivanje funkcije Black panel (vožnja noću).



11



Kratak pritisak Uključivanje funkcije glasovnih naloga.

Duži pritisak Pozivanje zadnjeg naputka navigacije.

IX
149
VOŽNJA

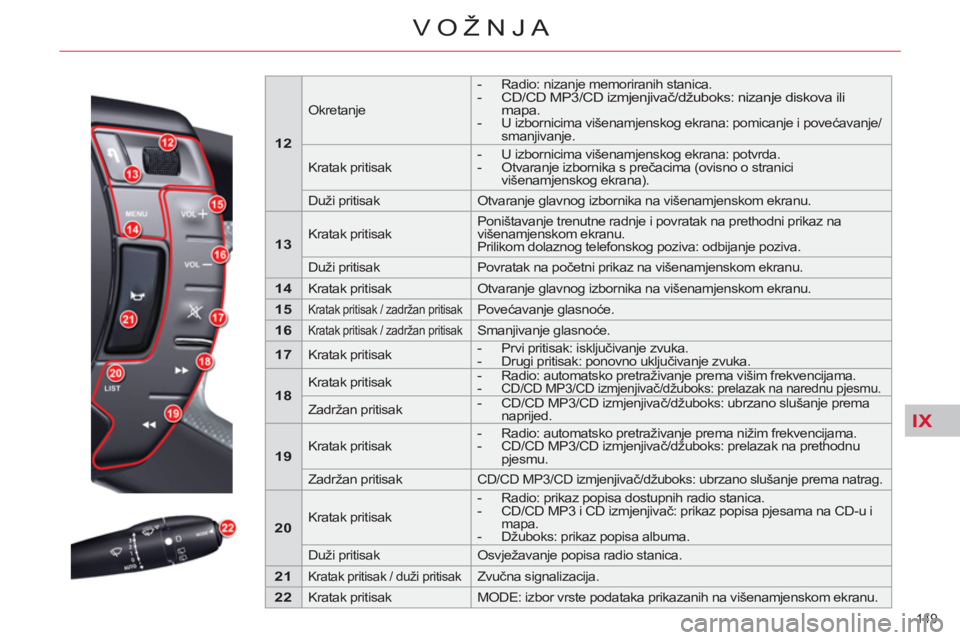

12




Okretanje

- Radio: nizanje memoriranih stanica.

- CD/CD MP3/CD izmjenjivač/džuboks: nizanje diskova ili
mapa.

- U izbornicima višenamjenskog ekrana: pomicanje i povećavanje/
smanjivanje.

Kratak pritisak

- U izbornicima višenamjenskog ekrana: potvrda.

- Otvaranje izbornika s prečacima (ovisno o stranici
višenamjenskog ekrana).

Duži pritisak Otvaranje glavnog izbornika na višenamjenskom ekranu.



13



Kratak pritisak Poništavanje trenutne radnje i povratak na prethodni prikaz na
višenamjenskom ekranu.
Prilikom dolaznog telefonskog poziva: odbijanje poziva.

Duži pritisak Povratak na početni prikaz na višenamjenskom ekranu.



14



Kratak pritisak Otvaranje glavnog izbornika na višenamjenskom ekranu.



15


Kratak pritisak / zadržan pritisak
Povećavanje glasnoće.



16



Kratak pritisak / zadržan pritisak
Smanjivanje glasnoće.



17



Kratak pritisak

- Prvi pritisak: isključivanje zvuka.

- Drugi pritisak: ponovno uključivanje zvuka.



18



Kratak pritisak

- Radio: automatsko pretraživanje prema višim frekvencijama.

- CD/CD MP3/CD izmjenjivač/džuboks: prelazak na narednu pjesmu.


Zadržan pritisak

- CD/CD MP3/CD izmjenjivač/džuboks: ubrzano slušanje prema
naprijed.



19



Kratak pritisak

- Radio: automatsko pretraživanje prema nižim frekvencijama.

- CD/CD MP3/CD izmjenjivač/džuboks: prelazak na prethodnu
pjesmu.

Zadržan pritisak

CD/CD MP3/CD izmjenjivač/džuboks: ubrzano slušanje prema natrag.



20



Kratak pritisak

- Radio: prikaz popisa dostupnih radio stanica.

- CD/CD MP3 i CD izmjenjivač: prikaz popisa pjesama na CD-u i
mapa.

- Džuboks: prikaz popisa albuma.

Duži pritisak Osvježavanje popisa radio stanica.



21


Kratak pritisak / duži pritisak
Zvučna signalizacija.



22



Kratak pritisak MODE: izbor vrste podataka prikazanih na višenamjenskom ekranu.

IX
150
VOŽNJA
LIMITATOR BRZINE
Sustav koji onemogućuje prekora-
čenje programirane brzine.
Nakon postizanja granične brzine,
vozilo se ne može dalje ubrzavati
pritiskom na papučicu gasa.
Limitator brzine uključuje se ručno:
programirana brzina mora biti naj-
manje 30 km/h.
Limitator brzine nikako ne može za-
mijeniti vozača u poštivanju ograni-
čenja brzine, kao ni njegovu budnost
i odgovornost.

Tipke na obruču upravljača

Tipke limitatora brzine nalaze se na
lijevoj strani obruča upravljača.


Prikaz na ploči s instrumentima

Podaci o limitatoru brzine prikazuju
se u području A
ploče s instrumen-
tima.


Programiranje



)
Za uključivanje limitatora brzine
"LIMIT"
pritisnite tipku 4
.
Uključivanje se potvrđuje prikazom
funkcije u području A
na ploči s in-
strumentima.
Aktiviranje



)
Nakon prikaza željene maksi-
malne brzine, pritisnite tipku 3
.

Podatak " ON
" tada se pali u području A
.

Nakon uključivanja funkcije, prika-
zana je zadnja memorirana brzina i
podatak " PAUSE
".
Uz pokrenut motor, maksimalna br-
zina prikazana u području A
može
se podešavati pritiskom na:


)
Tipku 1
za povećavanje maksi-
malne brzine.

)
Tipku 2
za smanjivanje maksi-
malne brzine. Uzastopnim pritiscima na tipku brzi-
na se mijenja u koracima od 1 km/h,
a dužim pritiskom u koracima od
5 km/h.
