2014 CITROEN C5 Upute Za Rukovanje (in Croatian)

XII
215
TEHNIČKI PODACI


Dizel motor


HDi 160



HDi 200



V6
HDi 240



Mjenjač


Ručni



Automatski



Automatski



Automatski



Tipovi, varijante, verzije:
RW...


RHH-RHE-RHD/8



RHH-RHE-RHD/A



4HL/A



X8Z/A




- Masa praznog vozila
1 595
1 642
1 767
1 763


- Masa vozila spremnog za vožnju
1 670
1 717
1 842
1 838


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 238
2 286
2 367
2 347


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
3 638
3 286
3 967
3 647


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 400
1 000
1 600
1 300


- Prikolica s kočnicom *
(s prijenosom opterećenja,
u granici MTRA)
1 670
1 290
1 890
1 570


- Prikolica bez kočnice
750
750
750
750


- Preporučeno opterećenje na kuki
67
53
76
63
Navedene vrijednosti MTRA i vučna opterećenja vrijede za nadmorsku visinu do najviše 1000 metara; navedeno vučno
opterećenje mora se smanjivati za 10% na svakih dodatnih 1000 metara.
Ako vozilo vuče prikolicu, najveća brzina je ograničena na 100 km/h (pridržavajte se važećih zakonskih propisa u vašoj
zemlji).
Pri visokim vanjskim temperaturama može doći do smanjivanja performansi vozila radi zaštite motora; kad je vanjska
temperatura viša od 37°C potrebno je smanjiti masu prikolice.

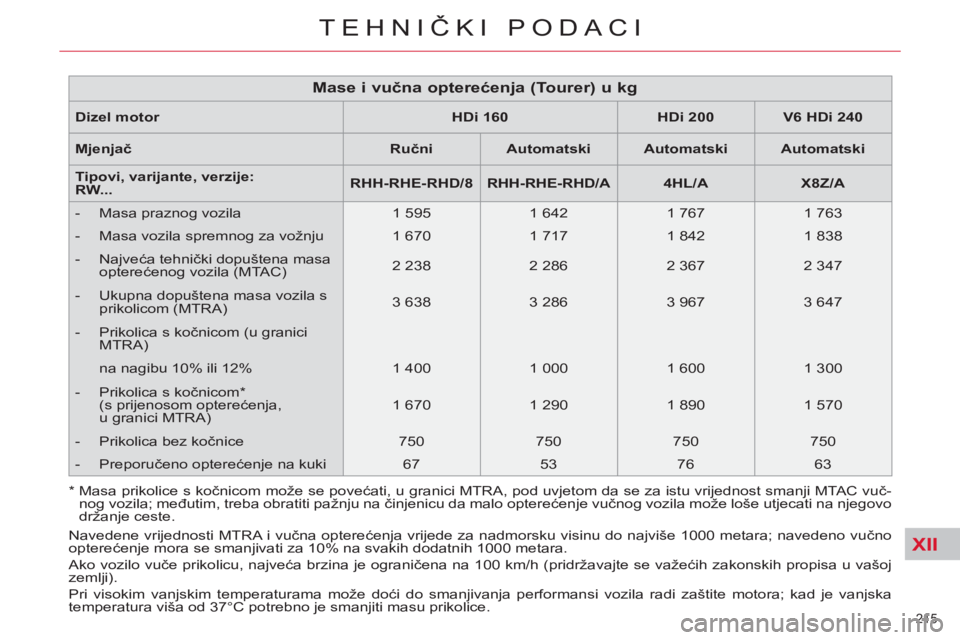

Mase i vučna opterećenja (Tourer) u kg


* Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vuč-
nog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo
držanje ceste.

XII
216
TEHNIČKI PODACI

Navedene vrijednosti MTRA i vučna opterećenja vrijede za nadmorsku visinu do najviše 1000 metara; navedeno vučno
opterećenje mora se smanjivati za 10% za svakih dodatnih 1000 metara.
Pri visokim vanjskim temperaturama može doći do smanjivanja performansi vozila radi zaštite motora; kad je vanjska
temperatura viša od 37°C potrebno je smanjiti masu prikolice.
*
Masa vozila spremnog za vožnju jednaka je masi praznog vozila + vozač (75 kg).

**
U slučaju prekoračenja najveće tehnički dopuštene mase na stražnjoj osovini kad vozilo vuče prikolicu, brzina vozila
ograničena je na 80 km/h, kako je propisano u točki 2.7 Europske smjernice.

***
U slučaju prekoračenja najveće tehnički dopuštene mase kad vozilo vuče prikolicu, brzina vozila ograničena je na 80 km/h,
kako je propisano u točki 2.7 Europske smjernice.

****
Najveća vrijednost prikolice s kočnicom u granici MTRA; međutim, treba obratiti pažnju na činjenicu da malo optere-
ćenje vučnog vozila može loše utjecati na njegovo držanje ceste.

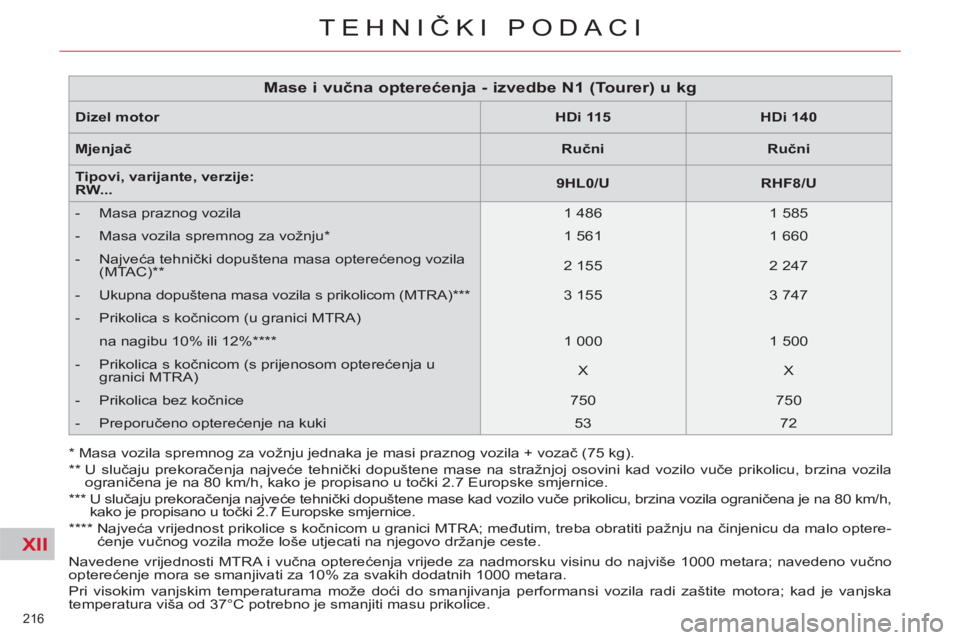

Mase i vučna opterećenja - izvedbe N1 (Tourer) u kg


Dizel motor


HDi 115



HDi 140



Mjenjač


Ručni



Ručni



Tipovi, varijante, verzije:
RW...


9HL0/U



RHF8/U




- Masa praznog vozila
1 486
1 585


- Masa vozila spremnog za vožnju *

1 561
1 660


- Najveća tehnički dopuštena masa opterećenog vozila
(MTAC) **

2 155
2 247


- Ukupna dopuštena masa vozila s prikolicom (MTRA) ***

3 155
3 747


- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12% ****
1 000
1 500


- Prikolica s kočnicom (s prijenosom opterećenja u
granici MTRA)
X
X


- Prikolica bez kočnice
750
750


- Preporučeno opterećenje na kuki
53
72

XII
217
TEHNIČKI PODACI


* Bez krovnog nosača.

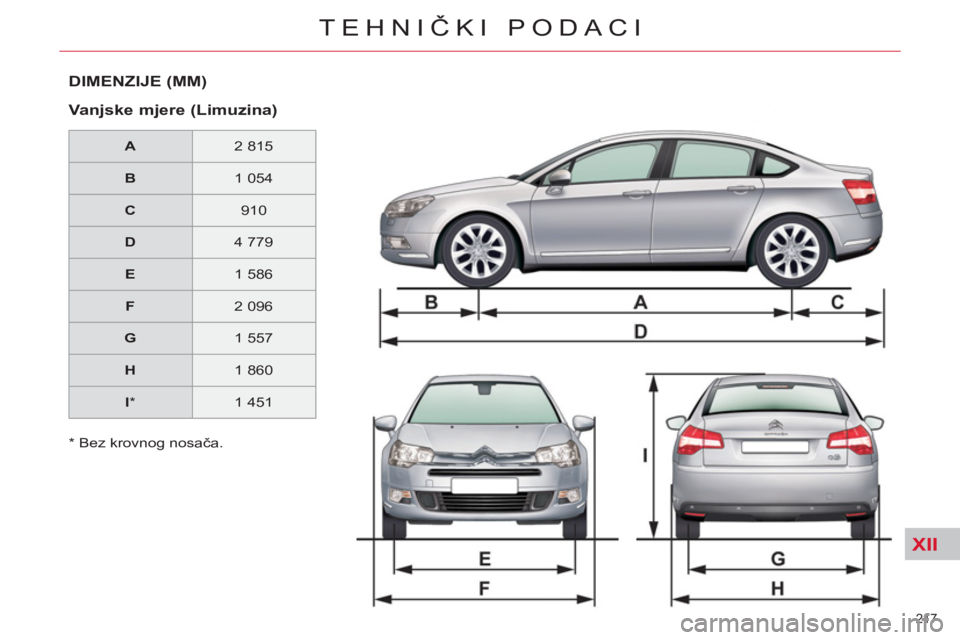

DIMENZIJE (MM)


Vanjske mjere (Limuzina)



A


2 815


B


1 054


C


910


D


4 779


E


1 586


F


2 096


G


1 557


H


1 860


I

*

1 451

XII
218
TEHNIČKI PODACI

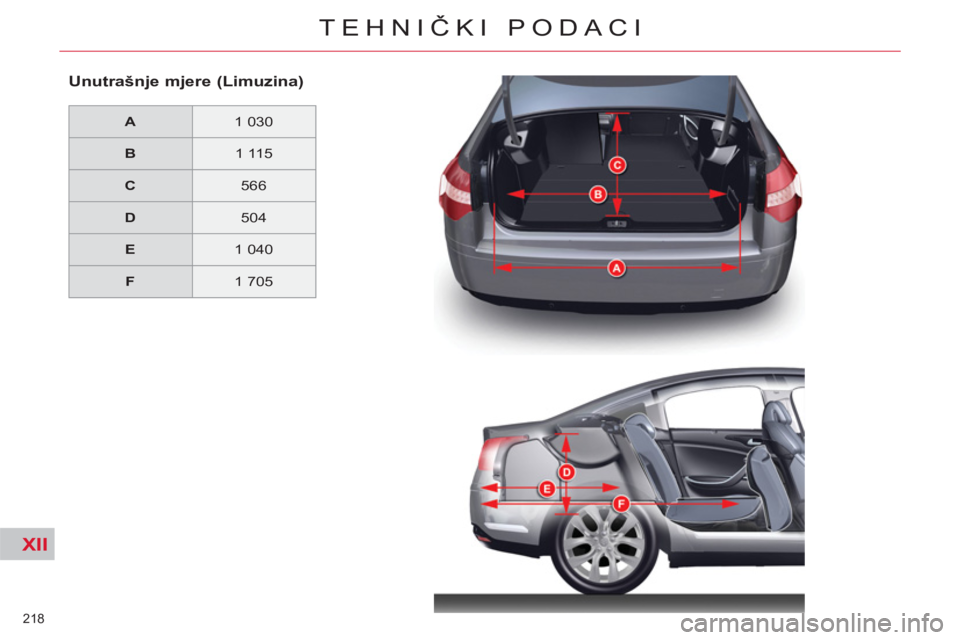

Unutrašnje mjere (Limuzina)



A


1 030


B


1 115


C


566


D


504


E


1 040


F


1 705

XII
219
TEHNIČKI PODACI

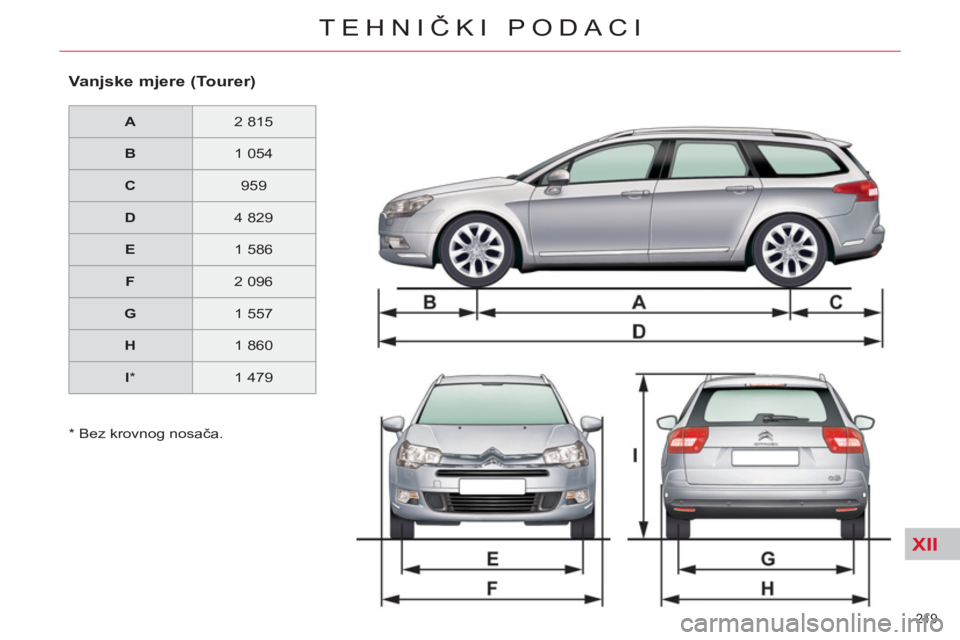

Vanjske mjere (Tourer)



A


2 815


B


1 054


C


959


D


4 829


E


1 586


F


2 096


G


1 557


H


1 860


I

*

1 479

* Bez krovnog nosača.

XII
220
TEHNIČKI PODACI


Unutrašnje mjere (Tourer)



A


1 060


B


1 115


C


510


D


851


E


1 058


F




1 723

XII
221
TEHNIČKI PODACI

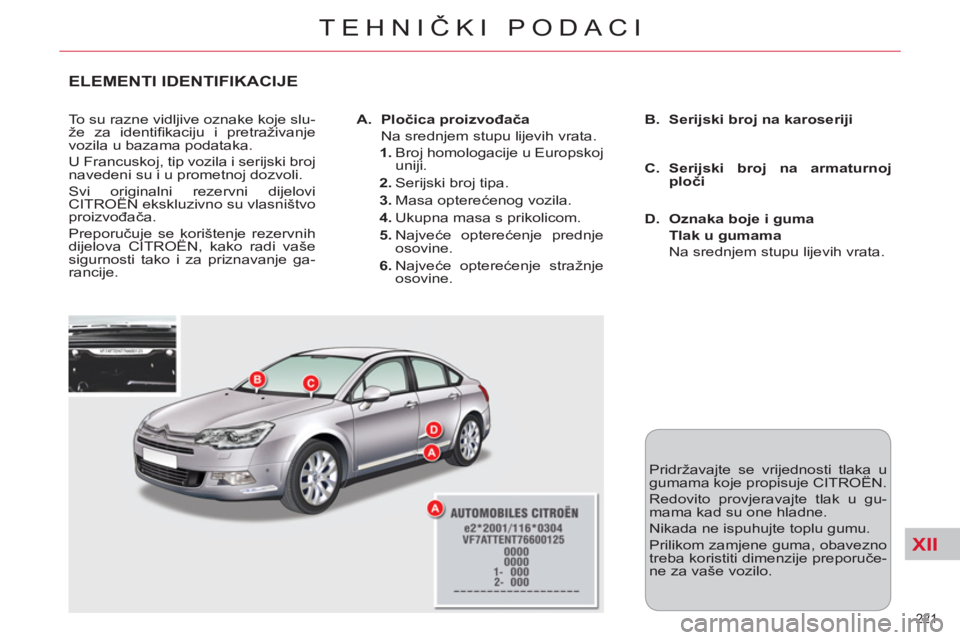

ELEMENTI IDENTIFIKACIJE

To su razne vidljive oznake koje slu-
že za identifi kaciju i pretraživanje
vozila u bazama podataka.
U Francuskoj, tip vozila i serijski broj
navedeni su i u prometnoj dozvoli.
Svi originalni rezervni dijelovi
CITROËN ekskluzivno su vlasništvo
proizvođača.
Preporučuje se korištenje rezervnih
dijelova CITROËN, kako radi vaše
sigurnosti tako i za priznavanje ga-
rancije.

A.
Pločica proizvođača

Na srednjem stupu lijevih vrata.


1.
Broj homologacije u Europskoj
uniji.

2.
Serijski broj tipa.

3.
Masa opterećenog vozila.

4.
Ukupna masa s prikolicom.

5.
Najveće opterećenje prednje
osovine.

6.
Najveće opterećenje stražnje
osovine.
B.
Serijski broj na karoseriji


D.
Oznaka boje i guma

Tlak u gumama

Na srednjem stupu lijevih vrata.
Pridržavajte se vrijednosti tlaka u
gumama koje propisuje CITROËN.
Redovito provjeravajte tlak u gu-
mama kad su one hladne.
Nikada ne ispuhujte toplu gumu.
Prilikom zamjene guma, obavezno
treba koristiti dimenzije preporuče-
ne za vaše vozilo.
C.
Serijski broj na armaturnoj
plo
či

XII
222
TEHNIČKI PODACI
