167
PROVJERE
DIZEL MOTORI
U prostoru motora možete provjeriti
razinu pojedinih tekućina, zamijeniti
neke potrošne dijelove i uspostaviti
dovod goriva.


1.
Spremnik tekućine za pranje sta-
kla i farova.

2.
Spremnik tekućine servo uprav-
ljača ili spremnik tekućine ser-
vo upravljača i ovjesa, ovisno o
opremi.

3.
Spremnik rashladne tekućine
motora.

4.
Šipka za provjeru razine motor-
nog ulja.

5.
Otvor za ulijevanje motornog
ulja.

6.
Pročistač zraka.

7.
Spremnik tekućine za kočnice.

8.
Akumulator.
Kako je krug dizel goriva pod
visokim tlakom, zabranjen je
svaki zahvat u tom krugu.
Vozila s motorom HDi 140
mogu
imati klasični ovjes. U tom slučaju,
spremnik ulja servo upravljača je
drugačiji.
HDi 115 / e-HDi 115


HDi 140

X!
168
PROVJERE

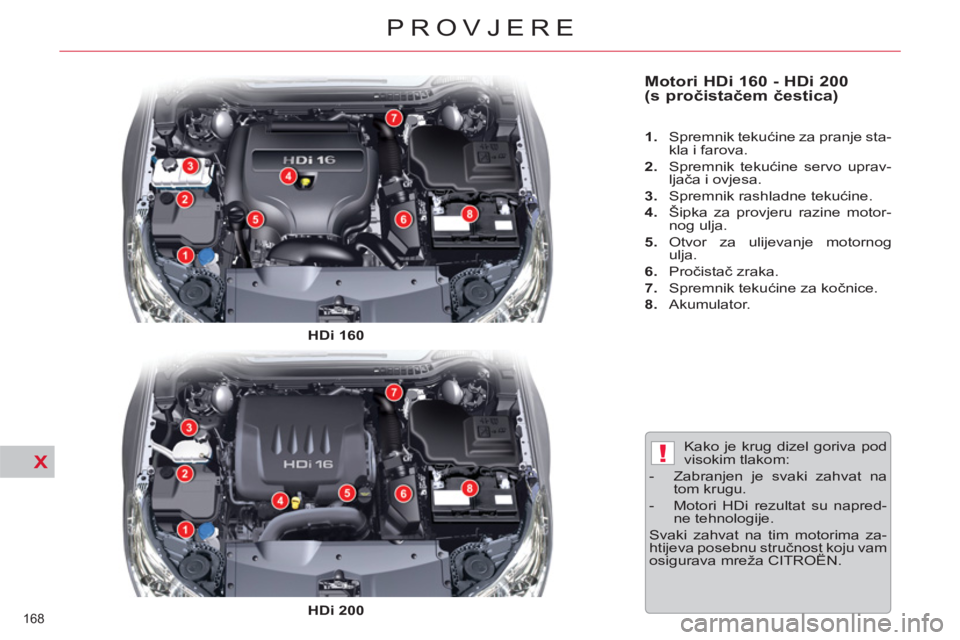

Motori HDi 160 - HDi 200
(s pročistačem čestica)



1.
Spremnik tekućine za pranje sta-
kla i farova.

2.
Spremnik tekućine servo uprav-
ljača i ovjesa.

3.
Spremnik rashladne tekućine.

4.
Šipka za provjeru razine motor-
nog ulja.

5.
Otvor za ulijevanje motornog
ulja.

6.
Pročistač zraka.

7.
Spremnik tekućine za kočnice.

8.
Akumulator.

Kako je krug dizel goriva pod
visokim tlakom:


- Zabranjen je svaki zahvat na
tom krugu.

- Motori HDi rezultat su napred-
ne tehnologije.
Svaki zahvat na tim motorima za-
htijeva posebnu stručnost koju vam
osigurava mreža CITROËN.
HDi 160


HDi 200

X!
169
PROVJERE

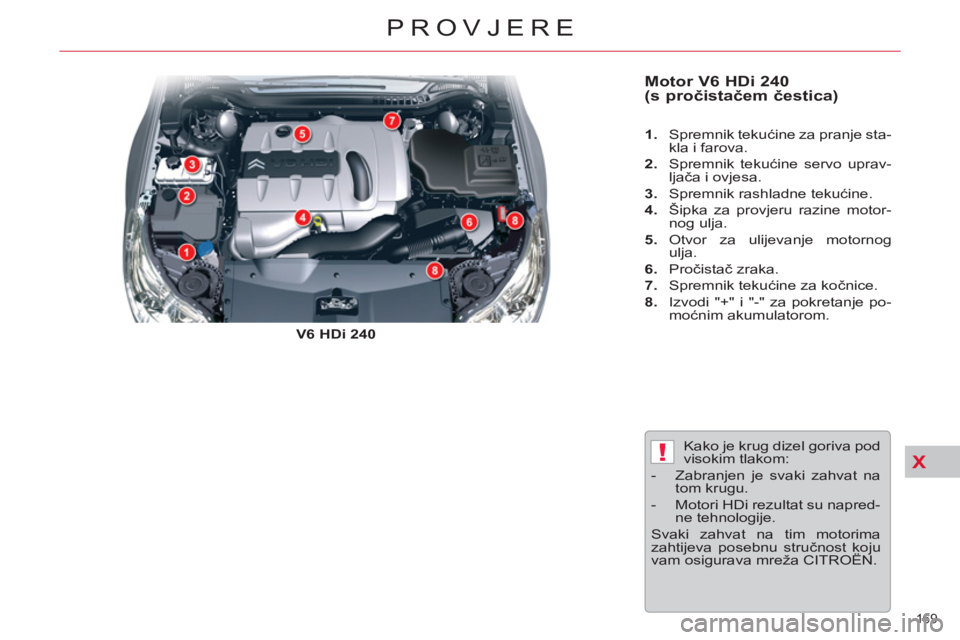

Motor V6 HDi 240
(s pročistačem čestica)


V6 HDi 240


1.
Spremnik tekućine za pranje sta-
kla i farova.

2.
Spremnik tekućine servo uprav-
ljača i ovjesa.

3.
Spremnik rashladne tekućine.

4.
Šipka za provjeru razine motor-
nog ulja.

5.
Otvor za ulijevanje motornog
ulja.

6.
Pročistač zraka.

7.
Spremnik tekućine za kočnice.

8.
Izvodi "+" i "-" za pokretanje po-
moćnim akumulatorom.

Kako je krug dizel goriva pod
visokim tlakom:


- Zabranjen je svaki zahvat na
tom krugu.

- Motori HDi rezultat su napred-
ne tehnologije.
Svaki zahvat na tim motorima
zahtijeva posebnu stručnost koju
vam osigurava mreža CITROËN.

X
!
170
PROVJERE






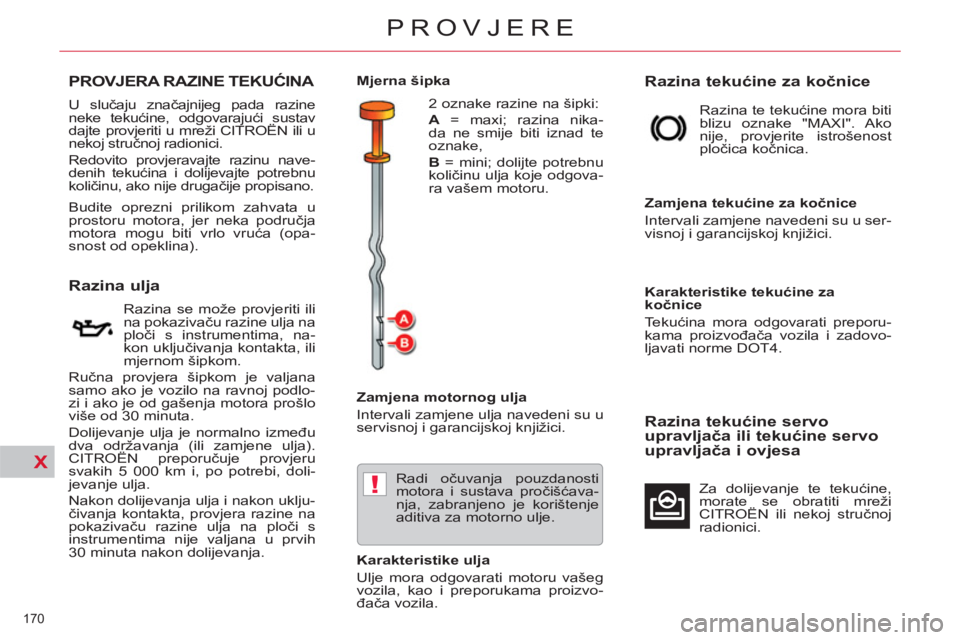

PROVJERA RAZINE TEKUĆINA
















Razina ulja


Razina se može provjeriti ili
na pokazivaču razine ulja na
ploči s instrumentima, na-
kon uključivanja kontakta, ili
mjernom šipkom.
Ručna provjera šipkom je valjana
samo ako je vozilo na ravnoj podlo-
zi i ako je od gašenja motora prošlo
više od 30 minuta.
Dolijevanje ulja je normalno između
dva održavanja (ili zamjene ulja).
CITROËN preporučuje provjeru
svakih 5 000 km i, po potrebi, doli-
jevanje ulja.
Nakon dolijevanja ulja i nakon uklju-
čivanja kontakta, provjera razine na
pokazivaču razine ulja na ploči s
instrumentima nije valjana u prvih
30 minuta nakon dolijevanja.
U slučaju značajnijeg pada razine
neke tekućine, odgovarajući sustav
dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.
Redovito provjeravajte razinu nave-
denih tekućina i dolijevajte potrebnu
količinu, ako nije drugačije propisano.

Budite oprezni prilikom zahvata u
prostoru motora, jer neka područja
motora mogu biti vrlo vruća (opa-
snost od opeklina).


Zamjena motornog ulja
Intervali zamjene ulja navedeni su u
servisnoj i garancijskoj knjižici.
Radi očuvanja pouzdanosti
motora i sustava pročišćava-
nja, zabranjeno je korištenje
aditiva za motorno ulje.

Karakteristike ulja
Ulje mora odgovarati motoru vašeg
vozila, kao i preporukama proizvo-
đača vozila.












Razina tekućine za kočnice

Razina te tekućine mora biti
blizu oznake "MAXI". Ako
nije, provjerite istrošenost
pločica kočnica.

Zamjena tekućine za kočnice
Intervali zamjene navedeni su u ser-
visnoj i garancijskoj knjižici.

Karakteristike tekućine za
kočnice
Tekućina mora odgovarati preporu-
kama proizvođača vozila i zadovo-
ljavati norme DOT4.












Razina tekućine servo
upravljača ili tekućine servo
upravljača i ovjesa

Za dolijevanje te tekućine,
morate se obratiti mreži
CITROËN ili nekoj stručnoj
radionici.















Mjerna šipka
2 oznake razine na šipki:

A
= maxi; razina nika-
da ne smije biti iznad te
oznake,

B
= mini; dolijte potrebnu
količinu ulja koje odgova-
ra vašem motoru.

X
!
171
PROVJERE









Razina aditiva za gorivo
(dizel motor s pročistačem
čestica)


Dolijevanje aditiva
Dolijevanje aditiva treba obavezno
što prije obaviti u mreži CITROËN ili
u nekoj stručnoj radionici.









Iskorišteni proizvodi

Izbjegavajte dulji dodir kože
s iskorištenim uljem i drugim
tekućinama.
Većina tih tekućina štetna je za
zdravlje, čak i vrlo korozivna.
Iskorišteno ulje i druge tekući-
ne ne izlijevajte u kanalizaciju
ili po tlu.
Iskorišteno ulje treba uliti u poseb-
ne spremnike u mreži CITROËN ili
u nekoj stručnoj radionici. Na minimalnu razinu
u spremniku aditiva
upozorava stalno upa-
ljena ova žaruljica, uz
zvučni signal i poruku na višena-
mjenskom ekranu.










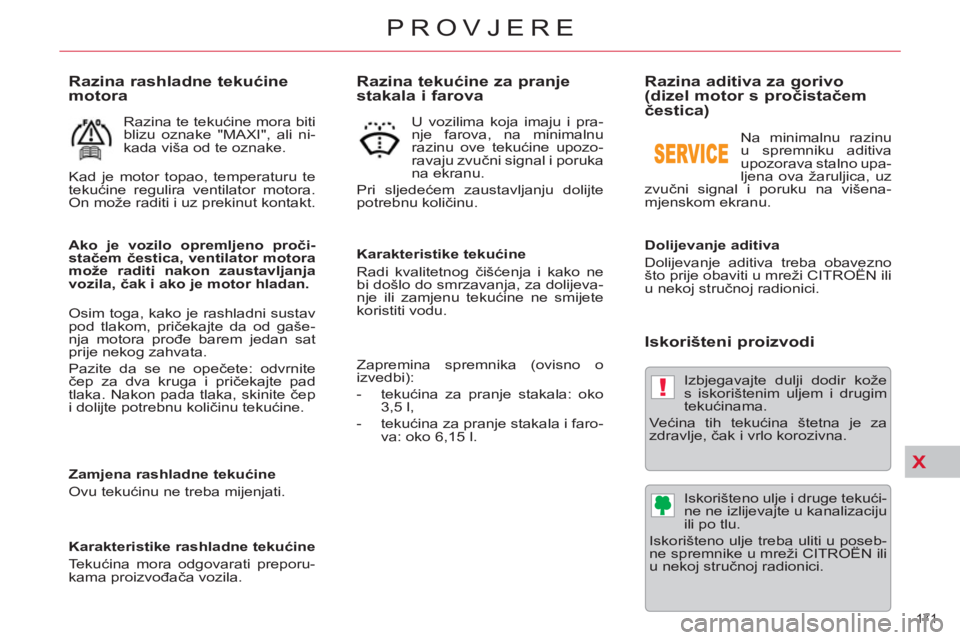

Razina rashladne tekućine
motora

Razina te tekućine mora biti
blizu oznake "MAXI", ali ni-
kada viša od te oznake.
Kad je motor topao, temperaturu te
tekućine regulira ventilator motora.
On može raditi i uz prekinut kontakt.

Zamjena rashladne tekućine
Ovu tekućinu ne treba mijenjati.

Karakteristike rashladne tekućine
Tekućina mora odgovarati preporu-
kama proizvođača vozila.






Ako je vozilo opremljeno proči-
stačem čestica, ventilator motora
može raditi nakon zaustavljanja
vozila, čak i ako je motor hladan.


Osim toga, kako je rashladni sustav
pod tlakom, pričekajte da od gaše-
nja motora prođe barem jedan sat
prije nekog zahvata.
Pazite da se ne opečete: odvrnite
čep za dva kruga i pričekajte pad
tlaka. Nakon pada tlaka, skinite čep
i dolijte potrebnu količinu tekućine.






















Razina tekućine za pranje
stakala i farova


U vozilima koja imaju i pra-
nje farova, na minimalnu
razinu ove tekućine upozo-
ravaju zvučni signal i poruka
na ekranu.
Pri sljedećem zaustavljanju dolijte
potrebnu količinu.

Karakteristike tekućine
Radi kvalitetnog čišćenja i kako ne
bi došlo do smrzavanja, za dolijeva-
nje ili zamjenu tekućine ne smijete
koristiti vodu.



Zapremina spremnika (ovisno o
izvedbi):


- tekućina za pranje stakala: oko
3,5 l,

- tekućina za pranje stakala i faro-
va: oko 6,15 l.

X
172
PROVJERE






PROVJERE












Akumulator 12 V

Akumulator ne treba odr-
žavati.
Međutim, provjeravajte či-
stoću i pritegnutost stezaljki,
posebno u ljetnom i zim-
skom razdoblju.
U slučaju nekog zahvata na akumu-
latoru, pogledajte točku "Praktične
informacije" gdje su navedene po-
trebne mjere opreza prije njegovog
odspajanja i nakon ponovnog spa-
janja.










Pročistač čestica (dizel)

Uz katalizator, taj pročistač aktivno
sudjeluje u očuvanju kvalitete zraka
zadržavanjem neizgorenih štetnih
čestica, čime se sprečava nastaja-
nje crnog dima u ispuhu.
Nakon dužeg rada motora u vrlo spo-
roj vožnji ili u praznom hodu, prilikom
ubrzavanja iznimno se može zamije-
titi ispuštanje vodene pare iz ispuha.
Vodena para nema nikakva utjecaja
na ponašanje vozila ni na okoliš.
U slučaju početka zapunjenja pro-
čistača, na ekranu na ploči s in-
strumentima prikazuje se poruka,
uz zvučni signal i paljenje žaruljice
Service.
To upozorenje ukazuje na poče-
tak zasićenja pročistača čestica
(u uvjetima iznimno dugotrajne
gradske vožnje: mala brzina, za-
stoji…).
Radi regeneracije pročistača, pre-
poručuje se što prije vožnja brzi-
nom od 60 km/h ili većom tijekom
najmanje 5 minuta (dok ne nestane
poruka upozorenja), čim to dopu-
ste uvjeti u prometu.
Ako upozorenje ne nestane, obra-
tite se mreži CITROËN ili nekoj
stručnoj radionici.





Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12 V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop &
Start. U slučaju zamjene ili odspa-
janja tog akumulatora, potreban je
zahvat isključivo u mreži CITROËN
ili u nekoj stručnoj radionici.
Ako nije drugačije propisano, ove
elemente treba provjeravati u skla-
du sa servisnom knjižicom, ovisno o
motoru vašeg vozila.
Ako je tako propisano, dajte ih pro-
vjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.





















Pročistač zraka i pročistač u kabini


U servisnoj knjižici nave-
deni su intervali njihove
zamjene.
Ovisno o okolini (atmosfe-
ra zasićena prašinom...) i
o uvjetima upotrebe vozila (gradska
vožnja...), po potrebi ih mijenjajte i
dvaput češće
.
Prljav pročistač u kabini može loše
utjecati na radne karakteristike klima
uređaja i stvarati neugodne mirise.

Pročistač ulja potrebno je
zamijeniti prilikom svake
zamjene motornog ulja.













Pročistač ulja

U servisnoj knjižici navedeni su in-
tervali njegove zamjene.

X
!
173
PROVJERE





















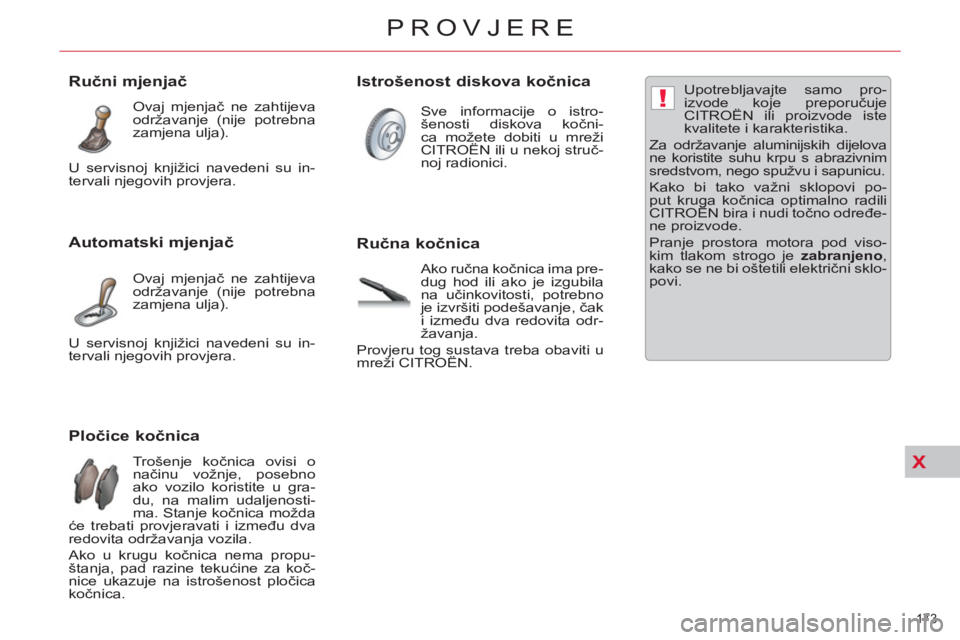

Pločice kočnica

Trošenje kočnica ovisi o
načinu vožnje, posebno
ako vozilo koristite u gra-
du, na malim udaljenosti-
ma. Stanje kočnica možda
će trebati provjeravati i između dva
redovita održavanja vozila.
Ako u krugu kočnica nema propu-
štanja, pad razine tekućine za koč-
nice ukazuje na istrošenost pločica
kočnica.







Ručni mjenjač

Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna
zamjena ulja).






Automatski mjenjač

Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna
zamjena ulja).

Istrošenost diskova kočnica

Sve informacije o istro-
šenosti diskova kočni-
ca možete dobiti u mreži
CITROËN ili u nekoj struč-
noj radionici.


Ručna kočnica

Ako ručna kočnica ima pre-
dug hod ili ako je izgubila
na učinkovitosti, potrebno
je izvršiti podešavanje, čak
i između dva redovita odr-
žavanja.
Provjeru tog sustava treba obaviti u
mreži CITROËN.
Upotrebljavajte samo pro-
izvode koje preporučuje
CITROËN ili proizvode iste
kvalitete i karakteristika.
Za održavanje aluminijskih dijelova
ne koristite suhu krpu s abrazivnim
sredstvom, nego spužvu i sapunicu.
Kako bi tako važni sklopovi po-
put kruga kočnica optimalno radili
CITROËN bira i nudi točno određe-
ne proizvode.
Pranje prostora motora pod viso-
kim tlakom strogo je zabranjeno
,
kako se ne bi oštetili električni sklo-
povi. U servisnoj knjižici navedeni su in-
tervali njegovih provjera.
U servisnoj knjižici navedeni su in-
tervali njegovih provjera.

XI
174
PRAKTIČNE INFORMACIJE
PRIBOR ZA PRIVREMENIPOPRAVAK GUME

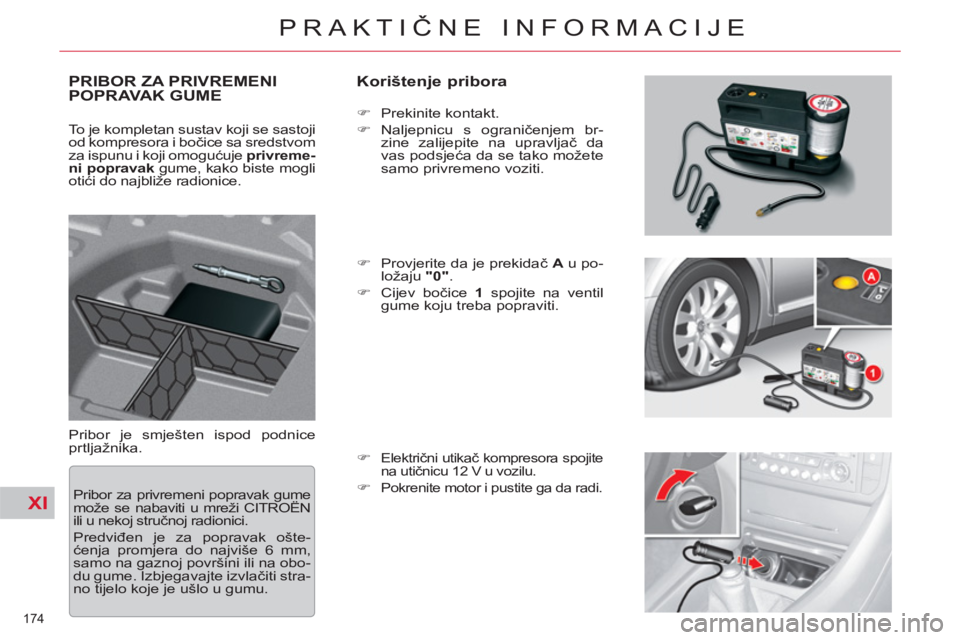

Korištenje pribora

Pribor je smješten ispod podnice
prtljažnika.

)
Prekinite kontakt.

)
Naljepnicu s ograničenjem br-
zine zalijepite na upravljač da
vas podsjeća da se tako možete
samo privremeno voziti.

)
Provjerite da je prekidač A
u po-
ložaju "0"
.

)
Cijev bočice 1
spojite na ventil
gume koju treba popraviti.

)

Električni utikač kompresora spojite
na utičnicu 12 V u vozilu.


)
Pokrenite motor i pustite ga da radi.

To je kompletan sustav koji se sastoji
od kompresora i bočice sa sredstvom
za ispunu i koji omogućuje privreme-
ni popravak
gume, kako biste mogli
otići do najbliže radionice.
Pribor za privremeni popravak gume
može se nabaviti u mreži CITROËN
ili u nekoj stručnoj radionici.
Predviđen je za popravak ošte-
ćenja promjera do najviše 6 mm,
samo na gaznoj površini ili na obo-
du gume. Izbjegavajte izvlačiti stra-
no tijelo koje je ušlo u gumu.
