2014 CITROEN C5 Upute Za Rukovanje (in Croatian)

Upute za rukovanje na internetu


Uvidom u upute za rukovanje na internetu možete saznati
najnovije dostupne informacije, koje se lako prepoznaju po
označivaču stranica u obliku ove sličice:

Ako rubrika "MyCitroën" nije dostupna na internetskim stranicama u
vašoj zemlji, možete naći vaše upute za rukovanje na sljedećoj adresi:
http://service.citroen.com
Označite:
Pronađite vaše upute za rukovanje na internetskim stranicama
CITROËN, u rubrici "MyCitroën".




Na tom osobnom prostoru možete naći informacije o našim
proizvodima i uslugama. Taj prostor po vašoj mjeri omogućuje
izravan i poseban kontakt s markom.

poveznicu u pristupu za "Fizičke osobe",
jezik,
oblik karoserije,
datum izdanja koji odgovara datumu prve registracije.
Tamo ćete u istom obliku naći vaše upute za rukovanje.

!
Vaše vozilo ima samo dio opreme opisane u ovom
dokumentu, ovisno o razini opremljenosti, izvedbi i o
karakteristikama vezanim uz zemlju u kojoj se vozilo
prodaje.
Ugradnjom električne opreme ili uređaja koji ne nose
oznaku CITROËN može se izazvati kvar u elektronič-
kom sustavu vozila. Vodite računa o tome i obratite se
predstavniku marke CITROËN koji će vas upoznati s
našim katalogom dodatne opreme.

CITROËN nudi, na svim kontinentima,
bogatu ponudu,
u kojoj su spojeni tehnologija i stalni duh inovativnosti,
u modernom i kreativnom pristupu mobilnosti.
Zahvaljujemo vam i čestitamo na izboru.


Sretan put!

Legenda

upozorenje za sigurnost Obraćamo vam pažnju na sljedeće:

doprinos zaštiti okoliša

upućivanje na navedenu stranicu


Za upravljačem vašeg novog vozila,
ako dobro upoznate svu opremu,
sve sklopke, sve mogućnosti podešavanja,
vaša putovanja bit će komfornija
i ugodnija.

SADRŽAJ
Monokromatski ekran C 43
Ekran u boji eMyWay 45
II - VIŠENAMJENSKIEKRAN 43 Î 46
Ventilacija 47
Automatski jednozonski
klima uređaj 49
Automatski dvozonski klima
uređaj 52
Programabilno grijanje 56
Prednja sjedala 60
Stražnja sjedala 64
Retrovizori 65
Podešavanje obruča upravljača 66
47Î 66
Ključ s daljinskim upravljačem 67
Alarm 73
Podizači prozora 75
Vrata 77
Prtljažnik 79
Krovni prozor (Limuzina) 82
Stakleni panoramski krov (Tourer) 83
Spremnik goriva 84
Zaštitni profi l za gorivo (dizel) 85
67 Î 85
Sklopke svjetala 86
Automatsko paljenje svjetala 88
Podešavanje farova 89
Rasvjeta zavoja 90
Sklopke brisača 92
Automatski rad brisača 93
Stropna svjetla 94
Prigušena rasvjeta 96
V - VIDLJIVOST 86 Î97
Unutrašnja oprema 98
Dodatni tepisi 99
Prednji naslon za ruke 99
Oprema u prtljažniku 101
VI -OPREMA 98Î104
Ploča s instrumentima 26
Putno računalo 29

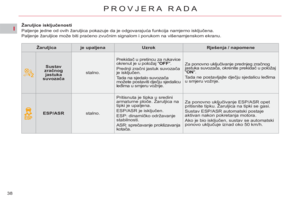

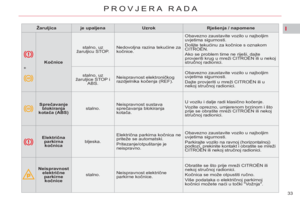

Žaruljice 32
Tipke za podešavanje 42
UPOZNAVANJE VOZILA 4 Î 23
I - PROVJERARADA 26 Î 42

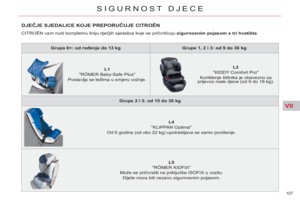

Dječje sjedalice 105
Dječje sjedalice ISOFIX 109
Sigurnosna brava za djecu 113
VII - SIGURNOSTDJECE 105Î113
EKOVOŽNJA 24 Î 25

SADRŽAJ
Pokazivači smjera 114
Četiri žmigavca 114
Zvučna signalizacija 114
Poziv u pomoć ili poziv za
pomoć na cesti 114
Otkrivanje preniskog tlaka
u gumama 115
Sustavi pomoći pri kočenju 117
Sustavi održavanja putanje 118
Sigurnosni pojasi 119
Zračni jastuci 122
VIII-SIGURNOST 11 4Î125
Parkirna kočnica 126

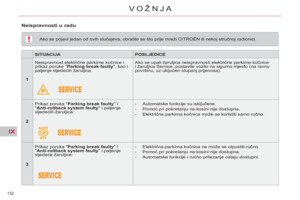

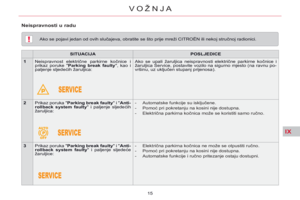

Električna parkirna kočnica 127
Pomoć pri pokretanju na kosini 134
Ručni mjenjač 135
Pokazivač promjene stupnja
prijenosa 136
Ručni upravljani mjenjač sa 6 brzina 137
Stop & Start 141
Automatski mjenjač 144
Obruč upravljača s nepomičnim
središnjim dijelom 148
Limitator brzine 150
Tempomat 152
Upozorenje za nenamjerno
prelaženje crte 154
Mjerenje raspoloživog mjesta za
parkiranje 155
Pomoć pri parkiranju 157
Kamera za vožnju natrag (Tourer) 158
Elektronički upravljani ovjes
"Hydractive III +" 159
126 Î160
Poklopac motora 162
Ispražnjen spremnik goriva
(dizel) 164
Benzinski motori 165
Dizel motori 167
Provjera razine tekućina 170
Provjere 172
X -PROVJERE 161Î 173
Pribor za privremeni popravak
gume 174
Zamjena kotača 177
Zamjena žarulje 181
Zamjena osigurača 191
Akumulator 196
Štedljiv način rada 198
Vuča vozila 199
Kuka za prikolicu 200
Krovni nosač 201
Zimska zaštita 202
Štitnik za snijeg 203
Dodatna oprema 205
XI - PRAKTIČNEINFORMACIJE 174Î 206

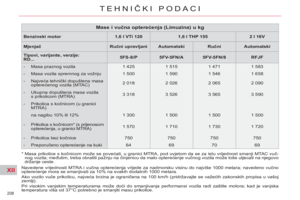

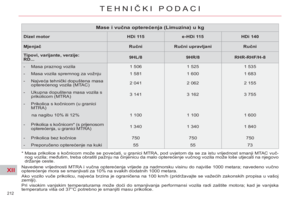

Benzinski motori 207Mase vozila s benzinskim motorom 208
Dizel motori 210
Mase vozila s dizel motorom 212

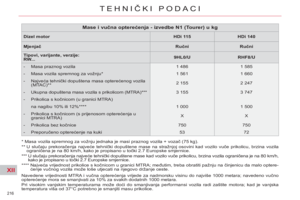

Mase vozila s dizel motorom -
izvedbe N1 (Tourer) 216

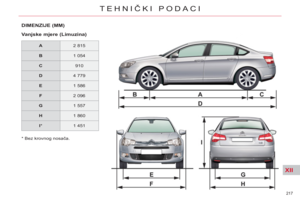

Dimenzije 217
Elementi identifi kacije 221

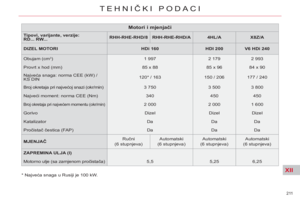

XII - TEHNIČKIPODACI 207Î222
Poziv u pomoć ili poziv za
pomoć na cesti 223
eMyWay 225
Autoradio 279
XIII - AUDIO ITELEMATIKA 223 Î298

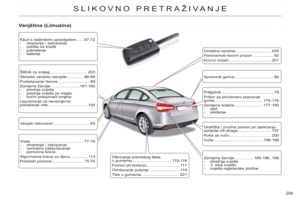

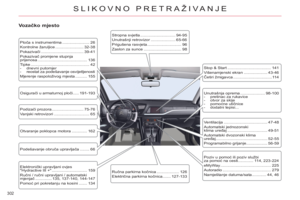

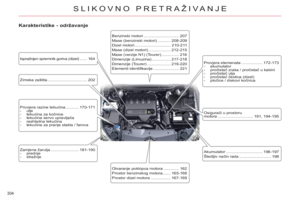

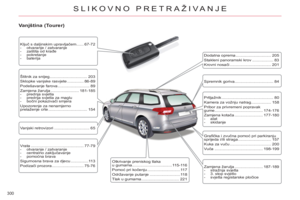

SLIKOVNOPRETRAŽIVANJE 299 Î 304
ABECEDNOKAZALO 305 Î 309

4
UPOZNAVANJE VOZILA
VA NJŠTINA

Stop & Start

Taj sustav trenutačno gasi motor
u fazama zaustavljanja u prometu
(semafor, zastoji, ...). Motor se au-
tomatski pokreće kad želite ponovo
krenuti.
Sustav Stop & Start smanjuje po-
trošnju goriva i emisije štetnih plino-
va, kao i buku dok vozilo miruje.

Upozorenje za nenamjerno
prelaženje crte

Taj pomoćni uređaj upozorava vas
u slučaju nenamjernog prelaženja
preko uzdužnih oznaka na kolniku.
Pomoć pri parkiranju s
grafi čkom i zvučnom dojavom

Taj uređaj upozorava vas na prepreke
ispred i iza vozila.
Otkrivanje preniskog tlaka u
gumama

Taj uređaj automatski nadzire tlak u
gumama za vrijeme vožnje.
Zakretni ksenonski farovi s dvije
funkcije

Ta svjetla automatski osiguravaju
dodatnu vidljivost u zavojima. Ona
su povezana s kutnim svjetlom, koje
daje još bolju rasvjetu u raskrižjima,
kao i za vrijeme manevriranja prili-
kom parkiranja.



141


89



154


157


115
Stakleni panoramski krov (Tourer)

Taj krov pridonosi izvanrednoj osvi-
jetljenosti kabine.

Stakleni krovni prozor (Limuzina)

Osim bolje osvijetljenosti, taj krovni
prozor poboljšava i prozračivanje
kabine.



82-83

5
UPOZNAVANJE VOZILA


A.
Izvlačenje i uvlačenje ključa.

B.
Obično zaključavanje vozila (samo
jedan pritisak na tipku) ili dodatno za-
ključavanje (dva uzastopna pritiska).

C.
Privremeno paljenje svjetala.

D.
Otključavanje vozila. Za otvaranje poklopca, pritisnite ga na
gornjoj lijevoj strani i povucite ga za rub.


)
Pritisnite prema gore sklopku E
.


Otvaranje poklopca prtljažnika




79-80



84

OTVARANJE


Ključ s daljinskim upravljačem
Spremnik goriva




67



Čep s bravom



)
Za otvaranje ili zatvaranje, zakrenite
ključ za četvrtinu kruga.
Za vrijeme punjenja spremnika, posta-
vite čep na mjesto F
.
Zapremina spremnika: oko 71 l.
Prtljažnik se automatski zaključava u
vožnji, pri 10 km/h, čak i ako je isklju-
čeno centralno automatsko zaključava-
nje. Prtljažnik se otključava otvaranjem
nekih vrata ili pritiskom na tipku za cen-
tralno zaključavanje (brzina mora biti
manja od 10 km/h).

6
UPOZNAVANJE VOZILA

Poklopac motora smije se otvarati
samo dok vozilo miruje.



)
Otvorite vrata vozača.

)
Otključajte poklopac motora povla-
čenjem ručice A
.


Otvaranje poklopca motora
OTVARANJE


)
Pritisnite polugicu B
prema gore i
podignite poklopac motora.
Limuzina


Tourer




Rezervni kotač


Alat je smješten u zaštitnom kućištu u
rezervnom kotaču.



177



Pristup rezervnom kotaču

Za pristup rezervnom kotaču:


)
Limuzina: podignite podnicu prtljaž-
nika i presavijte je na dva dijela.

)
Tourer: podignite podnicu prtljažni-
ka i zakvačite je sklopivom ručicom.
Blokirajte kukicu na gornjem dijelu
prtljažnika.

)
Otkvačite remen, gurnite rezervni
kotač prema naprijed, podignite ga
i izvadite.



Pribor za privremeni popravak
gume
To je kompletan sustav koji se sastoji
od kompresora i sredstva za ispunu.



174




162
