2014 CITROEN C5 Upute Za Rukovanje (in Croatian)

XI
183
PRAKTIČNE INFORMACIJE

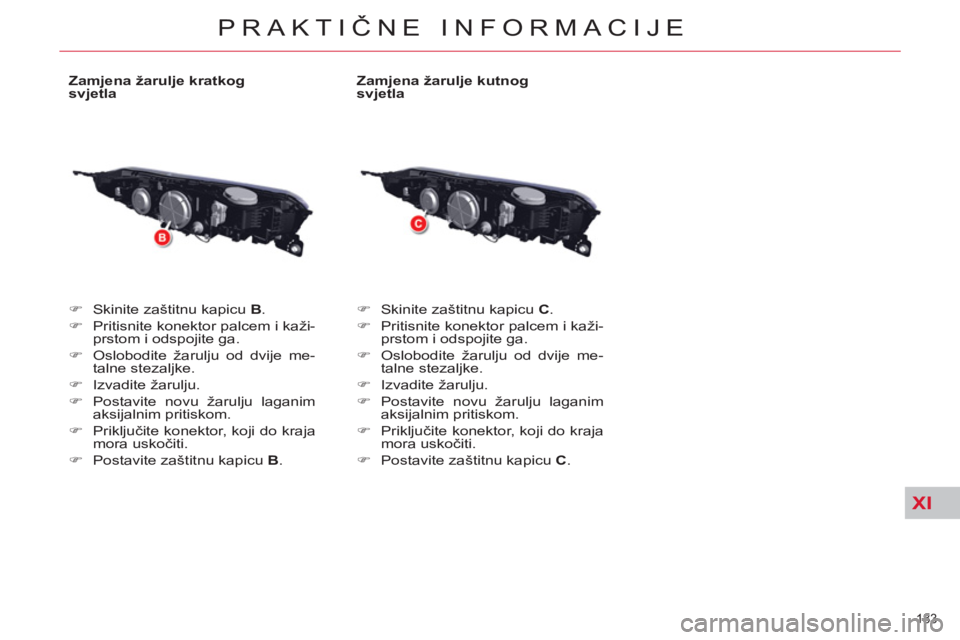

Zamjena žarulje kratkog
svjetla


)
Skinite zaštitnu kapicu B
.

)
Pritisnite konektor palcem i kaži-
prstom i odspojite ga.

)
Oslobodite žarulju od dvije me-
talne stezaljke.

)
Izvadite žarulju.

)
Postavite novu žarulju laganim
aksijalnim pritiskom.

)
Priključite konektor, koji do kraja
mora uskočiti.

)
Postavite zaštitnu kapicu B
.

Zamjena žarulje kutnog
svjetla


)
Skinite zaštitnu kapicu C
.

)
Pritisnite konektor palcem i kaži-
prstom i odspojite ga.

)
Oslobodite žarulju od dvije me-
talne stezaljke.

)
Izvadite žarulju.

)
Postavite novu žarulju laganim
aksijalnim pritiskom.

)
Priključite konektor, koji do kraja
mora uskočiti.

)
Postavite zaštitnu kapicu C
.

XI
184
PRAKTIČNE INFORMACIJE

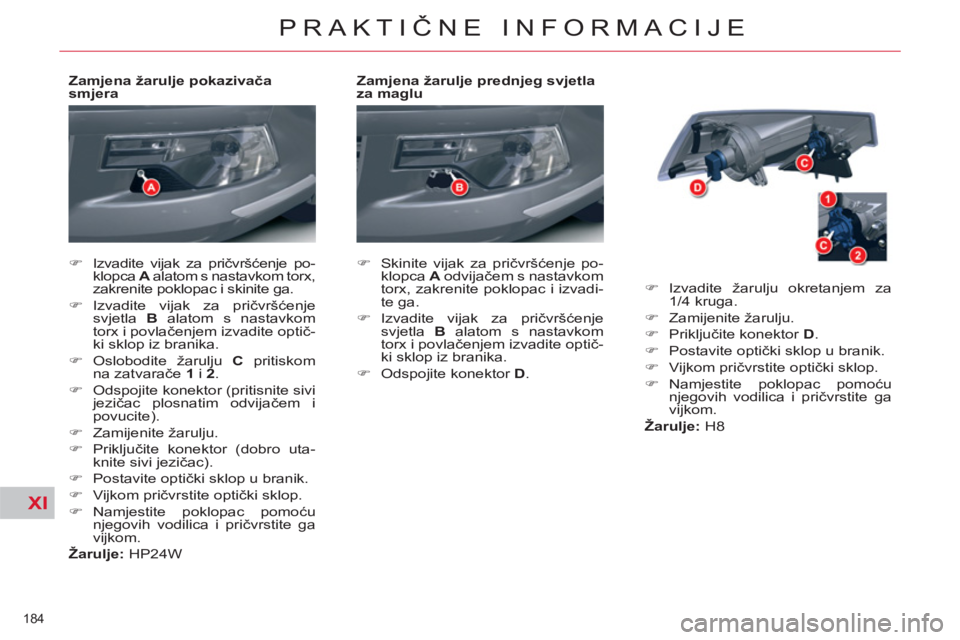

Zamjena žarulje prednjeg svjetla
za maglu


)
Skinite vijak za pričvršćenje po-
klopca A
odvijačem s nastavkom
torx, zakrenite poklopac i izvadi-
te ga.

)
Izvadite vijak za pričvršćenje
svjetla B
alatom s nastavkom
torx i povlačenjem izvadite optič-
ki sklop iz branika.

)
Odspojite konektor D
.
)
Izvadite žarulju okretanjem za
1/4 kruga.

)
Zamijenite žarulju.

)
Priključite konektor D
.

)
Postavite optički sklop u branik.

)
Vijkom pričvrstite optički sklop.

)
Namjestite poklopac pomoću
njegovih vodilica i pričvrstite ga
vijkom.

Žarulje:
H8
Zamjena žarulje pokazivača
smjera


)
Izvadite vijak za pričvršćenje po-
klopca A
alatom s nastavkom torx,
zakrenite poklopac i skinite ga.

)
Izvadite vijak za pričvršćenje
svjetla B

alatom s nastavkom
torx i povlačenjem izvadite optič-
ki sklop iz branika.

)
Oslobodite žarulju C
pritiskom
na zatvarače 1
i 2
.

)
Odspojite konektor (pritisnite sivi
jezičac plosnatim odvijačem i
povucite).

)
Zamijenite žarulju.

)
Priključite konektor (dobro uta-
knite sivi jezičac).

)
Postavite optički sklop u branik.

)
Vijkom pričvrstite optički sklop.

)
Namjestite poklopac pomoću
njegovih vodilica i pričvrstite ga
vijkom.

Žarulje:
HP24W

XI
185
PRAKTIČNE INFORMACIJE

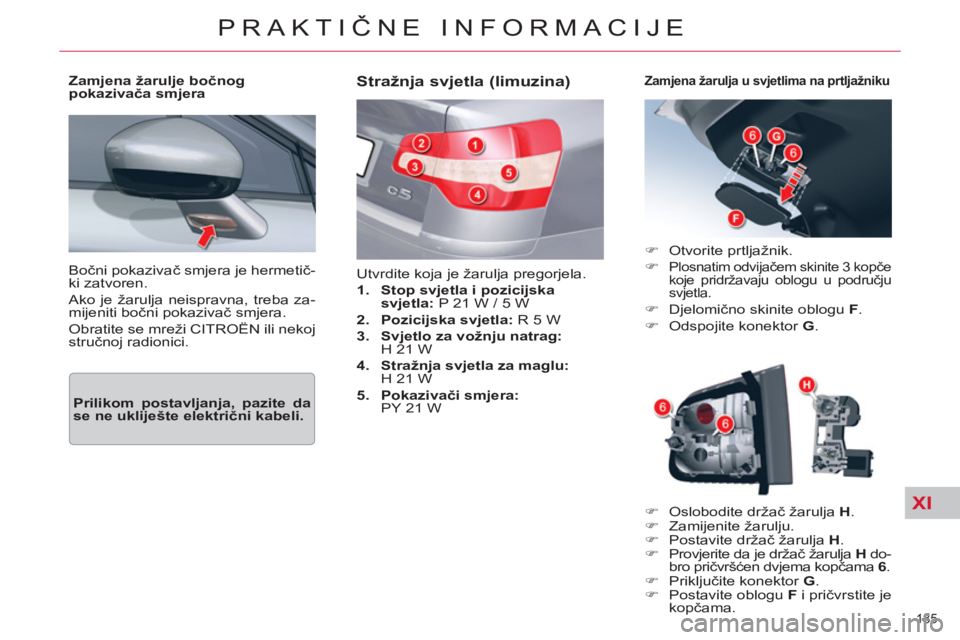

Bočni pokazivač smjera je hermetič-
ki zatvoren.
Ako je žarulja neispravna, treba za-
mijeniti bočni pokazivač smjera.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.

Zamjena žarulje bočnog
pokazivača smjera

























Stražnja svjetla (limuzina)

Utvrdite koja je žarulja pregorjela.


1.
Stop svjetla i pozicijska
svjetla:
P 21 W / 5 W

2.
Pozicijska svjetla:
R 5 W

3.
Svjetlo za vožnju natrag:
H 21 W

4.
Stražnja svjetla za maglu:
H 21 W

5.
Pokazivači smjera:
PY 21 W

)
Otvorite prtljažnik.

)
Plosnatim odvijačem skinite 3 kopče
koje pridržavaju oblogu u području
svjetla.

)
Djelomično skinite oblogu F
.

)
Odspojite konektor G
.


Zamjena žarulja u svjetlima na prtljažniku


)
Oslobodite držač žarulja H
.

)
Zamijenite žarulju.

)
Postavite držač žarulja H
.

)
Provjerite da je držač žarulja H
do-
bro pričvršćen dvjema kopčama 6
.

)
Priključite konektor G
.

)
Postavite oblogu F
i pričvrstite je
kopčama.




Prilikom postavljanja, pazite da
se ne ukliješte električni kabeli.

XI
186
PRAKTIČNE INFORMACIJE


Zamjena žarulja u svjetlima na blatobranu



)
Skinite poklopac na bočnoj oblozi
prtljažnika A
. Povucite je prema
unutrašnjosti prtljažnika, zatim
prema gore.
)
Odspojite konektor B
.

)
Odvrnite 2 vijka C
.

)
Izvadite svjetlo iz njegovog ležišta.
)
Oslobodite držač žarulja D
.

)
Zamijenite žarulju.

)
Postavite držač žarulja D
.

)

Namjestite svjetlo u njegovo ležište.


)
Zavrnite 2 vijka C
.

)
Priključite konektor B
.

)
Postavite oblogu A
.
Za zavrtanje i odvrtanje vijaka C
mo-
žete upotrijebiti ključ za skidanje vi-
jaka kotača.

XI
187
PRAKTIČNE INFORMACIJE


Zamjena žarulja u svjetlima na prtljažniku



)
Otvorite prtljažnik.

)
Plosnatim odvijačem skinite pla-
stični poklopac F
.

)
Odspojite konektor G
.

)
Odvrnite maticu H
.

)
Izvadite svjetlo iz njegovog ležišta.




























Stražnja svjetla (Tourer)

Utvrdite koja je žarulja pregorjela.


1.
Stop svjetla i pozicijska
svjetla:
P 21 W / 5 W

2.
Pozicijska svjetla:
R 5 W

3.
Svjetlo za vožnju natrag:
H 21 W

4.
Stražnja svjetla za maglu:
H 21 W

5.
Pokazivači smjera:
PY 21 W
)
Otkopčajte držač žarulja J
.

)
Zamijenite žarulju.

)
Postavite držač žarulja J
pazeći
da je dobro zakopčan.

)
Namjestite svjetlo u njegovom
ležištu.

)
Zavrnite maticu H
.

)
Priključite konektor G
.

)
Namjestite i zakopčajte plastični
poklopac F
.
Za zavrtanje i odvrtanje matice H

možete upotrijebiti ključ za skidanje
vijaka kotača.

XI
188
PRAKTIČNE INFORMACIJE

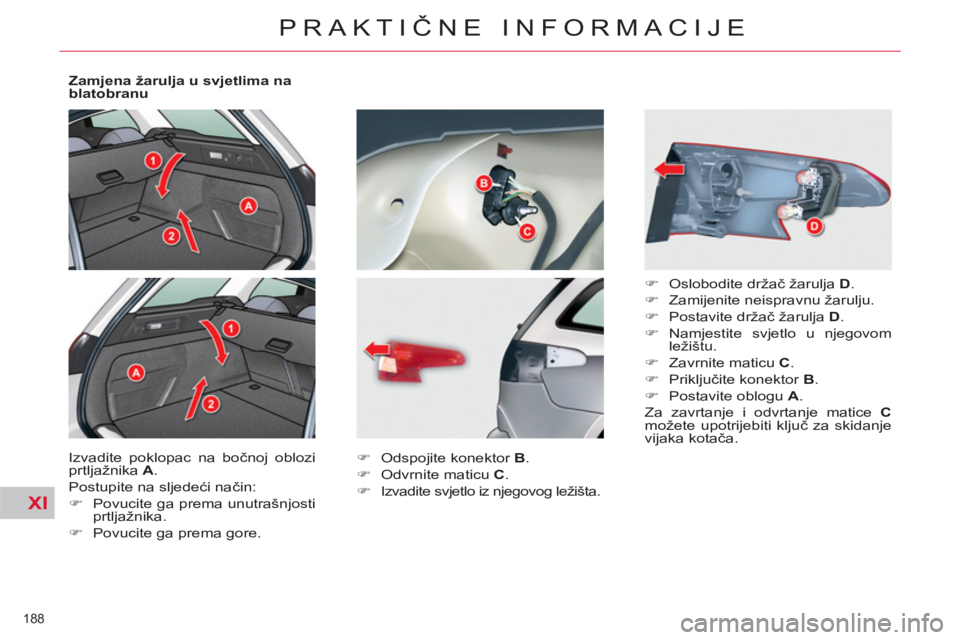

Zamjena žarulja u svjetlima na
blatobranu
Izvadite poklopac na bočnoj oblozi
prtljažnika A
.
Postupite na sljedeći način:


)
Povucite ga prema unutrašnjosti
prtljažnika.

)
Povucite ga prema gore.
)
Odspojite konektor B
.

)
Odvrnite maticu C
.

)
Izvadite svjetlo iz njegovog ležišta.
)
Oslobodite držač žarulja D
.

)
Zamijenite neispravnu žarulju.

)
Postavite držač žarulja D
.

)
Namjestite svjetlo u njegovom
ležištu.

)
Zavrnite maticu C
.

)
Priključite konektor B
.

)
Postavite oblogu A
.
Za zavrtanje i odvrtanje matice C

možete upotrijebiti ključ za skidanje
vijaka kotača.

XI
189
PRAKTIČNE INFORMACIJE

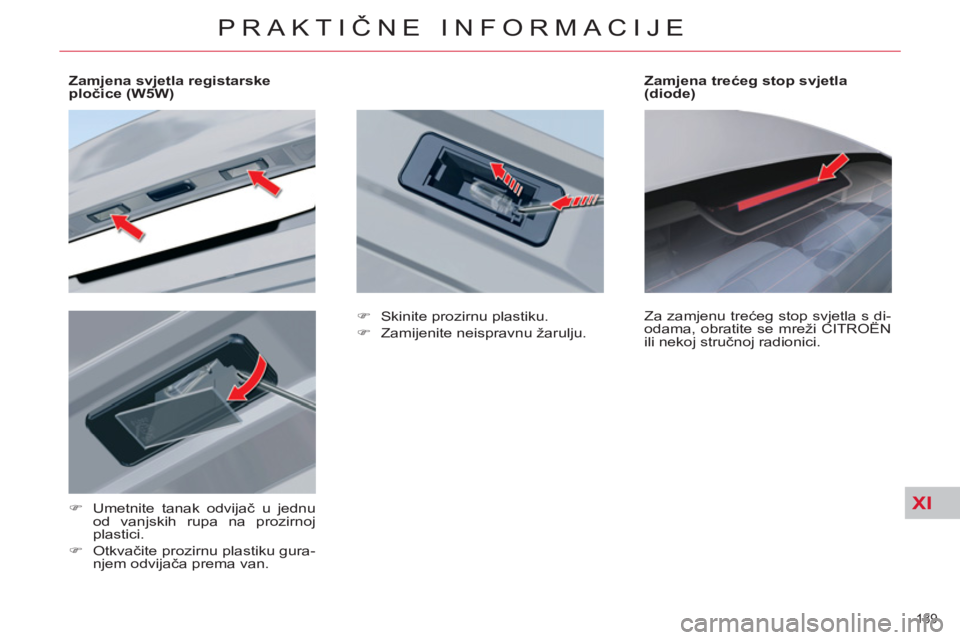

Zamjena svjetla registarske
pločice (W5W)


)
Umetnite tanak odvijač u jednu
od vanjskih rupa na prozirnoj
plastici.

)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.

Zamjena trećeg stop svjetla
(diode)
Za zamjenu trećeg stop svjetla s di-
odama, obratite se mreži CITROËN
ili nekoj stručnoj radionici.

)
Skinite prozirnu plastiku.

)
Zamijenite neispravnu žarulju.

XI
190
PRAKTIČNE INFORMACIJE

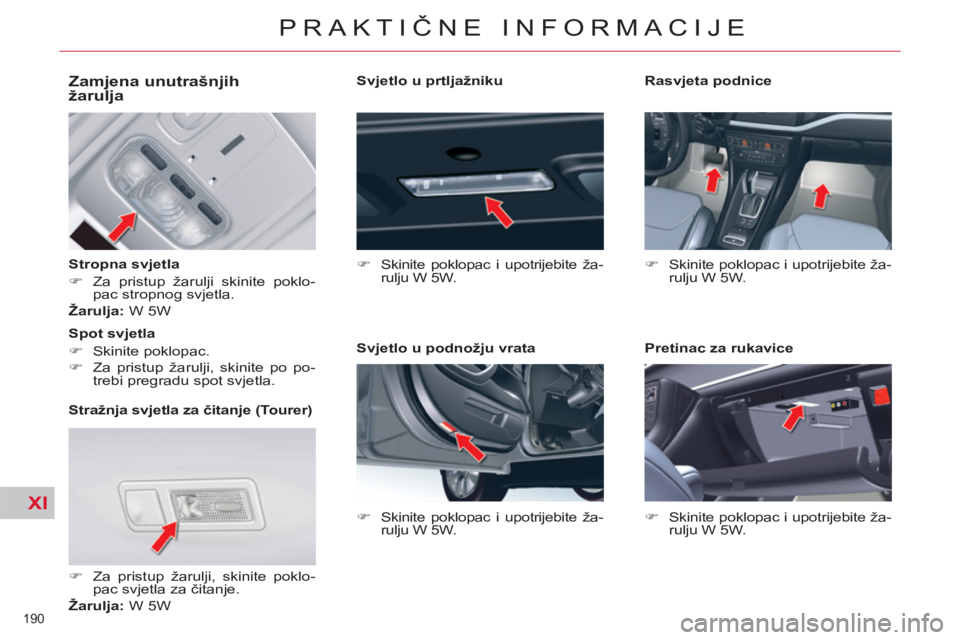

Zamjena unutrašnjih
žarulja

Stropna svjetla


)
Za pristup žarulji skinite poklo-
pac stropnog svjetla.

Žarulja:
W 5W

Stražnja svjetla za čitanje (Tourer)


)
Za pristup žarulji, skinite poklo-
pac svjetla za čitanje.

Žarulja:
W 5W
Spot svjetla


)
Skinite poklopac.

)
Za pristup žarulji, skinite po po-
trebi pregradu spot svjetla.

Svjetlo u prtljažniku


)
Skinite poklopac i upotrijebite ža-
rulju W 5W.


Svjetlo u podnožju vrata


)
Skinite poklopac i upotrijebite ža-
rulju W 5W.

Rasvjeta podnice


)
Skinite poklopac i upotrijebite ža-
rulju W 5W.


Pretinac za rukavice


)
Skinite poklopac i upotrijebite ža-
rulju W 5W.
