2014 CITROEN C5 Upute Za Rukovanje (in Croatian)

XI
191
PRAKTIČNE INFORMACIJE

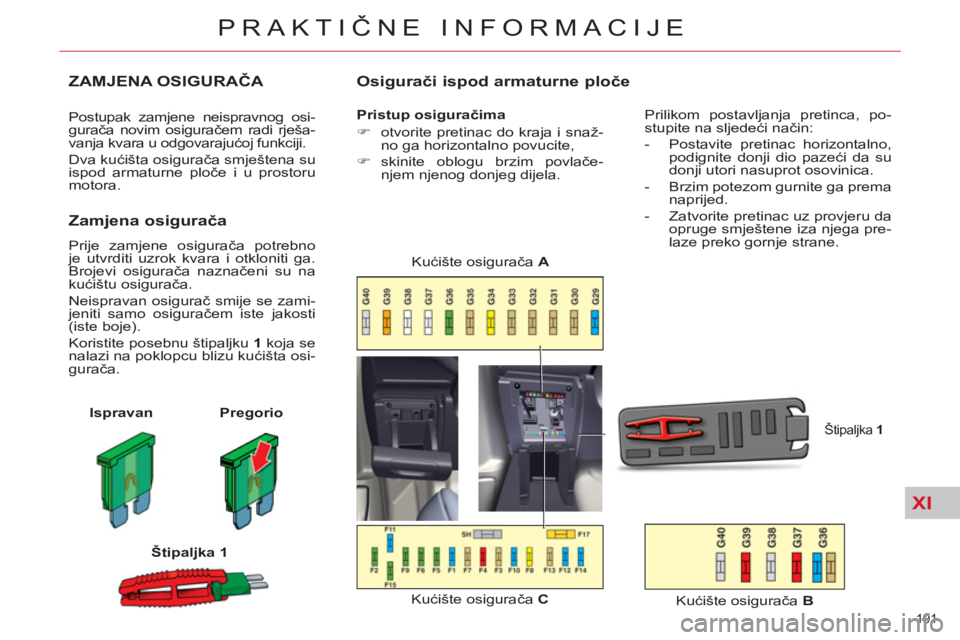

ZAMJENA OSIGURAČA

Postupak zamjene neispravnog osi-
gurača novim osiguračem radi rješa-
vanja kvara u odgovarajućoj funkciji.
Dva kućišta osigurača smještena su
ispod armaturne ploče i u prostoru
motora.

Zamjena osigurača

Prije zamjene osigurača potrebno
je utvrditi uzrok kvara i otkloniti ga.
Brojevi osigurača naznačeni su na
kućištu osigurača.
Neispravan osigurač smije se zami-
jeniti samo osiguračem iste jakosti
(iste boje).
Koristite posebnu štipaljku 1
koja se
nalazi na poklopcu blizu kućišta osi-
gurača.

Ispravan

Pregorio


Štipaljka 1




Osigurači ispod armaturne ploče


Pristup osiguračima


)
otvorite pretinac do kraja i snaž-
no ga horizontalno povucite,

)
skinite oblogu brzim povlače-
njem njenog donjeg dijela.
Kućište osigurača C
Kućište osigurača A


Štipaljka 1



Prilikom postavljanja pretinca, po-
stupite na sljedeći način:


- Postavite pretinac horizontalno,
podignite donji dio pazeći da su
donji utori nasuprot osovinica.

- Brzim potezom gurnite ga prema
naprijed.

- Zatvorite pretinac uz provjeru da
opruge smještene iza njega pre-
laze preko gornje strane.
Kućište osigurača B

XI
192
PRAKTIČNE INFORMACIJE


Tablica osigurača




Broj osigurača



Jakost



Funkcija




G29



-

Ne koristi se


G30



5 A

Grijači retrovizora


G31



5 A

Senzor za kišu i vanjsko svjetlo


G32



5 A

Žaruljice nezakopčanih pojasa


G33



5 A

Elektrokromni retrovizori


G34



20 A

Sjenilo (limuzina)


G35



5 A

Svjetlo na vratima suvozača - Pomicanje retrovizora suvozača


G36



30 A

Motorni poklopac prtljažnika (Tourer)


G37



20 A

Grijači prednjih sjedala


G38



30 A

Električno podešavanje sjedala vozača


G39



30 A

Električno podešavanje sjedala suvozača - Hi-Fi pojačalo


G40



3 A

Napajanje kućišta opsluživanja prikolice

KUĆIŠTE OSIGURAČA B



Broj osigurača



Jakost



Funkcija




G36



15 A

Automatski mjenjač sa 6 stupnjeva


5 A

Automatski mjenjač s 4 stupnja


G37



10 A

Dnevna svjetla - Dijagnostička utičnica


G38



3 A

ESP


G39



10 A

Hidraulički ovjes


G40



3 A

STOP prekidač

XI
193
PRAKTIČNE INFORMACIJE

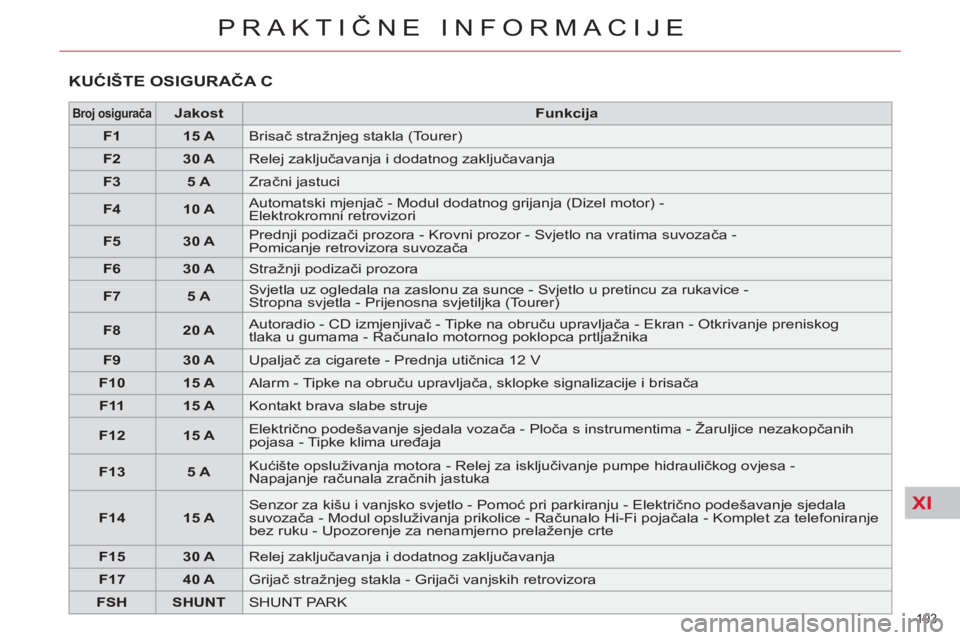

KUĆIŠTE OSIGURAČA C



Broj osigurača



Jakost



Funkcija




F1



15 A

Brisač stražnjeg stakla (Tourer)


F2



30 A

Relej zaključavanja i dodatnog zaključavanja


F3



5 A

Zračni jastuci


F4



10 A

Automatski mjenjač - Modul dodatnog grijanja (Dizel motor) -
Elektrokromni retrovizori


F5



30 A

Prednji podizači prozora - Krovni prozor - Svjetlo na vratima suvozača -
Pomicanje retrovizora suvozača


F6



30 A

Stražnji podizači prozora


F7



5 A

Svjetla uz ogledala na zaslonu za sunce - Svjetlo u pretincu za rukavice -
Stropna svjetla - Prijenosna svjetiljka (Tourer)


F8



20 A

Autoradio - CD izmjenjivač - Tipke na obruču upravljača - Ekran - Otkrivanje preniskog
tlaka u gumama - Računalo motornog poklopca prtljažnika


F9



30 A

Upaljač za cigarete - Prednja utičnica 12 V


F10



15 A

Alarm - Tipke na obruču upravljača, sklopke signalizacije i brisača


F11



15 A

Kontakt brava slabe struje


F12



15 A

Električno podešavanje sjedala vozača - Ploča s instrumentima - Žaruljice nezakopčanih
pojasa - Tipke klima uređaja


F13



5 A

Kućište opsluživanja motora - Relej za isključivanje pumpe hidrauličkog ovjesa -
Napajanje računala zračnih jastuka


F14



15 A

Senzor za kišu i vanjsko svjetlo - Pomoć pri parkiranju - Električno podešavanje sjedala
suvozača - Modul opsluživanja prikolice - Računalo Hi-Fi pojačala - Komplet za telefoniranje
bez ruku - Upozorenje za nenamjerno prelaženje crte


F15



30 A

Relej zaključavanja i dodatnog zaključavanja


F17



40 A

Grijač stražnjeg stakla - Grijači vanjskih retrovizora


FSH



SHUNT

SHUNT PARK

XI
194
PRAKTIČNE INFORMACIJE

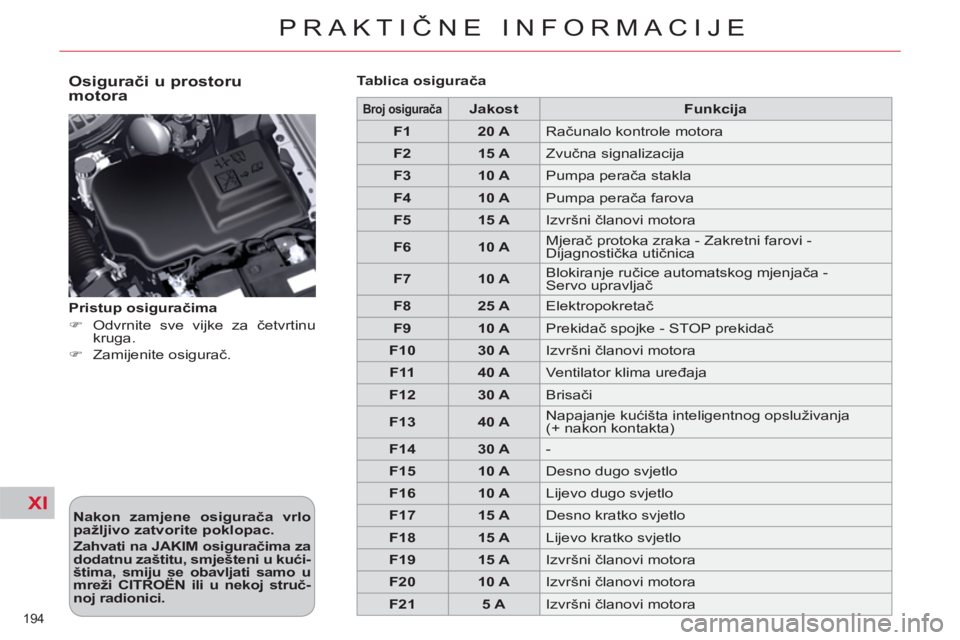

Osigurači u prostoru
motora

Nakon zamjene osigurača vrlo
pažljivo zatvorite poklopac.


Zahvati na JAKIM osiguračima za
dodatnu zaštitu, smješteni u kući-
štima, smiju se obavljati samo u
mreži
CITROËN
ili u nekoj
struč-
noj radionici.
Pristup osiguračima


)
Odvrnite sve vijke za četvrtinu
kruga.

)
Zamijenite osigurač.

Tablica osigurača




Broj osigurača


Jakost



Funkcija




F1



20 A

Računalo kontrole motora


F2



15 A

Zvučna signalizacija


F3



10 A

Pumpa perača stakla


F4



10 A

Pumpa perača farova


F5



15 A

Izvršni članovi motora


F6



10 A

Mjerač protoka zraka - Zakretni farovi -
Dijagnostička utičnica


F7



10 A

Blokiranje ručice automatskog mjenjača -
Servo upravljač


F8



25 A

Elektropokretač


F9



10 A

Prekidač spojke - STOP prekidač


F10



30 A

Izvršni članovi motora


F11



40 A

Ventilator klima uređaja


F12



30 A

Brisači


F13



40 A

Napajanje kućišta inteligentnog opsluživanja
(+ nakon kontakta)


F14



30 A

-


F15



10 A

Desno dugo svjetlo


F16



10 A

Lijevo dugo svjetlo


F17



15 A

Desno kratko svjetlo


F18



15 A

Lijevo kratko svjetlo


F19



15 A

Izvršni članovi motora


F20



10 A

Izvršni članovi motora


F21



5 A

Izvršni članovi motora

XI
!
195
PRAKTIČNE INFORMACIJE

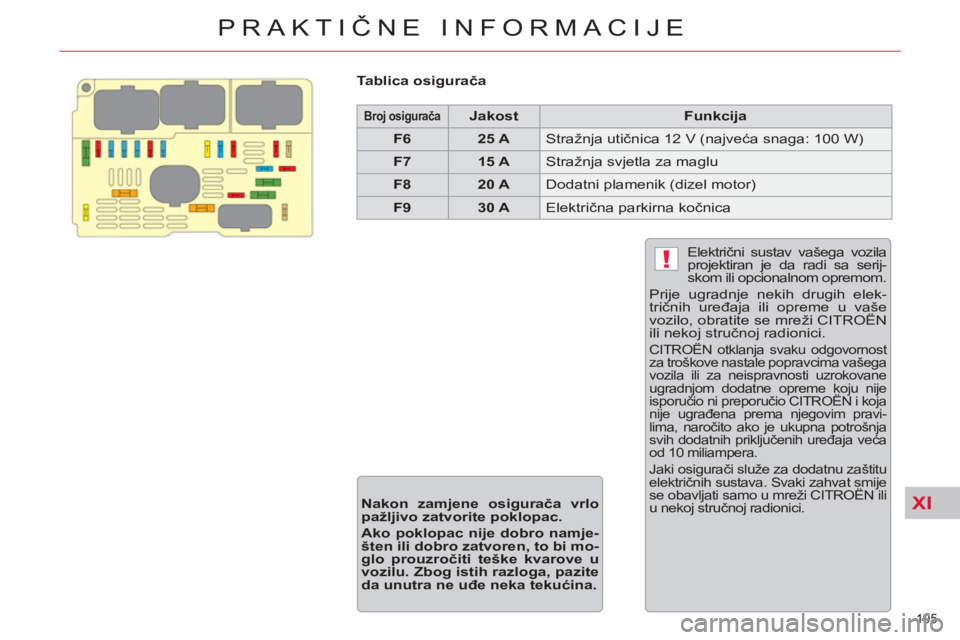

Tablica osigurača




Broj osigurača




Jakost



Funkcija




F6



25 A

Stražnja utičnica 12 V (najveća snaga: 100 W)


F7



15 A

Stražnja svjetla za maglu


F8



20 A

Dodatni plamenik (dizel motor)


F9



30 A

Električna parkirna kočnica

Električni sustav vašega vozila
projektiran je da radi sa serij-
skom ili opcionalnom opremom.
Prije ugradnje nekih drugih elek-
tričnih uređaja ili opreme u vaše
vozilo, obratite se mreži CITROËN
ili nekoj stručnoj radionici.

CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašega
vozila ili za neispravnosti uzrokovane
ugradnjom dodatne opreme koju nije
isporučio ni preporučio CITROËN i koja
nije ugrađena prema njegovim pravi-
lima, naročito ako je ukupna potrošnja
svih dodatnih priključenih uređaja veća
od 10 miliampera.
Jaki osigurači služe za dodatnu zaštitu
električnih sustava. Svaki zahvat smije
se obavljati samo u mreži CITROËN ili
u nekoj stručnoj radionici.


Nakon zamjene osigurača vrlo
pažljivo zatvorite poklopac.


Ako poklopac nije dobro namje-
šten ili dobro zatvoren, to bi mo-
glo prouzročiti teške kvarove u
vozilu. Zbog istih razloga, pazite
da unutra ne uđe neka tekućina.

XI
!
196
PRAKTIČNE INFORMACIJE
AKUMULATOR

Postupak punjenja ispražnjenog aku-
mulatora, odnosno pokretanja motora
pomoću drugog akumulatora.


Pristup akumulatoru

Motor V6 HDi
Akumulator se nalazi u prostoru mo-
tora.
Pristup:


)
otvorite poklopac motora pomo-
ću unutrašnje i vanjske ručice,

)
učvrstite potpornu šipku,

)
skinite plastični štitnik sa stezaljki,

)
po potrebi otkvačite kućište osi-
gurača kako biste mogli izvaditi
akumulator. Akumulator se nalazi u prtljažniku
ispod obloge lijevog blatobrana.
Pristup:


)
otvorite prtljažnik,

)
otvorite poklopac i izvadite aku-
mulator.







Ova naljepnica pokazuje da
je riječ o olovnom akumulato-
ru 12 V posebne tehnologije
i karakteristika, kakav se ugrađuje
naročito uz sustav Stop & Start.
Zamjena ili odspajanje takvog aku-
mulatora smije se obaviti isključivo
u mreži CITROËN ili u nekoj struč-
noj radionici.
U slučaju nepoštivanja tog pravi-
la moglo bi doći do prijevremenog
trošenja akumulatora.

Nakon ponovne ugradnje akumu-
latora u mreži CITROËN ili u nekoj
stručnoj radionici, sustav Stop &
Start postat će aktivan tek nakon
neprekinutog stajanja vozila, čije
trajanje ovisi o vremenskim uvje-
tima i o napunjenosti akumulatora
(do oko 8 sati).

XI
!
197
PRAKTIČNE INFORMACIJE


Pokretanje motora pomoću
drugog akumulatora


)
Podignite čepove i skinite poklo-
pac prednjeg lijevog fara (motor
V6 HDi).

)
Crveni kabel spojite na izvod (+)
praznog akumulatora A
, zatim
na izvod (+) pomoćnog akumu-
latora B
.

)
Jedan kraj zelenog ili crnog ka-
bela spojite na izvod (-) pomoć-
nog akumulatora B
.
Motor V6 HDi: izvod (-) nalazi se
ispod crvenog poklopca.

)
Drugi kraj zelenog ili crnog kabe-
la spojite na točku mase C
vozila
s praznim akumulatorom.

)
Pokrenite motor elektropokreta-
čem i pustite ga da radi.

)
Pričekajte povratak u prazni hod
i odspojite kabele.



Punjenje akumulatora
punjačem

Akumulatori sadrže škodljive
tvari, poput sumporne kiseline
i olova. Zato ih treba odlagati
u skladu sa zakonskim odredbama,
a nikako se ne smiju bacati u kućni
otpad.
Istrošene baterije i akumulatore
odnesite na mjesto za prikupljanje
takvog otpada.
Ako vozilo ne koristite dulje od mje-
sec dana, preporučuje se odspaja-
nje akumulatora. Stezaljke akumulatora ne od-
spajajte kad motor radi.
Ne punite akumulator bez odspaja-
nja stezaljki.
Ne dirajte štipaljke za vrijeme po-
stupka.
Ne naginjite se nad akumulator.
Odspojite kabele obrnutim redosli-
jedom od priključivanja, pazeći da
se ne dodiruju.

Prije odspajanja
Prije odspajanja akumulatora, pri-
čekajte 2 minute nakon prekida
kontakta.
Prije odspajanja akumulatora za-
tvorite prozore i vrata.

Nakon ponovnog spajanja
Nakon ponovnog spajanja akumu-
latora, uključite kontakt i pričekajte
jednu minutu prije pokretanja mo-
tora radi inicijalizacije elektroničkih
sustava. Ako i nakon toga utvrdite
neke manje smetnje, obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
Sami morate reinicijalizirati, prema
uputama iz odgovarajućih poglavlja:


- ključ s daljinskim upravljačem,

- sjenilo staklenog panoramskog
krova,

- navigacijski sustav GPS.



)
Odspojite akumulator.

)
Napunite ga pridržavajući se
uputa proizvođača punjača.

)
Pri ponovnom spajanju akumu-
latora, poč
nite s izvodom (-).

)
Provjerite čistoću izvoda i ste-
zaljki. Ako su prekriveni sulfatom
(bjelkaste ili zelenkaste naslage),
skinite ih i očistite.
Prilikom punjenja akumulatora, ne-
mojte ga odspojiti.

XI
!
198
PRAKTIČNE INFORMACIJE
ŠTEDLJIV NAČINRADA


Sustav upravlja trajanjem rada po-
jedinih funkcija, kako bi se očuvala
dovoljna napunjenost akumulatora.
Nakon gašenja motora, neke elek-
trične funkcije (autoradio i telema-
tika, brisači, kratka svjetla, stropna
svjetla...) možete koristiti u ukupnom
trajanju od najviše trideset minuta.
To vrijeme može biti bitno kraće ako
je akumulator slabo napunjen.


Prestanak štedljivog načina rada

Isključene funkcije automatski će
nastaviti raditi nakon narednog po-
kretanja motora.


)
Ako odmah želite koristiti te funk-
cije, potrebno je pokrenuti motor
i pustiti ga da radi nekoliko trenu-
taka.
Tada će pojedine funkcije moći raditi
dvaput dulje od vremena rada motora.
Međutim, trajanje njihovog rada uvijek
će biti između pet i trideset minuta.

Motor se ne može pokrenu-
ti ako je akumulator prazan
(vidi odgovarajuću točku).

VUČA VOZILA

Postupak vuče vašeg vozila ili vuče dru-
gog vozila pomoću prstena za vuču.


Pristup alatu

Prsten za vuču nalazi se u zaštit-
nom kućištu dizalice u rezervnom
kotaču.
Pristup:


)
otvorite prtljažnik,

)
podignite podnicu,

)
izvadite prsten za vuču iz zaštit-
nog kućišta dizalice.



Prelazak u štedljiv način rada

Nakon tih trideset minuta, na višena-
mjenskom ekranu pojavljuje se poru-
ka o prelasku na štedljiv način rada, a
aktivne funkcije se isključuju.

Ako je u tom trenutku u tijeku tele-
fonski razgovor:


- razgovor ćete moći nastaviti još
pet minuta preko kompleta za te-
lefoniranje bez ruku integriranog
u Autoradio,

- razgovor ćete moći nastaviti još
deset minuta uz uređaj eMyWay.
