2014 CITROEN C5 Upute Za Rukovanje (in Croatian)

III
55
KOMFOR
Nakon polaska s hladnim moto-
rom, ventilator će postupno posti-
zati svoju optimalnu brzinu kako u
kabinu ne bi ušla prevelika količi-
na hladnog zraka.
Nakon ulaska u vozilo koje je kra-
će ili duže stajalo, ako je tempe-
ratura u kabini daleko od ugodne
temperature, nije potrebno mije-
njati prikazanu temperaturu kako
biste brže postigli ugodnu tempe-
raturu. Sustav će se automatski
koristiti svim svojim mogućnosti-
ma kako bi što prije nadoknadio
razliku u temperaturi.
Voda kondenzirana u klima ure-
đaju otječe kroz otvor predviđen
za tu svrhu, tako da se ispod vozi-
la može stvoriti lokvica vode dok
ono miruje.
Klima uređaj koristan je u svim
godišnjim dobima, i po hladnom
vremenu, jer smanjuje vlažnost
zraka i magljenje. Izbjegavajte
dulju vožnju s isključenim klima
uređajem.
9. Odmagljivanje - odleđivanje na
prednjoj strani
U nekim situacijama na-
čin rada "AUTO"
može
biti nedovoljan za odma-
gljivanje ili odleđivanje
stakala (vlaga, velik broj
putnika, led).


)
Pritisnite tipku 9
za brzo odmaglji-
vanje stakala. Pali se žaruljica.
Taj sustav upravlja temperaturom,
protokom i dovodom zraka, a zrak
se usmjerava prema vjetrobranu i
prema prednjim bočnim staklima.
Ručnim preuzimanjem upravljanja
izlazi se iz funkcije "odmagljivanja".
Tu funkciju treba isključiti što prije
kako bi se mogao obnoviti zrak u ka-
bini i radi odmagljivanja.
Pritiskom na tipku 1a
ili 1b
sustav se
vraća u način rada "AUTO"
.
8. Odmagljivanje - odleđivanje na
stražnjoj strani
Odleđivanje stražnjeg stakla i vanj-
skih retrovizora što prije isklju
čite,
jer se manjom potrošnjom električne
struje smanjuje i potrošnja goriva. Grijač stražnjeg stakla
radi neovisno o sustavu
klima uređaja.


)
Uz pokrenut motor, pritisnite tip-
ku 8
za uključivanje grijača stra-
žnjeg stakla i retrovizora. Pali se
žaruljica.
Grijač se isključuje automatski, ovi-
sno o vanjskoj temperaturi i kako ne
bi došlo do prekomjerne potrošnje
struje.
Možete ga i ranije isključiti, ponov-
nim pritiskom na tipku 8
. Grijač se
isključuje i gašenjem motora.
U tom slučaju, rad grijača nastavit
će se ako motor ponovo pokrenete
unutar jedne minute.






Uz sustav Stop & Start, režim
STOP nije dostupan tako dugo dok
je uključeno odmagljivanje.

III
56
KOMFOR
PROGRAMABILNO GRIJANJE

Programabilno grijanje radi neovi-
sno o motoru.
Dok je motor ugašen, taj sustav
omogućuje prethodno zagrijavanje
kruga rashladne tekućine motora,
tako da se optimalna radna tempe-
ratura motora postiže odmah nakon
njegovog pokretanja.
Sustav programabilnog grijanja
uključuje se daljinskim upravljačem
dugog dometa. Sustav se može
uključiti trenutačno ili s odgodom,
zahvaljujući funkciji programiranja.


Daljinski upravljač za
programiranje
Daljinski upravljač sustava grijanja
ima sljedeće tipke i daje sljedeće
prikaze:


1.
Tipke izbornika u kojemu se nižu
funkcije.

2.
Žaruljice funkcija: simboli sata,
temperature, trajanja rada, pro-
gramiranog vremena, rada grija-
ča, kontrole grijanja.

3.
Digitalni prikazi: sat, temperatu-
ra, trajanje rada, programirano
vrijeme ili jačina grijanja.

4.
Tipka za isključivanje.

5.
Tipka za uključivanje.



Prikazi na ekranu daljinskog
upravljača

Funkcije se prikazuju uzastopnim
pritiscima na tipke 1
.
Prvim pritiskom na lijevu ili desnu
tipku prikazuje se sat.
Nakon toga, lijevom tipkom poziva
se programirano vrijeme, zatim jači-
na grijanja (C1 do C5).
Desnom tipkom prikazuje se tempe-
ratura u kabini, zatim trajanje rada gri-
jača, ako ga uključujete trenutačno.

U slučaju neispravnosti sustava
programabilnog grijanja, obratite
se mreži CITROËN ili nekoj struč-
noj radionici.




Prikaz funkcija


Podatak o temperaturi u kabini
možete dobiti samo ako je motor
ugašen.

III
57
KOMFOR

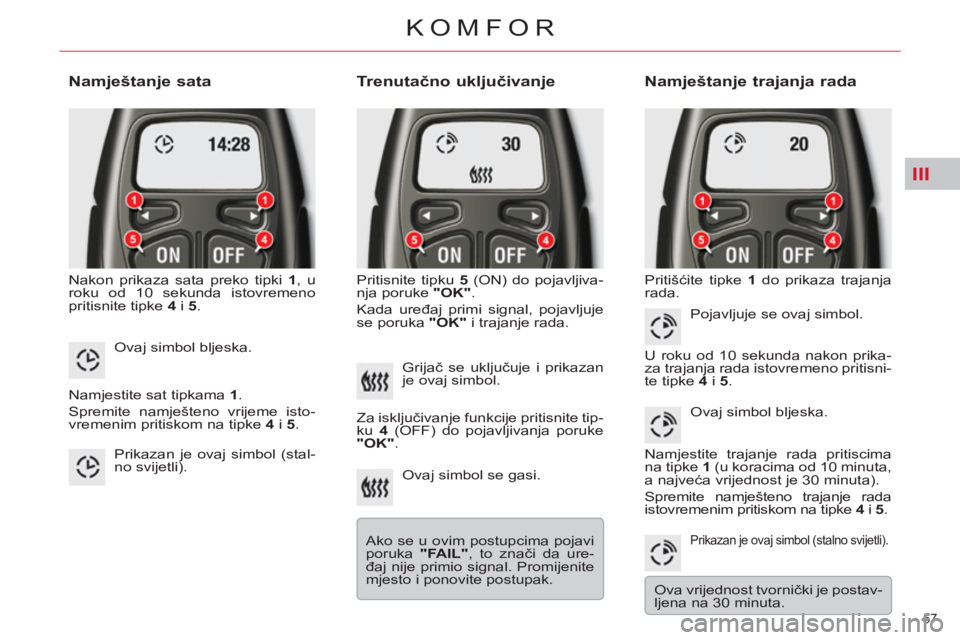

Namještanje sata

Nakon prikaza sata preko tipki 1
, u
roku od 10 sekunda istovremeno
pritisnite tipke 4
i 5
.


Trenutačno uključivanje

Pritisnite tipku 5
(ON) do pojavljiva-
nja poruke "OK"
.
Kada uređaj primi signal, pojavljuje
se poruka "OK"
i trajanje rada. Pritišćite tipke 1
do prikaza trajanja
rada.
Ovaj simbol bljeska.
Namjestite sat tipkama 1
.
Spremite namješteno vrijeme isto-
vremenim pritiskom na tipke 4
i 5
.
Prikazan je ovaj simbol (stal-
no svijetli). Grijač se uključuje i prikazan
je ovaj simbol.
Za isključivanje funkcije pritisnite tip-
ku 4
(OFF) do pojavljivanja poruke
"OK"
.
Ovaj simbol se gasi.

Ako se u ovim postupcima pojavi
poruka "FAIL"
, to znači da ure-
đaj nije primio signal. Promijenite
mjesto i ponovite postupak.



Namještanje trajanja rada

Pojavljuje se ovaj simbol.
U roku od 10 sekunda nakon prika-
za trajanja rada istovremeno pritisni-
te tipke 4
i 5
.
Ovaj simbol bljeska.
Namjestite trajanje rada pritiscima
na tipke 1
(u koracima od 10 minuta,
a najveća vrijednost je 30 minuta).
Spremite namješteno trajanje rada
istovremenim pritiskom na tipke 4
i 5
.

Prikazan je ovaj simbol (stalno svijetli).


Ova vrijednost tvornički je postav-
ljena na 30 minuta.

III
58
KOMFOR

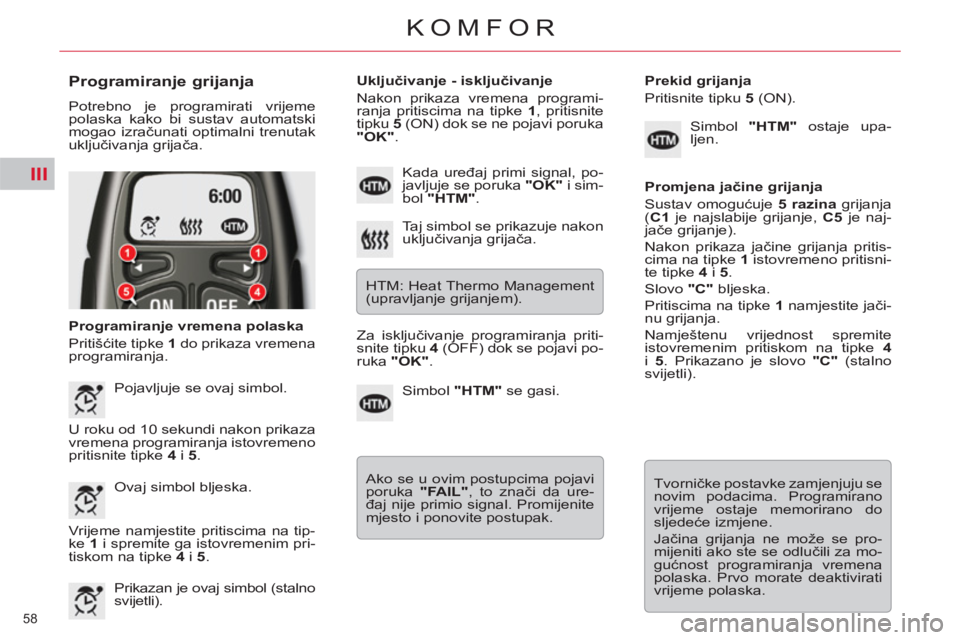

Programiranje grijanja

Potrebno je programirati vrijeme
polaska kako bi sustav automatski
mogao izračunati optimalni trenutak
uključivanja grijača.

Programiranje vremena polaska
Pritišćite tipke 1
do prikaza vremena
programiranja.
Uključivanje - isključivanje
Nakon prikaza vremena programi-
ranja pritiscima na tipke 1
, pritisnite
tipku 5
(ON) dok se ne pojavi poruka
"OK"
.
Pojavljuje se ovaj simbol.
U roku od 10 sekundi nakon prikaza
vremena programiranja istovremeno
pritisnite tipke 4
i 5
.
Ovaj simbol bljeska.
Vrijeme namjestite pritiscima na tip-
ke 1
i spremite ga istovremenim pri-
tiskom na tipke 4
i 5
.
Prikazan je ovaj simbol (stalno
svijetli). Taj simbol se prikazuje nakon
uključivanja grijača.

HTM: Heat Thermo Management
(upravljanje grijanjem). Kada uređaj primi signal, po-
javljuje se poruka "OK"
i sim-
bol "HTM"
.
Za isključivanje programiranja priti-
snite tipku 4
(OFF) dok se pojavi po-
ruka "OK"
.
Simbol "HTM"
se gasi.

Ako se u ovim postupcima pojavi
poruka "FAIL"
, to znači da ure-
đaj nije primio signal. Promijenite
mjesto i ponovite postupak.
Prekid grijanja
Pritisnite tipku 5
(ON).
Simbol "HTM"
ostaje upa-
ljen.

Promjena jačine grijanja
Sustav omogućuje 5 razina
grijanja
( C1
je najslabije grijanje, C5
je naj-
jače grijanje).
Nakon prikaza jačine grijanja pritis-
cima na tipke 1
istovremeno pritisni-
te tipke 4
i 5
.
Slovo "C"
bljeska.
Pritiscima na tipke 1
namjestite jači-
nu grijanja.
Namještenu vrijednost spremite
istovremenim pritiskom na tipke 4

i 5
. Prikazano je slovo "C"
(stalno
svijetli).

Tvorničke postavke zamjenjuju se
novim podacima. Programirano
vrijeme ostaje memorirano do
sljedeće izmjene.
Jačina grijanja ne može se pro-
mijeniti ako ste se odlučili za mo-
gućnost programiranja vremena
polaska. Prvo morate deaktivirati
vrijeme polaska.

III
!
59
KOMFOR

Zamjena baterije
Daljinski upravljač isporučuje se s
baterijom 6V-28L.
Poruka na ekranu upozorit će vas
ako bateriju treba zamijeniti.
Razdvojite kućište i zamijenite bate-
riju.
Nakon toga daljinski upravljač treba
reinicijalizirati (vidi u nastavku).
Uvijek isključite programabilno
grijanje za vrijeme punjenja gori-
va, kako biste izbjegli svaku opa-
snost od požara ili eksplozije.
Kako biste izbjegli opasnost od
trovanja ili gušenja, dodatno gri-
janje ne smijete uključivati, čak
ni na kraće vrijeme, u zatvorenim
prostorima (garaža, radionica) u
kojima nema sustava usisavanja
ispušnih plinova.
Ne parkirajte vozilo na zapaljivim
tvarima (suha trava, suho lišće,
papir...), jer postoji opasnost od
požara.
Sustav programabilnog grijanja
napaja se iz spremnika goriva.
Prije uključivanja grijanja, provje-
rite da u spremniku ima dovoljno
goriva. Ako je gorivo na rezervi,
strogo se preporučuje da ne pro-
gramirate grijanje.



Istrošene baterije ne bacajte s kuć-
nim otpadom, nego ih predajte u
ovlaštenom mjestu za prikupljanje.


Reinicijalizacija daljinskog
upravljača
U slučaju odspajanja i ponovnog
spajanja akumulatora, odnosno u
slučaju zamjene baterije, daljinski
upravljač treba ponovo inicijalizirati.
U roku od 5 sekunda nakon stavlja-
nja pod napon, na 1 sekundu priti-
snite tipku 4
(OFF). Ako je postupak
uspio, na ekranu daljinskog uprav-
ljača prikazuje se poruka "OK"
.
Ako postupak nije uspio, prikazuje se
poruka "FAIL"
. Ponovite postupak.

Postoji komplet za prilagođavanje
programabilnog grijanja tako da
se ono može koristiti za prethod-
no zagrijavanje kabine. Obratite
se mreži CITROËN ili nekoj struč-
noj radionici.
Volumetrijski alarm ima davač
pomicanja u kabini čiji rad može
biti poremećen strujom zraka pro-
gramabilnog grijanja dok je ono
uključeno.
Kako bi se izbjegla neželjena
uključivanja alarma za vrijeme
rada programabilnog grijanja,
preporučuje se isključivanje volu-
metrijske zaštite alarma.

III
60
KOMFOR
PREDNJA SJEDALA RUČNO PODEŠAVANJE



1.
Podešavanje visine i nagiba
naslona za glavu

Za podizanje, povucite ga prema
gore.
Za spuštanje, pritisnite tipku A
i
naslon za glavu. Naslon je pravil-
no namješten kad je njegov gor-
nji rub u visini vrha glave. Može
se podešavati i njegov nagib.
Ako ga želite skinuti, pritisnite
tipku A
i povucite ga prema gore.
Možda će biti potrebno nagnuti
naslon.

2.
Podešavanje nagiba naslona

Povucite ručicu i podesite nagib
naslona prema naprijed ili prema
natrag.

3.
Podešavanje visine sjedišta

Podignite odnosno spustite ruči-
cu onoliko puta koliko je potrebno
za postavljanje u željeni položaj.

4.
Uzdužno podešavanje sjedala

Podignite šipku i postavite sjedalo
u željeni položaj.

5.
Podešavanje slabinskog dijela
naslona

Slabinski dio naslona podešava
se okretanjem kotačića.

6.
Prekidači grijača sjedala

Grijači sjedala mogu raditi samo
dok je motor pokrenut. Sjedalo se sastoji od sjedišta, naslona i naslona za glavu, koji se mogu posta-
viti u najprikladniji položaj za vožnju i komfor.

Radi vaše sigurnosti, ne vozite sa
skinutim naslonima za glavu; oni
moraju biti postavljeni i dobro na-
mješteni.

III
61
KOMFOR
PREDNJA SJEDALA
ELEKTRIČNO PODEŠAVANJE

Za električno podešavanje sjedala potrebno je uključiti kontakt ili pokrenuti mo-
tor ako je vozilo prešlo u štedljiv način rada.
Sjedala se privremeno mogu podešavati nakon otvaranja prednjih vrata, uz
isključen kontakt.

2.
Podešavanje nagiba naslona

Nagib naslona podešava se gu-
ranjem prekidača prema napri-
jed odnosno prema natrag.

3.
Podešavanje nagiba gornjeg
dijela naslona

Nagib gornjeg dijela naslona po-
dešava se guranjem prekidača
prema naprijed odnosno prema
natrag.

1.
Podešavanje visine, nagiba sje-
dišta i uzdužno podešavanje


)
Podignite ili spustite prednji
dio prekidača za podešavanje
nagiba sjedišta.

)
Podignite ili spustite stražnji
dio prekidača za podizanje od-
nosno spuštanje sjedišta.

)
Gurnite prekidač prema napri-
jed ili prema natrag za primica-
nje odnosno odmicanje sjedala.
4.
Podešavanje slabinskog dijela
naslona


Slabinski dio naslona može se pode-
šavati posebno po visini i po dubini.
Pritisnite prekidač:


)

Prema naprijed ili prema natrag za
povećavanje odnosno smanjivanje
potpore na slabinskom dijelu naslona.

)
Prema gore ili prema dolje za podiza-
nje odnosno spuštanje područja pot-
pore slabinskog dijela naslona.







Podešavanje visine i
nagiba naslona za glavu na
električnim sjedalima



)
Za podešavanje nagiba naslona
za glavu, razmaknite ili približite
dio C
naslona za glavu do želje-
nog položaja.

)
Za podizanje, povucite ga prema
gore.

)
Za spuštanje, pritisnite tipku D
i
sam naslon za glavu.

)
Ako ga želite skinuti, pritisnite tip-
ku D
i povucite ga prema gore.

III
62
KOMFOR
Ta funkcija omogućuje masažu na
slabinskom dijelu naslona vozača.
Ona može raditi samo uz pokrenut
motor.


)
Pritisnite prekidač A
.
Pali se žaruljica, a funkcija masaže
uključuje se na 1 sat. Za to vrijeme,
masaža djeluje u ciklusima od 6mi-
nuta (4 minute masaže i 2 minute
pauze). Sustav ukupno izvršava
10 ciklusa.
Nakon jednog sata funkcija se isklju-
čuje. Žaruljica se gasi.







Funkcija masaže





Funkcija olakšanog ulaska

Ova funkcija olakšava ulazak i izla-
zak iz vozila.
Sjedalo se automatski odmiče na-
kon prekida kontakta i otvaranja vra-
ta vozača, i ostaje u tom položaju do
narednog ulaska u vozilo.
Nakon uključivanja kontakta prednje
sjedalo se primiče i postavlja u me-
morirani položaj za vožnju.
Prilikom pomicanja sjedala pazite da
nitko niti ikakav predmet ne ometa
automatsko pomicanje sjedala.
Funkcija je izvorno isključena. Ta
funkcija može se uključiti ili isključiti
u "Glavnom izborniku" na ekranu na
ploči s instrumentima. Označite u iz-
borniku "Vehicle parameters/Comfort/
Driving position setting".

Isključivanje
Funkcija masaže može se isključiti
u svakom trenutku pritiskom na pre-
kidač A
.











Sklopke grijača sjedala


Uz pokrenut motor, grijači prednjih
sjedala mogu se raditi neovisno je-
dan od drugog.


)
Na unutrašnjoj strani sjedala vo-
zača i suvozača nalaze se ko-
tačići kojima se uključuju grijači
sjedala i bira se jačina grijanja:

0
: Isključen.

1
: Slabo grijanje.

2
: Srednje grijanje.

3
: Jako grijanje.
