2014 CITROEN C5 isofix

SADRŽAJ
Monokromatski ekran C 43
Ekran u boji eMyWay 45
II - VIŠENAMJENSKIEKRAN 43 Î 46
Ventilacija 47
Automatski jednozonski
klima uređaj 49
Automatski dvozonski klima
uređaj 52
Programabilno grijanje 56
Prednja sjedala 60
Stražnja sjedala 64
Retrovizori 65
Podešavanje obruča upravljača 66
47Î 66
Ključ s daljinskim upravljačem 67
Alarm 73
Podizači prozora 75
Vrata 77
Prtljažnik 79
Krovni prozor (Limuzina) 82
Stakleni panoramski krov (Tourer) 83
Spremnik goriva 84
Zaštitni profi l za gorivo (dizel) 85
67 Î 85
Sklopke svjetala 86
Automatsko paljenje svjetala 88
Podešavanje farova 89
Rasvjeta zavoja 90
Sklopke brisača 92
Automatski rad brisača 93
Stropna svjetla 94
Prigušena rasvjeta 96
V - VIDLJIVOST 86 Î97
Unutrašnja oprema 98
Dodatni tepisi 99
Prednji naslon za ruke 99
Oprema u prtljažniku 101
VI -OPREMA 98Î104
Ploča s instrumentima 26
Putno računalo 29
Žaruljice 32
Tipke za podešavanje 42
UPOZNAVANJE VOZILA 4 Î 23
I - PROVJERARADA 26 Î 42
Dječje sjedalice 105
Dječje sjedalice ISOFIX 109
Sigurnosna brava za djecu 113
VII - SIGURNOSTDJECE 105Î113
EKOVOŽNJA 24 Î 25

VII
105
SIGURNOST DJECE
Iako je CITROËN prilikom projekti-
ranja vozila stalno vodio računa o
sigurnosti vaše djece, ona ovisi i o
vama.
Kako bi vaše dijete bilo što bolje
zaštićeno, pridržavajte se sljedećih
pravila:


- prema europskim propisima dje-
ca mlađa od 12 godina ili niža
od jednog i pol metra smiju se
prevoziti samo u homologira-
nim dječjima sjedalicama koje
su prilagođene njihovoj težini

i koje se postavljaju na sjedala
opremljena sigurnosnim poja-
som ili priključcima ISOFIX
*
,

- statistički, najsigurnija mjesta
za prijevoz djece su stražnja
sjedala,


- dijete težine do 9 kg obave-
zno se mora prevoziti leđima u
smjeru vožnje, kako na pred-
njem tako i na stražnjim mje-
stima u vozilu.



CITROËN vam preporučuje
da
djecu prevozite na stražnjim sje-
dalima
vozila:


- djecu mlađu od 2 godine leđi-
ma u smjeru vožnje
,

- djecu stariju od 2 godine li-
cem u smjeru vožnje
.
POSTAVLJANJE DJEČJE SJEDALICE NA PREDNJE SJEDALO


Leđima u smjeru vožnje
Ako dječju sjedalicu postavite na
sjedalo suvozača
leđima u smjeru
vožnje, zračni jastuk suvozača oba-
vezno treba isključiti. U protivnom,
dijete bi pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede
.

*
Svaka zemlja ima svoje propise o
prijevozu djece. Provjerite važeće
propise u vašoj zemlji.
OPĆI PODACI O DJEČJIM
SJEDALICAMA

Srednji uzdužni položaj

Licem u smjeru vožnje
Ako dječju sjedalicu postavite na
sjedalo suvozača
licem u smjeru
vožnje, namjestite sjedalo u srednji
uzdužni položaj, uspravite naslon i
ostavite uključen zračni jastuk suvo-
zača.

VII
107
SIGURNOST DJECE
DJEČJE SJEDALICE KOJE PREPORUČUJE CITROËN

CITROËN vam nudi kompletnu liniju dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom s tri hvatišta
.


Grupa 0+: od rođenja do 13 kg



Grupe 1, 2 i 3: od 9 do 36 kg









L1

"RÖMER Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje.







L2

"KIDDY Comfort Pro"
Korištenje štitnika je obavezno za
prijevoz male djece (od 9 do 18 kg).


Grupe 2 i 3: od 15 do 36 kg









L4

"KLIPPAN Optima"
Od 6 godina (od oko 22 kg) upotrebljava se samo povišenje.







L5

"RÖMER KIDFIX"
Može se pričvrstiti na priključke ISOFIX u vozilu.
Dijete mora biti vezano sigurnosnim pojasom.

VII
109
SIGURNOST DJECE

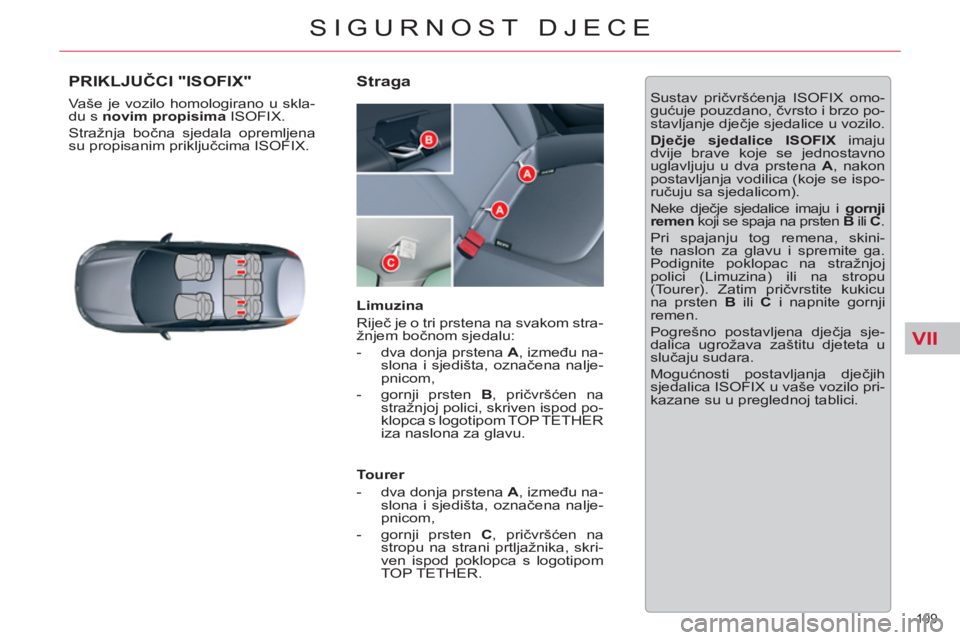

PRIKLJUČCI "ISOFIX"

Vaše je vozilo homologirano u skla-
du s novim propisima
ISOFIX.
Stražnja bočna sjedala opremljena
su propisanim priključcima ISOFIX.


Straga
Sustav pričvršćenja ISOFIX omo-
gućuje pouzdano, čvrsto i brzo po-
stavljanje dječje sjedalice u vozilo.

Dječje sjedalice ISOFIX
imaju
dvije brave koje se jednostavno
uglavljuju u dva prstena A
, nakon
postavljanja vodilica (koje se ispo-
ručuju sa sjedalicom).
Neke dječje sjedalice imaju i gornji
remen
koji se spaja na prsten B
ili C
.
Pri spajanju tog remena, skini-
te naslon za glavu i spremite ga.
Podignite poklopac na stražnjoj
polici (Limuzina) ili na stropu
(Tourer). Zatim pričvrstite kukicu
na prsten B
ili C
i napnite gornji
remen.
Pogrešno postavljena dječja sje-
dalica ugrožava zaštitu djeteta u
slučaju sudara.
Mogućnosti postavljanja dječjih
sjedalica ISOFIX u vaše vozilo pri-
kazane su u preglednoj tablici.
Limuzina
Riječ je o tri prstena na svakom stra-
žnjem bočnom sjedalu:


- dva donja prstena A
, između na-
slona i sjedišta, označena nalje-
pnicom,

- gornji prsten B
, pričvršćen na
stražnjoj polici, skriven ispod po-
klopca s logotipom TOP TETHER
iza naslona za glavu.


Tourer


- dva donja prstena A
, između na-
slona i sjedišta, ozna
čena nalje-
pnicom,

- gornji prsten C
, pričvršćen na
stropu na strani prtljažnika, skri-
ven ispod poklopca s logotipom
TOP TETHER.

VII
111
SIGURNOST DJECE
DJEČJA SJEDALICA ISOFIX KOJU PREPORUČUJE CITROËN, HOMOLOGIRANA ZA VAŠE VOZILO

Ova dječja sjedalica može se postavljati i na sjedala bez priključaka ISOFIX. U tom slučaju, ona se obavezno mora
pričvrstiti na sjedalo vozila sigurnosnim pojasom s tri točke.

Pridržavajte se uputa za ugradnju dječje sjedalice koje ćete naći u priručniku proizvođača sjedalice.


RÖMER BabySafe
Plus ISOFIX
(klasa veličine E
)


Grupa 0+: do 13 kg





Postavlja se leđima u smjeru vožnje pomoću baze ISOFIX koja se
pričvršćuje na prstene A
.
Noga baze ISOFIX može se podešavati po visini, tako da bude oslonjena o
podnicu vozila.


RÖMER Duo Plus ISOFIX
(klasa veličine B1
)


Grupa 1: od 9 do 18 kg





Postavlja se licem u smjeru vožnje.
Opremljena je gornjim remenom koji se pričvršćuje na gornji prsten B
ili C
,
koji se naziva TOP TETHER.
Sjedalica se može namjestiti u tri položaja: sjedeći, poluležeći i ležeći.

VII
112
SIGURNOST DJECE
PREGLED MOGUĆNOSTI POSTAVLJANJA DJEČJIH SJEDALICA ISOFIX

U skladu s europskim propisima (ECE 16), u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na
sjedala opremljena priključcima ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena slovom od A
do G
, na-
značena je na dječjoj sjedalici pored logotipa ISOFIX.

IUF:
Mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem okrenute u smjeru vožnje, koja se pričvr-
šćuje gornjim remenom.

IL-SU:
Mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:


- "leđima u smjeru vožnje" s gornjim remenom ili nogom,

- "licem u smjeru vožnje" s nogom,

- nosiljka s gornjim remenom ili nogom.
Za pričvršćenje gornjeg remena, pogledajte poglavlje "Priključci ISOFIX".

X:
Mjesto nije prikladno za postavljanje sjedalice ISOFIX navedene kategorije veličine.







Težina djeteta
/ približna dob


Do 10 kg
(grupa 0)

Do oko 6 mjeseci

Do 10 kg
(grupa 0)


Do 13 kg
(grupa 0+)

Do oko 1 godine

Od 9 do 18 kg (grupa 1)

Od 1 do oko 3 godine


Tip dječje sjedalice ISOFIX



Nosiljka





"leđ

a
u smjeru vožnje"




"leđ

a
u smjeru vožnje"




"

lice
u smjeru vožnje"





Klase veličina ISOFIX



F



G



C



D



E



C



D



A



B



B1




Univerzalne i poluuniverzalne
dječje sjedalice ISOFIX koje se
mogu postavljati na:


- mjesto suvozača




X



IL-SU



IL-SU



IUF / IL-SU





- stražnja bočna mjesta




IL-SU

*


IL-SU



IL-SU



IUF / IL-SU





- stražnje središnje mjesto




Mjesto nije predviđeno za ISOFIX



* Nosiljka ISOFIX, pričvršćena na donje prstene ISOFIX, zauzima dva stražnja mjesta.

301
SLIKOVNO PRETRAŽIVANJE

Unutrašnjost


Oprema u prtljažniku
(Limuzina) ........................................ 101


- prsteni za učvršćenje prtljage
Oprema u prtljažniku (Tourer) .......... 102


- prsteni za učvršćenje prtljage,

- kukice,

- mreža za stvari...
Prekrivač prtljage (Tourer) ............... 103
Mreža za pridržavanje prtljage
(Tourer) ..................................... 103-104

Dječje sjedalice......................... 105-108
Priključci ISOFIX ....................... 109-112
Prednja sjedala ............................. 60-63
Stražnja sjedala ............................ 63-64

Sigurnosni pojasi ...................... 119-121
Zračni jastuci ............................ 122-125
Bočne zavjese ................................. 100

Pretinac za rukavice .......................... 98

305
ABECEDNO KAZALO
A Akumulator .................... 172, 196
Alarm ....................................... 73
Alat ........................................ 177
Aluminijski naplatci ................ 204
Audio utičnice ................ 286, 288
Automatski mjenjač ....... 144, 173
Automatski rad brisača ...... 92, 93
Automatsko paljenje četiri
žmigavca ............................. 114
Automatsko paljenje
svjetala ............................ 86, 88
Autoradio ....... 279, 281, 292, 294
Ažuriranje podataka
o opasnim mjestima ............ 236
B Baterija daljinskog
upravljača ........................ 71, 72
Benzinski motor ............... 85, 165
Bluetooth (komplet za
telefoniranje
bez ruku) ..................... 248, 289
Bluetooth (telefon) ................. 248
Bočni pokazivači smjera ........ 181
Bočni zračni jastuci ....... 124, 125
Brisači ............................... 92, 93
Brisač stražnjeg stakla ............ 92
Brojač okretaja ........................ 26
C CD MP3 ................................. 285
CHECK .................................... 31
Č Čep spremnika goriva ............. 84
Četiri žmigavca ...................... 114
Čitači glazbenih medija ......... 260D Daljinski upravljač ....... 67, 68, 72
Datum (namještanje) ......... 43, 45
Difuzno strujanje zraka ............ 47
Dimenzije .............................. 217
Dinamičko održavanje
stabilnosti (ESP) .................. 118
Diskovi kočnica ..................... 173
Dizalica .................................. 177
Dizel motor ...................... 85, 167
Djeca ......................108, 111, 112
Dječje sjedalice ............. 105, 107
Dječje sjedalice,
klasične ....................... 107, 108
Dječje sjedalice
ISOFIX .................109, 111, 112
Dodatna oprema ................... 205
Dodatni tepih ........................... 99
Dovod zraka ............................ 49
Držač čaša ...................... 99, 100
E Eko-vožnja .............................. 24
Eko-vožnja (savjeti) ................. 24
Ekran, višenamjenski .............. 43
Ekran, višenamjenski
(uz autoradio) ........................ 45
Ekran C, monokromatski ......... 43
Ekran na ploči s
instrumentima ................ 26, 136
Ekran u boji sa
zemljovidom ................ 229, 268
Električna parkirna kočnica ... 127
Elektronički razdjelnik
kočenja (REF) ..................... 117
Elementi identifi kacije ............ 221
eMyWay .......................... 45, 225
ESP / ASR ............................. 118F Farovi (podešavanja) .............. 89
Follow me home ...................... 88
Funkcija masaže ..................... 62
Funkcija olakšanog ulaska ...... 62
Funkcija za autocestu
(pokazivači smjera) ............. 114
G Glavni izbornik ................. 27, 282
Gorivo .......................... 24, 84, 85
Gorivo (spremnik) .................... 85
Gorivo, uspostavljanje
dovoda ................................ 163
GPS ....................................... 234
Grijanje .............................. 24, 48
Gume ...................................... 24
I Identifi kacija vozila ................ 221
Identifi kacijske naljepnice ...... 221
Identifi kacijske pločice
proizvođača ......................... 221
Informacije o prometu na
autocesti (TA) ...... 246, 259, 284
Inicijalizacija servisnog
brojača .................................. 40
Isključivanje zračnog
jastuka suvozača ................. 123
ISOFIX (priključci) ................. 109
Ispražnjen spremnik
goriva (dizel) ........................ 163
Izbornici s prečacima ............ 230
J JACK utičnica ................ 265, 286
K Kamera za vožnju natrag ...... 158
Klima uređaj ...................... 24, 48
Klima uređaj, dvozonski .......... 52
