2014 CITROEN C3 PICASSO Betriebsanleitungen (in German)

3
Bordkomfort
55
Die Klimaanlage funktionier t nur bei laufendem Motor.
Fahrer und Beifahrer können die Temperatur individuell nach ihren
B
edürfnissen einstellen.
) Drehen Sie den Regler 2 oder 3 nach links oder rechts, um diesen Wert zu verringern bzw. erhöhen.
Eine Einstellung um den Wer t 21 sorgt für optimalen
Komfor t. Allerdings bewegt sich je nach individuellem
Bedürfnis eine Einstellung zwischen 18 und 24 im üblichen Rahmen.
Außerdem empfiehlt es sich, eine Differenz von mehr
als 3 zwischen der linken und rechten Einstellung zu
vermeiden.

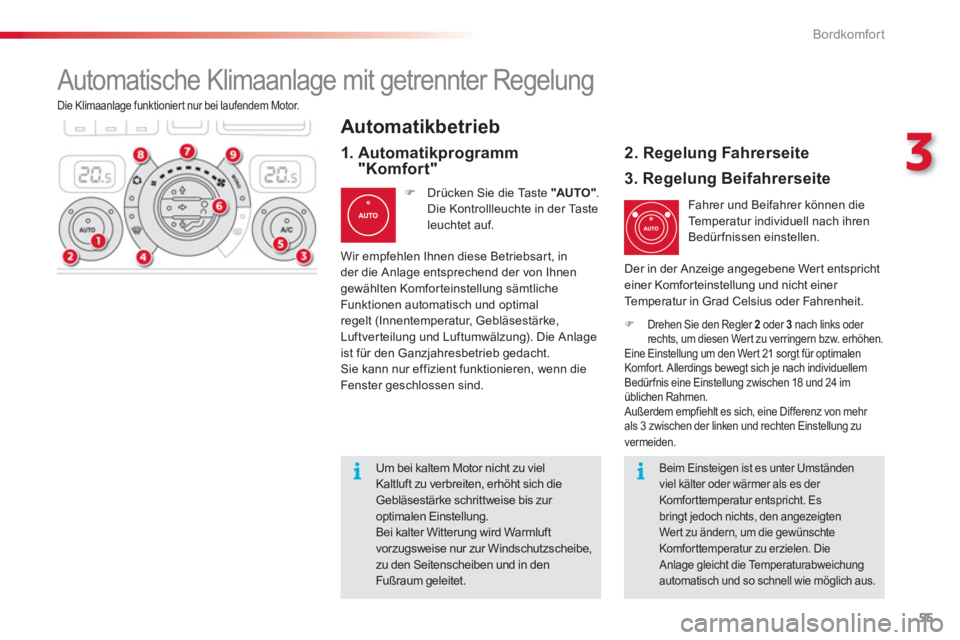

Automatikbetrieb
)Drücken Sie die Taste "AU TO ".Die Kontrollleuchte in der Ta steleuchtet auf.
2. Regelung Fahrerseite






Automatische Klimaanlage mit getrennter Regelung
Wir empfehlen Ihnen diese Betriebsar t, in
der die Anlage entsprechend der von Ihnengewählten Komforteinstellung sämtliche Funktionen automatisch und optimal regelt (Innentemperatur, Gebläsestärke,
Luftverteilung und Luftumwälzung). Die Anlageist für den Ganzjahresbetrieb gedacht.Sie kann nur effizient funktionieren, wenn dieFenster geschlossen sind. Der in der Anzei
ge angegebene Wert entspricht einer Komforteinstellung und nicht einer
Temperatur in Grad Celsius oder Fahrenheit.
1. Automatikprogramm "Komfor t"
3. Regelung Beifahrerseite
Beim Einsteigen ist es unter Umständenviel kälter oder wärmer als es der Komforttemperatur entspricht. Esbringt jedoch nichts, den angezeigten Wer t zu ändern, um die gewünschteKomfor ttemperatur zu erzielen. Die Anlage gleicht die Temperaturabweichungautomatisch und so schnell wie möglich aus.
Um bei kaltem Motor nicht zu viel Kaltluft zu verbreiten, erhöht sich die Gebläsestärke schrittweise bis zur optimalen Einstellung. Bei kalter Witterung wird Warmluftvorzugsweise nur zur Windschutzscheibe, zu den Seitenscheiben und in den Fußraum geleitet.

Bordkomfort
56

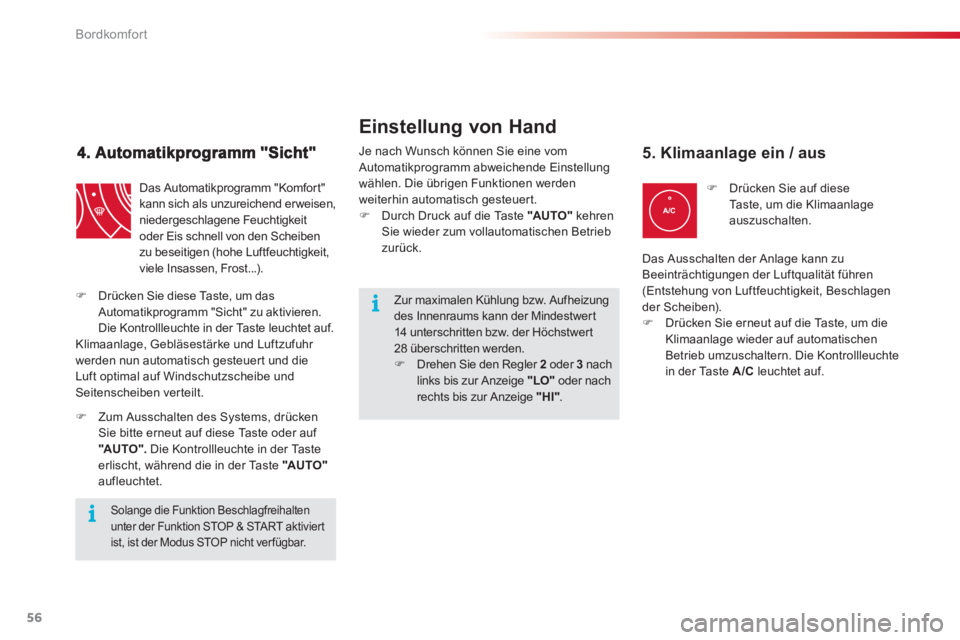

Das Automatikprogramm "Komfort"kann sich als unzureichend erweisen,
niedergeschlagene Feuchtigkeit
oder Eis schnell von den Scheiben zu beseitigen (hohe Luftfeuchtigkeit,
viele Insassen, Frost...).
)Zum Ausschalten des Systems, drücken
Sie bitte erneut auf diese Taste oder auf
"AU TO ".Die Kontrollleuchte in der Ta ste
erlischt, während die in der Taste "AUTO"aufleuchtet.
Solange die Funktion Beschlagfreihaltenunter der Funktion STOP & STA R T a k t i v i e r tist, ist der Modus STOP nicht ver fügbar.
)
Drücken Sie diese Taste, um das
Automatikprogramm "Sicht" zu aktivieren. Die Kontrollleuchte in der Taste leuchtet auf.
Klimaanlage, Gebläsestärke und Luftzufuhr
werden nun automatisch gesteuert und dieLuft optimal auf Windschutzscheibe undSeitenscheiben verteilt.
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Einstellung
w
ählen. Die übrigen Funktionen werden
weiterhin automatisch gesteuert. ) Durch Druck auf die Taste "AU TO "kehrenSie wieder zum vollautomatischen Betrieb
zurück.
Zur maximalen Kühlung bzw. Aufheizung des Innenraums kann der Mindestwert14 unterschritten bzw. der Höchstwert28 überschritten werden.)Drehen Sie den Regler 2 oder 3
nach links bis zur Anzeige "LO"
oder nachrechts bis zur Anzeige "HI".


Einstellung von Hand
)
Drücken Sie auf diese
Taste, um die Klimaanlageauszuschalten.


5. Klimaanlage ein / aus

Das Ausschalten der Anlage kann zu
Beeinträchtigungen der Luftqualität führen(Entstehung von Luftfeuchtigkeit, Beschlagen
der Scheiben). )Drücken Sie erneut auf die Taste, um die Klimaanlage wieder auf automatischen Betrieb umzuschaltern. Die Kontrollleuchte
in der Taste A/C
leuchtet auf.

3
Bordkomfort
57

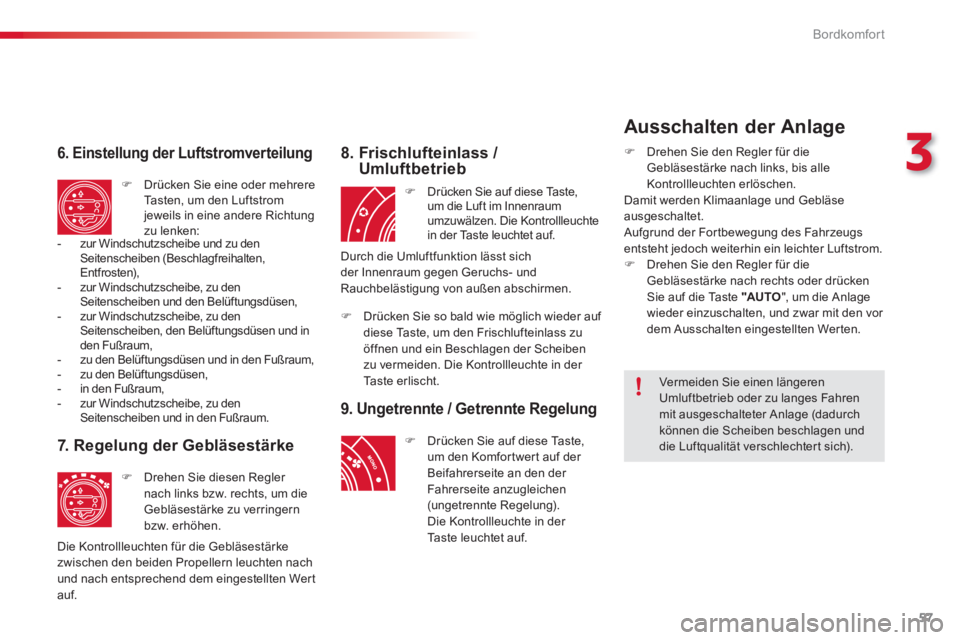

6. Einstellung der Luftstromverteilung
)
Drücken Sie eine oder mehrere
Tasten, um den Luftstromjeweils in eine andere Richtung zu lenken:

7. R egelung der Gebläsestärke
)
Drehen Sie diesen Regler
nach links bzw. rechts, um dieGebläsestärke zu verringern bzw. erhöhen.
8. Frischluf teinlass /
Umluftbetrieb
)
Drehen Sie den Regler für dieGebläsestärke nach links, bis alleKontrollleuchten erlöschen.
Damit werden Klimaanlage und Gebläse
ausgeschaltet.
Aufgrund der For tbewegung des Fahrzeugs entsteht jedoch weiterhin ein leichter Luftstrom. ) Drehen Sie den Regler für dieGebläsestärke nach rechts oder drücken Sie auf die Taste "AU TO ", um die Anlage
wieder einzuschalten, und zwar mit den vor dem Ausschalten eingestellten Werten.
) Drücken Sie auf diese Taste,um die Luft im Innenraumumzuwälzen. Die Kontrollleuchtein der Taste leuchtet auf.


- zur Windschutzscheibe und zu denSeitenscheiben (Beschlagfreihalten, Entfrosten),

- zur Windschutzscheibe, zu denSeitenscheiben und den Belüftungsdüsen,

- zur Windschutzscheibe, zu denSeitenscheiben, den Belüftungsdüsen und in
den Fußraum,

- zu den Belüftungsdüsen und in den Fußraum,

- zu den Belüftungsdüsen,

- in den Fußraum,

- zur Windschutzscheibe, zu denSeitenscheiben und in den Fußraum.

Die Kontrollleuchten
für die Gebläsestärke
zwischen den beiden Propellern leuchten nach
und nach entsprechend dem eingestellten Wert auf.
) Drücken Sie so bald wie möglich wieder auf
diese Taste, um den Frischlufteinlass zu
öffnen und ein Beschlagen der Scheiben zu vermeiden. Die Kontrollleuchte in der Ta ste erlischt.
9. Ungetrennte / Getrennte Regelung
)Drücken Sie auf diese Taste,um den Komfortwert auf der Beifahrerseite an den der
Fahrerseite anzugleichen(ungetrennte Regelung).
Die Kontrollleuchte in der
Taste leuchtet auf.

Durch die Umlu
ftfunktion lässt sich
der Innenraum gegen Geruchs- und
Rauchbelästigung von außen abschirmen.
Vermeiden Sie einen längeren Umluftbetrieb oder zu langes Fahrenmit ausgeschalteter Anlage (dadurch
können die Scheiben beschlagen und die Luftqualität verschlechtert sich).


Ausschalten der Anlage

Bordkomfort
58

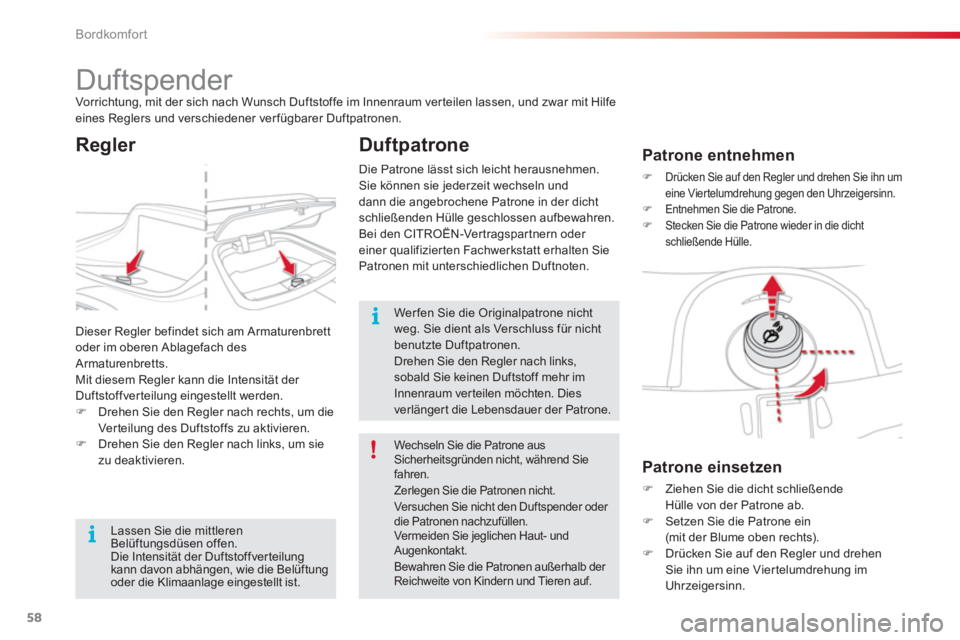

Duftspender Vorrichtung, mit der sich nach Wunsch Duftstoffe im Innenraum ver teilen lassen, und zwar mit Hilfeeines Reglers und verschiedener ver fügbarer Duftpatronen.

Patrone einsetzen
)Ziehen Sie die dicht schließende Hülle von der Patrone ab. )Setzen Sie die Patrone ein
(mit der Blume oben rechts).)Drücken Sie auf den Regler und drehen Sie ihn um eine Vier telumdrehung imUhrzeigersinn.

Dieser Re
gler befindet sich am Armaturenbrett
oder im oberen Ablagefach des Armaturenbretts. Mit diesem Regler kann die Intensität der
Duftstoffver teilung eingestellt werden.)Drehen Sie den Regler nach rechts, um die
Ver teilung des Duftstoffs zu aktivieren.
)Drehen Sie den Regler nach links, um sie zu deaktivieren.


Duftpatrone
Patrone entnehmen
)
Drücken Sie auf den Regler und drehen Sie ihn um eine Viertelumdrehung gegen den Uhrzeigersinn. )
Entnehmen Sie die Patrone.)
Stecken Sie die Patrone wieder in die dichtschließende Hülle.

Wechseln Sie die Patrone ausSicherheitsgründen nicht, während Sie fahren.
Zerlegen Sie die Patronen nicht.
Ver suchen Sie nicht den Duftspender oder die Patronen nachzufüllen. Ver meiden Sie jeglichen Haut- undAugenkontakt.
Bewahren Sie die Patronen außerhalb der Reichweite von Kindern und Tieren auf.
Werfen Sie die Originalpatrone nichtweg. Sie dient als Verschluss für nicht benutzte Duftpatronen.Drehen Sie den Regler nach links,sobald Sie keinen Duftstoff mehr imInnenraum verteilen möchten. Diesverlänger t die Lebensdauer der Patrone.

Lassen Sie die mittleren Belüftungsdüsen offen.
Die Intensität der Duftstoffver teilung kann davon abhängen, wie die Belüftungoder die Klimaanlage eingestellt ist.
Regler
Die Patrone lässt sich leicht herausnehmen.
Sie können sie jederzeit wechseln und
dann die angebrochene Patrone in der dicht
schließenden Hülle geschlossen aufbewahren.
Bei den CITROËN-Ver tragspartnern oder einer qualifizierten Fachwerkstatt erhalten Sie Patronen mit unterschiedlichen Duftnoten.

3
Bordkomfort
59

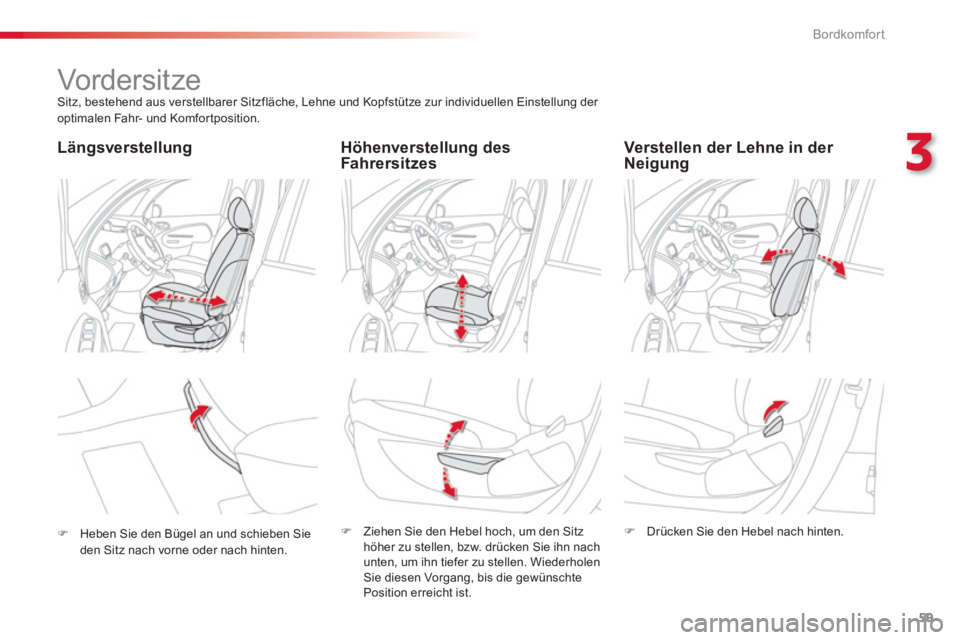

Vorder sit ze
Sitz, bestehend aus verstellbarer Sitzfläche, Lehne und Kopfstütze zur individuellen Einstellung der
optimalen Fahr- und Komfor tposition.


Höhenverstellung des
Fahrersit zes
Verstellen der Lehne in der
Neigung
Längsverstellung
)Heben Sie den Bügel an und schieben Sie
den Sitz nach vorne oder nach hinten.

)
Ziehen Sie den Hebel hoch, um den Sitz
höher zu stellen, bzw. drücken Sie ihn nach
unten, um ihn tiefer zu stellen. Wiederholen
Sie diesen Vorgang, bis die gewünschte
Position erreicht ist.


)
Drücken Sie den Hebel nach hinten.

Bordkomfort
60

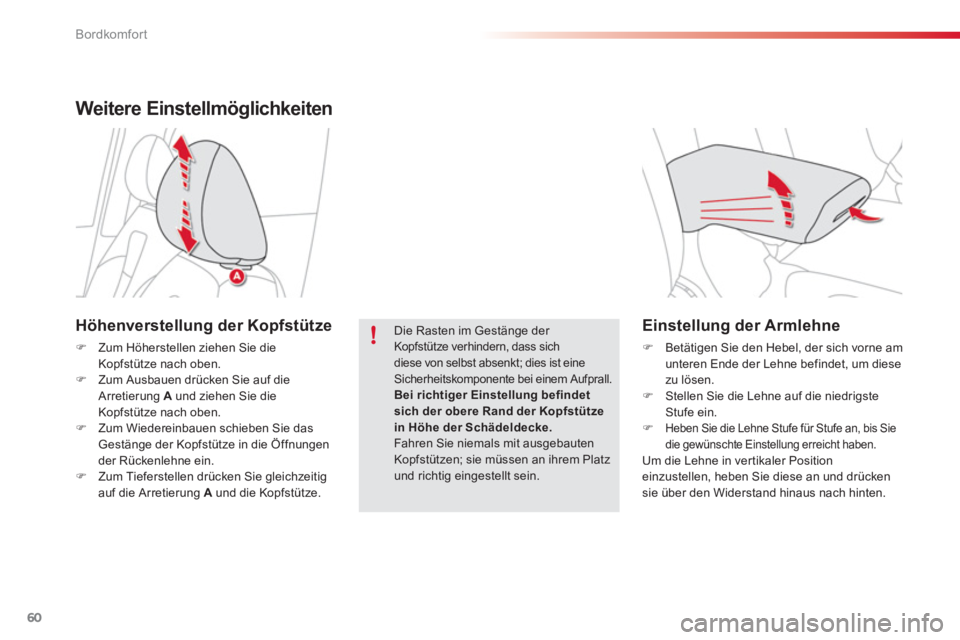

Einstellung der Armlehne
)Betätigen Sie den Hebel, der sich vorne am
unteren Ende der Lehne befindet, um diese
z
u lösen.)Stellen Sie die Lehne auf die niedrigste Stufe ein. )Heben Sie die Lehne Stufe für Stufe an, bis Sie die gewünschte Einstellung erreicht haben. Um die Lehne in vertikaler Position einzustellen, heben Sie diese an und drückensie über den Widerstand hinaus nach hinten.


Höhenverstellung der Kopfstütze
)Zum Höherstellen ziehen Sie die
Kopfstütze nach oben.
)Zum Ausbauen drücken Sie auf die
Arretierung A
und ziehen Sie die
Kopfstütze nach oben.
)Zum Wiedereinbauen schieben Sie das Gestänge der Kopfstütze in die Öffnungender Rückenlehne ein.

)
Zum Tieferstellen drücken Sie gleichzeitig
auf die Arretierung A
und die Kopfstütze.
Weitere Einstellmöglichkeiten
Die Rasten im Gestänge der Kopfstütze verhindern, dass sich diese von selbst absenkt; dies ist eineSicherheitskomponente bei einem Aufprall.

Bei richtiger Einstellung befindet
sich der obere Rand der Kopfstütze
in Höhe der Schädeldecke.

Fahren Sie niemals mit ausgebauten
Kopfstützen; sie müssen an ihrem Platz
und richtig eingestellt sein.

3
Bordkomfort
61

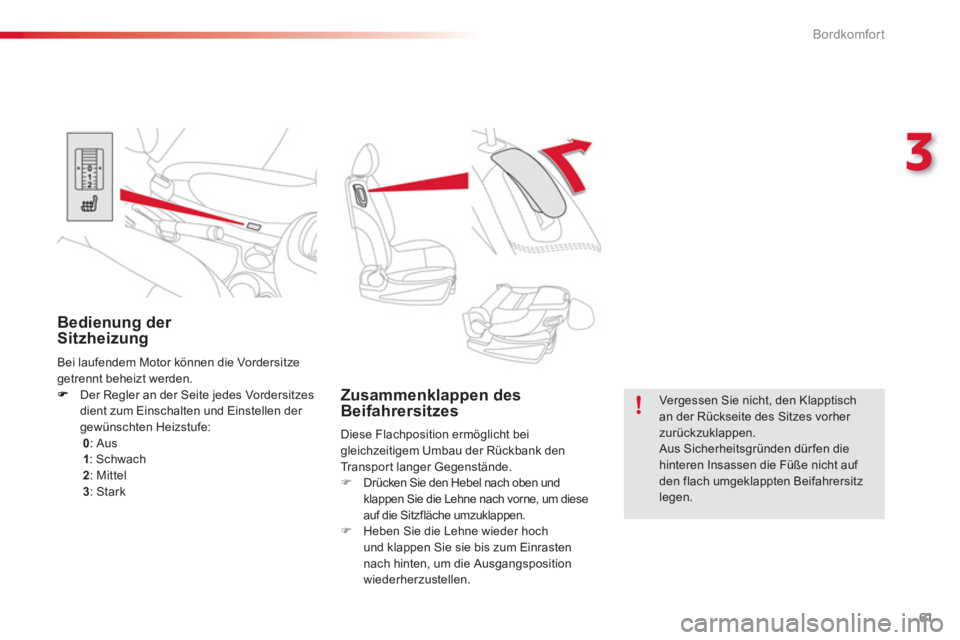

Zusammenklappen des
Beifahrersitzes
Diese Flachposition ermöglicht bei
gleichzeitigem Umbau der Rückbank den
Transport langer Gegenstände.


)
Drücken Sie den Hebel nach oben und
klappen Sie die Lehne nach vorne, um diese
auf die Sitzfläche umzuklappen.

)
Heben Sie die Lehne wieder hoch
und klappen Sie sie bis zum Einrasten
nach hinten, um die Ausgangsposition
wiederherzustellen. Bei laufendem Motor können die Vordersitze
getrennt beheizt werden.
Der Regler an der Seite jedes Vordersitzes dient zum Einschalten und Einstellen der gewünschten Heizstufe:

0
: Aus

1
: Schwach

2
: Mittel

3
: Stark












Bedienung der
Sitzheizung
Vergessen Sie nicht, den Klapptisch
an der Rückseite des Sitzes vorher
zurückzuklappen.
Aus Sicherheitsgründen dür fen die
hinteren Insassen die Füße nicht auf
den flach umgeklappten Beifahrersitz
legen.

Bordkomfort
62

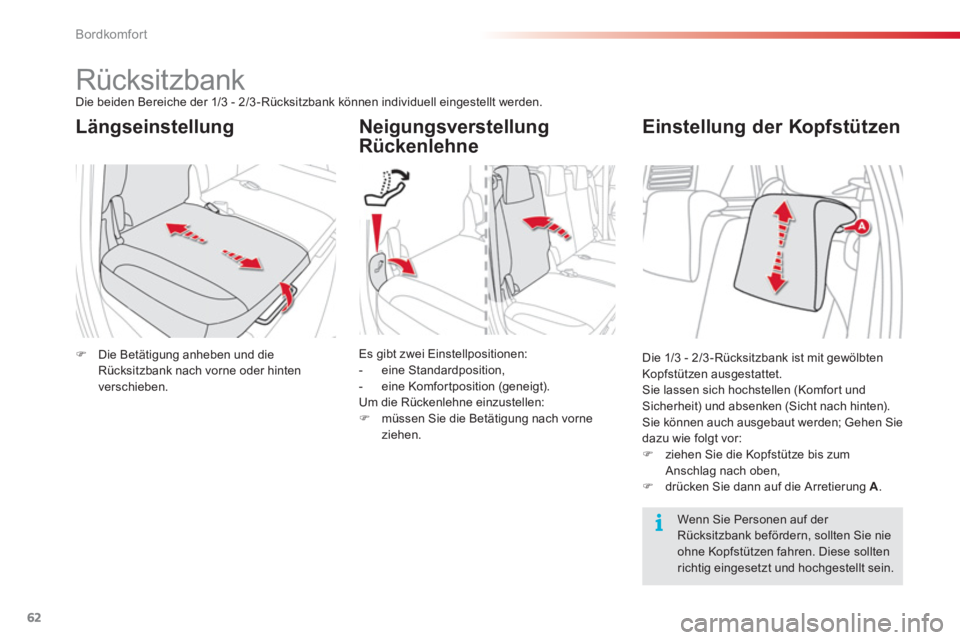

Rücksitzbank Die beiden Bereiche der 1/3 - 2/3 -Rücksitzbank können individuell eingestellt werden.
Längseinstellung

Neigungsverstellung
Rückenlehne
)Die Betätigung anheben und die Rücksitzbank nach vorne oder hinten
verschieben.

Es gibt zwei Einstellpositionen:


- eine Standardposition,

- eine Komfortposition (geneigt).
Um die Rückenlehne einzustellen:)
müssen Sie die Betätigung nach vorne
ziehen.



Einstellung der Kopfstützen

Die 1/3 - 2/3-Rücksitzbank ist mit gewölbten
Kopfstützen ausgestattet.
Sie lassen sich hochstellen (Komfor t und Sicherheit) und absenken (Sicht nach hinten).
Sie können auch ausgebaut werden; Gehen Sie
dazu wie folgt vor: )ziehen Sie die Kopfstütze bis zumAnschlag nach oben, )drücken Sie dann auf die Arretierung A.
Wenn Sie Personen auf der Rücksitzbank befördern, sollten Sie nie ohne Kopfstützen fahren. Diese solltenrichtig eingesetzt und hochgestellt sein.
