Praktische Tipps
175

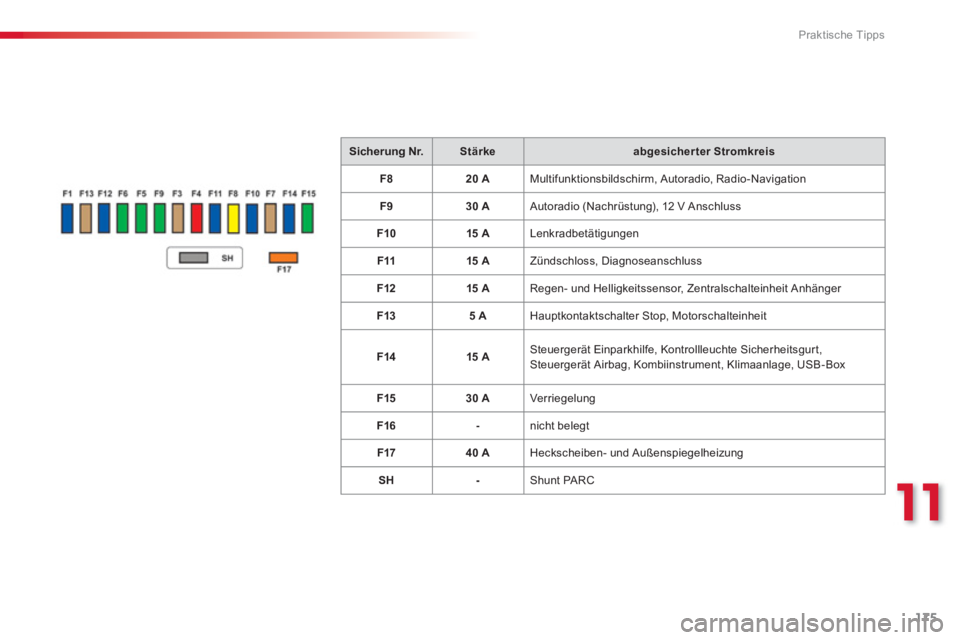

Sicherung Nr.Stärkeabgesicherter Stromkreis
F8
20 A Multifunktionsbildschirm, Autoradio, Radio-Navigation
F
930 A
Autoradio (Nachrüstung), 12 V Anschluss
F1
015 A Lenkradbetätigungen
F1
115 A Zündschloss, Diagnoseanschluss
F1
215 A Regen- und Helligkeitssensor, Zentralschalteinheit Anhänger
F1
35 A Hauptkontaktschalter Stop, Motorschalteinheit
F1415 A
Steuergerät Einparkhilfe, Kontrollleuchte Sicherheitsgurt,Steuergerät Airbag, Kombiinstrument, Klimaanlage, USB-Box
F1
530 A Verriegelung
F1
6- nicht belegt
F1740 A
Heckscheiben- und Außenspiegelheizung
S
H- Shunt PARC

Praktische Tipps
176

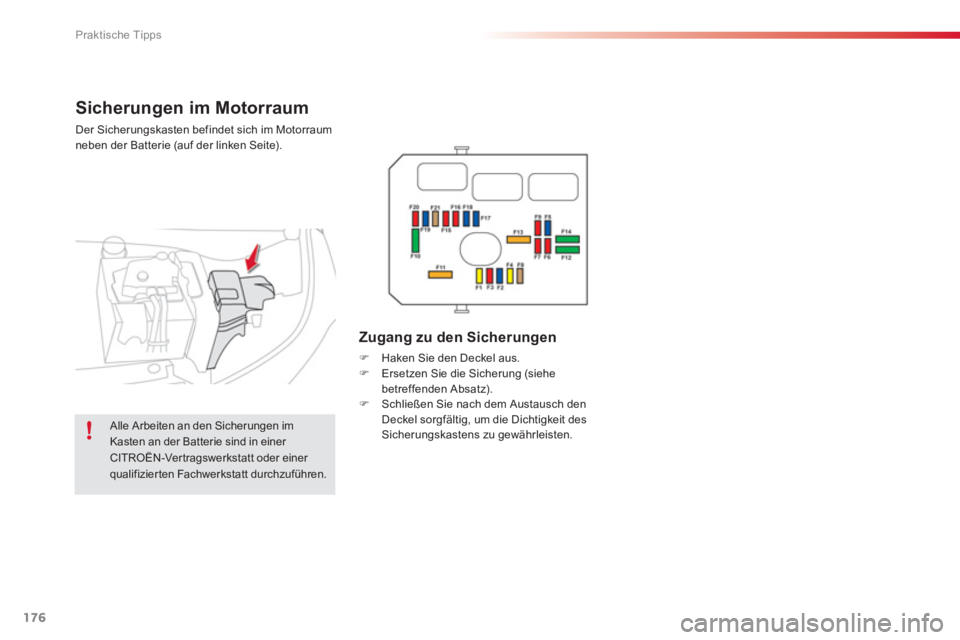

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie (auf der linken Seite).

Zugang zu den Sicherungen
)
Haken Sie den Deckel aus. )
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz). ) Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit desSicherungskastens zu gewährleisten.


Alle Arbeiten an den Sicherungen im
Kasten an der Batterie sind in einer CITROËN-Vertragswerkstatt oder einer qualifizierten Fachwerkstatt durchzuführen.

11
Praktische Tipps
177

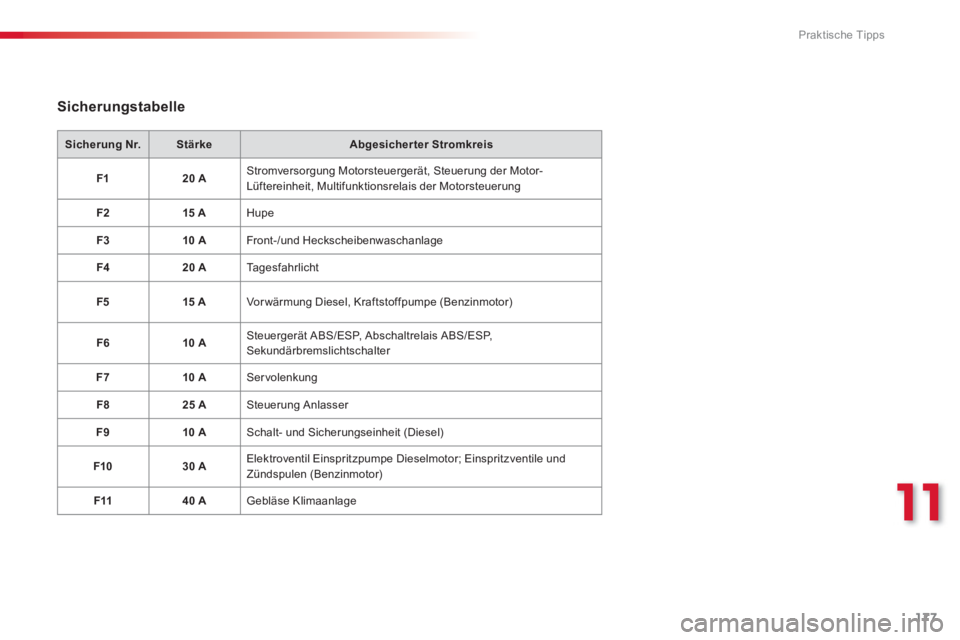

Sicherungstabelle
Sicherung Nr.StärkeA

bgesicherter Stromkreis
F
120 AStromversorgung Motorsteuergerät, Steuerung der Motor-Lüftereinheit, Multifunktionsrelais der Motorsteuerung
F215 AHupe
F
310 AFront-/und Heckscheibenwaschanlage
F420 ATagesfahrlicht
F5 15 AVor wär mung Diesel, Kraftstoffpumpe (Benzinmotor)
F6
10 ASteuergerät ABS/ESP, Abschaltrelais ABS/ESP,Sekundärbremslichtschalter
F710 AServolenkung
F
825 ASteuerung Anlasser
F9
10 ASchalt- und Sicherungseinheit (Diesel)
F10
30 AElektroventil Einspritzpumpe Dieselmotor; Einspritzventile und
Zündspulen (Benzinmotor)
F1140 AGebläse Klimaanlage

Praktische Tipps
178
Sicherung Nr.StärkeA
bgesicherter Stromkreis
F12
30 A
Niedrige/hohe Geschwindigkeit Frontscheibenwischer
F13
40 A
Stromversorgung Zentralschalteinheit (Zündungsplus)
F1430 A
Stromversorgung Valvetronic (Benzin)
F1510 A
Fernlicht rechts
F16 10 A
F
ernlicht links
F17
15 A Abblendlicht links
F1
815 A Abblendlicht rechts
F19
15 A Ver sorgung des Motorsteuergerätes (Benzinmotor), Elektroventil
Luftdosierung (Diesel)
F2010 A Ver sorgung des Motorsteuergerätes (Benzinmotor), Magnetventil
Ladedruckregelung Turbo (Diesel), Sensor Motorkühlmittelstand
F2
15 A Stromversorgung Steuerung Motor-Lüftereinheit, Relais APC, ABS ESP

11
Praktische Tipps
179

Tabelle der Maxi-Sicherungen
Sicherung Nr.StärkeAbgesicherter Stromkreis
MF1*60 AMotor- Lüftereinheit
MF2
*30 ASteuergerät ABS/ESP
MF3
*30 ASteuergerät ABS/ESP
MF4*60 AVer sorgung Zentralsteuereinheit (BSI)
MF5 *60 AVer sorgung Zentralsteuereinheit (BSI)
MF6 *
-nicht belegt
MF7 * -Sicherungskasten Innenraum
MF8 *
-nicht belegt

*

Die Maxi-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle
diesbezüglichen Reparaturarbeiten müssen von einer CITROËN-Vertragswerkstatt oder einer
qualifizier ten Fachwerkstatt durchgeführt werden.

Praktische Tipps
180

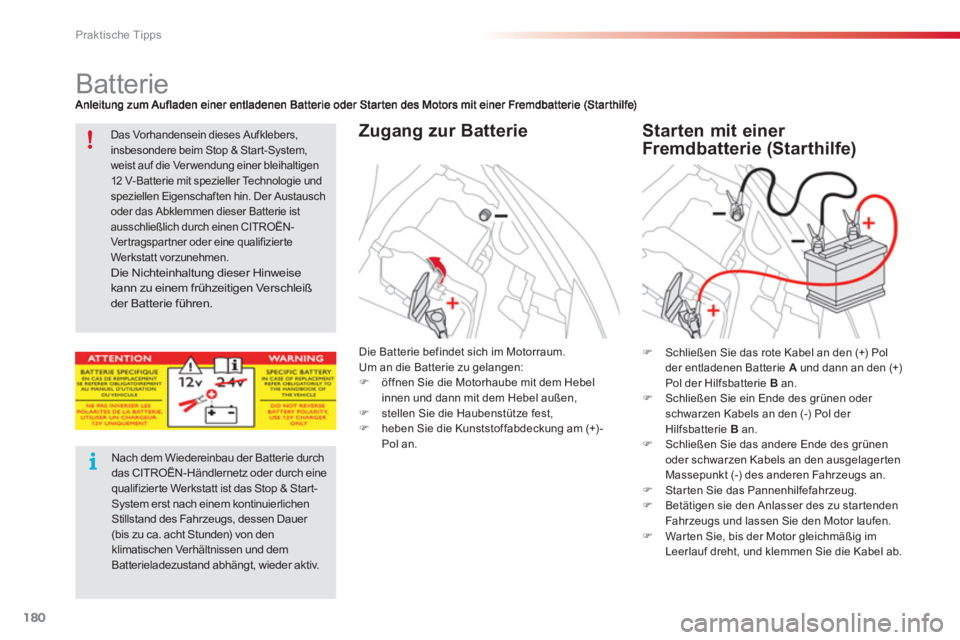

Batterie

Zugang zur Batterie
Starten mit einer
Fremdbatterie
(Starthilfe)
)Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie Aund dann an den (+) Pol der Hilfsbatterie Ban. )Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B
an.)Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den ausgelagerten Massepunkt (-) des anderen Fahrzeugs an. )Star ten Sie das Pannenhilfefahrzeug.)Betätigen sie den Anlasser des zu star tendenFahrzeugs und lassen Sie den Motor laufen. )War ten Sie, bis der Motor gleichmäßig im Leerlauf dreht, und klemmen Sie die Kabel ab. Di
e Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen: )
öffnen Sie die Motorhaube mit dem Hebel innen und dann mit dem Hebel außen,)
stellen Sie die Haubenstütze fest, )
heben Sie die Kunststoffabdeckung am (+)-Pol an.

Das Vorhandensein dieses Aufklebers, insbesondere beim Stop & Start-System, weist auf die Ver wendung einer bleihaltigen12 V-Batterie mit spezieller Technologie undspeziellen Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist ausschließlich durch einen CITROËN-Ver tragspartner oder eine qualifizierte Werkstatt vorzunehmen. Die Nichteinhaltung dieser Hinweisekann zu einem frühzeitigen Verschleiß der Batterie führen.
Nach dem Wiedereinbau der Batterie durch das CITROËN-Händlernetz oder durch eine qualifizier te Werkstatt ist das Stop & Star t-System erst nach einem kontinuierlichen Stillstand des Fahrzeugs, dessen Dauer (bis zu ca. acht Stunden) von den klimatischen Verhältnissen und demBatterieladezustand abhängt, wieder aktiv.

11
Praktische Tipps
181

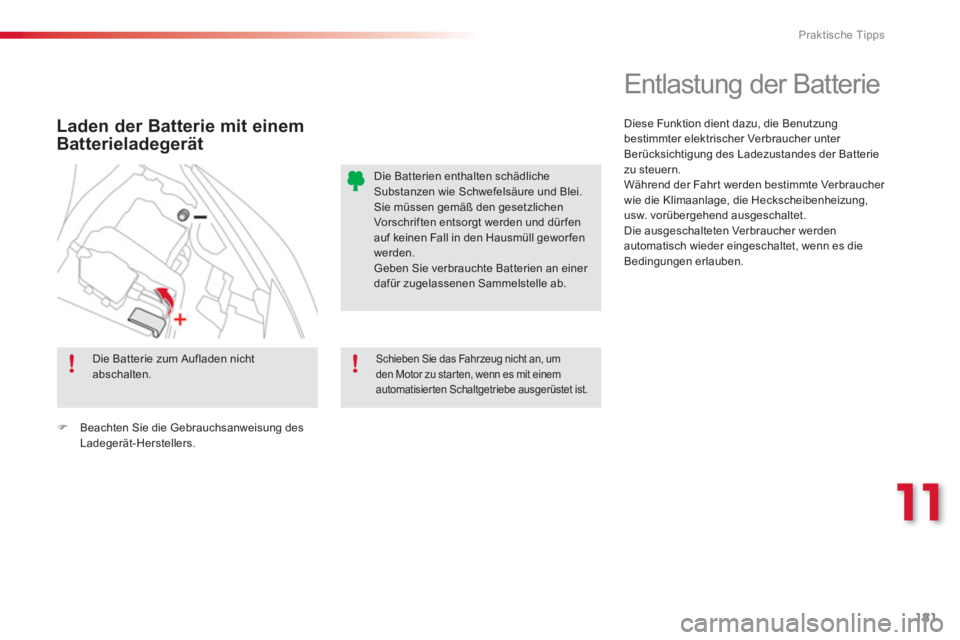

Laden der Batterie mit einem
Batterieladegerät









Entlastung der Batterie
)Beachten Sie die Gebrauchsanweisung des Ladegerät-Herstellers.


Die Batterie zum Aufladen nicht abschalten. Schieben Sie das Fahrzeug nicht an, um den Motor zu star ten, wenn es mit einemautomatisierten Schaltgetriebe ausgerüstet ist.

Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei. Sie müssen gemäß den gesetzlichenVor schr iften entsorgt werden und dürfenauf keinen Fall in den Hausmüll geworfen werden. Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab. Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der Batterie
zu steuern.
Während der Fahr t werden bestimmte Verbraucher
wie die Klimaanlage, die Heckscheibenheizung,
usw. vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.

Praktische Tipps
182








Energiesparmodus
Energiesparmodus

Die betreffenden Funktionen werden automatischbei der nächsten Inbetriebnahme des Fahrzeugsreaktiviert. )Um die Funktionen sofort wieder benutzen zu
können, star ten Sie den Motor und lassen Sie
ihn kurze Zeit laufen.
Die Zeit, die Ihnen in diesem Fall für den Betrieb
der Verbraucher zur Ver fügung steht, ist doppelt so lang wie die Motorlaufzeit. Sie beträgt trotzdem
immer fünf bis maximal dreißig Minuten.
Wechsel in den Energiesparmodus

Wenn diese Zeit abgelaufen ist, wird der Wechsel in den Energiesparmodus auf
dem Multifunktionsbildschirm angezeigt,
die eingeschalteten Funktionen werden auf
Bereitschaft geschaltet.
Bei entladener Batterie springt der Motor nicht an (siehe betreffenden Abschnitt).
Wenn Sie mit dem Audio- undNavigationssystem e-My Way gleichzeitig ein Gespräch führen, wird dieses nach10 Minuten beendet. Hi
ermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zustark zu entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Autoradio,Scheibenwischer, Abblendlicht, Deckenleuchten,usw. insgesamt noch für die Dauer von maximal
dreißig Minuten benutzen. Diese Dauer kann erheblich kürzer sein, wenn dieBatterie fast entladen ist.
