Praktische Tipps
167

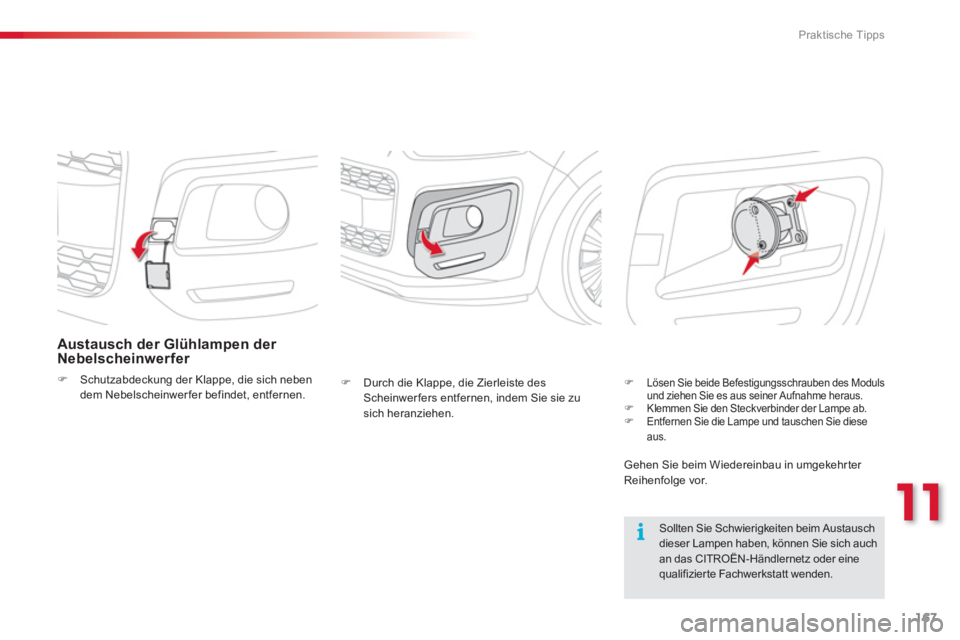

Austausch der Glühlampen der
Nebelscheinwerfer
)Schutzabdeckung der Klappe, die sich neben
dem Nebelscheinwerfer befindet, entfernen.
Sollten Sie Schwierigkeiten beim Austausch dieser Lampen haben, können Sie sich auchan das CITROËN-Händlernetz oder einequalifizierte Fachwerkstatt wenden.
)
Durch die Klappe, die Zierleiste des Scheinwerfers entfernen, indem Sie sie zu sich heranziehen.
)Lösen Sie beide Befestigungsschrauben des Moduls und ziehen Sie es aus seiner Aufnahme heraus.)Klemmen Sie den Steckverbinder der Lampe ab. )Entfernen Sie die Lampe und tauschen Sie dieseaus.
Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor.

Praktische Tipps
168

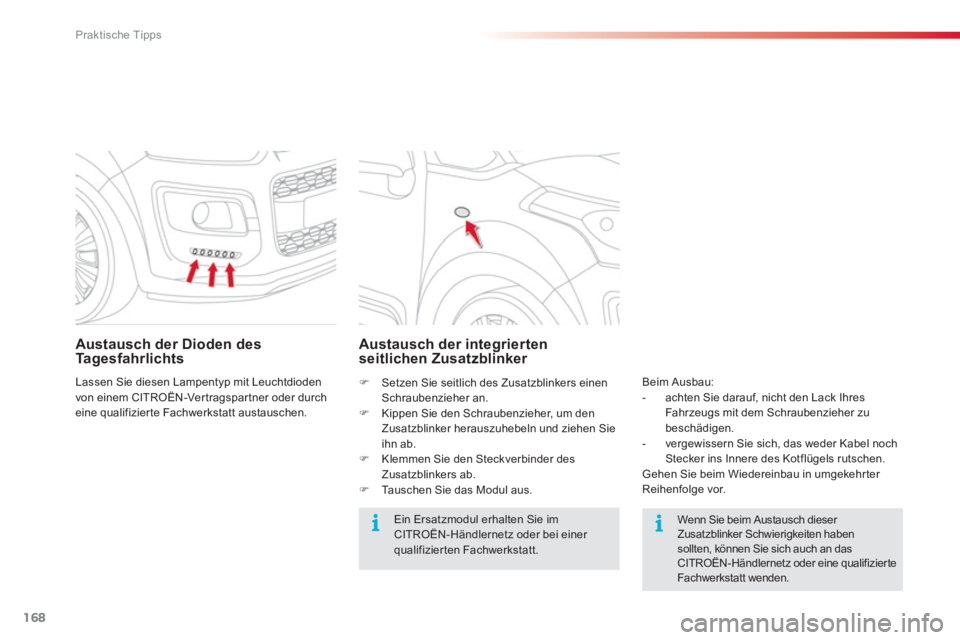

Austausch der Dioden desTagesfahrlichts
Lassen Sie diesen Lampentyp mit Leuchtdioden
von einem CITROËN-Vertragspartner oder durcheine qualifizier te Fachwerkstatt austauschen.
Austausch der integrierten
seitlichen Zusatzblinker
Ein Ersatzmodul erhalten Sie im CITROËN-Händlernetz oder bei einer qualifizierten Fachwerkstatt.

Wenn Sie beim Austausch dieser Zusatzblinker Schwierigkeiten haben sollten, können Sie sich auch an dasCITROËN-Händlernetz oder eine qualifizierteFachwerkstatt wenden.

B
eim Ausbau:


- achten Sie darauf, nicht den Lack Ihres
Fahrzeugs mit dem Schraubenzieher zu beschädigen.

- vergewissern Sie sich, das weder Kabel noch Stecker ins Innere des Kotflügels rutschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
)
Setzen Sie seitlich des Zusatzblinkers einenSchraubenzieher an.)
Kippen Sie den Schraubenzieher, um den Zusatzblinker herauszuhebeln und ziehen Sieihn ab.)
Klemmen Sie den Steckverbinder desZusatzblinkers ab.)
Tauschen Sie das Modul aus.

11
Praktische Tipps
169

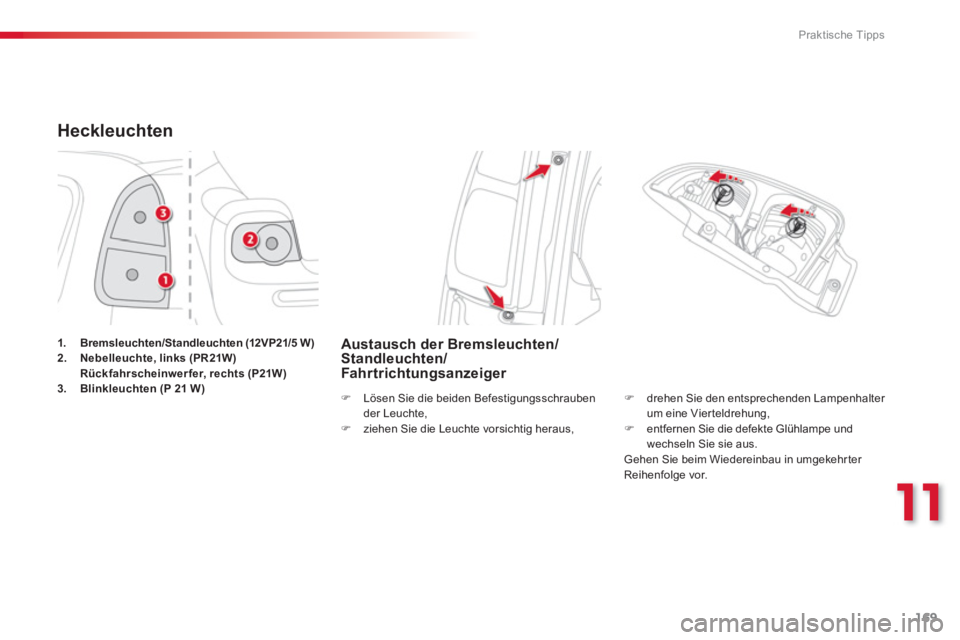

Heckleuchten
1.Bremsleuchten/Standleuchten (12VP21/5 W)2.Nebelleuchte, links (PR21W)Rückfahrscheinwerfer, rechts(P21W)3. Blinkleuchten (P 21 W)
Austausch der Bremsleuchten/Standleuchten/Fahr trichtungsanzeiger
)drehen Sie den entsprechenden Lampenhalter um eine Vier teldrehung,)entfernen Sie die defekte Glühlampe und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
)
Lösen Sie die beiden Befestigungsschrauben
der Leuchte,) ziehen Sie die Leuchte vorsichtig heraus,

Praktische Tipps
170

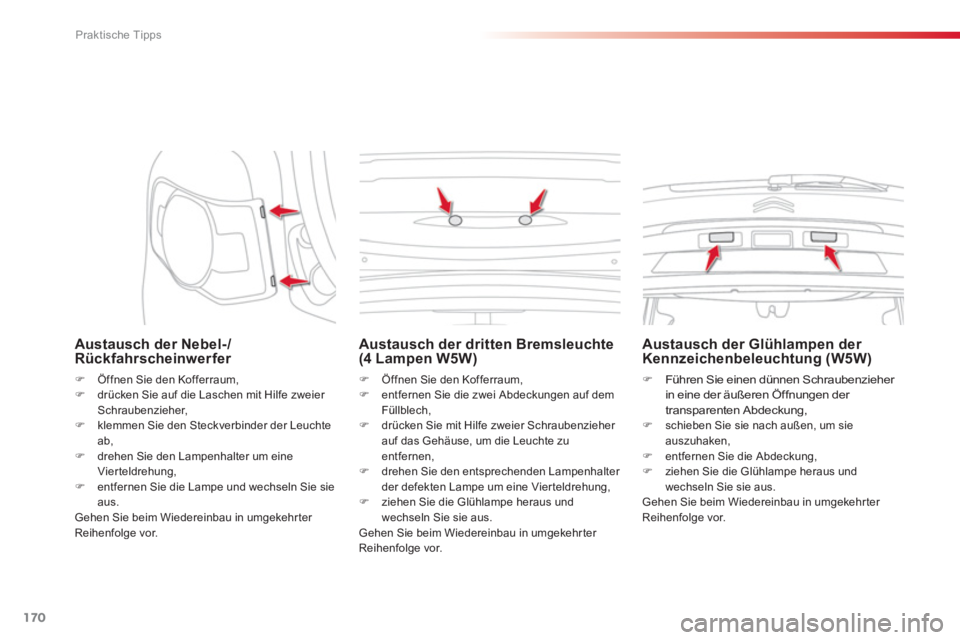

Austausch der Nebel-/Rückfahrscheinwerfer
)Öffnen Sie den Kofferraum,)drücken Sie auf die Laschen mit Hilfe zweier Schraubenzieher,)klemmen Sie den Steckverbinder der Leuchte
ab,
)drehen Sie den Lampenhalter um eine
Vierteldrehung,)entfernen Sie die Lampe und wechseln Sie sieaus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.


Austausch der dritten Bremsleuchte (4 Lampen W5W)
)
Öffnen Sie den Kofferraum, )
entfernen Sie die zwei Abdeckungen auf demFüllblech, )
drücken Sie mit Hilfe zweier Schraubenzieher
auf das Gehäuse, um die Leuchte zu entfernen,) drehen Sie den entsprechenden Lampenhalter
der defekten Lampe um eine Vier teldrehung,) ziehen Sie die Glühlampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Austausch der Glühlampen der Kennzeichenbeleuchtung (W5W)
)Führen Sie einen dünnen Schraubenzieher
in eine der äußeren Öffnungen der
transparenten Abdeckung, )schieben Sie sie nach außen, um sieauszuhaken,)entfernen Sie die Abdeckung,)ziehen Sie die Glühlampe heraus und
wechseln Sie sie aus.

Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.

11
Praktische Tipps
171
Innenbeleuchtung

Deckenleuchte (1 / W5W)

Die transparente Abdeckung der Deckenleuchte 1
mit einem kleinen Schraubendreher auf Seite desSchalters ausrasten, um an die defekte Lampe zugelangen.


Kartenleseleuchten (2 / W5W)

Die transparente Abdeckung der Deckenleuchte
ausrasten. Um an die defekte Lampe zu gelangen,
gegebenenfalls die Abdeckung der betreffenden Leseleuchte2ausrasten.
Fußraumbeleuchtung (W5W)
Die Abdeckung mit einem Schraubenzieher ausrasten, um an die defekte Lampe zu gelangen.
LED Ambientbeleuchtung in der vorderen Deckenleuchte
Für den Austausch der LED wenden Sie sich an
das CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt.

Praktische Tipps
172

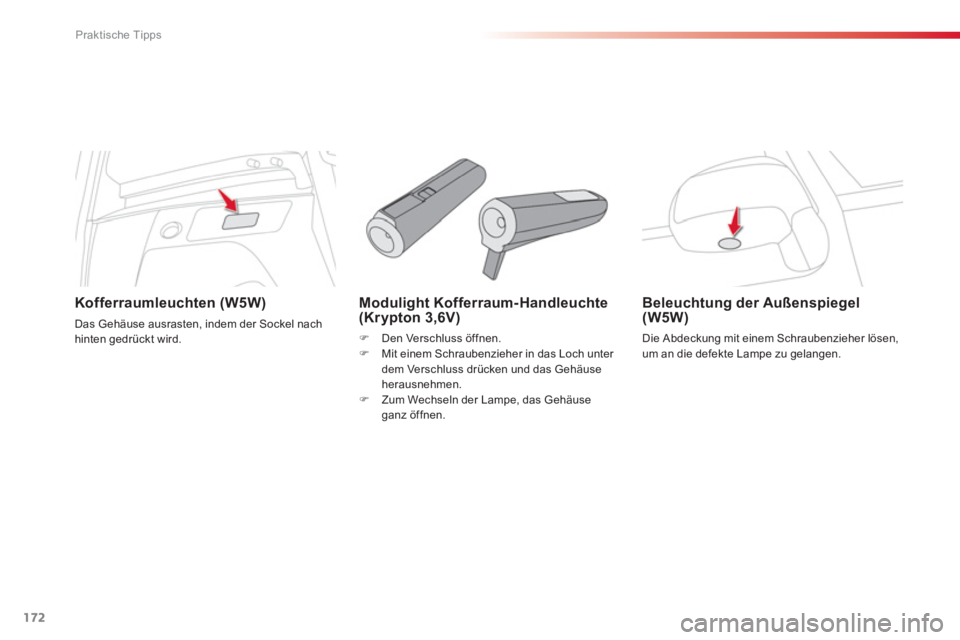

Modulight Kofferraum-Handleuchte (Krypton 3,6V)
) Den Verschluss öffnen. )
Mit einem Schraubenzieher in das Loch unter dem Verschluss drücken und das Gehäuseherausnehmen.)
Zum Wechseln der Lampe, das Gehäuse ganz öffnen.



Beleuchtung der Außenspiegel(W5W)

Die Abdeckung mit einem Schraubenzieher lösen,
um an die defekte Lampe zu gelangen.



Kofferraumleuchten (W5W)

Das Gehäuse ausrasten, indem der Sockel nachhinten gedrückt wird.

11
Praktische Tipps
173



















Austausch der Sicherungen

Die Zange zum Abziehen der Sicherungen und die für Ersatzsicherungen vorgesehenen
Einbaustellen befinden sich an der Deckelrückseite
des Sicherungskastens am Armaturenbrett.
Zugang:
)Ziehen Sie seitlich am Deckel und klappen Sie
ihn auf,
)nehmen Sie den Deckel ganz ab,)ziehen Sie die Zange ab.

Austausch einer Sicherung
Vor dem Austausch einer Sicherung muss dieStörungsursache ermittelt und behoben werden. )
Stellen Sie fest, welche Sicherung defektist, indem Sie den Draht auf seinen Zustand untersuchen.
)
Benutzen Sie die Spezialzange, um dieSicherung abzuziehen.)
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke. ) Vergewissern Sie sich, dass die auf dem
Kasten eingravier te Nummer und die oben auf
der Sicherung eingravier te Stärke mit den in
den nachstehenden Tabellen angegebenen Werten übereinstimmen.
In OrdnungDefekt
Für die Behebung von Funktionsstörungen,deren Ursache der Einbau und dieVerwendung von elektrischem Zubehör,welches nicht von CITROËN geliefert und empfohlen wird und/oder nicht nach denentsprechenden Richtlinien eingebaut wurde, übernimmt CITROËN grundsätzlich keine Haftung, leistet keinen Ersatz understattet nicht die daraus entstandenen Instandsetzungskosten, insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.


Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugswurde so konzipier t, dass sie mit der elektrischen Serien- oder Extraausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an dasCITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt bevor Sie nochweitere elektrische Zubehörteile einbauen.

Zugang zum Werkzeug

Praktische Tipps
174

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).

Zugang zu den Sicherungen
)Siehe Absatz "Zugang zum Werkzeug"



Sicherungstabellen
Sicherung Nr.StärkeabgesicherterStromkreis
FH3
65 A Zentralsteuergerät Anhänger
FH37
15 A Ver sorgung für Stecker Anhängerzubehör
FH38 2
0A nachträglich installierte Navigation
FH3
920 A Sitzheizung
FH40
30 A Zentralsteuergerät Anhänger
Sicherung Nr.Stärkeabgesicherter Stromkreis
F
115 A Heckscheibenwischer
F2
- nicht belegt
F
35 A Steuergerät Airbags und pyrotechnische Gurtstraffer
F410 A Lenkradwinkelsensor, Klimaanlage, Kontaktschalter
Kupplungspedal, Pumpe Dieselpartikelfiltersystem,
Diagnoseanschluss, Luftmassenmesser
F
530 A Bedienteil Fensterheber, Betätigung der Fensterheber des Beifahrers,
Fensterhebermotor vorne
F
630 A Fensterhebermotor hinten und Fensterhebermotor des Fahrers
F75 A
Deckenleuchte und Kar tenleseleuchte vorne, BeleuchtungHandschuhfach, Handlampe, Leseleuchten hinten
