2014 CITROEN C3 PICASSO Betriebsanleitungen (in German)

11
Praktische Tipps
183

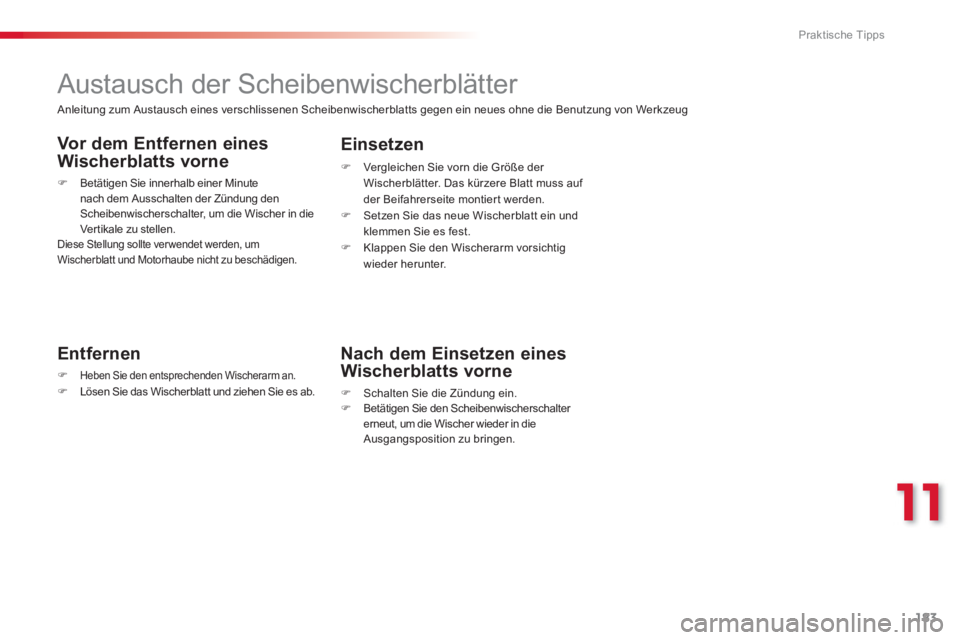

Austausch der Scheibenwischerblätter


Entfernen
)Heben Sie den entsprechenden Wischerarm an.
)Lösen Sie das Wischerblatt und ziehen Sie es ab.
Einsetzen
)
Vergleichen Sie vorn die Größe der Wischerblätter. Das kürzere Blatt muss auf der Beifahrerseite montiert werden.)
Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.)
Klappen Sie den Wischerarm vorsichtig
wieder herunter.
Vor dem Entfernen eines
Wischerblatts vorne
)Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den Scheibenwischerschalter, um die Wischer in die
Vertikale zu stellen. Diese Stellung sollte ver wendet werden, um
Wischerblatt und Motorhaube nicht zu beschädigen.
Nach dem Einsetzen eines
Wischerblatts vorne
) Schalten Sie die Zündung ein.)
Betätigen Sie den Scheibenwischerschalter erneut, um die Wischer wieder in die Ausgangsposition zu bringen.
Anleitung zum Austausch eines verschlissenen Scheibenwischerblatts gegen ein neues ohne die Benutzung von Werkzeug

Praktische Tipps
184

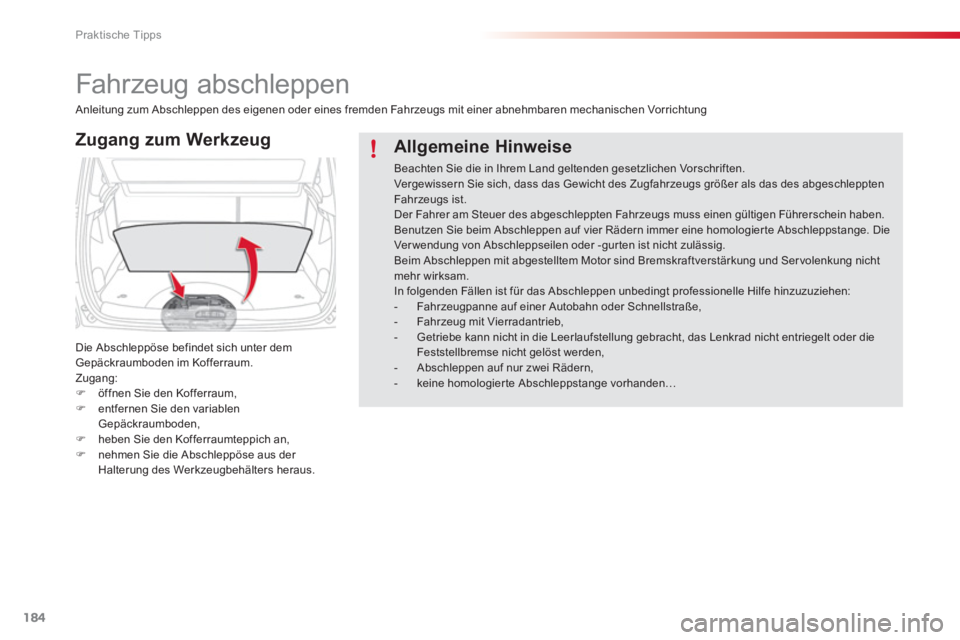

Fahrzeug abschleppen
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem Gepäckraumboden im Kofferraum.Zugang:)
öffnen Sie den Kofferraum, )
entfernen Sie den variablenGepäckraumboden,)
heben Sie den Kofferraumteppich an,)
nehmen Sie die Abschleppöse aus der Halterung des Werkzeugbehälters heraus.

Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren mechanischen Vorrichtung
Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.Vergewisser n Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des abgeschleppten Fahr zeugs ist.Der Fahrer am Steuer des abgeschleppten Fahrzeugs muss einen gültigen Führerschein haben. Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist nicht zulässig.Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Servolenkung nicht mehr wirksam. In folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hinzuzuziehen: - Fahr zeugpanne auf einer Autobahn oder Schnellstraße, - Fahrzeug mit Vierradantrieb, - Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder die Feststellbremse nicht gelöst werden, - Abschleppen auf nur zwei Rädern, - keine homologierte Abschleppstange vorhanden…

11
Praktische Tipps
185

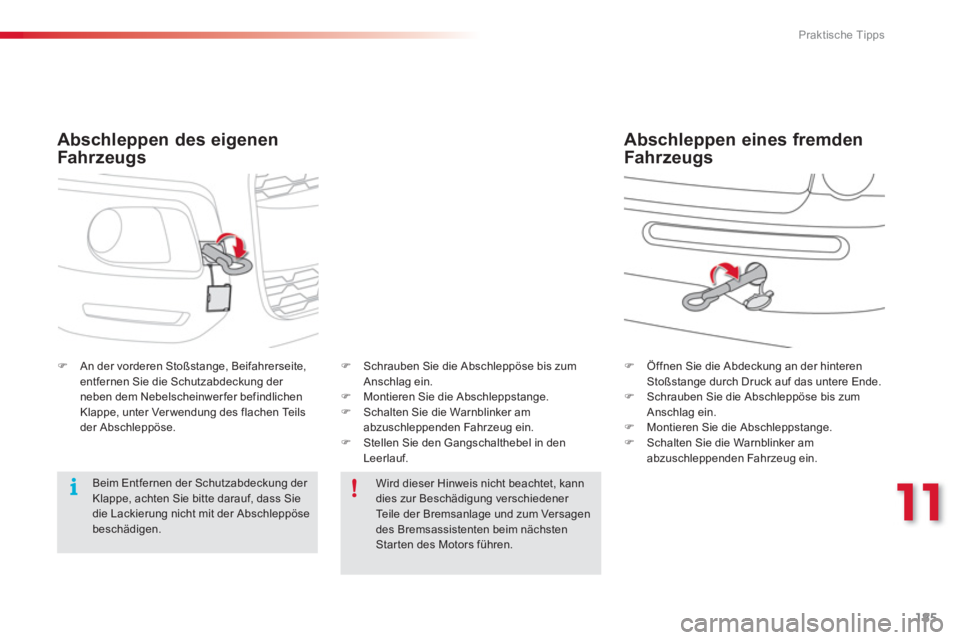

Abschleppen des eigenen
Fahr zeu
gs
)An der vorderen Stoßstange, Beifahrerseite, entfernen Sie die Schutzabdeckung der
neben dem Nebelscheinwerfer befindlichen Klappe, unter Ver wendung des flachen Teils
der Abschleppöse.
)Öffnen Sie die Abdeckung an der hinteren Stoßstange durch Druck auf das untere Ende.)Schrauben Sie die Abschleppöse bis zum Anschlag ein.)Montieren Sie die Abschleppstange.)Schalten Sie die Warnblinker amabzuschleppenden Fahrzeug ein.



Abschleppen eines fremden
Fahr zeu
gs
Wird dieser Hinweis nicht beachtet, kann dies zur Beschädigung verschiedener Teile der Bremsanlage und zum Versagendes Bremsassistenten beim nächstenStar ten des Motors führen.



Beim Entfernen der Schutzabdeckung der Klappe, achten Sie bitte darauf, dass Sie die Lackierung nicht mit der Abschleppöse beschädigen.
)
Schrauben Sie die Abschleppöse bis zum
Anschlag ein. ) Montieren Sie die Abschleppstange.)
Schalten Sie die Warnblinker am
abzuschleppenden Fahrzeug ein. ) Stellen Sie den Gangschalthebel in den
Leerlauf.

Praktische Tipps
186

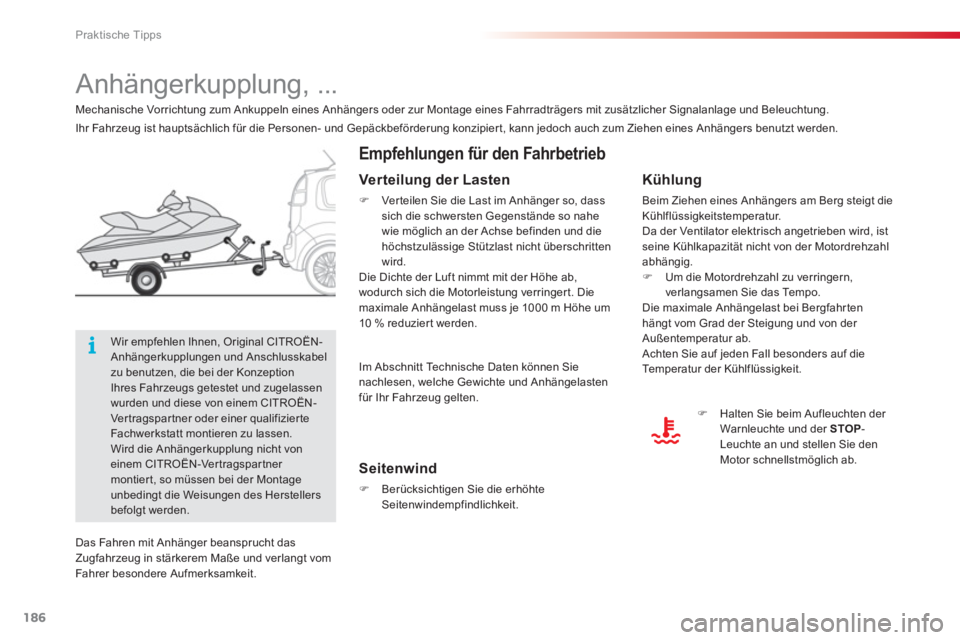

Anhängerkupplung, ...


Empfehlungen für den Fahrbetrieb

Kühlung

Beim Ziehen eines Anhängers am Berg steigt die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben wird, ist
seine Kühlkapazität nicht von der Motordrehzahl
abhängig.)Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahrten
hängt vom Grad der Steigung und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.

Seitenwind
)
Berücksichtigen Sie die erhöhteSeitenwindempfindlichkeit.

)
Halten Sie beim Aufleuchten der Warnleuchte und der STOP -Leuchte an und stellen Sie den Motor schnellstmöglich ab. Mechanische Vorrichtun
g zum Ankuppeln eines Anhängers oder zur Montage eines Fahrradträgers mit zusätzlicher Signalanlage und Beleuchtung.

Verteilung der Lasten
)
Ver teilen Sie die Last im Anhänger so, dass
sich die schwersten Gegenstände so nahe
wie möglich an der Achse befinden und diehöchstzulässige Stützlast nicht überschritten
wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert. Diemaximale Anhängelast muss je 1000 m Höhe um
10 % reduzier t werden.

Wir empfehlen Ihnen, Original CITROËN-Anhängerkupplungen und Anschlusskabelzu benutzen, die bei der KonzeptionIhres Fahrzeugs getestet und zugelassen wurden und diese von einem CITROËN-Ver tragspar tner oder einer qualifizier teFachwerkstatt montieren zu lassen. Wird die Anhängerkupplung nicht von einem CITROËN-Vertragspartner montier t, so müssen bei der Montageunbedingt die Weisungen des Herstellersbefolgt werden.
Das Fahren mit Anh
änger beansprucht das
Zugfahrzeug in stärkerem Maße und verlangt vom Fahrer besondere Aufmerksamkeit.
Ihr Fahrzeug ist hauptsächlich für die Personen- und Gepäckbeförderung konzipier t, kann jedoch auch zum Ziehen eines Anhängers benutzt werden.

Im A
bschnitt Technische Daten können Sie nachlesen, welche Gewichte und Anhängelasten für Ihr Fahrzeug gelten.

11
Praktische Tipps
187

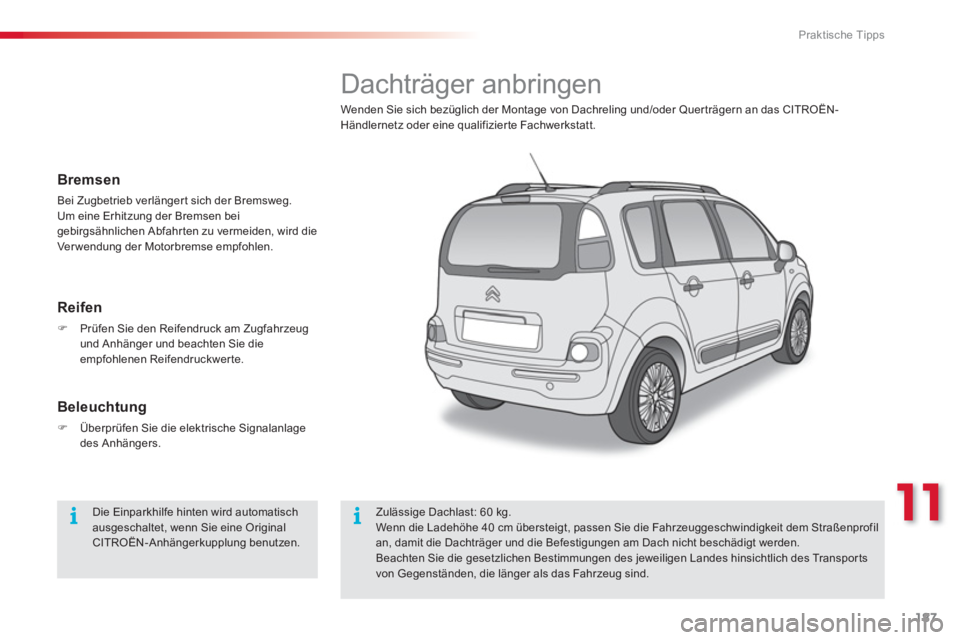

Dachträger anbringen
Wenden Sie sich bezüglich der Montage von Dachreling und/oder Querträgern an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
Zulässige Dachlast: 60 kg.Wenn die Ladehöhe 40 cm übersteigt, passen Sie die Fahrzeuggeschwindigkeit dem Straßenprofilan, damit die Dachträger und die Befestigungen am Dach nicht beschädigt werden. Beachten Sie die gesetzlichen Bestimmungen des jeweiligen Landes hinsichtlich des Transpor ts von Gegenständen, die länger als das Fahrzeug sind.

Bremsen

Bei Zugbetrieb verlänger t sich der Bremsweg.
Um eine Erhitzung der Bremsen beigebirgsähnlichen Abfahr ten zu vermeiden, wird die
Ver wendung der Motorbremse empfohlen.


Reifen
)Prüfen Sie den Reifendruck am Zugfahrzeugund Anhänger und beachten Sie dieempfohlenen Reifendruckwerte.


Beleuchtung
)Überprüfen Sie die elektrische Signalanlage
des Anhängers.

Die Einparkhilfe hinten wird automatisch ausgeschaltet, wenn Sie eine OriginalCITROËN-Anhängerkupplung benutzen.

Praktische Tipps
188
"Komfor t":
Einparkhilfe vorne und hinten,
Isotherm-Modul, Leseleuchte, Sonnenschutzrollos,
Kleiderbügel an Kopfstütze, mittlere Armlehne,Luftleitblech, Nachfüllpackung für den
Innenraum-Parfümspender, mobiler
Aschenbecher, Sonnenschutzfolie für Fenster, ...


"Schutz":

Fußmatten *
, Sitzbezüge, Schmutzfänger,Stoßfängerverkleidung, Schutzhülle für Fahrzeug, Hundeschutzgitter, Sitz- und Kofferraumbezug für Haustiere, ...
"Transporthilfen":
Kofferraumschale, Kofferraumteppich,Anhängerkupplung, Kabelbaum der Anhängerkupplung, quer- und längsliegende Dachreling, Fahrradträger, Skiträger, Dachbox, Kofferraumeinlagen, Gepäcktrennnetz, Umbausatz Nutzfahrzeug, verschiebbare Platte für
hinteren Teil des Kofferraums, ...

"Sicherheit":

Alarmanlage, Warndreieck, Sicherheitsweste,
Alkoholtester, Verbandskasten, Schneeketten
und Anti-Rutschbezüge, Diebstahlsicherung für
die Räder, Fahrzeugkennzeichnungssystem,
Kindersitze, Feuerlöscher, Wohnwagenaußenspiegel, Sicherheitsfolie für
Fenster, ...

"Design":

Aluminiumfelgen, Chrom-Außenspiegelgehäuse,
Lederlenkrad, Schaltknauf, Aluminium-Fußablage,
Abdeckkappen für Felgen, ...

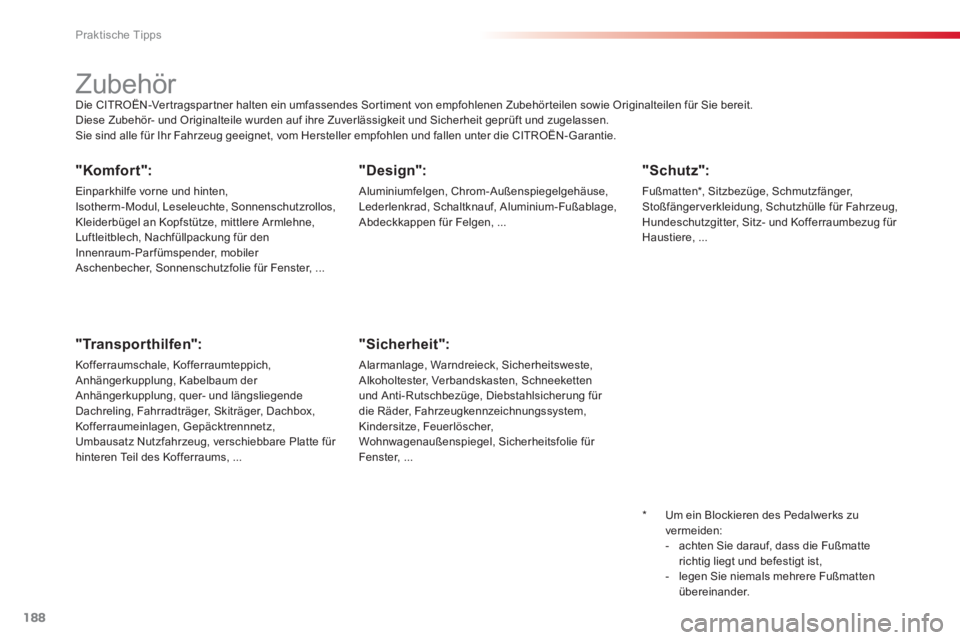

Zubehör Die CITROËN-Vertragspar tner halten ein umfassendes Sor timent von empfohlenen Zubehör teilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die CITROËN-Garantie.

*

Um ein Blockieren des Pedalwerks zu
vermeiden:
- achten Sie darauf, dass die Fußmatte
richti
g liegt und befestigt ist,
- legen Sie niemals mehrere Fußmatten übereinander.

11
Praktische Tipps
189
"Multimedia":

Halbintegriertes Navigationssystem, Bluetooth-Freisprecheinrichtung, Autoradio mit Schnittstelle an
den Betätigungen am Lenkrad, Lautsprecher, DVD -Laufwerk, USB-Box, mobiles Navigationssystem, Aktualisierungs- CD für die Kar tographie, Hi-Fi-Modul, Fahrerunterstützungsassistent, W-Lan on board, Multimedia-Träger hinten, Halterungen für
Te l efon und Smartphone, iPhone®-Ladegerät,Head-Up-Display, ...
Der Einbau eines nicht von CITROËN empfohlenen elektrischen Gerätsoder Zubehörteils kann zu einer Betriebsstörung in der elektronischenAnlage Ihres Fahrzeugs und zu erhöhtem Verbrauch führen. Wir bitten Sie, dies zur Kenntnis zunehmen und empfehlen Ihnen, sich an einen Ver treter der Marke CITROËN zu wenden, der Ihnen gerne die empfohlenenGeräte und Zubehör teile zeigt.



Einbau von Funksprechanlagen

Vor dem Nachrüsten vonRadiokommunikationssendern mit Außenantenne am Fahrzeug haben Sie die Möglichkeit, sich bei den CITROËN-Vertragspartnern über die technischen Daten der Anlagen (Frequenzband, maximale Ausgangsleistung,Antennenposition, gerätespezifische Einbaubedingungen), die gemäß Richtlinie2004/10 4/EG über die elektromagnetische Verträglichkeit von Kraftfahrzeugen montiert werden können, zu informieren.
Das CITROËN-Händlernetz bietet Ihnen außerdem Reinigungs- und Pflegemittel (innen und außen) - darunter die umweltfreundlichen Produkte der Reihe "TECHNATURE" -, Produkte zum Auffüllen der Flüssigkeitsstände (Scheibenwaschflüssigkeit, ...), Lackstifte und Spraydosen, die dem FarbtonIhres Fahrzeugs genau entsprechen, Nachfüllpackungen (Patrone für die Reifenfüllflasche, ...) etc. an.
Je nach der im Land geltenden gesetzlichen Regelung sindSicherheitswesten, Warndreieck, Ersatzglühlampen und -sicherungen imFahrzeug mitzuführen.

Praktische Tipps
190

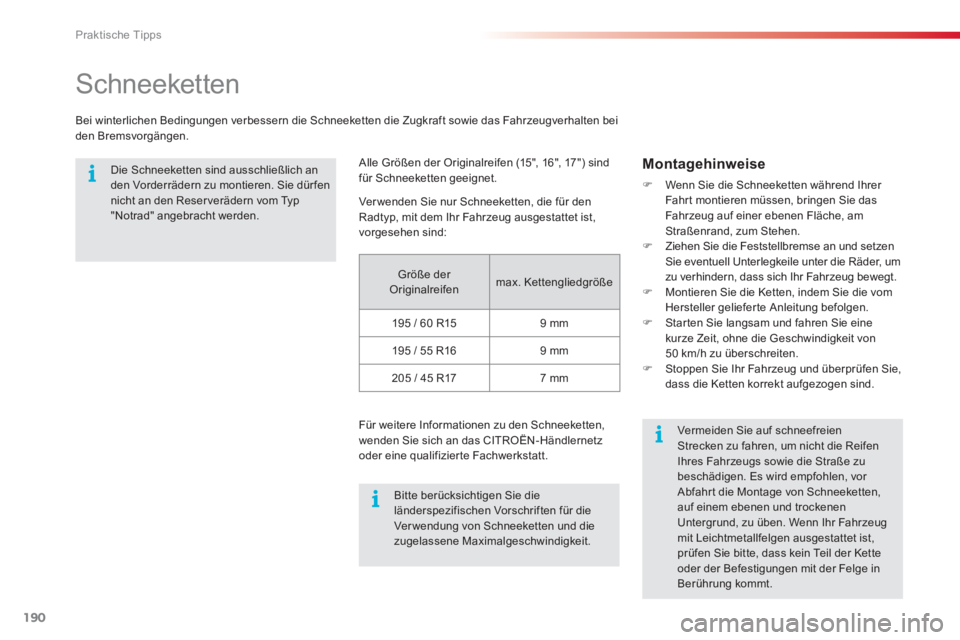

Schneeketten
Bei winterlichen Bedingungen verbessern die Schneeketten die Zugkraft sowie das Fahrzeugverhalten bei
den Bremsvorgängen.

Die Schneeketten sind ausschließlich anden Vorderrädern zu montieren. Sie dürfennicht an den Reser verädern vom Typ"Notrad" angebracht werden.
Bitte berücksichtigen Sie die länderspezifischen Vorschriften für dieVerwendung von Schneeketten und die zugelassene Maximalgeschwindigkeit.


Ver meiden Sie auf schneefreienStrecken zu fahren, um nicht die Reifen Ihres Fahrzeugs sowie die Straße zubeschädigen. Es wird empfohlen, vor Abfahr t die Montage von Schneeketten, auf einem ebenen und trockenenUntergrund, zu üben. Wenn Ihr Fahrzeugmit Leichtmetallfelgen ausgestattet ist, prüfen Sie bitte, dass kein Teil der Ketteoder der Befestigungen mit der Felge inBerührung kommt.
Alle
Größen der Originalreifen (15", 16 ", 17 ") sind
für Schneeketten geeignet.
Größe der Originalreifen max. Kettengliedgröße
195
/ 60 R15 9 mm
1
95 / 55 R16 9 mm
2
05 / 45 R17 7 mm
Für weitere Informationen zu den Schneeketten,
w
enden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.

Montagehinweise
)Wenn Sie die Schneeketten während Ihrer Fahr t montieren müssen, bringen Sie dasFahrzeug auf einer ebenen Fläche, amStraßenrand, zum Stehen.)Ziehen Sie die Feststellbremse an und setzen Sie eventuell Unterlegkeile unter die Räder, umzu verhindern, dass sich Ihr Fahrzeug bewegt.)Montieren Sie die Ketten, indem Sie die vom Hersteller gelieferte Anleitung befolgen.)Starten Sie langsam und fahren Sie eine
kurze Zeit, ohne die Geschwindigkeit von
50 km/h zu überschreiten.
)Stoppen Sie Ihr Fahrzeug und überprüfen Sie,
dass die Ketten korrekt aufgezogen sind.
Ver wenden
Sie nur Schneeketten, die für den Radtyp, mit dem Ihr Fahrzeug ausgestattet ist,
vorgesehen sind:
