2014 CITROEN C3 PICASSO Betriebsanleitungen (in German)

1
Betriebskontrolle
23

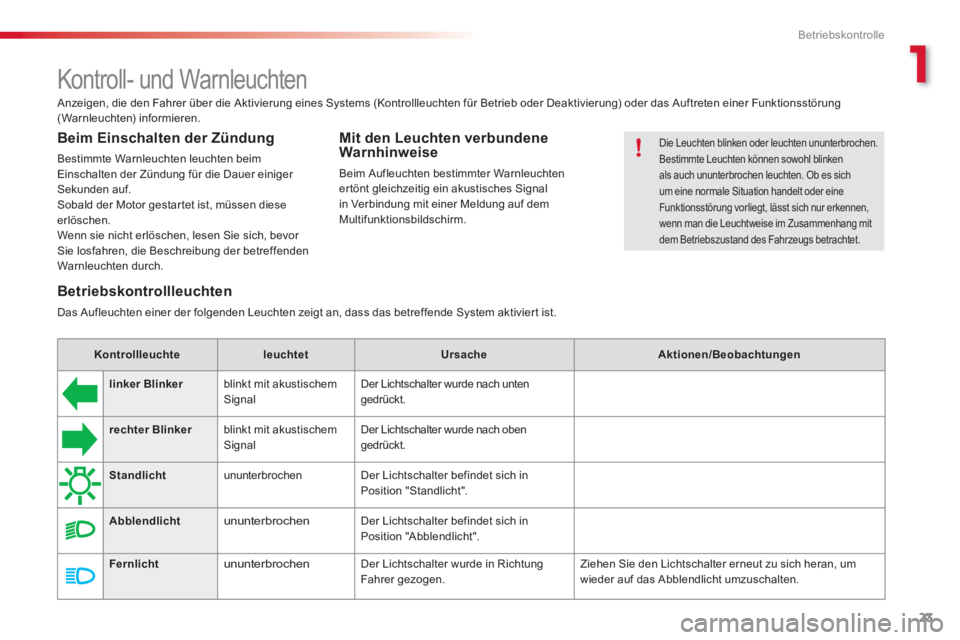

Kontroll- und Warnleuchten

Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Funktionsstörung (Warnleuchten) informieren.
Mit den Leuchten verbundene Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten
ertönt gleichzeitig ein akustisches Signal
in Verbindung mit einer Meldung auf demMultifunktionsbildschirm.
Beim Einschalten der Zündung

Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie losfahren, die Beschreibung der betreffenden
Warnleuchten durch.

Die Leuchten blinken oder leuchten ununterbrochen.
Bestimmte Leuchten können sowohl blinkenals auch ununterbrochen leuchten. Ob es sich um eine normale Situation handelt oder eine Funktionsstörung vorliegt, lässt sich nur erkennen, wenn man die Leuchtweise im Zusammenhang mitdem Betriebszustand des Fahrzeugs betrachtet.


Betriebskontrollleuchten

Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen







linker Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.





rechter Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.





Standlicht


ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht".





Abblendlicht




ununterbrochen Der Lichtschalter befindet sich in Position "Abblendlicht".





Fernlicht




ununterbrochen
Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.

Betriebskontrolle
24


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen

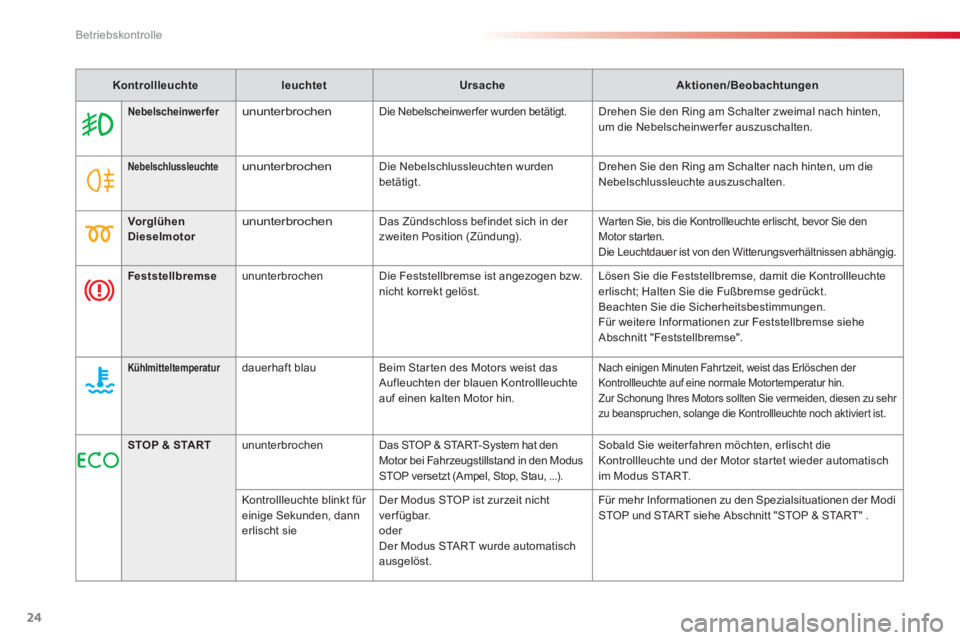

Nebelscheinwerfer


ununterbrochen
Die Nebelscheinwerfer wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten,
um die Nebelscheinwerfer auszuschalten.






Nebelschlussleuchte


ununterbrochen
Die Nebelschlussleuchten wurden
betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.





Vorglühen
Dieselmotor




ununterbrochen
Das Zündschloss befindet sich in der
zweiten Position (Zündung). War ten Sie, bis die Kontrollleuchte erlischt, bevor Sie den
Motor starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig.



Feststellbremseununterbrochen Die Feststellbremse ist angezogen bzw.
nicht korrekt gelöst.Lösen Sie die Feststellbremse, damit die Kontrollleuchte erlischt; Halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse sieheAbschnitt "Feststellbremse".






Kühlmitteltemperatur


dauerhaft blau Beim Star ten des Motors weist das
Aufleuchten der blauen Kontrollleuchte
auf einen kalten Motor hin. Nach einigen Minuten Fahr tzeit, weist das Erlöschen der
Kontrollleuchte auf eine normale Motor temperatur hin.
Zur Schonung Ihres Motors sollten Sie vermeiden, diesen zu sehr
zu beanspruchen, solange die Kontrollleuchte noch aktivier t ist.
STOP & STARTununterbrochen Das STOP & STA R T-System hat den Motor bei Fahrzeugstillstand in den ModusSTOP versetzt (Ampel, Stop, Stau, ...).
Sobald Sie weiterfahren möchten, erlischt die Kontrollleuchte und der Motor startet wieder automatisch
im Modus STA R T.
K
ontrollleuchte blinkt für einige Sekunden, dann erlischt sie Der Modus ST
OP ist zurzeit nicht
verfügbar. oder
Der Modus STA R T wurde automatisch ausgelöst. Für mehr Informationen zu den S
pezialsituationen der ModiSTOP und START siehe Abschnitt "STOP & STA R T " .

1
Betriebskontrolle
25

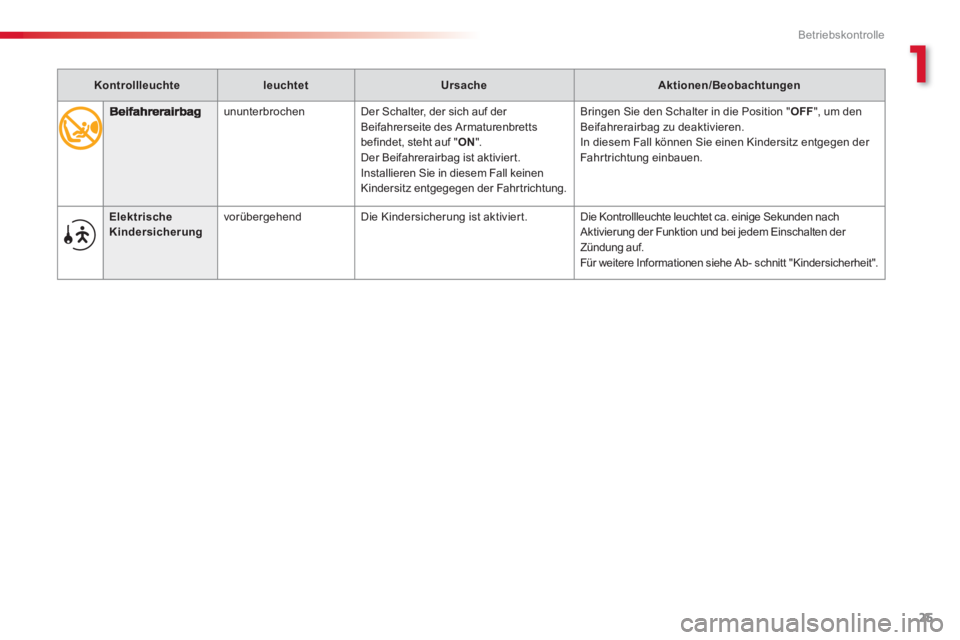

ununterbrochenDer Schalter, der sich auf der Beifahrerseite des Armaturenbrettsbefindet, steht auf " ON
". Der Beifahrerairbag ist aktivier t.
Installieren Sie in diesem Fall keinen Kindersitz entgegegen der Fahrtrichtung. Brin
gen Sie den Schalter in die Position " OFF", um den Beifahrerairbag zu deaktivieren.
In diesem Fall können Sie einen Kindersitz entgegen der Fahrtrichtung einbauen.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen



Elektrische Kindersicherung

vorübergehend Die Kindersicherung ist aktivier t. Die Kontrollleuchte leuchtet ca. einige Sekunden nachAktivierung der Funktion und bei jedem Einschalten der Zündung auf.
Für weitere Informationen siehe Ab- schnitt "Kindersicherheit".

Betriebskontrolle
26

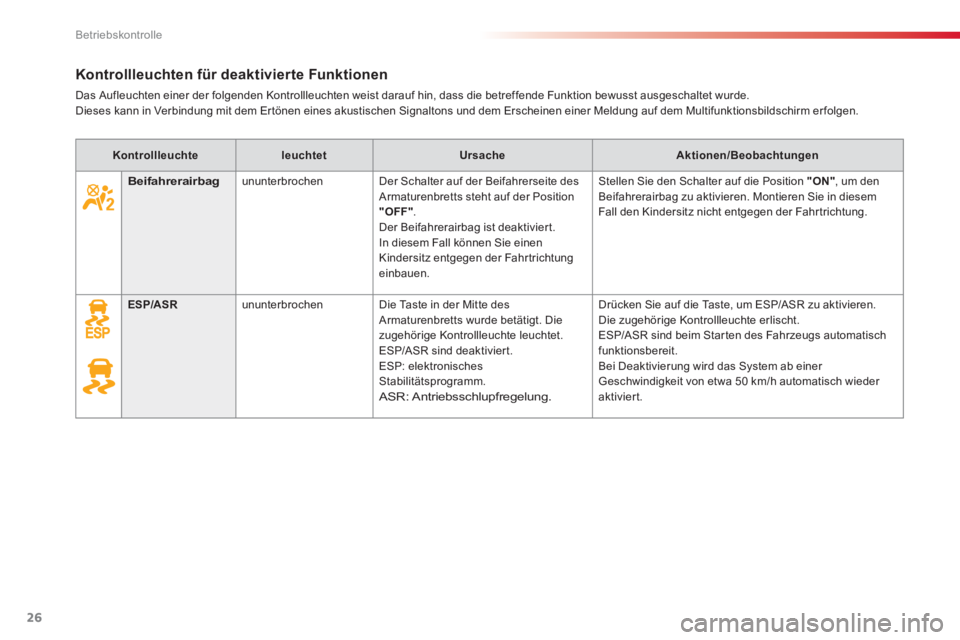

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde. Dieses kann in Verbindung mit dem Er tönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm er folgen.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen





Beifahrerairbag ununterbrochen Der Schalter auf der Beifahrerseite des Armaturenbretts steht auf der Position "OFF".Der Beifahrerairbag ist deaktivier t.
In diesem Fall können Sie einenKindersitz entgegen der Fahr trichtung einbauen.
Stellen Sie den Schalter auf die Position "ON", um den Beifahrerairbag zu aktivieren. Montieren Sie in diesem Fall den Kindersitz nicht entgegen der Fahr trichtung.





ESP/ASR


ununterbrochen Die Taste in der Mitte des
Armaturenbretts wurde betätigt. Die
zugehörige Kontrollleuchte leuchtet.
ESP/ASR sind deaktivier t.
ESP: elektronisches
Stabilitätsprogramm.
ASR: Antriebsschlupfregelung.

Drücken Sie auf die Taste, um ESP/ASR zu aktivieren.
Die zugehörige Kontrollleuchte erlischt.
ESP/ASR sind beim Star ten des Fahrzeugs automatisch
funktionsbereit.
Bei Deaktivierung wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch wieder
aktiviert.

1
Betriebskontrolle
27

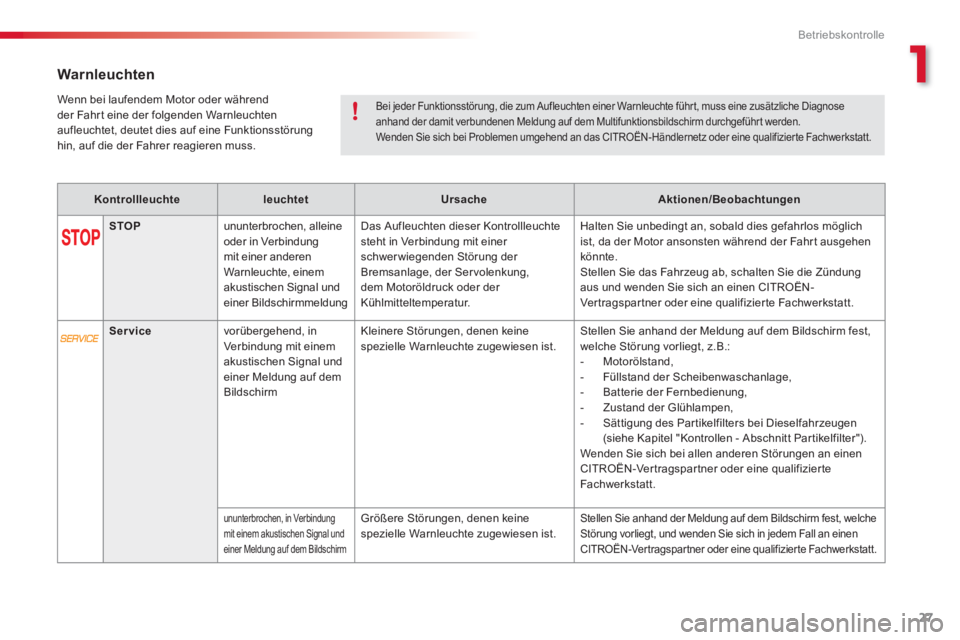

Warnleuchten


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen





STOP

ununterbrochen, alleine oder in Verbindung
mit einer anderen
Warnleuchte, einem
akustischen
Signal und einer Bildschirmmeldung D
as Aufleuchten dieser Kontrollleuchte steht in Verbindung mit einer schwerwiegenden Störung der Bremsanlage, der Servolenkung, dem Motoröldruck oder der Kühlmitteltemperatur. Halten Sie unbedin
gt an, sobald dies gefahrlos möglich
ist, da der Motor ansonsten während der Fahr t ausgehenkönnte.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an einen CITROËN-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt.



Service

vorübergehend, inVerbindung mit einem
akustischen Signal undeiner Meldung auf dem
Bildschirm Kleinere
Störungen, denen keinespezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Störung vorliegt, z.B.:


- Motorölstand,

- Füllstand der Scheibenwaschanlage,

- Batterie der Fernbedienung,

- Zustand der Glühlampen,

- Sättigung des Partikelfilters bei Dieselfahrzeugen (siehe Kapitel "Kontrollen - Abschnitt Par tikelfilter").
Wenden Sie sich bei allen anderen Störungen an einen CITROËN-Vertragspar tner oder eine qualifizier te Fachwerkstatt.


ununterbrochen, in Verbindungmit einem akustischen Signal undeiner Meldung auf dem Bildschirm
Größere Störungen, denen keine spezielle Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest, welcheStörung vorliegt, und wenden Sie sich in jedem Fall an einen
CITROËN-Vertragspartner oder eine qualifizierte Fachwerkstatt.
Bei jeder Funktionsstörung, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung auf dem Multifunktionsbildschirm durchgeführt werden. Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.

Wenn bei laufendem Motor oder währendder Fahr t eine der folgenden Warnleuchten
aufleuchtet, deutet dies auf eine Funktionsstörunghin, auf die der Fahrer reagieren muss.

Betriebskontrolle
28


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen

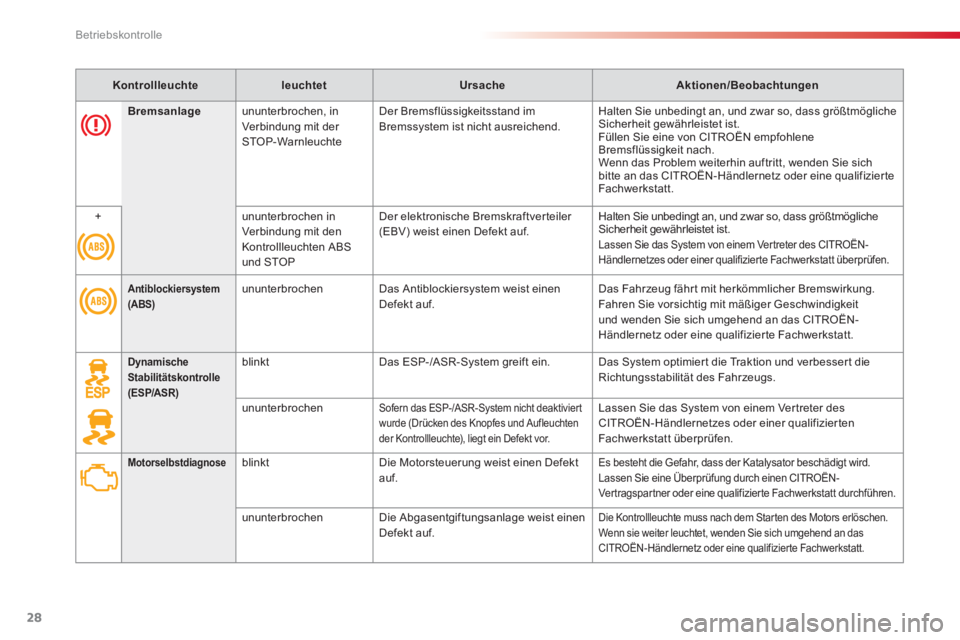

Antiblockiersystem(ABS)ununterbrochen Das Antiblockiersystem weist einenDefekt auf. Das Fahrzeug fähr t mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und wenden Sie sich umgehend an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.



Dynamische Stabilitätskontrolle (ESP/ASR)
blinkt Das ESP-/ASR-System greift ein. Das System optimier t die Traktion und verbesser t die
Richtungsstabilität des Fahrzeugs.
ununterbrochen Sofern das ESP-/ASR-System nicht deaktiviert
wurde (Drücken des Knopfes und Aufleuchten
der Kontrollleuchte), liegt ein Defekt vor.
Lassen Sie das System von einem Ver treter des CITROËN-Händlernetzes oder einer qualifizier tenFachwerkstatt überprüfen.

Motorselbstdiagnoseblinkt Die Motorsteuerung weist einen Defektauf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen CITROËN-
Ver tragspartner oder eine qualifizier te Fachwerkstatt durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen Defekt auf. Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.


Bremsanlageununterbrochen, in
Ver bindung mit der STOP-WarnleuchteDer Bremsflüssi
gkeitsstand im Bremssystem ist nicht ausreichend.Halten Sie unbedingt an, und zwar so, dass größtmöglicheSicherheit gewährleistet ist.
Füllen Sie eine von CITROËN empfohlene
Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich
bitte an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
+
ununterbrochen in
Ver bindung mit denKontrollleuchten ABS und STOP D
er elektronische Bremskraftverteiler (EBV) weist einen Defekt auf.Halten Sie unbedingt an, und zwar so, dass größtmögliche Sicherheit gewährleistet ist.Lassen Sie das System von einem Ver treter des CITROËN-Händlernetzes oder einer qualifizierte Fachwerkstatt überprüfen.

1
Betriebskontrolle
29

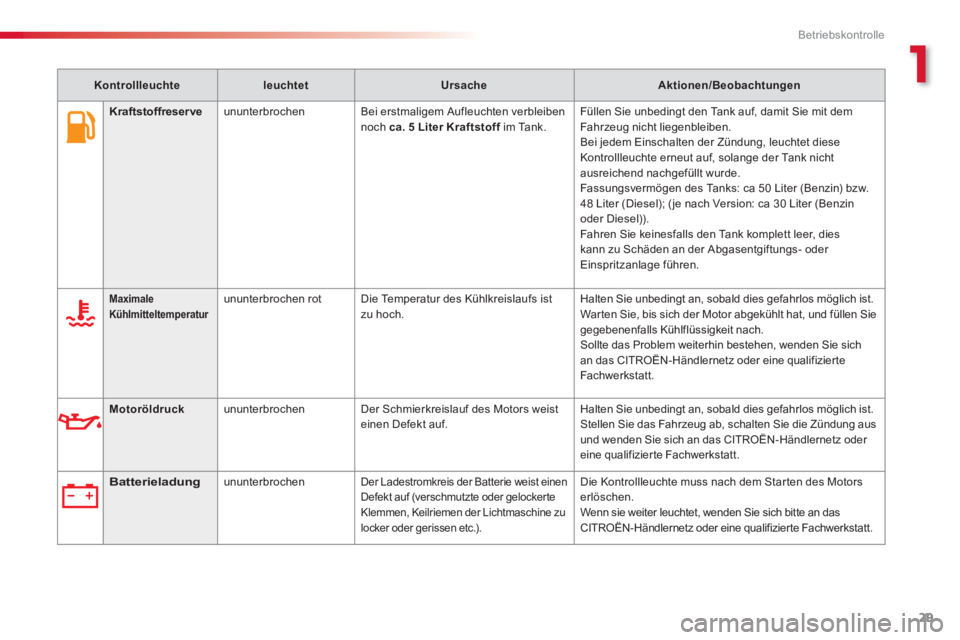

Kraftstoffreserve
ununterbrochen Bei erstmaligem Aufleuchten verbleiben
noch ca. 5 Liter Kraftstoffim Tank. f Füllen Sie unbedingt den Tank auf, damit Sie mit demFahrzeug nicht liegenbleiben. Bei jedem Einschalten der Zündung, leuchtet dieseKontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca 50 Liter (Benzin) bzw.
48 Liter (Diesel); (je nach Version: ca 30 Liter (Benzinoder Diesel)).
Fahren Sie keinesfalls den Tank komplett leer, dies kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen





MaximaleKühlmitteltemperatur
ununterbrochen rot Die Temperatur des Kühlkreislaufs ist
zu hoch. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
War ten Sie, bis sich der Motor abgekühlt hat, und füllen Sie gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.



Motoröldruck
ununterbrochen Der Schmierkreislauf des Motors weist einen Defekt auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus und wenden Sie sich an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.



Batterieladung
ununterbrochen Der Ladestromkreis der Batterie weist einenDefekt auf (verschmutzte oder gelockerteKlemmen, Keilriemen der Lichtmaschine zulocker oder gerissen etc.).

Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.

Betriebskontrolle
30


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen

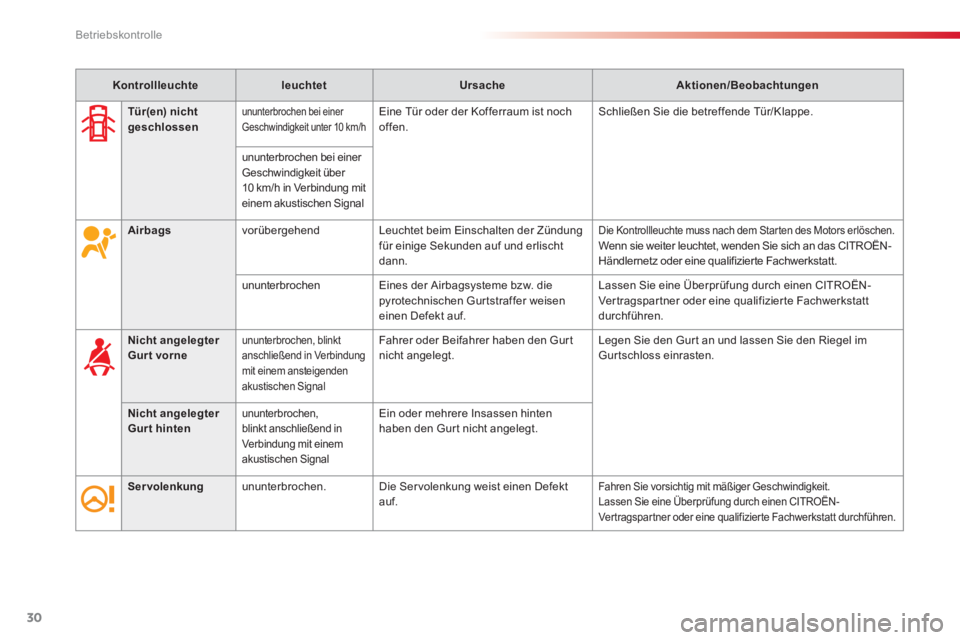

Airbagsvorübergehend Leuchtet beim Einschalten der Zündungfür einige Sekunden auf und erlischt dann.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen. Wenn sie weiter leuchtet, wenden Sie sich an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
ununterbrochen Eines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weiseneinen Defekt auf.Lassen Sie eine Überprüfun
g durch einen CITROËN-
Ver tragspartner oder eine qualifizier te Fachwerkstatt durchführen.



Nicht angelegter Gurtvorneununterbrochen, blinkt anschließend in Verbindung
mit einem ansteigendenakustischen Signal
Fahrer oder Beifahrer haben den Gurt
nicht angelegt. Legen Sie den Gur t an und lassen Sie den Riegel im
Gurtschloss einrasten.


Nicht angelegter
Gurt hinten




ununterbrochen,
blinkt anschließend in
Verbindung mit einem
akustischen Signal
Ein oder mehrere Insassen hinten
haben den Gurt nicht angelegt.

Servolenkungununterbrochen. Die Ser volenkung weist einen Defektauf.Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.
Lassen Sie eine Überprüfung durch einen CITROËN-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt durchführen.


Tür(en) nicht geschlossenununterbrochen bei einer Geschwindigkeit unter 10 km/h Eine Tür oder der Kofferraum ist nochoffen. Schließen Sie die betreffende Tür/Klappe.
ununterbrochen bei einer Geschwindigkeit über
10 km/h in Verbindung mit
einem akustischen Signal
